机电液一体化知识在设备管理和故障诊断中的应用机电液一体化技术是近年来在工业设备领域中得到广泛应用的一项技术。
它将机械、电气和液压系统集成在一起，充分发挥各自的优势，实现设备的高效运行和精准控制。
在设备管理和故障诊断方面，机电液一体化技术的应用可以大大提高设备的可靠性和维护效率，本文将对其在这两个方面的应用进行探讨。
在传统的设备管理中，机械系统、电气系统和液压系统往往是分开管理的，这就需要由不同的维护人员进行维护和管理，而且在实际运行中难免会出现各系统之间的协调问题。
而机电液一体化技术的应用则能够打破传统的管理模式，实现一体化的设备管理。
通过将各系统集成在一起，设备管理人员可以通过统一的接口进行监控和管理，实现对整个设备的集中控制。
这样一来，可以减少维护人员的数量，简化设备管理流程，提高管理效率。
机电液一体化技术还可以通过实时数据采集和分析，帮助管理人员及时发现设备运行中存在的问题，做出及时的决策。
通过监控各系统的运行状态和运行参数，可以有效地进行预测性维护，提前发现设备可能出现的故障，并采取相应的措施进行修复，避免了故障给生产带来的损失。
机电液一体化技术还可以实现设备的远程监控和远程维护，减少人为干预，提高设备的可靠性和稳定性。
机电液一体化技术在设备管理中的应用可以大大提高设备的管理效率和运行稳定性，为企业的生产提供了有力保障。
设备故障是生产中不可避免的问题。
传统的设备故障诊断往往需要经验丰富的维护人员进行现场排查，由于故障的复杂性和多样性，有时候会花费很长时间才能找到故障的原因。
而机电液一体化技术的应用可以通过实时数据采集和分析，帮助维护人员快速准确地定位设备故障。
机电液一体化技术可以实现对设备各系统的实时监控和数据采集。
通过传感器和控制器对设备的运行状态、温度、压力等参数进行实时监测，并将数据传输到监控系统中，维护人员可以随时获取设备的运行状态和参数信息。
当设备出现故障时，可以通过这些数据进行快速定位，找到故障的原因。

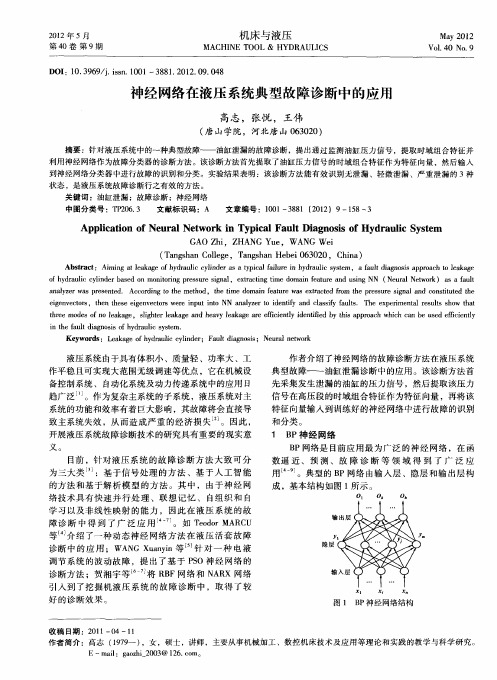

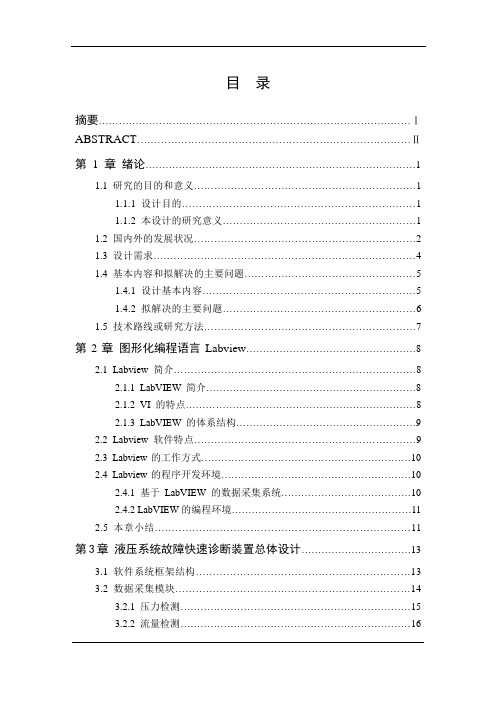

目录摘要 (Ⅰ)ABSTRACT (Ⅱ)第1章绪论 (1)1.1 研究的目的和意义 (1)1.1.1 设计目的 (1)1.1.2 本设计的研究意义 (1)1.2 国内外的发展状况 (2)1.3 设计需求 (4)1.4 基本内容和拟解决的主要问题 (5)1.4.1 设计基本内容 (5)1.4.2 拟解决的主要问题 (6)1.5 技术路线或研究方法 (7)第2章图形化编程语言Labview (8)2.1 Labview简介 (8)2.1.1 LabVIEW简介 (8)2.1.2 VI的特点 (8)2.1.3 LabVIEW的体系结构 (9)2.2 Labview软件特点 (9)2.3 Labview的工作方式 (10)2.4 Labview的程序开发环境 (10)2.4.1 基于LabVIEW的数据采集系统 (10)2.4.2 LabVIEW的编程环境 (11)2.5 本章小结 (11)第3章液压系统故障快速诊断装置总体设计 (13)3.1 软件系统框架结构 (13)3.2 数据采集模块 (14)3.2.1 压力检测 (15)3.2.2 流量检测 (16)3.2.3 温度检测 (16)3.3 数据处理模块 (16)3.3.1 数据处理 (17)3.3.2 实时报警 (17)3.3.3 单位选择 (19)3.4 数据管理模块 (19)3.5 数据显示模块 (19)3.6 本章小结 (19)第4章软件使用说明 (20)4.1 设计程序说明 (20)4.2 使用流程 (20)4.2.1 启动软件过程 (20)4.2.2 温度测量 (21)4.2.3 流量测量 (23)4.2.4 压力测量 (25)4.3 本章小结 (27)结论 (28)参考文献 (29)致谢 (31)附录 (32)第1章绪论1.1 研究的目的和意义1.1.1 设计目的随着高新技术在各个传动系统中的广泛应用，传动装置已经发展为复杂集合体。
液压传动系统具有结构轻巧、传动比大、运行平稳、有效防止过载、易于实现无级调速和自动化、易于实现自动控制及远距离操纵等优点，被广泛应用于工程机械中。
液压虚拟仿真生产实习报告随着科技的不断发展，虚拟仿真技术在生产实习中的应用越来越广泛。
我近期参加了一次液压虚拟仿真生产实习，通过这次实习，我对液压系统的工作原理和应用有了更深入的了解。
在实习的第一天，我们首先接受了液压系统基础知识的教育。
老师详细介绍了液压系统的定义、组成和基本原理。
我了解到，液压系统是利用液体作为工作介质，通过压力传递来实现动力和控制的一种系统。
它主要由液压泵、控制阀、执行器和液压油等组成。
液压系统在工业生产中广泛应用于各种机械设备和自动化生产线。
随后，我们进入了虚拟仿真实验室，并佩戴上虚拟现实头盔。
实验室内的计算机系统为我们提供了丰富的液压系统仿真场景。
我们可以在虚拟环境中直观地观察到液压系统的工作过程，并进行交互操作。
这种仿真生产实习方式让我们可以在安全、可控的环境中学习和实践，避免了实际操作中的危险和错误。
在实习过程中，我们参与了多个液压系统仿真项目。
其中包括液压缸的伸缩、液压马达的旋转、液压伺服系统的控制等。
通过虚拟仿真，我们能够实时观察到液压系统各部件的工作状态，了解液压油的流动方向和压力变化。
我们还学习了如何调整控制阀的开度，以实现对液压执行器的精确控制。
这种实践操作让我们更好地理解了液压系统的工作原理和操作技巧。
除了观察和操作液压系统，我们还参与了液压系统的故障诊断和维修训练。
在虚拟环境中，我们可以模拟各种故障情况，并学习如何检测和排除故障。
这种培训方式不仅提高了我们的故障诊断能力，还增强了我们的实际操作技能。
通过这次液压虚拟仿真生产实习，我对液压系统的工作原理和应用有了更深入的了解。
我认识到，液压系统在现代工业生产中起着至关重要的作用，其精确控制和维护对于保证生产效率和设备寿命至关重要。
虚拟仿真生产实习不仅提供了安全、高效的实践平台，还培养了我们的实际操作能力和故障诊断技能。
我相信，这次实习对我未来的学习和职业发展将产生积极的影响。
机械工程中的虚拟仿真技术应用随着科技的不断进步，虚拟仿真技术在机械工程领域的应用越来越广泛。
虚拟仿真技术通过模拟真实的物理环境和工程过程，可以帮助工程师们更好地设计、测试和优化机械产品和系统。
本文将探讨虚拟仿真技术在机械工程中的应用，并分析其对机械工程领域的影响。
首先，虚拟仿真技术在机械产品设计中起到了重要的作用。
传统的机械产品设计需要通过实物样机来验证设计方案的可行性，这不仅费时费力，还会增加成本。
而借助虚拟仿真技术，工程师们可以在计算机上建立机械产品的虚拟模型，并通过仿真软件对其进行各种测试和分析。
例如，通过虚拟仿真技术，可以模拟机械产品在各种工况下的运行情况，包括载荷、温度、振动等。
这样一来，工程师们可以在设计阶段就发现并解决潜在的问题，提高产品的可靠性和性能。
其次，虚拟仿真技术还可以在机械系统优化中发挥重要作用。
在机械系统设计中，往往需要考虑多个因素的综合影响，如结构强度、运动学性能、能耗等。
通过虚拟仿真技术，可以建立机械系统的数学模型，并通过优化算法对其进行优化。
例如，可以通过改变设计参数，如材料、尺寸、结构等，来寻找最佳的设计方案。
虚拟仿真技术还可以对机械系统进行性能预测，帮助工程师们在设计阶段就评估系统的性能，避免后期的修改和调整。
此外，虚拟仿真技术还可以在机械系统的故障诊断和维修中发挥重要作用。
在机械系统运行过程中，往往会出现各种故障，如零部件磨损、液压系统故障等。
通过虚拟仿真技术，可以对机械系统进行故障模拟和诊断。
工程师们可以通过虚拟仿真软件，模拟故障发生的场景，并分析故障的原因和影响。
这样一来，工程师们可以更快速地找到故障原因，并采取相应的维修措施，提高系统的可靠性和维护效率。
虚拟仿真技术的应用不仅可以提高机械工程的效率，还可以降低成本和风险。
通过虚拟仿真技术，可以减少实物样机的制造和测试，节省了大量的时间和资源。
同时，虚拟仿真技术还可以降低设计和制造过程中的风险。
通过在虚拟环境中进行测试和分析，可以提前发现潜在的问题，并采取相应的措施进行改进。
AMESim仿真技术及其在液压系统中的应用随着科技的不断发展，仿真技术在工程领域中的应用越来越广泛。
AMESim仿真技术作为一种系统级仿真软件，能够模拟和分析多个物理领域的耦合系统，尤其在液压系统中得到广泛应用。
本文将从AMESim仿真技术的介绍、液压系统基础和模型构建，以及仿真在液压系统中的应用等方面进行探讨。
AMESim仿真技术是由法国LMS公司研发的一种多领域系统仿真软件。
它通过建立系统级的数学模型，能够模拟和分析多个物理领域的复杂耦合系统，包括液压、气动、电控、机械、热力等。
AMESim具有图形化建模界面，用户只需通过拖拉连接各个模块进行系统建模，无需编写复杂的代码。
同时，AMESim还具备快速仿真和优化的能力，能够极大地提高系统设计的效率和准确性。
液压系统是一种基于液体传动能量的技术，广泛应用于工业、航空、机械等领域。
了解液压系统的基础知识对于进行仿真建模至关重要。
液压系统主要由液压源、执行元件、控制元件和负载组成。
液压源产生压力油液，通过控制元件对压力油液进行调节，最终驱动执行元件完成工作。
液压系统具有反馈控制、大功率传动、快速响应和负载自适应等优势。
在液压系统中，液压元件的参数调节、控制策略的选择以及系统的优化等问题对系统的性能和效率有着重要影响。
在AMESim中进行液压系统建模时，首先需要确定系统的工作流程和参数。
通过拖拉连接不同的模块，可以对液压系统的压力、流量、温度等参数进行仿真分析。
同时，AMESim还可以加入控制算法，使系统具备自动调节功能。
在液压系统中，常见的仿真模型包括液压缸模型、泵模型、阀门模型等。
这些模型可以根据实际情况进行自定义和修改，以满足系统设计和性能优化的需求。
仿真在液压系统中的应用主要有以下几个方面：首先，仿真技术可以对液压系统的性能进行全面评估。
通过改变不同参数的数值和控制信号的输入，可以观察系统的响应和工作状态，并进行性能指标的计算和对比分析。
这对于优化系统设计、提高系统的效率和可靠性具有重要意义。
FluidSIM仿真软件在《液压与气动技术》实践教学中的应用随着科技的不断发展，仿真软件已经成为了现代化教学的重要工具之一。
在液压与气动技术的实践教学中，FluidSIM仿真软件的应用已经成为了教学过程中不可或缺的一部分。
本文将介绍FluidSIM仿真软件在液压与气动技术实践教学中的应用，并对其应用效果进行分析。
1. FluidSIM仿真软件简介FluidSIM是一款由FESTO Didactic GmbH & Co. KG开发的液压与气动技术仿真软件。
该软件可以模拟液压与气动系统的运行过程，包括元件的工作原理、系统的运行状态、故障诊断等。
FluidSIM具有直观的用户界面和丰富的元件库，使用户可以方便地进行系统设计、仿真与分析。
2. FluidSIM在实践教学中的应用2.1 实验设计在液压与气动技术的实践教学中，传统的实验设备往往受到空间、成本等方面的限制，难以满足学生对系统运行过程的直观理解。
而FluidSIM可以通过虚拟实验的方式，为学生提供更加直观、灵活的实验环境。
教师可以根据教学内容，设计相应的液压或气动系统，并将其导入到FluidSIM中进行仿真实验。
学生可以通过软件操作系统的开关、阀门、油泵等元件，观察系统的运行状态并进行实验数据的采集与分析。
2.2 教学辅助在实践教学中，FluidSIM还可以作为教学辅助工具，帮助学生更好地理解和掌握液压与气动系统的工作原理。
教师可以通过软件演示系统的工作过程，引导学生分析系统的运行特点，解释元件的工作原理。
FluidSIM还可以模拟系统的故障状态，帮助学生学习故障诊断与排除的方法。
液压与气动系统的实验验证通常需要投入大量的时间和物力，同时还存在安全隐患。
而FluidSIM可以通过软件仿真，实现对系统运行过程的监测与验证，不仅能够节约实验成本，还可以避免实验操作中的安全风险。
教师可以将实验数据与软件仿真结果进行对比，验证学生的实验成果，并及时进行指导与评价。
M ac hine BuildingA uto mation,O ct 2009,38(5):39～40作者简介:崔玉理(1975— ),男,山东费县人,副教授,硕士,主要从事测试技术方面的教学和研究工作。
虚拟技术在机械液压系统中故障诊断的应用崔玉理(临沂师范学院工程学院,山东临沂276005)摘 要:介绍了与虚拟技术相关的一些概念和虚拟技术的应用,工程机械液压系统向着高性能、高精度和复杂化发展,但传统液压故障诊断技术满足不了机械维修的需要,而在机械液压传动系统中运用虚拟仪器技术的监测系统进行故障诊断,提高系统的可靠性。
关键词:虚拟仪器;液压系统;故障诊断;应用中图分类号:TH137 文献标志码:B 文章编号:167125276(2009)0520039202Appli ca ti on of V i rtua l I n strum en t i n Fault D i a gnosis for Hydrauli cSystem of Eng i n eer i n g M ach i n eryC U I Yu 2li(Eng i ne e ri ng Co ll ege ,L i nyiNo r m a lU n i ve rs ity,L i nyi 276005,C h i na )Abstract:The p ape r i ntr o duce s the co ncep t a nd app li ca ti o n of virtua l i n s trum e nt .The hyd ra uli c sys tem o f m o dem e ngi nee ri ng m a 2ch i ne ry is de ve l o pe d t ow a rd s a tre nd o f h i gh pe rfo r m ance ,h i gh p rec isi o n a nd com p li ca ti o n,so tha t the tra diti o na l d i agno s is te ch 2n i que s f o r hydrau li c m a l func ti o n s fa il t o m e e t the ne e ds o f m a i ntena nce.The i n te lli ge nce fa u lt di a gno s is te chn i que is a n a dvanced sc i ence.The virtua l i ns trum en t te chno l o gy is app li e d t o fa ult d i a gno s is of eng i ne e ri ng m echa ni c s.This system is o bvi o us l y sup e ri o r t o the tra diti o na l sys tem i n re li a b ility .Key words:virtua l i ns trum en t;hydrau li c system ;fa ult d i a gno s is;app li ca ti o n0 前言液压设备是由液压元件、电气及仪表等装置组合成的统一体,液压系统又是由各种基本回路和元件组成。
在液压系统中,各种元件和辅助机构以及油液大都在封闭的壳体和管道内,不像机械转动那样可直接从外部观察,测量方面也不如电气系统方便。
机械液压系统由于其液压工作元件及工作介质的封闭性,给系统的状态监测及不解体在线故障诊断带来困难。
传统的液压系统故障诊断方法主要依靠人工巡回检测和定期检修来进行。
为了迅速查明液压元件的运行状态,及时准确地掌握设备故障信息,将虚拟仪器技术运用到对液压系统的在线监测中,有效地提取液压系统的特征信号,对故障信息进行分析比较,从而正确排除故障,保证设备准确、高效地运转。
1 机械液压系统状态监测参数的选择对机械液压系统进行状态监测,首先应通过在线传感器获得反映系统状态的各种工作状况参数。
对于在线监测特别是故障诊断而言,获取工作状况参数越多,拥有信息量越大则越有利于系统故障的诊断。
但考虑到传感器的成本以及数据实时处理的需要,并不是拥有的信息量越多越好。
机械液压系统主要是用来进行能量和运动的传递,对液压系统的主要动态参数(如压力、流量、温度、元件的运动速度、振动和噪声等)信号在线实时监测(包括滤波、放大等信号调理及A /D 转换等过程),包括对单个液压件(通常是系统中的重要元件)参数和整个系统特征参数的检测。
它是整个故障检测与诊断系统的重要环节,要求实时、准确地获得各参数的真实信号。
合理的选择液压系统状态参数并且进行准确、实时地检测很大程度上决定了故障诊断系统的准确性和真实性。
在选定上述系统的状态监测参数的基础上,将液压系统细分为油泵单元、压力单元、流量单元、电磁换向阀单元、执行机构等,这样可以更确切地掌握故障信息、判断故障区域。
根据故障信息确定与该故障有关的区域,逐步缩小发生故障的范围,监测此区域内的元件情况,分析发生原因,最终确定故障发生的具体位置。
2 虚拟仪器的概念和特点2.1 虚拟仪器的概念虚拟仪器技术是基于PC 的自动测试技术,是对传统仪器概念的重大突破。
虚拟仪器的概念是美国国家仪器公司(简称N I )于20世纪80年代中期提出来的,虚拟仪器自身不带任何仪器面板,利用强大的图形环境和在线帮助功能,建立图形化的虚拟仪器面板,完成对仪器的控制、数据采集、数据分析和数据显示功能。
虚拟仪器是根据用户需要自己定义的。
用户可以灵活地将各种计算机平台、硬件、软件和各种附件结合起来,组成自己所需要的特定的应用设备。
虚拟仪器技术在液压测试系统中的应用是未来液压测试的一个方向和趋势。
・93・htt p:∥ZZHD.chinaj ournal .net .cn E 2mail:ZZHD@chainaj ournal .net .cn 《机械制造与自动化》2.2 虚拟仪器的特点与传统仪器相比,虚拟仪器减少了硬件的使用,使测试误差大大减低,同时也缩短了系统组建的时间,降低仪器硬件开销,因而降低了系统故障率;虚拟仪器的测量输入信号只需要一个量化的数据模块,且可通过数据处理器将信号特性计算出来,因此可缩短测量时间和提高测试可重复性;虚拟仪器通过修改软件实现了用户自定义测量功能,可测量传统物理仪器不可能测量的对象,还可方便地加入或更换仪器模块而不必购买新系统,有利于测试系统扩展。
虚拟仪器是建立在计算机技术和数据采集技术基础之上的,由于目前这类技术开发维护费用低且发展非常迅速,与传统仪器相比使虚拟仪器的更新周期大大缩短。
3 虚拟仪器检测系统的硬件结构如图1所示,硬件接口的设计研制包括传感器的选型信号调理接口电路的设计制造、A /D,D /A 卡的选型、连接等。
首先,传感器将液压系统物理量转变成电流或电压信号,然后通过信号调理接口电路进行滤波、光电隔离、放大等处理,产生的模拟量,经A /D 卡转换成数字量,通过PC 机I/O 接口进入底层设备驱动模块。
图1 虚拟仪器的硬件结构4 虚拟仪器检测系统的软件结构a )Lab V I E W:N I 公司Lab V I E W (Laborat ory V irtual I n 2stru ment EngineeringWorkbench )的推出,是虚拟仪器软件编程史上的革命,它面向测试工程师而非专业程序员,主要应用于仪器控制、数据采集、数据分析、数据显示等领域。
Lab V I E W 具有强大的数据采集能力和I V I 仪器驱动器,能使用户快速、方便地搭建故障诊断的外围硬件系统。
Lab 2V I E W 提供了丰富的信号分析处理相关程序,包括波形测量、信号调理、信号监测、波形发生和信号处理,能够解决复杂的数字信号分析与处理。
Lab V I E W 提供了大量的函数供用户可直接调用,如数据采集板的控制子程序、大量的仪器驱动程序、高级数据分析库、DDE 和T CP /I P 网络库函数等。
Lab V I E W 支持多种系统平台和开放的开发平台,还提供了DLL 接口和C I N 接口,使用户在Lab V I E W 平台上能调用其它软件平台编译的模块,提供对OLE 的支持。
因此作为目前国际上应用最广的虚拟仪器开发环境,Lab V I E W应用于工况监控和故障诊断具有无可比拟的优点。
b )软件开发系统:利用Lab V I E W 提供的开发环境生成逼真的测试仪器面板,实现各功能模块的功能,同时进行数据库管理。
对于远程测试及故障诊断,则可通过串行口或网络实现,硬件设备与接口是为了解决信号的调理、输入和输出。
而软件开发是虚拟式测试仪的关键,主要包括设备驱动程序模块、故障检测程序模块及中央处理程序模块(图2),其中设备驱动程序模块是测试系统中最重要的组成部分之一,对仪器硬件执行通讯与控制,是联系用户应用程序与底层硬件设备的基础;中央处理程序模块用于访问各程序模块,并进行中央处理;故障诊断模块可进行专家系统和人工智能的故障诊断。
图2 虚拟仪器的软件结构5 结论计算机技术的日新月异为虚拟仪器的产生和发展提供了技术基础,虚拟仪器和传统仪器的比较具有巨大的优越性,国内外近年来对虚拟仪器的研究开发以及虚拟仪器在各行各业的广泛应用表明了虚拟仪器的广阔前景。
将虚拟仪器技术引入工程机械液压故障检测系统中,对基于虚拟仪器技术的故障检测系统进行了研究探讨和开发。
现场调试和实际应用表明对于虚拟仪器技术的应用是成功的,无论是从功能上还是从经济上都比传统仪器具有很大的优越性,提高了系统的可靠性。
参考文献:[1]屠良尧,李海涛.数字信号处理与VX I 自动化测试技术[M ].北京:国防工业出版社,2000.[2]李国生.工程机械液压系统的现代智能故障诊断方法[J ].水利水电技术,2006,37(7):66267.[3]郭北涛,王淑莲,陈兵.虚拟仪器在工程机械液压系统故障检测中的应用[J ].机床与液压,2006(8):2162217.[4]刘君华,等.虚拟仪器图形化编程语言LabV I E W 教程[M ].西安:西安电子科技大学,2001.[5]应怀樵.虚拟仪器与PC 卡泰技术的现状与发展[J ].计算机自动测量与控制,2000(2):1221.收稿日期:2009-03-11・04・。
