典型模具零件的加工工艺

模具标准零件加工工艺模具标准零件加工工艺是指对模具标准零件进行加工的技术和方法，主要是针对金属材料的机械加工过程。

模具标准零件是模具加工中最基本的部件之一，它们直接影响着模具的加工质量和使用寿命，因此模具标准零件的加工工艺显得尤为重要。

模具标准零件加工工艺需要遵循的一些基本原则和技术要点：1. 熟练掌握加工工艺和加工设备的基本知识，对于加工途中可能出现的问题，需要能够及时的进行判断和应对。

2. 考虑加工工艺的整体性，从加工序列、加工工艺、加工设备及所需工具、夹具等方面进行全面规划，保证整个加工过程的顺畅和高效。

3. 严格控制零件加工的质量和精度，特别需要注意加工零件的尺寸和端面平行度，因为它们对模具加工的精度直接决定。

4. 对于不同材质的模具标准零件，需要选择不同的切削工具，以保障加工效率，同时还要考虑材质硬度及加工性等因素。

在进行模具标准零件的加工过程中，还需要注意以下方面1. 材料的选择与加工要求：材料的选择与零件加工后要求的表面加工精度和粗糙度有关，对于不同的工艺要求可能需要不同材质的切削工具，以确保完成最终的加工要求。

2. 加工前准备与机床设置：加工前首先需要对该零件的加工阶段进行划分、方案设计以及机床设计；接着需要根据加工零件的材料、形状、大小、加工要求等进行不同机床的选择，并对其进行技术参数的设置。

3. 切削工具的选择和修复：切削工具的合理选用对零件的加工精度直接影响较大。

刀具的磨损情况对于工件表面质量也有直接影响，因此要及时检查、维护切削工具的磨损情况，若有问题要及时修复或更换。

4. 机床操作流程：在进行原始加工前，需要事先进行一次系统的单件检查，并完成自认划分和机床设置工序，完成机床基本参数的输入，先进行试加工。

然后，进行设备调试，将设备调整到最佳状态，调整的关键是精调床身，定具及杆上定位孔的位置及容度，以保证零件尺寸和几何精度的稳定和一致性。

综上所述，模具标准零件加工工艺需要严格的操作流程和质量控制，才能保证零件的加工质量和精度。

模具典型零件的加工7.1 杆类零件的加工导柱的加工在模具中，大多数导柱都是轴类圆柱形表面，一般根据其尺寸和材料的要求，可直接采用热轧圆钢作为毛坯料。

各种导柱按照使用要求的不同，考虑制造成本的因素，采用的材料也不同，常用的材料一般为20钢或T8,T9工具钢。

导柱的工作性质对材料的要求是：较好的耐磨性、一定的抗冲击韧性。

热处理HRC50-55.1、导柱的加工方案备料－粗加工－半精加工－热处理－精加工－光整加工。

（如图6-1注塑模标准导柱）2、导柱的制造工艺规程（表6－1）导柱的加工工序不是固定不变的，根据不同的生产类型、结构形式和尺寸精度、工厂设备情况，其工序的划分和工艺方法也就不同。

3、导柱加工过程中的定位一般采用设计基准和工艺基准重合的原则，在两端加工中心孔，以两中心孔轴线为各工序的定位基准，中心孔的形状和精度对导柱的加工质量有着直接的关系。

为了确保精加工时的精确定位作用，中心孔在热处理后必须进行对研和修整。

对研中心孔一般采用锥形砂轮或梅花顶尖：4、导柱的研磨一般对于配合精度要求较高的导柱，都要安排研磨工序，以提高表面质量和降低粗糙度。

二、模柄与顶杆的加工模柄的设计已标准化，常用的模柄有：压入式、旋入式、凸缘式、槽形式和浮动式等，和顶杆一样都属于台阶轴类零件，材料选用45钢，热处理HRC40-45,这类零件一般也是采用中心孔作为精加工的定位基准，终加工采用精磨工艺并靠磨端面，保证端面跳动要求。

7.2 套类零件的加工模具中的套类零件主要有：导套、护套和套类凸模等。

导套的材料和导柱一样，一般采用圆钢下料，热处理要求为HRC58-62,制造工艺也不是固定的。

导套的加工方案：备料－粗加工－半精加工－热处理－精加工－光整加工。

7.3 板类零件的加工一、板类零件加工质量的要求模具中各种板类零件较多，如：模座、垫板、固定板、卸料板、推件板等等。

虽然形状、材料、尺寸精度和使用性能要求各不相同，但都是有平面和孔系组成，这类零件的加工质量要求主要有以下几点：①平行度和垂直度要求，一般均按GB1184-80的规定，具体公差执行冷冲模和塑料模的有关国家标准。

典型零件制造工艺一、前言典型零件制造工艺是机械制造领域中的重要内容，其涉及到材料的选择、加工方式的确定、设备的选择和加工精度等方面。

本文将详细介绍典型零件制造工艺，包括铸造、锻造、冲压、机加工等方面。

二、铸造铸造是指将金属或非金属熔化后倒入模具中，经过凝固后得到所需形状和尺寸的零件。

铸造分为砂型铸造、压力铸造和精密铸造等多种类型。

1. 砂型铸造砂型铸造是指用砂做模具，将熔化的金属倒入模具中，待冷却凝固后取出成型的一种方法。

其步骤包括：（1）设计模具：根据零件图纸设计好模具，并确定好每个部位所使用的材料。

（2）制作芯子：根据零件图纸制作好芯子，并在芯子表面涂上防粘剂。

（3）制作模板：根据设计好的模具尺寸和形状，在木板上切割出相应大小和形状的板块。

（4）制作模具：将制作好的模板放入砂箱中，把芯子放入模板内，再倒入一定数量的砂子，在表面压实。

（5）浇注铸件：在砂型上开孔，将熔化的金属倒入孔口中，待冷却后取出铸件。

2. 压力铸造压力铸造是指将金属液体通过高压喷射到模具中形成零件的一种方法。

其步骤包括：（1）设计模具：根据零件图纸设计好模具，并确定好每个部位所使用的材料。

（2）加热金属：将所需金属加热至液态状态。

（3）注射成型：将液态金属通过高压喷射到模具中，待冷却后取出铸件。

3. 精密铸造精密铸造是指采用特殊工艺，在高温下将金属液体注入陶瓷或合金型芯中进行凝固成型的一种方法。

其步骤包括：（1）设计模具：根据零件图纸设计好模具，并确定好每个部位所使用的材料。

（2）制作芯子：根据零件图纸制作好芯子，并在芯子表面涂上防粘剂。

（3）注射成型：将液态金属通过高压喷射到模具中，待冷却后取出铸件。

三、锻造锻造是指将金属材料加热至一定温度后，通过压力使其发生塑性变形的一种方法。

锻造分为自由锻造、模锻和冷锻等多种类型。

1. 自由锻造自由锻造是指在无模具的情况下，将金属材料加热至一定温度后，通过人工或机械压力进行塑性变形的一种方法。

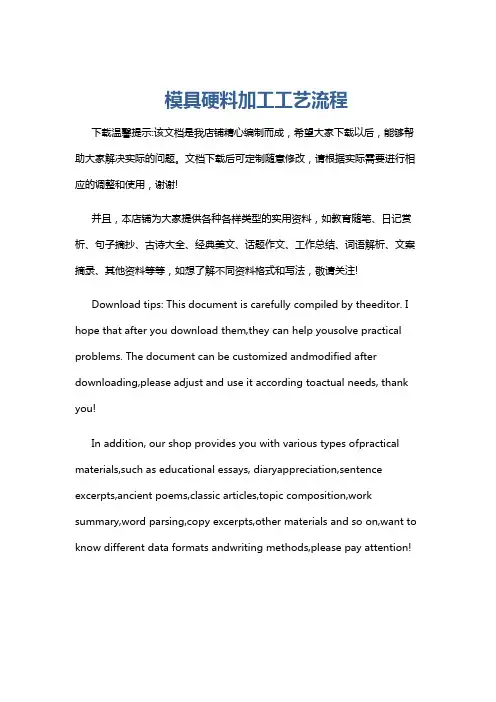

模具硬料加工工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!模具硬料加工工艺流程是指将模具硬料（如模具钢）通过一系列加工工艺，制成具有特定形状和尺寸的模具零件的过程。

模具零件加工工艺流程《模具零件加工工艺流程》模具零件加工工艺流程是指将模具零件从原材料加工成最终成品的整个过程。

模具是工业生产中不可或缺的重要设备，它的质量和精度直接影响到最终产品的质量和成本。

因此，模具零件加工工艺流程的设计和执行对于整个生产过程都至关重要。

一般来说，模具加工工艺流程包括以下几个步骤：设计、原材料准备、粗加工、热处理、精加工、装配、调试和试验。

首先是设计阶段。

设计师根据产品的要求和模具的功能要求，进行模具零件的设计。

在设计过程中，需要考虑到材料的选择、工艺的可行性以及零件的加工难度等因素。

接下来是原材料准备阶段。

根据设计图纸的要求，选购相应的原材料，并进行检验和整理。

然后是粗加工阶段。

在这个阶段，模具零件的外形和粗加工尺寸将被定型。

通常采用车床、铣床、钻床等机械设备进行加工，以保证零件的表面粗糙度和外形尺寸的精度。

之后是热处理阶段。

经过粗加工后的零件需要进行热处理，以提高其硬度和强度。

常见的热处理方法包括淬火、正火、回火等。

接着是精加工阶段。

在这个阶段，需要对零件进行精细加工，以达到设计要求的形状和精度。

一般采用磨削、拉削、钻孔、铣削等工艺进行加工。

然后是装配阶段。

将经过精加工的各个零件组装到一起，形成一个完整的模具。

最后是调试和试验阶段。

经过装配的模具需要进行调试和试验，以验证其性能和精度是否符合设计要求。

总的来说，模具零件加工工艺流程是一个综合性的过程，需要设计、原材料准备、加工、装配、调试和试验等多个步骤有机地结合在一起，确保最终的模具零件能够满足产品的要求。

模具制作的工艺流程模具制作工艺流程模具制作是工业生产中必不可少的环节之一，它是现代工业产品制造的基础和关键环节。

下面将详细介绍模具制作的工艺流程。

一、模具设计模具制作的第一步是进行模具的设计。

根据客户提供的产品图纸和要求，模具设计师会使用CAD、UG、ProE等软件进行三维模型的建立和设计。

这一步是确定模具的结构和尺寸，以及模具所需材料的选择。

二、模具加工在模具设计完成后，需要进行模具的加工。

首先是进行钢材的选择和准备，根据模具设计的要求选取合适的材料，通常常用的材料有P20钢、45#钢、718H钢等。

接下来是进行铣床加工、车床加工、电火花加工等一系列的加工工艺，将钢材加工成所需的模具零件。

这一步需要高精度的机械设备以及熟练的技术工人。

三、模具组装模具加工完成后，需要进行模具的组装。

将各个零部件进行装配，并进行调整、校正，确保模具的精度和质量。

这一步需要对模具零部件的加工精度要求非常高，以确保模具的使用寿命和生产效率。

四、模具调试完成模具组装后，需要进行模具的调试。

通过在注塑机上进行模具安装和调试，检查模具的运行情况和产品的质量。

在这个过程中，需要调整模具的工艺参数，如温度、压力、速度等，以获得最佳的生产效果。

五、模具试产调试完成后，进行模具试产。

在试产过程中，进行模具的性能测试，检查产品的尺寸、表面质量、强度等指标，确保模具能够满足生产需要。

同时，对模具进行调整和改进，以提高模具的使用寿命和生产效率。

六、模具维护模具试产合格后，需要进行模具的维护。

定期对模具进行清洁、润滑和保养，以延长模具的使用寿命。

同时，定期检查模具的磨损情况，对损坏或磨损的零部件进行更换，确保模具的正常运行。

模具制作是一个复杂而具有挑战性的过程，需要高精度的设备和专业的技术工人。

只有通过严格的工艺流程和质量控制，才能生产出高质量的模具，为工业生产提供稳定可靠的支持。

模具加工的工艺流程
模具加工的工艺流程通常包括以下几个步骤：
1. 零件设计和CAD建模：根据产品的要求和设计要求，进行零件设计和CAD 建模，包括零件的形状、尺寸和结构等。

2. 制作加工工艺卡和工艺评定：根据设计要求和零件特点，确定模具的加工工艺流程，并编制制作加工工艺卡和进行工艺评定，确定加工过程中的各项参数和方法。

3. 材料准备和选择：根据产品的要求和设计要求，选择合适的材料，并进行材料的准备，包括切割、锻造、淬火等工艺。

4. 加工设备和工具准备：根据模具加工的要求，选择合适的加工设备和工具，并进行准备工作，包括加工设备的调试、工具的选择和刃磨等。

5. 板料切割和粗加工：根据零件的形状和尺寸，进行板料的切割和粗加工，包括锯割、铣削、钻孔等工艺。

6. 精密加工和装配：根据零件的要求和设定的加工工艺，进行精密加工和装配，包括铣削、车削、磨削、钻孔等工艺。

7. 表面处理和涂装：根据产品的要求，进行表面处理和涂装，包括喷涂、电镀、镀铬等工艺。

8. 检测和调试：对加工完成的模具进行检测和调试，检查其尺寸精度、功能性等，确保其质量和性能达到要求。

9. 试模和调试：将加工好的模具安装到相应的设备上，进行试模和调试，检查其模具的适用性和稳定性，以确保其工作正常。

10. 交付和验收：将加工完成的模具交付给客户，并进行验收，确保模具的性能和品质符合客户的要求和标准。

总之，模具加工的工艺流程是一个复杂的过程，需要根据产品的要求和设定的加工工艺进行一系列的操作和加工，最终制作出符合要求的模具。

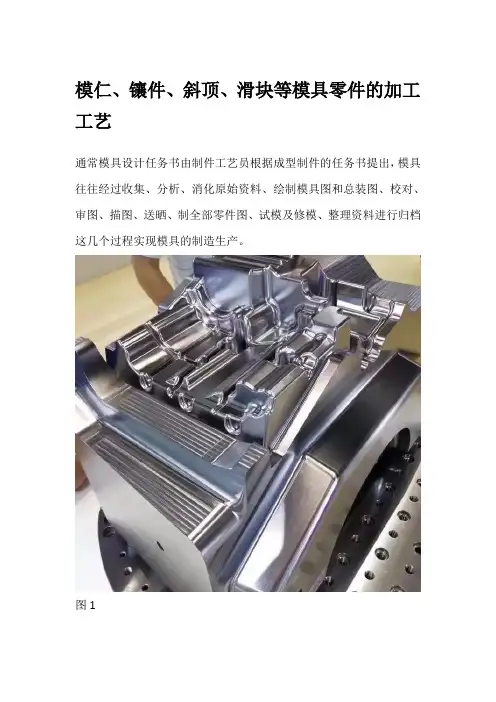

模具设计制造流程及其模具车间模具制作进度表需要此表电脑版者请留下你的邮箱，小编有时间时群发模具制造设计加工工艺流程看点01一、模具制造工艺流程如下：审图—备料—加工—模架加工—模芯加工—电极加工—模具零件加工—检验—装配—飞模—试模—生产。

（1）模架加工：（2）模芯加工（3）模具零件加工打编号A/B板加工面板加工飞边粗磨铣床加工热处理精磨CNC精加工滑块加工压紧块加工分流锥浇口套加工镶件加工顶针固定板加工底板加工钳工加工CNC粗加工电火花加工省模看点02二、模架加工细节（1）打编号要统一，模芯也要打上编号，应与模架上编号一致并且方向一致，装配时对准即可不易出错。

（2）A/B板加工（即动定模框加工）A/B板加工应保证模框的平行度和垂直度为0.02mm铣床加工：螺丝孔，运水孔，顶针孔，机咀孔，倒角钳工加工：攻牙，修毛边（3）面板加工：铣床加工镗机咀孔或加工料嘴孔。

（4）顶针固定板加工：铣床加工：顶针板与B板用回针连结，B 板面向上，由上而下钻顶针孔，顶针沉头需把顶针板反过来底部向上，校正，先用钻头粗加工，再用铣刀精加工到位，倒角。

（5）底板加工：铣床加工：划线，校正，镗孔，倒角。

（注：有些模具需强拉强顶的要加做强拉强顶机构，如在顶针板上加钻螺丝孔）看点03三、模芯加工细节粗加工飞六边：在铣床上加工，保证垂直度和平行度，留磨余量1.2mm粗磨：大水磨加工，先磨大面，用批司夹紧磨小面，保证垂直度和平行度在0.05mm，留余量双边0.6-0.8mm铣床加工：先将铣床机头校正，保证在0.02mm之内，校正压紧工件，先加工螺丝孔，顶针孔，穿丝孔，镶针沉头开粗，机咀或料咀孔，分流锥孔倒角再做运水孔，铣R角钳工加工：攻牙，打字码CNC粗加工发外热处理HRC48-52精磨；大水磨加工至比模框负0.04mm，保证平行度和垂直度在0.02mm之内CNC精加工电火花加工省模，保证光洁度，控制好型腔尺寸加工进浇口，排气，锌合金一般情况下浇口开0.3-0.5mm，排气开0.06-0.1mm，铝合金浇口开0.5-1.2mm排气开0.1-0.2，塑胶排气开0.01-0.02，尽量宽一点，薄一点看点04四、滑块加工工艺首先铣床粗加工六面精磨六面到尺寸要求铣床粗加工挂台挂台精磨到尺寸要求并与模架行位滑配铣床加工斜面，保证斜度与压紧块一致，留余量飞模钻运水和斜导住孔，斜导柱孔比导柱大1毫米，并倒角，斜导柱孔斜度应比滑块斜面斜度小2度。

模具加工方式和流程模具加工是一种用于制造工业产品的关键工艺。

模具加工的目的是根据产品的设计要求，制造出具有特定形状和尺寸的模块或工具。

下面是一种常见的模具加工方式和流程：1.设计与规划：在开始加工模具之前，首先需要进行设计和规划。

这包括确定模具的形状、尺寸、材料和使用要求等。

2.材料选择：根据模具的使用要求和产品的性质，选择适合的材料。

常用的模具材料包括钢、铝、铜、塑料等。

3.制作模具零件：根据模具的设计图纸和规格要求，制作模具的各个零件。

这些零件可以通过机械加工、标准件采购或者定制加工等方式得到。

4.组装模具：将制作好的各个模具零件进行组装。

这包括模具的底板、模腔、模芯、导柱、导套、滑块等。

5.零件加工：对模具加工中的细节零件进行加工。

这包括通孔、螺纹孔、滑块导向等。

6.精密加工：对需要高精度的零件进行精密加工，如腔面磨削、线切割、铣削等。

7.热处理：通过热处理工艺，提高模具的硬度和耐磨性。

常见的热处理方法包括淬火、回火、渗碳等。

8.调试与调整：进行模具的装配和调试工作，确保模具能够正确运行，并对其进行调整以满足产品的要求。

9.模具试模：将制作好的模具进行试模，检查模具的质量和性能。

根据试模中的问题，对模具进行修复和调整。

10.批量生产：经过试模和调整后，如果模具正常工作，就可以进行批量生产。

在这个阶段，需要监控模具的运行状况，定期进行维护和保养。

总结起来，模具加工的方式和流程主要包括设计与规划、材料选择、制作模具零件、组装模具、零件加工、精密加工、热处理、调试与调整、模具试模和批量生产等。

这些步骤需要经过专业的工艺师和工艺工人的配合和协作，才能够制作出满足要求的模具。

模具加工的工艺流程模具加工是工业生产中常用的一种生产工艺，它被广泛应用于各种行业，如汽车制造、电子产品制造等。

模具加工是通过使用金属或非金属材料，根据所需零件的形状和尺寸，制造出相应的模具来生产零件。

下面将介绍模具加工的工艺流程。

模具加工的第一步是确定加工需求和设计模具。

在制造某种零件之前，首先需要确定所需的模具的尺寸和形状。

然后，根据这些要求进行模具的设计，包括模具的结构、零件的放置方式等。

设计完成后，需要进行模具的建模和绘图工作，并完成设计文件。

第二步是选择材料和制造模具。

根据模具设计的材料要求和实际生产情况，选择合适的金属或非金属材料进行制造模具。

常见的模具材料有铝合金、钢等。

选定材料后，根据设计文件进行模具的制造。

制造过程中，需要根据设计要求进行钳工加工、车削加工等工艺，包括精确的尺寸加工、表面处理等。

制造完成后，需要对模具进行严格的检测和测试，以确保模具的质量和精度。

第三步是进行模具调试和试产。

在模具加工完成后，需要对模具进行调试，以保证其正常运转和生产零件的质量。

调试过程中，需要进行各种参数的调整，如模具开关时间、压力等。

完成调试后，进行试产工作。

试产过程中，需要生产一定数量的零件，并对其质量进行检验和测试，以确保模具的生产性能和零件的质量。

最后一步是进行模具的维护和保养。

模具在使用过程中，会受到磨损和腐蚀等影响，因此需要进行定期的维护和保养工作。

包括清洁模具表面、检查各个部件的磨损情况、进行润滑等。

同时，还需要及时处理模具的故障和损坏问题，以保证模具的长期使用寿命和生产效率。

综上所述，模具加工是一个复杂的工艺流程，包括了确定需求、设计模具、选择材料、制造模具、调试试产和维护保养等多个环节。

这些环节相互配合，共同完成模具加工的任务，确保生产出高质量的零件。

模具零件加工工艺流程嘿，咱今儿就来唠唠模具零件加工工艺流程这档子事儿。

你说模具零件加工，那就好比是给一个大机器打造合身的小零件，每个都得恰到好处，不然这机器可就运转不灵光啦！咱先说说选材吧，这就好比是给要盖房子选砖头，得挑结实的、合适的。

不同的模具需要不同的材料，就跟不同的房子得用不同的砖头一个理儿。

要是选错了材料，那后面可就麻烦大啦，加工起来费劲不说，做出来的零件还可能不顶事儿呢！选好了材料，就得开始加工啦。

这就像是雕琢一块璞玉，得精心打磨。

车削、铣削、磨削等等，各种手段都得上。

车削就像是给材料瘦身，铣削像是给它雕刻出各种形状，磨削呢就像是给它抛光，让它变得光滑细腻。

这一步步的，可都不能马虎，就跟咱给自己打扮一样，得细致入微。

加工过程中还得注意尺寸精度和表面质量。

尺寸要是不对，那装都装不上去，那不就白瞎啦！表面质量也很重要啊，要是粗糙得跟砂纸似的，那能好用吗？这就好比是一件衣服，要是皱皱巴巴的，穿出去也不好看呀。

然后还有热处理呢，这可相当于是给零件来个“强身健体”。

通过热处理，让零件变得更结实、更耐用。

就像咱锻炼完身体，更有劲儿了一样。

再说说装配吧，这就像是搭积木，得把一个个小零件巧妙地组合在一起。

每个零件都得在自己的位置上，不能松也不能紧，得刚刚好。

不然这模具用起来可就不顺畅啦。

哎呀，你想想，要是模具零件加工不好，那生产出来的东西能好吗？就好比是一辆车，要是零件都不行，那还能跑得稳当吗？所以啊，这模具零件加工工艺流程可真是太重要啦，一点都不能马虎！咱得认真对待每一个环节，就像对待宝贝一样。

这样做出来的模具零件才能质量过硬，才能让咱的生产顺顺利利的呀！这可不是开玩笑的事儿，这是关系到产品质量和生产效率的大事儿呢！你说是不是这个理儿？原创不易，请尊重原创，谢谢!。

模具制造工艺课后作业习题集P186 五.6安徽机电职业技术学院教案续页第二章模具零件的机械加工第一节模架的加工一、冷冲模模架（1）作用:模具是用来安装模具的工作零件和其它结构零件, 并保证模具的工作部分在工作时刻具有正确的相对位置。

（2）组成:上、下模座, 导柱、导套滑动导向的标准冷冲模模架结构如图2-1。

图2-1 冷冲模模架a) 对角导柱模架b) 中间导柱模架c) 后侧导柱模架d) 四导柱模架1—上模座2—导套3—导套4—下模座二、导柱的加工（1）在模具中起导向作用, 并保证凸模和凹模在工作时具有正确的相对位置；保证模架的活动部分运动平稳、无阻滞现象。

冷冲模标准导柱和导套如图2-2。

图2—2 导柱和导套a) 导柱b) 导套（2）差不多构成:回转体表面（3）材料:热轧圆钢（4）加工工艺路线1）1）1）导柱的加工导柱的加工工艺路线工序号工序名称工序内容设备1 下料按尺寸￠35mm×215mm切断锯床2 车端面钻中心孔车端面保证长度212.5mm钻中心孔调头车端面保证210mm钻中心孔卧式车床3 车外圆车外圆至￠32.4mm切10mm×0.5mm槽到尺寸车端部调头车外圆至￠32.4mm车端部卧式车床4 检验5 热处理按热处理工艺进行, 保证渗碳层深度0.8~1.2mm, 表面硬度58~62HRC6 研中心孔研中心孔调头研另一端中心孔卧式车床7 磨外圆磨￠32h6外圆留研磨量0.01mm调头磨￠32r4外圆到尺寸外圆磨8 研磨研磨外圆￠32h6达要求抛光圆角卧式车床9 检验导柱加工, 外圆柱面的车削和磨削以两端的中心孔定位, 使设计基准与工艺基准重合。

若中心孔有较大的同轴度误差, 将使中心孔和顶尖不能良好接触, 阻碍加工精度, 如图2-3所示。

图2-3 中心孔的圆度误差使工件产生圆度误差修正中心孔可采纳磨、研磨和挤压如下:①车床用磨削方法修正中心孔如图2-4。

图2-4 磨中心孔1-三爪自定心卡盘2-砂轮3-工件4-尾顶尖②挤压中心孔的硬质合金多棱顶尖如图2-5。
