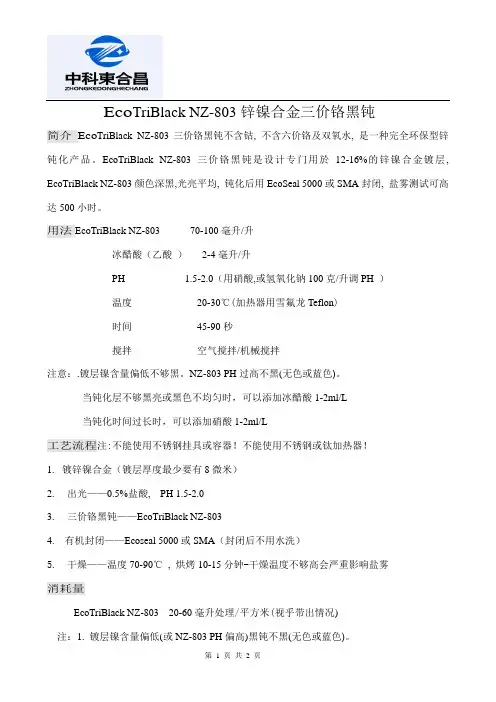

Eco TriBlack NZ-803锌镍合金三价铬黑钝
简介Eco TriBlack NZ-803三价铬黑钝不含钴, 不含六价铬及双氧水, 是一种完全环保型锌钝化产品。EcoTriBlack NZ-803三价铬黑钝是设计专门用於12-16%的锌镍合金镀层, EcoTriBlack NZ-803颜色深黑,光亮平均, 钝化后用EcoSeal 5000或SMA封闭, 盐雾测试可高达500小时。
用法EcoTriBlack NZ-803 70-100毫升/升
冰醋酸（乙酸）2-4毫升/升
PH 1.5-2.0（用硝酸,或氢氧化钠100克/升调PH ）
温度20-30℃(加热器用雪氟龙Teflon)
时间45-90秒
搅拌空气搅拌/机械搅拌
注意：.镀层镍含量偏低不够黑。NZ-803 PH过高不黑(无色或蓝色)。
当钝化层不够黑亮或黑色不均匀时，可以添加冰醋酸1-2ml/L
当钝化时间过长时，可以添加硝酸1-2ml/L
工艺流程注:不能使用不锈钢挂具或容器！不能使用不锈钢或钛加热器！
1.镀锌镍合金（镀层厚度最少要有8微米）
2.出光——0.5%盐酸, PH 1.5-2.0
3.三价铬黑钝——EcoTriBlack NZ-803
4. 有机封闭——Ecoseal 5000或SMA（封闭后不用水洗）
5.干燥——温度70-90℃, 烘烤10-15分钟-干燥温度不够高会严重影响盐雾
消耗量
EcoTriBlack NZ-803 20-60毫升处理/平方米(视乎带出情况)
注：1. 镀层镍含量偏低(或NZ-803 PH偏高)黑钝不黑(无色或蓝色)。
2. 镀层镍含量过高>16%, 三价铬黑钝变棕色(褐色)。
表面发黑处理工艺 钢制件的表面发黑处理，也有被称之为发蓝的。 发黑处理现在常用的方法有传统的碱性加温发黑和出现较晚的常温发黑两种。但常温发黑工艺对于低碳钢的效果不太好。 A3钢用碱性发黑好一些。 碱性发黑细分出来，又有一次发黑和两次发黑的区别。 发黑液的主要成分是氢氧化钠和亚硝酸钠。 发黑时所需温度的宽容度较大，大概在135摄氏度到155摄氏度之间都可以得到不错的表面，只是所需时间有些长短而已。 实际操作中，需要注意的是工件发黑前除锈和除油的质量，以及发黑后的钝化浸油。发黑质量的好坏往往因这些工序而变化。 金属“发蓝”药液 采用碱性氧化法或酸性氧化法；使金属表面形成一层氧化膜，以防止金属表面被腐蚀，此处理过程称为“发蓝”。 黑色金属表面经“发蓝”处理后所形成的氧化膜，其外层主要是四氧化三铁，内层为氧化亚铁。 一、碱性氧化法“发蓝”药液 1．配方：硝酸钠50～100克氢氧化钠600～700克亚硝酸钠100～200克水1000克 2．制法：按配方计量后，在搅拌条件下，依次把各料加入其中，溶解，混合均匀即可。 3．说明：（1）金属表面务必洗净和干燥以后，才能进行“发篮”处理。（2）金属器件进行“发蓝”处理条件与金属中的含碳量有关，“发蓝”药液温度及金属器件在其中的处理时间可参考下表。金属中含碳量%工作温度（℃）处理时间（分）开始终止>0.7135-13714310-300.5-0.7135-14015030-50<0.4142-145153-15540-60合金钢142-145153-15560-90 （3）每隔一星期左右按期分析溶液中硝酸钠、亚硝酸钠和氢氧化钠的含量，以便及时补充有关成分。一般使用半年后就应更换全部溶液。 （4）金属“发蓝”处理后，最好用热肥皂水漂洗数分钟，再用冷水冲洗。然后,又用热水冲洗，吹干。 二、酸性氧化法“发蓝”药液 1．配方：磷酸3～10克硝酸钙80～100克过氧化锰10～15克水1000克 2．制法：按配方计量后，在不断搅拌条件下，依次把磷酸、过氧化锰和硝酸钙加入其中，溶解，混合均匀即可。 3．说明： （1）金属器件先经洗净和干燥后才能进行“发蓝”处理。 （2）此法所得保护膜呈黑色，其主要成分是由磷酸钙和铁的氧化物所组成，其耐腐能力和机械强度均超过碱性氧化法所得的保护膜。 4.“发蓝”工作温度为100℃，处理时间为40～45分钟。在处理碳素钢时，药液中磷酸含量控制在3～5克／升；处理合金钢或铸钢时，磷酸含量控制在5～10克／升。应注意定期分析药液磷酸的含量。 5.“发蓝”处理后金属器件的清洗方法同上。
一、钝化机理 三价铬钝化膜的形成机理类似于六价铬钝化, 但是不包括六价铬还原成三价铬这一步骤。首先是在酸性介质中锌被氧化剂氧化并与三价铬形成锌铬氧 化物, 同时消耗酸使得接触界面的pH 升高, 然后在pH 增大的情况下三价铬化合物在表面析出, 形成一层由锌铬氧化物组成的胶状膜。可用以下步骤表示: 锌的溶解: Zn+ 2H+ = Zn2+ + H2 或4Zn+ NO3- + 9H+ =4Zn2+ + NH3 + 3H2O 膜的形成: Zn2+ + xCr(Ⅲ) + yH2O =ZnCr x O y+2yH+ 二、配方组成 三价铬离子（主成膜剂）：硫酸铬、硝酸铬、氯化铬 络合剂（产品稳定剂）：各大生产商所使用的络合剂不外乎两体系三种原料：有机酸体系－草酸、柠檬酸（通常所用的紫红色药水都是这个体系）；氟体系－氟化钠，氟化铵，氟化氢铵（通常所用的绿色透明药水都是这个体系）。 氧化剂：现在主要用硝酸根离子。 其它金属离子目的是为了提高耐蚀性并调整钝化膜的颜色。用的最多的有钴、镍及一些稀土元素。当锌层中含有镍、铁等金属时, 则可能得到黑色的钝化膜, 如Bishop 等人使用三价铬- 磷酸体系在含有镍的锌合金中得到了黑色的钝化膜。 其它阴离子与金属离子的性质差不多，也是一种成膜促进剂。 三．配方设计 一度市场上卖的很火的兰白钝化粉配方研究 CrCl3 8~12g/L NaF 6g/L HNO3 6ml/L
这个配方主要特点：蓝度高，光亮好，发蓝速度快。但其盐雾效果极差，只适合低端市场。 这一配方还有一致命缺陷，在使用或放置一段时间后，就不能用。使用过的朋友应该能充分感受其中的痛苦。 这是因为：在些配方中氟离子起络合和发蓝作用。由于氟离子对铬的络合作用相对较强，在放置一段时间后，氟离子与铬完全络合，工作液中完全没有氟离子的存在，因此就达不到发蓝的效果。 这点可以从其工作液在工作或放置一段时间后，pH值反而降低来证明。因为氢氟酸属弱酸，在水溶液中的解离度不高。但氟与铬形成络合离子后，氢离子被释放出来，从而降低了工作的PH值。 HF＋Cr3+à[Cr(H2O)6-X F X](3-X)+＋H＋ 因此，产家配套了发蓝粉（氟化铵），提供氟离子，并适当提高工作液PH值。 现提供两个蓝白配方 配方一： Cr2(SO4)36H2O 7g/L CoSO47H2O 2.5g/l NaNO3 4g/L NH4Cl 1g/L 硝酸调PH值到，钝化时间20~40秒。 配方二： Cr(NO3)39H2O 120g/L 草酸40g/L 柠檬酸25g/L
锌镀层的钝化处理 发布时间：2008-09-12 一、六价铬钝化处理 锌的化学性质活泼，在大气中容易氧化变暗，最后产生“白锈”腐蚀。镀锌后经过铬酸盐处理，以便在锌上覆盖一层化学转化膜，使活泼的金属处于钝态，这就叫锌层铬酸盐钝化处理。这层厚度只有0．5μm以下的铬酸盐薄膜，能使锌的耐蚀性能提高6倍～8倍，并赋予锌以美丽的装饰外观和抗污能力。目前钝化主要有六价铬钝化与三价铬钝化。 铬酸盐钝化不仅作为防护层，而且在一些低档产品上经白钝化，或者白钝化经有机料着色，可作为防护-装饰用途。铬酸盐钝化液由铬酸、活化剂和无机酸组成，锌与钝化液发生作用，导致锌溶解、六价铬还原成三价铬，并在反应中消耗氢离子，当锌和溶液界面上的pH值上升到3以上时，产生一系列的成膜反应，凝胶状钝化膜就在锌界面上形成。关于钝化膜形成的机理和膜层的化学组成仍有争论。一般认为锌层钝化膜是由碱式铬酸铬、碱式铬酸锌和水合三氧化铬等组成的水合物。经分析膜中三价铬含量占28．2％，六价铬占8．68％，水分占19．3％。其中三价铬是钝化膜的骨架，六价铬靠吸附、夹杂和化学键力填充于三价铬的骨架之中，故六价铬的含量直接影响钝化膜的耐蚀性。当钝化膜受到磕、划、碰伤时，在潮湿空气中六价铬可溶于水膜内，在破损处成膜给予自动修复，这是铬酸盐膜的重要优点之一。长期以来人们认为钝化膜的彩虹色是由于化学组成决定的。三价铬呈淡绿色和绿色；六价铬呈橙红至红色；不同价态和不同量的铬相混合就出现了五颜六色。这就是化学成色学说。但是它不能解释从不同角度看颜色各异；不同钝化手法可得到有层次的色阶；随钝化膜厚度增加颜色的变化规律同所见光光波所显示的颜色相同；以及干燥过程色彩变化等现象。如是我国研究者提出了物理成色即光波干涉成色的学说。 根据光波干涉原理，入射光到达钝化膜表面一部分被反射，一部分透过钝化膜由锌层表面再反射出来，于是从外表面和从内表面反射出来的光产生光程差。当光层差等于某颜色的光波之半或它的奇数倍时，就会发生光波干涉而抵消一部分，我们肉眼所见只是该色的辅色。例如钝化时间短，膜薄光波干涉发生在紫外区，这时的颜色取决于化合物的本色，如青灰色。随膜层增厚，蓝色发生光波干涉而减弱，人们看到黄色(蓝色的辅色)，依此类推，当膜厚大于0．7μm时，钝化膜又呈现本色——棕褐色。由于工件运动，膜层厚度不均匀，各种颜色交迭一起就呈现五彩缤纷的外观。 尽管如此，上述两种成色学说都还不能互相替代，有待继续研究。 钝化膜从外观可分白钝化、淡蓝色、彩虹色钝化、金黄色、黑色钝化、军绿色钝化。这些钝化膜耐蚀强弱的顺序是军绿色>黑色>彩虹色>金黄色>淡蓝色>白色。所以凡用于耐蚀目的机械零件镀锌都必须进行彩虹色钝化。 钝化液依浓度可分为高浓度、中浓度、低浓度。因钝化中生产消耗铬酸不足5％，而95％被零件带出损失，造成严重的环境污染。采用低浓度钝化液可降低生产成本、减轻污染，钝化膜质量与高浓度铬酸钝化相当，故以介绍低铬钝化为主。 (一)铬酸盐彩色钝化 1．铬酸盐彩色钝化工艺规范(见表3—1—15) 表3—1—15 铬酸盐彩色钝化工艺规范
金属材料发黑工艺 钢制件的表面发黑处理，也有被称之为发蓝的。 发黑处理现在常用的方法有传统的碱性加温发黑和出现较晚的常温发黑两种。 但常温发黑工艺对于低碳钢的效果不太好。 A3钢用碱性发黑好一些。 碱性发黑细分出来，又有一次发黑和两次发黑的区别。 发黑液的主要成分是氢氧化钠和亚硝酸钠。 发黑时所需温度的宽容度较大，大概在135摄氏度到155摄氏度之间都可以得到不错的表面，只是所需时间有些长短而已。 实际操作中，需要注意的是工件发黑前除锈和除油的质量，以及发黑后的钝化浸油。发黑质量的好坏往往因这些工序而变化。 金属“发蓝”药液 采用碱性氧化法或酸性氧化法；使金属表面形成一层氧化膜，以防止金属表面被腐蚀，此处理过程称为“发蓝”。 黑色金属表面经“发蓝”处理后所形成的氧化膜，其外层主要是四氧化三铁，内层为氧化亚铁。 一、碱性氧化法“发蓝”药液 1．配方：硝酸钠50～100克氢氧化钠600～700克亚硝酸钠100～200克水1000克 2．制法：按配方计量后，在搅拌条件下，依次把各料加入其中，溶解，混合均匀即可。
3．说明： （1）金属表面务必洗净和干燥以后，才能进行“发篮”处理。 （2）金属器件进行“发蓝”处理条件与金属中的含碳量有关，“发蓝”药液温度及金属器件在其中的处理时间可参考下表。金属中含碳量%工作温度（℃）处理时间（分）开始终止>0.7135-13714310-300.5-0.7135-14015030-50<0.4142-145153- 15540-60合金钢142-145153-15560-90 （3）每隔一星期左右按期分析溶液中硝酸钠、亚硝酸钠和氢氧化钠的含量，以便及时补充有关成分。一般使用半年后就应更换全部溶液。（4）金属“发蓝”处理后，最好用热肥皂水漂洗数分钟，再用冷水冲洗。然后,又用热水冲洗，吹于。 二、酸性氧化法“发蓝”药液 1．配方：磷酸3～10克硝酸钙80～100克过氧化锰10～15克水1000克 2．制法：按配方计量后，在不断搅拌条件下，依次把磷酸、过氧化锰和硝酸钙加入其中，溶解，混合均匀即可。 3．说明： （1）金属器件先经洗净和干燥后才能进行“发蓝”处理。 （2）此法所得保护膜呈黑色，其主要成分是由磷酸钙和铁的氧化物所组成，其耐腐能力和机械强度均超过碱性氧化法所得的保护膜。4.“发蓝”工作温度为100℃，处理时间为40～45分钟。在处理碳素钢时，药液中磷酸含量控制在3～5克／升；处理合金钢或铸钢时，
发黑处理工艺 发黑（也叫发蓝）处理时，把工件放在很浓的碱和氧化 剂溶液中加热氧化，表面就生成一层厚约0.6～0.8微米的磁 性四氧化三铁薄膜。其组织致密，具有一定的 强韧度。 常规碱性发蓝工艺 常规碱性发蓝工艺的操作工序为：脱脂→酸洗→发蓝→皂化→浸油。 （1）脱脂 工件必须除掉粘附的油迹，为酸洗作好准备，脱脂工序在脱脂槽中进行。脱脂溶液可以执行配制也可采用其他化学清洗剂、脱脂溶剂进行脱脂。脱脂时，工件在脱脂槽中煮洗20～30min，油迹除净后，在流动清水中冲洗，去掉工件上的脱脂溶液。 （2）酸洗 酸洗的目的为去掉工件上的锈迹、氧化皮和活化工件表面。将工件在20～30％盐酸中酸洗30s以上，氧化皮厚的工件，应酸洗至洁净，但工件不得被腐蚀，精密零件尤应控制酸洗时间。工件酸洗后，先经清水冲洗，再用3％碳酸钠溶液中和残酸。经酸洗的工件表面为银灰色，不应残留黑斑、锈迹。 （3）发蓝 发蓝水溶液的配比为： ①氢氧化钠（NaOH）800～900g／L，亚硝酸钠（NaNO2）800～900g／L，沸腾温度为140～145℃，常用于一般工件的发蓝。 ②氢氧化钠（NaOH）700g／L，亚硝酸钠（NaNO2）65g／L，磷酸三钠（Na3PO4）50g沸腾温度为145～150℃，应用范围广，效果较好。发蓝时间一般为30～60min，也可采用经过试验能保证质量的其他方法。工件发蓝后，先在热水中洗去碱液，再在流动清水中洗净碱液。 （4）皂化 皂化是使工件发蓝生成的氧化铁膜的微孔内的铁转化成硬脂酸铁（能浸润油而不被水浸润），呈钝化状态，从而提高抗蚀能力。 皂化液为2～3％肥皂水溶液，在沸腾状态下使用，时间为5min，皂化后的工件应不挂水珠。 （5）浸油 将皂化后的工件浸入105～115℃热油中停留1～3min，蒸发去水分形成油膜，时工件增加光泽、美观和提高抗蚀能力。
镀锌钝化工艺 所周知，作为一个阳极性镀层的锌层，其耐蚀性除了与厚度有关外，主要决定于上面钝化膜的耐蚀性，而这更依赖于钝化膜的类型。 六价铬钝化工艺应用十分广泛，它有许多优点：很高的耐蚀性；容易得到多色调的钝化膜，如银、蓝白、彩虹、军绿、黑色、橄榄等色调；配方性简单、原材料来源广泛且生产成本低廉；工艺维护管理简单，自我修复耐蚀性的自愈能力强。但是进六价铬是强致癌物，对环境与人体健康存在严重的毗危害性。 随着近几年来人们对环境保护意识的逐渐增强，以及欧盟WEEE、RoHS等一系列环境指令性法规的实施来越多的镀锌及锌【电镀设备】https://www.doczj.com/doc/7f15488231.html,合金产品的钝化正考虑使用非六价铬钝化工艺。我国的电镀工作者在20世纪70年代就进行了无铬钝化工艺的研究，主要集中在研究钛酸盐、钼酸盐、硅酸盐以及稀土等体系，但终究因外观差、耐蚀性不良而未能进入工业应用。目前所谓无六价铬钝化工艺主要是指工艺较为成熟的三价铬钝化工艺。三价铬的毒性仅为六价铬的I %，未见致癌报道，推广应用三价铬钝化对满足当前锌及锌合金表面处理、降低污染和保护环境具有重要意义。 现在三价铬钝化剂有国内的也有国外的，好的三价铬钝化剂的耐蚀性已达到六价铬钝化剂的要求。镀企业对钝化膜质量指标要求如下： 白钝化：24-48h（耐中性盐雾试验，英文缩写04(SSN 蓝色钝化：48-72h（滚镀> 48h，挂镀>72h)。 彩色钝化：72—96h（滚镀>72h，挂镀>96h）。汽车行业为144h。 黑色钝化：72-144h（滚镀> 72h，挂镀>144h)。 如果使用封闭剂，对汽车行业的零部件来说要NSS > 240h也是能达到的。现在对钝化膜中是否有六价铬都有严格的考核，不仅彩钝要执行国际工标准IEC 62321-2008，就是蓝钝也要求用此标准进行检查。目前国外产品大部分都难以应对这个标六价铬超标，倒是许多国产彩钝品牌可以过关。
三价铬钝化工艺的规范准则 自从上个世纪七十年代以来，六价格钝化膜的替代选择就已存在。一些替代选择是基于毒性较小的三价铬化合物，而且主要局限于性能低的亮蓝型涂膜。由于这些替代镀液的配制价格相对低廉，因而维护/故障处理都不存在问题，而且这些镀液更换（倾倒）较频繁。 在过去的几年里，业界对不含六价格工艺的兴趣日益增加。部分原因是由于新颁布的废旧汽车（ELV）指令和废旧电子电器设备指（ WEEE）令，这些指令要求在欧洲销售的汽车和电子零件不能再含有六价铬。 此外，人们正在寻找仅通过三价铬转镀膜就能达到的强化的性能特性。现在，要求钝化膜必须提供较高的腐蚀保护性、耐热冲击性、染料和面涂吸收特性（同时保持外面的美观）以及成本有效性。因此，正确的配制、维护和故障处理技术已经变得极为重要。 下面介绍影响三价铬转镀膜性能的一些常见因素和一些鲜为人知的因素以及故障处理方案。介绍内容包括：钝化时间、温度和浓度的影响；溶液搅拌；溶液的pH值；金属污染；镀层厚度；预浸镀溶液（出光液）；水的质量；烘干温度。 常见的因素 三个[度“T”] 在金属精饰操作中最广为了解的三个因素被称为三个[度“T”]：时间长度、温度和浓度。正像大多数工艺方案一样，必须将这些因素（变量）紧密地控制在具体的参数范围内，才能获得理想质量的表面。 时间长度 正确的沉浸时间是钝化工艺中最重要的一个变量。当镀锌工件沉浸在钝化溶液中，金属被溶解，并生成转镀膜。溶液与电镀工件接触时间越长，发生转镀的机会也越多，而且在大多数情况中会导致较厚的钝化膜。 三价铬钝化液生成转镀膜的速度一般比六价铬钝化的慢。因此，对于一个厚膜转镀工艺需要60秒或以上的沉浸时间就一点也不奇怪了。这样，设备、过程周期等必须能够适应比过去更长的沉浸时间。 沉浸时间太短，会导致钝化膜厚度不够，因而使腐蚀保护性差。沉浸时间太长将导致过度消耗镀层，同样也使腐蚀保护性差。与六价铬不同，你通常不能通过简单的视察来确定转镀膜厚度。所以，操作工必须在过程中一直监控沉浸时间。 在工件一进入处理溶液时转镀膜就开始形成，而且直到工件进入第一个漂洗池时才停止形成转镀膜。只要钝化液与被镀金属保持著接触，锌就持续溶解且转镀膜持续生成。当这个过程发生在实际的工艺池外面时，那么过程的进行就没有利用到热、搅拌以及工件界面上的正确的溶液转移。因而生成质量差的转镀膜。为了尽可能减少这种情况，停留时间特别是钝化池和第一个漂洗池之间，应保持尽可能短的停留时间。 温度 除了较长的沉浸时间外，高厚度/高性能的钝化膜通常在较高的温度下进行。在没有强矿物酸的情况下，这些类型的系统通常依赖热量来为转工艺的进行提供“热量”。因此，看到工作温度高达140-160℉也就很正常了。在把温度考虑为一个可能的故障点时，重要的是对工件界面上的溶液而不是远离工件的溶液进行温度测定。这种温度差异可能很大，特别是在大型工件刚入钝化溶液时。在某种情况中，在钝化前，工件要在一个漂洗池中预热。大多数情况下推荐使用聚四氟乙烯、特氟龙或石英浸入式电加热器。为了保证最佳的性能也建议使用自动温控器和溶液搅拌。 浓度 钝化液浓度是与旧的工艺差别很大的另一个因素，而且在排除故障时必须一直考虑这个因素。
发蓝 钢制件的表面发黑处理，也有被称之为发蓝的。 发黑处理现在常用的方法有传统的碱性加温发黑和出现较晚的常温发黑两种。 但常温发黑工艺对于低碳钢的效果不太好。 A3钢用碱性发黑好一些。 碱性发黑细分出来，又有一次发黑和两次发黑的区别。 发黑液的主要成分是氢氧化钠和亚硝酸钠。 发黑时所需温度的宽容度较大，大概在135摄氏度到155摄氏度之间都可以得到不错的表面，只是所需时间有些长短而已。 实际操作中，需要注意的是工件发黑前除锈和除油的质量，以及发黑后的钝化浸油。发黑质量的好坏往往因这些工序而变化。 金属“发蓝”药液 采用碱性氧化法或酸性氧化法；使金属表面形成一层氧化膜，以防止金属表面被腐蚀，此处理过程称为“发蓝”。 黑色金属表面经“发蓝”处理后所形成的氧化膜，其外层主要是四氧化三铁，内层为氧化亚铁。 一、碱性氧化法“发蓝”药液 1．配方：硝酸钠50～100克氢氧化钠600～700克亚硝酸钠100～200克水1000克。
2．制法：按配方计量后，在搅拌条件下，依次把各料加入其中，溶解，混合均匀即可。 3．说明： （1）金属表面务必洗净和干燥以后，才能进行“发篮”处理。（2）金属器件进行“发蓝”处理条件与金属中的含碳量有关，“发蓝”药液温度及金属器件在其中的处理时间可参考下 表。金属中含碳量%工作温度（℃）处理时间（分）开 始终 止>0.7135-13714310-300.5-0.7135-14015030-5 0<0.4142-145153-15540-60 合金钢142-145153-15560-90 （3）每隔一星期左右按期分析溶液中硝酸钠、亚硝酸钠和氢氧化钠的含量，以便及时补充有关成分。一般使用半年后就 应更换全部溶液。 （4）金属“发蓝”处理后，最好用热肥皂水漂洗数分钟，再用冷水冲洗。然后,又用热水冲洗，吹于。 二、酸性氧化法“发蓝”药液 1．配方：磷酸3～10克硝酸钙80～100克过氧化锰10～15克水1000克 2．制法：按配方计量后，在不断搅拌条件下，依次把磷酸、过氧化锰和硝酸钙加入其中，溶解，混合均匀即可。
发黑是化学表面处理的一种常用手段，原理是使金属表面产生一层氧化膜，以隔绝空气，达到防锈目的。外观要求不高时可以采用发黑处理，钢制件的表面发黑处理，也有被称之为发蓝的。 常用方法 发黑处理常用的方法有传统的碱性加温发黑和出现较晚的常温发黑两种。但常温发黑工艺对于低碳钢的效果不太好。碱性发黑细分出来，又有一次发黑和两次发黑的区别。发黑液的主要成分是氢氧化钠和亚硝酸钠。发黑时所需温度的宽容度较大，大概在135-155℃之间都可以得到不错的表面，只是所需时间有些长短而已。 效果 （1）发黑安全不用电，用碱性高温发黑需100%用电。（2）提高工效：共需1-2小时。（3）发黑成本低，设备简单，操作方便；对发黑时间作了严格的控制。（4）工艺适应性强：解决了球墨铸铁不能发黑的难题。 一种轴承套圈倒角及挡边的发蓝防锈处理工艺。轴承套圈在热处理后经过除油脱脂，然后在氢氧化钠、亚硝酸钠、硝酸钠和水的混合溶液中进行变色处理，其配比为2-3∶1，其余加水；加水量以温度在 135℃-145℃为合适；时间15-25分钟；取出套圈用清水冲洗后进行钝化处理，钝化处理用重铬酸钾溶液作为填充液，其浓度为12%-18%；在室温下 1-2分钟；经钝化处理并干燥后，放入105℃-120℃的机油或防锈油中 1-3分钟，至气泡完全消失后取出，停放10-15分钟后检验。该工艺生成的氧化物薄膜性能稳定，在常温下可长期保护套圈倒角、挡边处不生锈，轴承的外观质量得到明显改善。 A3钢用碱性发黑好一些。 实际操作中，需要注意的是工件发黑前除锈和除油的质量，以及发黑后的钝化浸油。发黑质量的好坏往往因这些工序而变化。 工艺步骤 1、清洗； 2、脱脂：工件必须完全浸入脱脂液中；脱脂液浓度ph值12-14，处理时间 10-30min，每过3-5分钟上下抖动几次，药液浓度低于ph12时补充脱脂粉； 3、水洗；
铝件黑色处理新工艺 孙春文唐致远郭鹤桐王晓娟 【摘要】本文通过大量实验研究了一种新型铝及其合金阳极氧化的无机着黑色处理工艺，分析了发黑处理的原理和发黑处理液浓度对膜层性能的影响，并得出了最佳的工艺参数。同时还测试了膜层的抗潮湿、抗腐蚀等性能。 关键词铝及其合金阳极氧化无机着黑色 New Technology of Aluminum Blackening Tianjin University Sun Chunwen Tang Zhiyuan Guo Hetong Yanxing Machinery Factory of Hebei Province Wang Xiaojuan Abstract：Through a lot of experiments,a new technique of anodizing and inorganic black coloring of aluminum and aluminum alloysis investigated. The principle of aluminum blackening and the influence of various operating parameters on the properties of the coating are discussed. The optimum operating parameters are obtained and the coating properties of resisting humidity and corrosion are tested. Keywords：aluminum and aluminum alloys, anodizing, inorganic black coloring 铝及其合金具有密度小、质量轻、强度高、耐腐蚀、易加工成型等优良性能，作为型材已广泛应用于许多产业部门及人们的日常生活中，随着科学技术的进步，近年来逐步向汽车工业、宇航、海洋应用等方面拓展［1］。特别是铝件经黑色处理后，既提高了铝件的防蚀性能，又提高了装饰性，同时还具有高的太阳光吸收和红外辐射能力，广泛应用于航空航天、建筑、照相机、光学仪器等工业领域中。因为铝的标准电位为-1.66V，属于活泼金属，不论镀黑镍、镀黑铬，还是镀锌黑色钝化都比较困难，而且成本高［2］。 传统的铝件黑色处理主要有：1)阳极氧化-电解着色；2)阳极氧化-染黑；3)阳极氧化-喷漆；4)阳极氧化-电泳黑漆等。铝及其合金氧化后染色的染料一般采用有机染料，黑色染色一般采用酸性兰黑(B)染料或酸性ATT。本文介绍一种铝件氧化无机着黑色工艺。 工艺流程与规范 试验用材料为A00工业纯铝，1100、2024、6061型铝合金；试片尺寸为 80mm×50mm。试验试剂纯度为分析纯，用去离子水配制溶液。 1. 试验工艺流程 有机溶剂除油→热水洗→冷水洗→碱洗去油→热水洗→冷水洗→中和出光→冷水洗→阳极氧化→冷水洗→着黑色→封闭→空气干燥。
锌与锌合金镀层三价铬钝化的优越性分析 Superiority Analyse of Tri-chrome Passivation for Plating Zinc and Zinc Alloy 尚思通小米?盖尔 摘要：镀锌和锌合金采用三价铬替代六价铬进行钝化，是环保的大势所趋。三价铬钝化技术已趋成熟，其防锈性能不仅能够达到甚至可以超过六价铬钝化的水平，而且在耐温性、锌合金钝化和满足特种力学性能方面还要明显地优于六价铬钝化。 Abstract : It is a general trend to replace Chrome by Tri-chrome for passivation of Zinc and Zinc alloy plating due to environment protection issue. Tri-chrome technology is mature and available nowadays. Its performance has not only reached or exceeds the level of Chrome in corrosion resistance, but also is obviously better than chrome in temperature resistance, Zinc alloy passivation, and satisfying some special mechanical demand. 关键词：锌与锌合金三价铬钝化优越性 Key Words：Zinc & Zinc Alloy Tri-chrome Passivation Advantage 引言 自1970年，国外对镀锌三价铬钝化就开始了商用化研究，但仅在近10年来，才在生产中大量使用。我国对三价铬钝化的试验研究虽然起步较迟，但近二年已有多家公司推出了自己的产品。 人们越来越重视六价铬的毒性，对三价铬钝化工艺的发展起到了重要的推动作用，CMR化学品分类法（指致癌、诱变或生殖毒性化学品）也迫使人们去寻找替代物。此外，欧洲的WEEE （1）和ELV 指引（2），对六价铬的使用也给出了一个时限，即从2006年7月1日在电子电气领域，和2007年7月1日在汽车领域，均禁用六价铬。该指引不仅对欧洲原产地的产品，而且对海外生产以及进口产品都同等对待。即便是那些不受该指引影响的领域，在当今环保强制的情况下，也在新建项目中逐渐减少采用六价铬的电镀生产。 三价铬钝化量的大幅度增长，也意味着市场上有着更大的产品多样化需求。譬如，与迄今六价铬不同的蓝白、彩色、黑色，以及阳极性保护原理在电镀纯锌、锌合金（包括锌镍、锌铁和锌钴合金）上的有效应用，都不同程度地扩大了用户的可选择性和市场的适应性。同时，封闭工艺的开发也确保了抗腐蚀性能的更高的需要，并且它还与一些现有的镀层兼容。我国汽车工业快速发展、汽车行业国际标准越来越高，和近年欧美环保汽配的市场需要，在客观上都推动了三价铬钝化及其它环保型工艺的生产应用。 一、 高耐蚀三价铬钝化 高耐蚀三价铬钝化膜既可以是透明的、彩色的，也可以是黑色的。适合的镀层是纯锌、锌铁、锌镍和锌钴合金，还包括锌合金和铝合金基体上直接钝化。 1.镀锌三价铬透明彩色钝化 镀锌透明三价铬钝化剂主要分为三种类型：一是以氟化物为基础的钝化剂，为了满足汽车制造工业的防腐蚀标准，往往需要再加上封闭工艺。该类型的钝化剂含有高浓度的三价铬，其操作温度在50°C左右，如Lanthane 315，它可以在工件表面生成一种厚厚的、透明的、带有轻度彩虹色，大约1 mg/dm2的铬化膜。这层膜加上封闭后，根据NF A 05-109法国标准，其耐蚀性试验产生白锈的时间，通常可以超过200 h。
发黑工艺 钢制件的表面发黑处理，也有被称之为发蓝的。 发黑处理现在常用的方法有传统的碱性加温发黑和出现较晚的常温发黑两种。 但常温发黑工艺对于低碳钢的效果不太好。 A3钢用碱性发黑好一些。 碱性发黑细分出来，又有一次发黑和两次发黑的区别。 发黑液的主要成分是氢氧化钠和亚硝酸钠。 发黑时所需温度的宽容度较大，大概在135摄氏度到155摄氏度之间都可以得到不错的表面，只是所需时间有些长短而已。 实际操作中，需要注意的是工件发黑前除锈和除油的质量，以及发黑后的钝化浸油。发黑质量的好坏往往因这些工序而变化。 金属“发蓝”药液 采用碱性氧化法或酸性氧化法；使金属表面形成一层氧化膜，以防止金属表面被腐蚀，此处理过程称为“发蓝”。 黑色金属表面经“发蓝”处理后所形成的氧化膜，其外层主要是四氧化三铁，内层为氧化亚铁。 一、碱性氧化法“发蓝”药液 1．配方：硝酸钠50～100克氢氧化钠600～700克亚硝酸钠100～200克水1000克 2．制法：按配方计量后，在搅拌条件下，依次把各料加入其中，溶解，混合均匀即可。 3．说明： （1）金属表面务必洗净和干燥以后，才能进行“发篮”处理。
（2）金属器件进行“发蓝”处理条件与金属中的含碳量有关，“发蓝”药液温度及金属器件在其中的处理时间可参考下表。金属中含碳量%工作温度（℃）处理时间（分）开始终止>0.7135-13714310-300.5-0.7135-14015030-50<0.4142-145153-15540-60合金钢142-145153-15560-90 （3）每隔一星期左右按期分析溶液中硝酸钠、亚硝酸钠和氢氧化钠的含量，以便及时补充有关成分。一般使用半年后就应更换全部溶液。 （4）金属“发蓝”处理后，最好用热肥皂水漂洗数分钟，再用冷水冲洗。然后,又用热水冲洗，吹于。 二、酸性氧化法“发蓝”药液 1．配方：磷酸3～10克硝酸钙80～100克过氧化锰10～15克水1000克 2．制法：按配方计量后，在不断搅拌条件下，依次把磷酸、过氧化锰和硝酸钙加入其中，溶解，混合均匀即可。 3．说明： （1）金属器件先经洗净和干燥后才能进行“发蓝”处理。 （2）此法所得保护膜呈黑色，其主要成分是由磷酸钙和铁的氧化物所组成，其耐腐能力和机械强度均超过碱性氧化法所得的保护膜。 4.“发蓝”工作温度为100℃，处理时间为40～45分钟。在处理碳素钢时，药液中磷酸含量控制在3～5克／升；处理合金钢或铸钢时，磷酸含量控制在5～10克／升。应注意定期分析药液磷酸的含量。 5.“发蓝”处理后金属器件的清洗方法同上。
封孔剂：为了克服第二代钝化剂工艺存在的耐蚀性等难题，满足汽车部件电镀的环保高耐蚀要求， EKEM（宏正）公司通过多年的研究，在技术上取得了突破性进展，其研究表明由于三价铬钝化工艺的膜层有一定的条纹，而又没有自愈能力，影响它的耐蚀性，在钝化液中直接加入封孔剂，封孔剂采用添加直径达纳米级的微粒，能够填充钝化层的微孔，使膜层更加细密，所以膜层耐蚀性大大提高。 4．第三代三价铬钝化的生产应用 4.1 第三代三价铬钝化的使用方法与特点： 从表中可以看出，三价铬钝化的耐蚀性达到甚至超过六价铬工艺。 钝化工艺开缸（ml/L）操作条件工艺主要特点 261三价铬蓝白钝化 50-120 PH：1.5-2.0温度：18-30℃时间：8-40秒 1．膜层呈艳丽深蓝色。2．中性盐雾试验96-120H不出现白锈。 251三价铬五彩钝化 90-140 PH：1.8-2.0温度：50-70℃时间：30-90秒 1．膜层呈五彩黄绿色。2．中性盐雾试验200-300H不出现白锈。 252三价铬五彩钝化 80-120 PH：1.8-2.0温度：50-70℃时间：30-90秒 1．膜层呈五彩紫红色。2．中性盐雾试验200-300H不出现白锈。 271三价铬黑色钝化 271A：150-250271B：30-50 PH：1.6-2.3 温度：40-60℃时间：30-90秒 1．膜层呈黑色，均匀。2．不含银。3．中性盐雾试验120-200H不出现白锈。 4.2 生产条件控制与维护 4.2.1 pH值控制： pH值控制在1.6-2.5，不同钝化工艺最佳值不同。三价铬钝化液pH值一般比六价铬高。三价铬钝化液pH值的控制比六价铬要求严格。pH值太低，膜层薄，易发花， PH值太高，膜层形成速度慢，易发雾。在生产过程中，一般p H值会自动提高。不同的钝化液采用不同的酸来调整，这种方法调整在实际操作中测pH值较麻烦，因为钝化液颜色较深，pH试纸较难测出pH值。钝化液的补充中已经含有酸度，只要正常补充浓缩液，酸度可以自动恢复平衡，pH值变化不大，故不必频繁调整。 4.2.2 温度控制： 蓝白钝化在室温下进行，五彩、黑色钝化在30-80℃均可。温度越高，膜层形成速度越快，膜层越厚；温度越低，膜层形成速度越慢，膜层越薄。 4.2.3 钝化时间： 钝化时间为30-90秒。钝化时间越长，膜层越厚；钝化时间越短，膜层越薄。钝化时间太长或太短，膜层都较薄，所以要控制好时间。蓝白的钝化时间太长会使膜层蓝白带黄，不均匀，影响外观。 4.3 三价铬钝化与封闭技术 汽车部件高耐蚀的要求为150-200H不出现白锈，500-600H不出现红锈。若采用第二代或第三代钝化剂加上专用封闭剂，完全满足甚至超过汽车行业的高耐蚀要求，如 EKEM（宏正）公司的1131、1133封闭剂。1131封闭剂膜层透明、均匀。1133封闭剂，膜层透明，遮盖力强。黑色钝化层通过封闭后，膜层油亮、光滑，透出诱人的黑色。传统的封闭剂如金油等对耐蚀性的提高无显著作用。 5．三价铬钝化与镀锌工艺的选择
表面发黑处理工艺 注意事项： 1、A3钢用碱性发黑好一些。0.42~0.49 2、实际操作中，需要注意的是工件发黑前除锈和除油的质量，以及发黑后的钝化浸油。发黑质量的好坏往往因这些工序而变化。 一、碱性氧化法“发蓝”药液 1．配方：硝酸钠50～100克氢氧化钠600～700克亚硝酸钠100～200克水1000克。 比例：1-2:12-14:2-4:20 2．制法：按配方计量后，在搅拌条件下，依次把各料加入其中，溶解，混合均匀即可。 3．说明： （1）金属表面务必洗净和干燥以后，才能进行“发篮”处理。 （2）金属器件进行“发蓝”处理条件与金属中的含碳量有关，“发蓝”药液温度及金属器件在其中的处理时间可参考下表。 （3）每隔一星期左右按期分析溶液中硝酸钠、亚硝酸钠和氢氧化钠的含量，以便及时补充有关成分。一般使用半年后就应更换全部溶液。 （4）金属“发蓝”处理后，最好用热肥皂水漂洗数分钟，再用冷水冲洗。然后,又用热水冲洗，吹干。 二、酸性氧化法“发蓝”药液 1．配方：磷酸3～10克硝酸钙80～100克过氧化锰10～15克水1000克 2．制法：按配方计量后，在不断搅拌条件下，依次把磷酸、过氧化锰和硝酸钙加入其中，溶解，混合均匀即可。 3．说明： （1）金属器件先经洗净和干燥后才能进行“发蓝”处理。 （2）此法所得保护膜呈黑色，其主要成分是由磷酸钙和铁的氧化物所组成，其耐腐能力和机械强度均超过碱性氧化法所得的保护膜。 4.“发蓝”工作温度为100℃，处理时间为40～45分钟。在处理碳素钢时，药液中磷酸含量控制在3～5克／升；处理合金钢或铸钢时，磷酸含量控制在5～10克／升。应注意定期分析药液磷酸的含量。 5.“发蓝”处理后金属器件的清洗方法同上。 主要由以下工艺步骤完成： 1)清洗；

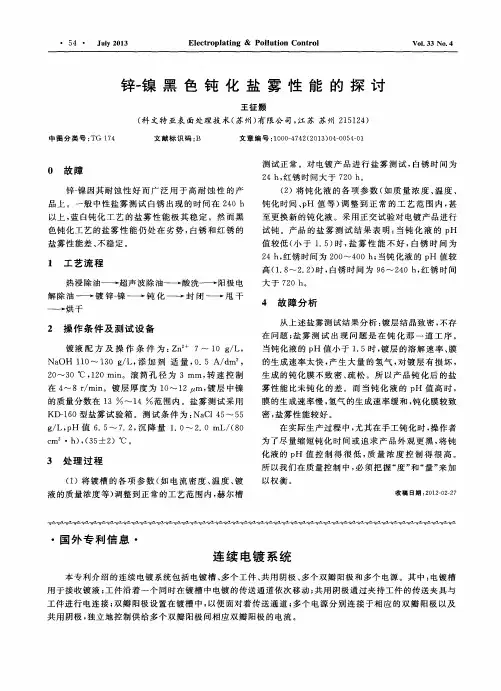

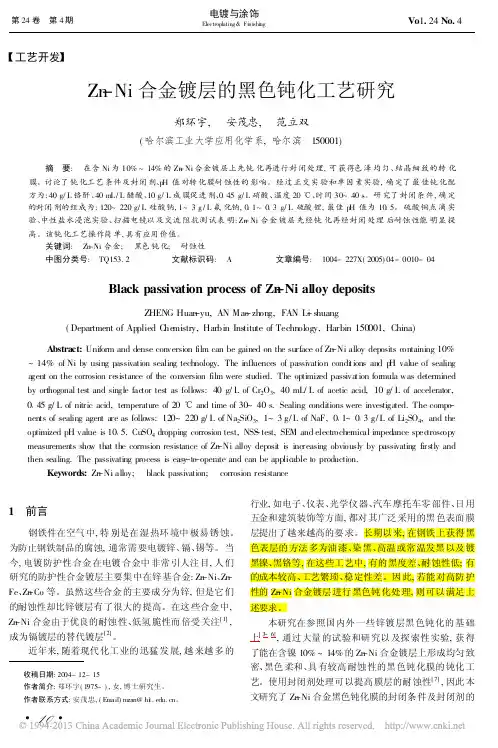

高盐雾三价铬黑锌钝化剂 本公司三价铬黑锌钝化剂,乌黑光亮,盐雾高,可达96-200小时以上,为本公 司畅销产品,质量保证,欢迎咨询 DJ-124三价铬黑锌钝化剂 本产品是一种锌镀层三价铬黑色钝化剂。可产生高光泽黑色层。达到国际环保产品要求。 一、工艺流程 镀锌——水洗2次——出光（0.5%硝酸）)——水洗2次——黑色钝化——水洗——封闭——烘干——上叻架——烘干 二、工艺参数 最佳范 围 DJ-124A 100ml/L 90-110ml/L DJ-124B 100ml/L 90-110ml/L DJ-124C 100ml/L 70-100ml/L 温度常温 PH值 2.0 1.6-2.2 时间8秒8-15秒注:124A、124B与124C在浓缩状态下不能混合！不能用不锈钢挂具或容器！ 三、消耗补充量 补充124A、124B与124C按1：1：1补充（建议按处理面积进行补充。由于受实际的使用操作条件和工件的复杂程度影响，对处理不同部件需要按现场调整补充） 四、注意 不良效果原因处理方法 A、B剂过少添加A、B 剂 表面浮灰钝化时间太长缩短钝化时 间 没有过封闭剂过封闭剂
C剂过少添加C剂表面露锌PH值太低调整PH值 钝化时间太长缩短钝化时间 镀层太薄电镀时 间延长 A、B剂不够添加A、B 剂 表面棕黄色PH值偏高或偏低调整PH值 未过封闭剂过封闭 剂 镀锌厚度要在8um以上；钝化层必须满足干燥温度和时间的固化，24 小时后方可测试盐雾；水洗时为了防止伤痕需要缓慢摇动搅拌；处理的部件建议根据形状和尺寸来改变处理时间。 高品质三价铬钝化剂系列 DJ-315三价铬彩锌钝化剂 品牌：东建型号：DJ-315 PH：2、0 处理温度：25-35C 处理时间：10-25秒产地：东莞详细说明本公司经营三价铬彩锌钝化剂，颜色鲜艳，红绿相间，盐雾高，可达72小时以上，质量保证，欢迎咨询洽谈。 三价铬蓝锌钝化剂 品牌：东建型号：DJ-123 详细说明本公司经营三价铬蓝锌钝化剂，蓝色鲜艳，清亮，蓝度高，大面积钝化不发黄，适应于酸锌、碱锌，盐雾高，可达48小时以上，质量保证，欢迎咨询洽谈。 三价铬白锌钝化剂 品牌：东建型号：DJ-121 处理温度：常温处理时间：10秒详细说明本公司经营三价铬钝化剂，外观洁白，配合DJ-190封闭剂使用，盐雾可达24-48小时以上，质量保证，欢迎咨询洽谈。
一、六价铬钝化处理 锌的化学性质活泼，在大气中容易氧化变暗，最后产生“白锈”腐蚀。镀锌后经过铬酸盐处理，以便在锌上覆盖一层化学转化膜，使活泼的金属处于钝态，这就叫锌层铬酸盐钝化处理。这层厚度只有0．5μm以下的铬酸盐薄膜，能使锌的耐蚀性能提高6倍～8倍，并赋予锌以美丽的装饰外观和抗污能力。目前钝化主要有六价铬钝化与三价铬钝化。 铬酸盐钝化不仅作为防护层，而且在一些低档产品上经白钝化，或者白钝化经有机料着色，可作为防护-装饰用途。铬酸盐钝化液由铬酸、活化剂和无机酸组成，锌与钝化液发生作用，导致锌溶解、六价铬还原成三价铬，并在反应中消耗氢离子，当锌和溶液界面上的pH值上升到3以上时，产生一系列的成膜反应，凝胶状钝化膜就在锌界面上形成。关于钝化膜形成的机理和膜层的化学组成仍有争论。一般认为锌层钝化膜是由碱式铬酸铬、碱式铬酸锌和水合三氧化铬等组成的水合物。经分析膜中三价铬含量占28．2％，六价铬占8．68％，水分占19．3％。其中三价铬是钝化膜的骨架，六价铬靠吸附、夹杂和化学键力填充于三价铬的骨架之中，故六价铬的含量直接影响钝化膜的耐蚀性。当钝化膜受到磕、划、碰伤时，在潮湿空气中六价铬可溶于水膜内，在破损处成膜给予自动修复，这是铬酸盐膜的重要优点之一。长期以来人们认为钝化膜的彩虹色是由于化学组成决定的。三价铬呈淡绿色和绿色；六价铬呈橙红至红色；不同价态和不同量的铬相混合就出现了五颜六色。这就是化学成色学说。但是它不能解释从不同角度看颜色各异；不同钝化手法可得到有层次的色阶；随钝化膜厚度增加颜色的变化规律同所见光光波所显示的颜色相同；以及干燥过程色彩变化等现象。如是我国研究者提出了物理成色即光波干涉成色的学说。 根据光波干涉原理，入射光到达钝化膜表面一部分被反射，一部分透过钝化膜由锌层表面再反射出来，于是从外表面和从内表面反射出来的光产生光程差。当光层差等于某颜色的光波之半或它的奇数倍时，就会发生光波干涉而抵消一部分，我们肉眼所见只是该色的辅色。例如钝化时间短，膜薄光波干涉发生在紫外区，这时的颜色取决于化合物的本色，如青灰色。随膜层增厚，蓝色发生光波干涉而减弱，人们看到黄色(蓝色的辅色)，依此类推，当膜厚大于0．7μm时，钝化膜又呈现本色——棕褐色。由于工件运动，膜层厚度不均匀，各种颜色交迭一起就呈现五彩缤纷的外观。 尽管如此，上述两种成色学说都还不能互相替代，有待继续研究。 钝化膜从外观可分白钝化、淡蓝色、彩虹色钝化、金黄色、黑色钝化、军绿色钝化。这些钝化膜耐蚀强弱的顺序是军绿色>黑色>彩虹色>金黄色>淡蓝色>白色。所以凡用于耐蚀目的机械零件镀锌都必须进行彩虹色钝化。 钝化液依浓度可分为高浓度、中浓度、低浓度。因钝化中生产消耗铬酸不足5％，而95％被零件带出损失，造成严重的环境污染。采用低浓度钝化液可降低生产成本、减轻污染，钝化膜质量与高浓度铬酸钝化相当，故以介绍低铬钝化为主。 (一)铬酸盐彩色钝化 1．铬酸盐彩色钝化工艺规范(见表3—1—15) 表3—1—15 铬酸盐彩色钝化工艺规范 2．组成铬酸钝化液的三要素 钝化配方虽然很多，但任何有实用价值的配方必须包括主盐、活化剂和一定的氢离 子浓度。 (1)主盐及其浓度。主盐大都采用铬酐，是成膜的主要成分，浓度可在3g／L～400g ／L的范围内变化。铬酐浓度高，反应速度快，钝化时间缩短，浓度低则相反。低浓度一般
三价铬钝化配方系列之红色彩色钝化 （周生电镀导师） PM-7531偏红色彩色钝化剂是一种液体浓缩液，它可在锌和镉表面产生很吸引人的偏红色彩色钝化膜，具有极佳的耐腐蚀性能。三价铬系列钝化剂包括蓝白、超蓝色钝化、彩虹钝化、黑色、军绿色钝化等，可以满足用户多种需求。 周生电镀导师之（@q）：（3）（8）（0）（6）（8）（5）（5）（0）（9） 电镀导师之[（微）（Xin）]：（1）（3）（6）（5）（7）（2）（0）（1）（4）（7）（0） ●配方平台不断发展完善 我们的配方平台包含的成熟量产商业种类多，已有AN美特、乐思、罗哈、麦德美、国内知名公等量产成熟的药水配方。钝化方面有集*胜、迪索普、麦德美等知名公司配方。 我们的配方平台帮助了很多中小企业提高产品技术水平，也有不少个人因此创业成功，帮助国内企业抢占国外知名企业市场，提升国产占有率是我们长期追求的目标。 ●配方说明 目前市场上有很多类似抄袭的，或者是买过部分配方后再次转卖的，他们有时候会改动数据，而且不会有后期的改进和升级。他们甚至建立Q群或者微@信群推广配方，我们没有建立任何群。一切建&群的都是假冒。（本*公*告*长*期*有*效）。有些号称配方公开的公司，其实公开的是代号配方，靠高价卖代号原料赚取高额利润，希望买配方的用户不要被此类广*告忽悠。 ●配制步骤 PM-7531溶液的配制可按以下方法操作，首先在已清洗干净的钝化槽中加入1/2体积的水，然后在槽中加入需要量的PM-7531，最后加水至操作水位，并彻底混合均匀，将此溶液
的温度调至所需标准，即准备就绪。 新配制时请在每升水中加入PM-7531（15ml），并加入少量的锌粉或已镀锌工件，另外也可以采用加入少量原旧溶液或咨询达美公司。 ●注意事项 PM-7531是一种强氧化剂，会灼伤皮肤，避免接触到皮肤和眼睛，穿上防护服和安全皮靴，若意外接触到，应立即用大量的冷水冲洗，有必要应立即寻求医疗护理。 ●废水处理 公司可根据顾客需要来提供完整处理方法，具体排放可向当地废水管理部门询问。
