ECDIS探索--电子海图的显示1 概要本文主要SE ECDIS海图显示以及海图显示实现的介绍。
2 海图的显示种类SE ECDIS海图显示应分为以下三种类型：基本显示、标准显示和所有其他的显示，SE ECDIS还可以自定义显示。
2.1基本显示基本显示为永久保留在ECDIS海图显示上的信息，其包括：(1) 关于海图显示的信息（比例尺、范围、指北符号、光标、比例尺、纬度、覆盖对象、北向箭头、不完全调查区域等等）(2) 陆地区域（桥、桥塔、空中电缆、传送带、空中管道、近海平台、海岸线、冰川、海岸线建设、建筑群、栅栏、水源、废船、浮码头、油栅、木吊杆、洪水拦河坝、码头、水道、江河等等）(3) 深度（本船的安全等深线、深水区域、海岸线（高潮水位））(4)水下危险（安全等深线所定义的安全水域内的水下孤立危险物，其水下深度小于安全等深线;安全等深线所定义的安全水域内的孤立危险物，如固定结构和架空电缆等）基本显示如图所示:2.2标准显示标准显示指的是海图首次被SE ECDIS显示在屏幕上的部分(在进行航线设计和航路监控时至少应使用的显示模式)。
标准显示包括：(1) 基本显示(2) 关于海图显示的信息（未知对象、一般对象、海图比例范围、越过比例数据海图比例尺边界等等）(3) 重要的海岸特征（浮标、立标、其它助航标志及固定结构;视觉和雷达显著物标;河岸、湖、湖岸、斜坡、斜坡顶端、堤、堤道、水坝、外表可见对象、建设区）(4) 深处（深度小于安全等深线的区域、扫描区域）(5) 禁航区和限制区域；(6) 河床危险物（停泊处锚索、河床隧道、波形沙滩等等）(8) 船舶定线系统和渡轮航线（领航线、交通航线、深水航线、交通缺口区域、交通缺口航线、交通环状交叉路口、交通十字路口、危险区域）(9) 服务（登船点、信号站等等）......如下图所示2.3所有其他的显示默认不显示，可根据需要决定显示或不显示的信息，例如：(1)海图信息（数据的精确度，测量可靠性，数据的测量来源质量，应用于失事区域和点的空间对象，岩礁和阻碍物，航海出版物，数据比例和覆盖范围，磁差（地磁变化，局部地磁异常），经纬线图网，海底电缆和管线，助航标志的详细信息， ENC版本日期，最近更新海图图号，地名等等）(2)自然现象（沙丘，丘陵，山脊，悬崖峭壁，等深线和海拔，树，植被，红树林，沼泽，江河/湖泊，急流，瀑布，等等）(3)水深点，河床信息，岩礁，失事，阻碍，管道，电缆,等等(4)行政区域（水产业地区，临近地带，独立经济区，国家领土区域，领海，领海基线等等）(5) 服务（雷达站，无线电广播站，海岸警备队驻地，援救驻地，小工艺设备等等）......2.4 自定义显示除了显示在基本模式中的对象，其他对象类型是否显示在海图上取决于使用者。
电子海图-ECDIS理论课一：电子海图与电子海图系统1.1 电子海图定义与种类矢量电子海图Vector chart是指以矢量形式（也就是通常所说的图形方式）表示的数字海图。
数字化的海图信息分类存储，可以查询任意图标的细节（如灯标的位置、颜色、周期等），海图要素分层显示，使用者可以根据需求选择不同层次的信息量（例如只显示小于10米的水深），能设置警戒区、危险区的自动报警，还可以查询其他航海信息（如港口设施、潮汐变化、海流矢量等）。
有人把矢量海图称为“智能化电子海图”，有S57、S63等格式。
光栅电子海图是指以栅格形式（也就是通常所说的图像方式）表示的数字海图，国际标准的栅格电子海图被称为“Raster Navigational Chart（RNC）”目前世界上主要的RNC产品有：英国海道测量局（UKHO）生产的ARCS和美国国家海洋及大气管理局（NOAA）生产的RNC。
(1)光栅海图“忠实地”反映出纸海图上面所有的信息(如岸线、等高线、水深点、障碍物等)，并且色彩、符号与传统纸海图保持一致。
航海人员对这种海图很有熟悉感，对他们进行培训较容易，能较快掌握这种系统的使用方法。
(2)具有同纸海图一样的精度和可靠性，能完成标准导航任务，而且信息更多。
(3)光栅海图的数字信息文件是一种图像文件，形成过程简单、可行。
这些信息未经分门别类，因此不能对光栅海图进行查询式操作(如查询本船周围某一个距离内的危险物情况，本船周围水深情况等)。
(4)当加入其他信息时，图像变得杂乱无章。
(5)不能任意旋转海图方向，不能提供自动深度报警。
(6)一般比矢量海图占用空间大。
海图ENCIMO MSC 232（82）性能标准对ENC的定义为：“电子航海图（ENC）系指由政府，或政府授权的航道测量机构或其他相关政府机构发布的与ECDIS一起使用的数据库，其内容、结构和格式都已标准化，并符合IHO标准。
ENC包含安全航行所需的所有海图信息，并可包含纸质海图上没有但可视为安全航行所需的补充信息（例如航行指南）。

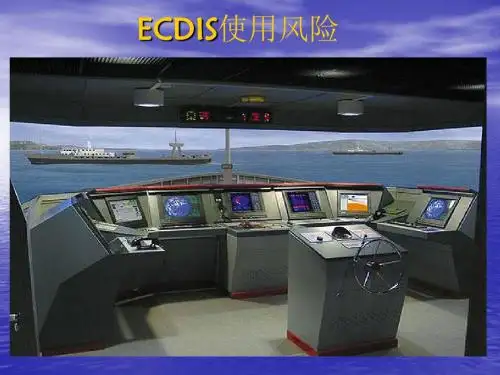

一电子海图系统1电子海图EC 矢量海图光栅海图 3 2标准电子海图 RNC ENC 4 3电子海图应用系统 SENC 5 4电子海图标准 imo ecdis S-52 S-57 S-63 IEC 61174 6 5国内ECS标准 9 6ECDIS硬件，软件组成 10 7ECDIS取代纸质海图 13二电子海图数据程序库1数据模型空间对象，特征对象 14 2数据封装 ENC制作 17 3数据显示分三层显示 20 4数据优先级顺序 22 5数据可信度和数据改正 25三电子海图功能和应用1海图显示方式海图载入比例尺变化运动模式显示方向 29 2背景设置显示符号 31 3强调显示 32 4辅助显示 33 5航海信息查询海图信息传感器信息查询方法 35 6海图改正自动，手动 36 7船员注记 38 8系统报警与指示参数设置海图报警设备报警航行预警航行报警 40 9航线设计与航次计划 43 10航行监控 45 11航行状态航行记录 47 12轨迹存储 48四电子海图的风险1海图数据误差海图坐标系，方位，传感器设备 50 2船位误差 51 3外部设备误差系统操作误差 52 4系统可靠性显示信息 ECDIS 设置系统设备保养系统软件维护驾驶台设置电力供应 55 5备用设备 56电子海图考试要点课程内容：ECDIS理论与实操1.1 电子海图与标准电子海图1、电子海图（Electronic chart）是在显示器上显示出海图信息和其它航海信息，所以也称为“（）”。
电子海图和其应用环境组成（）。
电子海图按照制作方法可分为（）和（）两种。
屏幕海图、电子海图系统、矢量电子海图、光栅电子海图2、矢量电子海图是以( )形式表示的（）海图。
海域中的每个要素是以（）的形式存储在电子海图数据文件中。
矢量电子海图被称为（）。
矢量、数字、几何图元、智能电子海图3、光栅电子海图是以（）形式表示的数字海图，通过对纸质海图的一次性（），形成单一的数字信息文件，以（）的排列反映海图中的要素，依靠眼睛识别航海要素。
