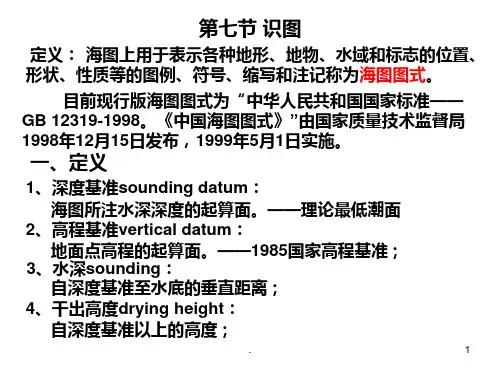

到桥下净空宽度中下梁最低点的垂直距离； 7、比高relative elevation： 自地物、地貌基部地面至顶端的高度； 8、方位bearing： 海图上表示的方位系测者由海上观测目标的真方位；
9、海岸线coastline： 平均大潮高潮时水陆分界的痕迹线。
.
2
二、海图标题栏与图廓注记
.
3
二、海图标题栏与图廓注记
非危险沉船是指深度大于20m的沉船。深度不明，但不 影响水面航行的沉船用此符号表示。
非危险沉船
.
21
4、其他航行障碍物
深度不明的障碍物用此符号表示。右图为不依比例符号， 危险线内设浅蓝实色。
深度不明的障碍物
已知最浅深度的障碍物，危险线内按实际深度设色。
已知深度的障碍物
.
22
4、航行障碍物——其他
2．几何图形符号（圆形、正方形、长方形、星形等），以 图形的中心为地物实地中心位置；
3．宽底符号，以底部中心点为地物实地中心位置； 4．底部为直角形的符号 ，以交叉点为地物实地中心位置； 5．数种图形组成的地物符号，以下方图形的中心为地物实
地中心位置； 6．不按比例尺描绘的其他符号以符号的中心为地物实地的
已知障碍物性质的、如钢管、锅炉等应加注相应名称， 深水炸弹、未爆炸弹等注“炸弹”。
已知障碍物性质 已知障碍物顶端距海底高度用此符号表示。危险线内应 根据其所在区域深度及障碍物海底高度估算其深度，并根据 估算深度设色。
已知障碍物距海底高度
.
23
4、其他航行障碍物
采用扫海设备扫海或潜水员探测的最浅深度的障碍 物。危险线内按实际深度设色。
部分船体露出的沉船 仅桅杆露出在深度基准面以上的沉船用此符号表示。
仅桅杆露出的沉船

二、E-navigator、E-NP、ADP
1. E-navigator
➢ 软件认识熟悉；熟读说明书 ➢ 基本操作步骤： Install --- Active ---- Catalogue Update (check Status) --- Apply Chart* --- Install Permits & Install Chart Data Base* --- Update Charts*
7
1）电子海图显示
➢ 合适的比例尺（Best Scale）
电子海图图层较多，同一个区域可能有不同比例尺的海图，因此在读取海图信 息时需要选择BEST SCALE后再进行适当的放大缩小，但是同时要保证右上 角显示的海图尺寸小圆点为绿色；若显示土黄色，可能会造成一些海图信息 无法显示。在航行和航线设计航线时，读取海图信息一定要注意比例尺的调 节。
电子海图（ECDIS）培训
Electronic Chart Display & Information System
主 要 内 容：
一 电子海图（ECDIS） 二 E-navigator、E-NP、ADP 三 PSC 检查相关事宜
2
一、电子海图（ECDIS）
驾驶台电子海图: MASTER 及 BACKUP
➢ 默认开启的报警 ➢ 开航前和航线监控前应检查报警的开关及设置 ➢ 靠港时报警较多，如果引航员要求，可暂时关闭这些报警。但
是靠港后一定记得重新开启。以备检查需要。
14
6）Nav Line & No go-Area/line
Nav Line & No go-Area/line 相当于在纸制海图上做 Remark，可以将VTS、 Pilot Station、ECA区、Piracy Area、Ballast Water 更换、特殊报告区等标注 在 电 子 海 图 上 ， 提 醒 驾 驶 员 适 时 操 作 。 一 些 特 殊 区 域 ， 如 ： Singapore &Malacca Strait VTS、USA/Canada - ECA区域、夏季载重线水域、海盗区范 围、Panama Canal、美国鲸鱼区、Australia 大堡礁水域等可以分别 输入 ECDIS中，可以随时调出参考。

海图的绘制和更新
绘制和更新海图是一个复杂而精细的过程。它涉及测量、海洋调查、数据分 析和绘图技术等多个步骤，以确保海图的准确性和实时性。
如何使用海图进行航海
本节将介绍如何正确使用海图进行航海。包括读取海图上的信息、解读海图上的标记和符号，以及规划航线和 避免潜在的危险。
结论和要点
在本课程中，我们深入了解了海图的定义、作用和种类。学习了海图上的元素和符号，以及海图的绘制和更新 过程。最后，我们学会了如何使用海图进行航海。
《海图基础知识》PPT课 件
这是一份关于海图基础知识的课件，旨在帮助大家深入了解海图的定义、作 用、种类以及绘制和更新过程。通过本课件，你将学会如何使用海图进行航 海。
课程介绍
本节将介绍《海图基础知识》课程的内容和目标。我们将探讨海图在航海中 的重要性，以及学习海图知识的意义和实际应用。
海图的定义和作用
海图是一种专门绘制的海洋地图，用于在海上进行导航和航行。它们提供了 水深、礁石、航道、港口等关键信息，帮助船舶安全通行。
ቤተ መጻሕፍቲ ባይዱ
海图的种类
海图分为航行海图、港口海图和特殊用途海图等不同类型。每种类型的海图 都有特定的用途和绘制标准，以满足不同航行需求和安全要求。
海图上的元素和符号
海图上包含各种元素和符号，如航标、浮标、岛屿、船舶等。这些标记和符 号提供了重要的航行信息，帮助船舶确定位置和规划航线。

考。
16
7）NAVTEX 信息功能 ----- 澳洲PSC检查项目
➢ 基本操作、设置（Mask）
➢ 信息读取 ➢ MSI 标注等
ECDIS 接入 NAVTEX 功能 优点：为读取MSI省时省力 缺点：不熟悉操作，容易出问题
17
15
几点建议：
➢ 最好对Route和 Nav line And No-go Area/Line 进行命名，并且分类储存，比如像美国
加拿大的低硫油区，巴西船位报告区，海盗区，以及一些 VTS 报告区等等，这些区域是长 期使用并且很少变化的，所以我们只需要输入一次，后面就不用重复画了，不需要时也可 以 Hide . ➢ 一些比较重要的记录，比如压载水更换记录我们也可以将其单独存放，这样方便检查 官查看也方便我们自己使用。 ➢ 每个航次的Mark文件夹可以以航次编号或出发港目的港命名，并隔段时间进行清理一 些临时MARK，也可以将其 Hide . ➢ Route和Nav line And No-go Area/Line的存储文件夹有限，我们最好分类整理与管理， 具体可以根据个人习惯。(英文是Housekeeping，就像房间的东西要整理，井然有序一样， 这样要找一个东西就很容易找到 )。 ➢ 休假时可以将合同期内的所有Route和Nav line And No-go Area/Line 复制下来，若下条 船也是 TKK 型电子海图可以参考亦或直接使用，以便航线积累，为以后航线设计提供参
一般： Shallow Contour --- 1.1 d Safety Depth --- 1.5 d Safety Contour --- 1.5 d （下图） Deep Contour --- 2.0 d （其中d为航次最大吃水 ）
注：考虑下沉量,富裕水深,海图精度等；实际中有时为 了海图看起来更清晰，Shallow Contour 设置有时也可适 当小一点,但是这个应慎用.

和传递。
三、主要电子海图提供商
1.英国水道测量局
2.挪威C-MAP公司
3.英国船商有限公司
4.德国Seven
CS公司 5.中国人民解放军海军司令部航海保证部
2.电子海图显示与信息系统的功能
⑴海图显示
⑵海图作业 ⑶海图改正 达信息处理
⑺航路监视 ⑻航行记录
2.电子海图显示与信息系统的主要优点
⑴海图信息的选择显示
⑵海图改正简单易行
⑶海图附加资料的提供 ⑷船舶驾驶自动化水平的提高 ⑸提高航行安全性 ⑹海图数据存储在磁盘或光盘中，易于保管
第八节 电子海图
一、电子海图及其系统
1.电子海图及其分类 ⑴按制作方法分 ①矢量化海图(vector charts) ②光栅扫描海图(raster charts) ⑵按数据库结构分 ①有边界电子海图 ②无边界电子海图

2.电子海图系统(Electronic Chart System,ECS) 是一种集成式的导航系统，它在使用电子海图的基 础上，完成综合的船舶驾驶任务。 3.国际标准与规定 ⑴国际水道组织(IHO)关于电子海图及系统标准 ①关于ECDIS的海图内容与显示方面的规定(S-52) ②数子化水道测量数据的传送标准(S-57) ③数据保护方案(S-63) (2)国际海事组织(IMO)制定ECDIS性能标准 (3)国际电工委员会(IEC)制定ECDIS硬件性能和测试 标准


二、电子海图显示与信息系统(ECDIS)
1.电子海图显示与信息系统的组成P59
⑴硬件部分:符合S-52标准要求的船用计算机系统。 ⑵软件构成

一、S-52标准介绍
2、主要内容
符号化区域、线和点以及文本的规范 ECDIS新符号
2）识别不安全深度的特殊的ECDIS海图符号
本船安全等深线 深度带色调： 2色、4色 “深度小于安全等深线”填充图案 本船安全深度 孤立危险物
一、S-52标准介绍
2、主要内容
符号化区域、线和点以及文本的规范 ECDIS新符号
综合考虑事项 操作考虑事项 显示信息的组织
一、S-52标准介绍
2、主要内容
综合考虑事项
设计考虑
考虑确ECDIS信息的显示始终清晰明确，要 素的表示及其意义必须准确无误。基本准则 是使用精心设计的符号及颜色使显示简洁明 了。
一、S-52标准介绍
2、主要内容
综合考虑事项
显示信息的多样
— 物理上的海图的信息（如海岸线、等深线、浮标）； — 导航线、航道、指定区域、警告等； — 来自航标表的增补HO信息等； — 附加的当地海图信息、用户注释、生产商的信息； — 海图作业如计划航线、电子方位线和范围圈（距离环） — 本船位置及速度、船舶航向及转向速率、航迹等； — 定位精度或与辅助定位系统进行的位置核对；船舶操纵 选择（根据船舶的特性）；航海数字信息（船舶的经纬度、 船首向、航向等）； — 雷达及其他传感器信息； — AIS信息； — 由ECDIS发出的航行报警或警告；
一、S-52标准介绍
2、主要内容
颜
配色基本原则： 黑/白：用于海上和陆地上的重要航海要素，这些要素需要通过
色
与背景色的强烈对比来突出（如小于安全深度的水深）。
规
白/黑：用于较深安全的水域。 灰色：用于航海要素，与黑色要素相比，它未必不重要，只是无
范
需强调而已（如非危险水深）。

1
海图漫游
鼠标点击漫游 鼠标左键单击海图任意点，即在不改变当前海图显示比例尺
的情况下，以鼠标点击位置为显示中心，移动海图。
键盘输入海图中心和比例尺 通过对话框的方式，允许用户输入某点的地理坐标和显示
比例尺，系统将以该输入点的地理坐标为显示中心，并以输入 的显示比例尺来显示海图。
1画Βιβλιοθήκη 回退/前进系统随时记录当前海图的显示状态； 对于海图漫游、缩放等操作，系统可通过回退/前进操作 返回上一次/下一次的海图状态； “回退”和“前进”操作的最大次数可通过系统配置由用 户自行选择设置。
六种场景
按照IHO S-52规定，操作界面背景和字体颜色也进行相应 的变化。
1
“书签”管理
“书签”是指系统对当前海图显示内容的记忆功能。该 功能使用户能够更快捷地跳转到既定的海图内容。书签管 理的内容包括 ：
添加书签：输入书签名称和地理坐标，可为当前海图 创建一个书签。 编辑书签：打开已定义的书签，可编辑书签并保存。 转到书签：可通过一键式操作，立即跳转到该书签定 义时的海图范围。 删除书签：用户可以随时删除已定义的书签。
1
海图显示方式控制
按照IHO S-52的规定，可选择“基本显示”、“标准显示” 或“全部显示” ，或者选择“自定义显示”，相应地显示 或屏蔽部分海图信息，实现海图的分层显示控制。
基本显示 标准显示 全部显示 自定义显示
1
海图背景
按照IHO S-52规定，系统有六种显示背景供用户选择，即 “白天”、“多云白背景”、“多云黑背景”、 “黄昏” 和“黑夜-带有过滤器”、“黑夜-不带有过滤器”，以适 应不同的室内亮度；
海大航科位于大连市高新园区七贤岭学子街2号，是大连市高新技术园 区创业中心的重点孵化企业。

2）电子海图显示及信息系统和电子海图 显示系统(ECS)研发、推广应用情况
由于电子海图显示及应用系统比较昂
贵，一时难以全面推广，许多国家研 发了一种比较简单的电子海图显示系 统，这种电子海图显示系统一般只有 与卫星全球定位系统(GPS)的接口，不 要求与多种航海仪器连接，不完全满 足国际海事组织的要求，但由于价格 较低，推广较快(图5-5 小船用电子海 图系统)。


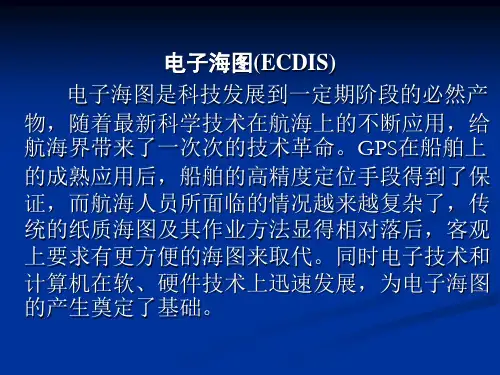

一、概述 1.1电子海图的发展 电子海图的发展经历了由“纸质海图的电 子复制品”到“电子海图显示与信息系统” （Electronic chart display and information system, 简称ECDIS）的质的演变。开始阶 段，虽然各厂家生产出很多不同种类的海 图电子产品，但这一时期的海图电子产品 末获得广泛的推广和使用，主要的原因在 于海图电子产品的法律地位及其设备使用 的可靠性末得到公约的确认。
电子海图的发展
随后，加拿大、挪威、日本、澳大利 亚、新加坡等国制作出了符合该标准 的电子海图，经过测试，这些不同海 道测量机关制作的电子海图相容性好， 表明标准已经基本成熟。由于基于S-57 第三版的电子海图制作较为耗时，因 此，在1998年底，国际海事组织航行安 全分委会同意在缺乏S- 57第三版电子 海图的水域，可以采用光栅海图作为 过渡时期的电子海图替代物。
图5-4 电子海图覆盖区域



1.2 电子海图发展现状 1）世界各地区及主要海道国家电子海图生产 制作情况 根据国际海道测量组织最近提供的资料，各国 电子海图覆盖情况大致如下：北美洲、南美洲、 欧洲、北非、南非、印度洋北部、亚洲大部、澳 大利亚等沿海国家领海水域已经被各种比例尺的 电子海图覆盖。但中美洲、东非和西非国家领海 及附近水域、亚洲的印度尼西亚领海及附近水域 还没有电子海图覆盖。国际水域小比例尺电子海 图，各地区海道测量委员会正在加紧制作。
