某三甲综合医院电气设计某三甲综合医院电气设计近年来，随着医疗技术的不断进步，医院日益注重安全可靠的供电保障。
因此，本文旨在对某三甲综合医院的电气设计进行探讨，分析现状，并提出改进建议。
首先，我们需要了解该医院的电气设计状况。
经过调研，该医院的电气设计整体上还算合理，各用电区域划分明确、用电负荷均衡。
但是，仍存在一些问题：一是电缆走线不整齐，存在交叉等情况。
这给定位故障带来了困难，也增加了电路故障的风险；二是部分线路连接方式不可靠，容易松动甚至引发火灾等事故；三是部分大功率负载存在单独开关电源的现象，容易引起电网电压波动，可能对其他重要设备带来影响。
针对这些问题，为了保障医院的应急抢救和安全供电，我们提出以下改进建议：一是对电缆走线进行规范化管理，实行非交叉、先进先出、分类放置；二是加强线路的连接安全性，采用接线端子盒、卡扣等连接方式，在整体配电箱和开关柜中统一布线；三是合理安装无功补偿装置，缩小医院内与外部电网的功率差距，给整个系统提供稳定的电压和电流。
此外，在日常维护中，我们还需要关注以下几个方面：一是经常进行设备巡检、清洁、保养，及时排除隐患；二是对电气设备运行参数进行全面跟踪，确保设备的稳定运行；三是对发生故障时进行及时修复，保证医疗工作的正常进行。
本文就某三甲综合医院电气设计的现状和改进建议进行了探讨。
相信随着技术的进步和建议的实施，将会给医院的供电保障和医疗工作的安全性提供更完善的保障。
针对电缆走线的规范化管理，我们建议采用非交叉、先进先出、分类放置的方式。
这种方式能够有效防止多条电缆的交叉和错绕，提高电缆定位和检修的准确性和效率。
同时，根据电缆走线的长度、环境等条件，选择合适的接头、支吊架、保护管和标识方法，保证电缆走线的安全性和可靠性。
另外，要加强对电缆走线的维护管理，定期进行清洁、检查、测试等工作，及时发现问题并解决。
对于线路连接的问题，我们建议采用接线端子盒、卡扣等连接方式。
这种连接方式相对于普通的插头插座连接更加安全可靠，能够避免插拔不牢、松动、导致火灾等问题。
某三甲综合医院电气设计摘要】结合某三甲综合医院迁建工程电气设计案例，围绕综合性医院负荷分级、供电方案、配电系统、接地、照明设计等方面探讨医院建筑的电气设计。
【关键词】三甲综合医院；电气设计；医疗场所局部IT系统引言随着人民生活水平的提高，医院建筑越来越受人民关注，综合性医院作为集患者、陪同家属、医护人员及科研教学等在一起的特殊场所，有别于一般的公共建筑。
因患者一般身心健康上都存在一定的障碍，且门诊量大、人员流动性强，科室分区多，医疗设备复杂等因素，对供电可靠性、安全性提出极高的要求，也对如何营造便捷、舒适的就诊环境提出了较高的要求。
本文结合某三甲综合医院工程设计实例，介绍了医院设计过程中需要注意的相关问题，以供类似工程设计时参考。
1 项目概况某三甲综合医院，是集医疗、急救、科研、教学、康复、查体、预防保健、健康促进为一体的现代化综合性医院，建成后将具有齐全的门急诊科室和设备先进的医学诊疗部门基地。
本项目为地下1层，地上16层，建筑高度61.35米，总建筑面积约为84046平方米，编制床位617张，一类高层。
2 供配电系统设计2.1 负荷等级依据《民用建筑电气设计规范》JGJ16-2008、《医疗建筑电气设计规范》JGJ 312-2013、《综合医院建筑设计规范》GB 51039-2014，划分负荷级别及医疗场所自动恢复供电时间要求。
一级负荷中特别重要负荷：重症监护室、抢救室、手术室、术前准备室、术后复苏室、麻醉室等涉及患者生命安全的设备（如呼吸机等）及其照明用电；一级负荷：消防设备（包括消火栓给水泵、自动喷水给水泵、消防电梯、防排烟风机、火灾自动报警装置、消防控制中心、事故照明等）用电，急诊部、监护病房、手术室、血液病房的净化室、血液透析室、病理切片分析、核磁共振、介入治疗CT及X光机扫描室、血库、高压氧舱、加速器机房、治疗室、及配血室的动力照明用电，培养箱、恒温箱用电，走道照明，百级洁净手术室空调系统用电，重症呼吸道感染区的通风系统用电，客梯、生活供水设备等；二级负荷：其它手术室空调系统用电，电子显微镜、一般诊断用CT及X光机用电，中心（消毒）供应室，空气净化机组，贵重药品冷库、太平柜等为二级负荷；三级负荷：普通空调等一二级负荷之外的其他负荷。
浅谈某医院住院楼电气设计摘要：本文结合某医院，简要论述了医院电气设计中涉及的供电方案、配电、照明、接地等系统，同时提出一些设计中注意的问题。
关键词：医院建筑电气设计电气安全接地系统随着现代医疗科学技术的发展，使越来越多的医疗电气设备和医用电子仪器应用于医院的临床诊断和治疗，从而使用电方式更加复杂，用电量大幅度增加。
因此医院对用电质量及其安全性也提出了更高的要求，安全供电成为医院日常经营、救治、护理过程中的重要环节，对手术室、icu监护室及ccu监护室这些特殊医疗场所显得尤为重要。
0 项目概况该项目为新建工程。
总建筑面积为：25640.0m2，建盖层数为地上十二层，地下二层，建筑高度为46.900m。
设计床位数300床。
本项目为一类高层建筑，耐火等级为一级。
本心血管医院住院楼包括：胸外科护理单元4个及icu监护室1个，心内科护理单元4个及ccu监护室1个，手术层。
并设有功能科、设备用房、肿瘤中心及地下两层车库。
1 供电负荷等级划分该建筑为一级负荷用电单位，是一类高层建筑物，所有的消防负荷（包括消防电梯、正压送风机、排烟风机、应急照明及应急疏散照明等）、手术部、生活变频水泵、供养机房、吸引机房、地下机械停车设备、百级洁净度手术室空调系统等划属为一级负荷；手术室、icu监护室及ccu监护室用电负荷为一级负荷中的特别重要的负荷；医梯、客梯和除百级以外的手术室空调系统用电为二级负荷；其余均为三级负荷。
2 供电方案根据《综合医院建筑设计规范》、《民用建筑电气设计规范》、并参考国际iec相关标准的要求。
该项目在地下一层设置变配电室，采用两路独立的10kv电源供电，另外自备柴油发电机作为第三电源，对于手术室、icu监护室及ccu监护室等特别重要负荷另配eps 应急电源以满足对转换时间和对供电连续性的要求。
根据负荷计算及医院用电的特殊性，本项目设置了两台干式变压器(两台800kva)，两台变压器同时工作，又互为备用。
某医院电气设计介绍摘要本文以某二级医院的设计为例，从供配电系统、低压配电系统等方面对二级医院电气设计的特点进行简单介绍。
关键词二级医院电气设计照明人防救护站电气节能AbstractIn this paper, a secondary hospital design as an example,from the power supply and distribution system, low voltage power distribution system of a brief introduction to the characteristics of electric design of secondary hospital.KeywordsThe secondary hospital , Electrical design,illumination,Civil air defense ambulance station,Electrical energy saving引言近年来，随着国家经济的快速发展、社会的进步、人类生活水平的不断提高，人类的健康问题越来越受到关注，各种医疗建筑像雨后春笋般蓬勃发展！在医疗建筑设计的很多环节中，电气设计是很重要也是很基础的一个环节,越来越多的先进技术和医疗设备的应用，对电气设计提出了越来越高的要求。
作者结合某二级医院，简单介绍其电气设计特点。
2.二级医院二级医院是向含有多个社区的地区（人口一般在数十万左右）提供医疗为主，兼顾预防、保健和康复医疗服务并承担一定教学和科研任务的综合或专科的地区性医疗机构。
3.项目概况该项目为北京市某医院改扩建及综合楼工程，本次设计为新建综合楼工程.新建综合楼包括康复病房、行政办公、部分医技用房及地下车库等功能。
新建综合楼总建筑面积34860m2，其中地上16669m2，地下18191m2。
新建综合楼地上6层，地下3层，为多层医疗建筑.建筑高度23.6m（病房部分女儿墙至其室外地面的高度）. 医院总床位数200床，均为老年康复病房。
医院电气设计概述摘要：本文结合工程实例阐述医院电气设计与一般民用建筑的几点区别及注意事项，供业内人士参考。
关键词：医院电气，低压配电，照明，接地，弱电系统Abstract: combining with engineering examples electrical design and general hospital civil building of some differences and attentionMatters for industry insiders reference.Keywords: hospital electric, low voltage distribution, lighting, grounding, weak electric system随着生活水平的提高，人们对医院建筑电气设计的要求也日渐提高，在满足病人就医的条件下，应充分考虑以人为本，节约能源，为病人创造一个便捷、舒适的就医环境。
以下是对医院电气设计的几点概述：一、工程概况该工程位于上海市，为全国示范性国家中医临床研究基地。
主体建筑为十七层病房综合楼、十层实验楼及两层地下室，总建筑面积为5.3万m2 ，最大建筑高度为72m，属三类甲等医院，为一类建筑。
地下一层为体检中心、变配电间及锅炉房等设备机房；地下二层平时为地下车库，战时兼人防工程，还设有水泵房及污水处理站。
病房综合楼地上共17层，主要由门诊、病房、医技用房及相关配套用房等组成。
其中一层为住院部大厅及门诊大厅，二层为挂号收费大厅及医技用房，三至八层为门诊区，九至十七层为病房区，共设病床397床；实验楼一至二楼为公共交流区，主要为会议室、培训室，三至十层为实验室，是国家重点科研实验中心。
二、负荷等级该项目采用两路10KV电源专线供电，两路电源同时工作，互为备用。
除消防负荷、应急照明、生活泵、污水处理、锅炉房、弱电总机房等负荷为一级负荷外，还有许多医疗设备用电属于一级负荷，如急诊部、监护病房、血液净化室、病理切片分析、血透、ＣＴ扫描室、核磁共振等采用双电源供电末端自切；客梯用电、自动扶梯电源、高级病房用电等为二级负荷，对于一级负荷中特别重要负荷如重症ICU、抢救室、手术室、氧气供应室等涉及患者生命安全的设备及必须持续供电的医疗实验设备等除采用双电源供电外，增设应急电源供电，以保证重要负荷的供电可靠性、连续性。
电气设计说明一、设计依据1《民用建筑电气设计规范》JGJ/T16-2008；2《高层民用建筑设计防火规范》GB50045-95(2005版)3《低压配电设计规范》GB50054-95；4《建筑物防雷设计规范》GB50057-94(2000版)；5《建筑照明设计标准》GB50034-2004；6《汽车库、修车库、停车场设计防火规范》GB 50067-97；7 适用于本项目的其它国家设计标准、相关标准及本项目业主的设计要求。
8 内部各专业提供资料。
二、设计范围(1)变、配电系统；(2)照明配电系统；(3)防雷接地系统；(4)综合布线系统；(5)火灾自动报警及联动控制系统；(6)医护呼叫对讲系统；(7)门禁系统(8)闭路电视保安监视系统；(9)有线电视系统。
三、变、配电系统1.负荷等级划分：住院大楼手术室的医疗设备及其空调设备、火灾报警及联动控制设备、消防泵、消防电梯、排烟风机、加压风机、安监控系统、应急照明、疏散照明、分娩室照明等属一级负荷。
X光机等医疗设备、客梯等属二级负荷。
一般照明及动力负荷为三级负荷。
2.负荷估算：本工程用电设备总容量约为：Pe=1259kW；总计算负荷约为Pjs=1007kW，设计变压器总装机容量为1600kVA。
3.电源：本工程的电源由市政电网引来两路独立10kV电源供电，两路源同时工作，互为备用，每路10kV电源均能承担全部负荷。
高压系统电压等级为10kV，低压系统电压等级为～220V／380V。
低压配电采用放射式与树干式相结合的方式，对于单台容量较大的负荷或重要负荷，如：水泵房、电梯机房、消防控制中心等设备采用放射式供电；对于一般负荷采用干式与放射式相结合的供电方式。
本工程的手术室、分娩室照明、消防动力设备、应急照明、重要手术室的空调设备、重要医技设备、变配电所用电等采用双电源供电，并在末端互投。
洁净手术室内部用电应与辅助用电分开，每个手术室的干线单独敷设；洁净手术室的电源线路除应满足室内医疗设备及装置的总用电需求外，且其供电容量不宜小于8kVA。

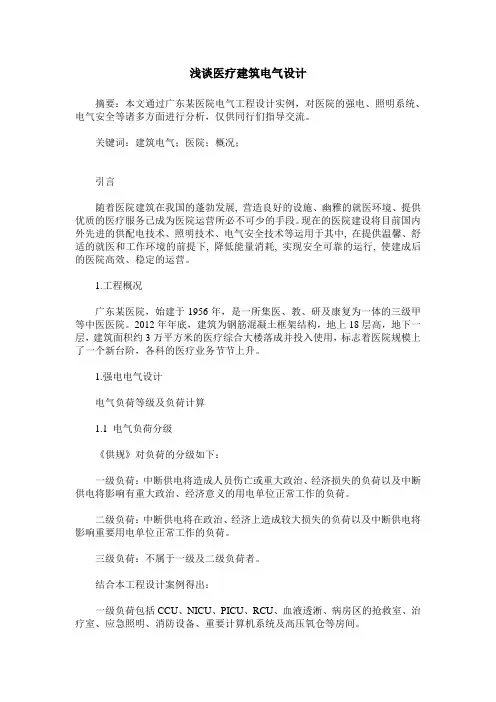

浅谈医疗建筑电气设计摘要：本文通过广东某医院电气工程设计实例，对医院的强电、照明系统、电气安全等诸多方面进行分析，仅供同行们指导交流。
关键词：建筑电气；医院；概况；引言随着医院建筑在我国的蓬勃发展, 营造良好的设施、幽雅的就医环境、提供优质的医疗服务已成为医院运营所必不可少的手段。
现在的医院建设将目前国内外先进的供配电技术、照明技术、电气安全技术等运用于其中, 在提供温馨、舒适的就医和工作环境的前提下, 降低能量消耗, 实现安全可靠的运行, 使建成后的医院高效、稳定的运营。
1.工程概况广东某医院，始建于1956年，是一所集医、教、研及康复为一体的三级甲等中医医院。
2012年年底，建筑为钢筋混凝土框架结构，地上18层高，地下一层，建筑面积约3万平方米的医疗综合大楼落成并投入使用，标志着医院规模上了一个新台阶，各科的医疗业务节节上升。
1.强电电气设计电气负荷等级及负荷计算1.1 电气负荷分级《供规》对负荷的分级如下：一级负荷：中断供电将造成人员伤亡或重大政治、经济损失的负荷以及中断供电将影响有重大政治、经济意义的用电单位正常工作的负荷。
二级负荷：中断供电将在政治、经济上造成较大损失的负荷以及中断供电将影响重要用电单位正常工作的负荷。
三级负荷：不属于一级及二级负荷者。
结合本工程设计案例得出：一级负荷包括CCU、NICU、PICU、RCU、血液透淅、病房区的抢救室、治疗室、应急照明、消防设备、重要计算机系统及高压氧仓等房间。
二级负荷包括大型医疗设备，真空吸引泵房，排污泵，客梯。
其余为三级负荷。
1.2 内科病房楼负荷计算国内已建成投入使用的大型综合医院变压器安装指标一般在70~90V A/m2。
医院的负荷比例仍然以空调照明为主体，医疗设备用电所占比例很小，空调（电制冷的）45%~55%，照明30%，动力（包括医疗用电）15%~25%。
结合本工程实际案例，该项目主要电气负荷是照明、风机盘管及少量的医疗设备用电，空调机组、制冷及制热用电设备不由本楼变配电所供电。
医院建设项目设计阐明第七章电气专业设计一、设计根据1.甲方设计任务书及设计规定；2.《建筑设计防火规范》GB50016-20233.《民用建筑电气设计规范》JGJ16-2023；4.《20kV及如下变电所设计规范》GB50053-2023；5.《供配电系统设计规范》GB50052-2023；6.《低压配电设计规范》GB50054-20237、《建筑物防雷设计规范》GB50057-2023；8、《建筑物电子信息系统防雷技术规范》GB50343-2023；9、《火灾自动报警系统设计规范》GB50116-2023；10、《建筑照明设计原则》GB50034-2023；11.《综合医院建筑设计规范》GB51039-202312.《医疗建筑电气设计规范》JGJ312-202313.《医院洁净手术部建筑技术规范》GB50333-202314.《公共建筑节能设计原则》GB50189-2023；15.《安全防备工程技术规范》GB50348-202316.《入侵报警系统工程设计规范》GB50394-202317、《视频安防系统工程设计规范》GB50395-202318、《出入口控制系统工程设计规范》GB500396-202319、《综合布线系统工程设计规范》GB50311-202320、《电子会议系统工程设计规范》GB50799-202321.《公共广播系统工程技术规范》GB50526-202322.《数据中心设计规范》GB50174-202323.《全国民用建筑工程设计技术措施--节能专篇（电气）》2023年版24.其他有关旳国家及地方现行规程规范；二、设计范围本设计包括红线以内旳如下内容:1.中低压配电系统；动力配电系统；照明配电系统；电气安全及防雷接地系统。
2.综合布线系统；有线电视系统；安全防备系统监控系统；楼宇自控系统；医护对讲系统；ICU探视系统；手术监控管理系统；手术室示教系统；信息显示系统；火灾自动报警及消防联动控制系统；消防应急及平常广播系统等。

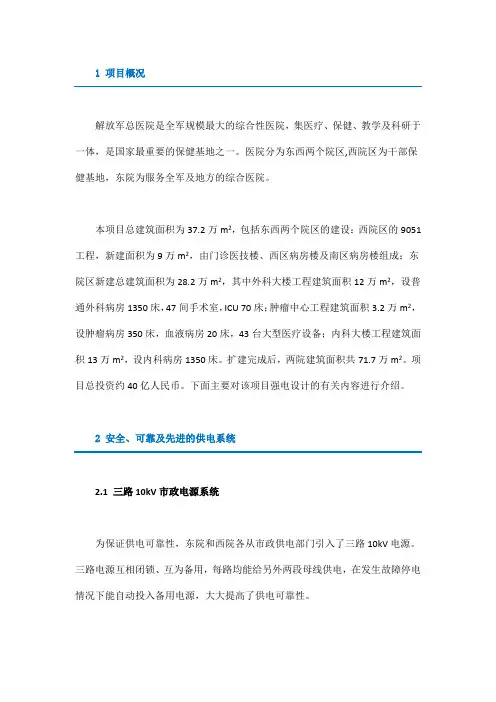

1 项目概况解放军总医院是全军规模最大的综合性医院，集医疗、保健、教学及科研于一体，是国家最重要的保健基地之一。
医院分为东西两个院区,西院区为干部保健基地，东院为服务全军及地方的综合医院。
本项目总建筑面积为37.2万m2，包括东西两个院区的建设：西院区的9051工程，新建面积为9万m2，由门诊医技楼、西区病房楼及南区病房楼组成；东院区新建总建筑面积为28.2万m2，其中外科大楼工程建筑面积12万m2，设普通外科病房1350床，47间手术室，ICU 70床；肿瘤中心工程建筑面积3.2万m2，设肿瘤病房350床，血液病房20床，43台大型医疗设备；内科大楼工程建筑面积13万m2，设内科病房1350床。
扩建完成后，两院建筑面积共71.7万m2。
项目总投资约40亿人民币。
下面主要对该项目强电设计的有关内容进行介绍。
2 安全、可靠及先进的供电系统2.1 三路10kV市政电源系统为保证供电可靠性，东院和西院各从市政供电部门引入了三路10kV电源。
三路电源互相闭锁、互为备用，每路均能给另外两段母线供电，在发生故障停电情况下能自动投入备用电源，大大提高了供电可靠性。
西院为中央首长的医疗保健服务，为特别重要的用电。
采用三路10kV的供电系统能满足N-2的可靠性，即全部三路电源有200%的电量冗余，即使出现极小概率的重大故障，造成了两路10kV电源停电也能满足全部用电负荷需求；东院是一级用电，且总建筑规模巨大。
采用三路10kV供电系统能满足N-1的可靠性，即如果全部三路电源中任意一路失电，另外两路还可满足全部用电的需要。
图1 解放军总医院东院供电一次接线图从图1主接线图可知东院变压器总安装容量为34 550kVA，西院变压器总安装容量为11 460 kVA，电量差距大。
虽然同样采取了三路供电的主接线方式，但意义不同：对于东院能满足电源N-1的可靠性要求且解决了10kV系统的容量瓶颈；对于西院则考虑了特殊的高可靠性，这也是特别重要用电户的普遍要求。
医院建筑电气设计说明医院建筑电气设计说明1.工程概况:1.1简介: 本工程为妇幼保健院综合病房楼。
基地位于######，本工程地上16层，地下1层；总建筑面积44568m2，主楼建筑高度65m，为一类高层建筑。
本工程地下一层为车库、设备机房等；防火分类为II类；一层为新建筑主入口，布置有出入院办理、集中办公，并设有消防控制室。
1.2建筑与结构形式:本楼除楼梯间、电气间、弱电间、设备间、制冷机房、车库、库房、水泵房、新风机房、空调机房、电梯机房等用房不吊顶外，其它部分全部吊顶。
具体部位应以建筑专业要求为准。
本工程主楼部分采用框架-剪力墙结构形式，裙房部分采用框架结构形式；主楼为桩阀基础，裙房部分为阀板基础。
全部楼板均采用现浇钢筋混凝土楼板。
本楼配电所、水泵房、制冷机房控制室、弱电进线间、地下室电气间、弱电间的地坪，高于同层地坪150mm及以上或设防水门槛, 地上电气间、弱电间应设防水门槛，以防止地面水的侵入，《建筑电气工程施工质量验收规范》GB 50303-2002《民用建筑设计通则》 GB 50352-2005《建筑设计防火规范》 GB 50016-2014《建筑工程设计文件编制深度规定》(建设部2008年版)《2007全国民用建筑工程设计技术措施节能专篇》(电气分册)《安全防范工程技术规范》 GB 50348-2004 《入侵报警系统工程设计规范》 GB 50394-2007 《视频安防系统工程设计规范》 GB 50395-2007 《出入口控制系统工程设计规范》GB 50396-2007《综合布线系统工程设计规范》GB 50311-2007 《电子会议系统工程设计规范》GB50799-2012 《电子信息系统机房设计规范》GB50174-2008 《公共广播系统工程技术规范》GB50526-2010 《综合医院建筑设计规范》GB50139-2014《医疗建筑电气设计规范》JGJ312-2013《医院洁净手术部建筑技术规范》GB 50333-2013《公共建筑节能设计标准》GB 50189-2015 《电气火灾监控系统》GB 14278-2005《火灾自动报警系统设计规范》GB50116-2013其它相关的国家与行业现行有关规范、规定及标准3.2 参考建设单位针对本楼所提供的设计要求和书面答复意见内容。

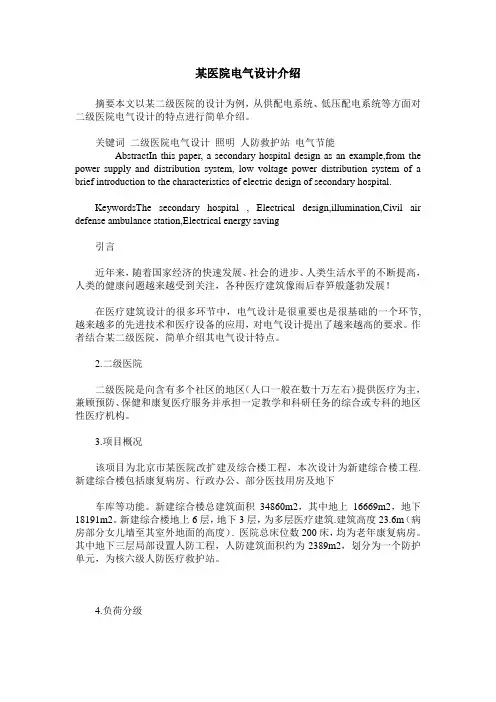

某医院电气设计介绍
作者：吴小波
来源：《城市建设理论研究》2014年第08期
摘要本文以某二级医院的设计为例，从供配电系统、低压配电系统等方面对二级医院电气设计的特点进行简单介绍。
关键词二级医院电气设计照明人防救护站电气节能
中图分类号：F407文献标识码： A
AbstractIn this paper, a secondary hospital design as an example,from the power supply and distribution system, low voltage power distribution system of a brief introduction to the characteristics of electric design of secondary hospital.
KeywordsThe secondary hospital , Electrical design,illumination,Civil air defense ambulance station,Electrical energy saving
引言
近年来，随着国家经济的快速发展、社会的进步、人类生活水平的不断提高，人类的健康问题越来越受到关注，各种医疗建筑像雨后春笋般蓬勃发展！
在医疗建筑设计的很多环节中，电气设计是很重要也是很基础的一个环节,越来越多的先进技术和医疗设备的应用，对电气设计提出了越来越高的要求。
作者结合某二级医院，简单介绍其电气设计特点。
2.二级医院
二级医院是向含有多个社区的地区（人口一般在数十万左右）提供医疗为主，兼顾预防、保健和康复医疗服务并承担一定教学和科研任务的综合或专科的地区性医疗机构。
3.项目概况
该项目为北京市某医院改扩建及综合楼工程，本次设计为新建综合楼工程.新建综合楼包括康复病房、行政办公、部分医技用房及地下
车库等功能。
新建综合楼总建筑面积34860m2，其中地上16669m2，地下18191m2。
新建综合楼地上6层，地下3层，为多层医疗建筑.建筑高度23.6m（病房部分女儿墙至其室外地面
的高度）. 医院总床位数200床，均为老年康复病房。
其中地下三层局部设置人防工程，人防建筑面积约为2389m2，划分为一个防护单元，为核六级人防医疗救护站。
4.负荷分级
本工程为一级负荷用户，室外消火栓用水量为30L/s，电气负荷按其性质分为:
电气负荷分为三级.一级负荷主要为：重要的医疗负荷如血液透析备用电、血液透析科抢救室用电.二级负荷主要为：诊断用CT、X光机、MRI等设备用电、中心供应用电、区域性锅炉房用电、热交换站用电、客梯用电、消防系统用电（包括：消防控制室、消防电梯、防烟排烟设施、火灾自动报警及联动控制装置、自动灭火系统、应急照明、疏散指示标志和电动的防火门、窗、卷帘、阀门等），安防系统、通信系统，计算机房用电，客梯用电，生活水泵、中水泵、排污泵、雨水排水泵用电.三级负荷：不属于一、二级负荷的其余负荷.
5.低压配电
1.低压配电出线直接由变电所低压配电柜采用放射式与干线式相结合的方式，重要负荷将由变电所内低压配电柜直接放射配电至其配电箱.一级负荷及二级重要负荷将采用双电源供电，对于一些特殊重要的设备，配备UPS不间断电源或稳压电源.
2.按层和防火分区设置电气竖井兼配电间，并根据该层的功能分区设置配电箱。
3.按照负荷等级的不同，采用相应的设计方案：双电源互投、单母线供电等。
具体为：
1）消防负荷用电采用末端双电源互投设计方案；地上各层一般照明等电源采用单母线供电，在各层电气竖井预留插接口.
2）各层医疗设备用电采用直接放射，双电源末端切换的供电方式.
3）各层按照功能分区的不同，用电负荷按科室单独设电表计量，医技设备单独计量.
3.以下是该医院新建综合楼地上部分竖向干线示意图：
6.照明
照明光源及灯具
a.诊室、办公、会议等选用嵌入式格栅荧光灯具配高效高显色指数的荧光灯管.
b.各设备用房内选用一般高效荧光灯具.
c.有洁净要求的区域照明灯具采用吸顶式密闭洁净灯；洁物库、缓冲间、污物间、污洗间、衣更、换鞋等设紫外灯.
d.建筑物外的泛光照明、庭院照明、轮廓照明等采用金属卤化物灯、霓虹灯、LED灯等作为光源.
2）照明控制
a.诊室、病房、办公室、会议室、设备机房等房间的照明灯就地多开关控制；车库及首层门厅照明、通廊、立面照明、景观照明等将由楼控系统监察及控制.三层多功能厅采用智能照明控制系统控制.
b.护理单元走廊内照明由护士站加开关统一控制.
c.应急照明灯的开启由就地双控开关控制，平时手动开启，火灾时由消防控制室强制点燃；楼梯间照明灯的开启由声光控开关消防接控制,平时通过声光开启，并能延时熄灭，火灾时由消防控制室强制点燃.且不允许延时熄灭.
7.人防救护站
该医院新建综合楼地下三层局部设置人防工程，人防建筑面积约为2389m˜，划分为一个防护单元，为核六级人防医疗救护站.
人防救护站电力负荷：
负荷等级安装容量（kW）计算有功负荷（kW）计算无功负荷(kvar) 视在功率(kVA) 备注
一级负荷 58 58 36 68.2 Kx=1.0
二级负荷 135.4 94.78 58.74 111.51 Kx=0.7
三级负荷 0 0 0 0
合计 193.4 152.78 94.74 183.71
3．人防救护站从变电所220/380V系统的两段低压母线直接引入一般照明和人防动力（各1路）、应急照明和消防负荷（双电源互投）共4路战时电源
4.以下是该人防救护站的干线示意图
8.电气节能措施
1.合理选择变压器容量及设置配电系统，合理设计变电所，使其尽量靠近负荷中心。
2.变压器选用SCB10型低损耗、低噪声的节能变压器，结线组别为
D，yn11.
装设低压电力电容器补偿无功功率。
电机根据动力设备专业的要求，合理采用变频器。
将设备控制纳入楼控系统，科学合理的实现集中控制和管理。
照明节能：
根据照明规范的要求，选择适应的照度标准，并满足照明功率密度的要求。
光源灯具整流器等采用高效、低耗的节能型产品，并配电子整流器，整流器应符合该产品的国家能效标准。
合理的照明控制，把公共区域的照明纳入到楼控系统中，实现科学的集中控制。
10.结束语
以上为某二级医院电气设计的简单介绍，由于作者时间和经验有限，有不足之处烦请指教。
参考文献
中华人民共和国建设部民用电气设计规范JGJ16-2008中国建筑工业出版社
中华人民共和国建设部人民防空地下室设计规范 GB 50038-2005
中华人民共和国住房和城乡建设部人民防空工程设计防火规范
GB50090-2009中国计划出版社
国家人民防空办公室人民防空医疗救护工程设计标准
RFJ005-2011
中华人民共和国建设部建筑照明设计标准 GB 50034-2004 中国建筑工业出版社
中华人民共和国建设部建筑设计防火规范 GB50016-2006中国计划出版社
中华人民共和国住房和城乡建设部低压配电设计规范GB50054-2011中国计划出版社中华人民共和国建设部绿色建筑评价标准GB/T50378-2006 中国建筑工业出版社。
