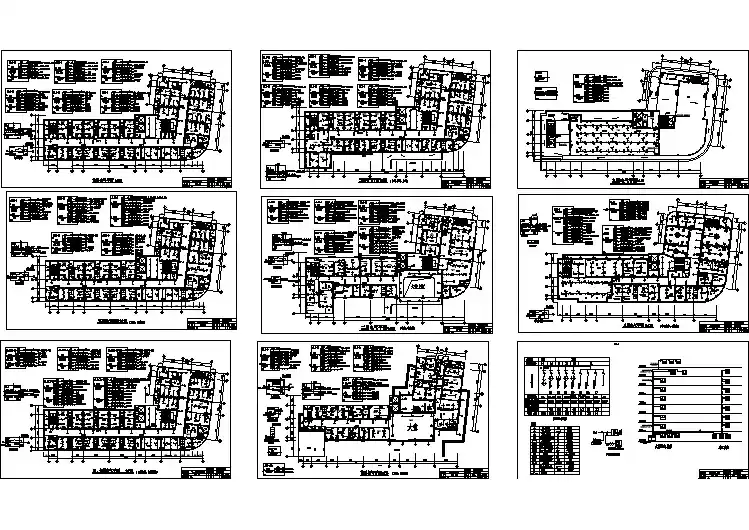

【建筑概况】某医院框架结构。
地上共十六层，地下一层，建筑面积为36000m2。
地下一层至八层为诊室和办公室，九层以上为病房。
【电气设计说明】1.设计范围(1)变、配电系统；(2)应急电源系统； (3)照明配电系统；(4)防雷接地系统；(5)楼宇自控系统；(6)综合布线系统；(7)火灾自动报警及联动控制系统；(8)医护呼叫对讲系统；(9)门禁系统；(10)闭路电视保安监视系统； (11)闭路电视手术监控系统； (12)有线电视系统；(13)停车场微机管理系统。
2.变、配电系统(1)一级负荷包括：医技病房楼的手术都的医技设备重症监护(ICU)等重要场所的医设备及其空调设备以及火灾报警及联动控制设备、消防泵、消防电梯、排烟风机、加压风机、安监控系统、应急照明、疏散照明及重要的计算机系统等。
其中的洁净手术部的医技设备所有的消防用电设备为一级负荷中的特别重要负荷。
电子显微镜电源、X 光机等医疗设备、客梯、排水泵、生活水泵等属二级负荷。
一般照及动力负荷为三级负荷。
(2)负荷估算：本工程用电设备总容量约为：P。
一2600kW；总计算负荷约筑龙网 W W W .Z H U L O N G .C OM 为P-1690kW，设计变压器总装机容量为3200kVA。
(3)电源：本工程属于二类甲级医院，由市政电网引来两路独立10kV 电源供电，两路源同时工作，互为备用，每路10kV 电源均能承担全部负荷。
另外设置一台300kW 柴油发机组，作为第三电源。
高压系统电压等级为10kV，低压系统电压等级为～220V／380V。
低压配电采用放射式与树干式相结合的方式，对于单台容量较大的负荷或重要负荷，如：冷冻机房、水泵房、电梯机房、电话站、消防中心等设备采用放射式供电；对于一般负荷采用干式与放射式相结合的供电方式。
本工程的手术室、监护病房、血液中心、血液透析、MRI 室、消防动力设备、计算中心、应急照明、重要手术室的空调设备、重要医技设备、电话机房、变配电所用电等采用双电源供电，并在末端互投。
洁净手术室内部用电应与辅助用电分开，每个手术室的干线单独敷设；洁净手术室的电源线路除应满足室内医疗设备及装置的总用电需求外，且其供电容量不宜小于8kVA。
手术部、重症监护部(ICU)、心脏监护部(CCU)的重要配电线路采用由电源隔离变压器和绝缘监视设备组成的IT 不接地系统，并采用10mA 漏电保护器对其医疗设备进行保护。
对于停电要求小于O.5s 的重要负荷采用UPS 电源供电。
(4)在本楼地下一层设置一处变、配电所，内设二台1600kVA 变压器。
3.应急电源系统本工程设置一台300kW 柴油发电机组，给一级负荷中的特别重要负荷供电。
4.照明配电系统 (1)照度标准参照国标《民用建筑照明设计标准》GBJ 133—90，主要场所的照度如下：手术室500～7501x诊断治疗室；抢救室300lx检验、化验室300 lx病房100 Ix夜间守护5～10 Ix大厅300 lx筑龙网 W W W .Z H U L O N G .C OM 其他公共场所150 Ix护士站300 Ix办公室200 IxICU、CCU150 Ix(2)光源：医院照明光源以荧光灯为主，X 射线室及CT 诊疗室采用白炽灯具，且可调光。
(3)诊断室、治疗室、检验室、手术室等部门选用漫反射、高显色性灯具，采取减少眩光措施，以满足医疗环境的视觉要求。
(4)病房、护理单元通道的照明设计宜避免卧床病人在其视野范围内产生直射眩光；病房照明应满足病人的视觉要求，光线明暗可调、无频闪、无噪声。
(5)本工程主要场所的荧光灯采用电子镇流器，以提高功率因数，减少频闪和噪声。
(6)公用场所、护士站及医生办公室采用格栅式灯具。
(7)手术室、放射科、放疗科的处置室人口处安装红色信号标志灯。
(8)病房及其走廊设夜间巡视脚灯；病房门口设门灯，每个护理单元设一套。
(9)在变配电所、柴油发电机房、计算中心、消防控制中心、水泵房、防排烟风机房、手术室、危重监护病房、血液中心、走廊、楼梯间、电梯前室、产房、急诊室、门厅等场所设置应急照明(10)在走廊、安全出口、大厅、楼梯间等处设疏散指示灯。
(11)在手术室、诊断室、治疗室、检验室等场所设置紫外线消毒灯。
5.防雷接地系统(1)本建筑物属于--类防雷建筑物。
为防直击雷。
在屋顶设避雷带，其网格不大于10m X 10m，所有突出屋面的金属体和构筑物应与避雷带电气连接。
(2)为预防雷电电磁脉冲引起的过电流和过电压，在下列部位装设电涌保护器(sPD)：1)在变压器低压侧装一组SPD。
当SPD 的安装位置距变压器沿线路长度不大于10m 时，可装在低压主进断路器负载侧的母线上，SPD 支线上应设短路保护电器，并且与主进断路器之间应有选择性。
筑龙网 W W W .Z H U L O N G .C OM 2)在向重要设备供电的末端配电箱的各相母线上，应装设SPD。
上述的重要设备通常是指重要的计算机、楼宇中央监控设备、主要的电话交换设备、UPS 电源、中央火灾报警装置、电梯的集中控制装置、集中空调系统的中央控制设备以及对人身安全要求较高的或贵重的医疗电气设备等。
3)对重要的信息设备、电子设备和控制设备的订货，应提出装设SPD 的要求。
4)由室外引入或由室内引至室外的电力线路、信号线路、控制线路、信息线路等在其人口处的配电箱、控制箱、前端箱等的引入处应装设SPD。
(3)本工程采用共用接地装置，以建筑物、构筑物的金属体、构造钢筋和基础钢筋作为接地体.其接地电阻小于1欧姆。
(4)～220V／380V 低压系统接地型式采用TN—S，PE 线与N 线严格分开。
1)手术室、心血管造影室、ICU、CCU 等采用IT 不接地系统供电，当第一次接地时，发出声光预报警信号。
2)建筑物作总等电位连接，在变配电所内安装一个总等电位连接端子箱，将所有进出建筑物的金属管道、金属构件、接地干线等与总等电位端子箱有效连接。
3)在电气竖井的照明配电箱和动力配电箱的进线断路器处装设防止电气火灾的漏电电流保护器。
4)在手术室、ICU、CCU、心血管室、心血管造影室、医疗设备(麻醉器、台式图形显示仪、人工呼吸机、X 射线仪、无影灯等)、弱电机房和浴室需作局部等电位连接。
6.楼宇自控系统 本工程的楼宇自控系统，对医院的供水设备、排水设备、冷水系统、空调设备、公共照明、室外照明及供电系统和设备进行监视和节能控制。
本系统的监控中心设在一层，并在变配电所、冷冻机房设控制分站，通过网络设备和现场总线对上述系统和设备进行集散式管理和控制。
该系统应具有各种机组的手动／自动状态监视、启／停控制、运行状态显示、故障报警、温湿度监测、控制以及实现各种相关的逻辑控制关系等功能。
专用消防设备，如：消火栓泵、喷淋泵、消防稳压泵、排烟风机、加压风机等不进入楼宇自控系统。
筑龙网 W W W .Z H U L O N G .C OM (1)对给排水系统的控制：给水系统：市政给水压力的检测与控制；地下水池水位的显示和报警；高位水箱的水位显示和报警；水泵的启／停控制、状态显示和故障报警；泵的轮换使用和备用泵自动投入控制；消防水池溢流水位检测。
排水系统：雨、污水坑高水位报警；根据水位控制排水泵的运行台数；排水泵的启／停控制、状态显示和故障报警；泵的轮换使用和备用泵的自动投入控制。
(2)空调冷热水系统：冷水机组的启／停控制、状态显示和故障报警；冷冻水泵的启／停控制、状态显示和故障报警；冷却水泵的启／停控制、运行状态显示和故障报警；冷却塔风机的启、停控制、状态显示和故障报警；冷却水供、回水温度测量；冷冻水供、回水温度测量；冷冻水水流测量；冷热负荷计算；冷水机组、冷却泵、冷冻泵、冷却塔风机及进水电动蝶阀的顺序启停控制；根据冷热负荷确定机组开启台数；根据冷冻水系统的供、回水总管的压差，控制其旁通阀的开度。
(3)新风空调机组：风机启／停控制、状态显示和故障报警；送风温度测量；根据送风温度调节冷水阀的开度；过滤器淤塞报警；防火阀动作连锁停风机；新风温、湿度测量；风管的防冻保护控制。
(4)空调机组：风机的启／停控制、状态显示和故障报警；送、回风温度测量；根据送回风温度调节冷水阀开度；过滤器淤塞报警；防火阀动作连锁停风机；新风温、湿度测量；风管防冻保护控制。
(5)排风机、送风机：风机启／停控制、状态显示和故障报警。
(6)对配变电系统的监测：1)lOkV 配电系统：进、出线断路器及母联断路器的状态显示；进、出线电流、电压显示；功率因数显示；有功、无功功率显示；电能计量显示。
2)低压配电系统：低压进、出线断路器及母联断路器的状态显示；进、出线的电流、电压显示；功率因数显示；电能量显示。
3)变压器：温度显示、超温报警。
4)高、低压配电系统的图形显示。
5)柴油发电机的状态显示，如：电压、电流、频率等，蓄电池电压、日用筑龙网 W W W .Z H U L O N G .C OM 油箱低油位及故障报警。
(7)对照明系统的控制：对办公照明、室外照明、节日照明、走道照明、车库照明进行实时控制。
(8)蒸汽锅炉系统：煤气流量检测；锅炉状态及故障监视；锅炉给水泵的状态及故障监视；锅炉出口蒸汽总管的压力、温度、流量检测；软化水水箱高、低水位报警。
(9)生活热水热交换系统及空调热水热交换系统：根据二次供水温度自动调解热交换器一次蒸汽阀的开度；循环水泵的启／停控制；空调热水定压补水自动控制。
(10)空气质量监测：对地下车库一氧化碳含量的监测。
(11)大楼管理；出入口管理；车库管理；扶梯、电梯运行状态显示和故障报警；该楼宇自控系统采用直接数字控制器(DDC)和(SCC)监控系统，配备了网络控制器、网络连接器等网络设备以及相应的软件及硬件设备，构成自动监控系统，以数据通讯方式进行集散式监控和管理。
各分站可直接设定、修改现场设备的参数，并控制现场设备；对空调、给排水、冷热源等设备进行自动管理。
在控制中心可监视各分站的运行状态，并可根据需要，实时打印、记录设备的运行参数和状态，或将系统的运行状态显示在彩色监视器上。
(12)自控设备的供电：系统主机采用两个电源的～220V 专用低压回路供电，在楼宇控制中心末端切换，配置UPS 作为后备电源；各个DDC 控制器的电源应尽量引自上述两个电源，并在DIX]箱内或附近切换。
7.综合布线系统 本工程综合布线系统由以下五个子系统组成。
(1)工作区子系统：在主任、医生、诊室、护士、办公、会议、登记、挂号、收费、化验、医技、发药、手术室等部门设置工作区，每个工作区根据需要设置一个单孔或双孔信息插座，用于连接电话、计算机或其他终端设备。
