各模块电路原理图：（一）语音采集模块电路D2LED图一、语音采集电路这个语音采集电路采用双路音频放大集成电路。
其主要特点是效率高、耗电省，静态工作电流典型值只有6mA 左右，该集成电路的电压适应能力强(1．8V ～15VDC)，即使在1.8V 低电压下使用，仍会有约 100mW 的功率输出。
（二）前置放大模块电路通过音频采集电路输入的信号，信号幅度较小，且常常伴随有较大的噪声。
先采用前置放大电路先将小信号放大。
这个放大的最主要目的不是信噪比，而是提高电路的增益，将需要的信号从噪声中分离出来；同时仪表放大器电路能够分辨的输入信号越小越好，动态范围越宽越好。
仪表放大器电路性能的优劣直接影响到智能仪表仪器能够检测的输入信号范围。
图二 前置放大电路它主要由两级差分放大器电路构成。
其中，运放A1、A2为同相差分输入方式，同相输入可以大幅度提高电路的输入阻抗，减小电路对微弱输入信号的衰减；差分输入可以使电路只对差模信号放大，而对共模输入信号只起跟随作用，使得送到后级的差模信号与共模信号的幅值之比(即共模抑制比CMRR)得到提高。
这样在以运放A3为核心部件组成的差分放大电路中，在CMRR要求不变情况下，可明显降低对电阻R1和R3，R2和R4的精度匹配要求，从而使仪表放大器电路比简单的差分放大电路具有更好的共模抑制能力。
在R5=R6，R1=R3，R2=R4的条件下，图1电路的增益为：G=(1+2R5／Rg)(R2／R1)。
由公式可见，电路增益的调节可以通过改变Rg阻值实现。
（三）带通滤波模块电路通过前置放大的语音信号带有外界和系统的杂音，为了消除这些杂音，必须加上一个带通滤波电路，去掉300Hz外的低频信号和3KHz外的高频信号。
来提高声音的信噪比。
采用LM358的语音滤波器电路，串联组成的语音频率范围的滤波电路，其频带范围为360HZ-3KHZ。
由一个低通滤波器和一个高通滤波器串联组成。
（四）单片机控制无线发射接受模块采用51单片机控制nRF24Z1来传送无线数字信号，用WM8738作为A /D转换器主要的模拟音频信号源，使用51微控制器作为无线话筒发射端的控制器,使用2个I/O引脚( P3 . 2, P3 . 3)模拟I²C接口对nRF24Z1 (工作在从模式, SSEL接高电平)和WM8738进行初始值配置、控制系统工作模式和空闲模式。
音频功率放大器电路组成图2-25所示是音频功率放大器在整个放大系统中的位置示意图。
它处于前置放大器与负载之间。
图2-25 音频功率放大器在整个放大系统电路结构和单元电路作用1.电路组成方框图图2-26所示是音频功率放大器电路组成方框图。
这是一个多级放大器，由前面的电压放大级、中间的推动级和后的功放输出级共三级电路组成。
图2-26 音频功率放大器电路组成方框图重要提示电路分析中，时常需要识别一个电路的前、后相关联电路，这有利于了解信号的“来龙去脉”。
与音频功率放大器前、后连接的电路是：负载为扬声器电路，输入信号Ui来自音量电位器RP1动片的输出信号。
2.音频功率放大器中各单元电路作用（1）电压放大级。
用来对输入信号进行电压放大，使加到推动级的信号电压达到一定的程度。
根据机器对音频输出功率要求的不同，电压放大器的级数不等，可以只有电压放大器，也可以是采用多级电压放大器。
（2）推动级。
用来推动功放输出级，对信号电压和电流进行进一步放大，有的推动级还要完成输出两个大小相等、方向相反的推动信号。
推动放大器也是电压、电流放大器，它工作在大信号放大状态下。
（3）输出级。
用来对信号进行电流放大。
电压放大级和推动级对信号电压已进行了足够的电压放大，输出级再进行电流放大，以达到对信号功率放大的目的，这是因为输出信号功率等于输出信号电流与电压之积。
重要提示一些要求输出功率较大的功率放大器中，功放输出级分成两级，除输出级之外，在输出级前再加末前级，这电路的作用是进行电流放大，以便获得足够大的信号电流来激励功放输出级的大功率三极管。
功率放大器以功放输出级电路形式来划分种类，常见的音频功率放大器主要有：OTL、OCL和BTL。
OTL功率放大器应用多，所以必须深入掌握。
掌握了典型的分立元器件OTL功率放大器工作原理后，才能比较顺利地分析各种OTL功率放大器的变形电路、集成电路OTL功率放大器、OCL功率放大器和BTL功率放大器。

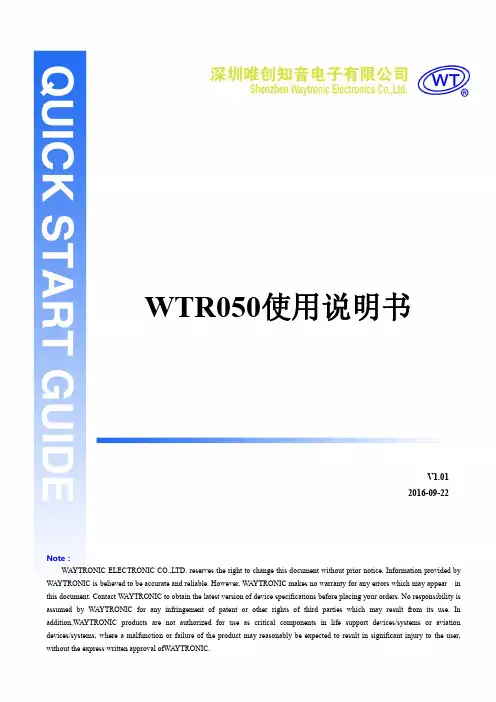

广州唯创电子有限公司MP3录音模块WTR050使用说明书V1.012016-09-22Note：WAYTRONIC ELECTRONIC CO.,LTD. reserves the right to change this document without prior notice. Information provided by WAYTRONIC is believed to be accurate and reliable. However, WAYTRONIC makes no warranty for any errors which may appear in this document. Contact WAYTRONIC to obtain the latest version of device specifications before placing your orders. No responsibility is assumed by WAYTRONIC for any infringement of patent or other rights of third parties which may result from its use. In addition,WAYTRONIC products are not authorized for use as critical components in life support devices/systems or aviation devices/systems, where a malfunction or failure of the product may reasonably be expected to result in significant injury to the user,WTR050使用说明书V1.01芯片简介WTR050 是一款高性能录音芯片,录音距离远，音质好, 可直接推动8ohm/0.5W喇叭输出,播放音质清晰、音量大,使用方便，通过按键控制，可实现长按录音功能、除此之外，还具有循环播放、电平保持可循环播放、短按播放等功能。

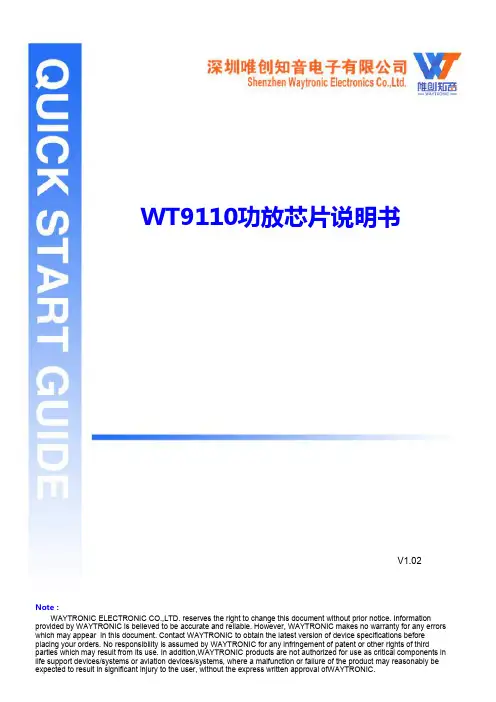

WT9110功放芯片说明书V1.02V1.00 Note：WAYTRONIC ELECTRONIC CO.,LTD.reserves the right to change this document without prior rmation provided by WAYTRONIC is believed to be accurate and reliable.However,WAYTRONIC makes no warranty for any errors which may appear in this document.Contact WAYTRONIC to obtain the latest version of device specifications before placing your orders.No responsibility is assumed by WAYTRONIC for any infringement of patent or other rights of third parties which may result from its use.In addition,WAYTRONIC products are not authorized for use as critical components inWT911027W、低EMI、AB/D类双模单声道音频功率放大器27W、低EMI、AB/D类双模单声道音频功率放大器芯片功能说明●WT9110是一款低EMI，无需滤波器，AB/D类可选式音频功率放大器。
14.4V工作电压时，最大驱动功率为27W（VDD=14.4V,4ΩBTL负载，THD<10%），音频范内总谐波失真噪声小于1％（20Hz～20KHz)；●WT9110的应用电路简单，只需极少数外围电器件；●WT9110输出不需要外接耦合电容或上举电容和缓冲网络；●WT9110采用ESOP8封装，特别适合用于小音量、小体重的便携系统中；●WT9110可以通过控制进入关断模式，从而减少功耗；●WT9110内部具有过流、欠压、短路以及过热自动关断保护机制；●WT9110工作稳定，通过配置外电阻可以调整放大器的电压增益，方便应用。

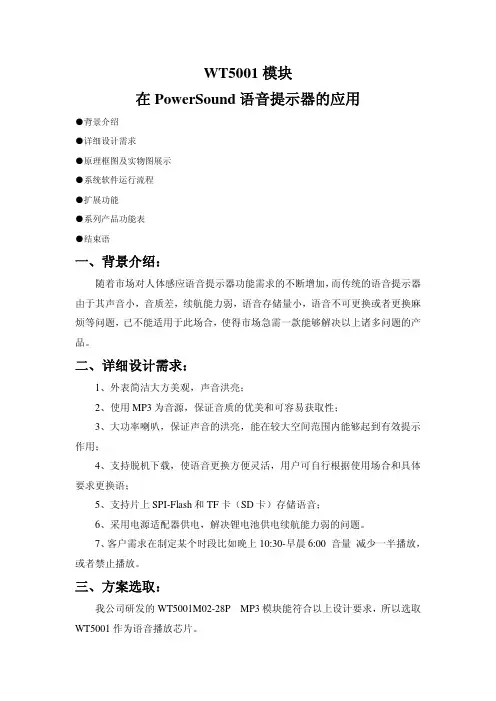

WT5001模块在PowerSound语音提示器的应用●背景介绍●详细设计需求●原理框图及实物图展示●系统软件运行流程●扩展功能●系列产品功能表●结束语一、背景介绍：随着市场对人体感应语音提示器功能需求的不断增加，而传统的语音提示器由于其声音小，音质差，续航能力弱，语音存储量小，语音不可更换或者更换麻烦等问题，已不能适用于此场合，使得市场急需一款能够解决以上诸多问题的产品。
