热线风速仪演示

热线风速仪热线风速仪是一种应用于电力系统中的检测设备，用于测量外部风速，判断是否达到禁飞风速。

下面将从热线风速仪的原理、结构、使用和注意事项等方面进行介绍。

原理热线风速仪是基于导电材料在风的作用下所产生的电动势的原理来进行测量风速的。

在仪器中有两个热线传感器，其中一个是加热传感器，另一个则是测温传感器。

加热端受到电源的加热而发热，测温端测量这部分通过空气对加热端进行冷却所产生的温度变化，并将电压信号转换为直流电信号输出，即测量所需要的风速。

结构热线风速仪主要由传感器、放大器、输出电路、电源和显示装置组成。

其中传感器由热丝传感器、温度传感器、补偿电路等部分组成。

放大器由前级放大器和后级放大器组成。

输出电路是指将测量所得的信号转换为标准电信号输出的电路。

使用热线风速仪使用方法如下：1.将热线风速仪与电源连接，打开电源。

2.将传感器放置在需要测量风速的地方，确保传感器端口面对风向。

3.等待仪器校准完毕后即可开始测量。

4.测量完成后，关闭电源并拆掉传感器。

注意事项在使用热线风速仪时，需要注意以下事项：1.在测量前，应该进行校准，校准方法可参照热线风速仪的使用说明书。

2.传感器应该放置在风向正对的位置，以获得最准确的测量结果。

3.在测量时，应注意仪器的安全，避免仪器损坏或发生意外。

4.测量结束后，应正确拆卸仪器和传感器，存放在干燥通风的地方。

结论热线风速仪是一种非常重要的检测设备，用于电力系统中测量风速，判断禁飞风速是否达到。

它的原理是基于导电材料在风的作用下所产生的电动势，通过传感器、放大器、输出电路、电源和显示装置等部分组成。

在使用时，需要注意仪器的校准、安全和存放等事项。

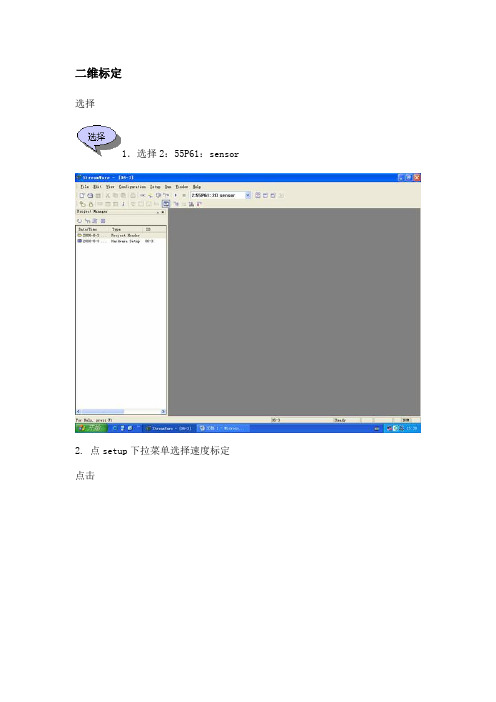

二维标定选择1．选择2：55P61：sensor2. 点setup下拉菜单选择速度标定点击3．设定速度范围，在此设为1到10m/s，取8个点，选择对数分布log 设置点击4．按yes 点击5.出现如下窗口，等待一会，会出现下一个窗口6．点击三角形形开始按钮点击7．出现如下对话框，如果选择的点不是很多，可以选择显示all points, 否则选only 1---8个点，点OK即可。

点击点击8．等待速度标定结束。

标定过程中：9．看看标定情况（图象）：可以看到两根热线的标定不是很收敛，主要是因为在做此次标定的时候忘了做热线操作方法的第五步，改进后会得到更好的效果。

点击10．点看fit标定误差从下面这两张标定偏差图也可以看出不是很收敛，值得吸取教训。

但是标定的误差都在3%以内，也可以用。

热线一的标定曲线和偏差曲线。

热线二的标定曲线和偏差曲线点击11．点OK退出标定误差窗口12．保存标定数据，命名一个文件名，点yes 命名点击13.点“是”点击命名一个文件名，点yes 命名点击角度标定：1.点开菜单的setup选择下拉列表第三项角度标定点击2．设置角度标定范围，一般取-40到40度，因为超过这个角度范围的话，误差会很大。

标定9个点。

点击设置3.点OK出现如下窗口，点yes 点击4.根据实际情况设定目标速度，在此取10m/s 点击设置5.点关闭出现如下窗口;6.点setup按钮点击7．点“继续”点击点击8．从-40度到40度没隔10度标定一次出现类似如下窗口，把热线标定仪的角度调到对应的角度，再按“继续”即可，如此重复9次。

点击点击点击点击点击9．按“继续”后出现如下角度标定图窗口：点击10．点OK出现如下窗口：点击11．点关闭出现如下窗口：命名文件名，点yes保存点击命名12.点Load再点OK，察看信号。

点击点击信号如下：13．点如下图标，选择温度修正探头点击14．点开Run菜单，点击下拉列表中第二项，频谱分析点击获得数据：。

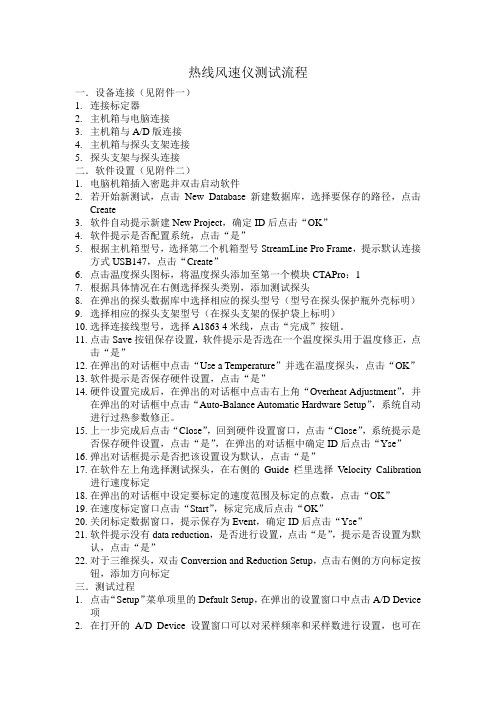

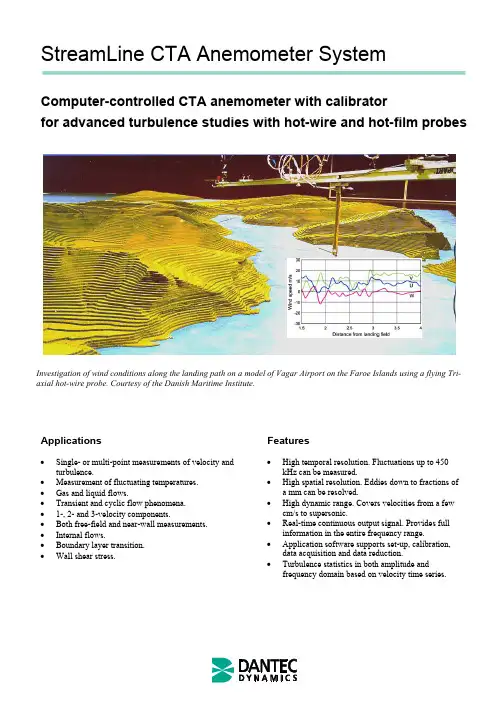

热线风速仪测试流程一．设备连接（见附件一）1.连接标定器2.主机箱与电脑连接3.主机箱与A/D版连接4.主机箱与探头支架连接5.探头支架与探头连接二．软件设置（见附件二）1.电脑机箱插入密匙并双击启动软件2.若开始新测试，点击New Database新建数据库，选择要保存的路径，点击Create3.软件自动提示新建New Project，确定ID后点击“OK”4.软件提示是否配置系统，点击“是”5.根据主机箱型号，选择第二个机箱型号StreamLine Pro Frame，提示默认连接方式USB147，点击“Create”6.点击温度探头图标，将温度探头添加至第一个模块CTAPro：17.根据具体情况在右侧选择探头类别，添加测试探头8.在弹出的探头数据库中选择相应的探头型号（型号在探头保护瓶外壳标明）9.选择相应的探头支架型号（在探头支架的保护袋上标明）10.选择连接线型号，选择A1863 4米线，点击“完成”按钮。

11.点击Save按钮保存设置，软件提示是否选在一个温度探头用于温度修正，点击“是”12.在弹出的对话框中点击“Use a Temperature”并选在温度探头，点击“OK”13.软件提示是否保存硬件设置，点击“是”14.硬件设置完成后，在弹出的对话框中点击右上角“Overheat Adjustment”，并在弹出的对话框中点击“Auto-Balance Automatic Hardware Setup”，系统自动进行过热参数修正。

15.上一步完成后点击“Close”，回到硬件设置窗口，点击“Close”，系统提示是否保存硬件设置，点击“是”，在弹出的对话框中确定ID后点击“Yse”16.弹出对话框提示是否把该设置设为默认，点击“是”17.在软件左上角选择测试探头，在右侧的Guide栏里选择Velocity Calibration进行速度标定18.在弹出的对话框中设定要标定的速度范围及标定的点数，点击“OK”19.在速度标定窗口点击“Start”，标定完成后点击“OK”20.关闭标定数据窗口，提示保存为Event，确定ID后点击“Yse”21.软件提示没有data reduction，是否进行设置，点击“是”，提示是否设置为默认，点击“是”22.对于三维探头，双击Conversion and Reduction Setup，点击右侧的方向标定按钮，添加方向标定三．测试过程1.点击“Setup”菜单项里的Default Setup，在弹出的设置窗口中点击A/D Device项2.在打开的A/D Device设置窗口可以对采样频率和采样数进行设置，也可在Option选项里设置触发条件3.点击“Run”菜单项里的“Run Default”即开始测试。

热线风速仪原理
热线风速仪原理。

热线风速仪是一种用于测量空气流速的仪器，它通过热线传感
器来实现测量。

热线风速仪的原理基于热线传感器在气流中的传热
特性，当气流通过热线传感器时，会带走热量，导致传感器的温度
下降，通过测量温度下降的幅度，就可以计算出气流的速度。

热线风速仪的传感器通常由一个细长的金属丝或薄膜组成，这
个传感器被加热到一个恒定的温度，当气流通过时，会带走传感器
的热量，导致传感器的温度下降。

通过测量传感器温度下降的速度，就可以计算出气流的速度。

热线风速仪的原理就是利用这种传热特
性来实现测量。

热线风速仪的工作原理可以用一个简单的公式来表示：
V = (P / R) (T1 T2)。

其中，V表示气流速度，P表示传感器的功率，R表示传感器的
电阻，T1表示传感器的初始温度，T2表示传感器的最终温度。

通过
测量传感器的功率、电阻和温度变化，就可以计算出气流的速度。

热线风速仪的原理简单清晰，而且具有高灵敏度和快速响应的
特点，因此被广泛应用于空气动力学研究、气象观测、空调系统调
试等领域。

同时，热线风速仪还可以实现多点测量和远程监测，具
有很高的实用价值。

总的来说，热线风速仪利用热线传感器的传热特性来实现测量
气流速度的原理，通过测量传感器的功率、电阻和温度变化，就可
以准确地计算出气流的速度。

热线风速仪具有原理简单、灵敏度高、响应快的特点，被广泛应用于各个领域，对于气流速度的测量起到
了至关重要的作用。

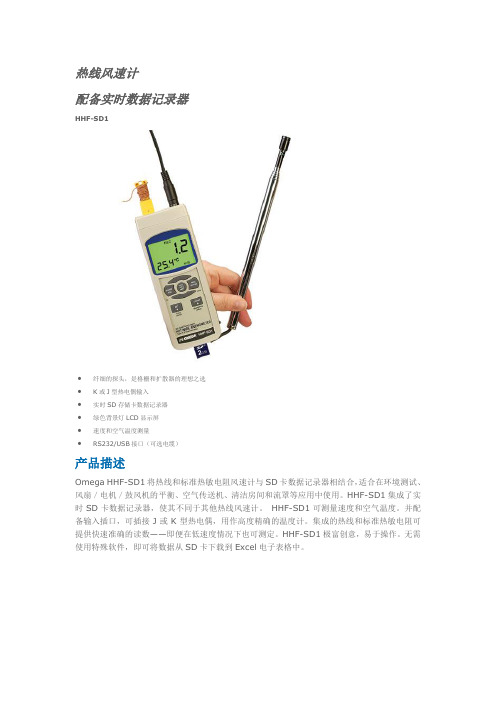

热线风速计
配备实时数据记录器
HHF-SD1
∙纤细的探头，是格栅和扩散器的理想之选
∙K或J型热电偶输入
∙实时SD存储卡数据记录器
∙绿色背景灯LCD显示屏
∙速度和空气温度测量
∙RS232/USB接口（可选电缆）
产品描述
OmegaHHF-SD1将热线和标准热敏电阻风速计与SD卡数据记录器相结合，适合在环境测试、风扇／电机／鼓风机的平衡、空气传送机、清洁房间和流罩等应用中使用。

HHF-SD1集成了实时SD卡数据记录器，使其不同于其他热线风速计。

HHF-SD1可测量速度和空气温度。

并配备输入插口，可插接J或K型热电偶，用作高度精确的温度计。

集成的热线和标准热敏电阻可提供快速准确的读数——即便在低速度情况下也可测定。

HHF-SD1极富创意，易于操作。

无需使用特殊软件，即可将数据从SD卡下载到Excel电子表格中。

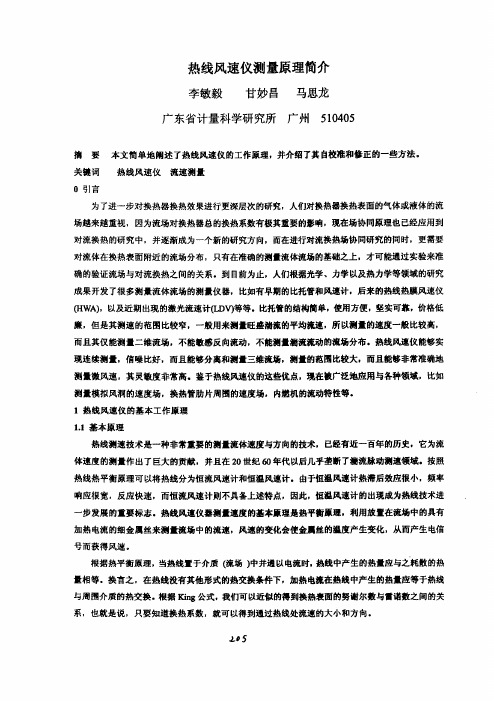

热线风速仪测量原理简介李敏毅甘妙昌马思龙广东省计量科学研究所广州５１０４０５摘要本文简单地阐述了热线风速仪的工作原理。

并介绍了其自校准和修正的一些方法。

关键词热线风速仪流速测量０引言为了进一步对换热器换热效果进行更深层次的研究，人们对换热器换热表面的气体或液体的流场越来越重视．因为流场对换热器总的换热系数有极其重要的影响，现在场协同原理也已经应用到对流换热的研究中。

并逐渐成为一个新的研究方向，而在进行对流换热场协同研究的同时，更需要对流体在换热表面附近的流场分布，只有在准确的测量流体流场的基础之上。

才可能通过实验来准确的验证流场与对流换热之间的关系．到目前为止，人们根据光学、力学以及热力学等领域的研究成果开发了很多测量流体流场的测量仪器，比如有早期的比托管和风速计。

后来的热线热膜风速仪ｍｗｒＡ），以及近期出现的激光流速计（ＬＤＶ）等等．比托管的结构简单，使用方便，坚实可靠，价格低廉，但是其测速的范围比较窄，一般用来测量旺盛湍流的平均流速。

所以测量的速度一般比较高．而且其仅能测量二维流场，不能敏感反向流动，不能测量湍流流动的流场分布．热线风速仪能够实现连续测量，信噪比好，而且能够分离和测量三维流场，测量的范圈比较大．而且能够非常准确地测量微风速。

其灵敏度非常高．鉴于热线风速仪的这些优点，现在被广泛地应用与各种埙域．比如测量模拟风洞的速度场，换热管肋片周围的速度场。

内燃机的流动特性等．１热线风速仪的基本工作原理１．１基本原理热线测速技术是一种非常重要的测量流体速度与方向的技术，已经有近一百年的历史，它为流体速度的测量作出了巨大的贡献．并且在２０世纪∞年代以后几乎垄断了溜流脉动测速领域．按照热线热平衡原理可以将热线分为恒流风速计和恒温风速计．由于恒温风速计热滞后效应报小，频率响应很宽，反应快速，而恒流风速计则不具备上述特点，因此，恒温风速计的出现成为热线技术进一步发展的重要标志．热线风速仪嚣测量速度的基本熏理是热平衡原理。

TM-4001热线式风速计操作规程1 目的规范TM-4001热线式风速计的操作程序，正确使用仪器，保证检验工作顺利进行。

2 适用范围适用于TM-4001热线式风速计的使用操作。

3 职责3.1 操作人员按照本规程操作仪器，并做使用登记；3.2 保管人员对仪器进行定期维护，保养；3.3 科室负责人负责仪器的全面管理工作。

4 技术参数4.1表身尺寸：156*73*35mm（L*W*H）；4.2感应棒尺寸：线长：160cm；棒长：128cm；棒前端直径：1.6cm；棒身直径：3.2cm；4.3表身重量：250公克（不含电池重量）；4.4感应棒重量：240公克；4.5电池寿命：10小时；4.6操作温湿度：-20℃～+50℃，<80%RH；4.7储存温湿度：-10℃～+50℃，<70%RH；5 操作程序5.1电源开/关：按电源键启动电源或关闭电源；5.2自动关机：当停止任何操作后约15分钟后将自动关机；关闭自动关机功能：在开机模式下，按HOLD键及电源键开机，LCD显示n-SL 表示已关闭自动关机功能。

再重新开机能恢复自动关机功能；5.3 LED背光：按下☀键将启动背光，再按一次则背光关闭，15秒后将自动关闭背光；5.4风速切换单位：在一般模式下，使用者可按Unit键切换风速单位；5.5第二视窗单位切换：在一般模式下，在第二视窗，使用者可按向下键+Unit 键切换单位；5.6第二视窗功能切换：在一般模式下，使用者可按向下键+Mode键切换功能，温度→湿度→露点温度→湿球温度→风量→2/3最大风量→压力；5.7平均时间常数设定（TC）：在一般模式下，使用者可按Mode选择至TC，然后按向回车键，进入平均时间常数设定模式，按回车键确认进入平均时间常数设定模式，进入后，可按向上、向下，Read、Mem键设定数值，且最大值为30，设定完后，再按回车键确认，跳到一般模式，按向下键可退出设定模式；5.8风量设定模式：在一般模式下，使用者Mode键选择至Area，然后按回车键，进入风量设定模式，按Read或Mem键选择Area、圆面积、方面积，再按回车键，进入设定面积，此时退出键失败；进入设定面积后，可按向上、向下、Read、Mem 键设定数值，再按回车键，设定完成，跳回一般模式，按向下键可退出设定模式；5.8读值锁定功能（HOLD）：使用者可按下HOLD键来锁定读值，再按一次HOLD 键则解除，在校正模式下将无法启用资料锁定功能；5.9手动记录功能（Mem）：使用者可按Mem键，记录数值，可记录99条；5.10手动读取及清除记录功能（Read）：使用者可按Read键，读取记录数值，按向上键或等待15秒钟可离开读取记录功能，在Read模式中按向下键及Mode 键可变更功能，长按Read键2秒，可清除记录；5.11最大、最小及平均值记录（MAX/MIN）：使用者可按下MAX/MIN键来启动记录最大、最小及平均值。

TES-1341型热线式风速仪操作规程、技术指标•殖示鑫：弓辩4旳載LCD啡亦君•風連曝應樺：RS : 0 至30 m/s (0 至600 fG'min) 解析度：0 01 IT唇(1 ft/min)•風管尺寸：紜園"王635必井・0.1公分遞增・◎至250 吋*0.1英吋遞增)•凤量流迷:範圍：貫障枪囲走賁療凰遼用凰管尺寸的一倔画數• aft:範團：-10宅60*0準確桂：±0,5*C承析度:o rc•梱對汲度：氟圍：10i95%RH华草性:±3%RH (在25S C * 30 至95%RH)±5%RH (A 25'C * 10^ 3D%RH)解祈A : 04HRH*瀛球温度：葩園：5至6(rc解析度：O.rc•畫需鼻髯;ftffl -15M49'C时度:0.VC•凤厲碍衙；風速：秒崔度：10*0/2秒相對瀛度：45%RH > 95%RH £1分銭95%RH —45%RH M 3 分践•熱犠碍問:< 13虬砂一坎・牛動賣斡記熄寧量：5 x 99・自動賢料配捻霹董：5 X 99畳撰柞盘產鞄B1 :纸身：O°Ci 50-C感矗律:-1O'C $ 60°C■存:-20*C 至60*0•携作漲件：需度高i.2000张相対濃度高至95%RH来栽點下•電力供矗：6只1钛/尺4 AAA電也*奄池壽* ；旳10小時寸屍會廿：嫌畏：2 2米律長:12未枠前煤克理t匸5公分棒揃直揑：2”8公分轉*■-怕5公克-表身童董只尺专：235公克■附蚌；珑明喜、IT；也* USB® Ml、CD先琨絞雉及珥獰愛-，仪器介绍4-1部晶厘拎制健說朝1L風速AAS （測量才尙）2、莎度原渦崖感處器3, 伸蜿式虧鳧禅45①電源雄：按®電源鍵開閘本表*6.[H]Hold舱:按* H[Hol<T虢城定及不晴岌顋示器请值 ' 捋L也橫戌下按“P EL°庙尺屮疑還择所需上其它测量顯示・7屈魁；栓圍健間嚨骨光甜示*b閘XJMN健：按*MX/MM'诞第理諭耽谨大推、谨小值*平均值总规业值紀姉穫式.•按WXJ礴怦鍵2秒单尉此穫式•9 SET鍵：按'SET n徒建人就定漠式・風述良住仪定棋式*呢希設定按式三、操作使用1、测量准备1）电池安装：6只7号电池按正负极安装好2）感应棒伸缩拉：要延长感应棒时，一只手握住把柄同时以另一只手拉住感应棒顶端，要缩回感应棒时，以一只手握住把柄同时另一只手推回感应棒顶端。

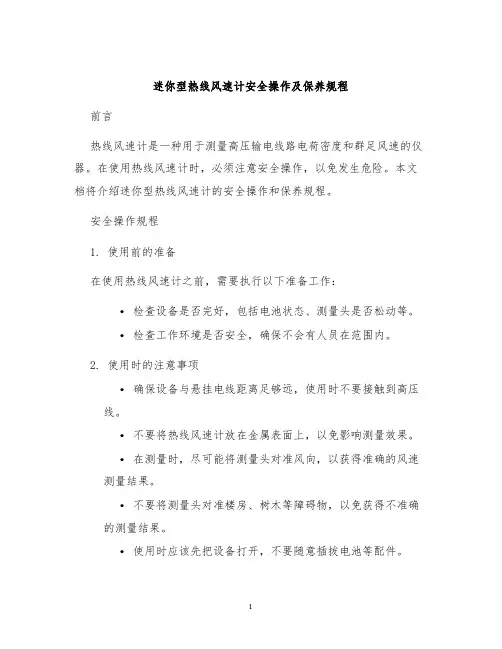

迷你型热线风速计安全操作及保养规程前言热线风速计是一种用于测量高压输电线路电荷密度和群足风速的仪器。

在使用热线风速计时，必须注意安全操作，以免发生危险。

本文档将介绍迷你型热线风速计的安全操作和保养规程。

安全操作规程1. 使用前的准备在使用热线风速计之前，需要执行以下准备工作：•检查设备是否完好，包括电池状态、测量头是否松动等。

•检查工作环境是否安全，确保不会有人员在范围内。

2. 使用时的注意事项•确保设备与悬挂电线距离足够远，使用时不要接触到高压线。

•不要将热线风速计放在金属表面上，以免影响测量效果。

•在测量时，尽可能将测量头对准风向，以获得准确的风速测量结果。

•不要将测量头对准楼房、树木等障碍物，以免获得不准确的测量结果。

•使用时应该先把设备打开，不要随意插拔电池等配件。

3. 使用完成后的注意事项•使用结束后，应该将测量头与设备分离存储，以免导致测量头受损。

•关闭设备开关，防止电池漏电等情况。

•将设备存放在干燥、阴凉的地方，以免造成设备损坏。

保养规程1. 日常维护•定期检查设备状况，包括电池电量、测量头松动等情况。

•使用前，应该清洗测量头和设备表面，以免影响测量准确性。

•在使用过程中，应将设备放置在干燥的位置，避免阳光直射。

•在使用过程中，避免将设备摔落或碰撞。

2. 长期储存•长时间储存设备时，应先将电池取出，以免电池腐蚀设备内部。

•长时间不使用设备时，应将设备放置在干燥、阴凉的地方，以免受潮导致设备内部损坏。

结语迷你型热线风速计是一种精密的测量仪器，安全操作和保养对于延长设备使用寿命和确保准确测量结果至关重要。

本文档介绍了迷你型热线风速计的安全操作和保养规程，希望能够帮助使用者更好地使用和维护仪器。
