极低风速下热线测量的方向特性
- 格式:pdf
- 大小:268.35 KB
- 文档页数:8

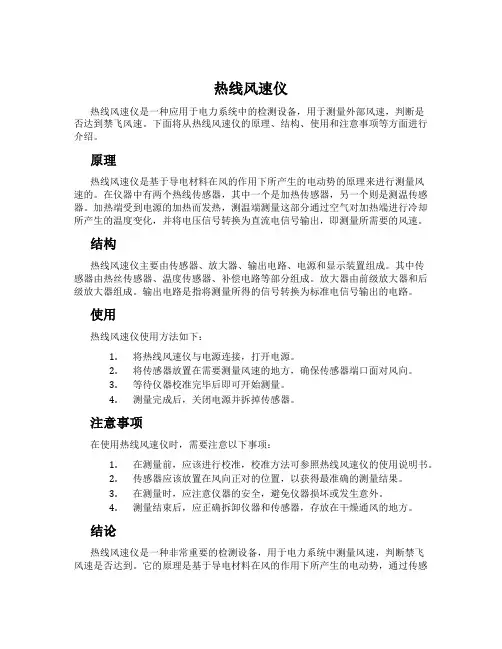

热线风速仪热线风速仪是一种应用于电力系统中的检测设备,用于测量外部风速,判断是否达到禁飞风速。
下面将从热线风速仪的原理、结构、使用和注意事项等方面进行介绍。
原理热线风速仪是基于导电材料在风的作用下所产生的电动势的原理来进行测量风速的。
在仪器中有两个热线传感器,其中一个是加热传感器,另一个则是测温传感器。
加热端受到电源的加热而发热,测温端测量这部分通过空气对加热端进行冷却所产生的温度变化,并将电压信号转换为直流电信号输出,即测量所需要的风速。
结构热线风速仪主要由传感器、放大器、输出电路、电源和显示装置组成。
其中传感器由热丝传感器、温度传感器、补偿电路等部分组成。
放大器由前级放大器和后级放大器组成。
输出电路是指将测量所得的信号转换为标准电信号输出的电路。
使用热线风速仪使用方法如下:1.将热线风速仪与电源连接,打开电源。
2.将传感器放置在需要测量风速的地方,确保传感器端口面对风向。
3.等待仪器校准完毕后即可开始测量。
4.测量完成后,关闭电源并拆掉传感器。
注意事项在使用热线风速仪时,需要注意以下事项:1.在测量前,应该进行校准,校准方法可参照热线风速仪的使用说明书。
2.传感器应该放置在风向正对的位置,以获得最准确的测量结果。
3.在测量时,应注意仪器的安全,避免仪器损坏或发生意外。
4.测量结束后,应正确拆卸仪器和传感器,存放在干燥通风的地方。
结论热线风速仪是一种非常重要的检测设备,用于电力系统中测量风速,判断禁飞风速是否达到。
它的原理是基于导电材料在风的作用下所产生的电动势,通过传感器、放大器、输出电路、电源和显示装置等部分组成。
在使用时,需要注意仪器的校准、安全和存放等事项。

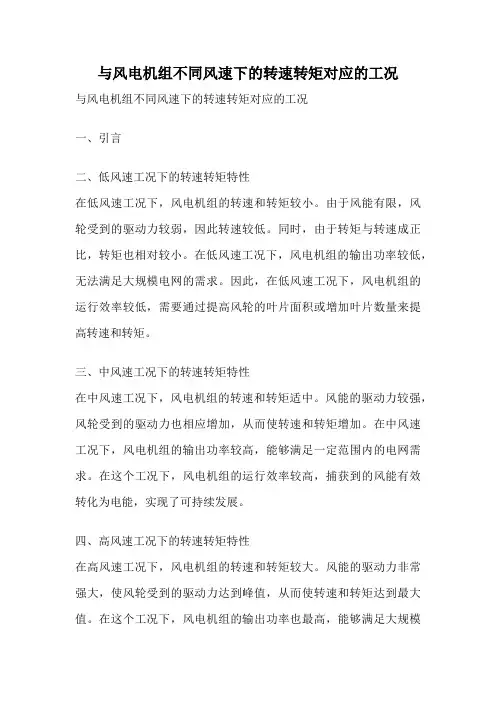

与风电机组不同风速下的转速转矩对应的工况与风电机组不同风速下的转速转矩对应的工况一、引言二、低风速工况下的转速转矩特性在低风速工况下,风电机组的转速和转矩较小。
由于风能有限,风轮受到的驱动力较弱,因此转速较低。
同时,由于转矩与转速成正比,转矩也相对较小。
在低风速工况下,风电机组的输出功率较低,无法满足大规模电网的需求。
因此,在低风速工况下,风电机组的运行效率较低,需要通过提高风轮的叶片面积或增加叶片数量来提高转速和转矩。
三、中风速工况下的转速转矩特性在中风速工况下,风电机组的转速和转矩适中。
风能的驱动力较强,风轮受到的驱动力也相应增加,从而使转速和转矩增加。
在中风速工况下,风电机组的输出功率较高,能够满足一定范围内的电网需求。
在这个工况下,风电机组的运行效率较高,捕获到的风能有效转化为电能,实现了可持续发展。
四、高风速工况下的转速转矩特性在高风速工况下,风电机组的转速和转矩较大。
风能的驱动力非常强大,使风轮受到的驱动力达到峰值,从而使转速和转矩达到最大值。
在这个工况下,风电机组的输出功率也最高,能够满足大规模电网的需求。
尽管风电机组在高风速工况下可以输出较高的功率,但也面临着一定的安全风险。
为了保护设备的安全运行,风电机组通常会设置过载保护装置,以防止超负荷运行。
五、变风速工况下的转速转矩特性在实际运行中,风速是不断变化的,这就要求风电机组具备适应不同风速的能力。
在变风速工况下,风电机组的转速和转矩也会相应变化。
当风速较低时,风电机组的转速和转矩较小;当风速逐渐增加时,风电机组的转速和转矩也会相应增加;当风速达到一定值时,风电机组的转速和转矩会达到最大值。
通过控制风电机组的转速和转矩,可以使其在不同风速下实现最佳运行状态,从而提高发电效率。
六、结论风电机组在不同风速下的转速转矩对应的工况不同,这直接影响到风电机组的输出功率和运行效率。
在低风速工况下,风电机组的转速和转矩较小,运行效率较低;在中风速工况下,风电机组的转速和转矩适中,运行效率较高;在高风速工况下,风电机组的转速和转矩较大,输出功率最高;在变风速工况下,风电机组的转速和转矩会随着风速的变化而变化。

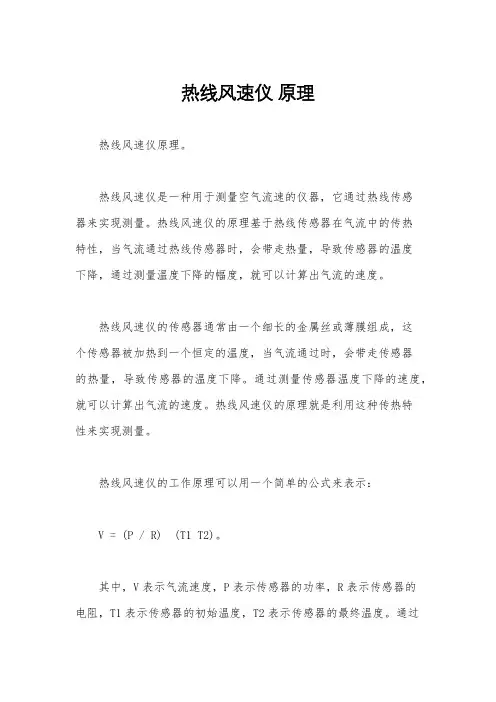

热线风速仪原理
热线风速仪原理。
热线风速仪是一种用于测量空气流速的仪器,它通过热线传感
器来实现测量。
热线风速仪的原理基于热线传感器在气流中的传热
特性,当气流通过热线传感器时,会带走热量,导致传感器的温度
下降,通过测量温度下降的幅度,就可以计算出气流的速度。
热线风速仪的传感器通常由一个细长的金属丝或薄膜组成,这
个传感器被加热到一个恒定的温度,当气流通过时,会带走传感器
的热量,导致传感器的温度下降。
通过测量传感器温度下降的速度,就可以计算出气流的速度。
热线风速仪的原理就是利用这种传热特
性来实现测量。
热线风速仪的工作原理可以用一个简单的公式来表示:
V = (P / R) (T1 T2)。
其中,V表示气流速度,P表示传感器的功率,R表示传感器的
电阻,T1表示传感器的初始温度,T2表示传感器的最终温度。
通过
测量传感器的功率、电阻和温度变化,就可以计算出气流的速度。
热线风速仪的原理简单清晰,而且具有高灵敏度和快速响应的
特点,因此被广泛应用于空气动力学研究、气象观测、空调系统调
试等领域。
同时,热线风速仪还可以实现多点测量和远程监测,具
有很高的实用价值。
总的来说,热线风速仪利用热线传感器的传热特性来实现测量
气流速度的原理,通过测量传感器的功率、电阻和温度变化,就可
以准确地计算出气流的速度。
热线风速仪具有原理简单、灵敏度高、响应快的特点,被广泛应用于各个领域,对于气流速度的测量起到
了至关重要的作用。

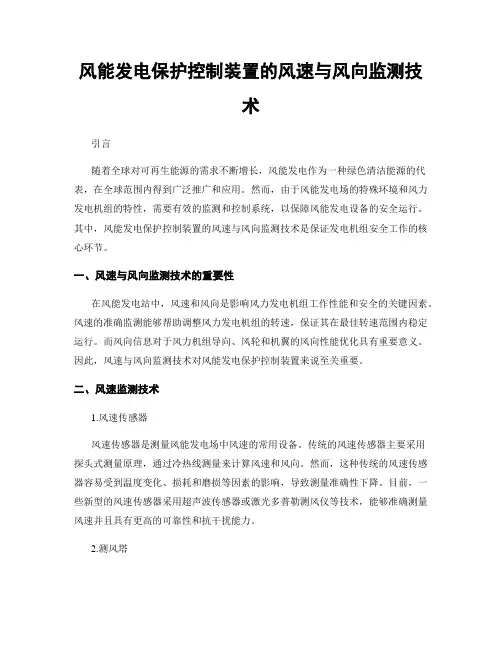

风能发电保护控制装置的风速与风向监测技术引言随着全球对可再生能源的需求不断增长,风能发电作为一种绿色清洁能源的代表,在全球范围内得到广泛推广和应用。
然而,由于风能发电场的特殊环境和风力发电机组的特性,需要有效的监测和控制系统,以保障风能发电设备的安全运行。
其中,风能发电保护控制装置的风速与风向监测技术是保证发电机组安全工作的核心环节。
一、风速与风向监测技术的重要性在风能发电站中,风速和风向是影响风力发电机组工作性能和安全的关键因素。
风速的准确监测能够帮助调整风力发电机组的转速,保证其在最佳转速范围内稳定运行。
而风向信息对于风力机组导向、风轮和机翼的风向性能优化具有重要意义。
因此,风速与风向监测技术对风能发电保护控制装置来说至关重要。
二、风速监测技术1.风速传感器风速传感器是测量风能发电场中风速的常用设备。
传统的风速传感器主要采用探头式测量原理,通过冷热线测量来计算风速和风向。
然而,这种传统的风速传感器容易受到温度变化、损耗和磨损等因素的影响,导致测量准确性下降。
目前,一些新型的风速传感器采用超声波传感器或激光多普勒测风仪等技术,能够准确测量风速并且具有更高的可靠性和抗干扰能力。
2.测风塔测风塔是一种通过安装风速传感器在不同高度上测量风速的设备。
测风塔通常采用多层次测量,可以测量不同高度层次的风速,从而获取沿高度方向的风场垂直剖面,为风能发电机组的工作提供参考。
测风塔的高度和布局需要根据具体风能发电场的地形和气象条件进行设计和安装,以确保风速测量的准确性。
三、风向监测技术1.风向传感器风向传感器是测量风向的关键设备,常见的风向传感器包括微型继电器式风向传感器、风向风标和风向船都等。
这些传感器能够根据风的方向和强度发出信号,以供风能发电保护控制装置进行处理和控制。
传统的风向传感器通常由光电转换器和起风量立体角测量信息组成,并且在标志物的指示下作出风向决策。
2.气象站气象站是风能发电保护控制装置中监测风向的重要设备。

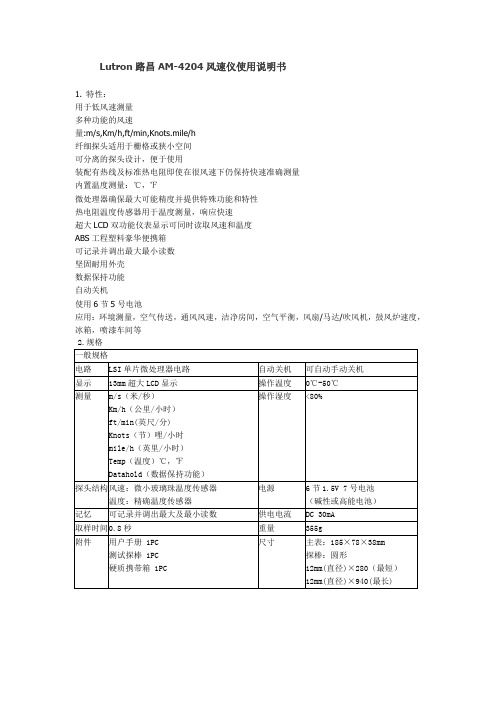

Lutron路昌AM-4204风速仪使用说明书
1. 特性:
用于低风速测量
多种功能的风速
量:m/s,Km/h,ft/min,e/h
纤细探头适用于栅格或狭小空间
可分离的探头设计,便于使用
装配有热线及标准热电阻即使在很风速下仍保持快速准确测量
内置温度测量:℃,℉
微处理器确保最大可能精度并提供特殊功能和特性
热电阻温度传感器用于温度测量,响应快速
超大LCD双功能仪表显示可同时读取风速和温度
ABS工程塑料豪华便携箱
可记录并调出最大最小读数
坚固耐用外壳
数据保持功能
自动关机
使用6节5号电池
应用:环境测量,空气传送,通风风速,洁净房间,空气平衡,风扇/马达/吹风机,鼓风炉速度,冰箱,喷漆车间等。

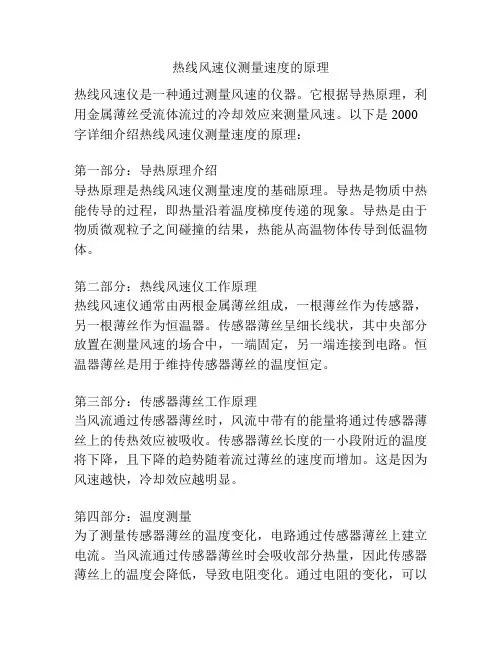

热线风速仪测量速度的原理热线风速仪是一种通过测量风速的仪器。
它根据导热原理,利用金属薄丝受流体流过的冷却效应来测量风速。
以下是2000字详细介绍热线风速仪测量速度的原理:第一部分:导热原理介绍导热原理是热线风速仪测量速度的基础原理。
导热是物质中热能传导的过程,即热量沿着温度梯度传递的现象。
导热是由于物质微观粒子之间碰撞的结果,热能从高温物体传导到低温物体。
第二部分:热线风速仪工作原理热线风速仪通常由两根金属薄丝组成,一根薄丝作为传感器,另一根薄丝作为恒温器。
传感器薄丝呈细长线状,其中央部分放置在测量风速的场合中,一端固定,另一端连接到电路。
恒温器薄丝是用于维持传感器薄丝的温度恒定。
第三部分:传感器薄丝工作原理当风流通过传感器薄丝时,风流中带有的能量将通过传感器薄丝上的传热效应被吸收。
传感器薄丝长度的一小段附近的温度将下降,且下降的趋势随着流过薄丝的速度而增加。
这是因为风速越快,冷却效应越明显。
第四部分:温度测量为了测量传感器薄丝的温度变化,电路通过传感器薄丝上建立电流。
当风流通过传感器薄丝时会吸收部分热量,因此传感器薄丝上的温度会降低,导致电阻变化。
通过电阻的变化,可以通过电路测量出传感器薄丝的温度变化,从而得到风速的信息。
第五部分:恒温器薄丝工作原理恒温器薄丝是用来维持传感器薄丝的温度恒定的。
恒温器薄丝中通过电流,通过与传感器薄丝相同的原理进行工作。
但是,恒温器薄丝的电阻更大,以保持其温度变化更小。
因此,当传感器薄丝的温度变化时,电路将自动调整电流,使恒温器薄丝的温度保持稳定。
第六部分:校准和计算为了得到精确的风速测量结果,需要进行校准和计算。
校准过程可以通过人为设定不同风速下的标准值进行。
根据不同的风速和传感器薄丝的温度变化,可以建立风速和温度变化之间的关系。
然后,根据测量到的传感器薄丝的温度变化,可以通过定义好的关系来计算出实际的风速。
总结:热线风速仪利用导热原理测量风速,通过传感器和恒温器薄丝对风速进行测量。
风速测量实验报告一、引言风速是气象学中的一个重要参数,对于农业、建筑、航空等领域具有重要的参考价值。
为了准确测量风速,我们进行了一系列的实验。
本实验报告将详细介绍实验的目的、原理、方法、结果和讨论。
二、实验目的本实验的目的是通过不同方法测量风速,并比较各种方法的准确性和可行性。
三、实验原理1.热线风速仪原理:利用热敏电阻的热电效应,测量风速对热线的冷却效应,从而得到风速值。
2.旋翼式风速仪原理:通过测量旋翼在风中旋转的频率,进而计算出风速。
3.压电式风速仪原理:利用压电效应,将风速转化为压电传感器的电信号,再通过计算得到风速。
四、实验方法1.热线风速仪测量方法:将热线风速仪放置在待测的风中,通过测量热线的电阻变化来计算风速。
2.旋翼式风速仪测量方法:将旋翼风速仪装置放置在待测的风中,通过测量旋翼旋转的次数来计算风速。
3.压电式风速仪测量方法:将压电式风速仪放置在待测的风中,通过测量压电传感器的电信号来计算风速。
五、实验结果经过一系列实验,我们得到了以下结果:1.热线风速仪测量结果:在不同风速下,热线风速仪的测量值分别为4.5m/s、6.2m/s、8.0m/s。
2.旋翼式风速仪测量结果:在不同风速下,旋翼式风速仪的测量值分别为4.8m/s、5.9m/s、7.5m/s。
3.压电式风速仪测量结果:在不同风速下,压电式风速仪的测量值分别为4.3m/s、6.0m/s、7.8m/s。
六、结果讨论通过对比各种风速测量方法的结果,我们可以得出以下结论:1.热线风速仪的测量结果与旋翼式风速仪和压电式风速仪的结果相比较为准确,但需要较长的响应时间。
2.旋翼式风速仪的测量结果相对准确,并且响应时间较短,适用于某些需要实时测量的场合。
3.压电式风速仪的测量结果较为稳定,但在低风速下有一定的误差。
七、实验结论本实验通过比较热线风速仪、旋翼式风速仪和压电式风速仪的测量结果,得出了以下结论:1.热线风速仪、旋翼式风速仪和压电式风速仪都可以用于测量风速,但其准确性和适用性有所不同。

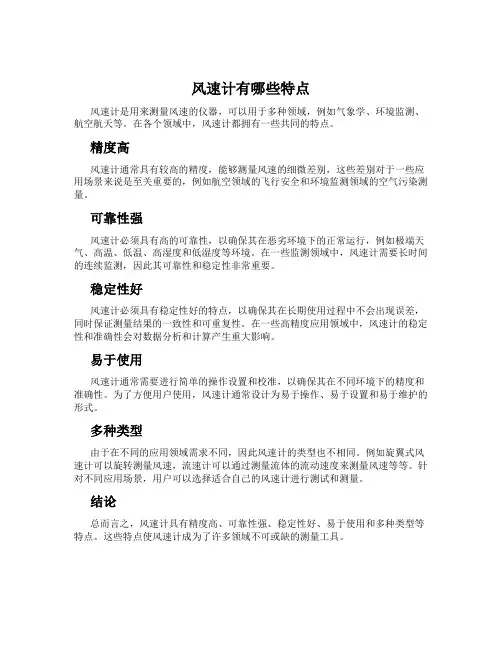

风速计有哪些特点
风速计是用来测量风速的仪器,可以用于多种领域,例如气象学、环境监测、航空航天等。
在各个领域中,风速计都拥有一些共同的特点。
精度高
风速计通常具有较高的精度,能够测量风速的细微差别,这些差别对于一些应用场景来说是至关重要的,例如航空领域的飞行安全和环境监测领域的空气污染测量。
可靠性强
风速计必须具有高的可靠性,以确保其在恶劣环境下的正常运行,例如极端天气、高温、低温、高湿度和低湿度等环境。
在一些监测领域中,风速计需要长时间的连续监测,因此其可靠性和稳定性非常重要。
稳定性好
风速计必须具有稳定性好的特点,以确保其在长期使用过程中不会出现误差,同时保证测量结果的一致性和可重复性。
在一些高精度应用领域中,风速计的稳定性和准确性会对数据分析和计算产生重大影响。
易于使用
风速计通常需要进行简单的操作设置和校准,以确保其在不同环境下的精度和准确性。
为了方便用户使用,风速计通常设计为易于操作、易于设置和易于维护的形式。
多种类型
由于在不同的应用领域需求不同,因此风速计的类型也不相同。
例如旋翼式风速计可以旋转测量风速,流速计可以通过测量流体的流动速度来测量风速等等。
针对不同应用场景,用户可以选择适合自己的风速计进行测试和测量。
结论
总而言之,风速计具有精度高、可靠性强、稳定性好、易于使用和多种类型等特点。
这些特点使风速计成为了许多领域不可或缺的测量工具。

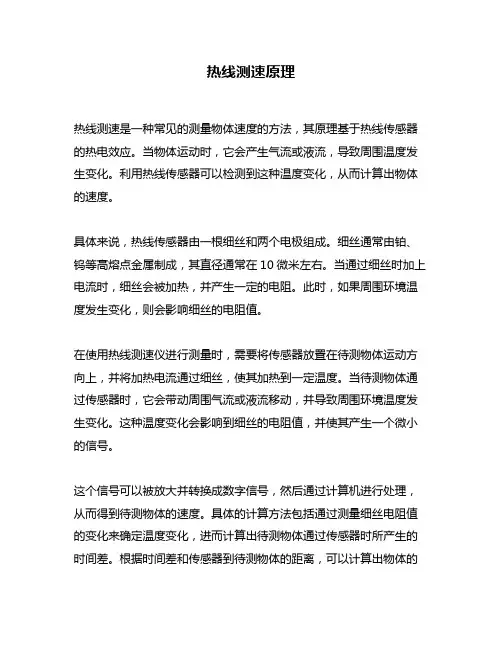

热线测速原理
热线测速是一种常见的测量物体速度的方法,其原理基于热线传感器的热电效应。
当物体运动时,它会产生气流或液流,导致周围温度发生变化。
利用热线传感器可以检测到这种温度变化,从而计算出物体的速度。
具体来说,热线传感器由一根细丝和两个电极组成。
细丝通常由铂、钨等高熔点金属制成,其直径通常在10微米左右。
当通过细丝时加上电流时,细丝会被加热,并产生一定的电阻。
此时,如果周围环境温度发生变化,则会影响细丝的电阻值。
在使用热线测速仪进行测量时,需要将传感器放置在待测物体运动方向上,并将加热电流通过细丝,使其加热到一定温度。
当待测物体通过传感器时,它会带动周围气流或液流移动,并导致周围环境温度发生变化。
这种温度变化会影响到细丝的电阻值,并使其产生一个微小的信号。
这个信号可以被放大并转换成数字信号,然后通过计算机进行处理,从而得到待测物体的速度。
具体的计算方法包括通过测量细丝电阻值的变化来确定温度变化,进而计算出待测物体通过传感器时所产生的时间差。
根据时间差和传感器到待测物体的距离,可以计算出物体的
速度。
总之,热线测速原理基于热线传感器的热电效应,利用待测物体运动时所产生的气流或液流导致周围温度变化来检测物体速度。
该方法具有精度高、响应速度快等优点,在工业生产和科学实验中得到了广泛应用。
第16卷 第2期2001年6月实 验 力 学JOU RNAL O F EXPER I M EN TAL M ECHAN I CSV o l.16 N o.2Jun.2001文章编号:100124888(2001)022*******极低风速下热线测量的方向特性Ξ姚仁太,郝宏伟(中国辐射防护研究院,太原030006)摘要:在风速为6~30m s的范围内,许多研究表明可近似认为热线探针的偏角因子K1和倾角因子K2不随风速变化,倾角Η对K1及偏角Υ对K2也近似认为没有影响,一般采用K1≈0.2,K2≈1.02.然而在极低风速下,特别是1m s以下,由于热线的传热机理发生变化,所以K1和K2也出现了显著的变化.本文对单丝探针和双丝探针方向特性进行了探讨性的研究,实验表明,风速小于3m s时,K1和K2随速度发生变化,且Η对K1以及Υ对K2都有影响.当取Υ和Η为90°时,K1和K2在整个角度范围内计算速度的误差较小.关键词:方向特性;热线探针;极低风速中图分类号:V211.71 文献标识码:A1 引言 环境风洞中气流的主要特点是低风速、高湍流度.对于高湍流度气流和不规则速度分布流场,当利用热线风速仪进行测量时,由于热线感应的有效冷却速度不仅取决于速度而且还敏感于气流与热线所形成的角度,因此必须考虑热线的方向特性,才能获得正确的结果.一方面可以对测量信号进行修正,另一方面也可以精确地判定方向.一般而言,有效冷却速度与几个因子有关,如偏角因子和倾角因子,它们的值有典型的依赖关系.在这方面最先由Cham p agne等(1967)[1]提出切向冷却速度修正的重要性,特别是Jo r2 gen sen(1971)[2]作了更进一步的详细的研究,之后又有许多研究者做过类似实验和讨论.比较新的论述是Chew和H a(1988)[3],他们仔细研究了对有效冷却速度影响的偏角因子和倾角因子.但上述这些研究所讨论的速度都不在环境风洞中的极低风速范围内.这里我们将讨论,在0.5m s到10m s风速范围内,DAND EC55P11型未镀金单丝探针和DAND EC55P51型镀金双丝探针在不同偏角和倾角下的测量实验.Ξ收稿日期:2000207225;修订日期:2001205225作者简介:姚仁太(1963-),男,博士.中国辐射防护研究院副研究员.主要从事污染物迁移与扩散的物理模拟和测量技术(包括流动可视化及P I V测量技术)实验研究,以及数值模拟研究.2 偏角因子和倾角因子 一般地,当探针位于气流中时,速度矢量为U ef f (见图1),根据文献[2],作用在热线上的有效冷却速度可表示为:U 2ef f =U 2x +K 21U 2y +K 22U 2z(1)其中U x 为在支架平面内且垂直于热线的速度分量,U y 为平行于热线的分量(切向速度),U z 为垂直于热线及支架平面的分量(法向速度),<为偏角,Η为倾角.K 1为偏角因子,K 2为倾角因子.图1 速度矢量的分解测量输出电压E 和有效冷却速度U ef f 的关系为:E 2=(A +B U n ef f )C(2)其中,A ,B 和n 为校准常数;C 为温度修正因子.M o 2barak 等(1986)[4]通过在0.075~0.905M (M 为马赫数)范围的风速进行标定实验,结果表明系数A ,B 和n 取决于所使用的热线探针,而与气流速度无关.在极低风速下,虽然由于热线传热机理的改变使得(2)式的适用性存在问题,但是,许多研究者仍采用(2)式的形式拟合标定曲线,风速下限可达0.05m s ,并获得了满意的结果,此时n 随不同的风速段而改变[5,6].事实上,不能说(2)式反映了极低风速下热线传热的机理,但是反过来利用(2)式的形式拟合标定实验数据可以反映传热机理的变化.实验表明,在我们所讨论的速度范围内取n =0.45.对于5m s 以上的风速,许多实验证实了K 1和K 2分别与<和Η无关的近似假设.而在极低风速下,这将同样是很值得关心的问题.由方程(2)和方程(1)可得K 1(<,Η)=E 2<,Η-A C E 20-A C (2 n )(co s 2Η+K 22Ηsin 2Η)-co s 2<co s 2Η-K 22Ηco s 2<sin 2Η(1 2) sin <(3)K 2(<,Η)=E 2<,Η-A C E 20-A C (2 n )(co s 2<+K 21<sin 2<)-co s 2<co s 2Η-K 21<sin 2<(1 2) co s <sin Η(4)其中E <,Η为在偏角<,倾角Η时的输出电压,K 1为不同偏角<对应的偏角因子,K 2为不同倾角Η对应的倾角因子,E 0为<=0°,Η=0°时的电压.热线探针与气流方向无倾角(Η=0°)时,由(3)可得偏角<同K 1的关系:K 1(<)=E 2<-A C E 20-A C (2 n )-co s 2<(1 2) sin <(5) 热线探针与气流方向无偏角(<=0°)时,由(4)可得倾角Η同K 2的关系:K 2(Η)=E 2Η-A C E 20-A C (2 n )-co s 2Η(1 2) sin Η(6)其中E <,E Η分别为不同的<,Η角对应的电压.对于双丝探针也可做类似的处理.实际测量时气流方向与双丝探针轴平行时<取45°.341第2期 姚仁太等:极低风速下热线测量的方向特性 3 结果和讨论3.1 仪器设备的精度及测量的误差分析 本实验采用DA N T EC 55D 90校准设备,参见图2所示.由于当使用较低风速时,从55D 44图2 实验装置图单元的U 形管上读喷口压力会产生较大的误差,因此我们使用一个精度为10-5m br 高精度压力传感器来确定喷口压力,而55D 46压力转换单元的初始压力表则采用数字电压表监测,从而可以保证真实速度的准确性.偏角、倾角的旋转装置采用55D 45喷口单元的定位装置,可很灵活的实现各种偏角和倾角的实验情况,本实验的角度旋转装置的误差为1°.显然偏角和倾角愈小,实验相对误差愈大.通过对公式(5)和(6)分析表明,在Η和<角较小时,K 1和K 2的变化敏感于Η和<.根据文献[3],当<的误差为1°时,导致K 1的相对误差达30%左右;倾角Η的误差为1°时,对K 2的影响略低.因此,对于小偏角和倾角进行多次测量,然后取平均,以尽可能地减小角度旋转装置引起的误差.但此时有效冷却速度切向或法向分量比较小,由公式(1)可知,K 1和K 2值大的偏差并不会造成冷却速度大的偏差.因此从后面的实验结果能够很清楚的反映偏角因子K 1和倾角因子K 2的变化规律.图3 单丝探针的偏角和倾角因子3.2 单丝K 1和K 2随气流速度及方向变化在保持气流速度稳定的情况下,我们分别对10,8,6,5,3,0.9,0.7,0.5m s 的风速测量,得到<,Η角在10°到90°范围内变化所对应的E <,E Η,从而由公式(5),(6)导出K 1,K 2,结果如图3所示(图3中曲线1~8依次对应于上述8个风速条件).从图3(a )中可以看出K 1随<角的变化.10m s ,6m s 风速的K 1值很接近,可以近似认为K 1不随风速变化,随着偏角<的增加,K 1减小,与J org ensen 的结果相一致.对于5m s ,3m s风速,特别是3m s ,K 1仍随<的增加而减小,但比6~10m s 时的值有显著变化,而热线直径441 实 验 力 学 (2001年)第16卷 为特征长度的R ey nold s 数约等于1,所以它接近临界值,记为R ec ≈1.当风速为0.9,0.7,0.5m s 时,K 1值开始随着风速的减小而增加,各风速下的K 1随<的变化规律比较相似.由图3(b )可看出,在风速为3~10m s 时,除20°以内的小角度外,K 2随速度变化较小,在1m s 以下的风速时,K 2也基本上不随速度变化,但两个风速段的K 2值却差别很大.K 2随倾角Η的变化关系与K 1类似.但本实验中,由于采用的探针的结构有差别的原因,10m s 这一点结果与J org ensen 的结果相比有些差别,即K 2值随Η的增加减小.由此可见,在风速为1m s 以下时,K 1和K 2随速度及偏角<和倾角Η的变化比较明显.3.3 双丝探针K 1和K 2随气流速度及方向变化双丝探针的结果比单丝探针复杂.主要是倾角改变时,还存在两个丝之间的干扰.我们先讨论气流直接通过1#丝的情况,即2#丝对1#丝没有干扰,1#丝结果如图4所示.图4 双丝探针的偏角和倾角因子(v =10~0.5m s -1)从图4(a )可看出,风速为6m s ~10m s 时,K 1基本不随风速变化,随着偏角<增加而减小,变化规律与Che w 和H a 的结果一致.当U eff =3m s 时,K 1值增加,且随偏角<变化较明显.对于0.5~0.9m s 的风速,K 1值在0.3~0.43之间变化,K 1值随速度的变化更为明显.考虑到实际应用情形,我们来讨论当偏角<=45°时,随偏角Η和速度U eff 的变化.从图4(b )中可看出,对于双丝探针K 2与单丝探针K 2值有所不同,但变化规律基本一致.从单丝探针和双丝探针的结果可总结出:当以直径为特征长度的R ey nold s 数小于临界值R ec 时,风速开始对K 1,K 2值产生不同程度的影响,特别是在1m s (R e =0.34)以下,K 1值大于3m s 以上的K 1值,且随风速的减小而增加,K 2值也是大于3m s 以上的值,但在此范围内,K 2值却随速度变化很小.3.4 实际测量中双丝探针两根丝及支架的影响在实际测量中,由于风向的变化会出现两丝及支架之间的干扰.气流先通过2#丝,再通过1#丝,即1#丝要受到2#丝的影响.1#丝的测量结果见图5.我们可以看到,当风速大于3m s 时,影响只表现在小角度范围.在极低风速下,随倾角的增加,这些干扰的影响逐渐增大,当U =0.9m s ,Η=80°时,K 2<1;U =0.5m s ,在大倾角范围K 2值达到0.82.因此极低风速下,倾角Η的变化对K 2的影响很大,必须进行修正.3.5 对于K 1(<,Η),K 2(<,Η)的讨论许多研究人员对6m s 以上风速的实验证实倾角Η对K 1的影响以及偏角<对K 2的影响很小,通常都忽略不计.上述实验结果表明,极低风速下K 1和K 2分别对偏角<和倾角Η比较541第2期 姚仁太等:极低风速下热线测量的方向特性 图5 双丝探针2#丝对1#干扰时的倾角因子敏感,可能会出现一些不同的结果.这里我们做了风速为0.9,0.7,0.5m s 的单丝探针的实验.在每个恒定风速下,对于每一个偏转的倾角Η得到不同的偏角<对应的K 1的测量结果和每一个偏转的偏角<得到的不同倾角Η对应的K 2的测量结果,如图6所示.从图6a ,6c ,6e 我们可以看到:三个不同风速下K 1(<)-Η的变化规律相似,可近似认为与速度无关.对于一组K 1(<)-Η曲线,在低偏角范围内,曲线散布很大;<=90°时K 1值几乎不随倾角Η变化,可见倾角Η对K 1的影响随着偏角的增加而逐渐减小,因此当采用偏角<=90°时的K 1值来修正切向速度的冷却影响时,可以近似认为K 1值与倾角Η无关.图6 单丝探针Η对K 1和<对K 2的影响641 实 验 力 学 (2001年)第16卷 从图6b ,6d ,6f 可看到,在低倾角范围K 2的情形与K 1类似,在高倾角范围内,K 2随偏角<的增加而减小,且随着速度的减小,其减小的程度也逐渐增加,此时若忽略偏角<对K 2的影响,将带来一定的误差,因此须根据不同偏角和速度对K 2进行适当的修正.图7 取不同K 1和K 2值时单丝探针计算速度的误差图8 取不同K 1和K 2值时双丝探针计算速度的误差4 基于各种K 1和K 2计算速度的误差分析 上面讨论了偏角因子和倾角因子随速度和角度的变化关系,下面讨论在具体计算中如何得到对速度进行修正的这两个因子.本文使用定角校准方法,即假设在某一偏角和速度范围内,K 1和K 2为一常数.因此对于0.5m s ,0.7m s ,0.9m s 的风速,我们分别取0°(即不考虑K 1和K 2的影响)、60°和90°对应的K 1,K 2值,计算出气流速度,并与真实速度比较,得到基于不同角度计算速度的相对误差,其结果分别见图7和图8.其中,图7说明了单丝探针计算速741第2期 姚仁太等:极低风速下热线测量的方向特性 841 实 验 力 学 (2001年)第16卷 度的误差,图8说明了双丝探针忽略切向速度或法向速度影响所得的计算速度误差,以及考虑其影响的计算速度误差.误差分析表明:K1和K2的影响并不能忽略,特别是在大偏角和倾角时.虽然K1和K2随<和Η而变,但在整个角度范围内K1或K2取一定值仍可保证计算速度的精度,通常K1或K2取<或Η=60°或90°时的值,计算速度的相对误差较小.5 结论 (1)风速为5m s以上时的结果,K1,K2基本上与速度无关,但它们随着偏角<和倾Η而变化.采用定角方法,通常取<或Η=60°时的K1和K2值来计算速度时误差较小.(2)当风速为3m s时K1,K2值随角度变化的关系不同于5m s以上的值,此时R ec≈1,可以认为是转折点,K1,K2的确定仍可近似采用(1)中所述方法.(3)在1m s以下风速时,单丝和双丝探针的K1值与速度有关,而K2随速度的变化较小,此时K1随着偏角<的增加趋于平缓,K2仍随倾角Η增加呈减小趋势.因此,要根据不同速度来确定K1,K2,可进行插值计算.它们随角度的变化,仍可取<或Η=90°时的K1,K2值来计算速度时误差将较小.(4)在极低风速时,双丝探针两根丝及支架之间对测量结果产生一定影响,特别是在倾角较大的时候.(5)在风速小于3m s的情况下,当使用双丝探针进行测量有倾角Η出现时,直接感受气流一侧的热线,对另一根热线有干扰,使K2大幅度减小,尤其是在大倾角时,此时采用其感应信号计算速度时误差较大,需要进行修正.参考文献:[1] Cham p ag ne F H,S leicher C A and W eh r m ann O H.T u rbu lence m easu re m en ts w ith inclined hot w ires,P a rt :H ea t transf er exp eri m en ts w ith inclined hot w ire[J].J.F lu id M ech.,1967,28:153-175.[2] J org ensen F E.D irectiona l S ensitiv ity of w ire and f iber2f il m p robes[J].D ISA Inf or m a tion,1971,11:31-37.[3] Che w Y T and H a S M.T he d irectiona l sensitiv ities of crossed and trip le hot2w ire p robes[J].J.P hy s.E:S ci.Instrum.,1988,21:613-620.[4] M oba rak A,S ed rak M F,T elbang M.O n the d irection sensitiv ity of hot2w ire p robes[J].D an tec Inf or2m a tion,1986,2:7-9.[5] A y d in M and L eu theusser H J.V ery lo w velocity ca libra tion and app lica tion of hot2w ire p robes[J].D ISA Inf or m a tion,1980,25:17-18.[6] T san is I K.Ca libra tion of hot2w ire ane m o m eters a t very lo w velocities[J].D an tec Inf or m a tion,1987,4:13-14.D irectional Sen sitiv ity for the Hot -W ire M easurem en tsat Very L ow W i nd Veloc ityYAO R en 2tai ,HAO Hong 2w ei(Ch ina In stitu te fo r R adiati on P ro tecti on ,T aiYuan 030006,Ch ina )Abstract :M any investigati on s indicate that yaw facto r K 1and p itch facto r K 2of the ho t w irew ou ld no t vary w ith the velocity m easu red w ith in the scop e of 6~30m s -1,and that yaw angle Ηand p itch angle <have also little effect on K 1and K 2resp ectively .A s a resu lt ,K 1and K 2m ay be con sidered con stan ts 0.2and 1.02resp ectively .How ever ,K 1and K 2m ay change sig 2n ificatly fo r the ho t w ire at the very low velocity ,esp ecically less than 1m s -1becau se of thechange in m echacis m of heat tran sferring .T he directi onal sen sitivities of single 2w ire p robe and X 2array p robe w ere investigated in th is p ap er .T he resu lts show that w hen velocity is lessthan 3m s -1,K 1and K 2vary w ith the velocity ,and Ηand <have also effect on K 1and K 2.R elative erro rs on velocity m easu ring are calcu lated fo r vari ou s yaw and p itch angles w ith K 1and K 2of differen t yaw and p itch angles.It is also found that better resu lts are ob tained fo r <=90°and Η=90°.Key W ords :directi onal sen sitivity ;ho t 2w ire p robe ;very low velocity941第2期 姚仁太等:极低风速下热线测量的方向特性 。
