热线式风速计TES-1341

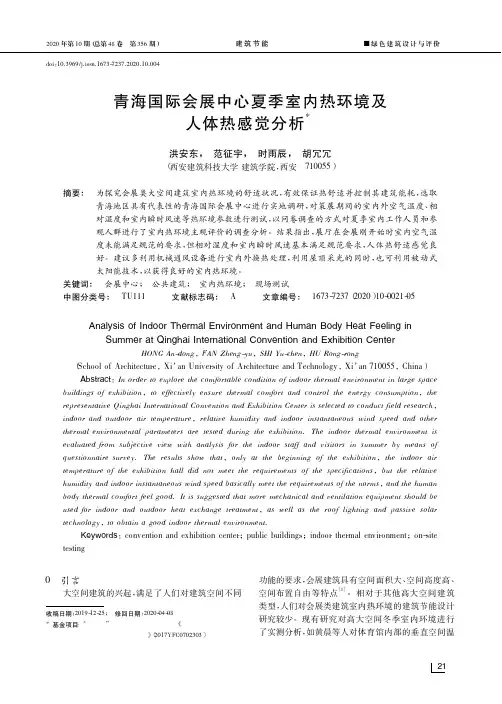

2020年第10期（总第48卷第356期）建筑节能■绿色建筑设计与评价doi ：10．3969 j．issn．1673-7237．2020．10．004收稿日期：2019-12-25；修回日期：2020-04-08*基金项目：“十三五”国家重点研发计划课题《地域气候适应型绿色公共建筑设计技术体系》（2017YFC0702303）青海国际会展中心夏季室内热环境及人体热感觉分析*洪安东，范征宇，时雨辰，胡冗冗（西安建筑科技大学建筑学院，西安710055）摘要：为探究会展类大空间建筑室内热环境的舒适状况，有效保证热舒适并控制其建筑能耗，选取青海地区具有代表性的青海国际会展中心进行实地调研，对策展期间的室内外空气温度、相对湿度和室内瞬时风速等热环境参数进行测试，以问卷调查的方式对夏季室内工作人员和参观人群进行了室内热环境主观评价的调查分析。

结果指出，展厅在会展刚开始时室内空气温度未能满足规范的要求，但相对湿度和室内瞬时风速基本满足规范要求，人体热舒适感觉良好。

建议多利用机械通风设备进行室内外换热处理，利用屋顶采光的同时，也可利用被动式太阳能技术，以获得良好的室内热环境。

关键词：会展中心；公共建筑；室内热环境；现场测试中图分类号：TU111文献标志码：A 文章编号：1673-7237（2020）10-0021-05Analysis of Indoor Thermal Environment and Human Body Heat Feeling in Summer at Qinghai International Convention and Exhibition CenterHONG An-dong ，FAN Zheng-yu ，SHI Yu-chen ，HU Rong-rong（School of Architecture ，Xi ’an University of Architecture and Technology ，Xi ’an 710055，China ）Abstract ：In order to explore the comfortable condition of indoor thermal environment in large space buildings of exhibition ，to effectively ensure thermal comfort and control the energy consumption ，the representative Qinghai International Convention and Exhibition Center is selected to conduct field research ，indoor and outdoor air temperature ，relative humidity and indoor instantaneous wind speed and other thermal environmental parameters are tested during the exhibition．The indoor thermal environment is evaluated from subjective view with analysis for the indoor staff and visitors in summer by means of questionnaire survey．The results show that ，only at the beginning of the exhibition ，the indoor air temperature of the exhibition hall did not meet the requirements of the specifications ，but the relative humidity and indoor instantaneous wind speed basically meet the requirements of the norms ，and the human body thermal comfort feel good．It is suggested that more mechanical and ventilation equipment should be used for indoor and outdoor heat exchange treatment ，as well as the roof lighting and passive solar technology ，to obtain a good indoor thermal environment．Keywords ：convention and exhibition center ；public buildings ；indoor thermal environment ；on-site testing0引言大空间建筑的兴起，满足了人们对建筑空间不同功能的要求，会展建筑具有空间面积大、空间高度高、空间布置自由等特点［1］。

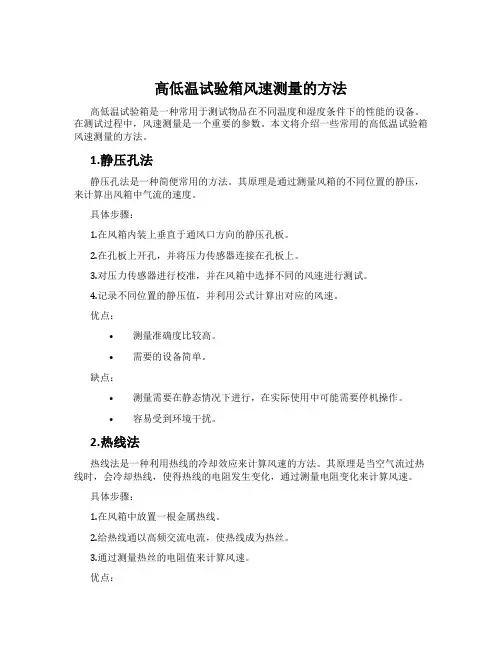

高低温试验箱风速测量的方法高低温试验箱是一种常用于测试物品在不同温度和湿度条件下的性能的设备。

在测试过程中，风速测量是一个重要的参数。

本文将介绍一些常用的高低温试验箱风速测量的方法。

1.静压孔法静压孔法是一种简便常用的方法。

其原理是通过测量风箱的不同位置的静压，来计算出风箱中气流的速度。

具体步骤：1.在风箱内装上垂直于通风口方向的静压孔板。

2.在孔板上开孔，并将压力传感器连接在孔板上。

3.对压力传感器进行校准，并在风箱中选择不同的风速进行测试。

4.记录不同位置的静压值，并利用公式计算出对应的风速。

优点：•测量准确度比较高。

•需要的设备简单。

缺点：•测量需要在静态情况下进行，在实际使用中可能需要停机操作。

•容易受到环境干扰。

2.热线法热线法是一种利用热线的冷却效应来计算风速的方法。

其原理是当空气流过热线时，会冷却热线，使得热线的电阻发生变化，通过测量电阻变化来计算风速。

具体步骤：1.在风箱中放置一根金属热线。

2.给热线通以高频交流电流，使热线成为热丝。

3.通过测量热丝的电阻值来计算风速。

优点：•测量范围广。

•测量精度高。

缺点：•设备比较昂贵，需要专业的设备。

•对测试环境要求比较高。

3.激光多普勒法激光多普勒法是一种利用激光散射特性计算风速的方法。

其原理是发射一束激光，通过散射扩散后被收集回来再经过分析，就可以计算出对应的风速。

具体步骤：1.将激光束射入风箱，并在另一面设置接收器。

2.对激光进行光谱分析，并通过解算出对应的速度。

优点：•测量范围广。

•测量精度高。

缺点：•设备昂贵，需要专业的设备。

•测量环境要求比较高。

综上，以上三种方法均为常用的高低温试验箱风速测量的方法，根据实际情况选择适合的方法进行测量。

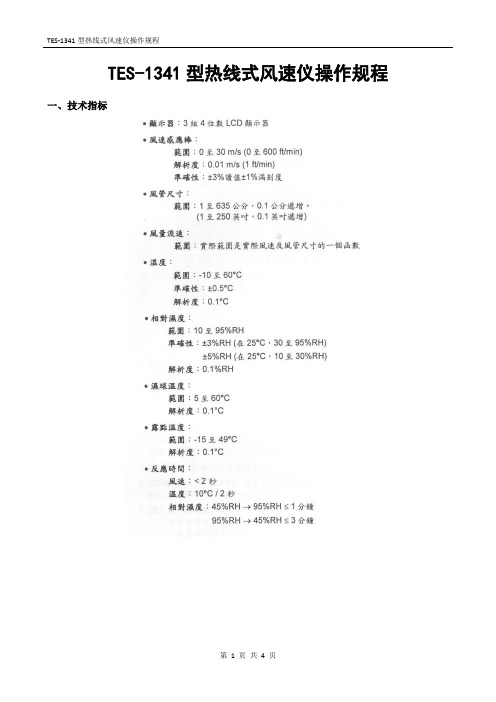

TES-1341型热线式风速仪操作规程一、技术指标
二，仪器介绍
三、操作使用
1、测量准备
1）电池安装：6只7号电池按正负极安装好
2）感应棒伸缩拉：要延长感应棒时，一只手握住把柄同时以另一只手拉住感应棒顶端，要缩回感应棒时，以一只手握住把柄同时另一只手推回感应棒顶端。

3、参数设定：
1）风速单位设定，按开机键，在按 SET 一次屏幕出现 SET 符号，按△，▽选择测量单位，按确认键在按SET直到SET符号消失就可以。

2）风量设定模式，按 SET 2次进入风量设定模式按△，▽循环选择○，□，或者直接输了风管面积及K值，在按确认键后使用△，▽输了所需的数值，按SET数次，直到符
号消失。

3）时间设定，按 SET 3次进入模式，出现SET及D-H,M,S符号出现按左右键3次
移动两位数闪烁至日期按△，▽选择数值，在按确认键确认，按SET直到SET符号消失。

4）大气压力设定，按SET 8次进入大气压力设置模式，按上下左右键选择数值，按确认键确认，按SET键直到SET 符号消失
4、风速测量
把感应棒顶端保护套旋转至风速感应头露出，手拿把柄使感应棒顶端感应口正对风源风向测，按HOLD 可以锁定或不锁定显示值，在锁定模式下，出现H符号，按VEL%RH键循环选择其他测量值，在显示器显示风速读值下按VEL%RH键循环显示：相对湿度测量值（%RH）
温度测量值（℃）湿度温度计算值（WET) 露点温度计算值（DEW) 风冷温度指标计算值（WCT)
四、注意事项
1、定期用干布擦拭仪器，测量温度不得超过60℃
2、出现电池符号，请及时更换电池
3、长时间不使用，要取下电池以免碱性电池泄露影响仪器。

笔记本电脑发热量测量1008180122 刘敏1008180123 卢艺杰1008180132 陶阳笔记本电脑发热量的测量1：笔记本电脑的散热a：散热口散热量的测量b：显示器散热量测量c：键盘散热量测量2：笔记本电脑发热造成自身温度的升高的热量测量（CPU 显卡主板硬盘等）散热口热量的测量Q1散热口主要是通过内置电风扇来形成受迫对流，由空气温升带走热量，进而对内部器件进行降温。

散热口热量的测量))t ((1T T C Q in out PV -=ρQ 1)t (out T Tin 和可用低速测温热电偶测温计进行测量，数据采集卡进行采集记录。

)15.273/(15.273*293.1+=T in ρ][00093.09956.0t 0cC P +=密度比热容散热口热量的测量体积V 我们组有三种方法：①利用公式V=Svt ，其中S 利用游标卡尺进行散热口面积测量，流速v 利用热线测速仪多次测量取平均值，由于散热口很小，流速小，存在的边界层将导致测量结果误差大，热线风速仪价格高，不易弄到。

Q 1散热口热量的测量Q 1②通过自制导管对散热口散出空气进行排水法收集。

原理类似如图。

此法虽然貌似夸张，但实际操作不难，准确性高③由于进风量与出风量是相同的，当内置风扇一定时，V 是风扇转速n 的单值函数。

其中转速可由鲁大师软件得到。

t n V b d f fo )60(45.022π=d fo b f 风扇外径外风扇宽度n :风扇转速t ：时间显示器散热量测量Q2把显示器当做厚度不计的薄板在空气中进行自然对流，散发热量。

该薄板成垂直或倾斜等温2t hs T T Q)(f 2∞-=T f T ∞h ——对流系数s ——显示器面积（用直尺测量）L ——为高度——显示器表面温度——周围温度查书得，平均努塞尔的经验公式：L k h Nu l=2将显示器内表面及外表面均匀等分成N份，暨节点网格法，用红外测温仪分别测量各个网格中心点温度作为该网格的平均温度。

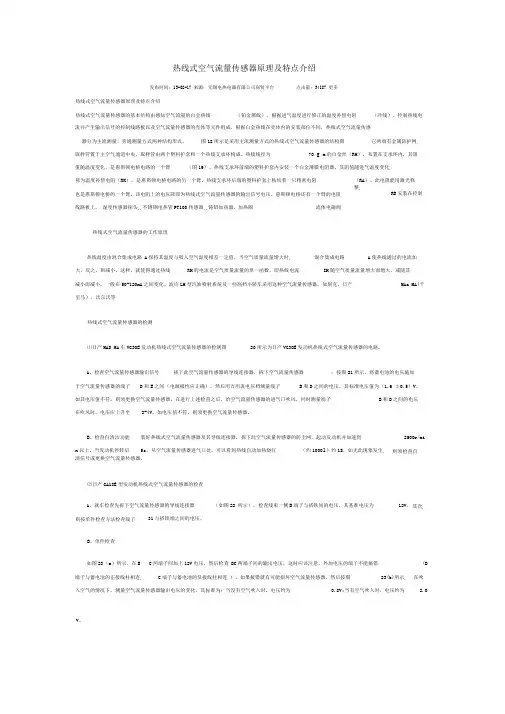

热线式空气流量传感器原理及特点介绍发布时间：13-02-17 来源：无锡电热电器有限公司商贸平台点击量：34187 更多热线式空气流量传感器原理及特点介绍热线式空气流量传感器的基本结构由感知空气流量的白金热线（铂金属线）、根据进气温度进行修正的温度补偿电阻（冷线）、控制热线电流并产生输出信号的控制线路板以及空气流量传感器的壳体等元件组成。

根据白金热线在壳体内的安装部位不同，热线式空气流量传感器分为主流测量、旁通测量方式两种结构形式。

图18所示是采用主流测量方式的热线式空气流量传感器的结构图它两端有金属防护网,取样管置于主空气通道中央，取样管由两个塑料护套和一个热线支承环构成。

热线线径为70 g m的白金丝（RH），布置在支承环内，其阻值随温度变化，是惠斯顿电桥电路的一个臂（图19）。

热线支承环前端的塑料护套内安装一个白金薄膜电阻器，其阻值随进气温度变化,称为温度补偿电阻（RK），是惠斯顿电桥电路的另一个臂。

热线支承环后端的塑料护套上粘结着一只精密电阻（RA）。

此电阻能用激光修整,也是惠斯顿电桥的一个臂。

该电阻上的电压降即为热线式空气流量传感器的输出信号电压。

惠斯顿电桥还有一个臂的电阻RB安装在控制线路板上。

湿度传感器探头,,不锈钢电热管PT100传感器,,铸铝加热器，加热圈流体电磁阀热线式空气流量传感器的工作原理热线温度由混合集成电路A保持其温度与吸入空气温度相差一定值，当空气质量流量增大时, 混合集成电路A使热线通过的电流加大，反之，则减小。

这样，就使得通过热线RH的电流是空气质量流量的单一函数，即热线电流IH随空气质量流量增大而增大，或随其减小而减小，一般在50-120mA之间变化。

波许LH型汽油喷射系统及一些高档小轿车采用这种空气流量传感器，如别克、日产MAa MA(千里马）、沃尔沃等热线式空气流量传感器的检测⑴日产MAS MA车VG3OE发动机热线式空气流量传感器的检测图20所示为日产VG3OE发动机热线式空气流量传感器的电路。

三种风速测量仪介绍及其工作原理1、热式风速仪将流速信号转变为电信号的一种测速仪器，也可测量流体温度或密度。

其原理是，将一根通电加热的细金属丝（称热线）置于气流中，热线在气流中的散热量与流速有关，而散热量导致热线温度变化而引起电阻变化，流速信号即转变成电信号。

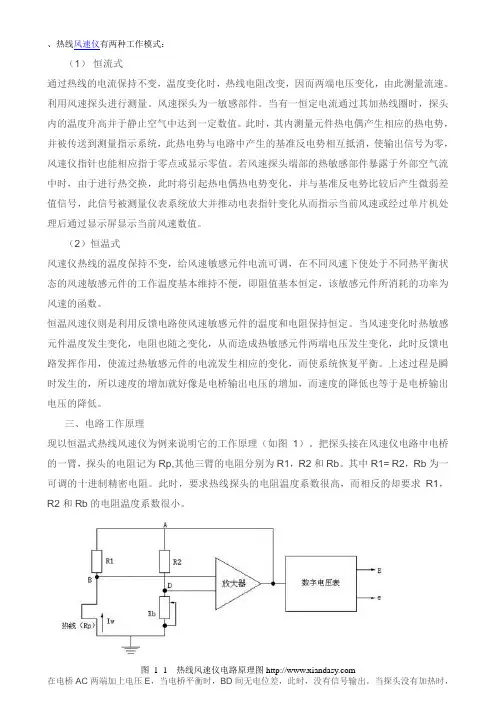

它有两种工作模式：①恒流式。

通过热线的电流保持不变，温度变化时，热线电阻改变，因而两端电压变化，由此测量流速。

①恒温式。

热线的温度保持不变，如保持150①，根据所需施加的电流可度量流速。

恒温式比恒流式应用更广泛。

热线长度一般在0.5～2毫米范围，直径在1～10微米范围，材料为铂、钨或铂铑合金等。

若以一片很薄(厚度小于0.1微米)的金属膜代替金属丝，即为热膜风速仪，功能与热丝相似，但多用于测量液体流速。

热线除普通的单线式外，还可以是组合的双线式或三线式，用以测量各个方向的速度分量。

从热线输出的电信号，经放大、补偿和数字化后输入计算机，可提高测量精度，自动完成数据后处理过程，扩大测速功能，如同时完成瞬时值和时均值、合速度和分速度、湍流度和其他湍流参数的测量。

热线风速仪[1]与皮托管相比，具有探头体积小，对流场干扰小；响应快，能测量非定常流速；能测量很低速（如低达0.3米／秒)等优点。

当在湍流中使用热敏式探头时，来自各个方向的气流同时冲击热元件，从而会影响到测量结果的准确性。

在湍流中测量时，热敏式风速仪流速传感器的示值往往高于转轮式探头。

以上现象可以在管道测量过程中观察到。

根据管理管道紊流的不同设计，甚至在低速时也会出现。

因此，风速仪测量过程应在管道的直线部分进行。

直线部分的起点应至少在测量点前10×D（D=管道直径，单位为CM）外；终点至少在测量点后4×D处。

流体截面不得有任何遮挡（棱角，重悬，物等）。

2、叶轮风速仪风速计的叶轮式探头的工作原理是基于把转动转换成电信号，先经过一个临近感应开头，对叶轮的转动进行“计数” 并产生一个脉冲系列，再经检测仪转换处理，即可得到转速值。

三种风速测量仪介绍及其工作原理风速测量仪是一种用于测量空气中风速的设备。

它通常由传感器、电子显示屏和数据处理单元组成，用于对风速进行实时监测和记录。

以下将介绍三种常见的风速测量仪及其工作原理。

1.热线式风速测量仪热线式风速测量仪（也称为热线气流计）是一种基于热传感器的风速测量装置。

它利用微型热敏电阻（Hot-wires）的电阻值随温度的变化而变化的特性，通过测量电阻值的变化来计算风速。

具体的工作原理如下：首先，将微型热敏电阻暴露在空气中，当空气流动时，空气带走了微型热敏电阻周围的热量，导致热敏电阻的温度下降。

然后，测量电阻值的变化，并将其转换为对应的温度差。

最后，利用热流量和风速之间的线性关系，通过计算风速与温度差之间的比例关系来确定实际的风速。

热线式风速测量仪的优点是精度高、响应速度快，适用于较高风速范围的测量。

然而，它对周围环境的温度和湿度变化较为敏感，需要进行温度和湿度的补偿，以确保测量精确性。

2.风车式风速测量仪风车式风速测量仪是一种传统的风速测量仪，通过转动风车上的叶片来判断风速大小。

具体的工作原理如下：首先，风车利用风的力量使得叶片转动。

然后，测量风车上的叶片转速，并通过转速与风速之间的已知关系，计算实际的风速。

风车式风速测量仪的优点是结构简单、操作方便，适用于较低的风速范围的测量。

然而，它受到风向的影响较大，且在较高风速下可能受到阻力较大而影响测量精度。

3.超声波式风速测量仪超声波式风速测量仪利用超声波的测量原理来测量风速。

它发射超声波信号，并测量信号从发射到接收的时间差来计算风速。

具体的工作原理如下：首先，设备发射超声波信号，经过空气传播到达接收器。

然后，测量信号从发射到接收的时间差，并利用时间差与声速之间的关系，计算实际的风速。

超声波式风速测量仪的优点是能够快速测量风速，且不受风向的影响。

它适用于各种风速范围的测量，并且具有较高的测量精度。

然而，它对空气湿度和温度变化较为敏感，需要进行湿度和温度的补偿。

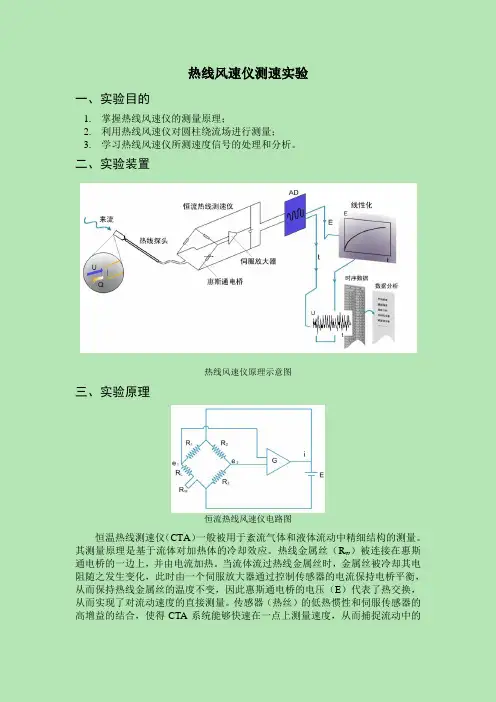

热线风速仪测速实验一、实验目的1.掌握热线风速仪的测量原理；2.利用热线风速仪对圆柱绕流场进行测量；3.学习热线风速仪所测速度信号的处理和分析。

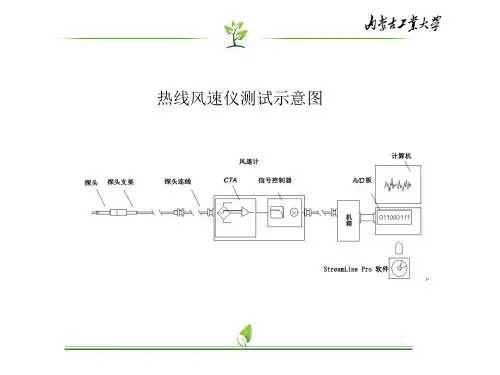

二、实验装置热线风速仪原理示意图三、实验原理恒流热线风速仪电路图恒温热线测速仪（CTA）一般被用于紊流气体和液体流动中精细结构的测量。

其测量原理是基于流体对加热体的冷却效应。

热线金属丝（R w）被连接在惠斯通电桥的一边上，并由电流加热。

当流体流过热线金属丝时，金属丝被冷却其电阻随之发生变化，此时由一个伺服放大器通过控制传感器的电流保持电桥平衡，从而保持热线金属丝的温度不变，因此惠斯通电桥的电压（E）代表了热交换，从而实现了对流动速度的直接测量。

传感器（热丝）的低热惯性和伺服传感器的高增益的结合，使得CTA系统能够快速在一点上测量速度，从而捕捉流动中的波动，并提供连续的速度时间续列，使我们可以在振幅域和时间域对数据进行处理分析，例如平均速度、紊流强度、高阶力矩、自相关和能量谱的分析。

四、实验方法与步骤1、探针标定（1）将标定单元的电源线接入热线主机的“calibrate unit”接口，引入压缩气体（0.5-0.8Mpa）至标定单元，此时先不打开气源；（2）根据预标定的流速范围，选择相应型号的标定单元喷嘴，（open：0.02-0.5m/s，Ⅰ：0.5-60m/s），在标定单元相应位置上将喷嘴拧紧；（3）将热线探针接入探针支架（probe support），拧紧卡扣螺母，检查探针是否固定稳妥；（4）利用标定单元自带的夹具安装探针，使得热线正对于标定单元喷嘴出口平面的中心（一维探针）；（5）用两端为BNC接头的数据线一端连接探针支架，一端连接热线主机上相应CTA单元的“probe”接口（CTA1、CTA2、CTA3任选一个）。

（6）打开热线主机和电脑，待热线主机上的红灯灭，“ready”灯亮；（7）打开电脑上的“streamware”软件。

（8）新建一个database，命名，选择A/D驱动“NI DAQmx supported device”进入硬件配置“System configuration”界面。
