实用标准电线电缆技术要求 ( 施工规范 )（一）高压电缆1．总则1.1 本技术规范书适用于 10kV 交联聚乙烯绝缘电缆，它提出了该电缆的功能设计、结构、性能和试验等方面的技术要求。

1.2 需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。

1.3 如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。

如有异议，不管是多么微小，都应在投标书附表一“技术差异表”中加以详细描述。

1.4 本技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.5 供方须执行现行国家标准和行业标准。

应遵循的主要现行标准如下： GB/T12706-2008 有矛盾时，按现行的技术要求较高的标准执行。

1.6 本技术规范书未尽事宜，由需供双方协商确定。

1.7 供方应获得 ISO9000 （ GB/T 19001）资格认证书或具备等同质量认证证书，产品应在相同或更恶劣的运行条件下持续运行三年以上的成功经验。

提供的产品应有两部鉴定文件或等同有效的证明文件。

对于新产品，必须经过挂网试运行，并通过产品鉴定。

２．使用环境条件2.1 运行条件２.1.1 系统标称电压和频率： 10kV ， 50Hz 。

２.1.2 系统最高运行电压： 12 kV２.1.3 系统接地方式：中性点不接地系统，单相接地时允许持续运行8h 。

２.2 环境条件环境温度： -10~+40℃；海拔高度： 1860m；污秽等级：Ⅱ级（外绝缘爬电比距：22mm/kv）;相对湿度： 85%；地震烈度： 8 级；设备安装场所：户外。

相对湿度：月平均相对湿度不大于90%日平均相对湿度不大于95%２.3 敷设条件：室外电缆沟、电缆沟，室内电缆桥架。

２.4 运行要求２.4.1 电缆导体的额定运行温度为：交联聚乙烯绝缘 90℃。

电缆桥架生产规范标准
电缆桥架是一种用于支撑、保护电缆的金属结构，广泛应用于电力、通信、建筑等领域。

为了确保电缆桥架的质量和安全性，制定了一系列的生产规范标准，以便规范电缆桥架的生产过程，保障产品质量。

首先，电缆桥架的材料选择要符合国家标准，应选用优质的镀锌钢板或不锈钢板作为原材料，保证其耐腐蚀性和机械性能。

在生产过程中，要确保材料的表面光滑，无明显的划痕和变形，以保证其使用寿命和外观质量。

其次，电缆桥架的生产工艺要符合相关标准要求。

生产过程中应采用先进的设备和工艺，确保产品的尺寸精准、孔位准确、槽口整齐。

在焊接工艺上，应采用高频焊接或气体保护焊接，确保焊缝牢固、美观，并进行相应的质量检测，以保证焊接质量符合标准要求。

另外，电缆桥架的表面处理也是至关重要的一环。

应采用喷涂、热浸镀锌等方式进行防腐处理，确保产品在恶劣环境下的耐腐蚀性能。

表面处理后应进行质量检测，确保镀层厚度和附着力符合标准要求。

此外，对于电缆桥架的安装和使用也有相应的规范。

在安装过程中，应按照设计要求进行施工，保证桥架的安装牢固、线路整齐。

在使用过程中，要定期进行检查和维护，确保桥架的正常使用，延长其使用寿命。

总之，电缆桥架的生产规范标准对于保障产品质量和安全性至关重要。

只有严格按照相关标准要求进行生产和使用，才能确保电缆桥架在工程项目中的可靠性和稳定性，为电力、通信等行业的发展提供坚实的支撑。

希望各相关企业和生产单位能够严格执行相关标准，提升产品质量，保障用户利益，推动行业的健康发展。

电工工程施工规范中的电线电缆敷设要求电线电缆作为电工工程中不可或缺的一部分，其正确的敷设是保障电力系统安全可靠运行的重要环节。

本文将介绍电工工程施工规范中的电线电缆敷设要求，从电缆选择到敷设方式，以及注意事项等方面进行探讨。

1. 电缆选择在进行电线电缆敷设前，首先要根据工程的需求和环境条件选择合适的电缆。

根据电压等级、导体材质、截面形状等因素，选择符合国家标准和工程要求的电缆。

同时，还需考虑电缆的绝缘和护套性能，确保电缆在使用过程中能够承受工作环境的各种外力和温度要求。

2. 电缆敷设方式（1）固定敷设：适用于需要固定在墙壁、电缆槽、梁柱等部位的电缆。

如在室内电工工程中，电缆可以使用槽式敷设、埋地敷设或穿管敷设等方式进行固定敷设。

在室外电工工程中，电缆敷设需要采取特殊的固定方式，如使用电缆桥架、电缆梯架等。

（2）移动敷设：适用于需要频繁更换位置的电缆，如移动设备的电缆敷设等。

在这种情况下，可以采用活动电缆卷盘或电缆框架等方式进行敷设。

3. 敷设要求（1）安全要求：电线电缆的敷设必须符合安全操作规程，避免导线短路、接地、绝缘损坏等安全隐患。

敷设时要与其他设备或电缆间保持一定的安全距离，避免相互干扰。

（2）通道要求：电缆在敷设时要选择合适的通道，确保电缆能够顺利通过，并考虑后续维护和检修的便利性。

通道的选择要考虑电缆的截面、弯曲半径等因素，避免电缆过度弯曲或受到外力损伤。

（3）固定要求：电缆固定要牢固可靠，防止电缆在运行过程中晃动、摩擦或损坏。

固定方式要符合相关规范，避免对电缆产生不利影响。

在特殊情况下，需要采取防护措施，如使用护套、护管等。

（4）标识要求：对于长距离或者多根电缆敷设的情况，需要进行标识，便于维护和检修。

电缆标识可以采用编码标识、颜色标识等方式，确保敷设的电缆能够清晰可辨。

4. 注意事项（1）施工人员须具备相应的电工工程知识和技能，确保施工质量。

（2）在进行施工前，需对施工区域进行勘察，并检查周围的环境条件。

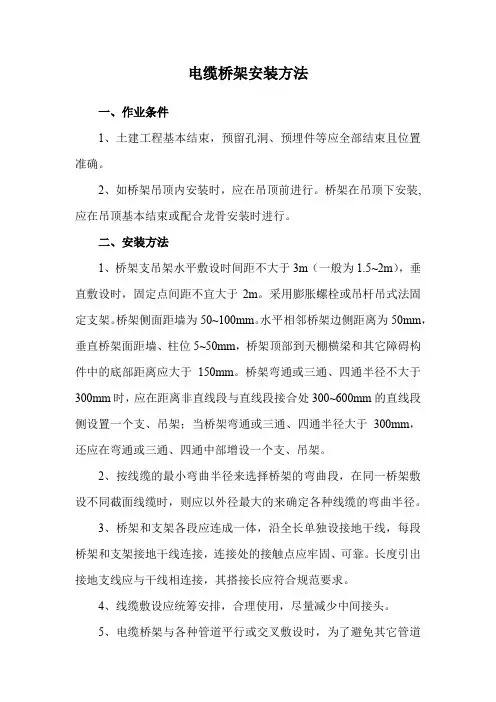

电缆桥架安装方法一、作业条件1、土建工程基本结束，预留孔洞、预埋件等应全部结束且位置准确。

2、如桥架吊顶内安装时，应在吊顶前进行。

桥架在吊顶下安装,应在吊顶基本结束或配合龙骨安装时进行。

二、安装方法1、桥架支吊架水平敷设时间距不大于3m（一般为1.5~2m），垂直敷设时，固定点间距不宜大于2m。

采用膨胀螺栓或吊杆吊式法固定支架。

桥架侧面距墙为50~100mm。

水平相邻桥架边侧距离为50mm，垂直桥架面距墙、柱位5~50mm，桥架顶部到天棚横梁和其它障碍构件中的底部距离应大于150mm。

桥架弯通或三通、四通半径不大于300mm时，应在距离非直线段与直线段接合处300~600mm的直线段侧设置一个支、吊架；当桥架弯通或三通、四通半径大于300mm，还应在弯通或三通、四通中部增设一个支、吊架。

2、按线缆的最小弯曲半径来选择桥架的弯曲段，在同一桥架敷设不同截面线缆时，则应以外径最大的来确定各种线缆的弯曲半径。

3、桥架和支架各段应连成一体，沿全长单独设接地干线，每段桥架和支架接地干线连接，连接处的接触点应牢固、可靠。

长度引出接地支线应与干线相连接，其搭接长应符合规范要求。

4、线缆敷设应统筹安排，合理使用，尽量减少中间接头。

5、电缆桥架与各种管道平行或交叉敷设时，为了避免其它管道热力对电缆线路产生的影响，其相互间最小净距符合下表规定。

6、电缆桥架的组装（1）电缆桥架直线和弯通的侧边均有螺栓连接孔。

当桥架段与段之间需要连接时，在应使用与其配套的直线连接板（简称直接板）和连接螺栓进行连接。

电缆桥架水平安装时，其连接板的连接处，不应设置于支撑跨度距的1/2处或支撑点上。

桥架的连接处，尽量设在支撑跨距的1/4处为宜。

所有连接螺栓的螺母应置于桥架的外侧。

（2）在同一平面上连接两段需要变换宽度或高度的直线段桥架，可配置变宽连接板或变高连接板。

连接螺栓的螺母应置于桥架的外侧。

桥架组装好以后，直线段应该在同一条直线上，偏差不大于10mm。

桥架安装钢管敷设常见标准规范(最新版)Safety management is an important part of production management. Safety and production are inthe implementation process( 安全管理 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改桥架安装钢管敷设常见标准规范(最新版)施工规范出自于2002建筑电气工程施工质量验收规范GB50303版1、安装电工、焊工、起重吊装工和电气调试人员等，按有关要求持证上岗；2、除设计要求外，承力建筑钢结构构件上，不得采用熔焊连接固定电气线路、设备和器具的支架、螺栓等部件；且严禁热加工开孔。

3、接地（PE）或接零（PEN）支线必须单独与接地（PE）或接零（PEN）干线相连接，不得串联连接。

4、高低压成套配电柜、蓄电池柜、不间断电源柜、控制柜（屏、台）及动力、照明配电箱（盘）应符合下列规定：（1）查验合格证和随带技术文件，实行生产许可证和安全认证制度的产品，有许可证编号和安全认证标志。

不间断电源柜有出场试验记录；（2）外观检查：有铭牌，柜内元器件无损坏丢失、接线无脱落焊，蓄电池柜内电池壳体无碎裂、漏夜，充油、充气设备无泄露，涂层完整，无明显凹陷。

5、关于桥架与电缆1、桥架安装和桥架内电缆敷设应按以下程序进行：（1）测量定位，安装桥架的支架，经检查确认，才能安装桥架；（2）桥架安装检查合格，电缆沟、电缆竖井内支架安装及电缆导管敷设结束，接地（PE）或接零（PEN）连接完成，经检查确认，才能敷电缆；才能敷设电缆；（3）电缆敷设前绝缘测试合格，才能敷设；（4）电缆电气交接试验合格，且对接线去向、相位和防火隔堵措施等检查确认，才能通电。

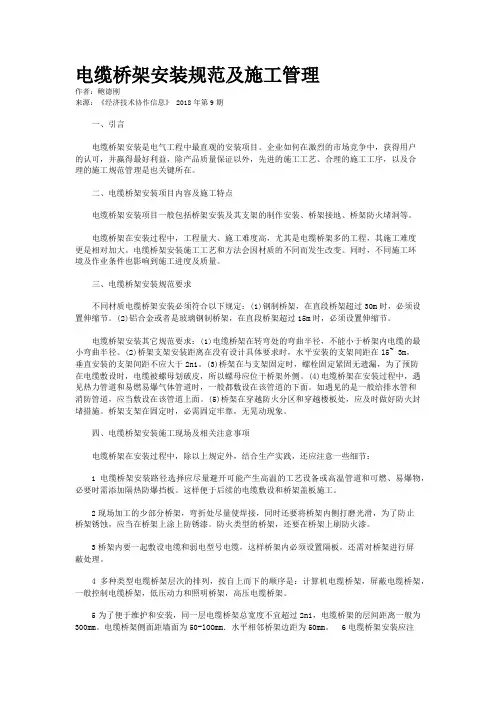

电缆桥架安装规范及施工管理作者：鲍德刚来源：《经济技术协作信息》 2018年第9期一、引言电缆桥架安装是电气工程中最直观的安装项目。

企业如何在激烈的市场竞争中，获得用户的认可，并赢得最好利益，除产品质量保证以外，先进的施工工艺、合理的施工工序，以及合理的施工规范管理是也关键所在。

二、电缆桥架安装项目内容及施工特点电缆桥架安装项目一般包括桥架安装及其支架的制作安装、桥架接地、桥架防火堵洞等。

电缆桥架在安装过程中，工程量大、施工难度高，尤其是电缆桥架多的工程，其施工难度更是相对加大。

电缆桥架安装施工工艺和方法会因材质的不同而发生改变。

同时，不同施工环境及作业条件也影响到施工进度及质量。

三、电缆桥架安装规范要求不同材质电缆桥架安装必须符合以下规定：(1)钢制桥架，在直段桥架超过30m时，必须设置伸缩节。

(2)铝合金或者是玻璃钢制桥架，在直段桥架超过15m时，必须设置伸缩节。

电缆桥架安装其它规范要求：(1)电缆桥架在转弯处的弯曲半径，不能小于桥架内电缆的最小弯曲半径。

(2)桥架支架安装距离在没有设计具体要求时，水平安装的支架间距在l5~ 3m，垂直安装的支架间距不应大于2ni。

(3)桥架在与支架固定时，螺栓固定紧固无遗漏，为了预防在电缆敷设时，电缆被螺母划破皮，所以螺母应位干桥架外侧。

(4)电缆桥架在安装过程中，遇见热力管道和易燃易爆气体管道时，一般都敷设在该管道的下面。

如遇见的是一般给排水管和消防管道，应当敷设在该管道上面。

(5)桥架在穿越防火分区和穿越楼板处，应及时做好防火封堵措施。

桥架支架在固定时，必需固定牢靠，无晃动现象。

四、电缆桥架安装施工现场及相关注意事项电缆桥架在安装过程中，除以上规定外，结合生产实践，还应注意一些细节：1电缆桥架安装路径选择应尽量避开可能产生高温的工艺设备或高温管道和可燃、易爆物，必要时需添加隔热防爆挡板。

这样便于后续的电缆敷设和桥架盖板施工。

2现场加工的少部分桥架，弯折处尽量使焊接，同时还要将桥架内侧打磨光滑，为了防止桥架锈蚀，应当在桥架上涂上防锈漆。

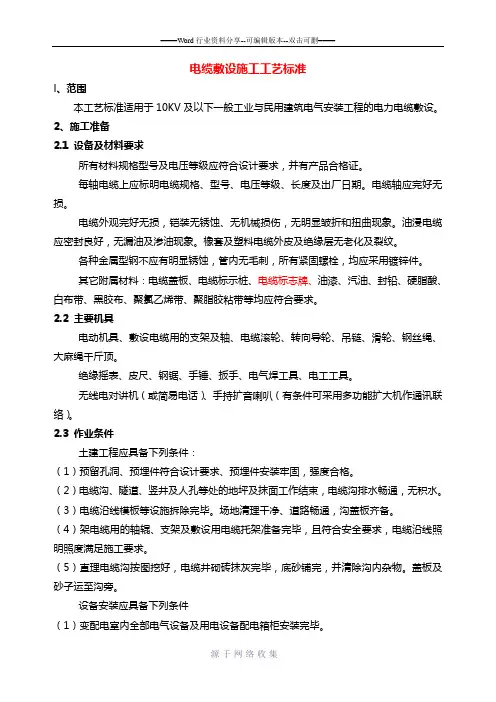

电缆敷设施工工艺标准l、范围本工艺标准适用于10KV及以下一般工业与民用建筑电气安装工程的电力电缆敷设。

2、施工准备2.1 设备及材料要求所有材料规格型号及电压等级应符合设计要求，并有产品合格证。

每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。

电缆轴应完好无损。

电缆外观完好无损，铠装无锈蚀、无机械损伤，无明显皱折和扭曲现象。

油浸电缆应密封良好，无漏油及渗油现象。

橡套及塑料电缆外皮及绝缘层无老化及裂纹。

各种金属型钢不应有明显锈蚀，管内无毛刺，所有紧固螺栓，均应采用镀锌件。

其它附属材料：电缆盖板、电缆标示桩、电缆标志牌、油漆、汽油、封铅、硬脂酸、白布带、黑胶布、聚氯乙烯带、聚脂胶粘带等均应符合要求。

2.2 主要机具电动机具、敷设电缆用的支架及轴、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、大麻绳千斤顶。

绝缘摇表、皮尺、钢锯、手锤、扳手、电气焊工具、电工工具。

无线电对讲机（或简易电话）、手持扩音喇叭（有条件可采用多功能扩大机作通讯联络）。

2.3 作业条件土建工程应具备下列条件：（1）预留孔洞、预埋件符合设计要求、预埋件安装牢固，强度合格。

（2）电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束，电缆沟排水畅通，无积水。

（3）电缆沿线模板等设施拆除完毕。

场地清理干净、道路畅通，沟盖板齐备。

（4）架电缆用的轴辊、支架及敷设用电缆托架准备完毕，且符合安全要求，电缆沿线照明照度满足施工要求。

（5）直理电缆沟按图挖好，电缆井砌砖抹灰完毕，底砂铺完，并清除沟内杂物。

盖板及砂子运至沟旁。

设备安装应具备下列条件（1）变配电室内全部电气设备及用电设备配电箱柜安装完毕。

（2）电缆桥架、电缆托盘、电缆支架及电缆保护管安装完毕，并检验合格。

3、操作工艺3.1 工艺流程准备工作→直埋电缆敷设；电缆沿支架、桥架敷设→铺砂盖砖→回填土→埋标桩→水平敷设→垂直敷设→挂标志牌→管口防水处理→剥麻刷油→挂标志牌。

3.2 准备工作施工前应对电缆进行详细检查；规格、型号、截面电压等级均符合设计要求，外观无扭曲、坏损及漏油、渗油等现象。

电缆及电缆桥架安装敷设规范Prepared on 22 November 2020电缆及电缆桥架安装敷设标准1范围本章适用于建筑物内电缆桥架安装和桥架内电缆敷设工程。

2引用标准《建筑电气工程施工质量验收规范GB50303-2002》《北京市标准建筑安装分项工程施工工艺规程（第四分册）DBJ01-26-96》《建筑电气通用图集-内线工程92DQ5》《高层民用建筑设计防火规范（GB50045-95）》。

3施工准备材料要求：主要材料：电缆桥架、盖板、隔板、电缆、支吊架。

辅助材料：电焊条、绝缘导线、铜端子、镀锌带母螺栓、镀锌垫圈、镀锌弹簧垫圈、酚醛防锈漆、汽油、镀锌电缆卡子。

所有材料规格、型号及电压等级应符合设计要求，并有产品合格证。

桥架外观检查：部件齐全，表面光滑、不变形；钢制桥架涂层完整，无锈蚀；玻璃钢制桥架色泽均匀，无破损碎裂；铝合金桥架涂层完整，无扭曲变形，不压扁，表面不划伤。

电缆外观完好无损，无压扁和扭曲现象。

外皮、绝缘层无老化及裂纹。

电缆外护层有明显标识和制造厂标。

电缆合格证有生产许可证编号，按《额定电压450/750V及以下聚氯乙烯绝缘电缆》GB～标准生产的产品有3C认证标志。

镀锌材料：采用钢板、圆钢、扁钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫等金属材料做电工工件时，都应经过镀锌处理。

金属膨胀螺栓：应根据容许拉力和剪力进行选择。

主要机具：铅笔、卷尺、线坠、粉线袋、锡锅、喷灯、钢锯、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、千斤顶。

电工工具、手电钻、冲击钻、兆欧表、万用表、绝缘摇表、工具袋、工具箱、高凳等。

无线电对讲机（或简易电话）、手持扩音喇叭（有条件可采用多功能扩大机做通讯联络）。

作业条件：配合土建的结构施工，预留孔洞、预埋铁和预埋吊杆、吊架等全部完成。

其他工种作业情况：顶棚和墙面的喷浆、油漆及壁纸全部完成后，方可进行桥架敷设及桥架内电缆敷设。

上道工序作业情况：测量定位，安装桥架的支架，经检查确认，才能安装桥架；桥架安装检查合格，才能敷设电缆；电缆敷设前绝缘测试合格，才能敷设；电缆电气交接试验合格，且对接线去向、相位和防火隔堵措施等检查确认，才能通电。

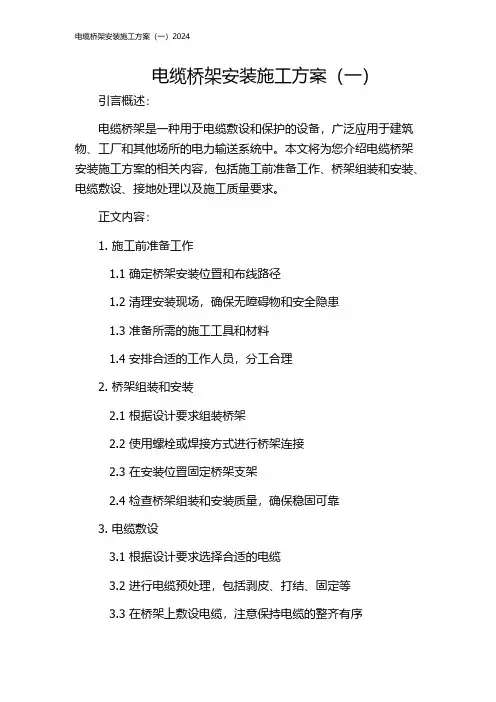

电缆桥架安装施工方案（一）引言概述：
电缆桥架是一种用于电缆敷设和保护的设备，广泛应用于建筑物、工厂和其他场所的电力输送系统中。

本文将为您介绍电缆桥架安装施工方案的相关内容，包括施工前准备工作、桥架组装和安装、电缆敷设、接地处理以及施工质量要求。

正文内容：
1. 施工前准备工作
1.1 确定桥架安装位置和布线路径
1.2 清理安装现场，确保无障碍物和安全隐患
1.3 准备所需的施工工具和材料
1.4 安排合适的工作人员，分工合理
2. 桥架组装和安装
2.1 根据设计要求组装桥架
2.2 使用螺栓或焊接方式进行桥架连接
2.3 在安装位置固定桥架支架
2.4 检查桥架组装和安装质量，确保稳固可靠
3. 电缆敷设
3.1 根据设计要求选择合适的电缆
3.2 进行电缆预处理，包括剥皮、打结、固定等
3.3 在桥架上敷设电缆，注意保持电缆的整齐有序
3.4 检查电缆敷设质量，确保电缆的安全性和可靠性
4. 接地处理
4.1 确定接地位置和接地方法
4.2 进行接地线的选择和连接
4.3 保证接地线与桥架接地的可靠性
4.4 进行接地系统的测试和验收
5. 施工质量要求
5.1 桥架安装应符合相关标准和规范要求
5.2 电缆敷设应符合设计要求和施工规范
5.3 桥架和接地系统应具备良好的导电和防腐性能
5.4 施工质量应进行验收和记录，及时纠正问题
总结：
电缆桥架安装施工方案的成功实施关乎电力输送系统的可靠性和安全性。

通过施工前准备、桥架组装和安装、电缆敷设、接地处理以及施工质量要求的详细阐述，能够确保施工过程中的高质量和规范操作，最终实现电缆桥架的安全稳定运行。

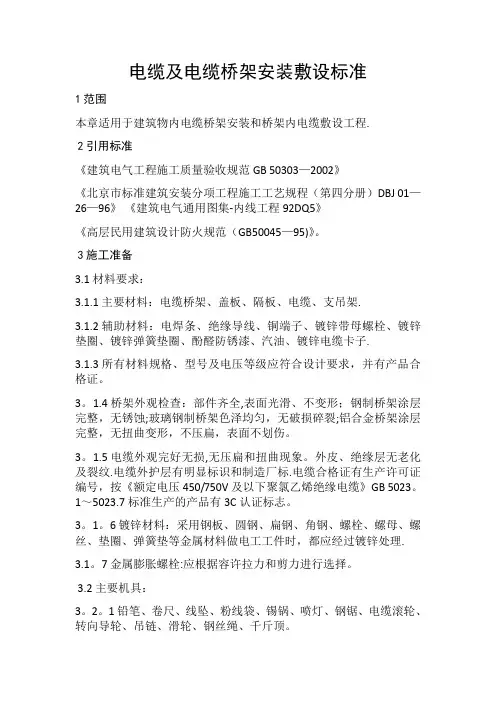

电缆及电缆桥架安装敷设标准1范围本章适用于建筑物内电缆桥架安装和桥架内电缆敷设工程.2引用标准《建筑电气工程施工质量验收规范GB 50303—2002》《北京市标准建筑安装分项工程施工工艺规程（第四分册）DBJ 01—26—96》《建筑电气通用图集-内线工程92DQ5》《高层民用建筑设计防火规范（GB50045—95)》。

3施工准备3.1 材料要求：3.1.1 主要材料：电缆桥架、盖板、隔板、电缆、支吊架.3.1.2 辅助材料：电焊条、绝缘导线、铜端子、镀锌带母螺栓、镀锌垫圈、镀锌弹簧垫圈、酚醛防锈漆、汽油、镀锌电缆卡子.3.1.3 所有材料规格、型号及电压等级应符合设计要求，并有产品合格证。

3。

1.4 桥架外观检查：部件齐全,表面光滑、不变形；钢制桥架涂层完整，无锈蚀;玻璃钢制桥架色泽均匀，无破损碎裂;铝合金桥架涂层完整，无扭曲变形，不压扁，表面不划伤。

3。

1.5 电缆外观完好无损,无压扁和扭曲现象。

外皮、绝缘层无老化及裂纹.电缆外护层有明显标识和制造厂标.电缆合格证有生产许可证编号，按《额定电压450/750V及以下聚氯乙烯绝缘电缆》GB 5023。

1～5023.7标准生产的产品有3C认证标志。

3。

1。

6 镀锌材料：采用钢板、圆钢、扁钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫等金属材料做电工工件时，都应经过镀锌处理. 3.1。

7 金属膨胀螺栓:应根据容许拉力和剪力进行选择。

3.2 主要机具：3。

2。

1 铅笔、卷尺、线坠、粉线袋、锡锅、喷灯、钢锯、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、千斤顶。

3。

2。

2 电工工具、手电钻、冲击钻、兆欧表、万用表、绝缘摇表、工具袋、工具箱、高凳等。

3.2.3 无线电对讲机（或简易电话）、手持扩音喇叭(有条件可采用多功能扩大机做通讯联络）。

3。

3 作业条件：3。

3。

1 配合土建的结构施工,预留孔洞、预埋铁和预埋吊杆、吊架等全部完成。

3。

3。

2 其他工种作业情况:顶棚和墙面的喷浆、油漆及壁纸全部完成后，方可进行桥架敷设及桥架内电缆敷设。

建筑电气工程施工电缆桥架安装和桥架内电缆敷设4.9.1一般规定1裸母线、封闭母线、插接式母线的型号、规格、电压等级等必须符合设计要求。

有产品合格证、材质证明及安装技术文件。

2封闭母线、插接母线应符合下列规定：(1)查验合格证和随带安装技术文件；(2)外观检查：防潮密封良好，各段编号标志清晰，附件齐全，外壳不变形，母线螺栓搭接面平整、镀层覆盖完整、无起皮和麻面；插接母线上的静触头无缺损、表面光滑、镀层完整。

3裸母线、裸导线应符合下列规定：(1)查验合格证；(2)外观检查：包装完好，裸母线平直，表面无明显划痕，测量厚度和宽度符合制造标准；裸导线表面无明显损伤，不松股、扭折和断股（线），测量线径符合制造标准。

4裸母线、封闭母线、插接式母线安装应按以下程序进行：(1)变压器、高低压成套配电柜、穿墙套管及绝缘端子等安装就位，经检查合格，才能安装变压器和高低压成套配电柜的母线；(2)封闭、插接式母线安装，在结构封顶、室内底层地面施工完成或已确定地面标高、场地清理、层间距离复核后，才能确定支架设置位置；(3)与封闭、插接式母线安装位置有关的管道、空调及建筑装修工程施工基本结束，确认扫尾施工不会影响已安装的母线，才能安装母线；(4)封闭、插接式母线每段母线组对接续前，绝缘电阻测试合格，绝缘电阻值大于20MΩ，才能安装组对；(5)母线支架和封闭、插接式母线的外壳接地（PE）或接零（PEN）连接完成，母线绝缘电阻测试和交流工频耐压试验合格，才能通电。

5封闭、插接母线组装和固定位置应正确，外壳与底座间、外壳各连接部位和母线的连接螺栓应按产品技术文件要求选择正确，连接紧固。

4.9.2施工准备4.9.2.1技术准备1按照已批准的施工组织设计（施工方案）进行技术交底。

2按施工图测量放线、坐标和标高、走向，经复核符合设计要求。

3电缆敷设前，应现场复核桥架路向、弯曲半径是否符合规范要求。

4.9.2.2材料准备电缆桥架及其配件、电缆、金属型材、防锈涂料、油性涂料、标志牌等。

电线电缆使用安装知识及验收规范第一章总则第，促进电缆线路施工技术水平的提高，确保电缆线路安全运行，制订本规范。

第矿山、船舶、冶金、化工等有特殊要求的电缆线路的安装工程尚应符合专业规程的有关规定。

第第，应符合本规范要求。

当产品有特殊要求时，并应符合产品的要求。

第，其保管期限应为一年及以下。

当需长期保管时，应符合设备保管的专门规定。

第，均应符合国家现行技术标准的规定，并应有合格证件。

设备应有铭牌。

第，应符合本规范及现行有关安全技术标准及产品的技术文件的规定。

对重要的施工项目或工序，尚应事先制定安全技术措施。

第一、与电缆线路安装有关的建筑物、构筑物的建筑工程质量，应符合国家现行的建筑工程施工及验收规范中的有关规定。

二、电缆线路安装前，建筑工程应具备下列条件：1.预埋件符合设计，安置牢固；2.电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束；3.电缆层、电缆沟、隧道等处的施工临时设施、模板及建筑废料等清理干净，施工用道路畅通，盖板齐全；4.电缆线路敷设后，不能再进行的建筑工程工作应结束；5.电缆沟排水畅通，电缆室的门窗安装完毕。

三、电缆线路安装完毕后投入运行前，建筑工程应完成由于预埋件补遗、开孔、扩孔等需要而造成的建筑工程修饰工作。

第，除地脚螺栓外，应用热镀锌制品。

第，应按设计要求采取抗干扰措施。

第，除按本规范的规定执行外，尚应符合国家现行的有关标准规范的规定。

第二章运输与保管第，不应使电缆及电缆盘受到损伤。

严禁将电缆盘直接由车上推下。

电缆盘不应平放运输、平放贮存。

第，必须保证电缆盘牢固，电缆绕紧。

充油电缆至压力油箱间的油管应固定，不得损伤。

压力油箱应牢固，压力指示应符合要求。

滚动时必须顺着电缆盘上的箭头指示或电缆的缠紧方向。

第，应按下列要求及时进行检查：一、产品的技术文件应齐全。

二、电缆型号、规格、长度应符合订货要求，附件应齐全；电缆外观不应受损。

三、电缆封端应严密。

当外观检查有怀疑时，应进行受潮判断或试验。

电缆敷设接线施工方案精编W O R D版IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】大唐双鸭山热电有限公司2X200MW锅炉烟气脱硝改造工程电缆敷设（电气）施工方案编写：审核：批准：凯天环保科技股份有限公司双鸭山脱硝改造项目部2015年04月02日目录1.工程概况和工程量............................................................1.1工程概况....................................................................1.2工程量和工期 (3)2.编制依据.................................................................... 3．作业前的条件和准备.........................................................3.1 技术准备....................................................................3.2作业人员配置、资格..........................................................3.3 作业工机具及仪器仪表........................................................3.4材料和设备..................................................................3.5安全器具....................................................................3.6工序交接....................................................................3.7其他........................................................................4. 作业程序、方法.............................................................4.1施工方案....................................................................4.2施工工艺流程................................................................4.3施工方法及要求 (11)5.质量控制点的设置和质量通病预防 ..............................................5.1质量目标....................................................................5.2质量控制及通病预防..........................................................5.3作业过程中控制点设置........................................................5.4 质量标准及要求.............................................................. ※5.5强制性条文................................................................ 6．作业的安全要求和环境条件 ...................................................6.1作业的安全危害因素辨识和控制................................................6.2环境条件....................................................................6.3消防管理....................................................................6.4作业中应急处置预案..........................................................6.5 作业的安全基本要求及措施....................................................6.6 现场文明施工要求............................................................7 附录.......................................................................7.1 电缆线路施工强制性条文执行情况检查表........................................7.2 重大危险源辨识清单及预防措施 (20)7.3 重要环境因素辨识评价及预防措施 (21)1.工程概况和工程量1.1工程概况大唐双鸭山热电厂位于黑龙江省双鸭山市，电厂已经投产发电。
