开关量采集及调理

开关量采集电路原理开关量采集电路是用于检测和采集开关量信号的电路。

开关量信号是指只存在两个离散状态（通常是高电平和低电平）的信号。

开关量采集电路在工业控制、自动化、仪器仪表等领域广泛应用，常用于检测开关状态、控制电路、触发报警等。

开关量采集电路的原理是将开关量信号转换为相应的数字信号。

一般情况下，开关量信号通过接入电阻与电源相连接，当开关闭合或断开时，会在电路中产生一个高电平或低电平信号。

开关量采集电路需要对这个信号进行检测，并将其转换为数字信号输出。

一个简单的开关量采集电路可以由一个触发器、一个滤波电路和一个比较器组成。

首先，开关量信号经过滤波电路进行处理，以去除可能存在的噪声干扰。

滤波电路可以通过使用电容器和电阻器形成一个RC滤波器来实现。

该滤波器可以将信号的瞬时变化平滑化，以减少干扰。

然后，经过滤波后的信号进入比较器。

比较器是一个电路，它将输入信号与一个预设的阈值进行比较。

当输入信号超过或低于阈值时，比较器将输出一个相应的高电平或低电平信号。

这样，将开关量信号从模拟信号转换为数字信号。

在实际应用中，还可以使用微控制器或数字逻辑集成电路来实现开关量采集电路。

微控制器具有内置的数字输入/输出端口和专用的计数器/定时器功能，可以方便地检测和采集开关量信号。

数字逻辑集成电路可以使用逻辑门等元件来实现开关量信号转换功能。

除了基本的开关量采集电路，还可以根据具体需求添加其他功能。

例如，可以通过添加扩展电路和多路开关等元件来实现多个开关量信号的采集和控制。

此外，还可以通过添加光电隔离电路和电压隔离电路等元件来提高系统的稳定性和安全性。

总之，开关量采集电路的原理是将开关量信号转换为数字信号。

通过滤波电路去除噪声干扰，比较器将模拟信号转换为数字信号。

根据具体应用的需求，还可以添加其他功能来满足系统的需求。

开关量采集电路在工业和自动化控制领域具有重要的应用价值。

开关量和模拟量输入采集技术原理概述开关量和模拟量输入采集技术在现代自动化系统中得到了广泛应用。

本文将介绍开关量和模拟量的基本概念，讨论它们的采集技术原理以及应用场景。

开关量输入采集技术原理开关量是指只能具有两种状态的信号，通常用来表示开或关、存在或不存在、触发或不触发等情况。

开关量输入采集技术用来将这些开关状态转换为数字信号，以便计算机或控制器进行处理。

传感器的基本原理开关量输入采集技术的核心是传感器，它能够感知物理或电气量的变化，并将其转换为电信号。

常用的开关量传感器包括按钮、开关、光电开关等。

开关量输入采集电路开关量输入采集电路主要由输入电路和输出电路组成。

输入电路用于将传感器输出的电信号处理成稳定的信号，输出电路用于将输入信号转换为计算机或控制器可以读取的数字信号。

模拟量输入采集技术原理模拟量是指连续变化的信号，其取值范围可以是任意的。

模拟量输入采集技术用来将这些连续变化的信号转换为数字信号，以便计算机或控制器进行处理。

传感器的基本原理模拟量输入采集技术的核心也是传感器，常见的模拟量传感器有温度传感器、压力传感器、光敏传感器等。

这些传感器能够将物理或电气量转换为与之成正比的模拟电信号。

模拟量输入采集电路模拟量输入采集电路主要由传感器、信号调理电路和A/D转换器组成。

传感器将物理或电气信号转换为模拟电信号，信号调理电路对模拟电信号进行放大、滤波和线性化处理，A/D转换器将模拟电信号转换为数字信号。

开关量输入和模拟量输入的应用场景开关量输入和模拟量输入采集技术在各个领域都有广泛的应用。

工业自动化在工业自动化系统中，通过开关量输入采集技术可以实现对设备状态的监测和控制。

例如，通过检测某个设备的开关状态来确定其是否正常工作，从而及时发现故障并采取相应的措施。

模拟量输入采集技术则可以用于测量和监测各种物理量，如温度、压力、流量等。

通过对这些模拟量的采集和处理，可以实现对工艺过程的控制和调节。

环境监测开关量输入采集技术可以应用于环境监测领域，如检测门窗的开关状态、光线的亮暗程度等。

一种通用开关量信号采集电路及该电路故障判断方法与流程摘要：一、引言二、通用开关量信号采集电路概述1.电路组成2.工作原理三、故障判断方法与流程1.故障判断方法a.外观检查b.信号分析c.功能测试2.故障判断流程a.电源故障检查b.信号输入故障检查c.信号处理故障检查d.输出故障检查四、故障处理与预防措施1.电源故障处理与预防2.信号输入故障处理与预防3.信号处理故障处理与预防4.输出故障处理与预防五、结论正文：一、引言随着现代自动化技术的不断发展，通用开关量信号采集电路在各种自动化设备和系统中得到了广泛应用。

然而，在使用过程中，电路故障难以避免。

为了提高电路的稳定性和可靠性，降低故障发生率，本文详细介绍了通用开关量信号采集电路及该电路故障判断方法与流程。

二、通用开关量信号采集电路概述1.电路组成通用开关量信号采集电路主要由电源、信号输入、信号处理和输出四部分组成。

电源部分为电路提供稳定的工作电压；信号输入部分负责将外部开关信号转换为电信号；信号处理部分对输入信号进行处理，如放大、滤波等；输出部分将处理后的信号转换为驱动执行器的信号。

2.工作原理通用开关量信号采集电路的工作原理如下：当外部开关状态发生变化时，信号输入部分将变化转换为电信号，然后经过信号处理部分进行处理。

处理后的信号被传输到输出部分，转换为执行器可识别的信号，从而实现对执行器的控制。

三、故障判断方法与流程1.故障判断方法（1）外观检查：检查电路板表面是否有破损、短路、接触不良等现象。

（2）信号分析：通过对信号进行分析，判断是否存在异常信号，如噪声、失真等。

（3）功能测试：对电路进行功能测试，检查各部分是否正常工作。

2.故障判断流程（1）电源故障检查：检查电源电压、电流是否正常，是否存在电压不稳、电源线老化等问题。

（2）信号输入故障检查：检查信号输入端口是否正常，是否存在接触不良、信号干扰等问题。

（3）信号处理故障检查：检查信号处理部分元器件是否损坏、线路是否正常。

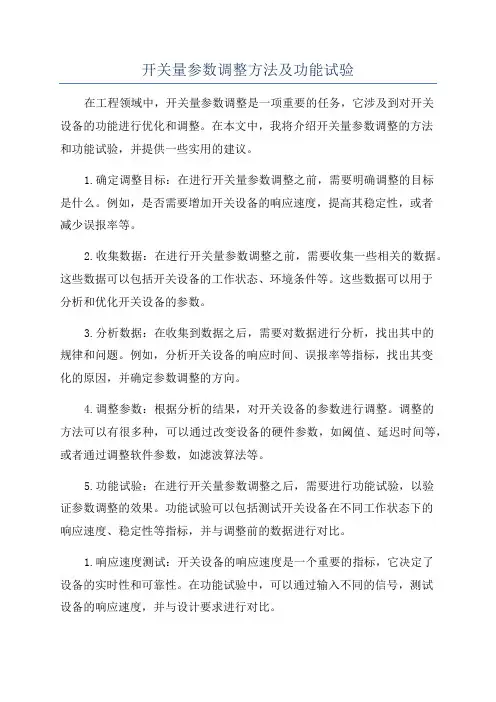

开关量参数调整方法及功能试验在工程领域中，开关量参数调整是一项重要的任务，它涉及到对开关设备的功能进行优化和调整。

在本文中，我将介绍开关量参数调整的方法和功能试验，并提供一些实用的建议。

1.确定调整目标：在进行开关量参数调整之前，需要明确调整的目标是什么。

例如，是否需要增加开关设备的响应速度，提高其稳定性，或者减少误报率等。

2.收集数据：在进行开关量参数调整之前，需要收集一些相关的数据。

这些数据可以包括开关设备的工作状态、环境条件等。

这些数据可以用于分析和优化开关设备的参数。

3.分析数据：在收集到数据之后，需要对数据进行分析，找出其中的规律和问题。

例如，分析开关设备的响应时间、误报率等指标，找出其变化的原因，并确定参数调整的方向。

4.调整参数：根据分析的结果，对开关设备的参数进行调整。

调整的方法可以有很多种，可以通过改变设备的硬件参数，如阈值、延迟时间等，或者通过调整软件参数，如滤波算法等。

5.功能试验：在进行开关量参数调整之后，需要进行功能试验，以验证参数调整的效果。

功能试验可以包括测试开关设备在不同工作状态下的响应速度、稳定性等指标，并与调整前的数据进行对比。

1.响应速度测试：开关设备的响应速度是一个重要的指标，它决定了设备的实时性和可靠性。

在功能试验中，可以通过输入不同的信号，测试设备的响应速度，并与设计要求进行对比。

2.稳定性测试：稳定性是开关设备的另一个重要指标，它决定了设备在长时间运行中的可靠性。

在功能试验中，可以通过长时间运行设备，并对设备的输出进行监测，以评估其稳定性。

3.误报率测试：误报率是开关设备的一个常见问题，它影响了设备的可靠性和实用性。

在功能试验中，可以通过模拟不同的干扰信号，测试设备的误报率，并与设计要求进行对比。

4.抗干扰性测试：开关设备通常会受到来自外部环境的干扰，如电磁干扰、振动等。

在功能试验中，可以通过模拟不同的干扰信号，测试设备的抗干扰性，并对其进行评估。

5.耐久性测试：耐久性是开关设备的一个重要指标，它决定了设备的使用寿命和可靠性。

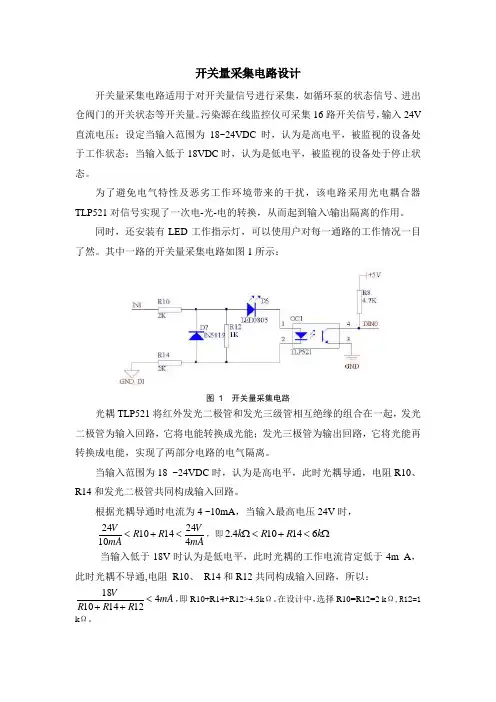

开关量采集电路设计开关量采集电路适用于对开关量信号进行采集，如循环泵的状态信号、进出仓阀门的开关状态等开关量。

污染源在线监控仪可采集16路开关信号，输入24V 直流电压；设定当输入范围为18~24VDC 时，认为是高电平，被监视的设备处于工作状态；当输入低于18VDC 时，认为是低电平，被监视的设备处于停止状态。

为了避免电气特性及恶劣工作环境带来的干扰，该电路采用光电耦合器TLP521对信号实现了一次电-光-电的转换，从而起到输入\输出隔离的作用。

同时，还安装有LED 工作指示灯，可以使用户对每一通路的工作情况一目了然。

其中一路的开关量采集电路如图1所示：图 1 开关量采集电路光耦TLP521将红外发光二极管和发光三级管相互绝缘的组合在一起，发光二极管为输入回路，它将电能转换成光能；发光三极管为输出回路，它将光能再转换成电能，实现了两部分电路的电气隔离。

当输入范围为18 ~24VDC 时，认为是高电平，此时光耦导通，电阻R10、R14和发光二极管共同构成输入回路。

根据光耦导通时电流为4 ~10mA ，当输入最高电压24V 时，mAV R R mA V 42414101024<+<，即Ω<+<Ωk R R k 614104.2 当输入低于18V 时认为是低电平，此时光耦的工作电流肯定低于4m A ，此时光耦不导通,电阻 R10、 R14和R12共同构成输入回路，所以：mA R R R V 412141018<++，即R10+R14+R12>4.5k Ω。

在设计中，选择R10=R12=2 k Ω,R12=1 k Ω。

光耦导通的最小电流为4mA，根据光耦的电流传输比CTR(Current Transfer Ratio)为50%，指当管压降U CE足够大时，集电极电流I C与发光二极管输入电流I F的百分比，所以集电极电流I C=I F*50%=4mA* 50%=2mA，同时为了使光电三极管尽快进入饱和区，选取上拉电阻R8为4.7KΩ。

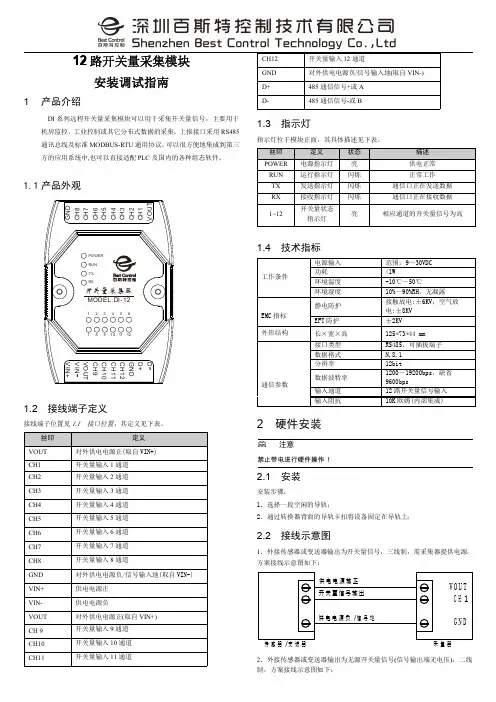

在各种工业及行业应用中，经常需要采集各种开关量信号。

在工程实施过程中，很多时候，信号离监控主机的距离很远，需要布很长的信号线，或者布线不方便。

方竹电子推出了无线开关量采集模块，非常方便得解决了这个问题，实现无线的远程采集，降低了工程实施难度，又节约了成本。

该开关量采集方式由无线开关量采集模块和无线开关量输出模块组成。

原来的信号端接无线开关量采集模块，远端的主机系统接无线开关量输出模块，中间RF 无线传输；由于输出的仍然是开关量信号，因此对于用户来说，感觉只是将远处的采样设备搬到了近处而已，原有监控系统不需要做任何改动，却省却了布线。

1. 系统说明1.1. 系统框架无线开关量采集系统框架图注意：在P2P 使用的系统中，DO 模块作为无线网关使用；DI 作为无线终端设备。

以下说明书中的无线网关指DO 模块，终端设备指DI 模块。

1.2. 产品选型型号 类型FZ4050-C6 RF 无线开关量采集模块，支持干/湿节点输入 FZ4051-C6 RF 无线开关量输出模块，有源集电极开路输出（OC 门输出）FZ4060-C6RF 无线开关量输出模块，无源继电器输出P2P 使用：FZ4050开关量采集模块←→FZ4051开关量输出模块；FZ4050开关量采集模块←→FZ4060继电器输出模块。

1.3. 性能指标FZ4050为6通道隔离数字量输入模块，支持干/湿节点输入，P2P 无线通信。

FZ4051为6通道数字量输出模块，P2P 无线通信。

FZ4060为4通道继电器输出模块，P2P 无线通信。

性能指标无线性能无线协议FZMacPRO无线频段 433MHz ，ISM 全球免费频段 组网方式P2P通信距离≥1800米@2400bps(空旷环境)通用性能通信协议 MODBUS-RTU 串口性能 默认9600-8-N-1，可设 供电 8~38VDC 功耗 0.3W@12VDC外壳 钣金101.1mm ×80.4mm ×25.5mm 安装方式 壁挂（或导轨，选配）安装工作环境 -10~65℃；0%RH~90%RH （非结露） 存储条件 -20~80℃；0%RH~90%RH （非结露）FZ4050开关量输入通道数 6 输入电平干节点逻辑电平0：开 逻辑电平1：关（接地）湿节点逻辑电平0：+3 Vmax 逻辑电平1：+10V ~ 25VFZ4060继电器输出 通道数 4路A 型负载驱动 5A @30VDC ，5A@250VAC 开关时间继电器接通时间（典型）：3毫秒 继电器断开时间（典型）：1毫秒FZ4051开关量输出通道数 6负载驱动5～40V 集电极开路输出（200mA 最大负载电流）备注：1、干节点：无源开关，具有闭合和断开的2种状态；2个接点之间没有极性，可以互换。
