开关量采集模块使用说明书

2020年6月23日 更新C2000-A2-SDD4040-BB1 使用说明书RS485 ⇋ 4DI + 4DO远程 I/O 模块 — RS485 型开关量模块深圳市中联创新自控系统有限公司Shenzhen United Innovation Automatic Control System Co., Ltd.2444556881011121313141414141414141415151516161718191921212223232425262829目录目录1. 快速使用1.1. 使用前准备1.2. 设备接线1.3. 软件设置及设备调试1.3.1. 设备搜索及参数设置1.3.2. 设备调测2. 硬件说明2.1. 技术参数2.2. 产品外观2.3. 指示灯2.4. 端口说明2.5. 尺寸2.6. 安装方式3. 产品功能3.1. DI 采集3.1.1. DI 采集类型3.2. DO 控制3.2.1. DO 状态3.2.2. DO 上电状态3.3. 其他功能3.3.1. DI 滤波器参数4. 软件操作4.1. 软件安装4.2. 软件界面及功能介绍4.3. 软件使用4.3.1. 设置设备串口参数4.3.2. 设备状态查看4.3.3. 设备状态控制5. 通信协议5.1. 寄存器列表5.2.5.2.1. 读DO 状态(0x01)5.2.2. 写DO 状态(0x0F)5.2.3. 写单个DO 状态(0x05)5.2.4. 读DI 状态(0x02）5.2.5. 读DI 滤波参数(0x03)5.2.6. 写单个DI 滤波参数(0x06)5.2.7. 写DI 滤波参数(0x10)6. 装箱清单7. 产品服务【版权声明】©2000 - 2020 中联创新版权所有【商标声明】及其它中联创新服务相关的商标均为深圳市中联创新自控系统有限公司及其关联公司所有。

本文档涉及的第三方主体的商标，依法由权利人所有。

【免责声明】本文档仅提供有关康耐德产品的信息。

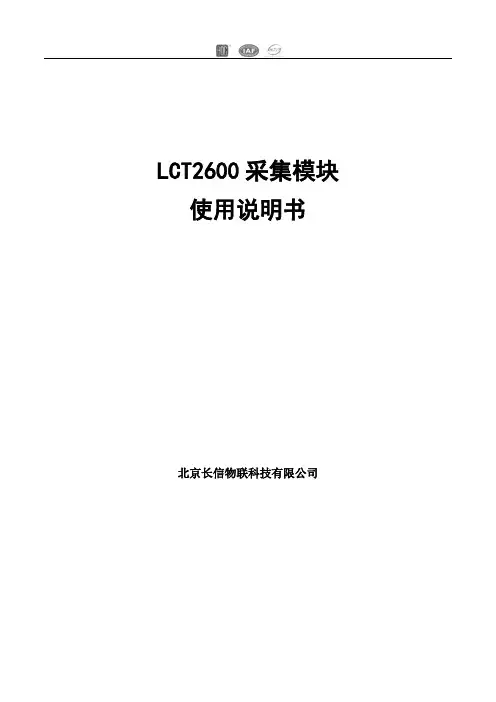

LCT2600采集模块使用说明书北京长信物联科技有限公司目录一．简介 (2)二．技术指标 (2)三．外形示意图和端子定义 (3)3.1 外观 (3)3.2 面板定义 (3)3.2.1 ETHERNET型LCT2600模块： (3)3.2.3 RS232/485型LCT2600模块： (4)3.3 端子定义 (4)3.3.1 P+，P- ： (4)3.3.2 RB，TA，G ： (4)3.3.3 DF ： (5)3.3.4 V，C4，C5，C6，C7，G： (6)3.3.5 I0，I1，G1： (6)3.3.6 I2，I3，G2： (6)3.3.7 I4, I5, I6, I7, G3： (7)3.3.8 C1, M1, O1, C2, M2, O2： (7)3.3.9 EX1，EX2，EX3： (7)四. 附注 (8)一．简介LCT2600模块(MINI-SCADA)为多通讯模式集中数据采控中心. 其通讯模式可支持: RS485/以太网等模式. 同时可支持GPS功能（可选）。

具有板载8路光电隔离型开关量输入和2路继电器输出。

另有8路扩展用传感器通道，均可接入DALLAS 1-WIRE总线传感器。

LCT2600模块具有良好的系统扩展性，可以组建多种大小不同的现场监测应用系统。

二．技术指标●板载开关量输入通道：8路(3组)光电隔离输入.●板载开关量输入工作电压：6-24VDC/10mA输入时为：ON; 无电压时为：OFF;●板载开关量输出通道：2路1C型继电器输出.●板载开关量输出参数：5A/30VDC；5A/250V AC；10A/125V AC.●模块外部扩展通道数量：4路；●模块内部扩展通道数量：4路；●RS232/485型支持波特率：2400，4800，9600，19200，38400BPS。

●RS232/485型支持位格式：11位，3种（无校验，奇校验，偶校验）●RS232/485型通讯协议：MODBUS，RTU协议。

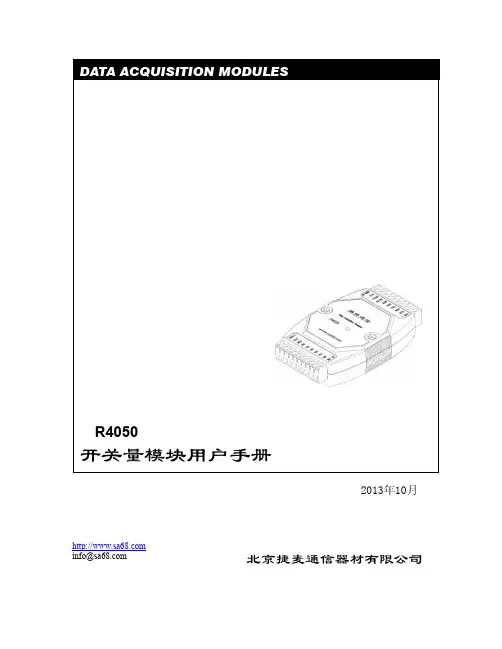

2013年10月北京捷麦通信器材有限公司R4050开关量模块用户手册 DATA ACQUISITION MODULES *************目录1概述 (3)1.1 特点 (3)1.2 外观和安装 (3)1.3 技术指标 (4)1.4指示灯状态 (4)2 电路连接 (5)2.1 输入电路连接 (5)2.2 输出电路连接 (6)2.3 通信电路的连接 (7)2.4 模块的输出值 (7)3 通用指令和模块的基本设置 (7)3.1 指令的基本格式 (7)3.2 设置模块配置－%AANNTTCCFF (9)3.3读配置信息－$AA2 (10)3.4读版本信息－$AAF (10)3.5 读复位状态－$AA5 (11)3.6 读模块名－$AAM (11)3.7写模块名－~AAO(数据) (12)4 采集和输出指令 (13)4.1同步采样－#** (13)4.2读同步数据－$AA4 (14)4.3数字输出－#AABBDD (14)4.4设置数字输出－@AA(数据) (15)4.5读数字输出/输入状态－$AA6 (16)4.6读数字输入/输出状态－@AA (16)4.7 读锁存状态－$AALS (17)4.8 清除锁存状态－$AAC (18)4.9 读入计数值－#AAN (19)4.10 清计数器－$AACN (19)5 遥控和报警指令及应用 (20)5.1 模式 (20)5.2读模块模式－#AAM (22)5.3设置模块模式－#AAMAB (23)5.4 读遥控目的地址－#AAR (24)5.5写遥控目的地址－#AAR（数据） (24)5.6读重发间隔时间－#AAT (25)5.7设置重发间隔时间－#AATDD (25)6 看门狗的使用和指令 (26)6.1 ~** (26)6.2 ~AA0 (27)6.3 ~AA1 (27)6.4~AA2 (28)6.5 ~AA3EVV (28)6.6 ~AA4V (29)6.7 ~AA5V (30)————————————————————————————————————————————————附件1：ASCII码对照表 (31)————————————————————————————————————————————————1概述1.1 特点R4050模块是R4000系列采集模块中的开关量输入输出模块，具有7路电压开关量输入，8路晶体管集电极开路输出。

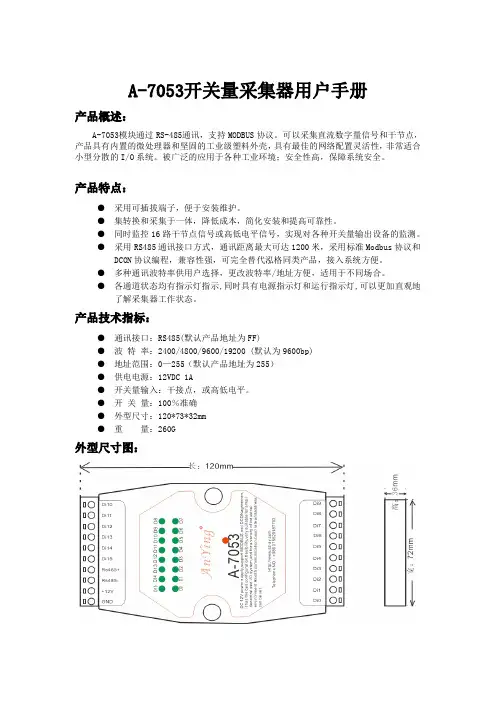

A-7053开关量采集器用户手册产品概述：A-7053模块通过RS-485通讯，支持MODBUS协议。

可以采集直流数字量信号和干节点，产品具有内置的微处理器和坚固的工业级塑料外壳，具有最佳的网络配置灵活性，非常适合小型分散的I/O系统。

被广泛的应用于各种工业环境；安全性高，保障系统安全。

产品特点：●采用可插拔端子，便于安装维护。

●集转换和采集于一体，降低成本，简化安装和提高可靠性。

●同时监控16路干节点信号或高低电平信号，实现对各种开关量输出设备的监测。

●采用RS485通讯接口方式，通讯距离最大可达1200米，采用标准Modbus协议和DCON协议编程，兼容性强，可完全替代泓格同类产品，接入系统方便。

●多种通讯波特率供用户选择，更改波特率/地址方便，适用于不同场合。

●各通道状态均有指示灯指示,同时具有电源指示灯和运行指示灯,可以更加直观地了解采集器工作状态。

产品技术指标：●通讯接口：RS485(默认产品地址为FF)●波特率：2400/4800/9600/19200(默认为9600bp)●地址范围：0—255（默认产品地址为255）●供电电源：12VDC1A●开关量输入：干接点，或高低电平。

●开关量：100％准确●外型尺寸：120*73*32mm●重量：260G外型尺寸图：通讯地址和波特率的更改:请参照A-7053开关量采集器通讯协议的通讯地址和波特率更改部分。

接线端子说明:+12V:直流12V电源正极输入GND:直流12V电源负极输入RS485+,RS485-:RS485通讯接口Di0—Di5：16路干节点接入端口，[Di0，GND]；[Di1，GND]；[Di2，GND]；[Di3，GND]；[Di4，GND]，[Di5，GND],[Di6，GND]；[Di7，GND]；[Di8，GND]；[Di9，GND]；[Di10，GND]，[Di11，GND],[Di12，GND]，[Di13，GND],[Di14，GND]，[Di15，GND]。

C2000 MD828路输入2路输出智能数字量采集器使用说明目录第1章概述.................................................................................................................. - 3 -1.1 概述................................................................................................................. - 3 -1.2 技术参数......................................................................................................... - 4 - 第2章外观及引脚说明.............................................................................................. - 5 -2.1 产品外观......................................................................................................... - 5 -2.2 指示灯............................................................................................................. - 5 -2.3 引脚说明......................................................................................................... - 6 - 第3章外观尺寸.......................................................................................................... - 7 -3.1 前视图............................................................................................................. - 7 -3.2 顶视图............................................................................................................. - 7 -3.3 后视图............................................................................................................. - 8 -3.4 侧视图............................................................................................................. - 9 - 第4章快速安装........................................................................................................ - 10 -4.1 单体安装....................................................................................................... - 10 -4.2 并列安装....................................................................................................... - 11 -4.3 堆叠安装....................................................................................................... - 12 -4.4 产品接线图................................................................................................... - 13 - 第5章软件操作........................................................................................................ - 14 -5.1 设置............................................................................................................... - 14 -公司地址：深圳市福田区彩田路中银大厦A座16层- 1 -5.2 查询状态....................................................................................................... - 16 - 第6章通信协议........................................................................................................ - 17 -6.1 功能码........................................................................................................... - 17 -6.2 寄存器列表................................................................................................... - 20 -6.3 错误代码表................................................................................................... - 21 -6.4 协议应用范例............................................................................................... - 22 -6.4.1 Modbus RTU简介 .............................................................................. - 22 -6.4.2 MD82实际命令举例 ......................................................................... - 25 - 第7章装箱清单........................................................................................................ - 27 - 第8章附录：产品保修卡........................................................................................ - 28 -公司地址：深圳市福田区彩田路中银大厦A座16层- 2 -第1章概述1.1 概述C2000 MD82 为8 路数字量输入（DI）和2 路数字量输出（DO）采集控制设备，DO可以输出常开（NO）、常闭（NC）两种状态。

开关量输入输出模块是一款利用电脑通过485总线对开关量进行采集或者对开关量进行控制的模块,通信协议可以选用Modbus 协议或自定义简易协议.开关量模块可以通过485总线将采集的开关量信号传输到电脑,也可以将电脑的控制命令通过485总线传输到开关量模块,控制开关量.由于其采用485总线通信模式,多个开关量模块可以并联使用,方便随意配置.开关量输入端与输出端与整个系统实现完全隔离，相互不受影响(M 系列）。

RS-485端口带有3000V光电隔离功能，将RS-485总线与模块进行有效隔离。

(M 系列).电源具有防反接功能，一旦接错电源线，会自动断 开，保护模块不会损坏，具有过流过压保护功能，电 压偏高，会自动断开电源，保护模块。

通讯协议采用Modbus协议，通用程度高，也可以采 用厂家自定义协议,简单易用。

全金属外壳，防静电功能，抗干扰能力强(M 系列）RS-485端口带有600W防雷保护功能.支持宽压直流电源输入（12V ～60VDC )(M 系列）支持DIN 导轨安装(N 系列）波特率支持300-115200bps （默认9600bps ，其他波 特率需定制）支持RS -232串口通信，直接与电脑连接（M 系列）地址可以设置(出厂默认为01)支持远程开关同步(需定制)开关量输入输出模块一台DB9直连串口线一条(M 系列）线性稳压电源（AC220V～DC12V,500mA)一个（M 系列）说明书一张两位,三位,十四位工业接线端子各一个(M 系列),十位工业接线端子两个(N 系列)符合EIA RS -232,RS-485标准传输速率：300~115200bps(默认为9600bps ，其他波特率需定制）传输距离：RS -232端15米，RS -485端1200米光电隔离：RS -485端口具有独立3000V 光电隔离（M 系列）接口保护：600W 浪涌保护，15KV 静电保护接口形式：RS -232采用DB9接口，RS -485采用工业接线端子，开关量输入输出端采用工业接线端子输入电压：稳压直流12～60V 供电（M 系列）工作温度:-25℃~70℃湿度：5%~95%,无凝露共接形式：2点/COM触点容量：干节点（继电器AC250V ～3A,DC30V ～3A,需定制)I /O 路数:十二路输入/输出,八路输入/输出四路输出/输入(M 系列) 八路输出/输入,四路输出四路输入(N 系列)输入阻抗:1000欧姆采样频率：20次/秒电源接口(内正外负)DC-IN 9～12V电源输入RS-232接口（DB9，母头孔型）2 RS-232输出（OUT)3 RS-232输入（IN)5 信号地（GND)RS-485接口（工业接线端子）485+ RS-485信号正485- RS-485信号负GND 信号地 开关量接口Q(n) 开关量输出接点A(n) 开关量输入接点QCOM 输出公共接线端ACOM 输入公共接线端开关量输入/输出模块说明书M系列开关量输入\输出模块安装尺寸N系列开关量输入\输出模块安装尺寸 1.POWER灯不亮，表示电源不通，请仔细检查电源是否插上，接线是否正确，接触是否良好。

开关量采集模块I-7053是16通道的开关量采集模块，它可以同时采集16个通道开关量的状态。

1.线路连接电源：I-7053模块使用12VDC供电电源。

模块端子排(R)+Vs接电源的正极，(B)GND接电源的负极。

通讯：I-7053模块对外通讯使用485通讯方式，模块端子排Data(+)、Data(-)为485通讯接线端子。

开关量输入：模块端子排DI0、DI1、DI2…DI15接输入信号的正极，16路输入信号共用负极（模块供电电源负极）。

2.设备操作I-7053模块的通讯参数有地址和波特率。

一个新模块的默认地址为01、默认波特率为9600。

I-7053模块的通讯参数可以用7000Utility软件进行扫描查看和修改设置。

注意：I-7053模块与7000Utility软件通讯时需要和通讯转换模块配套使用。

参数扫描查看：运行7000Utility软件，在菜单栏上选择“COM Port”菜单，弹出端口和波特率选择对话框，可以选择进行通讯的串口编号（COM1或者其他串口）、勾选波特率（一般勾选9600、19200）并点击“OK”确认选择。

如下图所示。

然后点击按钮，进行通讯参数扫描。

如果I-7053模块与7000Utility软件通讯正常，扫描结果显示在参数列表框里。

如下图所示。

参数修改设置：如果要对一个I-7053模块的通讯参数进行修改，则首先用7000Utility软件对该模块通讯参数进行扫描，在参数列表框里选择扫描结果并双击鼠标左键，弹出参数设置对话框。

如下图所示。

在参数设置对话框中可以修改地址（Address）和波特率（Baudrate），然后点击“Setting”按钮进行设置操作。

7000Utility软件系统会提示设置操作是否成功。

如下图所示。

设置成功设置不成功注意：通常情况下对模块的波特率不作更改。

如果需要更改波特率，首先在参数设置对话框中修改波特率（Baudrate），然后将I-7053模块端子排上的INT*与DC12V电源负极相连接，最后点击“Setting”按钮进行设置操作。

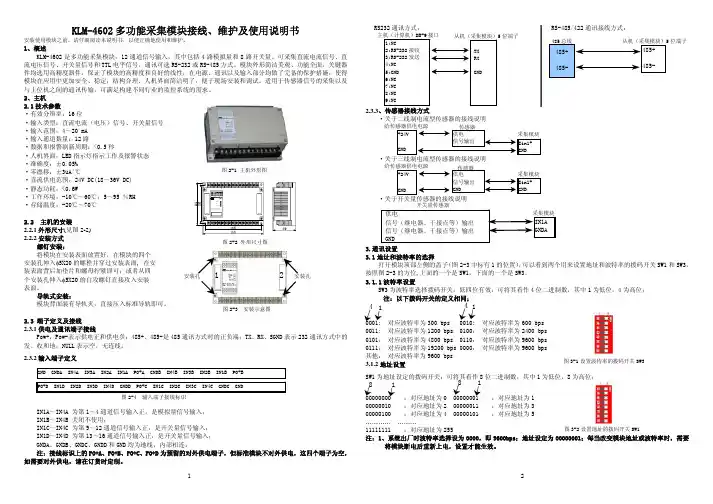

1 2KLM-4602多功能采集模块接线、维护及使用说明书安装使用模块之前，请仔细阅读本说明书，以便正确地使用和维护。

1、概述KLM-4602是多功能采集模块，12通道信号输入，其中包括4路模拟量和8路开关量。

可采集直流电流信号、直流电压信号、开关量信号和TTL 电平信号。

通讯可选RS-232或RS-485方式。

模块外形简洁美观、功能全面，关键器件均选用高精度器件，保证了模块的高精度和良好的线性；在电源、通讯以及输入部分均做了完备的保护措施，使得模块在应用中更加安全、稳定；结构合理、人机界面简洁明了，便于现场安装和调试。

适用于传感器信号的采集以及与上位机之间的通讯传输，可满足构建不同行业的监控系统的需求。

2、主机2.1技术参数·有效分辨率：16位·输入类型：直流电流（电压）信号、开关量信号 ·输入范围：4～20 mA ·输入通道数量：12路·数据和报警刷新周期：<0.5秒·人机界面：LED ·准确度：±0.05%·零漂移：±3uA/℃·静态功耗：<0.6W·存储温度：-20℃～70℃2.2 主机的安装2.2.1外形尺寸(见图2-2) 2.2.2安装方式螺钉安装：安装孔伸入φ5X20个安装孔伸入φ5X20表面。

导轨式安装：2.3 端子定义及接线 2.3.1供电及通讯端子接线Pow+，Pow-表示供电正和供电负；485+、485-是485通讯方式时的正负端；TX、RX、SGND 表示232通讯方式中的发、收和地；NULL 表示空，无连线。

2.3.2输入端子定义PO+D IN1D IN2D IN3D IN4D GNDD PO+C IN1C IN2C IN3C IN4C GNDC GNDIN1A～IN4A 为第1～4通道信号输入正，是模拟量信号输入； IN1B～IN4B 关闭不使用；IN1C～IN4C 为第9～12通道信号输入正，是开关量信号输入； IN1D～IN4D 为第13～16通道信号输入正，是开关量信号输入； GNDA、GNDB、GNDC、GNDD 和GND 均为地线，内部相连。

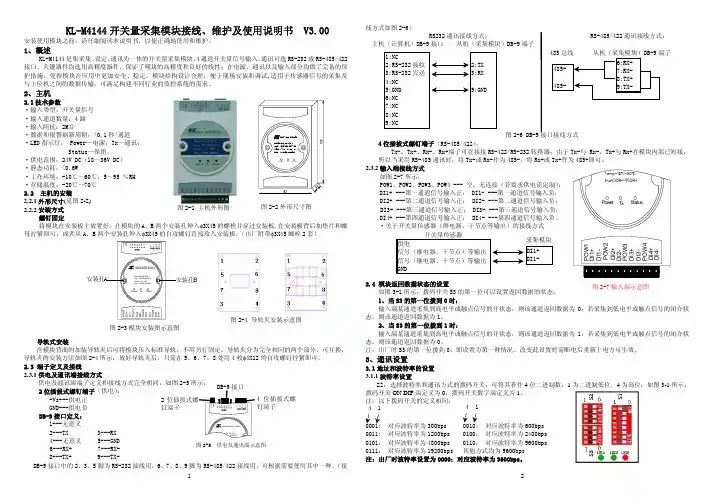

1、概述KL-M41442、主机2.1技术参数·输入类型：开关量信号 ·输入通道数量：4路 ·输入阻抗：2MΩ·LED ·静态功耗：<0.6W2.2 主机的安装2.2.1外形尺寸(见图2-2)2.2.2安装方式螺钉固定两个安装孔伸入φ3X45的螺栓并穿过安装板,在安装板背后加垫片和螺母拧紧即可；或者从A、B 的自攻螺钉直接攻入安装板。

（出厂附带导轨式安装在模块背面的加装导轨夹后可将模块压入标准导轨，不用另行固定。

导轨夹分为完全相同的两个部分，可互换，导轨夹的安装方法如图2.3 端子定义及接线2.3.12位插拔式螺钉端子+Vs---供电正 GND---供电负 DB-9接口定义：1---无意义6---RX+ 7---RX-8---TX+ 9---TX-DB-9接口中的2、3、5脚为RS-232接线用，6、7、8、9脚为RS-485/422接线用，可根据需要使用其中一种。

（接0111： 对应波特率为19200bps 其他方式均为9600bps 注：出厂时波特率设置为0000：对应波特率为9600bps。

图2-4 导轨夹安装示意图图2-5 供电及通讯端示意图图2-1 主机外形图3.1.2 地址设置S1为设定地址的拨码开关：可将其看作8位二进制数，其中1为低位，8为高位； 3 40 00000001 ：对应地址为1 00000010 ：对应地址为2 00000011 ：对应地址为3 00000100 ：对应地址为4 00000101 ：对应地址为5 ………… ………11111111 ：对应地址为FF注：系统出厂时地址设定为00000001。

3.2通讯方式的选择模块的通讯方式可通过跳线设置为RS485或RS232，具体方法是：A、设置485通讯时：将TX 和RX 两个跳线帽同时跳到485一侧，如图3-2A 所示；B、设置232通讯时：将TX 和RX 两个跳线帽同时跳到232一侧，如图3-2B 所示。

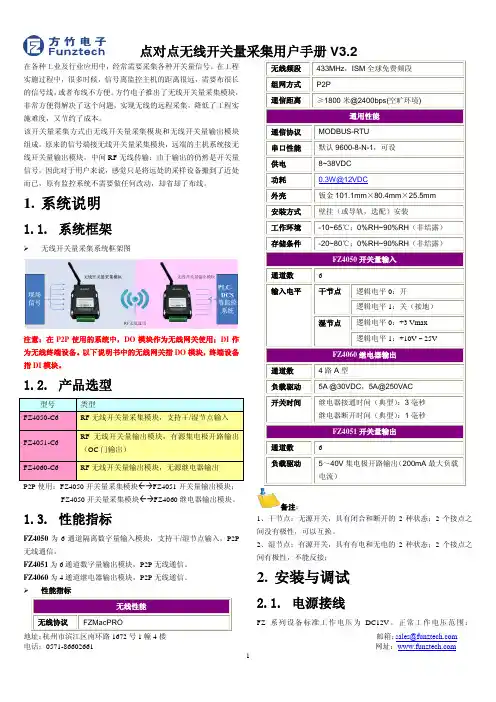

在各种工业及行业应用中，经常需要采集各种开关量信号。

在工程实施过程中，很多时候，信号离监控主机的距离很远，需要布很长的信号线，或者布线不方便。

方竹电子推出了无线开关量采集模块，非常方便得解决了这个问题，实现无线的远程采集，降低了工程实施难度，又节约了成本。

该开关量采集方式由无线开关量采集模块和无线开关量输出模块组成。

原来的信号端接无线开关量采集模块，远端的主机系统接无线开关量输出模块，中间RF 无线传输；由于输出的仍然是开关量信号，因此对于用户来说，感觉只是将远处的采样设备搬到了近处而已，原有监控系统不需要做任何改动，却省却了布线。

1. 系统说明1.1. 系统框架无线开关量采集系统框架图注意：在P2P 使用的系统中，DO 模块作为无线网关使用；DI 作为无线终端设备。

以下说明书中的无线网关指DO 模块，终端设备指DI 模块。

1.2. 产品选型型号 类型FZ4050-C6 RF 无线开关量采集模块，支持干/湿节点输入 FZ4051-C6 RF 无线开关量输出模块，有源集电极开路输出（OC 门输出）FZ4060-C6RF 无线开关量输出模块，无源继电器输出P2P 使用：FZ4050开关量采集模块←→FZ4051开关量输出模块；FZ4050开关量采集模块←→FZ4060继电器输出模块。

1.3. 性能指标FZ4050为6通道隔离数字量输入模块，支持干/湿节点输入，P2P 无线通信。

FZ4051为6通道数字量输出模块，P2P 无线通信。

FZ4060为4通道继电器输出模块，P2P 无线通信。

性能指标无线性能无线协议FZMacPRO无线频段 433MHz ，ISM 全球免费频段 组网方式P2P通信距离≥1800米@2400bps(空旷环境)通用性能通信协议 MODBUS-RTU 串口性能 默认9600-8-N-1，可设 供电 8~38VDC 功耗 0.3W@12VDC外壳 钣金101.1mm ×80.4mm ×25.5mm 安装方式 壁挂（或导轨，选配）安装工作环境 -10~65℃；0%RH~90%RH （非结露） 存储条件 -20~80℃；0%RH~90%RH （非结露）FZ4050开关量输入通道数 6 输入电平干节点逻辑电平0：开 逻辑电平1：关（接地）湿节点逻辑电平0：+3 Vmax 逻辑电平1：+10V ~ 25VFZ4060继电器输出 通道数 4路A 型负载驱动 5A @30VDC ，5A@250VAC 开关时间继电器接通时间（典型）：3毫秒 继电器断开时间（典型）：1毫秒FZ4051开关量输出通道数 6负载驱动5～40V 集电极开路输出（200mA 最大负载电流）备注：1、干节点：无源开关，具有闭合和断开的2种状态；2个接点之间没有极性，可以互换。

16路开关量采集模块使用说明书1功能简介1.1产品特点◆DC7-30V宽电压供电，支持防反接；◆8路开关量输入，DI输入有光耦隔离，用于开关检测，支持干湿接点；◆2路红色LED指示，用于指示电源和工作状态；8路继电器状态指示◆通讯接口支持 RS485 + RS232，电源隔离加信号隔离，通讯可靠；◆通信波特率：300bps~38400bps（可以通过软件修改，默认9600）；◆通信协议：支持标准 modbus RTU协议，按寄存器地址读写；◆可以设置 253个设备地址。

5位地址拨码开关可以设置 1-31地址码，大于 31的可以通过软件设置；◆支持输入输出联动，如本机联动或双机联动，方便多端控制；◆配套设置软件，用于设置参数和IO控制；◆支持软硬件定制，欢迎咨询（本产品不带网络接口(VX:xyzn3333)）1.2选型表1.3设备参数2产品图片2.1通讯接线本产品默认地址为1，拨码开关出厂均在off状态。

上位机软件可以使用默认地址1来跟设备通讯（或者广播地址254，仅适用网内挂载一台设备的情况）。

2.1.1RS485接线2.1.2RS232接线2.2开关量输入接线开关量输入接口兼容干湿节点，请注意有源信号和无源信号的不同接法。

开关量采集端子的内部光耦电路如下，V-(DGND)为光耦负公共端，传感器信号分别接V+(VIN) 和Inx即可。

2.2.1有源信号接线示意图适用测量带电压的信号，如电平高低，脉冲输出。

2.2.2无源开关量（干接点）接线适用于采集无源触点信号，如开关，按键。

3参数及工作模式配置3.1设备地址3.1.1设备地址的介绍本设备的软件地址默认为 1，使用广播地址为 254 也可进行通讯，用0无法通讯。

注意：没有拨码开关的设备，通讯地址 = 软件地址。

拨码开关地址表通讯地址 = 硬件地址（拨码开关地址） + 软件地址。

出厂设备使用通讯地址1即可通讯。

3.1.2设备通讯地址的读取设备正常链接后，然后点击串口继电器配套调试软件上方“读取地址”，即可读到设备的当前地址【仅支持总线上存在一台设备时，进行广播读取地址】。

MR-D1616-BK十六路开关量输入十六路开关量输出智能开关量采集控制模块使用说明深圳昶为科技有限公司Shenzhen Changwei Technology Co.,Ltd.目录第1章产品介绍 (1)1.1概述 (1)1.2技术参数 (3)1.3外观及尺寸 (4)1.4指示灯说明 (5)1.5引脚说明 (6)1.6拨码开关说明 (7)1.6.1设备地址设置 (7)1.6.2波特率设置 (8)1.6.3终端电阻设置 (8)第2章安装指南 (9)2.1安装方式 (9)2.2电源和通讯线连接 (9)2.3开关量输入连接 (10)2.4开关量输出连接 (11)第3章应用指南 (12)3.1系统组网 (12)附录1：CHWIO产品命名规则表 (15)附录2：CHWIO产品选型表 (16)附录3：装箱清单 (17)第1章产品介绍1.1概述MR-D1616-BK为RS485型隔离16通道开关量输入（DI）、隔离16通道开关量（集电极开路）输出（DO）模块。

模块内部电路与现场开关量输入信号及开关量输出电路之间采用光耦隔离。

其原理框图如图1.1：图1.1MR-D1616-BK原理框图MR-D1616-BK主要由电源电路、隔离开关量输入电路、隔离开关量输出电路、隔离RS485通讯电路及MCU等部分组成。

隔离的16路开关量输入通道，可实现干接点（开关触点）信号及三线制传感器NPN信号的接入检测；隔离的16路开关量（集电极开路）输出通道，可直接输出24V DC电平信号控制小型设备启停；高速C51处理芯片，具有强劲的数据处理能力；看门狗电路设计，在出现意外时能够自动复位MR-D1616-BK，ESD、过压、过流保护设计，确保系统长期运行稳定可靠。

同时，针对工业应用，MR-D1616-BK采用隔离的RS485通讯接口设计，避免工业现场信号对MR-D1616-BK通讯接口的影响；具有通讯超时检测功能；标准Modbus RTU 通讯协议，使得用户可以更加轻松实现与广泛SCADA软件、HMI设备及支持Modbus RTU协议的PLC等设备和系统的整合应用。

OMM-iRELAY I/O联网模块OMM-iRELAY I/O联网模块是我公司针对各种应用场合，研发的通用数据采集模块，广泛应用于消防、供水、石化、环保、智能建筑等各个行业，为大多数系统集成商和自动化公司、研究所采用，是一种具有极高性价比、稳定可靠的数采模块。

OMM-iRELAY I/O联网模块支持8路干结点输入，8路继电器输出，以太网ModBus/TCP 协议，同时支持4个连接，可以透过以太网将远端干结点量输入转换到本地干结点输出，即背对背使用。

产品特点：●8路开关量输入，8路继电器输出●1个以太口，支持ModBus/TCP协议，可同时支持8个连接●嵌入式技术，支持JAVA，web方式浏览●贴片安装，可靠性高，抗干扰能力强●卡式导轨或螺丝固定，现场安装更加便捷●9-36V宽电压输入●背靠背模式，以太网远程状态同步详细参数：●以太网口：10M，RJ45●串口：RS485，ModBus/RTU协议，1200-115K●开关量输入：8路，干结点●开关量输出：8路，继电器，最大电流10A●电源：12V，24V DC●使用环境：-10~60℃；5~95%RH●存储环境：-40~80℃；5~95%RH●管理：web,Telnet●尺寸：143mm×90mm×120mm配置说明：1、telnet配置模式键入telnet192.168.0.2539999其中9999端口号是OMM-iRELAY专门用于远程管理的TCP端口。

参数设置：执行telnet192.168.0.2539999命令后将出现以下设置菜单***OMM***序列号0000001MAC地址00:03:B9:83:C0:70软件版本1.0(061018)按回车键继续********************基本参数设定********************硬件以太网口10BaseTMODBUS地址1IP地址192.168.000.253网关000.000.000.000子网掩码255.255.255.000更改设置:0服务器设置1MODBUS参数设置2实时参数显示3恢复出厂设置4不保存退出5保存并退出请选择?选择0服务器设置时设置OMM-iRELAY服务器的参数，如IP地址，子网掩码，网关等，注意IP地址在局域网内必须是唯一的。

共济GX-100智能电量采集模块使用说明书一：安全须知■本设备只能由取得资格的工作人员才能进行安装和维护。

■对设备进行任何操作前，应隔离电压输入和电源供应，并且短路所有电流互感器的二次绕组。

■要用一个合适的电压检测设备来确认电压已切断。

■在将设备通电前，应将所有的机械部件，门和盖子恢复原位。

■设备在使用中应提供带正确的额定电压。

二：简介概述GX100是用与交流电量综合参数测量的智能产品，它可以同时测量三相交流回路的每一相电压、电流、有功功率、无功功率、视在功率、功率因数、频率等参数。

GX100内部集成了微型控制电脑芯片、数字信号处理芯片，采用工业标准的RS-485通讯接口和MODBUS通讯协议，可作为电力监控系统之前端元件，用以实现远程数据采集与控制。

可以完成测量、校准、设定、遥测、遥调等功能。

由于体积小、功能多、精度高，可以用在多种交流用电场合下的测量、计量以及远程集中抄表、监控管理，使得组网轻松便捷，是电力监控系统系统集成的理想选择。

三：功能1：全电量测量,包括三相电流、三相及三线电压、三相及总有功功率、三相及总无功功率、三相及总视在功率、三相及总功率因数、频率、输入/输出有功电度、输入输出无功电度。

2：电流输入：A/B/C三相电流外部使用3CT，CT次级接入仪表。

CT次级额定输出为5A 或1A可选（订货时需说明），比如CT为200A：5A，100A：5A，100A：1A等。

3：电压输入：交流电压输入，接线方式为四线星形，相电压最高460V。

4：开关量输入：三路有源开关量输入，光电隔离，外接电压10V~30V的直流电源，仪表内部不提供电源。

5：RS-485通讯：标准MODBUS协议，请参考通讯协议。

6：电源：直流供电（10V-30V DC）7：指示灯：电源指示灯（Pow）、通讯接收指示灯(Rx)、发送指示灯(Tx)、三路开关量指示灯(DI1、DI2、DI3)，共6个指示灯。

四：技术指标注意：电压上传的均为二次值，需要乘于PT变比电流上传的均为二次值，需要乘于CT变比有功功率、无功功率、视在功率上传的均为二次值，需要乘于PT、CT变比有功电能、无功电能上传的为一次值，不需要乘于PT、CT变比五：端子说明与环境要求1、以下为GX-100端子接线图接线时请按照以下进行：注：1、请注意端子顺序，以免接错导致模块不能正常工作。

一.功能
采集4-20mA模拟量
采集开关量
输出开关量
作为数据集中器（主机）
二.内置看门狗
在模块受到强烈电磁干扰时，内置看门狗可以自动复位DATA-8100模块，使其恢复正常工作模式，减少用户的维护工作量。

三.远程配置工作模式
用户在后台主机远程配置模块的工作模式和设定全部工作参数。

降低用户的运行和维护费用。

四.软件精度校正
用户可以在后台主机远程对测量数据进行精度校正。

五.电源供给
DATA-8100模块使用直流10-30V电源，推荐使用直流24V电源，内置反极性保护电路。

六.通信接口
第一路串行接口用于连接上位机。

可选RS232或RS485类型。

第二路串行接口用于连接子模块。

可选RS232或RS485类型。

数据格式：1位起始位，8位数据位，1位停止位，无校验位。

波特率：300，600，1200，2400，4800，9600，19200（BIT/S）。

七.通信协议：
标准MODBUS协议。

PSBUS协议（本公司对标准MODBUS协议的扩展）
PSSMS协议（与本公司GPRS/SMS数据传输器连接，提供手机短消息查询，报警功能）
八.安装
DATA-8100模块提供DIN导轨（燕尾形导轨）安装方式，易于安装、更换和维护。

也可以用螺丝钉安装在面板上。

使用环境：-20—70℃，无腐蚀性气体，无液体喷溅，无金属粉尘，无强烈震动，无强烈电磁干扰。

九.应用
--远程数据采集，仪表数据转换，过程监视，抄表。

--可以配置为数据集中器。
