常用变频器硬件故障检测办法

安川变频器故障的查找分析排除安川变频器是一种广泛应用于工业控制系统中的电气设备。

当变频器发生故障时，即使整个系统的运行也会受到影响。

因此，对于变频器故障的查找、分析和排除是非常重要的。

下面将详细介绍安川变频器故障的查找、分析和排除方法。

一、查找故障1.检查电源供应：首先需要检查变频器的电源供应。

确保供电是否正常且稳定。

如果供电出现问题，可以检查电源连接线路、熔断器、开关和电缆，确保它们没有松动或损坏。

2.检查控制信号：然后需要检查变频器的控制信号。

可以用示波器检测各个控制信号的波形，并与正常波形进行比较。

如果控制信号异常，可以检查控制信号线路、接口卡和控制器，确保它们没有问题。

3.检查运行参数：接下来需要检查变频器的运行参数。

可以通过变频器的显示屏查看相关参数是否设置正确。

如输入电压、频率、输出电压、频率、电流等。

如果参数设置错误，可以重新设置正确的参数。

4.检查机械部件：还需要检查与变频器连接的机械部件。

例如电机、传动装置等。

可以检查电机是否正常工作，传动装置是否松动或损坏等。

如果发现问题，可以修理或更换相关部件。

二、分析故障1.故障现象：在查找故障后，需要对故障现象进行分析。

根据故障现象的表现，可以初步判断故障的类型。

例如是否是电源故障、控制信号故障还是参数设置错误等。

2.故障原因：根据故障现象进行分析后，需要继续深入分析故障的原因。

可以参考变频器的用户手册、技术规范和故障码表等相关资料，了解可能的故障原因。

三、排除故障1.维修方法：根据故障原因的分析结果，可以采取相应的维修方法进行故障排除。

例如修复电源线路、更换控制器、重新设置参数等。

2.测试与验证：在排除故障后，需要进行相应的测试和验证。

例如检测电压、频率、电流等参数是否正常，检查机械部件是否正常工作等。

3.预防措施：排除故障后，还需要采取相应的预防措施，以避免类似的故障再次发生。

例如定期检查设备、进行维护和保养等。

综上所述，安川变频器故障的查找、分析和排除需要综合考虑电源供应、控制信号、运行参数和机械部件等方面的问题。

变频器常见故障的检测与维修探析变频器是一种广泛使用的电力控制设备，其通过改变电源频率来实现对电机运行速度的控制。

由于其在电力传输和控制系统中所扮演的重要角色，因此在操作过程中可能会出现各种故障，这些故障都需要及时处理，以保证设备正常运转。

本文将从故障检测、维修、预防等方面探析常见的变频器故障。

一、变频器常见故障1. 电源故障：由于变频器依赖稳定的电源进行工作，所以电源故障可能会导致变频器无法正常工作。

此类故障主要有：电源供应不足或过高，电源跳闸或短路等。

此时可以通过检测电压、电流以及补偿电容器等方式来判断故障原因。

2. 控制板故障：变频器中的控制板是系统重要的组成部分，出现故障可能会导致控制系统中断。

常见的控制板故障有：模拟电路故障、数字电路故障等。

此时可以通过检测控制板电路、芯片、环路等方式来判断故障。

3. 机械故障：变频器控制的电机存在机械故障时，也会影响到变频器的工作。

常见的机械故障有：轴承故障、轮毂故障、机械损坏等。

此时需要对电机进行检测，发现问题并及时修理。

4. 导线故障：变频器控制电机的过程中，可能发生导线连接不良、断线等问题，从而导致整个系统无法正常运作。

此时需要进行线路检测，找出故障点并进行维修。

1. 故障检测：为确保良好的变频器性能，必须对其进行定期维护和检修。

在日常操作和维护中，可以通过以下方式检测各个部件的状态：（1）电源检测：检测电压、电流是否稳定，是否存在电源跳闸等情况。

（2）控制板检测：检测控制板电路、芯片、环路是否正常工作，检查各器件是否正常。

（3）机械检测：检测电机是否存在轴承故障、轮毂故障等。

（4）导线检测：检测变频器与电机之间的导线是否连接良好，是否存在断线、短路等。

2. 故障维修：当发现变频器存在故障时，需要对其进行维修。

维修的具体步骤如下：（1）确认故障原因：根据检测结果，确认故障原因所在的部位。

（2）更换故障件：更换或修复故障件，如更换电容器、控制板芯片等。

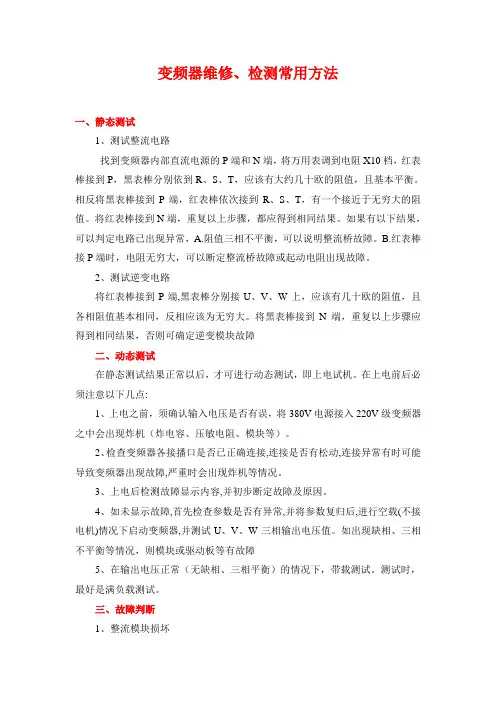

变频器维修、检测常用方法一、静态测试1、测试整流电路找到变频器内部直流电源的P端和N端，将万用表调到电阻X10档，红表棒接到P，黑表棒分别依到R、S、T，应该有大约几十欧的阻值，且基本平衡。

相反将黑表棒接到P端，红表棒依次接到R、S、T，有一个接近于无穷大的阻值。

将红表棒接到N端，重复以上步骤，都应得到相同结果。

如果有以下结果，可以判定电路已出现异常，A.阻值三相不平衡，可以说明整流桥故障。

B.红表棒接P端时，电阻无穷大，可以断定整流桥故障或起动电阻出现故障。

2、测试逆变电路将红表棒接到P端,黑表棒分别接U、V、W上，应该有几十欧的阻值，且各相阻值基本相同，反相应该为无穷大。

将黑表棒接到N端，重复以上步骤应得到相同结果，否则可确定逆变模块故障二、动态测试在静态测试结果正常以后，才可进行动态测试，即上电试机。

在上电前后必须注意以下几点:1、上电之前，须确认输入电压是否有误，将380V电源接入220V级变频器之中会出现炸机（炸电容、压敏电阻、模块等）。

2、检查变频器各接播口是否已正确连接,连接是否有松动,连接异常有时可能导致变频器出现故障,严重时会出现炸机等情况。

3、上电后检测故障显示内容,并初步断定故障及原因。

4、如未显示故障,首先检查参数是否有异常,并将参数复归后,进行空载(不接电机)情况下启动变频器,并测试U、V、W三相输出电压值。

如出现缺相、三相不平衡等情况，则模块或驱动板等有故障5、在输出电压正常（无缺相、三相平衡）的情况下，带载测试。

测试时，最好是满负载测试。

三、故障判断1、整流模块损坏一般是由于电网电压或内部短路引起。

在排除内部短路情况下，更换整流桥。

在现场处理故障时，应重点检查用户电网情况，如电网电压，有无电焊机等对电网有污染的设备等。

2、逆变模块损坏一般是由于电机或电缆损坏及驱动电路故障引起。

在修复驱动电路之后，测驱动波形良好状态下，更换模块。

在现场服务中更换驱动板之后，还必须注意检查马达及连接电缆。

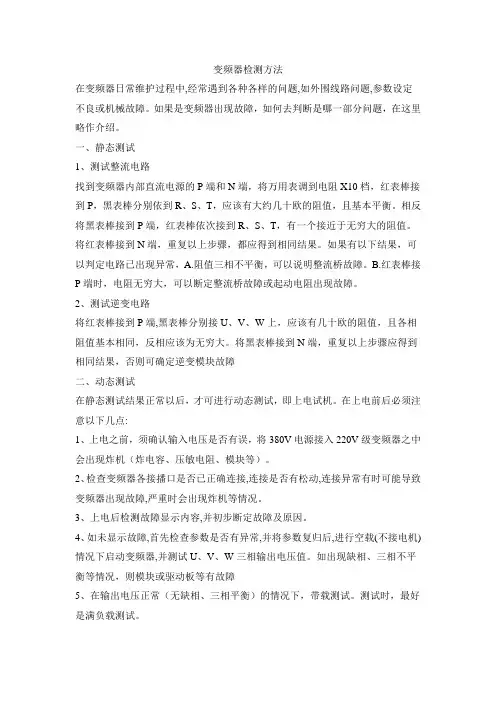

变频器检测方法在变频器日常维护过程中,经常遇到各种各样的问题,如外围线路问题,参数设定不良或机械故障。

如果是变频器出现故障，如何去判断是哪一部分问题，在这里略作介绍。

一、静态测试1、测试整流电路找到变频器内部直流电源的P端和N端，将万用表调到电阻X10档，红表棒接到P，黑表棒分别依到R、S、T，应该有大约几十欧的阻值，且基本平衡。

相反将黑表棒接到P端，红表棒依次接到R、S、T，有一个接近于无穷大的阻值。

将红表棒接到N端，重复以上步骤，都应得到相同结果。

如果有以下结果，可以判定电路已出现异常，A.阻值三相不平衡，可以说明整流桥故障。

B.红表棒接P端时，电阻无穷大，可以断定整流桥故障或起动电阻出现故障。

2、测试逆变电路将红表棒接到P端,黑表棒分别接U、V、W上，应该有几十欧的阻值，且各相阻值基本相同，反相应该为无穷大。

将黑表棒接到N端，重复以上步骤应得到相同结果，否则可确定逆变模块故障二、动态测试在静态测试结果正常以后，才可进行动态测试，即上电试机。

在上电前后必须注意以下几点:1、上电之前，须确认输入电压是否有误，将380V电源接入220V级变频器之中会出现炸机（炸电容、压敏电阻、模块等）。

2、检查变频器各接播口是否已正确连接,连接是否有松动,连接异常有时可能导致变频器出现故障,严重时会出现炸机等情况。

3、上电后检测故障显示内容,并初步断定故障及原因。

4、如未显示故障,首先检查参数是否有异常,并将参数复归后,进行空载(不接电机)情况下启动变频器,并测试U、V、W三相输出电压值。

如出现缺相、三相不平衡等情况，则模块或驱动板等有故障5、在输出电压正常（无缺相、三相平衡）的情况下，带载测试。

测试时，最好是满负载测试。

三、故障判断1、整流模块损坏一般是由于电网电压或内部短路引起。

在排除内部短路情况下，更换整流桥。

在现场处理故障时，应重点检查用户电网情况，如电网电压，有无电焊机等对电网有污染的设备等。

2、逆变模块损坏一般是由于电机或电缆损坏及驱动电路故障引起。

施耐德变频器ATV71系列维修故障检测及维修方法施耐德变频器ATV71系列是一种常见的工业控制设备，用于控制电机的转速和运行。

然而，在使用过程中，变频器可能会发生故障，导致设备无法正常运行。

本文将详细介绍ATV71系列变频器的维修故障检测方法和维修方法。

一、故障检测1.电源故障：变频器不工作或者没有显示屏的情况下，首先需要检查电源供应是否正常，包括输入电压和电流。

2.过压保护：如果变频器显示过压保护故障，表明输入电压过高。

这可能是由于电网电压异常导致的，需要检查电网电压并根据需要调整变频器参数。

3.低电压保护：如果变频器显示低电压保护故障，表明输入电压过低。

这可能是由于电网电压异常导致的，需要检查电网电压并根据需要调整变频器参数。

4.过负荷保护：如果变频器显示过负荷保护故障，表明负载过大。

首先需要检查负载的电流是否超过变频器的额定电流，如果超过，需要降低负载电流或更换更大功率的变频器。

5.过热保护：如果变频器显示过热保护故障，表明变频器温度过高。

需要检查变频器的通风，确保通风良好，并及时清除散热器上的灰尘和杂物。

6.通讯故障：如果变频器显示通讯故障，需要检查通讯线路是否连接正确，是否有干扰信号干扰。

7.错误代码：ATV71系列变频器还有一些特定的错误代码，比如电机断相、故障锁存、过载故障等，需要查阅相关的故障代码表来进行故障诊断和修复。

二、维修方法1.通风故障：如果变频器散热不良导致过热保护故障，可以检查变频器的通风系统是否正常，并清除散热器上的灰尘和杂物。

如果通风系统无法修复，可以考虑增加散热器或者风扇。

2.电源故障：如果变频器不工作或者没有显示屏，首先需要检查电源供应是否正常。

如果电源供应故障，可以更换电源模块或者修复电源线路。

3.电机故障：如果变频器显示电机断相等故障，需要检查电机的供电线路、接线端子和电机本身，确保正常供电和连接。

4.通讯故障：如果变频器显示通讯故障，首先需要检查通讯线路是否连接正确。

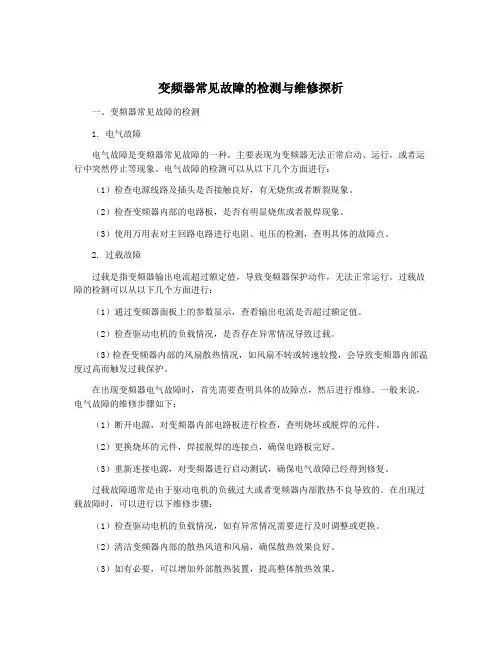

变频器常见故障的检测与维修探析一、变频器常见故障的检测1. 电气故障电气故障是变频器常见故障的一种，主要表现为变频器无法正常启动、运行，或者运行中突然停止等现象。

电气故障的检测可以从以下几个方面进行：（1）检查电源线路及插头是否接触良好，有无烧焦或者断裂现象。

（2）检查变频器内部的电路板，是否有明显烧焦或者脱焊现象。

（3）使用万用表对主回路电路进行电阻、电压的检测，查明具体的故障点。

2. 过载故障过载是指变频器输出电流超过额定值，导致变频器保护动作，无法正常运行。

过载故障的检测可以从以下几个方面进行：（1）通过变频器面板上的参数显示，查看输出电流是否超过额定值。

（2）检查驱动电机的负载情况，是否存在异常情况导致过载。

（3）检查变频器内部的风扇散热情况，如风扇不转或转速较慢，会导致变频器内部温度过高而触发过载保护。

在出现变频器电气故障时，首先需要查明具体的故障点，然后进行维修。

一般来说，电气故障的维修步骤如下：（1）断开电源，对变频器内部电路板进行检查，查明烧坏或脱焊的元件。

（2）更换烧坏的元件，焊接脱焊的连接点，确保电路板完好。

（3）重新连接电源，对变频器进行启动测试，确保电气故障已经得到修复。

过载故障通常是由于驱动电机的负载过大或者变频器内部散热不良导致的。

在出现过载故障时，可以进行以下维修步骤：（1）检查驱动电机的负载情况，如有异常情况需要进行及时调整或更换。

（2）清洁变频器内部的散热风道和风扇，确保散热效果良好。

（3）如有必要，可以增加外部散热装置，提高整体散热效果。

3. 过压故障的维修除了上述常见的故障之外，变频器在使用过程中还会出现一些其他的故障，例如过载、短路、过流等。

对于这些故障，需要根据具体情况进行维修，重点在于查明故障原因，然后有针对性地进行修复。

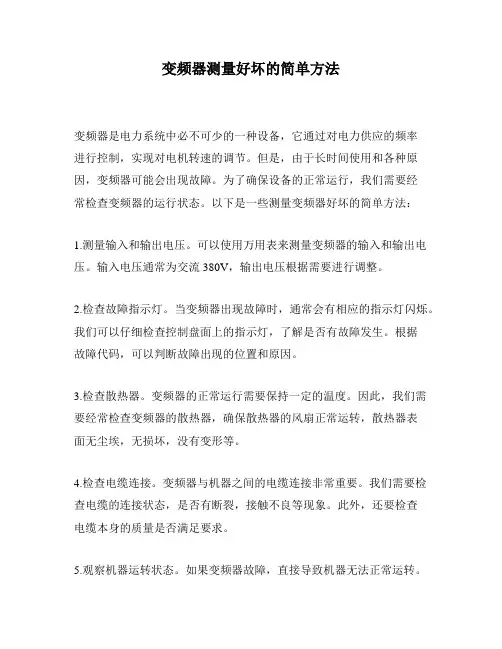

变频器测量好坏的简单方法变频器是电力系统中必不可少的一种设备，它通过对电力供应的频率进行控制，实现对电机转速的调节。

但是，由于长时间使用和各种原因，变频器可能会出现故障。

为了确保设备的正常运行，我们需要经常检查变频器的运行状态。

以下是一些测量变频器好坏的简单方法：1.测量输入和输出电压。

可以使用万用表来测量变频器的输入和输出电压。

输入电压通常为交流380V，输出电压根据需要进行调整。

2.检查故障指示灯。

当变频器出现故障时，通常会有相应的指示灯闪烁。

我们可以仔细检查控制盘面上的指示灯，了解是否有故障发生。

根据故障代码，可以判断故障出现的位置和原因。

3.检查散热器。

变频器的正常运行需要保持一定的温度。

因此，我们需要经常检查变频器的散热器，确保散热器的风扇正常运转，散热器表面无尘埃，无损坏，没有变形等。

4.检查电缆连接。

变频器与机器之间的电缆连接非常重要。

我们需要检查电缆的连接状态，是否有断裂，接触不良等现象。

此外，还要检查电缆本身的质量是否满足要求。

5.观察机器运转状态。

如果变频器故障，直接导致机器无法正常运转。

因此，我们可以通过观察机器的运转状态来判断变频器是否存在故障。

如果机器运行不稳定，出现瞬间停机等现象，那么有可能是变频器故障导致的。

以上几种方法是测量变频器好坏的一些简单方法。

在日常使用中，我们需要经常检查变频器的运行状态，以确保设备的正常运行。

如果发现故障问题，应及时联系厂家或专业维修人员进行处理。

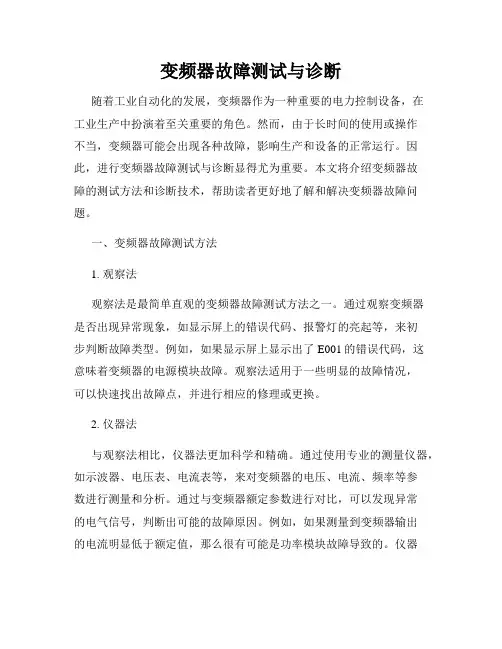

变频器故障测试与诊断随着工业自动化的发展，变频器作为一种重要的电力控制设备，在工业生产中扮演着至关重要的角色。

然而，由于长时间的使用或操作不当，变频器可能会出现各种故障，影响生产和设备的正常运行。

因此，进行变频器故障测试与诊断显得尤为重要。

本文将介绍变频器故障的测试方法和诊断技术，帮助读者更好地了解和解决变频器故障问题。

一、变频器故障测试方法1. 观察法观察法是最简单直观的变频器故障测试方法之一。

通过观察变频器是否出现异常现象，如显示屏上的错误代码、报警灯的亮起等，来初步判断故障类型。

例如，如果显示屏上显示出了E001的错误代码，这意味着变频器的电源模块故障。

观察法适用于一些明显的故障情况，可以快速找出故障点，并进行相应的修理或更换。

2. 仪器法与观察法相比，仪器法更加科学和精确。

通过使用专业的测量仪器，如示波器、电压表、电流表等，来对变频器的电压、电流、频率等参数进行测量和分析。

通过与变频器额定参数进行对比，可以发现异常的电气信号，判断出可能的故障原因。

例如，如果测量到变频器输出的电流明显低于额定值，那么很有可能是功率模块故障导致的。

仪器法相对于观察法来说需要一定的专业知识和实践经验，但其准确性更高，适用于一些复杂或隐蔽的故障判断。

3. 故障仿真法故障仿真法是一种通过模拟或复现故障现象来诊断变频器故障的方法。

通过特定的测试装置或软件，可以模拟出各种故障场景，如电源故障、驱动电机故障等。

然后通过观察变频器的工作状态和输出信号，与故障仿真的模式进行比对，以确定故障类型。

故障仿真法能够更加准确地模拟故障现象，便于工程师对变频器进行诊断和维修。

二、变频器故障诊断技术1. 故障代码诊断变频器故障代码是变频器自身所提供的一种诊断信息，可以通过查阅变频器的操作手册或相关技术资料，对照相应的故障代码来确定故障原因。

例如，变频器显示E002错误代码，可查询故障代码表得知是过载保护功能起作用，需要检查与负载有关的设备和线路。

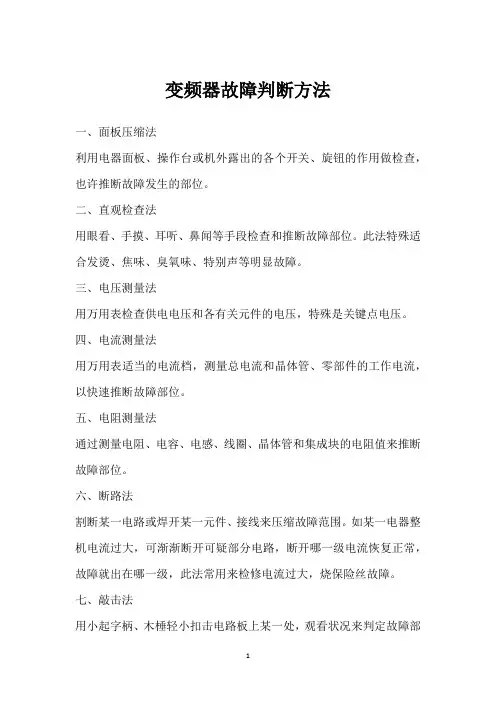

变频器故障判断方法一、面板压缩法利用电器面板、操作台或机外露出的各个开关、旋钮的作用做检查，也许推断故障发生的部位。

二、直观检查法用眼看、手摸、耳听、鼻闻等手段检查和推断故障部位。

此法特殊适合发烫、焦味、臭氧味、特别声等明显故障。

三、电压测量法用万用表检查供电电压和各有关元件的电压，特殊是关键点电压。

四、电流测量法用万用表适当的电流档，测量总电流和晶体管、零部件的工作电流，以快速推断故障部位。

五、电阻测量法通过测量电阻、电容、电感、线圈、晶体管和集成块的电阻值来推断故障部位。

六、断路法割断某一电路或焊开某一元件、接线来压缩故障范围。

如某一电器整机电流过大，可渐渐断开可疑部分电路，断开哪一级电流恢复正常，故障就出在哪一级，此法常用来检修电流过大，烧保险丝故障。

七、敲击法用小起字柄、木棰轻小扣击电路板上某一处，观看状况来判定故障部位（留意：高压部位一般不易敲击）。

此法尤其适合检查虚假焊和接触不良故障。

八、代检法用一个好元部件，代换认为有故障的元部件，此法简洁易行，往往起到事半功倍的效果。

九、比较法通过相同型号正常机器的电压、波形等参数与故障机器比较，找出故障部位。

此法对找不到电路图时最适用。

十、加热法对可疑元件进行升温，从而加速该元件的“死亡”，以快速推断出故障部位。

十一、冷却法对可疑元件进行降温，以快速推断出故障部位。

此法对消失规律性的故障，如开机正常，但使用一会儿就不正常。

同加热法相比，具有快速、便利、精确、平安等优点。

十二、程序图检查法依据故障检修程序图，一步一步地将故障范围缩小，最终找出故障部位。

十三、综合法综合运用多种方法来检查一些较为简单的故障。

变频器故障诊断方法变频器作为工业生产中常见的电力传动设备，具有调速范围广、效率高等优点，在工业自动化领域中得到了广泛应用。

然而，由于长时间使用或其他因素，变频器也会出现故障。

因此，了解变频器故障的诊断方法对于及时排除故障、保障生产设备的正常运行至关重要。

本文将介绍几种常见的变频器故障诊断方法。

一、观察指示灯状态变频器通常会配备指示灯，用来显示其工作状况。

不同类型和不同品牌的变频器指示灯的数目和状态可能会有所不同，但一般包括电源指示灯、运行指示灯、故障指示灯等。

通过观察这些指示灯的状态，可以初步判断变频器是否存在故障。

比如，如果电源指示灯不亮，则可能是供电故障；如果运行指示灯闪烁，可能是因为过载或者缺相等原因导致的故障。

需要注意的是，不同型号的变频器指示灯的含义可能不同，因此在进行观察时需要参考相应的变频器使用说明书。

二、测量电压电流在变频器正常工作时，电压和电流的数值通常在一定范围内。

当变频器发生故障时，电压和电流的数值可能会出现异常。

因此，通过测量电压和电流的数值，可以进一步判断变频器是否存在故障。

比如，可以使用万用表等工具测量输入电压和输出电流的值，与正常范围进行对比，若存在明显的差别，可以初步判断为变频器故障。

三、检查散热器和风扇变频器在工作过程中会产生大量的热量，为了保证其正常运行，通常会配置散热器和风扇进行散热。

因此，当变频器故障时，散热器和风扇的状态也需要被检查。

首先，可以观察散热器表面是否有明显的灰尘或堵塞，如果有，可以使用吹风机等工具清理；其次，可以检查风扇是否正常运转。

如果发现散热器和风扇存在异常，可能是由于变频器过载、供电不稳定等原因导致的故障。

四、使用故障诊断软件随着科技的进步，现代变频器通常会配备故障诊断软件。

通过安装并运行相关软件，可以实时监测变频器的工作状态，并进行故障诊断。

这些软件通常可以提供变频器输入输出的电压、电流、功率等参数的实时数据。

当变频器发生故障时，软件可以根据实时数据分析并给出故障原因，从而方便工作人员进行及时维修。

变频器的故障检测与排除方法在现代工业生产中，变频器广泛应用于各类设备中，它可以通过改变电压频率来控制设备的运转速度和功率。

但是，由于使用频率和使用时间的增加，变频器也难免会出现一些故障。

本文将介绍变频器的故障检测与排除方法。

一、故障检测方法1. 确认故障类型变频器故障的类型有很多种，例如过流、过压、欠压、缺相等。

在确认故障类型之前，需要对变频器的工作原理和性能有一定的了解，以便更加准确地判断故障类型。

2. 确认故障位置一旦确认故障类型，还需要进一步确定故障的位置。

这可以通过连接电路测试仪来实现，逐步检查变频器的各个部分和电路，直到确认故障的位置。

3. 确认故障现象在确认故障位置之后，还需要进一步确认故障的现象。

例如，是无法启动设备、设备启动后无法控制、发出异常声音等等。

只有确认了故障的现象，才能更好地进行排除。

二、故障排除方法1. 进行现场维修在确认故障的类型和位置之后，可以根据具体情况进行现场维修。

例如，更换损坏的元器件、重新连接电路等等。

在进行现场维修之前，需要准备好相应的工具和材料，确保维修效果。

2. 更换元器件如果出现电容器失效、继电器故障等故障，需要及时更换元器件。

更换元器件时一定要先切断电源，避免电击。

3. 软件升级如果变频器出现软件故障，可以通过对软件进行升级来解决问题。

升级软件时需要注意，一定要使用正版软件，并且按照官方说明操作，以免造成更大的损失。

4. 调整参数变频器不同的应用环境下，需要进行不同的参数设置。

如果出现故障，需要逐步调整参数，以找到最合适的设置方案。

同时，还需要定期对参数进行检测和更新。

总之，变频器是一种非常重要的控制设备，在工业生产中发挥着重要的作用。

但是，在使用过程中也难免会出现故障。

通过本文所述的故障检测与排除方法，可以更加有效地解决变频器故障问题，确保设备的正常运转。

使用万用表检测变频器的方法在变频器日常维护过程中,经常遇到各种各样的问题,长时间出现故障会对仪器本身造成重大的伤害，如果是变频器出现故障，我们应该如何快速的找到解决办法，本文小编将为大家详细的介绍一下使用万用表来检测变频器的具体方法。

一、静态测试1、测试整流电路找到变频器内部直流电源的P端和N端，将万用表调到电阻X10档，红表棒接到P，黑表棒分别依到R、S、T，应该有大约几十欧的阻值，且基本平衡。

相反将黑表棒接到P 端，红表棒依次接到R、S、T，有一个接近于无穷大的阻值。

将红表棒接到N端，重复以上步骤，都应得到相同结果。

如果有以下结果，可以判定电路已出现异常，A.阻值三相不平衡，可以说明整流桥故障。

B.红表棒接P端时，电阻无穷大，可以断定整流桥故障或起动电阻出现故障。

2、测试逆变电路将红表棒接到P端,黑表棒分别接U、V、W上，应该有几十欧的阻值，且各相阻值基本相同，反相应该为无穷大。

将黑表棒接到N端，重复以上步骤应得到相同结果，否则可确定逆变模块故障二、动态测试在静态测试结果正常以后，才可进行动态测试，即上电试机。

在上电前后必须注意以下几点:1、上电之前，须确认输入电压是否有误，将380V电源接入220V级变频器之中会出现炸机(炸电容、压敏电阻、模块等)。

2、检查变频器各接播口是否已正确连接,连接是否有松动,连接异常有时可能导致变频器出现故障,严重时会出现炸机等情况。

3、上电后检测故障显示内容,并初步断定故障及原因。

4、如未显示故障,首先检查参数是否有异常,并将参数复归后,进行空载(不接电机)情况下启动变频器,并测试U、V、W三相输出电压值。

如出现缺相、三相不平衡等情况，则模块或驱动板等有故障5、在输出电压正常(无缺相、三相平衡)的情况下，带载测试。

测试时，最好是满负载测试。

三、故障判断1、整流模块损坏一般是由于电网电压或内部短路引起。

在排除内部短路情况下，更换整流桥。

在现场处理故障时，应重点检查用户电网情况，如电网电压，有无电焊机等对电网有污染的设备等。

多点故障检测多点故障检测型号变频器的故障排查方法多点故障检测型号变频器的故障排查方法在工业生产中，变频器作为一种常见的调速控制装置，广泛应用于各类机械设备中。

然而，使用过程中难免会出现故障，特别是多点故障，给生产带来一定的困扰。

因此，本文将介绍多点故障检测型号变频器的故障排查方法，以帮助读者更好地解决这一问题。

一、电源故障排查1. 检查电源接线是否正确，确保输入电压稳定。

2. 使用电压表检测电源输出是否正常，如有异常，检查电源模块是否损坏。

3. 检查电源线路是否正常连接，排除可能的接触不良或松动情况。

二、控制板故障排查1. 检查控制板连接是否牢固，排查接触不良或者线路连接错误的情况。

2. 检查控制板上的元件是否受损，特别是常见的电容、电阻、继电器等，如有发现损坏，及时更换。

3. 使用万用表检测控制板上的电压是否正常，如有异常，可进一步排查相应电路出现的问题。

三、电机故障排查1. 检查电机接线是否正确，排查可能的接线错误或者接触不良情况。

2. 使用万用表检测电机绕组之间的电阻值，如有不一致，可能存在绕组短路或者开路的问题。

3. 检查电机机械部分是否正常，如轴承是否磨损、转子是否卡死等，如有异常，及时维修或更换电机部件。

四、外部信号故障排查1. 检查外部传感器的接线是否正确，确保传感器信号的正常输入。

2. 使用示波器检测外部信号的波形是否正常，如有异常，可进一步排查传感器本身或者信号线路的问题。

3. 检查外部信号的触发条件是否满足，如触发信号过弱或者触发频率不正常，可能需要调整信号源或者传感器参数。

五、应用软件故障排查1. 检查应用软件设置是否正确，如参数配置、运行模式等。

2. 更新或重新安装应用软件，确保软件版本兼容性和稳定性。

3. 使用调试工具进行应用软件的在线调试，查看实时数据和故障日志，发现问题并进行相应处理。

六、其他故障排查1. 如果以上排查方法无法解决故障，建议参考变频器的用户手册，查找更详细的故障码和排查方法。

变频器短路测试方法
1. 直接测量法，使用万用表或示波器直接测量变频器输出端子
之间的电阻。

在断开电源的情况下，将测试仪器连接到输出端子，
测量其间的电阻值。

如果出现短路，电阻值将接近于零。

2. 绝缘电阻测试法，利用绝缘电阻测试仪器对变频器的输出端
子进行绝缘电阻测试。

该测试能够检测输出端子与地之间的绝缘电
阻是否正常，从而判断是否存在短路。

3. 负载测试法，将变频器连接到负载上，然后逐步增加负载，
观察变频器输出端子的电流和电压情况。

如果存在短路，通常会导
致电流异常增大或输出端子电压异常下降。

4. 热测法，通过红外线热像仪或红外线测温仪对变频器输出端
子进行热测，观察是否存在异常的热点。

热点可能是由于短路引起
的局部过载而产生的异常热量。

以上方法中，直接测量法和绝缘电阻测试法是比较常用的方法，能够较为准确地检测变频器的短路情况。

负载测试法和热测法则是
通过观察变频器在实际工作中的表现来间接判断是否存在短路问题。

需要注意的是，在进行变频器短路测试时，一定要先断开电源，并采取必要的安全措施，以免发生意外。

另外，测试过程中要严格
按照设备操作手册或相关标准进行，确保测试的准确性和安全性。

如何判断变频器故障作为工业领域中常见的电力设备，变频器的应用越来越广泛。

在使用过程中，变频器可能会出现一些故障，这些故障需要及时诊断和解决，以保证生产线的正常运行。

本文将会介绍如何判断变频器的故障，并提供一些解决故障的方法。

一、变频器故障的表现及原因1. 变频器无输出原因：变频器主电路中继电器、保险丝等元件损坏；控制电路中相关元器件或接线故障；控制板、驱动板故障；逆变器中IGBT故障；输出端串通或断路等。

2. 变频器输出电压或电流异常原因：输入电源不稳定或3相缺相；外部线路接错；参数设置不正确；输出电路输出预兆部件故障等。

3. 变频器保护报警原因：过压、欠压、过流等保护动作；控制电路中相关元器件或接线故障等。

二、变频器故障诊断方法1. 检查变频器本身首先，需要检查变频器本身是否损坏，包括主电路，控制电路和输出端等部分。

检查时需要断开电源，并使用万用表或其他测试设备逐一检查各部分。

2. 检查外部线路如果变频器本身没有问题，需要对外部线路进行检查。

可以检查输入电源、输出负载、接线等。

检查时也需要断电，并使用测试仪器逐一检查各部分。

3. 控制参数的设置如果变频器本身和外部线路都没有问题，则需要检查变频器的控制参数设置是否正确。

需要确保参数设置与实际工作条件相符合。

三、变频器故障解决方法1. 更换损坏元器件如果变频器本身损坏，需要更换故障元器件。

更换时需要注意选用适当型号和规格的元器件，以确保设备的正常工作。

2. 更换控制板、驱动板如果变频器的控制板或驱动板损坏，需要更换新的板。

需要注意选用与原板型号相同的板，并进行适当的调试和测试工作。

3. 进行系统重启在更换故障部件后，可能需要进行系统重启。

需要按照设备的说明书进行操作，在确保设备安全的前提下进行操作，以确保设备的正常工作。

四、总结在使用变频器时，可能会遇到各种各样的故障，需要及时诊断和解决。

本文介绍了变频器故障的表现及原因，故障诊断方法和解决方法。

变频器故障诊断在现代工业生产过程中，变频器扮演着重要的角色。

变频器作为一种能够改变电动机输送功率的设备，广泛应用于机械设备的驱动系统中。

然而，由于使用环境、操作不当、设备老化等原因，变频器也会出现各种故障。

本文将介绍变频器故障诊断的方法和步骤。

1. 故障现象分析变频器故障的首要步骤是对故障现象进行分析。

一旦发现异常，操作人员应立即停止变频器运行，并仔细观察和记录故障现象。

这些现象可能包括：变频器显示屏上的错误代码、异常噪音、设备运行不稳定等。

通过对故障现象的分析，我们可以初步判断可能的故障原因。

2. 检查电源和电气连接在进行具体的故障诊断之前，确保变频器的电源和电气连接正常是非常重要的。

检查电源线路、保险丝、接地线等，确保电源供应稳定。

此外，还要仔细检查变频器与电动机之间的电气连接，确保连接牢固、接线正确。

3. 检查传感器和信号线路变频器通常需要与传感器进行连接，以获取电动机的转速、温度等信息。

检查传感器是否正常工作，检查信号线路是否正确连接，确保传感器的信号能够准确传输给变频器。

如果存在传感器故障或信号线路断开，可能会导致变频器无法正确运作。

4. 系统参数检查变频器中的参数设置对设备的运行非常重要。

检查变频器的参数设置是否符合实际需求，确保各项参数设定正确。

特别是在更换变频器或进行维修后，需要仔细检查系统参数，以确保设备能够正常运行。

5. 故障代码分析当变频器显示屏上出现错误代码时，可以根据相应的故障代码手册进行分析。

故障代码通常与具体的故障类型相关联，如过载、短路、过压等。

根据故障代码的含义，可以初步判断出故障产生的原因。

6. 诊断工具的使用在进行故障诊断时，可以利用一些专业的诊断工具，如数字多用表、示波器等。

这些工具可以帮助检测电气信号、测量电压和电流等信息，从而更准确地确定故障原因。

7. 维修和更换部件一旦确定了故障原因，需要及时采取相应的维修措施。

根据具体情况，可以修复故障部件或直接更换故障部件。
