110kV线路采用绝缘杆火花间隙法带电检测零值绝缘子作业指导书

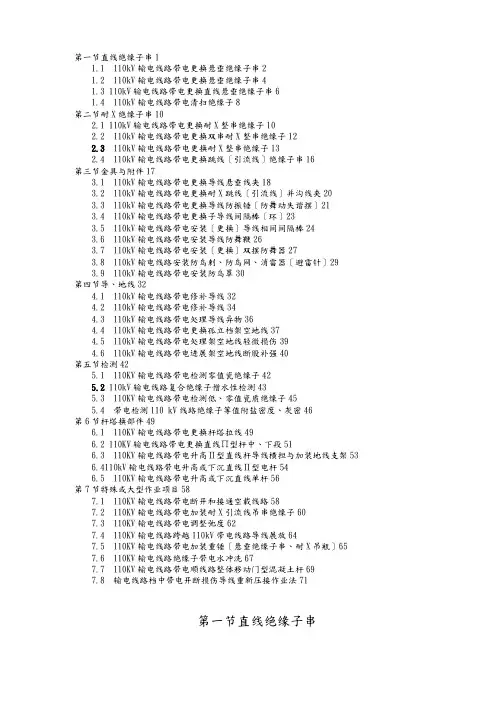

第一节直线绝缘子串11.1 110kV输电线路带电更换悬垂绝缘子串21.2 110kV输电线路带电更换悬垂绝缘子串41.3 110kV输电线路带电更换直线悬垂绝缘子串61.4 110kV输电线路带电清扫绝缘子8第二节耐X绝缘子串102.1 110kV输电线路带电更换耐X整串绝缘子102.2 110kV输电线路带电更换双串耐X整串绝缘子122.3 110kV输电线路带电更换耐X整串绝缘子132.4 110kV输电线路带电更换跳线〔引流线〕绝缘子串16第三节金具与附件173.1 110kV输电线路带电更换导线悬垂线夹183.2 110kV输电线路带电更换耐X跳线〔引流线〕并沟线夹203.3 110kV输电线路带电更换导线防振锤〔防舞动失谐摆〕213.4 110kV输电线路带电更换子导线间隔棒〔环〕233.5 110kV输电线路带电安装〔更换〕导线相间间隔棒243.6 110kV输电线路带电安装导线防舞鞭263.7 110kV输电线路带电安装〔更换〕双摆防舞器273.8 110kV输电线路安装防鸟剌、防鸟网、消雷器〔避雷针〕293.9 110kV输电线路带电安装防鸟罩30第四节导、地线324.1 110kV输电线路带电修补导线324.2 110kV输电线路带电修补导线344.3 110kV输电线路带电处理导线异物364.4 110kV输电线路带电更换孤立档架空地线374.5 110kV输电线路带电处理架空地线轻微损伤394.6 110kV输电线路带电进展架空地线断股补强40第五节检测425.1 110KV输电线路带电检测零值瓷绝缘子425.2 110kV输电线路复合绝缘子憎水性检测435.3 110KV输电线路带电检测低、零值瓷质绝缘子455.4 带电检测110 kV线路绝缘子等值附盐密度、灰密46第6节杆塔换部件496.1 110KV输电线路带电更换杆塔拉线496.2 110KV输电线路带电更换直线∏型杆中、下段516.3 110KV输电线路带电升高Π型直线杆导线横担与加装地线支架536.4110kV输电线路带电升高或下沉直线Π型电杆546.5 110KV输电线路带电升高或下沉直线单杆56第7节特殊或大型作业项目587.1 110KV输电线路带电断开和接通空载线路587.2 110KV输电线路带电加装耐X引流线吊串绝缘子607.3 110KV输电线路带电调整弛度627.4 110KV输电线路跨越110kV带电线路导线展放647.5 110KV输电线路带电加装重锤〔悬垂绝缘子串、耐X吊瓶〕657.6 110KV输电线路绝缘子带电水冲洗677.7 110KV输电线路带电顺线路整体移动门型混凝土杆697.8 输电线路档中带电开断损伤导线重新压接作业法71第一节直线绝缘子串1.1 110kV输电线路带电更换悬垂绝缘子串1、作业方法：地电位结合滑车组法。

一、填空题1、 桩式基础分为（ 深桩基础 ）,( 浅桩基础 ),两种2、 不等根开基础用（ 外对角线 ）找正，等根开基础用地脚螺栓（内对角线 ）找正，3、 铁塔一般（ 塔腿 ），（ 塔身 ），( 塔头 )构成4、 控制起吊过程中五线合一是指，牵引绳中心线， （ 制动绳中心线 ），抱杆中心线，（ 电杆中心线 ），基础中心线始终在一垂直平面上5、 杆塔的回填土一般（ ３００ｍｍ ）夯实一次6、混领土的坍落度是评价混凝土（和易性）及混凝土（稀稠程度）的指标。

7、 内拉线抱杆组立杆塔时腰环的作用：保证抱杆 竖直 、提升及起 稳定 作用8、 混凝土搅拌机按原理分为 电动 、 机动9、 基础开挖无挡土护板壁，坑壁应保持 一定坡度 为保证10、 装配式混凝土电杆卡盘的作用是防止 电杆倾斜 、 保证垂直 11、 接地线是连接 避雷线 与 接地装置 12、 滑车可分为（ 定滑车 ）和（ 动滑车 ）两种。

13、 线路金具按性能和用途大致可分为保护金具 悬垂线夹 耐张线夹 连接金具 接续金具 拉线金具六种。

14、 内拉线抱杆组立杆塔时腰环的作用：保证抱杆 竖直 、提升及起 稳定 作用混凝土搅拌机按原理分为 电动 、 机动 基础开挖无挡土护板壁，坑壁应保持 一定坡度 为保证 装配式混凝土电杆卡盘的作用是防止 电杆倾斜 、 保证垂直18、 接地线是连接 避雷线 与 接地装置19、 混凝土按其用途可分为（普通结构）用混凝土和（特种）混凝土。

20、 混领土具有良好的（耐磨） 、（抗冻）、抗风化、抗化学腐蚀等性能。

21、 土壤是岩石风化作用的产物： 土颗粒 、水 、空气 构成了土壤的三要素。

22、 基础受力的基本类型： 上拔 、 下压 、 倾覆 。

23、 组成混凝土的配料主要有： 水泥、 砂 、 （石 ）、 （水） 、外加剂及 （钢筋 ）等。

24 常用的杆塔整立方法有三种： （ 倒落式抱杆整立 ） 、 （固定式抱杆整立 ）、（机械化整立 ） 。

端州变电站110kV 端鼎线保护全检
标准化作业指导书范本
（试行稿）
批准：
审核：
初审：
编写：
●一次设备状态
●保护配置及相关设备概述
1、工作内容及人员安排
2、工器具
3、危险点危险源分析及安全预控措施
注：本作业指导书仅列出了部分危险点危险源分析和安全预控措施，仅作为举例说明之用，请结合自身情况自行编写。

3.1 防止人身触电
3.3防止继保“四误”
4、110kV 线开关保护定检流程图
5、工作前准备工作：
6、保护设备定检前后状态对照表：
7、作业内容及试验方法
7.1外观检查，保护定值、版本与校验码核对
回路绝缘检查
7.5 开关本体信号回路检查
7.6线路保护关联回路试验（涉及运行设备）
7.7线路保护关联回路试验（不涉及运行设备）
7.8保护整组传动试验
8. 现场恢复，核对保护设备状态
9、遗留问题。

编号:Q/×××110kV××线停电更换耐张塔双串绝缘子串作业指导书编写：年月日安全: _________ _____年___月___日审核：年月日批准：年月日工作负责人：作业日期年月日时至年月日时××供电公司×××1范围本指导书适用于黄石供电公司输电线路部110KV××线停电更换耐张单串绝缘子的检修作业。

2 引用文件GBJ 233-1990 110～500kV架空电力线路施工及验收规范DL/T 5092-1999 110-500KV架空送电线路设计技术规程GB/T 19001-2000 质量管理体系要求DL 409-1991 电业安全工作规程(电力线路部分)DL/T 741-2001 架空送电线路运行规程国家电网生[2004]503号关于印发《国家电网公司现场标准化作业指导书编制导则（试行）》的通知现场标准化作业指导书编制导则3 修前准备3.1 施工组织3.2准备工作安排3.2人员要求3.3工器具3.4材料3.5危险点分析3.6安全措施3.7作业分工4作业程序4.1开工4.2作业内容及标准4.3竣工5记录5.1变更记录5.2消缺记录6 验收总结7 指导书执行情况评估8 附录8.1 对绝缘子的要求1 各种绝缘瓷件必需有厂家合格证明书，其电气与机械的各项性能应符合国家规定。

在使用前和检修中须进行下列检查，如有缺陷应进行处理。

1．各部尺寸符合要求装配合式；２．铁件与瓷件应结合紧密良好；３．新架设线路的各种绝缘瓷件表面应光滑，无裂纹，缺釉，气泡或烧坏的硬伤；4．运行中的绝缘瓷件允许硬伤程度如下：各种绝缘子的硬伤单处面积或多处面积不应超过５０mm 25.悬式瓷并的弹簧销子，簧力应合适，锌镀得良好,厚度应符合规定。

2 拆下轮换的绝缘瓷件，必须经过电气试验。

并取得合格后方可使用。

8.2编写说明工作任务：×× kV××线更换耐张绝缘子串。

绝缘子的零值测试高压输电线路上，导线是依靠“绝缘子串”---“瓷瓶串”固定的，随着时间的推移，户外的风吹日晒，长期电压作用，可能会有个别瓷瓶不绝缘了，起不到绝缘的作用了；因为这个瓷瓶绝缘被破坏，绝缘电阻接近0，在瓷瓶串上承担的电压值也接近于0，故被称为“零值瓷瓶”。

虽然在线路设计时都留有裕量，但如果不及时将已击穿的瓷瓶更换掉，再有一个坏了，就不得了了，就可能会发生导线电压击穿所有好的瓷瓶（剩余瓷瓶）而导致单相接地的情况，影响正常供电。

为防止出现上面的情况，就要定期测量，将坏瓷瓶找出来；但为保证供电的连续可靠性，又不能停电测试，就发明了带电测量瓷瓶的方法；目前常用间隙放电法测试。

测量时，将测试杆上的两根电极接触绝缘子的两端（金属部分），根据火花间隙放电火花的大小来判断绝缘子的好坏，如没火花，这就是零值绝缘子。

火花间隙检测绝缘子原理：利用被测运行中绝缘子上所存在的分布电压是否能将测试杆上的火花间隙击穿为判断，来确定绝缘子是否劣化。

判断:检测时主要根据间隙发出的“叭叭”放电声，当听不到放电声发现零值瓷瓶时，为了避免探针与绝缘子钢帽接触不良，或者风大听不清放电声等，要复测几次，以保证判断正确。

使用火花间隙检测器带电检测绝缘子时，应遵守下列规定：1)检测前，应对检测器进行检测，保证操作灵活，测量准确。

2)针式及少于3片的悬式绝缘子不得使用火花间隙检测器进行检测。

3)检测35KV及以上电压等级的绝缘子串时，当发现同一串中的零值绝缘子片数达到（安规表17）的规定，应立即停止检测。

电压等级（KV）3566110220330500绝缘子串片数3第1页河间市山石电器有限公司HeJianShi rock electrical appliances Co., LTD57131928零值片数123546用火花间隙测杆检测绝缘子时，被测绝缘子将因间隙放电而短路失效。

因此，检测悬式绝缘子串时，当累计零值绝缘子片数达到规定片数时，继续进行测量是危险的。

110kV线路继电保护现场检修作业指导书1.作业必要性和作业范围1.1主要作业项目之必要性说明：按照闽电调[1998]1093检验周期规定，新投入运行后一年内需进行一次全部检验，以后每隔6年进行一次；部分检验每隔2年进行一次，利用装置进行断路器跳合闸试验，每年不少于一次。

1.2主要包含的主要作业范围：本作业指导书适用于110kV惠光线、惠斗线、惠炼I、II回、惠仙线、惠普线、惠化I、II回线路、旁路保护现场检验。

2.作业人员的组织与分工2.1工作负责人：1人2.1.1监护现场作业人员的安全；2.1.2对该检修作业结果进行审核、负责；2.1.3工作票的开工、终结办理；2.1.4检修结束后检修记录填写完整；2.1.5检修作业后检修报告的撰写；2.1.6相关缺陷的消除及缺陷流程填写。

2.2现场作业人员：至少1人2.2.1按规程及检修工艺要求进行检修，对检修中发现的问题及时向工作负责人反馈；2.2.2现场作业人员要积极配合工作负责人进行现场的检修工作。

……2.3现场检修记录人：1人2.3.1填写现场检修工艺卡；2.3.2记录现场试验数据；2.3.3记录检修中发现的缺陷及处理方法，工作负责人填写缺陷流程。

3.检修设备和现场的安全、防护措施3.1作业需求的设备停电具体范围：本线路断路器至少处于冷备用状态3.2作业现场的临时遮栏、围网设置要求等：3.2.1在继保室的相邻设备运行间隔装设围绳或遮栏，并挂“设备在运行中”标示牌；3.2.2在本线路高压区相邻间隔装设围网，并挂“止步，高压危险”标示牌；3.3标示牌、警示牌设置要求：3.3.1在本线路保护屏上挂“在此工作”标示牌；3.3.2在本线路开关、母线刀闸、线路刀闸的操作把手上挂“禁止合闸，有人工作”标示牌。

3.4其它安全注意事项：3.4.1确认本线路保护跳闸出口压板已解除；4.作业前准备6.相关/支持性文件6.1《福建省电网继电保护检验规程》6.2《继电保护及电网安全自动装置现场工作保安规定》6.3《继电保护及电网安全自动装置检验条例》6.4《继电保护及电网安全自动装置技术规程》6.5《泉州电业局继电保护现场检验规程》7.记录具体见保护试验报表。

一、绝缘子串上的电压分布悬式绝缘子主要由铁帽、铁脚和瓷件三部分组成。

从理论分析，可将这三部分看成一个电容器，其铁帽和铁脚分别为两个极，瓷件可作为介质。

假设每个绝缘子的电容为C0，绝缘子串可以看成由几个电容C0串联的等值电路。

此外，绝缘子上的金属部分又分别和接地杆塔以及和导线形成电容C1和C2。

因此，绝缘子串的电压分布可由电容所组成的等值电路来表示，如图4—2所示。

实际上，每个绝缘子的电容C1和C2互不相等，其大小决定于该绝缘子对杆塔和导线的相对位置。

但是，为了分析方便，可以近似地假设对于每个绝缘子都相同。

这样，电路在交流电压作用下，每个电容都将流过电容电流，并在电容上产生压降。

流过每个串联电容C0的电流，包括三个分量：(1)贯穿所有串联电容的电流分量I0对每个C0都相同，如图4—2(b)所示。

(2)由对地电容C。

引起的电流分量为I1，流过每个C0的I1值都不相等，并随着离横担距离增加而增加，因此靠近导线的绝缘子流过的电流最多，电压降也最大，如图4—2(c)所示。

(3)由对导线电容C2引起的电流分量为I2，流过每个C0的I2值也不相等，并随着离导线的距离增加而增加，同样可知靠近横担的绝缘子流过的电流最多，电压降也最大，如图4—2(d)所示。

由此可见，每个C0上分布的电压是由这三个电流分量的总和在C0上引起的压降。

因此，由于C1和C2的影响，沿绝缘子串电压分布是不均匀的。

从图4—2(a)中绝缘子上电压和绝缘子序号的关系曲线可以看出，从导线算起的第一个绝缘子承受的电压最大。

故该绝缘子上的电场强度较大，会引起电晕甚至闪络放电，从而加速了绝缘子老化。

为此，在超高压绝缘子串的上、下端装有均压环，如图4—3所示。

这是为了增加绝缘子对导线的电容C2，以改善电压的分布，降低了靠导线第一片绝缘子的电压。

二、绝缘子串电压分布的测定架空线路在运行中，除了加强巡线从外部观察绝缘子外，还必须采用特制的工具进行带电试验。

主要测量绝缘子串上每个绝缘子上的电压分布是否符合标准，悬式绝缘子串电压分布标准见表4—8。

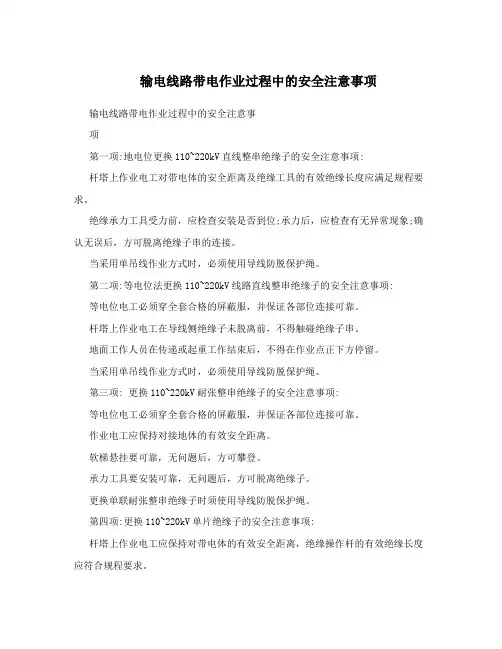

输电线路带电作业过程中的安全注意事项输电线路带电作业过程中的安全注意事项第一项:地电位更换110~220kV直线整串绝缘子的安全注意事项:杆塔上作业电工对带电体的安全距离及绝缘工具的有效绝缘长度应满足规程要求。

绝缘承力工具受力前，应检查安装是否到位;承力后，应检查有无异常现象;确认无误后，方可脱离绝缘子串的连接。

当采用单吊线作业方式时，必须使用导线防脱保护绳。

第二项:等电位法更换110~220kV线路直线整串绝缘子的安全注意事项:等电位电工必须穿全套合格的屏蔽服，并保证各部位连接可靠。

杆塔上作业电工在导线侧绝缘子未脱离前，不得触碰绝缘子串。

地面工作人员在传递或起重工作结束后，不得在作业点正下方停留。

当采用单吊线作业方式时，必须使用导线防脱保护绳。

第三项: 更换110~220kV耐张整串绝缘子的安全注意事项:等电位电工必须穿全套合格的屏蔽服，并保证各部位连接可靠。

作业电工应保持对接地体的有效安全距离。

软梯悬挂要可靠，无问题后，方可攀登。

承力工具要安装可靠，无问题后，方可脱离绝缘子。

更换单联耐张整串绝缘子时须使用导线防脱保护绳。

第四项:更换110~220kV单片绝缘子的安全注意事项:杆塔上作业电工应保持对带电体的有效安全距离，绝缘操作杆的有效绝缘长度应符合规程要求。

专用卡具安装后，应检查连接是否可靠，安装是否到位，无问题后，方可进行绝缘子单片的脱离。

丝杠吊线杆安装是否正确、到位，丝杆收紧后应检查其受力是否正常，确认无误后，方可脱离绝缘子的连接。

导线端绝缘子未脱离连接前，横担上电工不得先行脱开横担侧绝缘子。

丝杆和专用卡具安装要到位，受力要正常，无误后，方可脱离绝缘子的连接。

收紧或放松丝杠要同步，使托瓶器保持水平。

第五项:更换110~220kV双联耐张线夹处的U型挂环的安全注意事项:卡具丝杠必须拧紧。

收紧导线时，两侧丝杠必须同时进行。

当采用单吊线作业方式时，必须使用导线防脱保护绳。

第六项:更换220kV双分裂导线绝缘子串碗头的安全注意事项:卡具安装应到位、可靠，受力应正常。

带电测量零值绝缘子一、绝缘子串上的电压分布悬式绝缘子主要由铁帽、铁脚和瓷件三部分组成。

从理论分析，可将这三部分看成一个电容器，其铁帽和铁脚分别为两个极，瓷件可作为介质。

假设每个绝缘子的电容为C0，绝缘子串可以看成由几个电容C0串联的等值电路。

此外，绝缘子上的金属部分又分别和接地杆塔以及和导线形成电容C1和C2。

因此，绝缘子串的电压分布可由电容所组成的等值电路来表示，如图4—2所示。

实际上，每个绝缘子的电容C1和C2互不相等，其大小决定于该绝缘子对杆塔和导线的相对位置。

但是，为了分析方便，可以近似地假设对于每个绝缘子都相同。

这样，电路在交流电压作用下，每个电容都将流过电容电流，并在电容上产生压降。

流过每个串联电容C0的电流，包括三个分量：(1)贯穿所有串联电容的电流分量I0对每个C0都相同，如图4—2(b)所示。

(2)由对地电容C。

引起的电流分量为I1，流过每个C0的I1值都不相等，并随着离横担距离增加而增加，因此靠近导线的绝缘子流过的电流最多，电压降也最大，如图4—2(c)所示。

(3)由对导线电容C2引起的电流分量为I2，流过每个C0的I2值也不相等，并随着离导线的距离增加而增加，同样可知靠近横担的绝缘子流过的电流最多，电压降也最大，如图4—2(d)所示。

由此可见，每个C0上分布的电压是由这三个电流分量的总和在C0上引起的压降。

因此，由于C1和C2的影响，沿绝缘子串电压分布是不均匀的。

从图4—2(a)中绝缘子上电压和绝缘子序号的关系曲线可以看出，从导线算起的第一个绝缘子承受的电压最大。

故该绝缘子上的电场强度较大，会引起电晕甚至闪络放电，从而加速了绝缘子老化。

为此，在超高压绝缘子串的上、下端装有均压环，如图4—3所示。

这是为了增加绝缘子对导线的电容C2，以改善电压的分布，降低了靠导线第一片绝缘子的电压。

二、绝缘子串电压分布的测定架空线路在运行中，除了加强巡线从外部观察绝缘子外，还必须采用特制的工具进行带电试验。

110kV输电线路带电更换耐张整串绝缘子作业指导书工作线路名称：工作班组：工作负责人：作业日期年月日时分至年月日时分1、适用范围：适用于110kV线路带电更换耐张整串绝缘子。

2、引用文件国家电网生（2006）935号《架空输电线路管理规程》国家电网公司《110（66）kV～500kV架空输电线路运行规范》国家电网公司《110（66）kV～500kV架空输电线路检修规范》国家电网公司《110（66）kV～500kV架空输电线路检修导则》国家电网生技[2005]173号《110（66）kV～500kV架空输电线路检修规范》国家电网Q/GDW1799.2-2013 《国家电网公司电力安全工作规程》（线路部分)DL/T 800 电力企业标准编制规则、Q/GDW 1 安全生产健康环境质量管理体系基础和术语Q/GDW 2 安全生产健康环境质量管理体系规范而编制。

GB 6568．1—2000 带电作业用屏蔽服装GB／T 18037—2000 带电作业工具基本技术要求与设计导则GB 13035—2003 带电作业用绝缘绳索 GB 13034—2003 带电作业用绝缘滑车GB/T 14286—2002 带电作业工具设备术语DL/T 741—2010 架空输电线路运行规程DL/T 626－1997 盘形悬式绝缘子劣化检测规程GB/T 2900.55—2002 电工术语带电作业DL 779—2001 带电作业用绝缘绳索类工具国家电力公司1997.7 《带电作业管理制度》国家电力公司1997.10 《带电作业操作导则》危险点预控现场作业指导书GB 50233—2015 《110～750kV架空送电线路施工及验收规范》3、作业前准备3.1准备工作安排3.2人员要求3.3工器具3.4材料3.5危险点分析3.6安全措施3.7作业分工4、业程序4.1开工4.2作业内容及标准1.地面电工将前、后端卡具、紧线拉杆、托瓶架等分别传至塔上。

输电线路带电作业试题及答案（三）1、单选110kV电压等级，绝缘承力工具的最小有效绝缘长度为（）m。

A.1.5；B.1.3；C.1.2；D.1.0。

正确答案：D2、问答题为什么等电位作（江南博哥）业在35kV及以下部分设备上不宜普遍采用？正确答案：人体在带电作业时要占据部分净空尺寸，这样设备的净空尺寸将会变小，特别是在66kV以下，等电位人员在作业中误触接地体的机率就会增加。

3、名词解释临界档距正确答案：架空线应力在主要受气温影响的同时也受比载的影响，在最大比载和最低气温时出现的应力相等时的档距。

4、问答题计算题：在直线杆上进行带电作业支、拉、吊线时，如何估算导线垂直力？（写出其估算公式）。

正确答案：如果略去风力的作用，仅考虑支拉吊线时导线本身的重量，则只要从线路明细表上查出作业点垂直档距的长度乘以导线单位长度的重量即可。

如现场缺乏导线重量资料时，可以根据导线的标称截面（例如LGJ-185导线的标称截面是185mm2）、档距（就是相邻档导线弧垂最低点的水平距离），利用下式也可粗略地估算出垂直力P的大小。

公式：P=KAL/1000（kg）式中：K-系数与导线材料截面有关A-导线标称截面（mm2）L-垂直档距（m）。

如果考虑风的作业力，可将式乘以1.1。

5、填空题检测500kV电压等级绝缘子串时，当发现同一串中的零值绝缘子片数达到（）片时，应立即停止检测。

正确答案：66、问答题为什么进入等电位带电作业时要向调度申请退出线路重合闸装置？正确答案：重合闸装置是继电保护的一种，它是防止系统故障点扩大、消除瞬时故障、减少事故停电的一种后备措施，退出重合闸装置的目的有以下几方面：（1）减少内过电压出现的机率。

作业中遇到系统故障，断路器跳闸后不再重合，减少了过电压的机会（2）带电作业时发生事故，退出重合闸装置，可以保证事故不再扩大，保护作业人员避免第二次电压的伤害（3）退出重合闸装置，可以避免因过电压而引起对地放电的严重后果。

绝缘子的零值测试高压输电线路上，导线是依靠“绝缘子串”---“瓷瓶串”固定的，随着时间的推移，户外的风吹日晒，长期电压作用，可能会有个别瓷瓶不绝缘了，起不到绝缘的作用了；因为这个瓷瓶绝缘被破坏，绝缘电阻接近0，在瓷瓶串上承担的电压值也接近于0，故被称为“零值瓷瓶”。

虽然在线路设计时都留有裕量，但如果不及时将已击穿的瓷瓶更换掉，再有一个坏了，就不得了了，就可能会发生导线电压击穿所有好的瓷瓶（剩余瓷瓶）而导致单相接地的情况，影响正常供电。

为防止出现上面的情况，就要定期测量，将坏瓷瓶找出来；但为保证供电的连续可靠性，又不能停电测试，就发明了带电测量瓷瓶的方法；目前常用间隙放电法测试。

测量时，将测试杆上的两根电极接触绝缘子的两端（金属部分），根据火花间隙放电火花的大小来判断绝缘子的好坏，如没火花，这就是零值绝缘子。

火花间隙检测绝缘子原理：利用被测运行中绝缘子上所存在的分布电压是否能将测试杆上的火花间隙击穿为判断，来确定绝缘子是否劣化。

判断:检测时主要根据间隙发出的“叭叭”放电声，当听不到放电声发现零值瓷瓶时，为了避免探针与绝缘子钢帽接触不良，或者风大听不清放电声等，要复测几次，以保证判断正确。

使用火花间隙检测器带电检测绝缘子时，应遵守下列规定：1)检测前，应对检测器进行检测，保证操作灵活，测量准确。

2)针式及少于3片的悬式绝缘子不得使用火花间隙检测器进行检测。

3)检测35KV及以上电压等级的绝缘子串时，当发现同一串中的零值绝缘子片数达到（安规表17）的规定，应立即停止检测。

电压等级（KV）3566110220330500绝缘子串片数3第1页57131928零值片数123546用火花间隙测杆检测绝缘子时，被测绝缘子将因间隙放电而短路失效。

因此，检测悬式绝缘子串时，当累计零值绝缘子片数达到规定片数时，继续进行测量是危险的。

35KV绝缘子片数为3片，如果一串绝缘子中有一片零值，假如剩下的二片中还有一片零值，继续检测势必又将唯一的一片好绝缘子短路，造成单相接地故障。

110kv绝缘子零值检测方法
对于110kv绝缘子的零值检测，常用的方法有：
1. 测量绝缘子串的电压分布（或火花间隙）。

这种方法是通过测量绝缘子串上的电压分布来判断其是否零值。

如果绝缘子的电压值低于标准规定值的50%，或者高于标准规定值的50%，且明显低于相临两侧合格绝缘子的电压值，那么这个绝缘子就被认为是劣化的。

2. 测量绝缘电阻。

检测绝缘子的电阻值，是判断其是否零值的核心方法。

传统的检测方法需要先停电，将绝缘子拆下，再使用兆欧表进行测量。

这种方法效率低下，且需要停电检测，对居民正常用电也造成影响。

3. 工频耐压试验。

这是对运行的线路瓷绝缘子进行检测的一种方法。

此外，现在市面上也有一些先进的检测设备，如绝缘子电阻测试仪和绝缘子分布电压测试仪系列产品。

这些设备可以通过绝缘杆辅助，不断电、不登杆即可完成零值检测，检测便捷、高效。

使用时，将绝缘子电阻测试仪的检测探头接触被测绝缘子两端金具，保持接触良好，然后点击接收发射机的检测开关按钮，测量结果即通过射频传输至接收机并在接收机显示屏上显示。

以上信息仅供参考，如有需要，建议咨询专业技术人员。
