WE-2000 液压式万能试验机

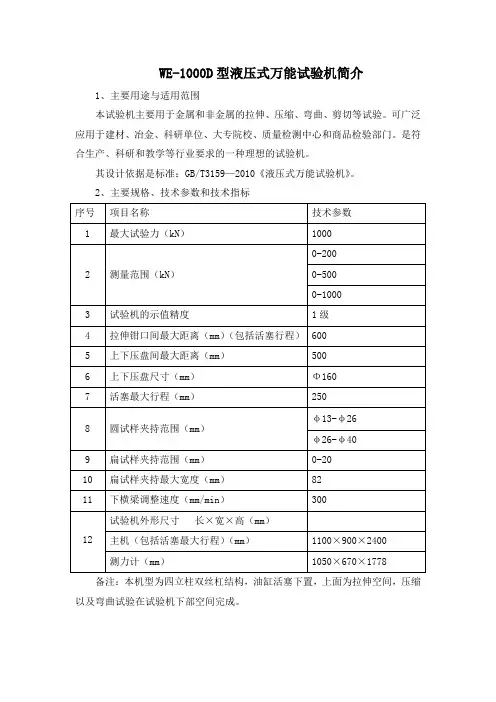

WE-1000D型液压式万能试验机简介
1、主要用途与适用范围
本试验机主要用于金属和非金属的拉伸、压缩、弯曲、剪切等试验。

可广泛应用于建材、冶金、科研单位、大专院校、质量检测中心和商品检验部门。

是符合生产、科研和教学等行业要求的一种理想的试验机。

其设计依据是标准：GB/T3159—2010《液压式万能试验机》。

2、主要规格、技术参数和技术指标
备注：本机型为四立柱双丝杠结构，油缸活塞下置，上面为拉伸空间，压缩以及弯曲试验在试验机下部空间完成。

WE-1000D型液压万能试验机基本配置
1、主机一台
2、测力计一台
3、圆钳口两付
4、扁钳口一付
5、弯曲附具一套。

WES-2000B型电液数显万能材料试验机使用说明书1.主要概述WES系列电液数显万能材料试验机采用电液数显和手动液压加载、主体与控制柜分置的设计，具有操作方便、工作稳定可靠、试验精度高、加力平稳的特点，也适用于金属、水泥、混凝土、塑料等材料的拉伸、压缩、弯曲、剪切试验。

建议在满足下列条件的环境中安装和使用本设备：a.清洁、干燥、无震动，周围有供试验和维护用的空间（≥0.7m）；b.室温为10℃-35℃。

产品规格和主要技术指标见附表。

2.主机结构原理2.1机械结构原理本设备主体部分由高度可调的支撑架[由机座、丝杆及移动横梁（下钳口座）组成]和工作框架[由工作油缸、活塞、台板、支架及上横梁（上钳口座）组成]。

其工作原理为：由高压油泵向工作油缸供油，通过活塞运动，推动台板和上横梁（上钳口座）向上运动，进行试样的拉伸或压缩试验。

拉伸试验在主机的上横梁与移动横梁之间进行，压缩试验在主机的台板与移动横梁之间进行。

试验空间的调整通过驱动机构（升降电机、链轮、链条等）驱动双丝杆同步旋转使移动横梁升降达到。

2.2电气原理本设备采用三相四线、50Hz交流供电。

主回路包括油泵电机和升降电机，在主回路和控制回路中分别接有熔断器以防止过大的电流，在油泵电机和升降电机前还串联了热继电器以防止电机过载。

3.安装3.1开箱验收当您开箱后，请根据定货合同和装箱单对设备及附件的数量进行核对并检查是否完整，如发现短缺或损坏请尽快通知本公司以便及时处理。

3.2安装前准备试验机应安装在清洁、干燥、无震动而且室温为10℃-35℃的房间内，在试验机的周围应留出足够的空间（≥0.7m）供试验和维护用。

试验机的主体及控制柜应安装在混凝土基础上。

基础尺寸根据外形及地基图规定，留出地脚螺钉及其它电线安装管道等装置，基础的上平面应用水平仪找正。

3.3试验机安装精度的初步校正主体初步校正：使用框式水平仪或借用附件中的线锤在相互垂直的两个方向校正立柱的垂直度，用在主体底部插入小斜铁的方法调整。

WE1000型液压式万能试验机操作规程1. 用途和主要性能指标1.1 WE－1000型液压式万能试验机，主要用于金属材料之拉伸、压缩、弯曲等试验，并备有冷弯附件，兼作金属材料的工艺试验。

因此，本试验机满足于科研机关、基本建设单位等单位的试验需要。

本系列试验机的工作油缸采用下置式、油压加荷，带有加荷速度指示装置，可随时调整加荷速度。

操作方便，性能稳定，安全可靠。

1.2 WE－1000型压力试验机主要性能指标：承载能力：0～1000KN拉伸夹头间距离： 700 mm上下压板间距离： 480mm压力试验时两拉扛间距离： 550 mm弯曲试验时两支点间距离：30-300 mm试验机最大高度：2580 mm示值相对误差：±1％电机功率：0.55KW工作活塞直径 *行程：￠230*150 mm ￠230*200 mm上下压板间最大距离：430mm上下压板尺寸：（205×205）mm净重：主机、测力计、附件（ 3200；350；100 ）kg2. 使用前后的检查2.1使用前的检查a）使用前检查设备电源、油压系统以及上次试验使用记录是否正常。

b）使用前检查各控制面板工作情况是否正常。

c）使用前检查设备是否无震动、不含腐蚀性物质，相对湿度是否在要求环境下。

2.2 使用后的检查a）检查仪器是否切断电源。

b）使用后检查设备在检测中是否出现损坏。

c）使用后应清理干净检测设备，做好日保养，正确填写使用维修记录3. 试验操作规程3．1、接通电源。

3。

2、根据试样，选用测量范围，在摆杆上挂上或取下相应摆铊并调整缓冲阀手柄，对准标线。

3。

3、根据试样形状及尺寸将相应的钳口块装入上、下钳口座内。

3。

4、在描绘器的转筒上，卷压好记录纸，此项只是需要时才进行。

3。

5、开动油泵，再开启送油阀，使工作活塞上升，下降约100 mm，活动2-3次，上升时关紧回油阀，下降时打开回油阀，试验时使工作活塞上升5-10 mm开启送油阀，然后关闭送油阀。

( 操作规程 )
单位：_________________________
姓名：_________________________
日期：_________________________
精品文档 / Word文档 / 文字可改
WAY-2000型电液式压力试验机安全操作规程(通用版)
Safety operating procedures refer to documents describing all aspects of work steps and operating procedures that comply with production safety laws and regulations.
WAY-2000型电液式压力试验机安全操作规
程(通用版)
1.按下试验机启动按钮，打开电子显示器开关。

2.打开送油阀，关闭回油阀（一定要关紧，不要虚关，也不要关的太紧）。

3.使用前，先将试验机上升下降来回2次机器运行后，然后将送油阀和回油阀都处于关闭状态。

4.再将试件平放在下压力板正中间，准备完毕以后，开始加载控制加荷速度（混凝土强度<C30时，加荷速度0.3～0.5MPa/s；混凝土强度等级≥C30且＜C60时，加荷速度0.5～0.8MPa/s；混凝土强度等级≥C60时，加荷速度0.8～1.0MPa/s＝。

5.电子显示器显示试件荷载值到峰值数据下降，把回油阀打开的同时也把送油阀关闭。

6.试验完成后记下试件荷载值，按停止按钮关闭电源关闭电子显示器，打开回油阀使下压板降到底。

将仪器擦拭干净，保持仪器周围整洁。
