水泥磨钢球级配调整

钢球级配调整
一、一般球磨机的一仓最大球径为90mm，喂料粒度大时，最好不要超过100mm。

平均球径选择可以根据以下几个方面考虑：
1、物料粒度大，硬度大，平均球径要增大，反之，要减小；
2、产品细度放粗，喂料量增大，仓内球料比小，缓冲作用增加，影响粗磨效果，应加大球径；
3、在脱离角相同的情况下，磨机直径越大，钢球冲击高度越高，球径可适当减小；
4、磨机相对转速高，球的离心力大，提升较高，平均球径应小；
5、圈流磨，由于回料使磨内物料增多，球料比降低，应该增加球径，但是因为回料使物料粒度降低，平均球径又应该减小，所以圈流磨与开流磨的平均球径基本相同；
6、使用双层隔仓板，第一仓排料不受后仓物料与研磨体的阴挡，排料通畅，平均球径比单层隔仓装置要小。

二、级配的确定
级配与物料性能、进出磨物料粒度、产品品种、粉磨方式、磨机结构等因素有关，需要经过多次调整以后才能确定。

一般在正常生产情况下，突然停磨观察，粗磨仓的钢球露出料面半个球，细磨仓研磨体被薄料层覆盖为宜。

每仓最多用四级配球。

要求在满足平均球径的基础下，尝试采用两头小、中间大的级配，再根据粉磨状况、产品细度调整。

**公司水泥磨研磨体级配调整总结**公司为年产80万吨水泥粉磨站，由SJG140-65+Φ3.8m×12m球磨机组成双闭路联合水泥粉磨系统。

公司于2015年底大修时，对水泥磨磨内隔仓板改造，钢球重新选球、钢球级配进行调整，取得了较好的节能效果。

众所周知，磨机的台时产量与许多因素有关，如粉磨工艺流程及其配套辅机（选粉机，磨前预破碎机等）的性能、入磨物料的特性（品种及其配比、粒度大小、综合水份、易磨性等）、细度、磨内通风、隔仓板的形状及位置、衬板的工作形状、研磨体填充率及其级配、磨机转速、粉磨生产操作和系统设备调控等。

如何合理进行研磨体填充及级配，以达到最佳粉磨效率呢？我们根据所学理论知识、结合近几年生产实际，对水泥磨研磨体级配进行了调整。

现将研磨体级配调整总结如下：一、主机设备基本参数：表1 主机设备参数：表2 水泥磨主要参数：二、研磨体级配调整前后对比：调整思路：1、减少水泥磨钢球装载量，降低水泥磨运行功率。

找出水泥磨钢球装载量与水泥磨台时的最佳结合点。

在水泥磨台时与降低水泥电耗之间，找出最佳平衡点。

2、辊压机预破碎能力较前期略有降低，入磨物料细度增大，需适当加大平均球径。

表3 水泥磨钢球级配调整前：表4 水泥磨钢球级配调整后：钢球级配调整后，一仓装载量降低4.1吨，平均球径增大1.73mm；二仓装载量降低8.06吨，平均球径增大0.74mm。

三、技改效果：技改完成后，经过半个月的调试和调整，球磨机系统台时趋于稳定。

在工艺状况稳定下，实现水泥磨生产P·O42.5水泥平均磨前台时达到136.46t/h，水泥电耗27.92KWh/t，实现了降低水泥电耗的目标。

改造前后技术经济指标对比见下表：调整前后技术经济指标对比表（以P·O42.5水泥数据对比）四、总结1、水泥磨装载量总体降低12.16吨，磨机运行功率降低180KW，水泥磨台时降低2.41 t/h，水泥电耗降低0.81kwh/t。

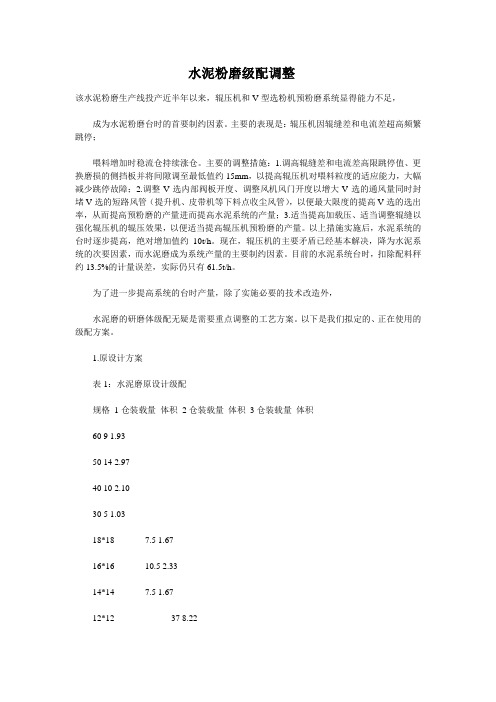

水泥粉磨级配调整该水泥粉磨生产线投产近半年以来，辊压机和V型选粉机预粉磨系统显得能力不足，成为水泥粉磨台时的首要制约因素。

主要的表现是：辊压机因辊缝差和电流差超高频繁跳停；喂料增加时稳流仓持续涨仓。

主要的调整措施：1.调高辊缝差和电流差高限跳停值、更换磨损的侧挡板并将间隙调至最低值约15mm，以提高辊压机对喂料粒度的适应能力，大幅减少跳停故障；2.调整V选内部阀板开度、调整风机风门开度以增大V选的通风量同时封堵V选的短路风管（提升机、皮带机等下料点收尘风管），以便最大限度的提高V选的选出率，从而提高预粉磨的产量进而提高水泥系统的产量；3.适当提高加载压、适当调整辊缝以强化辊压机的辊压效果，以便适当提高辊压机预粉磨的产量。

以上措施实施后，水泥系统的台时逐步提高，绝对增加值约10t/h。

现在，辊压机的主要矛盾已经基本解决，降为水泥系统的次要因素，而水泥磨成为系统产量的主要制约因素。

目前的水泥系统台时，扣除配料秤约13.5%的计量误差，实际仍只有61.5t/h。

为了进一步提高系统的台时产量，除了实施必要的技术改造外，水泥磨的研磨体级配无疑是需要重点调整的工艺方案。

以下是我们拟定的、正在使用的级配方案。

1.原设计方案表1：水泥磨原设计级配规格1仓装载量体积2仓装载量体积3仓装载量体积60 9 1.9350 14 2.9740 10 2.1030 5 1.0318*18 7.5 1.6716*16 10.5 2.3314*14 7.5 1.6712*12 37 8.2210*10 24.5 5.44合计38 8.04 25.5 5.67 61.5 13.67各仓Dcp 47.1 - 16.0 - 11.2 -各仓φ*L 3.1*3705 - 3.1*2500 - 3.1*6000 -各仓容积27.96 - 18.87 - 45.29 -各仓填充率(%) 28.74 - 30.03 - 30.18 -总装量125 平均填充率29.712.一仓方案表2：1#磨入磨样品筛分析筛孔尺寸(mm) 0.9 0.2 0.08 0.08以下累计筛余(%) 4.6 33.8 51.4分计筛余(%) 4.6 29.2 17.6通过量(%) 95.4 66.2 48.6表3：2#磨入磨样品筛分析筛孔尺寸(mm) 0.9 0.2 0.08 0.08以下累计筛余(%) 3.4 28.8 48分计筛余(%) 3.4 25.4 19.2通过量(%) 96.6 71.2 521#磨取样时产量75t/h，2#磨取样时产量68t/h，2#磨的辊压机系统未达到最佳状态。

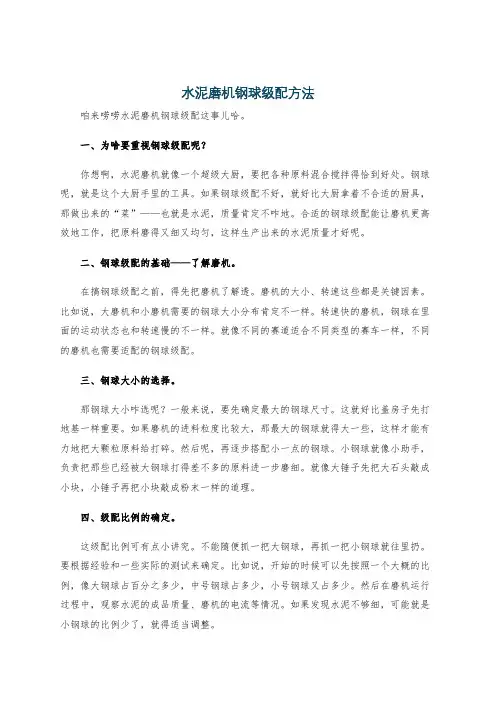

水泥磨机钢球级配方法咱来唠唠水泥磨机钢球级配这事儿哈。

一、为啥要重视钢球级配呢？你想啊，水泥磨机就像一个超级大厨，要把各种原料混合搅拌得恰到好处。

钢球呢，就是这个大厨手里的工具。

如果钢球级配不好，就好比大厨拿着不合适的厨具，那做出来的“菜”——也就是水泥，质量肯定不咋地。

合适的钢球级配能让磨机更高效地工作，把原料磨得又细又均匀，这样生产出来的水泥质量才好呢。

二、钢球级配的基础——了解磨机。

在搞钢球级配之前，得先把磨机了解透。

磨机的大小、转速这些都是关键因素。

比如说，大磨机和小磨机需要的钢球大小分布肯定不一样。

转速快的磨机，钢球在里面的运动状态也和转速慢的不一样。

就像不同的赛道适合不同类型的赛车一样，不同的磨机也需要适配的钢球级配。

三、钢球大小的选择。

那钢球大小咋选呢？一般来说，要先确定最大的钢球尺寸。

这就好比盖房子先打地基一样重要。

如果磨机的进料粒度比较大，那最大的钢球就得大一些，这样才能有力地把大颗粒原料给打碎。

然后呢，再逐步搭配小一点的钢球。

小钢球就像小助手，负责把那些已经被大钢球打得差不多的原料进一步磨细。

就像大锤子先把大石头敲成小块，小锤子再把小块敲成粉末一样的道理。

四、级配比例的确定。

这级配比例可有点小讲究。

不能随便抓一把大钢球，再抓一把小钢球就往里扔。

要根据经验和一些实际的测试来确定。

比如说，开始的时候可以先按照一个大概的比例，像大钢球占百分之多少，中号钢球占多少，小号钢球又占多少。

然后在磨机运行过程中，观察水泥的成品质量、磨机的电流等情况。

如果发现水泥不够细，可能就是小钢球的比例少了，就得适当调整。

五、定期检查和调整。

这钢球级配可不是一劳永逸的事儿。

就像人要定期体检一样，钢球级配也要定期检查。

因为钢球在磨机里不停地工作，会磨损啊。

时间长了，大钢球可能就变小了，整个级配就乱套了。

所以要定期看看钢球的磨损情况，然后根据实际情况调整级配比例。

这样才能保证磨机一直高效地工作，生产出高质量的水泥。

一、水泥磨一仓钢球的确定方法（1）取5个熟料样筛析
作熟料筛析通过量---筛孔孔径曲线
确定d95、d80
d95--95%熟料通过筛孔的孔径d80---80%熟料通过筛孔的孔径
绘表如下:
d 80 =
）
（mm 6.125
5
.1012154.1411=++++ d 90=）
（mm 1.225
195.205.275.2617=++++ 最大球径：D 大 =28395d Х
m
f K
f----磨机单位容积物料通过量影响系数，根据磨机每小时的单位容积通过量M 从下表中查出。

M=（Q+QL ）/V 【t/h ·m 3】 式中 Q---磨机小时产量，t/h L---磨机循环负荷率，% V---磨机有效容积，m 3
M 与f 的关系表
计算得 f 取1.02 K M 为熟料的易磨性为0.95 D 平=68.1（mm ）
高于31.5mm 的大块熟料约有3%，大块用大球破碎，φ90球取一仓装载量6%，共2t （一仓装30t ）
依次配球如下：
平均球径取69mm。

3.2*13米磨现调整规格参数如下
原矿渣磨规格为
a、现将一仓钢球拣出φ70、φ60球及φ30以下球，将剩下φ30、φ40、φ50、φ60（部分）共计22.2t补入二仓。

b、将三仓现有45.1t倒出10t，补入20*25钢锻7t。

目前级配如下：。

*13水泥磨的钢球级配众所周知，磨机的台时产量与许多因素有关，如粉磨工艺流程及其配套辅机（选粉机，磨前预破碎机等）的性能、入磨物料的特性（品种及其配比、粒度大小、综合水份、易磨性等）、细度、磨内通风、隔仓板的形状及位置、衬板的工作形状、研磨体填充率及其级配、磨机转速、粉磨生产操作和系统设备调控等。

如何合理进行研磨体填充及级配，以达到最佳粉磨效率呢本人根据所学理论知识、结合生产实际，现发表我个人见解，谨供大家参考借鉴。

首先根据入磨物料粒度来确定磨机各仓的平均球径，再根据粉磨工艺流程来确定磨机的填充率及装载量，再以装载量、平均球径来反推出各种规格的钢球级配。

1、入磨物料平均粒径与钢球平均球径的关系（经验数据）而且同一台磨机填充率、前仓较后仓高出1%-2%，以利于磨内物料流动。

3、根据规格计算出磨机各仓的有效容积，再根据其填充率、钢球密度，计算出磨机各仓的装载量。

有效容积即磨机的有效空间，是指磨机的内筒体除掉衬板的空间，可用公式：V=π·Di2·L（Di指筒体有效直径，L指有效长度）；装载量=ρ×ψ×V（ρ：指钢球的密度吨/米3，ψ指填充率；V：有效容积）4、确定了物料的平均球径和磨机的装载量，再根据平均球径公式反推出钢球的级配，钢球级配的原则是两头小，中间多，即大球和小球少，中径球多，尤其指一仓的钢球级配。

平均球径公式有a、b两个公式：aa：粗约平均球径公式：D平=Bb：精确平均球径公式：D平=般a种方法较b种方法算出的平均球径要高出2—3点，且初次磨内配方应以b种方法准确些。

D平——钢球级配的平均球径mmD1、D2、D3——各种不同规格的球径mmG1、G2、G3——钢球直径分别为D1、D2、D3时的质量tT1、T2、T3——钢球直径分别为D1、D2、D3时每吨的个数钢球（锻）参数一览表5、在磨机进行钢球级配以后，开磨投料，一个小时以后在磨尾取混合料进行细度检测，一般要求：出磨混粉的细度控制在35%—45%，循环负荷率达95%（指闭路磨）；选粉效率降低到75%左右；根据检测情况，对磨机钢球级配进行微调，直到两仓（或多仓），即粗粉仓的破碎能力跟细粉仓的研磨能力平衡。
