水泥球磨机的钢球级配

TLM42130水泥磨一、磨机技术参数基本数据1、磨机规格：Ф4.2×13m磨机筒体内径（mm）磨机筒体内壁长度（mm）磨机有效内径（mm）磨机有效长度（mm）一仓二仓三仓一仓二仓三仓Ф4200 13000 Ф4080 Ф4080 Ф4100 3650 2700 59002、粉磨方式：开流3、设计生产能力：130t/h（带辊压机，出磨细度为3200cm2/g）4、入磨物料粒度：≤20mm，95%通过5、磨机转速：16.051r/min，主传动转速：15.9r/min，辅助传动转速：0.151r/min6、研磨体最大装载量：225t7、最大填充率：33%8、滑履轴承冷却水用量：4.0m3/h×29、主电动机（兰州电机厂）型号：YR800-6额定功率：3150kw额定转速：991r/min额定电压：10kv10、减速机（重庆同力）型号：MBG22/32（264-4.2）-WX/AZ速比：7.33711、慢驱（重庆同力）型号：MBM360速比：156.712、主电动机润滑装置13、主减速机润滑装置14、滑履轴承润滑装置15、磨机衬板及隔仓板情况介绍TLM42130水泥磨共分为三仓，一仓使用阶梯衬板，一仓和二仓之间为双层隔仓板，二仓使用波纹衬板，二仓和三仓之间为单层隔仓板，三仓为活化衬板，三仓内自隔仓板至出料端：隔仓板1450mm 仰料板1000mm 仰料板1250mm 仰料板1500mm 聚料板700 出料端，出料筛子缝隙宽度为7mm。

一仓和二仓之间的隔仓板由16块隔仓板襄成，由中心通风孔向外分布三层，螺栓孔数由中心向外分别为：16孔、32孔、32孔、32孔。

如下图：二、当前磨机各仓长径数据磨机筒体有效内径（mm）磨机筒体有效长度（mm）磨机有效内径（mm）磨机有效长度（mm）一仓二仓三仓一仓二仓三仓Ф4080 12250 Ф4080 Ф4080 Ф4100 3650 2700 5900 三、当前磨机各仓仓长比例及其参数仓位有效长度（m）仓长比例（%）有效容积（m3）装载量（t）研磨体形状研磨体材质一仓 3.65 29.80 47.69 球高铬铸铁二仓 2.70 22.04 35.28 球、锻高铬铸铁三仓 5.90 48.16 77.86 微锻 高铬铸铁 合计12.25100160.83四、当前磨内各仓研磨体级配 五、磨机总有效容积V φV φ=0.785D φ2·L φ=0.785·4.08672·12.25m 3= 160.60 m 3 其中D φ为有效内径（平均），mL φ为有效长度，m六、研磨体填充率φ其中G 为某一仓研磨体的重量，t; V φ为某一仓的有效容积，m 3；r 为研磨体容重，t/m 3，一般钢球取r=4.5 t/m 3，铁球4.2 t/m 3，钢棒5.4～5.6 t/m 3。

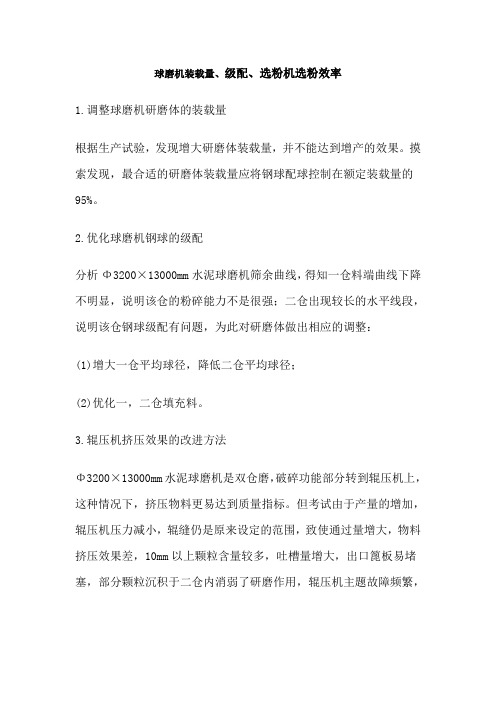

球磨机装载量、级配、选粉机选粉效率1.调整球磨机研磨体的装载量根据生产试验，发现增大研磨体装载量，并不能达到增产的效果。

摸索发现，最合适的研磨体装载量应将钢球配球控制在额定装载量的95%。

2.优化球磨机钢球的级配分析Φ3200×13000mm水泥球磨机筛余曲线，得知一仓料端曲线下降不明显，说明该仓的粉碎能力不是很强；二仓出现较长的水平线段，说明该仓钢球级配有问题，为此对研磨体做出相应的调整：(1)增大一仓平均球径，降低二仓平均球径；(2)优化一，二仓填充料。

3.辊压机挤压效果的改进方法Φ3200×13000mm水泥球磨机是双仓磨，破碎功能部分转到辊压机上，这种情况下，挤压物料更易达到质量指标。

但考试由于产量的增加，辊压机压力减小，辊缝仍是原来设定的范围，致使通过量增大，物料挤压效果差，10mm以上颗粒含量较多，吐槽量增大，出口篦板易堵塞，部分颗粒沉积于二仓内消弱了研磨作用，辊压机主题故障频繁，运转率仅达40%左右，影响水泥球磨机产量。

改进措施：大修辊压机，焊补辊面，将辊缝设定稍微减小。

4.提高选粉机选粉效率调整合理的循环负荷，一般为K=218%时，选分效率达到78%左右，选粉机得到最大发挥，此外定期更换选粉机叶片，提高Φ3200×13000mm 水泥球磨机产量。

5.加强水泥球磨机通风和系统密封，减少漏风适当通风，可排出水泥球磨机磨内微粉，减少过粉碎，同时排出水蒸气，减少粘球。

另外，对与球磨机相连提升机、选粉机等生产设备进行密封，改善锁风效果。

6.降低粉磨温度，加强粉磨系统散热粉磨系统温度高，部分石膏脱水影响水泥质量，增加细粉静电吸附作用，球磨机内糊球加重，使过粉磨现象严重，所以，要注重系统表面散热。

7.定期清仓，及时补球。

在选矿生产工艺过程中，磨矿和分级是非常关键和重要的一环，磨矿机是一个能耗高、作业效率低、故障多发的设备，对磨矿机的运行状态监测，不但可以提高设备效率和生产率，降低能耗，减少故障，而且可以提高经济效益，保证生产正常进行。

钢球级配调整
一、一般球磨机的一仓最大球径为90mm，喂料粒度大时，最好不要超过100mm。

平均球径选择可以根据以下几个方面考虑：
1、物料粒度大，硬度大，平均球径要增大，反之，要减小；
2、产品细度放粗，喂料量增大，仓内球料比小，缓冲作用增加，影响粗磨效果，应加大球径；
3、在脱离角相同的情况下，磨机直径越大，钢球冲击高度越高，球径可适当减小；
4、磨机相对转速高，球的离心力大，提升较高，平均球径应小；
5、圈流磨，由于回料使磨内物料增多，球料比降低，应该增加球径，但是因为回料使物料粒度降低，平均球径又应该减小，所以圈流磨与开流磨的平均球径基本相同；
6、使用双层隔仓板，第一仓排料不受后仓物料与研磨体的阴挡，排料通畅，平均球径比单层隔仓装置要小。

二、级配的确定
级配与物料性能、进出磨物料粒度、产品品种、粉磨方式、磨机结构等因素有关，需要经过多次调整以后才能确定。

一般在正常生产情况下，突然停磨观察，粗磨仓的钢球露出料面半个球，细磨仓研磨体被薄料层覆盖为宜。

每仓最多用四级配球。

要求在满足平均球径的基础下，尝试采用两头小、中间大的级配，再根据粉磨状况、产品细度调整。

**公司水泥磨研磨体级配调整总结**公司为年产80万吨水泥粉磨站，由SJG140-65+Φ3.8m×12m球磨机组成双闭路联合水泥粉磨系统。

公司于2015年底大修时，对水泥磨磨内隔仓板改造，钢球重新选球、钢球级配进行调整，取得了较好的节能效果。

众所周知，磨机的台时产量与许多因素有关，如粉磨工艺流程及其配套辅机（选粉机，磨前预破碎机等）的性能、入磨物料的特性（品种及其配比、粒度大小、综合水份、易磨性等）、细度、磨内通风、隔仓板的形状及位置、衬板的工作形状、研磨体填充率及其级配、磨机转速、粉磨生产操作和系统设备调控等。

如何合理进行研磨体填充及级配，以达到最佳粉磨效率呢？我们根据所学理论知识、结合近几年生产实际，对水泥磨研磨体级配进行了调整。

现将研磨体级配调整总结如下：一、主机设备基本参数：表1 主机设备参数：表2 水泥磨主要参数：二、研磨体级配调整前后对比：调整思路：1、减少水泥磨钢球装载量，降低水泥磨运行功率。

找出水泥磨钢球装载量与水泥磨台时的最佳结合点。

在水泥磨台时与降低水泥电耗之间，找出最佳平衡点。

2、辊压机预破碎能力较前期略有降低，入磨物料细度增大，需适当加大平均球径。

表3 水泥磨钢球级配调整前：表4 水泥磨钢球级配调整后：钢球级配调整后，一仓装载量降低4.1吨，平均球径增大1.73mm；二仓装载量降低8.06吨，平均球径增大0.74mm。

三、技改效果：技改完成后，经过半个月的调试和调整，球磨机系统台时趋于稳定。

在工艺状况稳定下，实现水泥磨生产P·O42.5水泥平均磨前台时达到136.46t/h，水泥电耗27.92KWh/t，实现了降低水泥电耗的目标。

改造前后技术经济指标对比见下表：调整前后技术经济指标对比表（以P·O42.5水泥数据对比）四、总结1、水泥磨装载量总体降低12.16吨，磨机运行功率降低180KW，水泥磨台时降低2.41 t/h，水泥电耗降低0.81kwh/t。

球磨机钢球正确测算配比方法简述：球磨机钢球是球磨机重要的基础零部件，尤其是精密工业钢球在国民经济发展中起着巨大作用。

广泛用于水泥厂，发电厂等。

高低铬多元素合金钢球，高低铬多元素合金铸锻，在国民经济发展中起着巨大作用。

在一些特殊条件下，常常需要特殊材质的钢球，来完成不同环境下所要求达到的功能。

其实一些特殊材质钢球已广泛应用于国民经济各个领域中，包括高铬钢球、高铬钢锻、低铬钢球、低铬钢锻、铬系列衬板、锰系列衬板、锤头、多元合金钢球、多元合金衬板、各种耐磨材料。

它们的推广应用，不仅推动了球磨机钢球生产业的发展，而且也促进了相关行业的技术发展和科技进步。

球磨机经过一段时间运转，每7～10d要补球，使钢球级配变得非常混乱。

运转时间越长，钢球级数越多，球磨机钢球的级配情况很难计算。

小型磨机清仓时，可算好配比，把球按尺寸分类后填加，级配的数量与计算的基本相符。

大型磨机，由于钢球数量太大，球磨机钢球分类太费时，给生产安排造成困难。

大多数厂家都不采用此法，而是按各自的要求，将烂球、铁渣及小球拣出，加完后与标准填加量比较，缺少的量，一般是加入最大级钢球，或凭经验加入一些其它的钢球。

钢球的级配及平均球径是估算的，很不准确。

恒锐机器在实践中运用了一种简单的测算方法，即运用概率法和数学归纳法进行抽样计算，具有一些参考价值，介绍如下：用8号钢丝制作一个边长500mm的方框，磨机内料摇空，打开磨门进入磨内，选磨仓入口、出口两处，沿径向测量3点。

数方框内露出半个钢球以上的各种钢球的数量，做好记录，将数据整理计算可得出基本准确的球磨机钢球级配。

某一次测量数据如表1。

计算出理论总重量(Φ100～95mm球作为Φ100mm球计算)为295.8kg。

各种钢球占比例：该磨总填加量为22t，可以计算出各级钢球的重量(见表2)。

各级钢球的重量 2表则可算出重量平均球径为：89.4mm计算数量平均球径为：计算结果与实际基本相符，由于当时出磨细度太粗，停磨处理时，根据计算，拣出Φ100～95mm球5t，补进Φ90mm球1t、Φ80mm球4t，细度达到了要求。

水泥磨磨内级配为了寻求磨机钢球的合理配合及其调整方法，本文将根据我国水泥工业闭路粉磨磨机配球的实际情况，阐述闭路磨机配球的特征，并提出配球的一般方法，以供闭路磨机配球工作参考。

一、钢球级配钢球级配的合理选择，主要根据被粉磨物料的物理化学性能、粉磨方式以及要求的产品细度等因素来确定。

在钢球装载量一定时，小钢球比大钢球的总表面积大，与物料接触的机会多，故对需要磨细的细粒物料，应选用小钢球，而单个大钢球比单个小钢球的能量大，所以对需要冲击粉碎的大块物料，应选用大钢球。

入磨物料的易磨性好，可选用小钢球，易磨性差，则应选用大钢球。

选用钢球直径大小还与磨内单位容积物料通过量有一定的关系。

在闭路粉磨时，选粉机的回磨粗料使磨内单位容积物料通过量增加，使钢球在冲击时受到一定的缓冲作用，因此，循环回料量多，钢球的直径要选用得大些，反之则小。

此外，出磨物料的细度要求较细时，应适当选用小钢球，反之则大。

按照上述因素关系，笔者对K·A·拉珠莫夫经验公式进行修正，得出的球径计算公式能够求得较合理的配球方案。

(一)求出合理的平均球径和最大级球径。

式中:D a——磨内钢球的平均球径(毫米)；d a——入磨物料的平均粒度(以物料通过80%的筛孔孔径表示)(毫米)；k——入磨物料易磨系数；f——单位容积物料通过量影响系数(见表1)。

式中:D b——磨内钢球最大级球径(毫米)；d b——入磨物料平均最大级粒度(以物料通过95%的筛孔孔径表示)，(毫米)；f、k同式(1)。

应用公式(1)和(2)的计算步骤如下:1.作各种入磨物料的粒度筛析，求出d a和d b，一般用孔径为30毫米、19毫米、13毫米、10毫米和5毫米的套筛作熟料或石灰石筛析，用孔径为4毫米、2毫米、1毫米和0.2 5毫米的套筛作矿渣筛析。

每个编号的筛析结果用粒度特性坐标(如图1)作出筛孔直径与被测物料通过量(%)的关系曲线，查取通过80%物料量的筛孔孔径定为入磨物料的平均粒度d a；通过95%物料量的筛孔孔径定为入磨物料的最大级粒度d b。

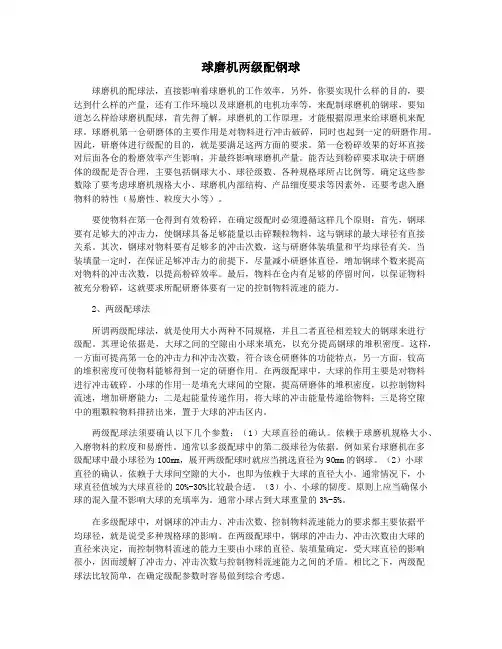

球磨机两级配钢球球磨机的配球法，直接影响着球磨机的工作效率，另外，你要实现什么样的目的，要达到什么样的产量，还有工作环境以及球磨机的电机功率等，来配制球磨机的钢球，要知道怎么样给球磨机配球，首先得了解，球磨机的工作原理，才能根据原理来给球磨机来配球。

球磨机第一仓研磨体的主要作用是对物料进行冲击破碎，同时也起到一定的研磨作用。

因此，研磨体进行级配的目的，就是要满足这两方面的要求。

第一仓粉碎效果的好坏直接对后面各仓的粉磨效率产生影响，并最终影响球磨机产量。

能否达到粉碎要求取决于研磨体的级配是否合理，主要包括钢球大小、球径级数、各种规格球所占比例等。

确定这些参数除了要考虑球磨机规格大小、球磨机内部结构、产品细度要求等因素外，还要考虑入磨物料的特性（易磨性、粒度大小等）。

要使物料在第一仓得到有效粉碎，在确定级配时必须遵循这样几个原则：首先，钢球要有足够大的冲击力，使钢球具备足够能量以击碎颗粒物料，这与钢球的最大球径有直接关系。

其次，钢球对物料要有足够多的冲击次数，这与研磨体装填量和平均球径有关。

当装填量一定时，在保证足够冲击力的前提下，尽量减小研磨体直径，增加钢球个数来提高对物料的冲击次数，以提高粉碎效率。

最后，物料在仓内有足够的停留时间，以保证物料被充分粉碎，这就要求所配研磨体要有一定的控制物料流速的能力。

2、两级配球法所谓两级配球法，就是使用大小两种不同规格，并且二者直径相差较大的钢球来进行级配。

其理论依据是，大球之间的空隙由小球来填充，以充分提高钢球的堆积密度。

这样，一方面可提高第一仓的冲击力和冲击次数，符合该仓研磨体的功能特点，另一方面，较高的堆积密度可使物料能够得到一定的研磨作用。

在两级配球中，大球的作用主要是对物料进行冲击破碎。

小球的作用一是填充大球间的空隙，提高研磨体的堆积密度，以控制物料流速，增加研磨能力；二是起能量传递作用，将大球的冲击能量传递给物料；三是将空隙中的粗颗粒物料排挤出来，置于大球的冲击区内。

水泥磨机钢球级配方法咱来唠唠水泥磨机钢球级配这事儿哈。

一、为啥要重视钢球级配呢？你想啊，水泥磨机就像一个超级大厨，要把各种原料混合搅拌得恰到好处。

钢球呢，就是这个大厨手里的工具。

如果钢球级配不好，就好比大厨拿着不合适的厨具，那做出来的“菜”——也就是水泥，质量肯定不咋地。

合适的钢球级配能让磨机更高效地工作，把原料磨得又细又均匀，这样生产出来的水泥质量才好呢。

二、钢球级配的基础——了解磨机。

在搞钢球级配之前，得先把磨机了解透。

磨机的大小、转速这些都是关键因素。

比如说，大磨机和小磨机需要的钢球大小分布肯定不一样。

转速快的磨机，钢球在里面的运动状态也和转速慢的不一样。

就像不同的赛道适合不同类型的赛车一样，不同的磨机也需要适配的钢球级配。

三、钢球大小的选择。

那钢球大小咋选呢？一般来说，要先确定最大的钢球尺寸。

这就好比盖房子先打地基一样重要。

如果磨机的进料粒度比较大，那最大的钢球就得大一些，这样才能有力地把大颗粒原料给打碎。

然后呢，再逐步搭配小一点的钢球。

小钢球就像小助手，负责把那些已经被大钢球打得差不多的原料进一步磨细。

就像大锤子先把大石头敲成小块，小锤子再把小块敲成粉末一样的道理。

四、级配比例的确定。

这级配比例可有点小讲究。

不能随便抓一把大钢球，再抓一把小钢球就往里扔。

要根据经验和一些实际的测试来确定。

比如说，开始的时候可以先按照一个大概的比例，像大钢球占百分之多少，中号钢球占多少，小号钢球又占多少。

然后在磨机运行过程中，观察水泥的成品质量、磨机的电流等情况。

如果发现水泥不够细，可能就是小钢球的比例少了，就得适当调整。

五、定期检查和调整。

这钢球级配可不是一劳永逸的事儿。

就像人要定期体检一样，钢球级配也要定期检查。

因为钢球在磨机里不停地工作，会磨损啊。

时间长了，大钢球可能就变小了，整个级配就乱套了。

所以要定期看看钢球的磨损情况，然后根据实际情况调整级配比例。

这样才能保证磨机一直高效地工作，生产出高质量的水泥。

水泥磨研磨体装载量和级配调整方法球磨机研磨体装载量和级配虽有公式可以参考，但同时还需靠经验调配。

目前钢球级配还是以多级配球较多，在使用分级衬板时，磨仓内在长度方向上（进料端到出料端）各点处的物料平均粒径是逐渐降低的，钢球在各点处的平均球径也应该是逐渐降低，两条曲线的走势应该是一致的。

调整钢球级配时要考虑到钢球尺寸的减小并不是一致的。

例如有文献介绍，通过试验和计算得出，当90mm 的钢球磨损至80mm时，同比，80mm的钢球磨损至71.11mm，70mm的钢球磨损至63.20mm，60mm的钢球磨损至56.20mm。

显然，若只补大球，则平均球径必然有变大的趋势。

研磨体装载量和级配是否合理，可通过下述四种方法在生产实践中进行检验和调整。

1 根据磨机产量和产品细度进行检验分析（1）当磨机出现产量低、产品细度粗时，说明研磨体装载量不足或研磨体磨耗太大，此时应添加研磨体。

（2）当磨机出现产量高、产品细度粗时，说明磨内研磨体的冲击力太强，研磨能力不足，物料的流速过快所致。

此时应适当减少大球，增加小球和钢段以提高研磨能力，同时减少研磨体之间的空隙，使物料在磨内的流速减慢，延长物料在磨内的停留时间，以便得到充分的研磨。

（3）如磨机出现产量低、产品细度细时，其原因可能是小钢球太多、大钢球太少而造成的。

磨内冲击破碎作用减弱，而相对研磨能力增强。

（4）若磨机产量高、产品细度又细时，说明研磨体的装载量和级配都是合理的。

2 根据磨音判断在正常喂料的情况下，一仓钢球的冲击较强，有哗哗的声音。

若第一仓钢球的冲击声音特别洪亮时，说明第一仓钢球的平均球径过大或填充率较大；若声音发闷，说明第一仓钢球的平均球径过小或填充率过低了，此时应提高钢球的平均球径和填充率。

第二仓正常时应能听到研磨体的唰唰声。

3 检查磨内物料情况在磨机正常运转、正常喂料的情况下，根据生产经验，球仓中的钢球应露出半个钢球于料面上。

如钢球外露太多，说明装载量偏多或钢球平均球径太大；反之，说明装载量偏少或钢球平均球径太小。
