万能式断路器介绍222页PPT

万能式断路器1、⽤途及适⽤范围DW15系列万能式断路器（以下简称断路器），该断路器主要⽤于交流50Hz，额定电流为630~4000A；额定电压⾃380V~1140V（其中额定电流为1000~4000A 的额定电压为380V）的配电⽹络中，⽤来分配电能、保护线路及电源设备免受过载、⽋电压和断路器故障的危害。

也能在交流50Hz，380V电⽹中⽤来保护电动机的过载、⽋电压和短路。

在正常条件下，断路器可作为线路不频繁转换及电动机不频繁起动之⽤。

由于断路器还具有三段保护特性，可以对电⽹作选择性保护。

对于抽屉式断路器，由于主电路和⼆次回路采⽤了插接式结构，省略了固定式断路器所需的隔离开关。

具有⼀机⼆⽤的特点。

操作与维护⽅便，提⾼了配⾼了配电系统的安全性、连续性、和可靠性。

断路器符合标准：JB8590.1，IEC60947-2及GB14048.22、型号含义及分类2.1型号及含义2.2分类：按⽤途分a.配电⽤b.保护电动机⽤按选择保护性能分a.选择型b.⾮选择性按传动装置分a.⼿柄直接传动（正⾯中央⼿柄直接传动和侧⾯⼿柄直接传动，额定⼯作电压1140V只供侧⾯）b.电磁铁传动按脱扣器种类分a.具有过电流脱扣器b.具有过电流脱扣器和分励脱扣器c.具有过电流脱扣器和⽋电压瞬时（或延时）脱扣器d.具有过电流脱扣器、⽋电压瞬时（或延时）脱扣器和分励拖扣器按过电流保护种类分a.短路瞬时动作b.过载长延时，短路短延时及特⼤短路瞬时动作按⽋电压保护种类分a.⽋电压瞬时动作b.⽋电压延时动作按主回路进出线⽅式分a.板后进出线（⽔平进出线）b.板前进出线（垂直进出线）c. 板前进线、板后出线（⽔平出线、垂直出线）d. 板后出线、板前进线（垂直出线、⽔平出线）3、正常⼯作条件和安装条件3.1周围空⽓温度周围空⽓问题最⾼不超过+40℃周围空⽓温度24h的平均值不超过+35℃周围空⽓温度下限值不低于-5℃3.2安装地点海拔不超过2000m3.3⼤⽓条件⼤⽓相对湿度在周围空⽓温度+40℃时不超过50%；在较低温度下可以有较⾼的相对湿度；最湿⽉的⽉平均最⼤相对温度为90%。

THANKS源自感谢观看等环境下的断路器型号。
断路器的使用方法与注意事项
正确安装和接线
按照电路要求正确安装和接线，确保接线牢 固、接触良好。
操作规范
按照操作规范正确使用断路器，避免误操作 导致设备损坏或安全事故。
操作前检查
在使用断路器前，应先检查其外观和指示器 是否正常，如有异常应及时处理。
注意安全距离和绝缘保护
在使用和维护断路器时，应保持安全距离， 并采取适当的绝缘保护措施。
断路器的发展趋势与未来展望
断路器技术的发展趋势
随着科技的不断进步，断路器技术也在不断发展。未来，断路器将会更加智能化、小型化、可靠化和 长寿命化。新型的断路器将具有更高的分断能力和更短的切断时间，能够更好地满足电力系统和其他 领域的需求。
智能断路器的应用前景
智能断路器是一种新型的断路器，它具有远程控制、监测和保护等功能。智能断路器可以通过通讯接 口与上位机进行通讯，实现远程监控和控制。未来，智能断路器的应用将更加广泛，能够为电力系统 和其他领域的设备提供更加可靠和安全的保护。
断路器的分类与特点
总结词
断路器有多种分类方式，包括按极数、按用途、按安装方式和按脱扣方式等。不同种类的断路器具有不同的特点 和应用范围。
详细描述
断路器可以根据不同的标准进行分类。按极数可以分为单极、双极和三极断路器；按用途可以分为家用、工业用 和商用以等；按安装方式可以分为固定式和抽屉式；按脱扣方式可以分为热磁脱扣、电子脱扣和混合脱扣等。不 同种类的断路器具有不同的特点和应用范围，用户应根据实际需求选择合适的断路器。
02 03
断路器在家用电器领域的应用
在家用电器领域，断路器主要用于控制和保护电冰箱、洗衣机、空调等 设备的电路。它可以防止电器设备过载、短路等故障，保障家庭用电安 全。

灭弧介质
装置地点 能否自动重合闸 操动机构
油断路器，空气，六氟化ຫໍສະໝຸດ ，磁吹 ，真空，产气户内，户外 能，不能
手力贮能，电磁，液压，弹簧，气 动，永磁
© ABB Xiamen Switchgear Co., Ltd. - 5
E2级断路器
(E2级断路器 的概念只用 于配电电压 等级，即 40.5kV及以 下。 )
主回路灭弧元件在其使用期中不需要维护，而其余部件 维护工作量为最少的断路器。
注
1 维护工作量为最少，指的是诸如润滑、更换气体、 以及清除外表面等。
ABB 2 本条规定只适用于额定电压在40.5kV及以下的断路
器。
高压断路器的技术参数
额定电压 ,最高工作电压 ,额定电流 额定开断电流 额定断流容量 动稳定电流 :它是指断路器在合闸位置时所允许通过的最大短路电流，又
© ABB Xiamen Switchgear Co., Ltd. - 1 01/4/25 -
2007.06.15 lin
断路器基础知识
ABB
问题：什么是断路器，为什么需要断路器？
1．断路器：能关合 、承载、开断运行回路正常电流、也能在规定的时间内 关合承载及开断规定的过载电流（包括短路电流）的开关设备．
ABB
© ABB Xiamen Switchgear Co., Ltd. - 7
触头行程 :断路器触头行程系指断路器在操作过程中，触 头从起始位置到终止位置所经过的距离。
触头超程 :断路器触头超程系指断路器在合闸操作中，动、 静触头接触后，动触头继续前行的距离。它等于行程与开 距之差。
燃弧时间:从首先分离极主回路触头刚脱离电接触起，到各 极中的电弧最终熄灭瞬间为止的时间间隔．

万能式断路器介绍
31、园日涉以成趣，门虽设而常关。 32、鼓腹无所思。朝起暮归眠。 33、倾壶绝余沥，窥灶不见烟。
34、春秋满四泽，夏云多奇峰，秋月 扬明辉 ，冬岭 秀孤松 。 35、丈夫志四海，我愿不知老。
▪
谢谢！
222
26、要使整个人生都过得舒适、愉快，这是不可能的，因为人类必须具备一种能应付逆境的态度。——卢梭
▪
27、只有把抱怨环境的心情，化为上进的力量，才是成功的保证。——罗曼·罗兰
▪
28、知之者不如好之者，好之者不如乐之者。——孔子
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇在明眼的跛子肩上。——叔本华

考试大纲要求：
4.10 断路器 4.10.1 掌握断路器的作用、功能、分类 4.10.2 了解断路器的主要性能与参数的含义 4.10.3 了解断路器常用的熄弧方法 4.10.4 了解断路器的运行和维护工作要点
最新编辑ppt
1
4.10.1 掌握断路器的作用、功能、分类
一、中压断路器 中压断路器在正常运行时用它 接通或切断负荷电流；在发生短路 故障或严重过负荷时，由继电保护 装置控制其自动迅速地切断故障电 流，以防止扩大事故范围。
最新编辑ppt
3
4.10.1 掌握断路器的作用、功能、分类
1．多油断路器：利用绝缘油作为灭弧介质、相间及 相对地绝缘介质。
2．少油断路器：绝缘油只作灭弧介质。载流部分是 借空气和陶器绝缘材料或有机绝缘材料来绝缘，灭弧 方式多为横向吹动电弧。
3．空气断路器：利用压缩空气的吹动来熄灭电弧， 压缩空气不仅作为灭弧和绝缘介质，而且还作为传动 的动力。
断路器关合短路电流的能力除与灭弧装置性能有关外， 还与断路器操动机构的合闸功率的大小有关。
最新编辑ppt
17
4.10.2 了解断路器的主要性能与参数的含义
4．耐受性能
断路器应具有足够的耐受短时短路电流作用的能力， 简称耐受能力。
（1）短时热电流（热稳定电流） 在规定的时间内 （规定标准时间为2s，需要大于2s时推荐4s）断路器在 合闸位置，可能经受的短时热电流有效值（kA），称为 短时热电流（或短时耐受电流），断路器标准中规定
Ir INkd
（4-10-2）
短时热电流通过断路器时，各零部件的温度不应超过
短时发热最高允许温度，且不致出现触头熔接或软化变
形，以及其它妨碍而异。
最新编辑ppt
18

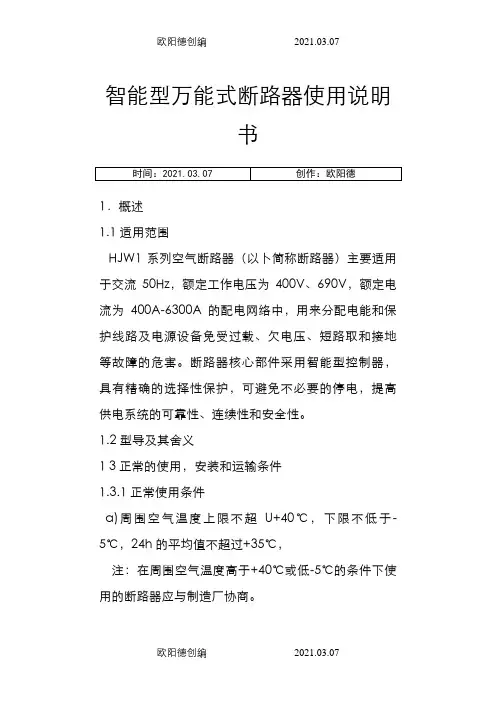

智能型万能式断路器使用说明书1．概述1.1适用范围HJW1系列空气断路器（以卜简称断路器）主要适用于交流50Hz，额定工作电压为400V、690V，额定电流为400A-6300A的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路取和接地等故障的危害。

断路器核心部件采用智能型控制器，具有精确的选择性保护，可避免不必要的停电，提高供电系统的可靠性、连续性和安全性。

1.2型导及其舍义1 3正常的使用，安装和运输条件1.3.1正常使用条件a)周围空气温度上限不超U+40℃，下限不低于-5℃，24h的平均值不超过+35℃，注：在周围空气温度高于+40℃或低-5℃的条件下使用的断路器应与制造厂协商。

b)安装地点的海拔不超过2000m，c)大气的相对湿度在周围最高温度+40℃时不超过50%，在较低在温度下可以有较高的相对湿度（侧如20℃时的90%），并考虑到因温度变化发生在产品表面上的凝露。

1.3.2正常安装条件a)安装位置应垂直、各方向的倾斜度不超过5℃；b)污染等缎：3级c)安装类别：断路器主电路及欠电压脱扣器线圈、电源变压器初级线圈为Ⅳ级，辅助电路、控制电路为Ⅲ级。

1 3 3正常贮存和运输条件a)温度下限不低于-25℃，上限小超过十55℃，b)相对湿度(25℃时)不超过95%，c)产品在运输过程中，应轻搬轻放，小应倒放，应尽量避免剧烈碰撞。

2．技术特征21分类2.1.1按安装方式分：固定式、抽屉式。

2 1 2按操作方式分：电动操作、手动操作。

2 1 3按脱扣器种类：具有智能型控制器、欠电压瞬时（或延时）脱扣器和分励脱扣器。

2 1 4智能型控制器分娄：a) Perfection-L(简称L)型（经济型，光柱显示），h) Perfection-M（简称M）型（普通型，LED数码显示），c) Perfection-H (简称H)型（增强型，LCD液晶显示）。

2.2主要技术参数见表1表1主要技术参数2 .3主要技术性能2.3. l智能型控制器保护特性的电流整定值范围及准确度见表2。

❖ 知识就是财富 ❖ 丰富你的人生
71、既然我已经踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但Байду номын сангаас旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 75、内外相应，言行相称。——韩非
6、法律的基础有两个，而且只有两个……公平和实用。——伯克 7、有两种和平的暴力，那就是法律和礼节。——歌德
8、法律就是秩序，有好的法律才有好的秩序。——亚里士多德 9、上帝把法律和公平凑合在一起，可是人类却把它拆开。——查·科尔顿 10、一切法律都是无用的，因为好人用不着它们，而坏人又不会因为它们而变得规矩起来。——德谟耶克斯
万能式断路器介绍
谢谢你的阅读

配电设备进行控制和保护。
家庭用电领域的应用案例
家庭电路保护
断路器用于家庭电路中，作为过 载和短路保护装置，保障家庭用 电安全。
家电设备控制
断路器用于控制家电设备，如电 饭煲、洗衣机、空调等，通过通 断电路来控制设备的启动和停止 。
其他领域的应用案例
交通运输
在交通运输领域，断路器用于控制和 保护车辆、船舶和飞机上的电气设备 。
高效化
为了提高能源利用率和减少能源浪费，断路器技术正朝着高效化方向 发展，采用新型材料和优化结构设计，提高断路器的能效和可靠性。
未来断路器的发展方向
集成化
未来断路器将更加集成化，将多种功能集成于一个设备中，减少 设备数量和占地面积，同时提高设备的可靠性和安全性。
绿色环保
未来断路器将更加注重环保和节能，采用环保材料和节能设计，降 低能耗和排放，符合可持续发展要求。
断路器的工作原理
总结词
断路器的工作原理主要基于电流的热效应和磁场作用 。当电路中的电流超过预定值时，断路器内部的热元 件或电磁铁会产生动作，推动触点断开，从而切断电 路。
详细描述
断路器的工作原理基于电流的热效应和磁场作用。当电 路中的电流超过预定值时，断路器内部的热元件会因为 电流的热效应而发热变形，推动触点断开，切断电路。 同时，磁场作用也会在电流过载时产生吸力，使断路器 动作断开电路。此外，在短路情况下，短路电流会产生 很大的磁场力，迅速推动断路器的触点断开，切断电路 。通过这种工作原理，断路器能够在电流过载或短路时 自动切断电路，保护电路设备免受过流引起的损坏。
断路器的安装与使用
正确安装
按照产品说明书正确安装 断路器，确保接线牢固， 避免误操作导致设备损坏 或触电危险。
定期检查

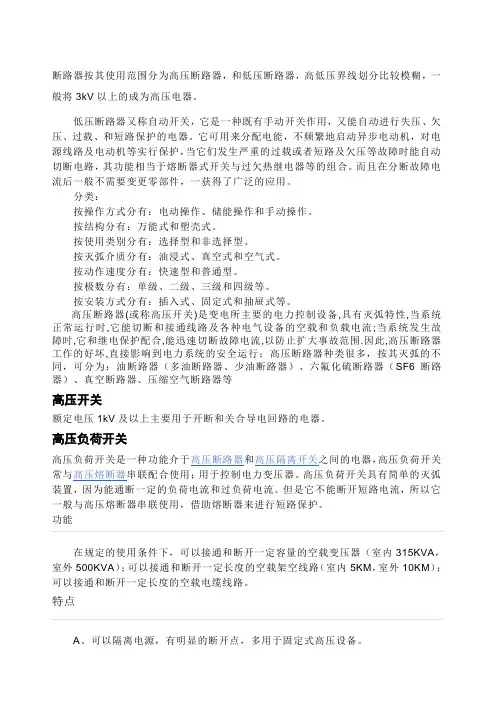

断路器按其使用范围分为高压断路器，和低压断路器，高低压界线划分比较模糊，一般将3kV以上的成为高压电器。

低压断路器又称自动开关，它是一种既有手动开关作用，又能自动进行失压、欠压、过载、和短路保护的电器。

它可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。

而且在分断故障电流后一般不需要变更零部件，一获得了广泛的应用。

分类：按操作方式分有：电动操作、储能操作和手动操作。

按结构分有：万能式和塑壳式。

按使用类别分有：选择型和非选择型。

按灭弧介质分有：油浸式、真空式和空气式。

按动作速度分有：快速型和普通型。

按极数分有：单级、二级、三级和四级等。

按安装方式分有：插入式、固定式和抽屉式等。

高压断路器(或称高压开关)是变电所主要的电力控制设备,具有灭弧特性,当系统正常运行时,它能切断和接通线路及各种电气设备的空载和负载电流;当系统发生故障时,它和继电保护配合,能迅速切断故障电流,以防止扩大事故范围.因此,高压断路器工作的好坏,直接影响到电力系统的安全运行；高压断路器种类很多，按其灭弧的不同，可分为：油断路器（多油断路器、少油断路器）、六氟化硫断路器（SF6断路器）、真空断路器、压缩空气断路器等高压开关额定电压1kV及以上主要用于开断和关合导电回路的电器。

高压负荷开关高压负荷开关是一种功能介于高压断路器和高压隔离开关之间的电器，高压负荷开关常与高压熔断器串联配合使用；用于控制电力变压器。

高压负荷开关具有简单的灭弧装置，因为能通断一定的负荷电流和过负荷电流。

但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。

功能在规定的使用条件下，可以接通和断开一定容量的空载变压器（室内315KVA，室外500KVA）；可以接通和断开一定长度的空载架空线路（室内5KM，室外10KM）；可以接通和断开一定长度的空载电缆线路。

万能式自动空气断路器原理讲解
1
课题7 船用万能式自动空气断路器
一、概述
2．船用万能式自动空气断路器
用途 A．开关作用：非频繁通断主电路，也可以通过分励按钮进 行远距离断电操作； B．多种保护作用：短路、过载和欠失压时自动切断主电路。
万能式自动空气断路器原理讲解
2
空气断路器
前排中：储能机构，上部—绿色为欠压脱扣器，蓝色为合闸线圈（合闸电磁 前铁排左）一，：赭控石制色器为分励脱扣器 前前排排右中：：储电能动机机构，，上上部部——绿—色绿为色分部励件脱扣为器与，欠蓝压色脱为扣合闸器线联圈合（使合用闸的电磁：铁欠）压，延赭时 后石前后排控接色排排断为右断制线路欠：路器端压电器器。子脱动本本。扣机体体器，（（上导导部电电机——构机绿，构色灭，万部弧能灭件室式弧自为，动室与进空欠出，气压线断进路脱排出器扣）原线器，理排讲联上解）合部使浅，用灰上的色部：部浅欠分灰压为色延二时次部控接分制线为器端二。子次。
而且使断开电路的时间延长。如果电路中通有强电流，则当扳断开
关的瞬时，在开关处将发生强大的火花，这种电火花容易转变为弧
光放电，亦称电弧。 2）灭弧室：在出现各种故障时，动、静触头分断，触头之间产生强 烈的电弧。灭弧室内的铁质栅片被磁化，产生吸力，把电弧引向灭
弧室，将电弧分隔成短弧，利用铁栅片对电弧的冷却，以提高电弧
11
二、空气断路器组成
断路器分为以下几个部分： 1、触头导电部件
支承、绝缘作用，由于预期短路电流较大，电弧能量强 等方面因素的影响，触头导电部分，被密封在一个腔体 内
万能式自动空气断路器原理讲解
二、空气断路器组成
1、触头导电部件
由主触头（断先、通后），副触头，弧触头（带电弧通断： 通先、断后）组成，都起通断主电路的作用；辅助触点通断控 制电路。动作顺序是：在合闸时，先接通弧触头，然后接通预 接触头，最后才是主触头；在分闸时，先断开主触头，然后是 预接触头，最后才是弧触头，电弧均产生在弧触头上，弧触头 要采用耐电弧、抗熔焊的材料制成，如铜或铜钨合金；主触头 要求采用良好的导电材料，如银钨合金；预接触头则采用紫铜 材料。
