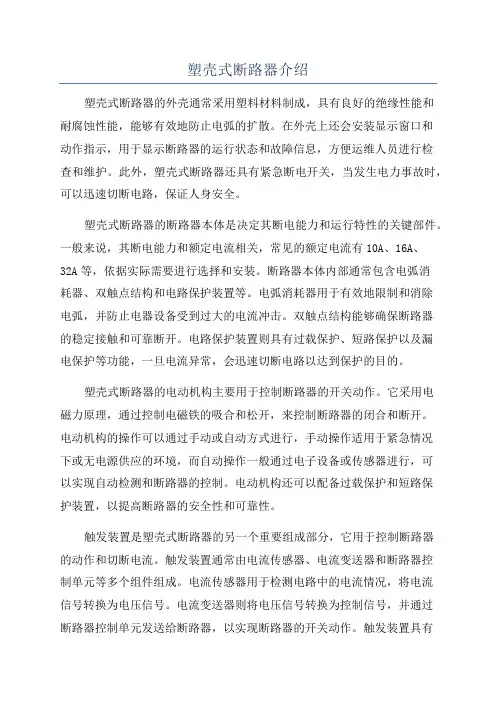

塑壳式断路器介绍塑壳式断路器的外壳通常采用塑料材料制成，具有良好的绝缘性能和耐腐蚀性能，能够有效地防止电弧的扩散。

在外壳上还会安装显示窗口和动作指示，用于显示断路器的运行状态和故障信息，方便运维人员进行检查和维护。

此外，塑壳式断路器还具有紧急断电开关，当发生电力事故时，可以迅速切断电路，保证人身安全。

塑壳式断路器的断路器本体是决定其断电能力和运行特性的关键部件。

一般来说，其断电能力和额定电流相关，常见的额定电流有10A、16A、32A等，依据实际需要进行选择和安装。

断路器本体内部通常包含电弧消耗器、双触点结构和电路保护装置等。

电弧消耗器用于有效地限制和消除电弧，并防止电器设备受到过大的电流冲击。

双触点结构能够确保断路器的稳定接触和可靠断开。

电路保护装置则具有过载保护、短路保护以及漏电保护等功能，一旦电流异常，会迅速切断电路以达到保护的目的。

塑壳式断路器的电动机构主要用于控制断路器的开关动作。

它采用电磁力原理，通过控制电磁铁的吸合和松开，来控制断路器的闭合和断开。

电动机构的操作可以通过手动或自动方式进行，手动操作适用于紧急情况下或无电源供应的环境，而自动操作一般通过电子设备或传感器进行，可以实现自动检测和断路器的控制。

电动机构还可以配备过载保护和短路保护装置，以提高断路器的安全性和可靠性。

触发装置是塑壳式断路器的另一个重要组成部分，它用于控制断路器的动作和切断电流。

触发装置通常由电流传感器、电流变送器和断路器控制单元等多个组件组成。

电流传感器用于检测电路中的电流情况，将电流信号转换为电压信号。

电流变送器则将电压信号转换为控制信号，并通过断路器控制单元发送给断路器，以实现断路器的开关动作。

触发装置具有高灵敏度、精确度和可靠性的特点，能够快速检测到异常情况并及时触发断路器的动作。

塑壳式断路器的工作原理是利用电磁原理和触发装置的功能，当电路中发生过载或短路时，触发装置能够检测到异常的电流，然后通过断路器控制单元发送命令，驱动电动机构使断路器迅速切断电流。

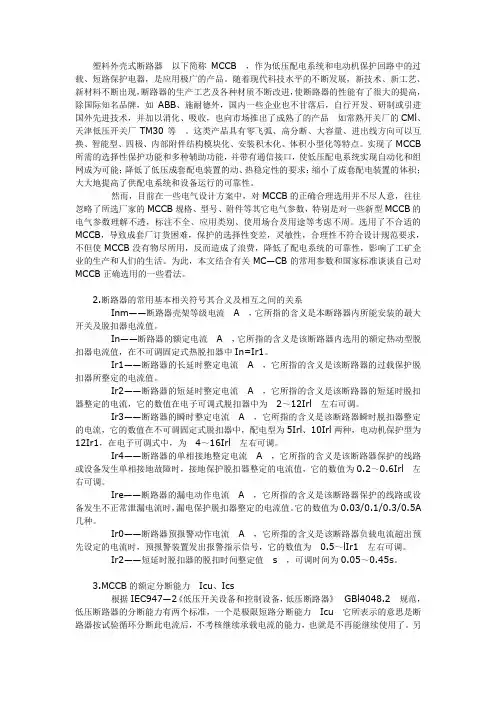

塑料外壳式断路器以下简称MCCB，作为低压配电系统和电动机保护回路中的过载、短路保护电器，是应用极广的产品。

随着现代科技水平的不断发展，新技术、新工艺、新材料不断出现，断路器的生产工艺及各种材质不断改进，使断路器的性能有了很大的提高，除国际知名品牌，如ABB、施耐德外，国内一些企业也不甘落后，自行开发、研制或引进国外先进技术，并加以消化、吸收，也向市场推出了成熟了的产品如常熟开关厂的CMl、天津低压开关厂TM30等。

这类产品具有零飞弧、高分断、大容量、进出线方向可以互换、智能型、四极、内部附件结构模块化、安装积木化、体积小型化等特点。

实现了MCCB 所需的选择性保护功能和多种辅助功能，并带有通信接口，使低压配电系统实现自动化和组网成为可能；降低了低压成套配电装置的动、热稳定性的要求；缩小了成套配电装置的体积；大大地提高了供配电系统和设备运行的可靠性。

然而，目前在一些电气设计方案中，对MCCB的正确合理选用并不尽人意，往往忽略了所选厂家的MCCB规格、型号、附件等其它电气参数，特别是对一些新型MCCB的电气参数理解不透，标注不全、应用类别、使用场合及用途等考虑不周。

选用了不合适的MCCB，导致成套厂订货困难，保护的选择性变差，灵敏性，合理性不符合设计规范要求，不但使MCCB没有物尽所用，反而造成了浪费，降低了配电系统的可靠性，影响了工矿企业的生产和人们的生活。

为此，本文结合有关MC—CB的常用参数和国家标准谈谈自己对MCCB正确选用的一些看法。

2.断路器的常用基本相关符号其合义及相互之间的关系Inm——断路器壳架等级电流A，它所指的含义是本断路器内所能安装的最大开关及脱扣器电流值。

In——断路器的额定电流A，它所指的含义是该断路器内选用的额定热动型脱扣器电流值，在不可调固定式热脱扣器中In=Ir1。

Ir1——断路器的长延时整定电流A，它所指的含义是该断路器的过载保护脱扣器所整定的电流值。

Ir2——断路器的短延时整定电流A，它所指的含义是该断路器的短延时脱扣器整定的电流，它的数值在电子可调式脱扣器中为2～12Irl左右可调。

浅谈塑壳断路器一、断路器的组成及作用二、断路器的工作原理三、断路器的制造工艺四、断路器的基本特性参数五、断路器的使用与选型一断路器的组成及作用1.1、断路器的组成1.2、断路器的作用1.1、断路器的组成断路器一般由触头系统、灭弧系统、接线端子、操作机构、脱扣器、外壳等构成。

1.2、断路器的作用低压断路器也称为自动空气开关，它功能相当于刀闸开关、过流继电器、热继电器及漏电保护器等电器部分或全部的功能总和，是低压配电网中一种重要的保护电器。

它最主要作用就是切断和接通负载电路，以及切断故障电路，在系统发生故障时能与保护装置和自动装置相配合,迅速切断故障电流防止事故扩大，从而保证系统安全运行。

二断路器的工作原理。

L1L2L32143567低压断路器工作原理图1-主触点2-自由脱扣机构3-过电流脱扣器4-分励脱扣器5-热脱扣器6-欠电压脱扣器7-停止按钮三断路器的制造工艺3.1 分励脱扣器3.2 辅助触头3.3 欠电压脱扣器3.1、分励脱扣器分励脱扣器本质上就是一个分闸线圈加脱扣器。

热脱扣和电磁脱扣也用这个脱扣器。

给分励脱扣线圈加上规定的电压，断路器就脱扣而分闸。

分励脱扣器是一种远距离操纵分闸的附件。

当电源电压等于额定控制电源电压的70％-110％之间的任一电压时，就能可靠分断断路器。

分励脱扣器是短时工作制，线圈通电时间一般不能超过1S，否则线会被烧毁。

塑壳断路器为防止线圈烧毁，所以在控制回路里要串接一个断路器的常闭接点，断路器脱扣后切断分励脱扣线圈的电流。

断路器分励脱扣后是不能立刻远控合闸的，也不能直接手动合闸，必须将断路器扣后才能合闸，3.2、辅助触头是与断路器的主电路分、合机构机械上连动的触头，接在断路器的控制电路中通过断路器的分合，对其相关电器实施控制或联锁，例如向信号灯、继电器等输出信号。

塑壳断路器壳架等级额定电流100A为单断点转换触头，225A及以上为桥式触头结构，约定发热电流为3A；壳架等级额定电流400A及以上可装两常开、两常闭，约定发热电流为6A。

塑壳式断路器介绍塑壳式断路器，又称为塑壳断路器，是一种常见的电气设备保护装置。

它主要用于保护电源系统免遭过载和短路的损害，同时也可用于对电路进行隔离和切换操作。

塑壳式断路器具有结构简单、安装方便、使用可靠等特点，广泛应用于工业、商业和民用领域。

塑壳式断路器的外壳通常采用绝缘塑料材料制成，以实现对电气设备的保护和隔离。

外壳能够有效防止外部环境因素对断路器的影响，如湿气、尘土、化学物质等。

该外壳使得断路器能够长期在恶劣环境下运行，提高了设备的可靠性和耐久性。

塑壳式断路器的主要构造包括外壳、操作机构、弧室和电气连接。

外壳为塑料制成，内设有操作机构，可以通过手动或自动方式进行操作。

操作机构是控制断路器的开合动作的核心部分，一般由弹簧机构、触发机构和位移机构组成。

弧室是用来吸收电弧能量并保持弧长度的稳定，从而防止电弧蔓延和对设备产生不良影响。

电气连接则用于连接断路器与外部电路，通常使用导电材料制成，以保证电流的顺利通过。

塑壳式断路器的工作原理基于电动原理和热电原理。

当电路发生过载或短路时，电路中的电流会急剧增大，超过了断路器的额定电流。

此时，断路器会通过触发机构自动感知电流的异常，并迅速切断电路，阻止电流的继续流动。

在切断电路的同时，断路器内部的弧室会吸收电弧生成的能量，并使其迅速熄灭，以防止弧电压和热量对引线和电路产生损害。

当故障排除后，可以通过操作机构重新闭合断路器，使电流恢复正常。

塑壳式断路器具有许多优点。

首先，它具有结构简单、体积小、重量轻的特点，适用于各种空间要求。

其次，它的操作灵活方便，可以手动或自动控制，适应不同的应用场景。

此外，塑壳式断路器具有额定电流范围广、断开容量大、可靠性高等特点，保证了电气设备的安全运行。

最后，塑壳式断路器的成本相对较低，使用寿命较长，易于维护和更换。

总之，塑壳式断路器是一种普遍应用的电气设备保护装置。

它以其结构简单、安装方便、使用可靠等特点，有效保护电源系统免受过载和短路的损害，同时也可以隔离和切换电路。
