《常用低压电器介绍》PPT课件

图 4-6 HK (a) 内部结构； (b) 图形符号
对于照明和电热负载，可选用额定电压220 V或250 V，额定电流大于所有负载额定电流的开关。对于电动机的控制，可选用额定电流大于电动机额定电流３倍的开关。
胶盖刀开关的型号(HK 2—□/□)
安装和使用胶盖开关时应注意下列事项：
(1)电源进线应接在静触头一边的进线端（进线座应在上方），用电设备应接在动触头一边的出线端。这样，当开关断开时，闸刀和熔体均不带电，以保证更换熔体时的安全。（上进下出）
第1章常用低压电器
4.1 低压电器的基础知识 4.2 低压开关 4.3 熔断器 4.4 接触器 4.5 继电器 4.6 主令电器 4.7 常用其它低压电器
低压电器图片
HK系列刀开关带熔断器刀开关
带熔断器刀开关
三相刀开关
三相刀开关
防爆刀开关
自动电源转换开关万能转换开关
可逆转换开关
各种类型按钮按钮
（2）有填料螺旋式熔断器：它由瓷帽、熔管、瓷套及瓷座等组成。熔管是一个瓷管，内装熔体和灭弧介质石英砂，熔体的两端焊在熔管两端的金属盖上，其一端标有不同颜色的熔断指示器，当熔体熔断时指示器弹出，便于发现并更换同型号的熔管。有填料螺旋式熔断器外形结构如图4-12所示。
图4-12 有填料螺旋式熔断器 (a) 外型； (b) 结构
交流接触器线圈在其额定电压的85%～105%时，能可靠地工作。电压过高，则磁路趋于饱和，线圈电流将显著增大，线圈有被烧坏的危险；电压过低，则吸不牢衔铁，触头跳动，不但影响电路正常工作，而且线圈电流会达到额定电流的十几倍，使线圈过热而烧坏。因此，电压过高或过低都会造成线圈发热而烧毁。
灭弧措施主要有以下几种： (1)拉长电弧：依靠触点的分开，机械地拉长

低压断路器主令电器资料课件

清理灰尘
用干燥的布擦拭主令电器表面，去除灰尘和污垢。
日常维护与保养
• 检查接线：定期检查接线是否松动，如有需要紧固接线。
日常维护与保养
润滑操作机构
定期为主令电器的操作机构添加润滑油，确保动作灵活。
更换磨损零件
如发现主令电器的零件磨损严重，应及时更换，防止故障发生。
保持环境清洁
保持主令电器所在的环境清洁，防止灰尘和污垢积累。
通过在住宅小区的电气系统中应用低压断路器主令电器，可以大大提高用电的安全性和可靠性，降低电路故障率，提升住户的生活品质。
实际应用案例三：某大型商场的电源控制回路
案例概述
某大型商场的电源控制回路采用了低压断路器主令电器，以确保电源的安全和稳定。
应用分析
在商场的电源控制回路中，低压断路器主令电器起到了关键的作用。它能够实时监测和控制电源的通断，防止过载、短路等故障对设备造成损坏。同时，它还可以实现远程控制和监测，为商场的运营和管理提供了更加便捷和智能的方式。
分类与用途
分类
根据结构和工作原理，低压断路器主令电器可分为塑壳式和万能式两类。
用途
用于控制低压电路的通断，实现电路的保护和隔离，广泛应用于建筑、工业、家用电器等领域。
CHAPTER 02
低压断路器主令电器的选型与应用
选型原则
额定电流与电压
选择合适的额定电流和电压，以确保电器能够承受正常工作负载，并保证安全性能。
1 2 3
动作原理
继电器是通过感应电流的变化来工作的，而低压断路器主令电器是通过机械机构来工作的。
触点容量
继电器的触点容量通常较小，适用于较小的负载，而低压断路器主令电器的触点容量较大，适用于较大的负载。

低压电器-低压断路器38页PPT

低压断路器的主要组成部分及作用
➢ 主触头系统
用于接通与分断主电路
➢ 辅助触头
用于接通与分断控制电路
➢ 灭弧室
熄灭主触头系统在分断电路时产生的电弧
➢ 脱扣器
接受外来信号并传送给操作机构
➢ 开关机构
控制主触头及辅助触头的断开与闭合
低压断路器的典型产品分析
➢ 万能式低压断路器有一个钢制框架，所有部件都安装于框架上，具有多种操作方式、多种保护形式和多种接线方式以及较多的辅助触头
过载时热式脱扣器动作，为长延时反时限特；短路时电磁式脱扣器动作，为瞬时动作特性
低压断路器的典型产品分析
➢ DW15万能式低压断路器 • 脱扣器 C 过电流脱扣器 2）选择型断路器
采用半导体脱扣器，为三段保护特性。长延时
三段保护特性短延时瞬时
DW15系列断路器半导体脱扣器原理框图
DZ20塑壳式断路器
按规定条件，对配电线路、电动机或其它用电设备实行通断操作并起保护作用。即当电路中出现过载、短路或欠压等情况时能自动分断电路的开关电器，是保护方案最多、结构最复杂的低压电器 ➢ 分类 • 按结构分：万能式与塑壳式 • 按用途分：配电线路保护用、电机保护用、
照明线路保护用与漏电保护用断路器
低压断路器的用途、工作原理与分类
DZ15L漏电保护断路器
➢ 结构
由DZ15塑壳式断路器加装零序电流互感器、漏电脱扣器、测试检查用电阻器和按钮组成
➢ 工作原理
零序电流互感器有一个环形铁心，三相电源线穿过铁心，环形铁心上还绕有二次绕组，其输出端与漏电脱扣器线圈相联接
DZ15L漏电保护断路器工作原理图
DZ15L漏电保护断路器
➢ 无漏电时 ➢ 漏电时

低压断路器ppt课件

2、熔断器的主要特性 t
（1）安-秒特性熔断器熔体熔断的电流值与熔断时间的关系称为熔断器的保护特性曲线，也称为熔 0 I 断器的安-秒特性。图1-15 （2）极限分断能力在一定条件下切断短路电流的极限能力
fN
I
熔断器的安-秒特性
34
熔断器的选择
熔断器的类型选择:根据线路要求、适用场合和安装条件选择；熔断器的额定电压选择:应大于或等于实际电路的工作电压；熔断器额定电流选择:应大于等于所装熔体的额定电流。熔体电流选择：（1）对于照明线路或电阻炉等电阻性负载，熔体的额定电流应大于或等于电路的工作电流，即 IFN≥IMN

1
2.低压断路器的分类按结构型式可分: 为塑壳式、万能式、限流式、直流快速式、灭磁式、漏电保护式按操作方式分: 人力操作式、动力操作式、储能操作式按极数分: 单极、二极、三极、四极式按安装方式又可分: 固定式、插入式、抽屉式按断路器在电路中的用途可分: 配电用断路器、电动机保护用断路器、其他负载用断路器
12
低压断路器的常见故障及处理方法
故障现象可能原因处理方法
欠压脱扣器无电压或线圈损坏不能合闸
储能弹簧变形反作用弹簧力过大
检பைடு நூலகம்施加电压或更换线圈
更换储能弹簧重新调整
操作机构不能复位再扣
热脱扣器双金属片损坏电流达到整定值，电磁脱扣器的衔铁与铁心距离断路器不动作太大或电磁线圈损坏主触头熔焊启动电动机时断路器立即分断断路器闭合后一定时间自行分断电磁脱扣器瞬时整定值过小
38
熔断器类型选用
对于小容量电动机或照明线路，一般考虑过电流保护，应选较小熔化系数的熔体材料，如铅锡合金或 RC1A系列熔断器；对于大容量电动机或照明线路，除考虑过电流保护外还要考虑短路时的分断短路电流的能力，预期短路电流较小时，可选用熔体为铜质的RC1A系列和熔体为锌质的RM10系列熔断器，预期短路电流较大时，宜选用具有高分断能力的RL6系列螺旋式熔断器，预期短路电流很大时，需选用具有更高分断能力的RT12或RT14系列熔断器。

常用低压电器ppt课件

1.作用:用于接通或断开辅助电路的，靠手动。 2.结构：
触点1 触点2
1—常闭触点或动断触点 2—常开触点或动合触点
经营者提供商品或者服务有欺诈行为的，应当按照消费者的要求增加赔偿其受到的损失，增加赔偿的金额为消费者购买商品的价款或接受服务的费用
结
构1 符号
2 3
经营者提供商品或者服务有欺诈行为的，应当按照消费者的要求增加赔偿其受到的损失，增加赔偿的金额为消费者购买商品的价款或接受服务的费用
5.7 电气控制系统
通过开关、按钮、继电器、接触器等电器触点的
接通或断开来实现电动机各种运转形式的控制称做继电—接触器控制。
典型的控制环节有点动控制、单向自锁运行控制、正反转控制、行程控制、时间控制等。
电动机在使用过程中由于各种原因可能会出现一些
异常情况，如电源电压过低、电动机电流过大、电动机定子绕组相间短路或电动机绕组与外壳短路等等，如不及时切断电源则可能会对设备或人身带来危险，因此必须采取保护措施。
电动机的继电—接触器控制电路中，常用的保护环节有短路保护、过载保护、零压保护和欠压保护等。
~
双金属片常闭触头
2、工作原理
发热元件
杠杆
结构原理图
发热元件接入电机主电路，若长时间过载，双金属片被加热。因双金属片的下层膨胀系数大，使其向上弯曲，杠杆被弹簧拉回，常闭触点断开。
经营者提供商品或者服务有欺诈行为的，应当按照消费者的要求增加赔偿其受到的损失，增加赔偿的金额为消费者购买商品的价款或接受服务的费用
经营者提供商品或者服务有欺诈行为的，应当按照消费者的要求增加赔偿其受到的损失，增加赔偿的金额为消费者购买商品的价款或接受服务的费用

低压配电电器的使用及维修ppt课件

开启式负荷开关分为两极和三极两种，两极式产品
的额定电压为220V，三极式产品的额定电压为380V。
低压配电电器的使用及维修
25
第三节负荷开关和熔断器式刀开关
2.封闭式负荷开关
主要由触头及灭弧系统、熔断器以及操作机构等三部分组成。
封闭式负荷开关配用的熔断器，额定电流为60A及以下者，
配用瓷插式熔断器；额定电流100A及以上者，配用无填料封闭管
整个系列的断路器均可设短路保护用的电磁脱扣器和过载保护用
的热脱扣器。其结构与DZ10系列大体相同，只是DZ5-10 和DZ5-20
两种产品采用桥式双断低器压配触电电头器的使，用及所维修以是直动式结构。
12
第一节低压断路器
四、维修
（一）维护
断路器在使用期内用尽量做到：
（1）在断路器投入使用前应将各磁铁工作面的防锈油酯抹
要使开关合闸的原理和要使开关分闸的原理。
低压配电电器的使要技术参数
（一）额定电压和额定绝缘电压（额定绝缘电压往往高于额
定电压，但有时两者一致。）；
（二）额定电流；
（三）极限分断能力；
（四）动作时间：主要是指切断故障电流所需时间。一般低压断路器固有动作时间为20～70ms，全部动作时间为100～300ms；直流快速开关的固有动作时间为 1～10ms，全部动作时间为20～30ms；交流限流开关的动作时间，按在短路电流未达到峰值之前就将电路切断这一要求来看，应当小于5ms。
刀不宜太长，否则会影响电动力的吹弧效果。
低压配电电器的使用及维修
23
第三节负荷开关和熔断器式刀开关
3.刀开关主要技术参数
（1）额定电压；
（2）额定电流；

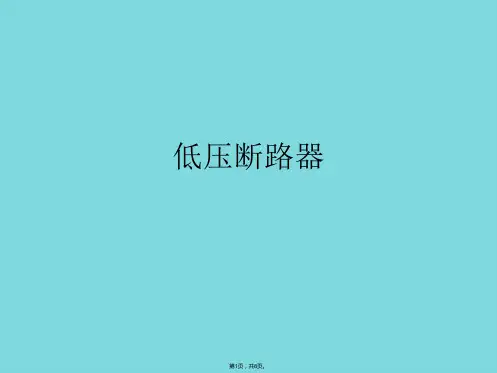

低压断路器(共8张PPT)

第5页，共8页。
(4)、低压断路器的图形符号和文字符号
QF
第6页，共8页。
(5)、低压断路器的主要技术参数
•额定电压脱扣器是断路器的感测元件，当电路出现故障时，脱扣器收到信号后，经脱扣机构动作，使触点分断。
断路器DW17系列-1
•额定电流 (4)、低压断路器的图形符号和文字符号
(4)、低压断路器的图形符号和文字符号作用：用于电动机和其他用电设备的电路中，在正常情况下，它可以分断和接通工作电流；
•触点系统和灭弧装置：用于接通和分断主电路，为了加强灭弧能力，在主触点处装有灭弧装置。
•脱扣器是断路器的感测元件，当电路出现故障时，脱扣器收到信号后，经脱扣机构动作，使触点分断。
①欠压脱扣器
②过电流脱扣器
③过载脱扣器
•脱扣机构和操作机构是断路器的机械传动部件，当脱扣结构接收到信号后由断路器切断电路。
第8页，共8页。
•极数脱扣器是断路器的感测元件，当电路出现故障时，脱扣器收到信号后，经脱扣机构动作，使触点分断。
断路器DW17系列-1 还可用于不频繁地接通、分断负荷的电路，控制电动机的运行和停止。
•脱扣器型作用：用于电动机和其他用电设备的电路中，在正常情况下，它可以分断和接通工作电流；
(4)、低压断路器的图形符号和文字符号 (4)、低压断路器的图形符号和文字符号
•整定电流范围 •分断能力 •动作时间等
第7页，共8页。
断路器DW17系列-1
DW17系列万能式断路器
一、适用范围 DW17系列万能式断路器(以下简称断路器)适用于交流50Hz、电压400V、
690V ；电流至4000A的配电网络中，用来分配电能和用作配电线路及电源免受过载、欠电压、短路等保护之用。同时在正常条件下可作为线路的不频繁转换之用。 1250A以下的断路器在交流50Hz、电压400V网络中可用来作电动机的过载、短路保护，同时在上述条件下也可作为电动机的不频繁起动之用

高低压配电设备ppt课件.ppt

额定容量： • 额定容量是一个表现功率的惯用值，它是
表征传输电能的大小，以 KVA 或 MVA表示，当对变压器施加额定电压时，根据它来确定在规定条件下不超过温升限值的额定电流。由于电力变压器的效率极高，规定一次、二次侧容量相同。变压器容量计算公式：
P=1.732×U×I×COSФ
病原体侵入机体，消弱机体防御机能，破坏机体内环境的相对稳定性，且在一定部位生长繁殖，引起不同程度的病理生理过程
电流互感器在正常运行时，二次绕组的感应电动
势不超过几十伏。如果二次侧开路，一次电流完
全变为励磁电流，引起铁芯内磁通剧增，铁芯处
于高度饱和状态，加之二次绕组的匝数很多，会
在二次绕组两端产生很高（甚至可达数千伏）的
电压，不但可能烧毁二次绕组的绝缘，而且将严
重危及人身安全。因此，电流互感器二次侧开路
是绝对不允许的。
病原体侵入机体，消弱机体防御机能，破坏机体内环境的相对稳定性，且在一定部位生长繁殖，引起不同程度的病理生理过程
●电压互感器柜（PT柜）
（电压互感器、熔断器、避雷器）＊提供操作和控制电源。＊电压测量，提供测量表计的电压回路。＊继电保护的需要，如母线绝缘、过压、欠
压、等。
病原体侵入机体，消弱机体防御机能，破坏机体内环境的相对稳定性，且在一定部位生长繁殖，引起不同程度的病理生理过程
• 按工作频率范围分为低频变压器、中频变压器、高频变压器
• 按绝缘冷却方式分为油浸式变压器；干式变压器；充气变压器等。油浸式变压器又分为油浸自冷式、油浸风冷式和强迫油循环风冷（或水冷）式三种类型。
变压器
变压器的分类： • 按其用途不同，有电源变压器、电力变压器，调

常用低压电器元件详解ppt课件

Page 26
整理版课件
1．低压断路器的功能
低压断路器是将控制电器和保护电器的功能合为一体的电器，其图形及文字符号如图2-6所示。在正常条件下，它常作为不频繁接通和断开的电路以及控制电动机的启动和停止。它常用做总电源开关或部分电路的电源开关。
Page 27
整理版课件
Page 28
图2-5 低压断路器
Page 11
整理版课件
③ 分断负载时，要尽快拉闸，以减小电弧的影响。
Page 12
整理版课件
④ 使用三相刀开关时，应保证合闸时三相触头同时合闸，若有一相没有合闸或接触不良，会造成电动机因缺相而烧毁。
⑤ 更换保险丝，应该在开关断电的情况下进行，不能用铁丝或者铜丝代替保险丝。
Page 13
Page 42
整理版课件
（1）装置式断路器。（2）万能式断路器。（3）智能化断路器
Page 43
整理版课件
4．断路器的技术参数
（1）额定工作电压。（2）额定工作电流。（3）短路通断能力。（4）电气寿命和机械寿命。
Page 44
整理版课件
5．低压断路器的选用原则
（1）应根据线路对保护的要求确定断路器的类型和保护形式，如万能式或塑壳式断路器，通常电流在600A 以下时多选用塑壳式断路器，当然，现在也有塑壳式断路器的额定电流大于600A。
图2-3 组合开关
整理版课件
1．组合开关的功能
组合开关一般在交流50Hz、380V以下或直流220V以下的电气线路中，用于手动不频繁地接通和分断电路、接通电源和负载、测量三相电压、改变负载的连接方式，控制小容量电动机正反转、星形—三角形启动、变速换向等场合。

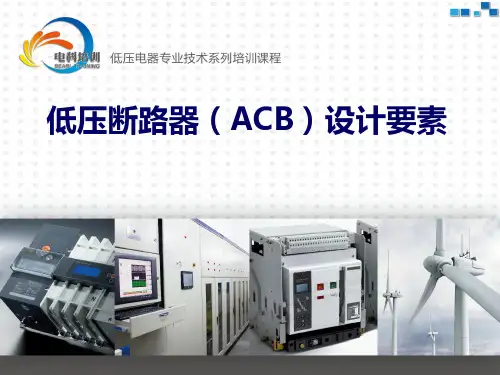

低压断路器ACB设计要素陈培国精品PPT课件

低压断路器（ACB）设计要素
目录
1 万能式断路器基本要素的确定
2 万能式断路器总体方案的确定
3
万能式断路器主要部件的设计要点
万能式断路器基本要素的确定
使用类别的确定过电流保护装置方案基本用途的确定
万能式断路器总体方案的确定
相同距离的选择外形尺寸的初步确定
万能式断路器主要部件的设计要点
触头灭弧系统设计要点
谢谢大家
荣幸这一路，与你同行
It'S An Honor To Walk With You All The Way
演讲人：XXXXXX 时间：XX年XX月XX日
✓ 触头档数选择 ✓ 多回路并联数量的确定 ✓ 触头主弹簧设计的要求 ✓ 动触头转动点的正确设置 ✓ 开据的选择 ✓ 超程的确定原则
万能式断路器主要部件的设计要点
触头灭弧系统设计要点
✓ 软连接材质的选择 ✓ 主触头材料的选择 ✓ 进出线结构方式的确定 ✓ 导电材质的选择 ✓ 灭弧室设计要点 ✓ 主触头寿命指示
万能式断路器主要部件的设计要点
智能控制器设计要求
✓ 过载保护要求 ✓ 短路保护要求 ✓ 互感器的要求 ✓ 控制器遥控复位 ✓ 智能控制器的缺陷
万能式断路器主要部件的设计要点
二次回路接插件设计要点源自✓ 多回路 ✓ 立体布置 ✓ 互换性
万能式断路器主要部件的设计要点
欠压（失压）脱扣器设计要点
✓ 型式：助吸或自吸 ✓ 动作力 ✓ 维持电流 ✓ 电老化
万能式断路器主要部件的设计要点
电动操作机构设计要点
✓ 宽度小 ✓ 堵转矩大 ✓ 噪音小
结束语
当你尽了自己的最大努力时，失败也是伟大的，所以不要放弃，坚持就是正确的。
When You Do Your Best, Failure Is Great, So Don'T Give Up, Stick To The End

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

压断路器工作原理
❖ 1-主触点； ❖ 2-搭钩； ❖ 3-过流脱扣器； ❖ 4-分励脱扣器； ❖ 5-发热元件； ❖ 6-欠压脱扣器； ❖ 7-按钮
精选课件ppt
8
自动空气断路器(自动开关)
可实现短路、过载、失压保护。
释放弹簧
锁钩过流脱扣器
欠压脱扣器
主触点手动闭合
连杆装置衔铁释放
精选课件ppt
1
2.低压断路器的分类
按结构型式可分: 为塑壳式、万能式、限流式、直流快速式、灭磁式、漏电保护式
按操作方式分: 人力操作式、动力操作式、储能操作式
按极数分: 单极、二极、三极、四极式
按安装方式又可分: 固定式、插入式、抽屉式
按断路器在电路中的用途可分: 配电用断路器、电动机保护用断路器、其他负载用断路器
低压断路器
❖ 定义：能够接通、承载及分断正常电路条件下的电流，也能在规定的非正常电路条件（过载、短路）下接通、承载一定时间和分断电流的开关电器。
❖ 低压断路器从它的结构、用途和所具备的功能分为万能式断路器和塑料外壳式断路器两大类，目前我国万能式断路器主要生产有DWl5、DWl6、 DWl7(ME)、DW45等系列，塑壳断路器主要生产有 DZ20、CMl、TM30等系列。断路器都是由本体和附件组成。
❖ (6)断路器欠电压脱扣器额定电压=线路额定电压。
精选课件ppt
10
例：用低压断路器控制一台型号为Y132S－4的三相异步电动机，
电动机的额定功率为5.5kW，额定电压为380V，额定电流为
11.6A，启动电流为额定电流的7倍，试选择断路器的型号和规格。
解：
（1）确定断路器的种类：确定选用DZ5－20型低压断路器。
Ｍ—无填料密封管式
Ｔ—有填料密封管式
Ｓ—快速式
Ｚ—自复式
精选课件ppt
15
熔断器的种类
熔断器的种类主要有： ①插入式熔断器 ②无填料封闭管式熔断器 ③有填料封闭管式熔断器 ④螺旋式熔断器 ⑤半导体器件保护用熔断器 ⑥自复式熔断器
精选课件ppt
16
熔断器型号及含义
□ □ □－ □ / □
熔体额定电流（A）
熔断器额定电流（A）设计代号
Ｃ—瓷插式
Ｌ—螺旋式
精选课件ppt
12
低压断路器的常见故障及处理方法
故障现象
可能原因
欠压脱扣器无电压或线圈损坏
不能合闸
储能弹簧变形反作用弹簧力过大
操作机构不能复位再扣
热脱扣器双金属片损坏
电流达到整定值，电磁脱扣器的衔铁与铁心距离断路器不动作太大或电磁线圈损坏
主触头熔焊
启动电动机时断电磁脱扣器瞬时整定值过小
路器立即分断
精选课件ppt
2
精选课件ppt
3
精选课件ppt
4
低压断路器的结构
❖ 低压断路器主要有触点系统、灭弧装置、保护装置、和传动机构等组成。
❖ 保护装置和传动机构组成脱扣器。
❖ 低压断路器符号
❖
QA
精选课件ppt
5
3.低压断路器结构及原理
热脱扣器
按钮电磁脱扣器
符号
QF
接线柱
DZ5系列断路器有三对主触头，一对常开辅助触头和一对常闭辅助触头。
（2）确定热脱扣器额定电流：选择热脱扣器的额定电流为15A，
相应的电流整定范围为10～15A。
（3）校验电磁脱扣器的瞬时脱扣整定电流：电磁脱扣器的瞬时
脱扣整定电流为
Iz＝10×15＝150A
而
KIst=1.7×7×11.6=138A
满足Iz≥KIst，符合要求。
（4）确定低压断路器的型号规格：应选用DZ5－20/330。
精选课件ppt
11
低压断路器的安装与使用（1）低压断路器应垂直安装，电源线应接在上端，负载接在下端。（2）低压断路器用作电源总开关或电动机的控制开关时，在电源进线侧必须加装刀开关或熔断器等，以形成明显的断开点。（3）低压断路器使用前应将脱扣器工作面上的防锈油脂擦净，以免影响其正常工作。同时应定期检修，清除断路器上的积尘，给操作机构添加润滑剂。（4）各脱扣器的动作值调整好后，不允许随意变动，并应定期检查各脱扣器的动作值是否满足要求。（5）断路器的触头使用一定次数或分断短路电流后，应及时检查触头系统，如果触头表面有毛刺、颗粒等，应及时维修或更换。
更换脱扣器
调高整定值至规定值
调整触头压力或更换弹簧
更换触头或修整接触面
重新拧紧
13
熔断器
❖ 熔断器是电网和用电设备的安全保护电器之一，是用来进行短路保护的器件。当通过熔断器的电流大于一定值（通常是熔断器的熔断电流）时能依靠自身产生的热量，是特制的金属（熔体）熔化而自动分断电路。
精选课件ppt
电磁脱扣器的某些零件损坏
断路器闭合后一定时间自行分断
热脱扣器整定值过小
触头压力过小
断路器温升过高触头表面过分磨损或接触不良
两个导电零件链接螺精选钉课松件动ppt
处理方法检查施加电压或更换线圈
更换储能弹簧重新调整
调整再扣接触面至规定值更换双金属片
调整衔铁与铁心的距离或更换断路器
检查原因并更换主触头调高整定值至规定值
14
熔断器结构
❖ 熔断器由熔体和支持件构成。
❖ 熔体丝状或片状，熔体材料通常有两种，一种是由铅锡合金、锌等低熔点的金属制成，这种熔体不易灭弧，多用于小电流电路；另一种是由银、铜等较高熔点的金属制成，易于灭弧，多用于大电流电路。
❖ 支持件是指放置熔体的绝缘管或绝缘底座，通过支持件把熔体和外电路联系起来。
动画
自动空气断路器原理图
精选课件ppt
9
断路器的保护及选择要点
❖ 额定电流在600A以下，且短路电流不大时，可选用塑壳断路器；额定电流较大，短路电流亦较大时，应选用万能式断路器。一般选用原则为： (1)断路器额定电流≥负载工作电流； (2)断路器额定电压≥电源和负载的额定电压； (3)断路器脱扣器额定电流≥负载工作电流； (4)断路器极限通断能力≥电路最大短路电流； (5)线路末端单相对地短路电流/断路器瞬时(或短路时)脱扣器整定电流≥1.25；
按下绿色“合”按钮时接通电路；按下红色“分”按钮时切断电路；
当电路出现短路、过载等故障时，精断选路课件器pp会t 自动跳闸切断电路。
6
4.低压断路器的符号及型号含义
DZ 5－ □ / □ □ □ 塑壳式断路器
设计序号额定电流
极数
0－无辅助触头 2－有辅助触头
0－无脱扣器 1－热脱扣器式 2－电磁脱扣式 3－复式
