查看文章视频接口大全(HDMI、DVI、VGA、RGB、分量、S端子、USB接口) 1.S端子标准S端子标准S端子连接线音频复合视频S端子色差常规连接示意图S端子（S-Video）是应用最普遍的视频接口之一，是一种视频信号专用输出接口。
常见的S端子是一个5芯接口，其中两路传输视频亮度信号，两路传输色度信号，一路为公共屏蔽地线，由于省去了图像信号Y与色度信号C的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤，可有效防止亮度、色度信号复合输出的相互串扰，提高图像的清晰度。
一般DVD或VCD、TV、PC都具备S端子输出功能，投影机可通过专用的S端子线与这些设备的相应端子连接进行视频输入。
显卡上配置的9针增强S端子，可转接色差S端子转接线欧洲插转色差、S端子和AV与电脑S端子连接需使用专用线，如VIVO线2.VGA接口DVI接口正在取代VGA，图为DVI转VGA的转接头VGA是Video Graphics Adapter的缩写，信号类型为模拟类型，视频输出端的接口为15针母插座，视频输入连线端的接口为15针公插头。
VGA端子含红（R）、黄（G）、篮（B）三基色信号和行（HS）、场（VS）扫描信号。
VGA 端子也叫D-Sub接口。
VGA接口外形象“D”，其具备防呆性以防插反，上面共有15个针孔，分成三排，每排五个。
VGA接口是显卡上输出信号的主流接口，其可与CRT显示器或具备VGA接口的电视机相连，VGA接口本身可以传输VGA、SVGA、XGA等现在所有格式任何分辨率的模拟RGB+HV信号，其输出的信号已可和任何高清接口相貔美。
VGA转DVI线，可用在没有VGA接口的设备上目前VGA接口不仅被广泛应用在了电脑上，投影机、影碟机、TV等视频设备也有很多都标配此接口。
很多投影机上还有BGA输出接口，用于视频的转接输出。
3.分量视频接口3RCA连接线标准的3RCA线头分量视频接口也叫色差输出/输入接口，又叫3RCA。

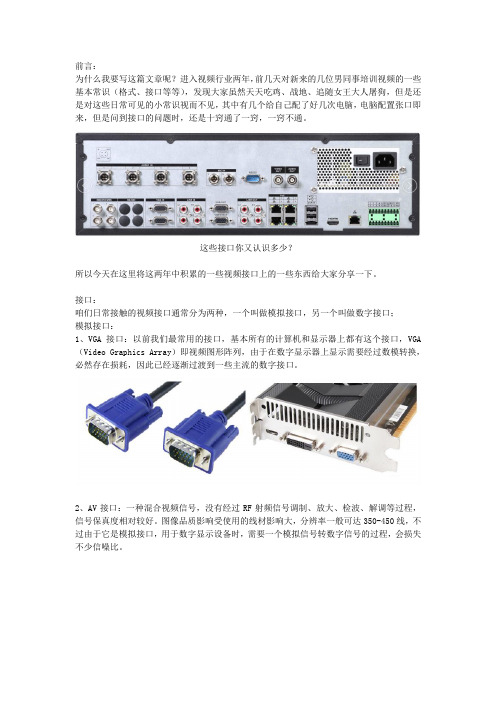

前言：为什么我要写这篇文章呢？进入视频行业两年，前几天对新来的几位男同事培训视频的一些基本常识（格式、接口等等），发现大家虽然天天吃鸡、战地、追随女王大人屠狗，但是还是对这些日常可见的小常识视而不见，其中有几个给自己配了好几次电脑，电脑配置张口即来，但是问到接口的问题时，还是十窍通了一窍，一窍不通。
这些接口你又认识多少？所以今天在这里将这两年中积累的一些视频接口上的一些东西给大家分享一下。
接口：咱们日常接触的视频接口通常分为两种，一个叫做模拟接口，另一个叫做数字接口；模拟接口：1、VGA接口：以前我们最常用的接口，基本所有的计算机和显示器上都有这个接口，VGA （Video Graphics Array）即视频图形阵列，由于在数字显示器上显示需要经过数模转换，必然存在损耗，因此已经逐渐过渡到一些主流的数字接口。
2、AV接口：一种混合视频信号，没有经过RF射频信号调制、放大、检波、解调等过程，信号保真度相对较好。
图像品质影响受使用的线材影响大，分辨率一般可达350-450线，不过由于它是模拟接口，用于数字显示设备时，需要一个模拟信号转数字信号的过程，会损失不少信噪比。
3、YUV：又称分量、色差、包含YPbPr、YCbCr、Y/B-Y/R-Y，欧洲电视系统所采用的一种颜色编码方法（属于PAL），是PAL和SECAM模拟彩色电视制式采用的颜色空间，亮度信号Y 和两个色差信号B－Y（即U）、R－Y（即V）4、S-Video:又称S端子，分4、7、9针，S-Video连接规格是由日本开发的一种规格，S 指的是“SEPARATE（分离）”，它将亮度和色度分离传输，避免了混合视频信号传输时亮度和色度的相互干扰。
S端子实际上是一种五芯接口，由两路视频亮度信号、两路视频色度信号和一路公共屏蔽地线共五条芯线组成。
数字接口：1、SDI：串行数字接口（SDI，Serial Digital Interface）,SD/HD/3G/6G/12G-SDI；SDI理论上传输距离可达100m，而HDMI的传输距离一般在30m以内。
常用视频接口我们经常在家里的电视机、各种播放器上，视频会议产品和监控产品的编解码器的视频输入输出接口上看到很多视频接口，这些视频接口哪些是模拟接口、哪些是数字接口，哪些接口可以传输高清图像等，下面就做一个详细的介绍。
目前最基本的视频接口是复合视频接口、S-vidio接口；另外常见的还有色差接口、VGA 接口、接口、HDMI接口、SDI接口。
1、复合视频接口接口图：说明：复合视频接口也叫AV接口或者Video接口，是目前最普遍的一种视频接口，几乎所有的电视机、影碟机类产品都有这个接口。
它是音频、视频分离的视频接口，一般由三个独立的RCA插头（又叫梅花接口、RCA 接口）组成的，其中的V接口连接混合视频信号，为黄色插口；L接口连接左声道声音信号，为白色插口；R接口连接右声道声音信号，为红色插口。
评价：它是一种混合视频信号，没有经过RF射频信号调制、放大、检波、解调等过程，信号保真度相对较好。
图像品质影响受使用的线材影响大，分辨率一般可达350-450线，不过由于它是模拟接口，用于数字显示设备时，需要一个模拟信号转数字信号的过程，会损失不少信噪比，所以一般数字显示设备不建议使用。
2、S-Video接口接口图：说明：S接口也是非常常见的接口，其全称是Separate Video，也称为SUPER VIDEO。
S-Video连接规格是由日本人开发的一种规格，S指的是“SEPARATE（分离）”，它将亮度和色度分离输出，避免了混合视讯讯号输出时亮度和色度的相互干扰。
S接口实际上是一种五芯接口，由两路视亮度信号、两路视频色度信号和一路公共屏蔽地线共五条芯线组成。
评价：同AV 接口相比，由于它不再进行Y/C混合传输，因此也就无需再进行亮色分离和解码工作，而且使用各自独立的传输通道在很大程度上避免了视频设备内信号串扰而产生的图像失真，极大地提高了图像的清晰度。
但S-Video仍要将两路色差信号(Cr Cb)混合为一路色度信号C，进行传输然后再在显示设备内解码为Cb和Cr进行处理，这样多少仍会带来一定信号损失而产生失真(这种失真很小但在严格的广播级视频设备下进行测试时仍能发现) 。
随着视频器材的飞速发展，视频接口的种类也越来越多，大家经常可以看到一台显示设备上有很多输入端口，针对不同的讯号源，究竟应该选择那个接口比较合适，哪个接口的效果会比较好，对于刚刚接触这些的爱好者一定很希望能了解。
主流的模拟视频信号有四种信号，复合视频(Composite)，S-视频(S-video)，VGA端口RGB，以及分量信号(Component)。
先了解上述的四种信号形态各有什么优缺点，对选择视频器材以及在接线时非常重要。
而DVI和HDMI两种数字方式，将逐渐成为日后的主流的视频传输规格。
复合视频(Composite)复合视频端子也叫AV端子或者Video端子，是目前最普遍的一种视频接口，几乎所有的电视机、影碟机类产品都有这个接口。
早期的黑白电视机视频信号相对单纯许多。
它只需描述屏幕上的每个点的亮度，即所谓亮度信号。
彩色视频讯号虽然包括了R、G、B以及亮度讯号，但是彩色讯号在实际传送时，并不是将电视摄影机所拍摄下来的R、G、B讯号像黑白摄影机一般直接送出，因为这样一来需要高达18MHz的频宽才能承载得了这么多的影像信息，如此一来不仅非常浪费频道，也会使得彩色电视和黑白电视彼此拥有不同的频宽，彼此的节目不能互通。
为了解决上述问题，NTSC采用多任务通信的技术以及人眼对色彩的特殊性质，加以巧妙的运用。
通过一条Video端子既包涵了亮度信号 (Y)，又包括了色度信号(C)。
名称的来源也是因为复合视频端子通过单线同时传输色度(各种色彩)和亮度(黑色与白色)信号，通常外观标注为黄色在视频“拍摄”的过程中，Color Encoder(色彩编码器)是把R-Y、B-Y这二个信号混合3.58MHz震荡同步信号而“编码”成为I&Q色彩信号的处理器。
而在“播放” 的过程中，Color Decoder承担着把I&Q色彩信号“解码”成R-Y、B-Y信号的任务。
假若Color Decoder品质不佳，解出来的R-Y、B-Y信号就不正确，这就直接影响到下一个步骤(Matrix Decoder矩阵解码器)的结果。
视频接口大全(HDMI、DVI、VGA、RGB、分量、S端子、USB接口) 2010-07-03 09:241.S端子标准S端子标准S端子连接线音频复合视频S端子色差常规连接示意图S端子（S-Video）是应用最普遍的视频接口之一，是一种视频信号专用输出接口。
常见的S端子是一个5芯接口，其中两路传输视频亮度信号，两路传输色度信号，一路为公共屏蔽地线，由于省去了图像信号Y与色度信号C的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤，可有效防止亮度、色度信号复合输出的相互串扰，提高图像的清晰度。
一般DVD或VCD、TV、PC都具备S端子输出功能，投影机可通过专用的S端子线与这些设备的相应端子连接进行视频输入。
显卡上配置的9针增强S端子，可转接色差S端子转接线欧洲插转色差、S端子和AV与电脑S端子连接需使用专用线，如VIVO线2.VGA接口DVI接口正在取代VGA，图为DVI转VGA的转接头VGA是Video Graphics Adapter的缩写，信号类型为模拟类型，视频输出端的接口为15针母插座，视频输入连线端的接口为15针公插头。
VGA端子含红（R）、黄（G）、篮（B）三基色信号和行（HS）、场（VS）扫描信号。
VGA 端子也叫D-Sub接口。
VGA接口外形象“D”，其具备防呆性以防插反，上面共有15个针孔，分成三排，每排五个。
VGA接口是显卡上输出信号的主流接口，其可与CRT显示器或具备VGA接口的电视机相连，VGA接口本身可以传输VGA、SVGA、XGA等现在所有格式任何分辨率的模拟RGB+HV信号，其输出的信号已可和任何高清接口相貔美。
VGA转DVI线，可用在没有VGA接口的设备上目前VGA接口不仅被广泛应用在了电脑上，投影机、影碟机、TV等视频设备也有很多都标配此接口。
很多投影机上还有BGA输出接口，用于视频的转接输出。
3.分量视频接口3RCA连接线标准的3RCA线头分量视频接口也叫色差输出/输入接口，又叫3RCA。

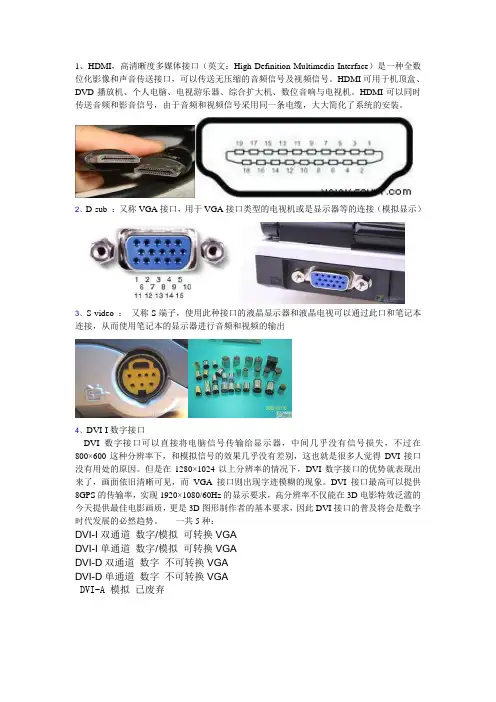

1、HDMI，高清晰度多媒体接口（英文：High Definition Multimedia Interface）是一种全数位化影像和声音传送接口，可以传送无压缩的音频信号及视频信号。
HDMI可用于机顶盒、DVD播放机、个人电脑、电视游乐器、综合扩大机、数位音响与电视机。
HDMI可以同时传送音频和影音信号，由于音频和视频信号采用同一条电缆，大大简化了系统的安装。
2、D-sub ：又称VGA接口，用于VGA接口类型的电视机或是显示器等的连接（模拟显示）3、S-video ：又称S端子，使用此种接口的液晶显示器和液晶电视可以通过此口和笔记本连接，从而使用笔记本的显示器进行音频和视频的输出4、DVI-I数字接口DVI数字接口可以直接将电脑信号传输给显示器，中间几乎没有信号损失，不过在800×600这种分辨率下，和模拟信号的效果几乎没有差别，这也就是很多人觉得DVI接口没有用处的原因。
但是在1280×1024以上分辨率的情况下，DVI数字接口的优势就表现出来了，画面依旧清晰可见，而VGA接口则出现字迹模糊的现象。
DVI接口最高可以提供8GPS的传输率，实现1920×1080/60Hz的显示要求，高分辨率不仅能在3D电影特效泛滥的今天提供最佳电影画质，更是3D图形制作者的基本要求，因此DVI接口的普及将会是数字时代发展的必然趋势。
一共5种：DVI-I双通道数字/模拟可转换VGADVI-I单通道数字/模拟可转换VGADVI-D双通道数字不可转换VGADVI-D单通道数字不可转换VGADVI-A 模拟已废弃DVI-D单通道数字不可转换VGA（24+1针）DVI-D单通道数字不可转换VGA（24+1针）5、RS-232是目前最常用的一种串行通讯接口。
由于RS-232接口标准出现较早，难免有不足之处，主要有以下四点：（1）接口的信号电平值较高，易损坏接口电路的芯片，又因为TTL电平不兼容故需使用电平转换电路方能与TTL电路连接。
九大视频接口全接触1 射频(RF接口)天线和模拟闭路连接电视机就是采用射频（RF）接口。
作为最常见的视频连接方式，它可同时传输模拟视频以及音频信号。
RF接口传输的是视频和音频混合编码后的信号，显示设备的电路将混合编码信号进行一系列分离、解码在输出成像。
由于需要进行视频、音频混合编码，信号会互相干扰，所以它的画质输出质量是所有接口中最差的。
有线电视和卫星电视接收设备也常用RF连接，但这种情况下，它们传输的是数字信号。
2 复合视频（AV接口）不像射频接口那样包含了音频信号，复合视频（Composite）通常采用黄色的RCA（莲花插座）接头。
“复合”含义是同一信道中传输亮度和色度信号的模拟信号，但电视机如果不能很好的分离这两种信号，就会出现虚影。
3 S端子（S-VIDEO）S端子（S-Video）连接采用Y/C（亮度/色度）分离式输出，使用四芯线传送信号，接口为四针接口。
接口中，两针接地，另外两针分别传输亮度和色度信号。
因为分别传送亮度和色度信号，S端子效果要好于复合视频。
不过S端子的抗干扰能力较弱，所以S端子线的长度最好不要超过7米。
4 色差色差（Component）通常标记为Y/Pb/Pr，用红、绿、蓝三种颜色来标注每条线缆和接口。
绿色线缆（Y），传输亮度信号。
蓝色和红色线缆（Pb和Pr）传输的是颜色差别信号。
色差的效果要好于S端子，因此不少DVD以及高清播放设备上都采用该接口。
如果使用优质的线材和接口，即使采用10米长的线缆，色差线也能传输优秀的画面。
5 VGAVGA（Video Graphics Array）还有一个名称叫D-Sub。
VGA接口共有15针，分成3排，每排5个孔，是显卡上应用最为广泛的接口类型，绝大多数显卡都带有此种接口。
它传输红、绿、蓝模拟信号以及同步信号（水平和垂直信号）。
使用VGA 连接设备，线缆长度最好不要超过10米，而且要注意接头是否安装牢固，否则可能引起图像中出现虚影。
视频监控设备常见25种接口，技术人员必备的监控知识
视频监控设备有各种接口，通过接口来连接不同的设备，使实不同的功能。
常见的有视频接口、音频接口、网络接口，HDMI接口、VGA接口，RS485接口等，因设备功能的不同，设备接口或多或少，或不同或相同。
比如NVR设备有网口、HDMI和VGA的视频输出接口用于接显示器，而没有NBC的视频接口，因为NVR是网络硬盘录像机，只接收IP数字视频流。
而DVR设备是硬盘录像机，接模拟信号的，需要有BNC接头，同时也需要联网和视频输出，所以同样有网口，HDMI和VGA视频信号输出接口。
视频监控系统中的监控摄像机、DVR、NVR等设备常见的接口整理了一下，不少于25种，每种的功能用途以图片的形式进行说明，视频监控各种设备接口如下。
今天，对于一些小型视频监控系统，有些接口已经消失，常用的有网口、USB口、HDMI接口等。
但规范较大的视频监控系统，系统设备种类繁多，各种接口依然存在。
以上这些视频监控接口及功能，
安防技术人员不可不知，一定要记牢。
视频接口种类S端子，AV，BNC，色差，VGA(D-SUB)，DVI，HDMI接口知识S端子，AV，BNC，色差，VGA(D-SUB)，DVI，HDMI接口知识S-Video具体英文全称叫Separate Video，为了达到更好的视频效果，人们开始探求一种更快捷优秀、清晰度更高的视频传输方式，这就是当前如日中天的S-Video(也称二分量视频接口)，Separate Video 的意义就是将Video 信号分开传送，也就是在AV接口的基础上将色度信号C和亮度信号Y进行分离，再分别以不同的通道进行传输，它出现并发展于上世纪90年代后期通常采用标准的4 芯(不含音效) 或者扩展的7 芯( 含音效)。
带S-Video 接口的视频设备( 譬如模拟视频采集/ 编辑卡电视机和准专业级监视器电视卡/电视盒及视频投影设备等) 当前已经比较普遍，同AV 接口相比由于它不再进行Y/C混合传输，因此也就无需再进行亮色分离和解码工作，而且由于使用各自独立的传输通道在很大程度上避免了视频设备信号串扰而产生的图像失真，极大提高了图像的清晰度，但S-Video 仍要将两路色差信号(Cr Cb)混合为一路色度信号C，进行传输然后再在显示设备解码为Cb 和Cr 进行处理，这样多少仍会带来一定信号损失而产生失真(这种失真很小但在严格的广播级视频设备下进行测试时仍能发现) ，而且由于Cr Cb 的混合导致色度信号的带宽也有一定的限制，所以S -Video 虽然已经比较优秀但离完美还相去甚远，S-Video虽不是最好的，但考虑到目前的市场状况和综合成本等其它因素，它还是应用最普遍的视频接口之一。
（S端子又可以分为三种1．普通S端子最下面的5针型D端子是标准的S端子类型，也是通用的一种规格。
除了显卡外电视机以及DVD等视频源上都是这种接口。
2．增强型S端子中间的那个明显比下面5针的接口多了2个针孔，原先许多ATi原厂的Radeon都是采用的这种接口(上图中间的显卡就是一原厂的7500)，这种7针接口并飞标准接口，这样就决定了不同厂家的7针接口有可能在多出的2针的定义上有所不同。
不过除了多出的2针外，7针接口兼容5针标准接头，我们也能使用5针连线。
虽然多出的2针功能和定义各不相同，但是大家一般都是把这两针作为标准AV视频信号输出，这样就使得这个7针接口即能分离出一路5针标准S端子信号，又能分离出一路标准的AV视频信号来，于是有的配备7针S 端子的显卡还配备一个一转二的转接输出装置，可以分成S端子和AV输出两种模式，从这个角度来说7针接口要优越于5针标准借口。
不过，绝大多数情况下S端子明显比AV视频输出效果优秀，且大部分电视机都具备这样的接口，所以从这个角度来说配备S同时又配备AV就显得有些添足之嫌了。
3．VIVO端子最上面那两个多于7针的接口，我们只有在一些VIVO或者在ATi All-In-Wonder产品上面才能看到，平时很少看到。
这种接口除了具备5针标准S端子信号以及TV视频信号以外，通常还包含两路音频信号。
不过这种接口通常都不会兼容标准5针S端子，我们需要使用转接盒等设备扩展出S端子才能使用。
除了可以为显卡增加电视输出功能外，还可以支持视频采集功能。
需要注意的是：并不是所有采用这种接口的显卡都带视频输入功能，也有一部分显卡虽然采用了这种接口，但只是将其作为普通的S端子使用。
）图片附件: [S端子] .jpg (2007-3-20 11:19, 7.44 K)screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.alt='点击在新窗口查看全图\nCTRL+鼠标滚轮放大或缩小';}" border=0>图片附件: [Ｓ端子连接线] DSCN5428.jpg (2007-3-20 11:50, 42.14 K)screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.alt='点击在新窗口查看全图\nCTRL+鼠标滚轮放大或缩小';}" border=0>AV 接口具体全称叫标准视频输入（RCA）接口,通常都是成对的白色的音频接口和黄色的视频接口，它通常采用RCA(俗称莲花头)进行连接，使用时只需要将带莲花头的标准AV 线缆与相应接口连接起来即可。
AV接口实现了音频和视频的分离传输，这就避免了因为音/视频混合干扰而导致的图像质量下降，但由于AV 接口传输的仍然是一种亮度/色度(Y/C)混合的视频信号，仍然需要显示设备对其进行亮/ 色分离和色度解码才能成像，这种先混合再分离的过程必然会造成色彩信号的损失，色度信号和亮度信号也会有很大的机会相互干扰从而影响最终输出的图像质量。
AV还具有一定生命力，但由于它本身Y/C混合这一不可克服的缺点因此无法在一些追求视觉极限的场合中使用。
图片附件: [AV插座] .jpg (2007-3-20 11:46, 45.24 K)screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.alt='点击在新窗口查看全图\nCTRL+鼠标滚轮放大或缩小';}" border=0>图片附件: [ＡＶ连接线] ２２２２.jpg (2007-3-20 11:53, 26.48 K)screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.alt='点击在新窗口查看全图\nCTRL+鼠标滚轮放大或缩小';}" border=0>BNC接头是由R、G、B三原色信号及行同步，场同步五个独立信号接头组成，主要用于连接工作站等对扫描频率要求很高的系统。
BNC接口可以隔绝视频输入信号，使信号相互间干扰减少，且信号带宽要比普通15针D型接口大，可达到更佳的信号响应效果。
大屏幕彩显多使用BNC接头。
很显然你的显卡应该也有BNC输出口才能与显示器的BNC接头配合。
不过大多数带BNC接头的显示器也同时带有15针D型接口，而且BNC和D型接口间有相应转换连接线。
图片附件: [BNC接头] .jpg (2007-3-20 11:39, 3.25 K)screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.alt='点击在新窗口查看全图\nCTRL+鼠标滚轮放大或缩小';}" border=0>视频色差输入接口，在一些专业级视频工作站/编辑卡专业级视频设备或高档影碟机等家电上看到有YUV、YcbCr、Y/B-Y/B-Y等标记的接口标识，虽然其标记方法和接头外形各异但都是指的同一种接口色差端口( 也称分量视频接口) 。
它通常采用YPbPr 和YCbCr两种标识，前者表示逐行扫描色差输出，后者表示隔行扫描色差输出。
由上述关系可知，我们只需知道Y Cr Cb的值就能够得到G 的值( 即第四个等式不是必要的)，所以在视频输出和颜色处理过程中就统一忽略绿色差Cg ，而只保留Y Cr Cb ，这便是色差输出的基本定义。
作为S-Video的进阶产品，色差输出将S-Video传输的色度信号C分解为色差Cr和Cb，这样就避免了两路色差混合解码并再次分离的过程，也保持了色度通道的最大带宽，只需要经过反矩阵解码电路就可以还原为RGB三原色信号而成像，这就最大限度地缩短了视频源到显示器成像之间的视频信号通道，避免了因繁琐的传输过程所带来的图像失真，所以色差输出的接口方式是以上各种视频输出接口中最好的一种。
图片附件: [色差线] .jpg (2007-3-20 11:59, 45.91 K)screen.width*0.7) {this.resized=true;this.width=screen.width*0.7; this.alt='点击在新窗口查看全图\nCTRL+鼠标滚轮放大或缩小';}" border=0>图片附件: [高清色差线] aaa.jpg (2007-3-20 12:05, 67.2 K)screen.width*0.7) {this.resized=true;this.width=screen.width*0.7; this.alt='点击在新窗口查看全图\nCTRL+鼠标滚轮放大或缩小';}" border=0>VGA（Video Graphics Array）接口，也叫D-Sub接口。
虽然液晶显示器可以直接接收数字信号，但很多低端产品为了与VGA接口显卡相匹配，因而采用VGA接口。
VGA接口是一种D型接口，上面共有15针空，分成三排，每排五个。
目前大多数计算机与外部显示设备之间都是通过模拟VGA接口连接，计算机部以数字方式生成的显示图像信息，被显卡中的数字/模拟转换器转变为R、G、Ｂ三原色信号和行、场同步信号，信号通过电缆传输到显示设备中。
对于模拟显示设备，如模拟CRT显示器，信号被直接送到相应的处理电路，驱动控制显像管生成图像。
而对于LCD、DLP等数字显示设备，显示设备中需配置相应的Ａ/Ｄ（模拟/数字）转换器，将模拟信号转变为数字信号。
在经过Ｄ/Ａ和Ａ/Ｄ2次转换后，不可避免地造成了一些图像细节的损失。
VGA接口应用于CRT显示器无可厚非，但用于连接液晶之类的显示设备，则转换过程的图像损失会使显示效果略微下降。
图片附件: [VGA显示接口] .jpg (2007-3-20 12:23, 20.83 K)screen.width*0.7){this.resized=true; this.width=screen.width*0.7; this.alt='点击在新窗口查看全图\nCTRL+鼠标滚轮放大或缩小';}" border=0>图片附件: [显示信号线上的VGA接头] .jpg (2007-3-20 12:23, 19.98 K)screen.width*0.7){this.resized=true; this.width=screen.width*0.7; this.alt='点击在新窗口查看全图\nCTRL+鼠标滚轮放大或缩小';}" border=0>DVI输入接口，DVI接口主要用于与具有数字显示输出功能的计算机显卡相连接，显示计算机的RGB信号。
