音频接口种类带图

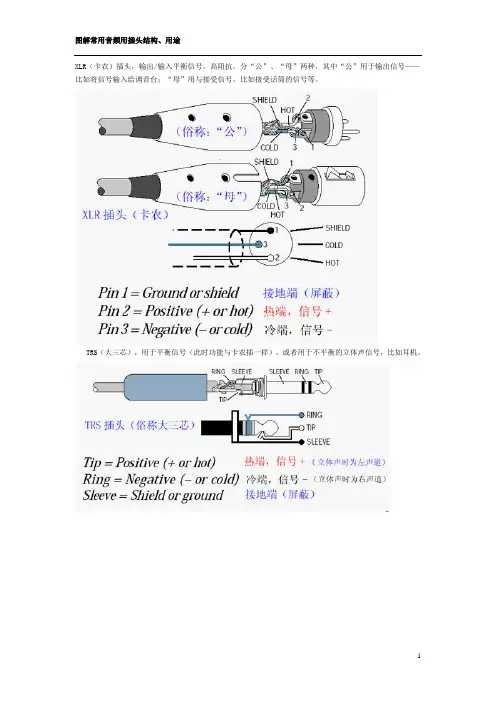

XLR（卡农）插头，输出/输入平衡信号，高阻抗。

分“公”、“母”两种，其中“公”用于输出信号——比如将信号输入给调音台；“母”用与接受信号，比如接受话筒的信号等。

TRS（大三芯），用于平衡信号（此时功能与卡农插一样），或者用于不平衡的立体声信号，比如耳机。

TS（大二芯），用与单声道信号。

RCA（莲花），一般用于民用设备，比如我们常用的CD机，录音机等。

关于颜色标记补充一点：模拟的视频信号也会用这种插头（不过用RCA输出的视频信号质量是最差的），此时插头、插座的颜色为黄色。

在HI-FI音响器材中，器材的连接是依靠各种接插件来完成的，常用的接插件有以下几种。

（1）二芯插头：主要用来传输各种器材之间的信号以及作为话筒输入信号的输入插头。

按其直径分为有2.5mm、3.5mm、6.5mm三种。

（2）莲花插头：主要用于在音频器材和视频器材之间作线路的输入和输出插头。

（3）卡侬插头（XLR）：主要用于话筒与放大器之间的连接。

（4）五芯插座（DIN）：主要用于卡式录音座与放大器之间的连接，它可以将立体声输入和输出信号集中在一个插座上。

（5）RCA插头：RCA插头主要用于器材中视频信号的传输。

（6）F、M插头：它主要用于视听器材中射频信号的输入输出。

3.5mm立体声音频线（小三芯）转凤凰端子3.5mm音频线，俗称小三芯。

3.5mm音频插头是一种非平衡信号插头。

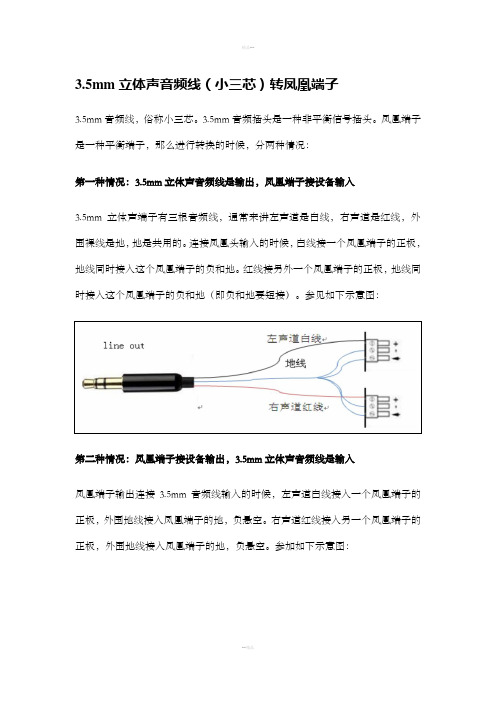

凤凰端子是一种平衡端子，那么进行转换的时候，分两种情况：第一种情况：3.5mm立体声音频线是输出，凤凰端子接设备输入3.5mm 立体声端子有三根音频线，通常来讲左声道是白线，右声道是红线，外围裸线是地，地是共用的。

连接凤凰头输入的时候，白线接一个凤凰端子的正极，地线同时接入这个凤凰端子的负和地。

红线接另外一个凤凰端子的正极，地线同时接入这个凤凰端子的负和地（即负和地要短接）。

参见如下示意图：第二种情况：凤凰端子接设备输出，3.5mm立体声音频线是输入凤凰端子输出连接3.5mm音频线输入的时候，左声道白线接入一个凤凰端子的正极，外围地线接入凤凰端子的地，负悬空。

右声道红线接入另一个凤凰端子的正极，外围地线接入凤凰端子的地，负悬空。

参加如下示意图：RCA音频线（莲花头）转凤凰端子RCA 音频线，俗称莲花头。

RCA 音频线是一种非平衡信号插头。

凤凰端子是一种平衡端子，那么进行转换的时候，同样分两种情况：第一种情况：RCA音频线接设备输出，凤凰端子接设备输入一根莲花头线有两根线：一根信号线，一根地线。

连接凤凰头输入的时候，信号线接一个凤凰端子的正极，地线同时接入这个凤凰端子的负和地。

（即负和地要短接）。

参见如下示意图：第二种情况：RCA音频线接设备输入，凤凰端子接设备输出连接凤凰头输出的时候，信号线接一个凤凰端子的正极，地线接入这个凤凰端子的地，负悬空。

参见如下示意图：XLR音频线（卡侬头）转凤凰端子XLR音频线，俗称卡侬头，XLR音频线是一种平衡信号插头。

凤凰端子也是一种平衡端子，那么连线只有一种情况，示意图如下所示：TRS音频线（大三芯）转凤凰端子TRS 音频线，俗称大三芯，TRS 音频线是一种平衡信号插头。

凤凰端子也是一种平衡端子，那么连线只有一种情况，示意图如下所示：。

音频传输接口大全（配图版）音频输入／输出接口：可将计算机、录像机…等的音频信号输入进来，也可通过自带扬声器播放。

还可以通过音频输出接口，连接功放、外接喇叭。

简单来说，音频接口是连接麦克风和其他声源与计算机的设备，其在模拟和数字信号之间起到了桥梁连接的作用。

音频接口通常与前置麦克风、线路输入和其他一系列的输入设备配合使用。

你也许会这样问你自己：“既然音频接口多数情况下都和前置放大器配合使用的话，那我直接买个信道控制排或者前置放大器不就行了吗？”解决这个问题的关键在于模拟和数字之间的转换问题。

传统的前置放大器和信道控制排发出的是模拟信号，而供计算机使用的音频信号却为数字信号。

音频接口便是这种将输入的模拟信号转换为数字信号输出，使其能够为计算机所使用的设备。

如果您对录制音频的质量很在意的话，那么您很快便会对计算机自带的有限的音频功能而感到不满。

由于大多数消费级的声卡并没有配备高质量的模拟/数字转换器，因此在将模拟信号转换成为数字信号后，其声音效果便会减弱。

如果仅仅是听听MP3或者玩游戏而用，那么此种模拟/数字信号转换器足矣。

但是消费级的声卡，往往缺乏良好的实现高动态余量和音频信号的精确性，不能够符合专业录音领域的需要。

消费级声卡的另一个缺陷是：其大部分仅能同时处理两个通道的音频信号，因此，如果不做信号的再编排几乎不可能收录套鼓或者整支乐队的声音。

除了模拟/数字信号的转换的品质较差之外，消费级声卡容易发生过度的延迟、抖动，造成总体上音质较差。

外设接口的功能：Speaker Out: 立体声输出插口，用于连接音箱或耳机（仅限两者之一）。

一般为缘色。

Line Out: 用于连接功放设备，也可直接连接有源音箱。

Line In: 接口连接音响设备，能够将品质较好的声音、音乐信号输入到声音处理芯片。

Mic In: 该接口连接麦克风（话筒），实现语音录入。

一般为红色或桔黄色。

MIDI 及游戏摇杆接口: 用来连接电子乐器上的MIDI接口，也可以配接游戏设备。

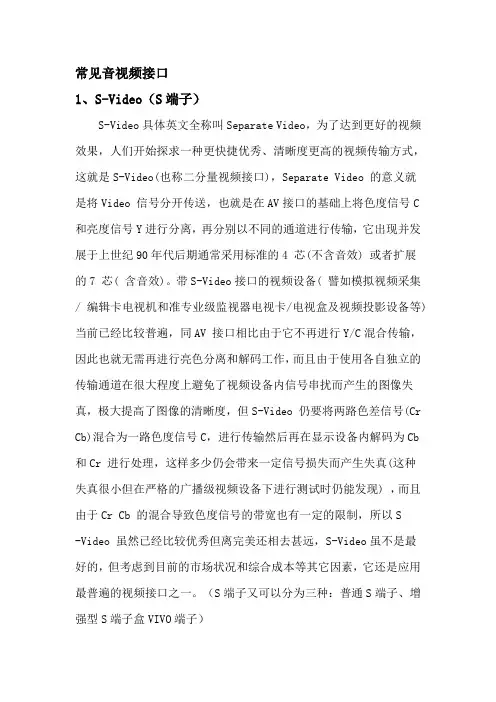

常见音视频接口1、S-Video（S端子）S-Video具体英文全称叫Separate Video，为了达到更好的视频效果，人们开始探求一种更快捷优秀、清晰度更高的视频传输方式，这就是S-Video(也称二分量视频接口)，Separate Video 的意义就是将Video 信号分开传送，也就是在AV接口的基础上将色度信号C和亮度信号Y进行分离，再分别以不同的通道进行传输，它出现并发展于上世纪90年代后期通常采用标准的4 芯(不含音效) 或者扩展的7 芯( 含音效)。

带S-Video接口的视频设备( 譬如模拟视频采集/ 编辑卡电视机和准专业级监视器电视卡/电视盒及视频投影设备等) 当前已经比较普遍，同AV 接口相比由于它不再进行Y/C混合传输，因此也就无需再进行亮色分离和解码工作，而且由于使用各自独立的传输通道在很大程度上避免了视频设备内信号串扰而产生的图像失真，极大提高了图像的清晰度，但S-Video 仍要将两路色差信号(Cr Cb)混合为一路色度信号C，进行传输然后再在显示设备内解码为Cb 和Cr 进行处理，这样多少仍会带来一定信号损失而产生失真(这种失真很小但在严格的广播级视频设备下进行测试时仍能发现) ，而且由于Cr Cb 的混合导致色度信号的带宽也有一定的限制，所以S-Video 虽然已经比较优秀但离完美还相去甚远，S-Video虽不是最好的，但考虑到目前的市场状况和综合成本等其它因素，它还是应用最普遍的视频接口之一。

（S端子又可以分为三种：普通S端子、增强型S端子盒VIVO端子）（S端子口）（S端子连接线）2、AV接口AV 接口具体全称叫标准视频输入（RCA）接口,通常都是成对的白色的音频接口和黄色的视频接口，它通常采用RCA(俗称莲花头)进行连接，使用时只需要将带莲花头的标准AV 线缆与相应接口连接起来即可。

AV接口实现了音频和视频的分离传输，这就避免了因为音/视频混合干扰而导致的图像质量下降，但由于AV 接口传输的仍然是一种亮度/色度(Y/C)混合的视频信号，仍然需要显示设备对其进行亮/ 色分离和色度解码才能成像，这种先混合再分离的过程必然会造成色彩信号的损失，色度信号和亮度信号也会有很大的机会相互干扰从而影响最终输出的图像质量。

最常见的模拟接口——3.5mm立体 声接口（小三芯接口）
3.5mm立体声接口又叫做小三芯接口，这是我们目前看到的最主要的声卡接口， 绝大部分消费类声卡（包括板载声卡）都在使用这类接口。
3.5mm接口提供了立体声的输入输出功能，因此一般来说支 持5.1的声卡（6声道）或音箱来说，就需要3个3.5mm立体声 接口来接驳模拟音箱（3×2声道=6声道）；7.1声卡或音箱就 需要4个3.5mm立体声接口（4×2声道=8声道），以此类推。
3.5毫米插头结构
• 3.5毫米插头一般可分为三芯和二芯两种，如下图：
二芯插头一般用于麦克，三芯插头一般用于立体声音耳机（有源音 箱）。现在二芯插头很少，所以麦克也用三芯插头。 耳机和麦克插头的接线定义如下图：
麦克、耳机插头的接线如下图：
采用三芯的麦克插头还有两种接法，如下图：
RCA模拟音频接口
常见音频接口介绍
玩音频我们总要碰到各种各样的接口，如果不了解会出 现什么情况？根本不知道怎么用，也不知道为什么不出声。 这可不是危言耸听，因为有些接口虽然貌似一样，但是实 现原理却完全不同。 即便你认识它了，可你知道它的内在么？看似简单的 接头，它又是如何工作的呢？譬如说看似最简单的3.5mm 接头，为何两声道的东东，它有分成三段？别着急，下面 笔者就为大家答疑解惑。 几乎所有电气类接口在市场上都被人形象的分成两类： “公头”和“母头”，而如果换个说法可能大家会更清楚 的了解，“公头”对应“接头”，“母头”对应“插孔”。 OK，下面看看最常见的各类头。
XLR接口：
XLR俗称卡侬头，有三针插头和锁定装置组成。由于采用了锁定装置，XLR连接相 当牢靠。XLR接口通常在麦克风、电吉他等设备上能看到，但它不一定是平衡接口， 因为平衡接口的传输实现方式是比较复杂的，对电路的要求也比较高。下面我们来 看看平衡模拟传输的实现方式

常用接口介绍

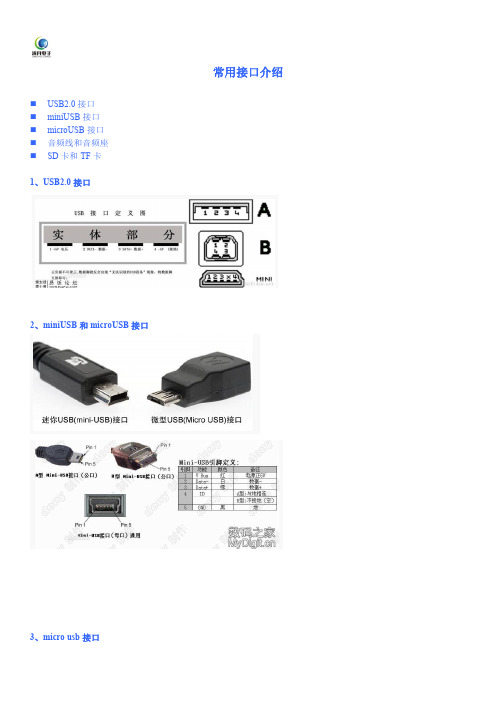

⏹USB2.0接口
⏹miniUSB接口
⏹microUSB接口
⏹音频线和音频座
⏹SD卡和TF卡
1、USB2.0接口
2、miniUSB和microUSB接口
3、micro usb接口
4、音频线和音频座子
5、SD卡和TF卡
以上左图为SD卡，右图为TF卡
TF卡一根地线，SD卡两根地线,TF卡和SD共用SD协议。

另外TF卡转SD卡可以直接增加一个卡套即可。

6、TF卡座
⏹外焊自弹式
⏹外焊非自弹式
内焊固定非自弹式
6.1、外焊自弹式
最左边的为第一脚。

这种卡座最方便，这种卡带GPIO检测，也带CLK检测，还可以用CMD检测。

使用最为广泛，且单价成本最低的卡槽
6.2、外焊自弹式
这种卡带GPIO检测，也带CLK检测，还可以用CMD检测。

6.3、内焊固定非自弹式
这种卡不带GPIO检测，也不带CLK检测，只能采用CMD检测。

此卡座的特点是内焊式，可以完全的固定好TF 卡。

最好用于工业方面。

各类音频接口你了解多少文章摘要：本文主要介绍一些常用的音频接口，让不懂音乐的人士认识音乐和了解音乐的基本常识，也可以让爱音乐的人士温故而知新。

概述1.1 TRS 接头TRS 接头是一种常见的音频接头。

TRS 的含义是Tip（signal ）、Ring （signal ）、Sleeve （ground ）。

分别代表了该接头的3个接触点。

TRS 插头为圆柱体形状，触点之间用绝缘的材料隔开。

为了适应不同的设备需求，TRS 有三种尺寸分别为2.5mm 、3.5mm 和6.22mm 。

实物如错误！未找到引用源。

所示，从右到左依次是2.5mm 、3.5mm 、6.22mm 接口。

2.5mm 接头在手机类便携轻薄型产品上比较常见，因为接口可以做的很小；3.5mm 接头在PC 类产品以及家用设备上比较常见，也是最常见到的接口类型；6.3mm 接头是为了提高接触面以及耐用度设计的模拟接头，常见于监听等专业音频设备上。

TRS 接头提供了立体声（即双声道：左声道和右声道）的输入输出功能。

TRS 接头实物图 1.2 RCA 模拟音频接口RCA 接头就是常说的莲花头，利用RCA 线缆传输模拟信号是目前最普遍的音频连接方式。

传输模拟信号时，每一根 RCA 线缆负责传输一个声道的音频信号，所以立体声信号，需要使用一对线缆。

对于多声道系统，就要根据实际的声道数量配以相同数量的线缆。

立体声RCA 音频接口，一般将右声道用红色标注，左声道则用蓝色或者白色标注。

这样的接头也能够传输数字信号。

RCA 接口实物图1.3 XLR 接头XLR 接头,又被称做卡侬头，之所以被称做卡侬头是因为James H. Cannon 先生是卡侬头最初的生产制造商。

最早的产品是"Cannon X " 系列,后来，对产品进行了改进，增加了一个插销，产品系列更名为："Cannon XL" ，然后又围绕着接头的金属触点，增加了橡胶封口胶（R ubber compound ），最后人们就把这三个单词的头一个字母拼在一起，称作" XLRConnector",即XLR 接头。

了解不同的电脑音频接口mmUSB光纤等了解不同的电脑音频接口：USB、光纤等对于喜欢热衷于音乐、影视剧、游戏等多媒体娱乐的朋友们来说，电脑的音频接口选择至关重要。

常见的电脑音频接口有USB、光纤、HDMI等多种类型，今天我将带您了解这些接口的特点和应用场景，帮助您更好地选择适合自己的电脑音频接口。

1. USB接口USB（Universal Serial Bus）是一种常见的电脑接口，它在音频传输方面也得到了广泛应用。

USB接口音频转换器可以将数字信号转换为模拟信号，以提供更高质量的音频输出。

大多数外接音频设备，如耳机、麦克风等，都采用USB接口与电脑连接。

USB音频接口的优势在于易用性和兼容性强。

无论您使用的是Windows系统、Mac系统还是Linux系统，只要电脑上有USB接口，您都可以接入各类外接音频设备，无需额外的驱动程序。

此外，USB 接口还支持热插拔功能，方便用户在不同设备之间切换。

2. 光纤接口光纤接口，也称为TOSLINK接口，是一种数字音频传输接口。

它使用光纤作为传输介质，能够实现高保真的音频信号传输。

光纤接口适用于那些对音频质量要求较高的用户，比如音乐制作人、影音发烧友等。

光纤接口具有传输速度快、抗干扰性强、音质损失小等优点。

它能够传输多声道音频，支持5.1声道、7.1声道甚至更高的音频格式。

如果您喜欢享受高品质音乐或者在游戏中追求更真实的音效效果，那么光纤接口将是您的不二选择。

3. HDMI接口HDMI（High Definition Multimedia Interface）接口是一种数字音视频接口，除了传输高清视频信号外，它也可以传输音频信号。

HDMI 接口通常用于连接电视、显示器等高清影音设备。

HDMI接口在音频传输方面有两种版本：标准音频传输和高级音频传输。

标准音频传输支持2声道线性PCM音频传输，适用于一般的音频应用。

高级音频传输支持多声道音频，比如Dolby TrueHD、DTS-HD Master Audio等格式，适用于高保真音效要求更高的用户。

信号接口1.S端子标准S端子标准S端子连接线音频复合视频S端子色差常规连接示意图S端子（S-Video）是应用最普遍的视频接口之一，是一种视频信号专用输出接口。

常见的S端子是一个5芯接口，其中两路传输视频亮度信号，两路传输色度信号，一路为公共屏蔽地线，由于省去了图像信号Y与色度信号C的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤，可有效防止亮度、色度信号复合输出的相互串扰，提高图像的清晰度。

一般DVD或VCD、TV、PC都具备S端子输出功能，投影机可通过专用的S端子线与这些设备的相应端子连接进行视频输入。

显卡上配置的9针增强S端子，可转接色差S端子转接线欧洲插转色差、S端子和A V与电脑S端子连接需使用专用线，如VIVO线2.VGA接口DVI接口正在取代VGA，图为DVI转VGA的转接头VGA是Video Graphics Adapter的缩写，信号类型为模拟类型，视频输出端的接口为15针母插座，视频输入连线端的接口为15针公插头。

VGA端子含红（R）、黄（G）、篮（B）三基色信号和行（HS）、场（VS）扫描信号。

VGA端子也叫D-Sub接口。

VGA接口外形象“D”，其具备防呆性以防插反，上面共有15个针孔，分成三排，每排五个。

VGA接口是显卡上输出信号的主流接口，其可与CRT显示器或具备VGA接口的电视机相连，VGA 接口本身可以传输VGA、SVGA、XGA等现在所有格式任何分辨率的模拟RGB+HV信号，其输出的信号已可和任何高清接口相貔美。

VGA转DVI线，可用在没有VGA接口的设备上目前VGA接口不仅被广泛应用在了电脑上，投影机、影碟机、TV等视频设备也有很多都标配此接口。

很多投影机上还有BGA输出接口，用于视频的转接输出。

3.分量视频接口3RCA连接线标准的3RCA线头分量视频接口也叫色差输出/输入接口，又叫3RCA。

分量视频接口通常采用YPbPr和YCbCr两种标识。

分量视频接口/色差端子是在S端子的基础上，把色度（C）信号里的蓝色差（b）、红色差（r）分开发送，其分辨率可达到600线以上，可以输入多种等级讯号，从最基本的480i到倍频扫描的480P，甚至720P、1080i等等。

联想主板前置USB 音频等接线图
联想主板接线图
F usb1 实例图示及对应接线图：
F usb2 实例图示及对应接线图：
F usb3 实例图示及对应接线图：
联想主板13针前置音频实例图示及对应接线图：
联想最新的主板和老一些的主板的音频接口都是联想自己的标准
老款是7针的音频.
新款是13针的音频
相关图片: 老式的就不截图了
下面看看现有普通机箱的音频线大概有几类
普通散装7针接线
整套的7针音频线
普通散装7针接线标示不一样的图片
那么我们怎么用普通机箱来完成联想音频的前置问题1先说普通7针的接法。

序号名称种类图片备注1XLR接口（卡侬）三芯公卡侬、三芯母卡侬、五芯公母卡侬、六芯公母卡侬XLR—Cannon XSeries,Latch,Rubber俗称卡侬接头（Cannon）按金属针来确认“公”、“母”，带金属针的一端称为“公”卡农头，否则称为“母”卡农头，“公”、“母”配对吻合。

2 6.5MM接口6.35 大二芯、6.35 大三芯大二芯、大三芯，判定的标准是中间的音隔线.NP3X（neutrik 大三芯）音响系统各类接头33.5MM接头小三芯、小二芯接头比6.35mm接头尺寸小一号，耳机电脑音频接头4phoenix头（凤凰头）两口、三口、四口、八口等凤凰头5RCA头（莲花插头）因头部比较像莲花，故称“莲花头”，或称为“莲花插头”（英文名称为RCA接头）另有RCA插座配合使用RCA是RadioCorporation ofAmerican的缩写词，因为RCA接头由这家公司发明的。

主要用于传输数字音频信号和模拟视频信号。

6SPEAKON头（纽卡音箱接头）两芯、四芯或八芯纽卡（分插头、插座，成对配合使用）专业的音频插头，＋1－1用于连接全频，＋2－2用于低音，你可以连接到低音或全频后用一条很短的跳线和另一只音箱连接起来。

neutrikNL8(neutrik 八芯纽卡插座）7 BNC接口一种用于同轴电缆的连接器，全称是BayonetNutConnectorQ9接头和BNC在接口尺寸上有点差异，大体是一样的，也可以代用。

Q9国内用的比较多，BNC是国际标准，现在很多国内的Q9也都是BNC的标准来做的。

在不久的将来，就没人会说Q9了。

主板前置音频接线图解现市场上各种机箱的前置音频面板接线大概分为4种：标准7线接口、简化7线接口、5线接口、4线接口。

对于5线、4线接口的面板，由于制造不符合标准，即使连接以后也不能组成正常的回路，后置无法正常发声的；对于这种面板的接法，由于无法实现前后置音频都能正常发声，这里就不说了。

看看现在市面上，一般机箱音频线的标示：BIOSTAR 两种前置音频接口和对应的接线方法：第一种、14针接口标准7线接法：1----MIC IN 2-----GND3----MIC POWER 4-----不接5----LINE OUT FR 6----- LINE OUT RR7----不接8-----空9----LINE OUT FL 10---- LINE OUT FR11---12闭合13-14闭合简化7线接法：1---Mic IN 2---GND3---MIC Bias 4----不接5---SPKOUT-R 6---SPKOUT-R 7----不接8----空9----SPKOUT-L 10----SPKOUT-L 11---12闭合13-14闭合第二种、10针接口前置音频接口位置如下图：注意：用户将连接器连接PC前置音频输出时，此时后置音频无输出！补充二:前置USB接口现在电脑的机箱大多数都有前置USB接口，在这个USB设备日渐丰富的年代，这极大地方便了我们。

你看看你的电脑机箱有前置US B接口吗？能使用吗？很多在电子市场攒的电脑，即使有也是也是聋子的耳朵－摆设。

这其中的原因很简单，商家以前还是接前置U SB口的，可是各个主板的接口没有统一的标准，经常给接错了以致烧了USB设备和主板，后来就再也不敢接前置USB接口了.其实接前置USB接口并不是什么难事，笔者帮别人装电脑的前置USB接口都接成功了。

下面笔者就拿我自己新装的爱机，给大家来一步一步地介绍如何接前置USB接口。

笔者的主板是技嘉8PE800 I845PE主板，主板上面带6个USB2.0接口，除了主板自带的两个USB接口外，剩下的四个USB接口都需要从主板的两个黄色的插座引出（图1），随主板提供了一个有两个USB接口后置的挡板（图2），接这个比较方便，直接接在一个黄色的插座就行了。

麦克风和耳机插座插头定义详解1、3.5毫米前置音频插座的结构首先要了解前置音频插座的结构。

根据英特尔关于AC97前置音频接口的规范，机箱的前置音频面板采用两种3.5毫米微型插座：1开关型的，2无开关型的，见下图：开关型的2/3，4/5端是两个开关，当没有插头插入时，2/3，4/5端是连通的，当插头插入时2/3，4/5端断开。

无开关的就没有3，4两个开关端。

2、3.5毫米插头结构3.5毫米插头一般可分为三芯和二芯两种，如下图：二芯插头一般用于麦克，三芯插头一般用于立体声音耳机（有源音箱）。

现在二芯插头很少，所以麦克也用三芯插头。

耳机和麦克插头的接线定义如下图：麦克、耳机插头的接线如下图：采用三芯的麦克插头还有两种接法，如下图：这种接法没有麦克偏置，如果与麦克插座接线配合不准确。

会不好用。

3、前置麦克连接的问题前置音频口的连接，耳机一般没有什么问题，麦克会经常出现问题，原因是有些机箱的前置麦克插座的接线方式不标准。

下图列出了标准接线与非标准接线的区别：标准的接线有三条线：地线、麦克输入、麦克偏置。

非标准的有二条线：地线和麦克输入，把麦克偏置省了。

非标准1是把插座1、3短接，非标准2是3脚空着。

这两种的把MIC_IN接到JAUD1的1脚是可以使用的。

非标准3是把2、3短接，这种插入标准插头的麦克肯定是没有声音的，除非也用那种与之相对应接法的非标准插头的麦克。

4、前置音频线英特尔规范中对前置音频线也作了规定：左右声道、麦克以及AUD_VCC/HP_ON都要成对屏蔽，同时这些线还要组合在一起外层屏蔽。

参考下图：国内的机箱看不到有符合这种标准的前置音频线。

这种标准的音频线会减少干扰，降低噪声。

市场主流低端的6（5.1）声道主板一般配置3个插孔的音频接口，这三个插孔分别是①蓝色的音频输入②绿色的音频输出③粉色的麦克输入。

这三个插孔通过软件设置可以提供4-或6-声道模拟音频输出功能。

AC97音量控制面板与HD音量控制面板最大的差异在录音/input音量控制面板。

常见数据传输接口的引脚定义目录：常见USB类接口Type AType BMicro型Mini 型Type C常见音频类接口3.5mmTRS接口(模拟音频)6.3mmTRS接口(模拟音频)RCA接口(模拟音频/数字音频)BNC同轴接口(数字音频)光纤接口(数字音频)其他常用接口高密接头航空插头RS232串行接口VGA接口(模拟视频接口)HDMI接口(数字视频接口)以太网RJ45接口常见USB类接口说明：S+、S- 代表：电源线正、负D+、D- 代表：数据线正、负Type AUSB类 Type A公头：USB类 Type A母头：Type BUSB类Type B公头：USB类Type B母座：Micro 型USB类Micro 型公头：USB类Micro 母座：Mini 型Mini型和Micro型引脚顺序以及定义均一样，只是接口的外形不同，如下图：USB类Mini 型公头：USB类Mini 型母座：Type C常规USB Type C接口公头：常规USB Type C接口母座：母座与公头呈镜像对称。

当然，经常见到的也有基于Type C改进型的，其端口数量可能会少一些。

常见音频类接口科普：TRS端子（TRS connector）是一种常用于连接音响设备，用以传递音频信号的连接器。

该词是其三个组成部件的首字母缩写：Tip （尖）、Ring（环）、Sleeve（套）。

3.5mmTRS接口(模拟音频)3段无麦克风型：说明：L：立体声左声道R：立体声右声道MIC：麦克风GND：地4段有麦克风型：这种接头主要是在耳机上流行使用，在网上看到4段式耳机接口有美标和国标两种，反正就是有这两种定义法。

图中是国内常用耳机的标准接口，主要区别就在于3,4两段麦克风和地的顺序不一样，而且接线端和插头端的定义是对称的，如下：科普：6.3mmTRS接口(模拟音频)6.3mm的TRS接口多在专业设备上使用。

6.3mm“大二芯”：这种接头一般用来传输单声道音频信号，像电吉他中用的接头就是这种。

各种视频音频输出端口图片说明HDMI、DVI、VGA、RGB、分量、S端子很多初级用户在看投影机文章或将投影机与其它设备进行连接时，面对众多的接口总是感到茫然。

其实只要弄明白它们的用途和连/转接方法，在使用时您会觉得其也并非有登天之难。

一、常规视频输入端子做为视频播放设备，投影机上输入端子（端子=接口）的数量远多于输出端子，视频端子的数量也远多于音频端子。

1.S端子标准S端子标准S端子连接线音频复合视频S端子色差常规连接示意图S端子（S-Video）是应用最普遍的视频接口之一，是一种视频信号专用输出接口。

常见的S 端子是一个5芯接口，其中两路传输视频亮度信号，两路传输色度信号，一路为公共屏蔽地线，由于省去了图像信号Y与色度信号C的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤，可有效防止亮度、色度信号复合输出的相互串扰，提高图像的清晰度。

一般DVD或VCD、TV、PC都具备S端子输出功能，投影机可通过专用的S端子线与这些设备的相应端子连接进行视频输入。

显卡上配置的9针增强S端子，可转接色差S端子转接线欧洲插转色差、S端子和A V与电脑S端子连接需使用专用线，如VIVO线S端子在一些投影机厂家的称呼之中又被称为mini-DIN接口，包含4芯（不带音效输出）、5芯、6芯、7芯、8芯、9芯（能提供6个声道的讯号输出）等不同的产品都在投影机上被使用。

mini-DIN接口和转接头6芯mini-DIN接口转接VGA线mini-DIN接口转RCA连接头8芯的mini-DIN接口9芯mini-DIN接口转S端子和3RCA 2.VGA接口DVI接口正在取代VGA，图为DVI转VGA的转接头VGA是Video Graphics Adapter的缩写，信号类型为模拟类型，视频输出端的接口为15针母插座，视频输入连线端的接口为15针公插头。

VGA端子含红（R）、黄（G）、篮（B）三基色信号和行（HS）、场（VS）扫描信号。

CODEC图1基本音频输入输出系统框图1.模拟音频接口1.13.5mm接口1.1.1插座首先要了解前置音频插座的结构。

根据英特尔关于AC97前置音频接口的规范，机箱的前置音频面板采用两种3.5毫米微型插座：1开关型的，2无开关型的，见下图：开关型的2/3，4/5端是两个开关，当没有插头插入时，2/3，4/5端是连通的，当插头插入时2/3，4/5端断开。

无开关的就没有3，4两个开关端。

1.1.2二段三段四段3.5mm插头有几种规格，最常见的是三段式的，四段式的则在消费电子中应用越来越多，另外也有二段式的，通常用于麦克风二段、三段式插头如下图所示：二芯插头一般用于麦克，三芯插头一般用于立体声音耳机（有源音箱）。

现在二芯插头很少，所以麦克也用三芯插头。

耳机和麦克插头的接线定义如下图：四段式插头根据我们市面上出现的不同标准的耳机插头，耳机市场才将不同的耳机接头方式划分为2个类别：N版和i版，N版耳机主要是适用于NOKIA、MOTO、OPPO、BBK等手机，而我们的i版耳机插头则主要适用于iphone、HTC、魅族和PC、MP3等电子数码通讯设备。

要了解清楚这个问题之前，我们先要认识我们耳机插头的结构，在市面上销售的耳机插头主要分为：2.5mm和3.5mm，又被分为单音耳机插头、立体耳机插头、四极耳机插头、五极耳机插头，主要普遍还是3.5mm见的居多，一般的3.5mm 的耳机插头大多都是三段式的结构，看完下图你就清楚了！图为普通耳机插头三段式结构N版耳机和i版耳机同样是3.5mm的标准，她们之所以适用于不用的手机类型，也正是因为她们的接头设计不同，N版和i版又有一个共同点，就是都采用的是4段式的耳机插针的结构，不同的是N版的耳机插头从左到右依次是左声道、右声道、麦克、地线，i版耳机从左到右依次是左声道、右声道、地线、麦克。

详情请看下图：NOKIA耳机插头四段式插头结构Iphone手机四段式耳机插头结构1.2RCA接口：RCA接头就是常说的莲花头。

了解电脑音频输出接口的不同类型电脑音频输出接口是连接电脑与外部音频设备的重要组成部分，不同类型的接口具有不同的特点和用途。

了解电脑音频输出接口的不同类型，有助于我们选择适合自己需求的音频设备，并获得更好的音频体验。

一、3.5mm 耳机接口3.5mm 耳机接口是最常见的电脑音频输出接口之一，通常用于连接耳机、扬声器和外部音箱。

这种接口具有普及性、通用性强的特点，适用于大部分音频设备。

很多笔记本电脑、个人电脑和移动设备都会配备这种接口，使用时只需插上耳机或音箱的插头即可。

二、RCA 接口RCA 接口是另一种常见的电脑音频输出接口，用于连接外部音箱或功放设备。

一般来说，RCA 接口会输出更高质量的音频信号，因为它们提供了更好的隔离性和音频传输效果。

这种接口通常是为音频发烧友、专业制作和录音工作者设计的，可以提供更高保真度的音频输出。

三、光纤接口光纤接口是一种数字音频输出接口，使用光学纤维传输音频信号。

与传统的模拟音频信号不同，光纤接口可以提供更高的信噪比和更低的失真，能够实现更清晰、更精确的音频输出效果。

光纤接口通常用于连接音频处理设备、功放器、音频解码器等专业音频设备。

四、HDMI 接口HDMI 接口是一种同时支持音频和视频传输的接口，通常用于连接电视、显示器或投影仪。

这种接口通过单根线缆就可以实现高质量的音频和视频传输，方便实用。

HDMI 接口一般可以提供多声道的数字音频输出，适用于家庭影院系统或需要同时享受音频和视频的场景。

五、USB 接口USB 接口逐渐成为一种主流电脑音频输出接口。

通过 USB 接口，可以连接各种音频设备，如音箱、耳机、录音设备等。

USB 接口的优势在于数字信号传输，避免了模拟信号传输过程中的干扰和失真。

同时，USB 接口还支持高分辨率音频和多声道输出，可以呈现更丰富、更真实的音频效果。

综上所述，了解电脑音频输出接口的不同类型对于选择适合自己需求的音频设备至关重要。

根据接口的特点和用途，我们可以选择与电脑兼容的音箱、耳机或其他音频设备，以获得更好的音频体验。
