各种常用视频信号类型大全

  • 格式：ppt
  • 大小：1.67 MB
  • 文档页数：38

下载文档原格式

  / 38

合集下载

各种视频信格式及端子介绍

各种视频信格式及端子介绍

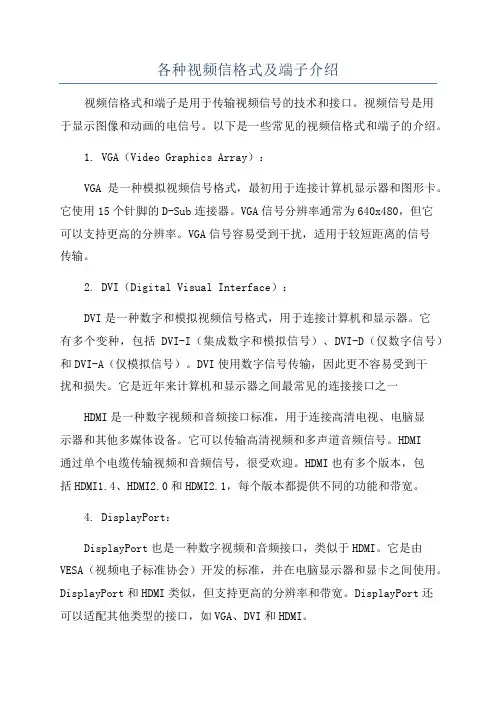

各种视频信格式及端子介绍视频信格式和端子是用于传输视频信号的技术和接口。

视频信号是用于显示图像和动画的电信号。

以下是一些常见的视频信格式和端子的介绍。

1. VGA（Video Graphics Array）：VGA是一种模拟视频信号格式，最初用于连接计算机显示器和图形卡。

它使用15个针脚的D-Sub连接器。

VGA信号分辨率通常为640x480，但它可以支持更高的分辨率。

VGA信号容易受到干扰，适用于较短距离的信号传输。

2. DVI（Digital Visual Interface）：DVI是一种数字和模拟视频信号格式，用于连接计算机和显示器。

它有多个变种，包括DVI-I（集成数字和模拟信号）、DVI-D（仅数字信号）和DVI-A（仅模拟信号）。

DVI使用数字信号传输，因此更不容易受到干扰和损失。

它是近年来计算机和显示器之间最常见的连接接口之一HDMI是一种数字视频和音频接口标准，用于连接高清电视、电脑显示器和其他多媒体设备。

它可以传输高清视频和多声道音频信号。

HDMI通过单个电缆传输视频和音频信号，很受欢迎。

HDMI也有多个版本，包括HDMI1.4、HDMI2.0和HDMI2.1，每个版本都提供不同的功能和带宽。

4. DisplayPort：DisplayPort也是一种数字视频和音频接口，类似于HDMI。

它是由VESA（视频电子标准协会）开发的标准，并在电脑显示器和显卡之间使用。

DisplayPort和HDMI类似，但支持更高的分辨率和带宽。

DisplayPort还可以适配其他类型的接口，如VGA、DVI和HDMI。

5. Thunderbolt：Thunderbolt是由Intel和Apple共同开发的接口技术，用于连接电脑和外部设备，包括显示器、硬盘驱动器和音频接口。

Thunderbolt接口使用的是DisplayPort技术，因此可以传输视频和音频信号。

同时，Thunderbolt还具有高速数据传输的能力，可以通过同一个接口传输多种类型的信号。

视频信号基础常识

视频信号基础常识

各种视频信号格式及端子介绍RF/AV/SVIDEO/YUV/VGA/RGB/RGBS/DVI/HDMI/视频信号是我们接触最多的显示信号，但您并不一定对各种视频信号有所了解。

因为国内用到的视频信号格式和端子非常有限，一般就是复合视频和S端子，稍高级一些的就是色差及VGA。

对于那些经常接触国外电器和二手设备的朋友，就会遇到各种希奇古怪的信号端子，我们也经常接到读者这方面的提问。

请读者注意：我们这里所说的视频信号并不是严格意义上的带宽只有5MHz的视频信号，而是泛指能作为输入输出的显示信号。

本文试图把常用视频信号做一简单叙述，有不全和不对的地方请读者朋友指出。

一、各种视频信号复合视频信号（Video）复合视频信号是我们日常生活中最为常见的视频信号，它在一个传输信号中包含了亮度、色度和同步信号。

由于彩色编码的不同，复合视频又有PAL、NTSV、SECAM制式之分。

复合视频信号本身的带宽只有5MHz （NTSC制式带宽仅4.5MHz），中间又加了彩色副载波信号（NTSC制为3.58MHz，PAL 和SECAM制为4.43MHz），正好落在亮度信号带宽之内，占去了一部分亮度信号，又造成亮度和色度的相互干扰，使得复合视频成为最差的视频信号。

复合视频信号一般用RCA插头连接，就是通常说的莲花插头，见图1。

欧洲也用SCART接口，老式的视频设备也有用BNC插头连接。

S视频信号（S-Video）S视频信号俗称S端子信号，它同时传送两路信号：亮度信号Y和色度信号C。

由于将亮度和色度分离，所以图象质量优于复合视频信号，色度对亮度的串扰现象也消失。

由于S视频信号亮度带宽没有改变，色度信号仍须解调，所以其图象质量的提高是有限的，但肯定解决了亮色串扰，消除图象的爬行现象。

S端子用四芯插头，见图2。

欧洲也用SCART插头，老式的视频设备也有用两个BNC插头连接，计算机显卡也有用七芯插头，其外形与S端子一样，只是又包含了复合视频信号。

003.常用视频信号接口介绍

003.常用视频信号接口介绍

4
RF射频
还有第三种制式SECAM，也是DIN 接口
SECAM：又称塞康制，SECAM是法文Sequentiel Couleur A Memoire缩 写，意为“按顺序传送彩色与存储”，是一个首先用在法国模拟彩色电 视系统，系统化一个8MHz宽的调制信号。1966年由法国研制成功，属 于同时顺序制，有三种形式的SECAM：法国SECAM(SECAM-L)，用 在法国和它的以前的群体上；SECAM-B/G，用在中东，先前的东德和 希腊；SECAM D/K用在俄罗斯和西欧。 SECAM制式的帧频每秒25帧，扫描线625行，隔行扫描，画面比例4:3， 分辨率为720×576，SECAM制的主要特点是逐行顺序传送色差信号R －Y和B－Y，是为了克服NTSC制的色调失真而出现的另一彩色电视制 式。
6
CVBS复合视频
CVBS：复合视频广播信号 或 复合视频消隐和同步（Composite Video Broadcast Signal 或 Composite Video Blanking and Sync）。Video（视频）端子的简称，它是声/画分离的 视频端子，只管图像信号的传输，而音频信号通过另外的端子连接。 最常见的是被称作AV端子的接口组，它是由三个独立的RCA插头（又叫莲花接口RCA jack）组成的，其中的V接口连接复合视频信号，为黄色插口；L接口连接左声道声音信 号信号，为白色插口；R接口连接右声道声音信号，为红色插口。这种复合视频信号没有 经过RF射频信号那些调制、放大、检波、解调等过程，信号保真度相对较高，一般可达 RF 350-450线。
7
S-VIDEO接口
由于普通视频信号是将亮度信号和色度信号采用频谱间置方法复合在一起，导致亮色串扰、 清晰度降低等问题。因此将亮度信号Y和色度信号C分开传输确保图像质量，被称为超级视频 端子（Super Video）也就是S端子的来源。 S端子是用专用的连接线，其结构独特，插头为4针，总线为一根，但包括了五路，由于S端 子传输的视频信号保真度比CVBS端子的更高，用S端子连接到的视频设备下，其水平清晰度 可达400-480线。

视频信号简述

视频信号简述

视频信号是指电视信号、静止图象信号和可视电视图象信号。

视频信号对于视频信号可支持三种制式：NTSC、PAL、SECAM。

视频信号分类:视频信号分类VGA输入接口：VGA接口采用非对称分布的15pin连接方式，其工作原理：是将显存内以数字格式存储的图像(帧)信号()在RAMDAC里经过模拟调制成模拟高频信号，然后再输出到等离子成像，这样VGA信号在输入端(LED显示屏内)，就不必像其它视频信号那样还要经过矩阵解码电路的换算。

从前面的视频成像原理可知VGA的视频传输过程是最短的，所以VGA接口拥有许多的优点，如无串扰无电路合成分离损耗等。

视频信号分类介绍视频信号接口图示:543211098761514131211视频信号分类介绍DVI输入接口：DVI接口主要用于与具有数字显示输出功能的计算机显卡相连接，显示计算机的RGB信号。

DVI（Digital Visual Interface）数字显示接口，是由1998年9月，在Intel开发者论坛上成立的数字显示工作小组（Digital Display Working Group简称DDWG），所制定的数字显示接口标准。

DVI数字端子比标准VGA端子信号要好，数字接口保证了全部内容采用数字格式传输，保证了主机到监视器的传输过程中数据的完整性（无干扰信号引入），可以得到更清晰的图像。

视频信号分类介绍视频信号接口图示:视频信号分类介绍标准视频输入（RCA）接口：也称AV接口，通常都是成对的白色的音频接口和黄色的视频接口，它通常采用RCA(俗称莲花头)进行连接，使用时只需要将带莲花头的标准AV线缆与相应接口连接起来即可。

AV接口实现了音频和视频的分离传输，这就避免了因为音/视频混合干扰而导致的图像质量下降，但由于AV接口传输的仍然是一种亮度/色度(Y/C)混合的视频信号，仍然需要显示设备对其进行亮/色分离和色度解码才能成像，这种先混合再分离的过程必然会造成色彩信号的损失，色度信号和亮度信号也会有很大的机会相互干扰从而影响最终输出的图像质量。

各种视频信号

各种视频信号

各种视频信号格式及端子介绍一、各种视频信号复合视频信号（V ideo）复合视频信号是我们日常生活中最为常见的视频信号，它在一个传输信号中包含了亮度、色度和同步信号。

由于彩色编码的不同，复合视频又有PAL、NTSV、SECAM制式之分。

复合视频信号本身的带宽只有5MHz （NTSC制式带宽仅4.5MHz），中间又加了彩色副载波信号（NTSC制为3.58MHz，PAL和SECAM制为4.43MHz），正好落在亮度信号带宽之内，占去了一部分亮度信号，又造成亮度和色度的相互干扰，使得复合视频成为最差的视频信号。

复合视频信号一般用RCA插头连接，就是通常说的莲花插头，见图1。

欧洲也用SCART接口，老式的视频设备也有用BNC插头连接。

S视频信号（S-Video）S视频信号俗称S端子信号，它同时传送两路信号：亮度信号Y和色度信号C。

由于将亮度和色度分离，所以图象质量优于复合视频信号，色度对亮度的串扰现象也消失。

由于S视频信号亮度带宽没有改变，色度信号仍须解调，所以其图象质量的提高是有限的，但肯定解决了亮色串扰，消除图象的爬行现象。

S端子用四芯插头，见图2。

欧洲也用SCART插头，老式的视频设备也有用两个BNC插头连接，计算机显卡也有用七芯插头，其外形与S端子一样，只是又包含了复合视频信号。

隔行色差信号（Y、Cr、Cb）色差信号也叫分量信号（Component V ideo），同时传送三路信号：Y是亮度信号，只包含黑白图象信息；Cr是R-Y信号，即红色信号与亮度信号的差；Cb是B-Y信号，即蓝色信号与亮度信号的差。

色差信号实际也是亮色分离信号，与S端子不同的是色度信号不用解调，之所以用R-Y和B-Y是要避免传输G绿信号，因为G信号占据色度信号的59%，不利于数据压缩，用R-Y和B-Y通过矩阵运算同样可以得到G信号。

由于VCD和DVD用的MPEG1和MPEG2数字压缩信号就是用色差信号编码的，所以色差信号图象质量大大提高，完全优于S视频信号。

常见音视频信号的类型、传输介质、接头和接线标准

常见音视频信号的类型、传输介质、接头和接线标准

常见音视频信号的类型、传输介质、接头和接线标准常见视频信号的类型有：复合视频(Composite-Video)、超级视频(Super-Video)、模拟分量视频(RGBHV Video)、VGA视频(Video Graphics Array)、工作站视频(IBM PowerPC/Sun Color)、数字串行视频(Signal-Digital Interface)等视频格式。

常见音频信号的类型有：非平衡模拟音频(UnBalance Audio)、平衡式模拟音频(Analog Balance Audio)、非平衡数字音频(Digital Unbalance Audio)、平衡式数字音频(Digital Balance Audio)等格式。

常用接头有：BNC接头、莲花(RCA)接头、15针HD型接头、直型(TRS)接头、卡龙(XLR)接头。

下面我们简要介绍一下每种常见音视频信号的传输介质、接头和接线标准1. 复合视频(Composite-Video)•传输介质：单根带屏蔽的同轴电缆- 传输阻抗：75Ω•常用接头：BNC接头、莲花(RCA)接头•接线标准：插针=同轴信号线，外壳公共地＝屏蔽网线(下图所示)2. 超级视频(Super-Video)•传输介质：两根带屏蔽的同轴电缆- 传输阻抗：75Ω•常用接头：2×BNC接头、1×4针微型接头•接线标准：3脚插针=亮度(Y)信号线，4脚插针=色度(C)信号线1脚、2脚公共地＝屏蔽网线(下图所示)3. 模拟分量视频(RGBHV Video)•传输介质：3-5根带屏蔽的同轴电缆•传输阻抗：75Ω- 常用接头：3-5×BNC接头•接线标准：红色=红基色(R)信号线，绿色=绿基色(G)信号线，蓝色=蓝基色(B)信号线，黑色=行同步(H)信号线，黄色=场同步(V)信号线，公共地＝屏蔽网线(下图所示)4. VGA视频(Video Graphics Array)•传输介质：11根带屏蔽的同轴电缆•传输阻抗：75Ω•常用接头：15针HD型接头- 接线标准：1脚=红基色，2脚=绿基色，3脚=蓝基色，6脚=红色地，7脚=绿色地，8脚=蓝色地，13脚=行同步，14脚=场同步，5脚=自测试，10脚=数字地，4、11、12、15脚=地址码(下图所示)5. 工作站视频(IBM PowerPC/Sun Color)•传输介质：11根带屏蔽的同轴电缆- 传输阻抗：75Ω•常用接头：13W3接头•接线标准：A1脚=红基色，A2脚=绿基色，A3脚=蓝基色，5脚=行同步，9脚=场同步，3脚=自测试，4、10脚=数字地，1、2、6、7脚=地址码(下图所示)6. 数字串行视频(Signal-Digital Interface)•传输介质：单根带屏蔽的同轴电缆•传输阻抗：75Ω•常用接头：BNC接头•接线标准：插针=同轴信号线，外壳数字地＝屏蔽网线7. 非平衡模拟音频(UnBalance Audio)•传输介质：单根带屏蔽的同轴电缆•传输阻抗：高低阻•常用接头：直型(TRS)接头、莲花(RCA)接头•接线标准：插针=同轴信号线，外壳公共地＝屏蔽网线(下图所示)8. 平衡式模拟音频(Analog Balance Audio)•传输介质：带屏蔽的双绞电缆•传输阻抗：600Ω或高低阻•常用接头：直型(TRS)接头、卡龙(XLR)接头•接线标准：直插：插针=信号+，中环=信号－，外壳公共地＝屏蔽网线卡龙：2脚=信号+，3脚=信号－，1脚公共地=屏蔽网线(下图所示)9. 非平衡数字音频(Digital Unbalance Audio)•传输介质：单根带屏蔽的同轴电缆或光纤•传输阻抗：75Ω- 常用接头：BNC接头•接线标准：插针=同轴信号线，外壳数字地＝屏蔽网线10. 平衡式数字音频(Digital Balance Audio)•传输介质：带屏蔽的双绞电缆•传输阻抗：110Ω•常用接头：卡龙(XLR)接头11. 其他数字音频格式SDIF-2 SONY Digital Interface 三根同轴电缆，双通道、立体声BNCSDIF-24 SONY Digital Interface 多股绞合电缆，24通道、立体声D25Y1Y2 YAMAHA 八芯绞合电缆8-pin DINAES/EBU 音频工程师协会/欧洲广播联盟带屏蔽的双绞电缆，双通道、立体声XLRTOSLINK TOSHIBA Optical Link 单根光纤，多通道、立体声光纤连接头TEAC DTRS 多股绞合电缆，8通道、立体声D25ADAT ALESIE 一对光纤，8通道、立体声光纤连接头。

视频会议中的信号和网络

视频会议中的信号和网络

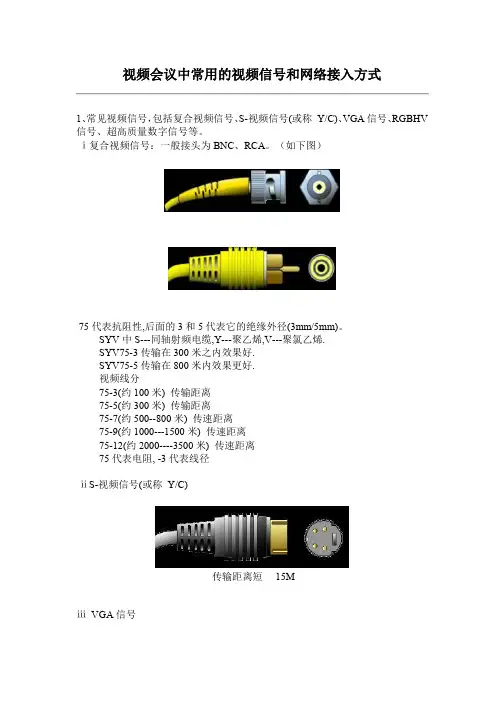

视频会议中常用的视频信号和网络接入方式1、常见视频信号，包括复合视频信号、S-视频信号(或称Y/C)、VGA信号、RGBHV 信号、超高质量数字信号等。

ⅰ复合视频信号：一般接头为BNC、RCA。

（如下图）75代表抗阻性,后面的3和5代表它的绝缘外径(3mm/5mm)。

SYV中S---同轴射频电缆,Y---聚乙烯,V---聚氯乙烯.SYV75-3传输在300米之内效果好.SYV75-5传输在800米内效果更好.视频线分75-3(约100米) 传输距离75-5(约300米) 传输距离75-7(约500--800米) 传速距离75-9(约1000---1500米) 传速距离75-12(约2000----3500米) 传速距离75代表电阻, -3代表线径ⅱS-视频信号(或称Y/C)传输距离短15MⅲVGA信号频率高，易衰减，传输距离短，易受干扰3+4/6VGA 15-30MⅳRGBHV 信号75-2RGB 30-50M75-3RGB 50-70Mⅴ超高质量数字信号-DVIDVI-D:只能接收数字信号DVI-I:能同时接收数字信号和模拟信号传输距离短7-15Mⅵ超高质量数字信号-HDMI支持5Gbps的数据传输率，最远可传输15米2、常见控制信号，RS232、RS422、RS485、IR、CR-NET(CREATOR控制信号) ⅰRS232 传输速率较低，在异步传输时，波特率为20Kbps，接口使用一根信号线和一根信号返回线而构成共地的传输形式，这种共地传输容易产生共模干扰，所以抗噪声干扰性弱。

传输距离15米~20米。

采用150pF/m的通信电缆时，最大通信距离为15m；若每米电缆的电容量减小，通信距离可以增加。

传输距离短的另一原因是RS-232属单端信号传送，存在共地噪声和不能抑制共模干扰等问题，因此一般用于20m以内的通信。

ⅱRS-422是差模传输，抗干扰能力强，能传1200米，最大传输速率为10Mb/s。

视频信号简述

视频信号简述

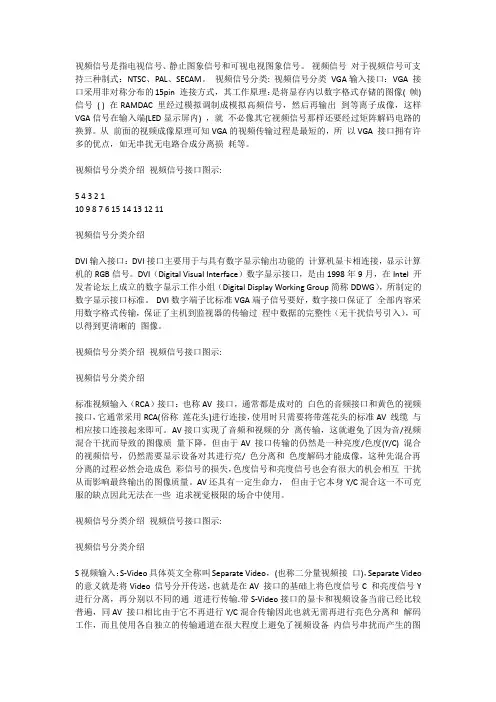

视频信号是指电视信号、静止图象信号和可视电视图象信号。

视频信号对于视频信号可支持三种制式：NTSC、PAL、SECAM。

视频信号分类:视频信号分类VGA输入接口：VGA接口采用非对称分布的15pin连接方式，其工作原理：是将显存内以数字格式存储的图像(帧)信号()在RAMDAC里经过模拟调制成模拟高频信号，然后再输出到等离子成像，这样VGA信号在输入端(LED显示屏内)，就不必像其它视频信号那样还要经过矩阵解码电路的换算。

从前面的视频成像原理可知VGA的视频传输过程是最短的，所以VGA接口拥有许多的优点，如无串扰无电路合成分离损耗等。

视频信号分类介绍视频信号接口图示:543211098761514131211视频信号分类介绍DVI输入接口：DVI接口主要用于与具有数字显示输出功能的计算机显卡相连接，显示计算机的RGB信号。

DVI（Digital Visual Interface）数字显示接口，是由1998年9月，在Intel开发者论坛上成立的数字显示工作小组（Digital Display Working Group简称DDWG），所制定的数字显示接口标准。

DVI数字端子比标准VGA端子信号要好，数字接口保证了全部内容采用数字格式传输，保证了主机到监视器的传输过程中数据的完整性（无干扰信号引入），可以得到更清晰的图像。

视频信号分类介绍视频信号接口图示:视频信号分类介绍标准视频输入（RCA）接口：也称AV接口，通常都是成对的白色的音频接口和黄色的视频接口，它通常采用RCA(俗称莲花头)进行连接，使用时只需要将带莲花头的标准AV线缆与相应接口连接起来即可。

AV接口实现了音频和视频的分离传输，这就避免了因为音/视频混合干扰而导致的图像质量下降，但由于AV接口传输的仍然是一种亮度/色度(Y/C)混合的视频信号，仍然需要显示设备对其进行亮/色分离和色度解码才能成像，这种先混合再分离的过程必然会造成色彩信号的损失，色度信号和亮度信号也会有很大的机会相互干扰从而影响最终输出的图像质量。

各种视频信号

各种视频信号

各种视频信号————————————————————————————————作者: ————————————————————————————————日期：各种视频信号格式及端子介绍一、各种视频信号复合视频信号(Videｏ)复合视频信号是我们日常生活中最为常见的视频信号，它在一个传输信号中包含了亮度、色度和同步信号。

由于彩色编码的不同,复合视频又有ＰAＬ、NＴSV、SECAM制式之分。

复合视频信号本身的带宽只有５MHz(NＴSC制式带宽仅4.５MHｚ），中间又加了彩色副载波信号(ＮTSC制为3．５８MＨz,PAＬ和SＥCAM 制为４.43MHz）,正好落在亮度信号带宽之内,占去了一部分亮度信号，又造成亮度和色度的相互干扰,使得复合视频成为最差的视频信号。

复合视频信号一般用RCA插头连接,就是通常说的莲花插头，见图１。

欧洲也用SCART接口,老式的视频设备也有用ＢNＣ插头连接。

S视频信号(S-Video)S视频信号俗称S端子信号，它同时传送两路信号：亮度信号Y和色度信号Ｃ。

由于将亮度和色度分离，所以图象质量优于复合视频信号,色度对亮度的串扰现象也消失。

由于Ｓ视频信号亮度带宽没有改变，色度信号仍须解调，所以其图象质量的提高是有限的,但肯定解决了亮色串扰，消除图象的爬行现象。

S端子用四芯插头，见图２。

欧洲也用ＳＣART插头,老式的视频设备也有用两个BＮC插头连接，计算机显卡也有用七芯插头,其外形与S端子一样,只是又包含了复合视频信号。

隔行色差信号(Ｙ、Cr、Cb）色差信号也叫分量信号(ComponenｔVidｅo）,同时传送三路信号:Y是亮度信号，只包含黑白图象信息;Ｃr 是R-Y信号,即红色信号与亮度信号的差;Cb是Ｂ-Ｙ信号,即蓝色信号与亮度信号的差。

色差信号实际也是亮色分离信号,与S端子不同的是色度信号不用解调，之所以用R-Y和B-Y是要避免传输G绿信号,因为G 信号占据色度信号的59%，不利于数据压缩，用Ｒ-Ｙ和B-Y通过矩阵运算同样可以得到G信号。

视频信号分类

视频信号分类

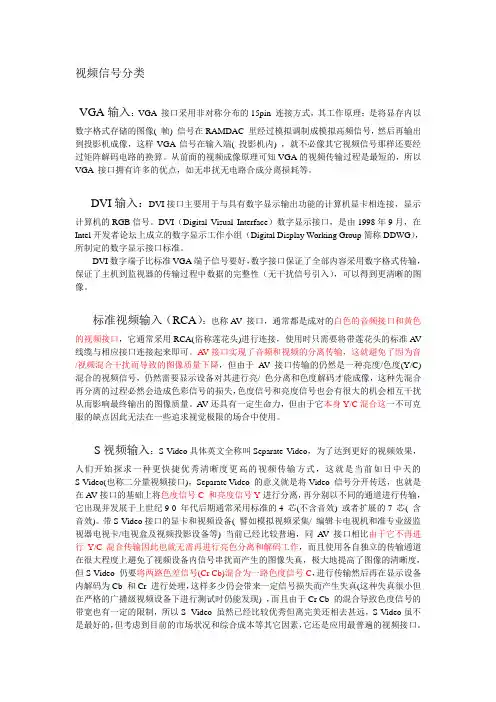

视频信号分类VGA输入：VGA 接口采用非对称分布的15pin 连接方式，其工作原理：是将显存内以数字格式存储的图像( 帧) 信号在RAMDAC 里经过模拟调制成模拟高频信号，然后再输出到投影机成像，这样VGA信号在输入端( 投影机内) ，就不必像其它视频信号那样还要经过矩阵解码电路的换算。

从前面的视频成像原理可知VGA的视频传输过程是最短的，所以VGA 接口拥有许多的优点，如无串扰无电路合成分离损耗等。

DVI输入：DVI接口主要用于与具有数字显示输出功能的计算机显卡相连接，显示计算机的RGB信号。

DVI（Digital Visual Interface）数字显示接口，是由1998年9月，在Intel开发者论坛上成立的数字显示工作小组（Digital Display Working Group简称DDWG），所制定的数字显示接口标准。

DVI数字端子比标准VGA端子信号要好，数字接口保证了全部内容采用数字格式传输，保证了主机到监视器的传输过程中数据的完整性（无干扰信号引入），可以得到更清晰的图像。

标准视频输入（RCA）：也称A V 接口，通常都是成对的白色的音频接口和黄色的视频接口，它通常采用RCA(俗称莲花头)进行连接，使用时只需要将带莲花头的标准A V 线缆与相应接口连接起来即可。

A V接口实现了音频和视频的分离传输，这就避免了因为音/视频混合干扰而导致的图像质量下降，但由于A V 接口传输的仍然是一种亮度/色度(Y/C)混合的视频信号，仍然需要显示设备对其进行亮/ 色分离和色度解码才能成像，这种先混合再分离的过程必然会造成色彩信号的损失，色度信号和亮度信号也会有很大的机会相互干扰从而影响最终输出的图像质量。

A V还具有一定生命力，但由于它本身Y/C混合这一不可克服的缺点因此无法在一些追求视觉极限的场合中使用。

S视频输入：S-Video具体英文全称叫Separate Video，为了达到更好的视频效果，人们开始探求一种更快捷优秀清晰度更高的视频传输方式，这就是当前如日中天的S-Video(也称二分量视频接口)，Separate Video 的意义就是将Video 信号分开传送，也就是在A V接口的基础上将色度信号C 和亮度信号Y进行分离，再分别以不同的通道进行传输，它出现并发展于上世纪9 0 年代后期通常采用标准的4 芯(不含音效) 或者扩展的7 芯( 含音效)。

常见音视频信号的类型、传输介质、NBC接头和接线标准教程

常见音视频信号的类型、传输介质、NBC接头和接线标准教程

具体方法如下：1.剥线同轴电缆由外向内分别为保护胶皮、金属屏蔽网线（接地屏蔽线）、乳白色透明绝缘层和芯线（信号线），芯线由一根或几根铜线构成，金属屏蔽网线是由金属线编织的金属网，内外层导线之间用乳白色透明绝缘物填充，内外层导线保持同轴固称为同轴电缆。

剥线用小刀将同轴电缆外层保护胶皮剥去1.5cm，小心不要割伤金属屏蔽线，再将芯线外的乳白色透明绝缘层剥去0.6cm，使芯线裸露。

2.连接芯线购回的BNC接头由BNC接头本体、屏蔽金属套筒、芯线插针由三件组成，芯线插针用于连接同轴电缆芯线;剥好线后请将芯线插入芯线插针尾部的小孔中，用专用卡线钳前部的小槽用力夹一下，使芯线压紧在小孔中。

可以使用电烙铁焊接芯线与芯线插针，焊接芯线插针尾部的小孔中置入一点松香粉或中性焊剂后焊接，焊接时注意不要将焊锡流露在芯线插针外表面，会导致芯线插针报废。

注意:如果你没有专用卡线钳可用电工钳代替，但需注意一是不要使芯线插针变形太大，二是将芯线压紧以防止接触不良。

3.装配BNC接头连接好芯线后，先将屏蔽金属套筒套入同轴电缆，再将芯线插针从BNC接头本体尾部孔中向前插入，使芯线插针从前端向外伸出，最后将金属套筒前推，使套筒将外层金属屏蔽线卡在BNC接头本体尾部的圆柱体;4.压线保持套筒与金属屏蔽线接触良好，用卡线钳上的六边形卡口用力夹，使套筒形变为六边形。

重复上述方法在同轴电缆另一端制作BNC接头即制作完成。

使用前最好用万用电表检查一下，断路和短路均会导致无法通信，还有可能损坏网卡或集线器。

注意:制作组装式BNC接头需使用小螺丝刀和电工钳，按前述方法剥线后，将芯线插入芯线固定孔，再用小螺丝刀固定芯线，外层金属屏蔽线拧在一起，用电工钳固定在屏蔽线固定套中，最后将尾部金属拧在BNC接头本体上。

制作焊接式BNC接头需使用电烙铁，按前述方法剥线后，只需用电烙铁将芯线和屏蔽线焊接BNC头上的焊接点上，套上硬槊料绝缘套和软槊料尾套即可。

安装视频监控时怎么布线?1.不同的施工环境有不同的要求2.视频线最好不要有接头3.如果有动点的话,控制线最好要减少星型节点4.有强点设备,要根据强电电压保持一定距离(看国标)5.电源线算好电流大小后,选择合适的线经,尽量节省布线6.根据环境情况,配相应的线管BNC焊接方法示意图：第一步：（如下图）将上过锡的屏蔽网和芯线用斜口钳剪断，屏蔽网和芯线分别留长约7mm和3mm。

视频信号分类

视频信号分类

视频信号分类视频信号分类转帖0一、高频或射频信号为了能够在空中传播电视信号，必须把视频全电视信号调制成高频或射频（RF－Radio Frequency）信号，每个信号占用一个频道，这样才能在空中同时传播多路电视节目而不会导致混乱。

我国采样PAL制，每个频道占用8MHz的带宽；美国采用NTSC制，电视从2频道至69频道，每个频道的带宽为4MHz，电视信号频带共占用54 MHz至806 MHz的信道。

有线电视CATV（Cable Television）的工作方式类似，只是它通过电缆而不是通过空中传播电视信号。

电视机在接收受到某一频道的高频信号后，要把全电视信号从高频信号中解调出来，才能在屏幕上重现视频图像。

二、复合视频信号复合视频（Composite Video）信号定义为包括亮度和色度的单路模拟信号，也即从全电视信号中分离出伴音后的视频信号，这时的色度信号还是间插在亮度信号的高端。

由于复合视频的亮度和色度是间插在一起的，在信号重放时很难恢复完全一致的色彩。

这种信号一般可通过电缆输入或输出到家用录像机上，其信号带宽较窄，一般只有水平240线左右的分解率。

早期的电视机都只有天线输入端口，较新型的电视机才备有复合视频输入和输出端（Video In，Video Out），也即可以直接输入和输出解调后的视频信号。

视频信号已不包含高频分量，处理起来相对简单一些，因此计算机的视频卡一般都采用视频输入端获取视频信号。

由于视频信号中已不包含伴音，故一般与视频输入、输出端口配套的还有音频输入、输出端口（Audio－In、Audio－Out），以便同步传输伴音。

因此，有时复合式视频接口也称为AV（Audio Video）口。

三、S－Video信号目前有的电视机还备有两分量视频输入端口（S－Video In），S－Video 是一种两分量的视频信号，它把亮度和色度信号分成两路独立的模拟信号，用两路导线分别传输并可以分别记录在模拟磁带的两路磁迹上。

各种常用视频信号类型大全

各种常用视频信号类型大全

✓视频信号术语简介
NTSC制式:又简称为N制，是1952年12月由美国国家电视标准 委员会（National Television System Committee，缩写为 NTSC）制定的彩色电视广播标准，两大主要分支是NTSC-J 与NTSC-US（又名NTSC-U/C）。 它属于同时制，帧频为每秒29.97fps，扫描线为525，逐行 扫描，画面比例为4：3，分辨率为720x480。 这种制式的色度信号调制包括了平衡调制和正交调制两种 ，解决了彩色黑白电视广播兼容问题，但存在相位容易失真 、色彩不太稳定的缺点。
✓视频信号分类介绍 视频信号接口图示:
✓ 视频信号分类介绍 ✓ 视频信号术语简介 视频格式简介 视频测试评测
✓视频信号术语简介
视频信号术语常见的有标清、高清、全高清、PAL制、 NTSC制 、 SECAM制 、隔行扫描、逐行扫描、行频和场频、带宽、 行场同步、 Dual Link和single Link 、Dual Link.
✓视频信号分类介绍 视频信号接口图示:
54 321
10 9 8 7 6 15 14 13 12 11
✓视频信号分类介绍
DVI输入接口：DVI接口主要用于与具有数字显示输出功能的 计算机显卡相连接，显示计算机的RGB信号。DVI（Digital Visual Interface）数字显示接口，是由1998年9月，在Intel 开发者论坛上成立的数字显示工作小组（Digital Display Working Group简称DDWG），所制定的数字显示接口标准 。 DVI数字端子比标准VGA端子信号要好，数字接口保证了 全部内容采用数字格式传输，保证了主机到监视器的传输过 程中数据的完整性（无干扰信号引入），可以得到更清晰的 图像。

视频信号分类及介绍

视频信号分类及介绍
视频信号分类及介绍
Color Spaces
• RGB - most basic of the color spaces
• YCbCr - digital representation of the video signal
– developed as part of ITU-R BT.601
– Nominal ranges of:
Sampling speed
1080I 1125 x 2200 x 60/2 74.25 MHz
720P 1650 x 750 x 60 74.25 MHz
RGB Component Video
NOTE: Trilevel sync shown is for HDTV; bilevel (negative sync) for SDTV
140 896 0.75
max white
pixel = sync_height/40 * IRE float = (pixel - 512) / 512
47.5 304 -0.41 40 256 -0.5
40 IRE
black blank
0 0 -1.0
sync tip
Composite Frequency Spectrum
• NTSC: Color is quadrature-modulated by subcarrier. Short burst of subcarrier at the beginning of each line used as reference for amplitude (saturation) and phase (hue).
• Both result in same same pixel (sampling) clock frequency of 74.25MSPS (calculation below) • Based on this an 80MSPS DAC is sufficient for HDTV

常见视频信号传输特性

常见视频信号传输特性

常见视频信号传输特性1. 分量视频(Component Signal)摄像机的光学系统将景像的光束分解为三种基本的彩色：红色、绿色和蓝色。

感光器材再把三种单色图像转换成分离的电信号。

为了识别图像的左边沿和顶部，电信号中附加有同步信息。

显示终端与摄像机的同步信息可以附加在绿色通道上，有时也附加在所有的三个通道，甚至另作为一个或两个独立的通道进行传输，下面是几种常见的同步信号附加模式和表示方法：- RGsB：同步信号附加在绿色通道，三根75Ω同轴电缆传输。

- RsGsBs：同步信号附加在红、绿、蓝三个通道，三根75Ω同轴电缆传输。

- RGBS：同步信号作为一个独立通道，四根75Ω同轴电缆传输。

- RGBHV：同步信号作为行、场二个独立通道，五根75Ω同轴电缆传输。

RGB分量视频可以产生从摄像机到显示终端的高质量图像，但传输这样的信号至少需要三个独立通道分别处理，使信号具有相同的增益、直流偏置、时间延迟和频率响应，分量视频的传输特性如下：- 传输介质：3-5根带屏蔽的同轴电缆- 传输阻抗：75Ω- 常用接头：3-5×BNC接头- 接线标准：红色=红基色(R)信号线，绿色=绿基色(G)信号线，蓝色=蓝基色(B)信号线，黑色=行同步(H)信号线，黄色=场同步(V)信号线，公共地＝屏蔽网线(见附图VP-03)2. 复合视频(Composite-Video)由于分量视频信号各个通道间的增益不等或直流偏置的误差，会使终端显示的彩色产生细微的变化。

同时，可能由于多条传输电缆的长度误差或者采用了不同的传输路径，这将会使彩色信号产生定时偏离，导致图像边缘模糊不清，严重时甚至出现多个分离的图像。

插入NTSC或PAL编解码器使视频信号易于处理而且是沿单线传输，这就是复合视频。

复合视频格式是折中解决长距离传输的方式，色度和亮度共享4.2MHz(NTSC)或5.0-5.5MHz(PAL)的频率带宽，互相之间有比较大的串扰，所以还是要考虑频率响应和定时问题，应当避免使用多级编解码器，复合视频的传输特性如下：- 传输介质：单根带屏蔽的同轴电缆- 传输阻抗：75?- 常用接头：BNC接头、莲花(RCA)接头- 接线标准：插针=同轴信号线，外壳公共地＝屏蔽网线(见附图VP-01) 3. 色差信号(Y,R-Y,B-Y)对视频信号进行处理而传输图像时，RGB分量视频的方式并不是带宽利用率最高的方法，原因是三个分量信号均需要相同的带宽。

常见音视频信号的类型之欧阳家百创编

常见音视频信号的类型之欧阳家百创编

常见音视频信号的类型、传输介质、接头和接线标准欧阳家百（2021.03.07）常见视频信号的类型有：复合视频(Composite-Video)、超级视频(Super-Video)、模拟分量视频(RGBHV Video)、VGA视频(Video Graphics Array)、工作站视频(IBM PowerPC/Sun Color)、数字串行视频(Signal-Digital Interface)等视频格式。

常见音频信号的类型有：非平衡模拟音频(UnBalance Audio)、平衡式模拟音频(Analog Balance Audio)、非平衡数字音频(Digital Unbalance Audio)、平衡式数字音频(Digital Balance Audio)等格式。

常用接头有：BNC接头、莲花(RCA)接头、15针HD型接头、直型(TRS)接头、卡龙(XLR)接头。

下面我们简要介绍一下每种常见音视频信号的传输介质、接头和接线标准1. 复合视频(Composite-Video)•传输介质：单根带屏蔽的同轴电缆- 传输阻抗：75Ω•常用接头：BNC接头、莲花(RCA)接头•接线标准：插针=同轴信号线，外壳公共地＝屏蔽网线(下图所示)2. 超级视频(Super-Video)•传输介质：两根带屏蔽的同轴电缆- 传输阻抗：75Ω•常用接头：2×BNC接头、1×4针微型接头•接线标准：3脚插针=亮度(Y)信号线，4脚插针=色度(C)信号线1脚、2脚公共地＝屏蔽网线(下图所示)3. 模拟分量视频(RGBHV Video)•传输介质：3-5根带屏蔽的同轴电缆•传输阻抗：75Ω- 常用接头：3-5×BNC接头•接线标准：红色=红基色(R)信号线，绿色=绿基色(G)信号线，蓝色=蓝基色(B)信号线，黑色=行同步(H)信号线，黄色=场同步(V)信号线，公共地＝屏蔽网线(下图所示)4. VGA视频(Video Graphics Array)•传输介质：11根带屏蔽的同轴电缆•传输阻抗：75Ω•常用接头：15针HD型接头- 接线标准：1脚=红基色，2脚=绿基色，3脚=蓝基色，6脚=红色地，7脚=绿色地，8脚=蓝色地，13脚=行同步，14脚=场同步，5脚=自测试，10脚=数字地，4、11、12、15脚=地址码(下图所示)5. 工作站视频(IBM PowerPC/Sun Color)•传输介质：11根带屏蔽的同轴电缆- 传输阻抗：75Ω•常用接头：13W3接头•接线标准：A1脚=红基色，A2脚=绿基色，A3脚=蓝基色，5脚=行同步，9脚=场同步，3脚=自测试，4、10脚=数字地，1、2、6、7脚=地址码(下图所示)6. 数字串行视频(Signal-Digital Interface)•传输介质：单根带屏蔽的同轴电缆•传输阻抗：75Ω•常用接头：BNC接头•接线标准：插针=同轴信号线，外壳数字地＝屏蔽网线7. 非平衡模拟音频(UnBalance Audio)•传输介质：单根带屏蔽的同轴电缆•传输阻抗：高低阻•常用接头：直型(TRS)接头、莲花(RCA)接头•接线标准：插针=同轴信号线，外壳公共地＝屏蔽网线(下图所示)8. 平衡式模拟音频(Analog Balance Audio)•传输介质：带屏蔽的双绞电缆•传输阻抗：600Ω或高低阻•常用接头：直型(TRS)接头、卡龙(XLR)接头•接线标准：直插：插针=信号+，中环=信号－，外壳公共地＝屏蔽网线卡龙：2脚=信号+，3脚=信号－，1脚公共地=屏蔽网线(下图所示)9. 非平衡数字音频(Digital Unbalance Audio)•传输介质：单根带屏蔽的同轴电缆或光纤•传输阻抗：75Ω- 常用接头：BNC接头•接线标准：插针=同轴信号线，外壳数字地＝屏蔽网线10. 平衡式数字音频(Digital Balance Audio)•传输介质：带屏蔽的双绞电缆•传输阻抗：110Ω•常用接头：卡龙(XLR)接头11. 其他数字音频格式视频连接线，简称视频线，由视频电缆和连接头两部分组成，其中：视频电缆是特征阻抗为75Ω（欧）的同轴屏蔽电缆，常见的规格按线径分为－3和－5两种，按芯线分有单芯线和多芯线两种，连接头的常见的规格按电缆端连接方式分有压接头和焊接头两种，按设备端连接方式分有BNC（俗称卡头），RCA（俗称莲花头）两种。

常见音视频信号类型和接线

常见音视频信号类型和接线

1. 复合视频(Composite-Video)- 传输介质：单根带屏蔽的同轴电缆- 传输阻抗：75Ω- 常用接头：BNC接头、莲花(RCA)接头- 接线标准：插针=同轴信号线，外壳公共地＝屏蔽网线(下图所示)复合视频2. 超级视频(Super-Video)- 传输介质：两根带屏蔽的同轴电缆- 传输阻抗：75Ω- 常用接头：2×BNC接头、1×4针微型接头- 接线标准：3脚插针=亮度(Y)信号线，4脚插针=色度(C)信号线1脚、2脚公共地＝屏蔽网线(下图所示)超级视频3. (RGBHV Video)- 传输介质：3-5根带屏蔽的同轴电缆- 传输阻抗：75Ω- 常用接头：3-5×BNC接头- 接线标准：红色=红基色(R)信号线，绿色=绿基色(G)信号线，蓝色=蓝基色(B)信号线，黑色=行同步(H)信号线，黄色=场同步(V)信号线，公共地＝屏蔽网线(下图所示)模拟分量视频4. VGA视频(Video Graphics Array)- 传输介质：11根带屏蔽的同轴电缆- 传输阻抗：75Ω- 常用接头：15针HD型接头- 接线标准：1脚=红基色，2脚=绿基色，3脚=蓝基色，6脚=红色地，7脚=绿色地，8脚=蓝色地，13脚=行同步，14脚=场同步，5脚=自测试，10脚=数字地，4、11、12、15脚=地址码(下图所示)VGA视频5. 工作站视频(IBM PowerPC/Sun Color)- 传输介质：11根带屏蔽的同轴电缆- 传输阻抗：75Ω- 常用接头：13W3接头- 接线标准：A1脚=红基色，A2脚=绿基色，A3脚=蓝基色，5脚=行同步，9脚=场同步，3脚=自测试，4、10脚=数字地，1、2、6、7脚=地址码(下图所示)工作站视频6. 数字串行视频(Signal-Digital Interface)- 传输介质：单根带屏蔽的同轴电缆- 传输阻抗：75Ω- 常用接头：BNC接头- 接线标准：插针=同轴信号线，外壳数字地＝屏蔽网线7. 非平衡模拟音频(UnBalance Audio)- 传输介质：单根带屏蔽的同轴电缆- 传输阻抗：高低阻- 常用接头：直型(TRS)接头、莲花(RCA)接头- 接线标准：插针=同轴信号线，外壳公共地＝屏蔽网线(下图所示)非平衡模拟音频8. 平衡式模拟音频(Analog Balance Audio)- 传输介质：带屏蔽的双绞电缆- 传输阻抗：600Ω或高低阻- 常用接头：直型(TRS)接头、卡龙(XLR)接头- 接线标准：直插：插针=信号+，中环=信号－，外壳公共地＝屏蔽网线卡龙：2脚=信号+，3脚=信号－，1脚公共地=屏蔽网线(下图所示)平衡式模拟音频9. 非平衡数字音频(Digital Unbalance Audio)- 传输介质：单根带屏蔽的同轴电缆或光纤- 传输阻抗：75Ω- 常用接头：BNC接头- 接线标准：插针=同轴信号线，外壳数字地＝屏蔽网线10. 平衡式数字音频(Digital Balance Audio)- 传输介质：带屏蔽的双绞电缆- 传输阻抗：110Ω- 常用接头：卡龙(XLR)接头12、数字视频接口数字视频接口国际上标准的数字接口有三种：P&P（Plug&Play）、DFP（Digital Flat Panel）、DVI（Digital Visual Interface）。

常见音视频信号的类型之欧阳光明创编

常见音视频信号的类型之欧阳光明创编

常见音视频信号的类型、传输介质、接头和接线标准欧阳光明（2021.03.07）常见视频信号的类型有：复合视频(Composite-Video)、超级视频(Super-Video)、模拟分量视频(RGBHV Video)、VGA视频(Video Graphics Array)、工作站视频(IBM PowerPC/Sun Color)、数字串行视频(Signal-Digital Interface)等视频格式。

常见音频信号的类型有：非平衡模拟音频(UnBalance Audio)、平衡式模拟音频(Analog Balance Audio)、非平衡数字音频(Digital Unbalance Audio)、平衡式数字音频(Digital Balance Audio)等格式。

常用接头有：BNC接头、莲花(RCA)接头、15针HD型接头、直型(TRS)接头、卡龙(XLR)接头。

下面我们简要介绍一下每种常见音视频信号的传输介质、接头和接线标准1. 复合视频(Composite-Video)•传输介质：单根带屏蔽的同轴电缆- 传输阻抗：75Ω•常用接头：BNC接头、莲花(RCA)接头•接线标准：插针=同轴信号线，外壳公共地＝屏蔽网线(下图所示)2. 超级视频(Super-Video)•传输介质：两根带屏蔽的同轴电缆- 传输阻抗：75Ω•常用接头：2×BNC接头、1×4针微型接头•接线标准：3脚插针=亮度(Y)信号线，4脚插针=色度(C)信号线1脚、2脚公共地＝屏蔽网线(下图所示)3. 模拟分量视频(RGBHV Video)•传输介质：3-5根带屏蔽的同轴电缆•传输阻抗：75Ω- 常用接头：3-5×BNC接头•接线标准：红色=红基色(R)信号线，绿色=绿基色(G)信号线，蓝色=蓝基色(B)信号线，黑色=行同步(H)信号线，黄色=场同步(V)信号线，公共地＝屏蔽网线(下图所示)4. VGA视频(Video Graphics Array)•传输介质：11根带屏蔽的同轴电缆•传输阻抗：75Ω•常用接头：15针HD型接头- 接线标准：1脚=红基色，2脚=绿基色，3脚=蓝基色，6脚=红色地，7脚=绿色地，8脚=蓝色地，13脚=行同步，14脚=场同步，5脚=自测试，10脚=数字地，4、11、12、15脚=地址码(下图所示)5. 工作站视频(IBM PowerPC/Sun Color)•传输介质：11根带屏蔽的同轴电缆- 传输阻抗：75Ω•常用接头：13W3接头•接线标准：A1脚=红基色，A2脚=绿基色，A3脚=蓝基色，5脚=行同步，9脚=场同步，3脚=自测试，4、10脚=数字地，1、2、6、7脚=地址码(下图所示)6. 数字串行视频(Signal-Digital Interface)•传输介质：单根带屏蔽的同轴电缆•传输阻抗：75Ω•常用接头：BNC接头•接线标准：插针=同轴信号线，外壳数字地＝屏蔽网线7. 非平衡模拟音频(UnBalance Audio)•传输介质：单根带屏蔽的同轴电缆•传输阻抗：高低阻•常用接头：直型(TRS)接头、莲花(RCA)接头•接线标准：插针=同轴信号线，外壳公共地＝屏蔽网线(下图所示)8. 平衡式模拟音频(Analog Balance Audio)•传输介质：带屏蔽的双绞电缆•传输阻抗：600Ω或高低阻•常用接头：直型(TRS)接头、卡龙(XLR)接头•接线标准：直插：插针=信号+，中环=信号－，外壳公共地＝屏蔽网线卡龙：2脚=信号+，3脚=信号－，1脚公共地=屏蔽网线(下图所示)9. 非平衡数字音频(Digital Unbalance Audio)•传输介质：单根带屏蔽的同轴电缆或光纤•传输阻抗：75Ω- 常用接头：BNC接头•接线标准：插针=同轴信号线，外壳数字地＝屏蔽网线10. 平衡式数字音频(Digital Balance Audio)•传输介质：带屏蔽的双绞电缆•传输阻抗：110Ω•常用接头：卡龙(XLR)接头11. 其他数字音频格式视频连接线，简称视频线，由视频电缆和连接头两部分组成，其中：视频电缆是特征阻抗为75Ω（欧）的同轴屏蔽电缆，常见的规格按线径分为－3和－5两种，按芯线分有单芯线和多芯线两种，连接头的常见的规格按电缆端连接方式分有压接头和焊接头两种，按设备端连接方式分有BNC（俗称卡头），RCA（俗称莲花头）两种。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

视频信号分类介绍 视频信号接口图示:
视频信号分类介绍
BNC 端口：通常用于工作站和同轴电缆连接的连接器，标准 专业视频设备输入、输出端口。BNC电缆有5个连接头用于 接收红、绿、蓝、水平同步和垂直同步信号。BNC接头有别 于普通15针D－SUB标准接头的特殊显示器接口。由R、G 、B三原色信号及行同步、场同步五个独立信号接头组成。 主要用于连接工作站等对扫描频率要求很高的系统。BNC接 头可以隔绝视频输入信号，使信号相互间干扰减少，且信号 频宽较普通D－SUB大，可达到最佳信号响应效果。
视频信号分类介绍 视频信号接口图示:
视频信号分类介绍
标准视频输入（RCA）接口：也称AV 接口，通常都是成对的 白色的音频接口和黄色的视频接口，它通常采用RCA(俗称 莲花头)进行连接，使用时只需要将带莲花头的标准AV 线缆 与相应接口连接起来即可。AV接口实现了音频和视频的分 离传输，这就避免了因为音/视频混合干扰而导致的图像质 量下降，但由于AV 接口传输的仍然是一种亮度/色度(Y/C) 混合的视频信号，仍然需要显示设备对其进行亮/ 色分离和 色度解码才能成像，这种先混合再分离的过程必然会造成色 彩信号的损失，色度信号和亮度信号也会有很大的机会相互 干扰从而影响最终输出的图像质量。AV还具有一定生命力， 但由于它本身Y/C混合这一不可克服的缺点因此无法在一些 追求视觉极限的场合中使用。
视频信号术语简介 隔行扫描 : 隔行扫描指显示屏在显示一幅图像时，先扫描奇数 行，全部完成奇数行扫描后再扫描偶数行，因此每幅图像需扫 描两次才能完成，造成图像显示画面闪烁较大。 因此该种扫 描方式较为落后，通常用在早期的显示产品中。 隔行扫描就是每一帧被分割为两场，每一场包含了一帧中 所有的奇数扫描行或者偶数扫描行，通常是先扫描奇数行得到 第一场，然后扫描偶数行得到第二场。由于视觉暂留效应，人 眼将会看到平滑的运动而不是闪动的半帧半帧的图像。但是这 时会有几乎不会被注意到的闪烁出现，使得人眼容易疲劳。当 屏幕的内容是横条纹时，这种闪烁特别容易被注意到。
视频信号分类介绍 视频信号接口图示:
视频信号分类介绍 视频信号术语简介
视频格式简介
视频测试全高清、PAL制、 NTSC制、 SECAM制 、隔行扫描、逐行扫描、行频和场频、带宽、行场 同步、 Dual Link和single Link 、Dual Link. 标清:是物理分辨率在720p以下的一种视频格式。720p是指视频 的垂直分辨率为720线逐行扫描。具体的说，是指分辨率在 400线左右的VCD、DVD、电视节目等“标清”视频格式， 即标准清晰度, 720P是指分辨率为1280X720.
视频信号术语简介 高清:而物理分辨率达到720p以上则称作为高清,（英文表述 High Definition）简称HD。关于高清的标准，国际上公认的 有两条：视频垂直分辨率超过720p或1080i；视频宽纵比为 16：9。 全高清:是指物理分辨率高达1920×1080显示（包括1080i和 1080P），其中I（interlace）是指隔行扫描；P （Progressive）代表逐行扫描，这两者在画面的精细度上有 着很大的差别，1080P的画质要胜过1080i。对应地把720称 为标准高清。很显然，由于在传输的过程中数据信息更加丰 富，所以1080在分辨率上更有优势，尤其在大屏幕电视方面， 1080能确保更清晰的画质
视频信号分类介绍 视频信号接口图示:
视频信号分类介绍
S视频输入：S-Video具体英文全称叫Separate Video， (也称二分量视频接口)， Separate Video 的意义就是将Video 信号分开传送，也就是在AV接口的基础上 将色度信号C 和亮度信号Y进行分离，再分别以不同的通道进行传输.带S-Video 接口的显卡和视频设备当前已经比较普遍，同AV 接口相比由于它不再进行Y/C 混合传输因此也就无需再进行亮色分离和解码工作，而且使用各自独立的传输 通道在很大程度上避免了视频设备内信号串扰而产生的图像失真，极大地提高 了图像的清晰度，但S-Video 仍要将两路色差信号(Cr Cb)混合为一路色度信号 C，进行传输然后再在显示设备内解码为Cb 和Cr 进行处理，这样多少仍会带来 一定信号损失而产生失真(这种失真很小但在严格的广播级视频设备下进行测试 时仍能发现) ，而且由于Cr Cb 的混合导致色度信号的带宽也有一定的限制， 所以S -Video 虽然已经比较优秀但离完美还相去甚远，S-Video虽不是最好的， 但考虑到目前的市场状况和综合成本等其它因素，它还是应用最普遍的视频接 口。
视频信号术语简介 PAL制: PAL（Phase Alternating Line）制式属于全球两大主要 电视广播制式之一，主要应用于中国大陆、中国香港、中东 地区和欧洲一带。PAL制式使用的分辨率是720×576，约40 万像素。PAL制式又称为帐尔制式。它克服了NTSC制式对相 位失真的敏感性，在1962年，由前联邦德国在综合NTSC制 的技术成就基础上研制出来的一种改进方案。PAL意思是逐 行倒相，也属于同时制。它对同时传送的两个色差信号中的 一个色差信号采用逐行倒相，另一个色差信号进行正交调制 方式。这样，如果在信号传输过程中发生相位失真，则会由 于相邻两行信号的相位相反起到互相补尝作用，从而有效地 克服了因相位失真而起的色彩变化。因此，PAL制对相位失 真不敏感，图像彩色误差较小。PAL制电视的供电频率为 50Hz，场频为每秒50场，帧频为每秒25帧，扫描线为625行， 图像信号带宽分别为4.2MHz、5.5MHz、5.6MHz等。
视频信号术语简介 行频、场频: 行频（Horizontal Scanning Frequency）又称为“水平扫描频 率”，是指每秒在屏幕上从左到右扫描的次数，单位是Hz。 场频（Vertical Scanning Frequency）又称为“垂直扫描频 率”，是指每秒钟屏幕刷新的次数，单位是Hz。行频和场频 是液晶电视的基本电器性能。 行频、场频与显示分辨率的关系 行频及场频与显示分辨率有关，在给定场频的条件下，显示分 辨率越高，要求的行 频也越高，它们之间的关系为 FH=FV×NL÷0.93
视频信号分类介绍 视频信号接口图示:
视频信号分类介绍 HDMI接口:HDMI是基于DVI（Digital Visual Interface）制定的 ，可以看作是DVI的强化与延伸，两者可以兼容。HDMI在 保持高品质的情况下能够以数码形式传输未经压缩的高分 辨率视频和多声道音频数据，最高数据传输速度为5Gbps 。HDMI能够支持所有的ATSC HDTV标准，不仅可以满足 目前最高画质1080p的分辨率，还能支持DVD Audio等最先 进的数字音频格式，支持八声道96kHz或立体声192kHz数 码音频传送，而且只用一条HDMI线连接，免除数码音频接 线。同时HDMI标准所具备的额外空间可以应用在日后升级 的音视频格式中。与DVI相比HDMI接口的体积更小而且可 同时传输音频及视频信号。DVI的线缆长度不能超过8米否 则将影响画面质量，而HDMI基本没有线缆的长度限制。
视频信号分类介绍 视频信号接口图示:
5 4 3 2 1
10 9 8 7 6 15 14 13 12 11
视频信号分类介绍 DVI输入接口：DVI接口主要用于与具有数字显示输出功能的 计算机显卡相连接，显示计算机的RGB信号。DVI（Digital Visual Interface）数字显示接口，是由1998年9月，在Intel 开发者论坛上成立的数字显示工作小组（Digital Display Working Group简称DDWG），所制定的数字显示接口标准。 DVI数字端子比标准VGA端子信号要好，数字接口保证了 全部内容采用数字格式传输，保证了主机到监视器的传输过 程中数据的完整性（无干扰信号引入），可以得到更清晰的 图像。
各种视频信号类型简介
视频信号分类介绍 视频基本术语介绍 视频格式简介 视频测试评测
视频信号分类介绍
视频信号是指电视信号、静止图象信号和可视电视图象信号。对于视频信 号可支持三种制式：NTSC、PAL、SECAM。 视频信号分类: VGA输入接口：VGA 接口采用非对称分布的15pin 连接方式，其工作原理： 是将显存内以数字格式存储的图像( 帧) 信号在RAMDAC 里经过模拟调 制成模拟高频信号，然后再输出到等离子成像，这样VGA信号在输入端 (LED显示屏内) ，就不必像其它视频信号那样还要经过矩阵解码电路的 换算。从前面的视频成像原理可知VGA的视频传输过程是最短的，所以 VGA 接口拥有许多的优点，如无串扰无电路合成分离损耗等。
视频信号术语简介 FH: 行频 FV:场频 NL：电子束水平扫描线数。 NL÷0.93的原因是因为电子束扫到屏幕的最后一行后并不 能 立即回到原点，需要将电路中存储的能量泄放掉，这段时间 称回扫期或者叫恢复期，大约占整个场扫周期的(4～8)％，计 算中取7％是合适的。这一公式表明行频分别与场频、分辨率 成正比，场频越高或者水平线数越多，要求的行频也越高。反 过来说，行频越高，则允许显示器分辨率可变范围越大，场频 也越高，显示器 越好，当然价格也越贵。近几年制造技术的 进步，扫描频率自 动跟踪技术已普及使用，使显示器摆脱单 一固定的行频及场 频，扫描频率允许在一定的范围内变化， 能根据显示卡的信号 频率进行自适应调整。
视频信号术语简介 SECAM制 :又称塞康制，SECAM是法文Sequentiel Couleur A Memoire缩写，意为“按顺序传送彩色与存储”，是一个首先 用在法国模拟彩色电视系统，系统化一个8MHz宽的调制信号。 1966年由法国研制成功，属于同时顺序制，有三种形式的 SECAM：法国SECAM(SECAM-L)，用在法国和它的以前的群 体上；SECAM-B/G，用在中东，先前的东德和希腊；SECAM D/K用在俄罗斯和西欧。SECAM制式在信号传输过程中，亮度 信号每行传送，而两个色差信号则逐行依次传送，即用行错开 传输时间的办法来避免同时传输时所产生的串色以及由其造成 的彩色失真。SECAM制式的特点是不怕干扰，彩色效果好，但 兼容性差。SECAM制式的帧频每秒25帧，扫描线625行，隔行 扫描，画面比例4:3，分辨率为720×576，约40万像素，亮度带 宽6.0MHz；彩色幅载波 4.25MHz；色度带宽1.0MHz(U)， 1.0MHz(V)；声音载波6.5MHz。
