查看文章视频接口大全(HDMI、DVI、VGA、RGB、分量、S端子、USB接口) 1.S端子标准S端子标准S端子连接线音频复合视频S端子色差常规连接示意图S端子（S-Video）是应用最普遍的视频接口之一，是一种视频信号专用输出接口。
常见的S端子是一个5芯接口，其中两路传输视频亮度信号，两路传输色度信号，一路为公共屏蔽地线，由于省去了图像信号Y与色度信号C的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤，可有效防止亮度、色度信号复合输出的相互串扰，提高图像的清晰度。
一般DVD或VCD、TV、PC都具备S端子输出功能，投影机可通过专用的S端子线与这些设备的相应端子连接进行视频输入。
显卡上配置的9针增强S端子，可转接色差S端子转接线欧洲插转色差、S端子和AV与电脑S端子连接需使用专用线，如VIVO线2.VGA接口DVI接口正在取代VGA，图为DVI转VGA的转接头VGA是Video Graphics Adapter的缩写，信号类型为模拟类型，视频输出端的接口为15针母插座，视频输入连线端的接口为15针公插头。
VGA端子含红（R）、黄（G）、篮（B）三基色信号和行（HS）、场（VS）扫描信号。
VGA 端子也叫D-Sub接口。
VGA接口外形象“D”，其具备防呆性以防插反，上面共有15个针孔，分成三排，每排五个。
VGA接口是显卡上输出信号的主流接口，其可与CRT显示器或具备VGA接口的电视机相连，VGA接口本身可以传输VGA、SVGA、XGA等现在所有格式任何分辨率的模拟RGB+HV信号，其输出的信号已可和任何高清接口相貔美。
VGA转DVI线，可用在没有VGA接口的设备上目前VGA接口不仅被广泛应用在了电脑上，投影机、影碟机、TV等视频设备也有很多都标配此接口。
很多投影机上还有BGA输出接口，用于视频的转接输出。
3.分量视频接口3RCA连接线标准的3RCA线头分量视频接口也叫色差输出/输入接口，又叫3RCA。

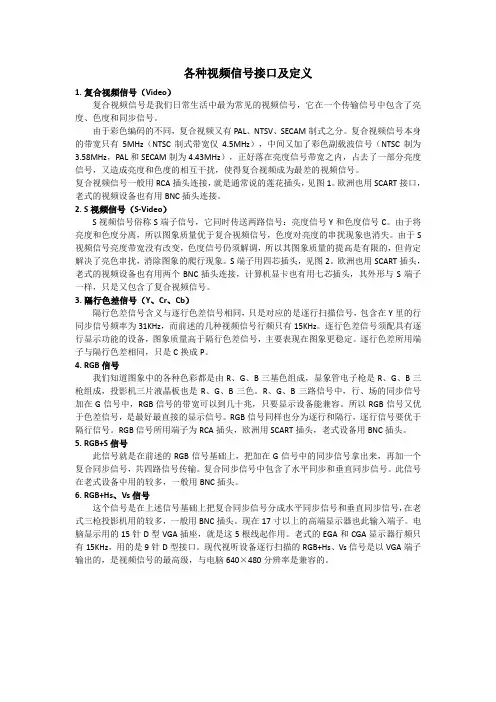

各种视频信号接口及定义1.复合视频信号（Video）复合视频信号是我们日常生活中最为常见的视频信号，它在一个传输信号中包含了亮度、色度和同步信号。
由于彩色编码的不同，复合视频又有PAL、NTSV、SECAM制式之分。
复合视频信号本身的带宽只有5MHz（NTSC制式带宽仅4.5MHz），中间又加了彩色副载波信号（NTSC制为3.58MHz，PAL和SECAM制为4.43MHz），正好落在亮度信号带宽之内，占去了一部分亮度信号，又造成亮度和色度的相互干扰，使得复合视频成为最差的视频信号。
复合视频信号一般用RCA插头连接，就是通常说的莲花插头，见图1。
欧洲也用SCART接口，老式的视频设备也有用BNC插头连接。
2.S视频信号（S-Video）S视频信号俗称S端子信号，它同时传送两路信号：亮度信号Y和色度信号C。
由于将亮度和色度分离，所以图象质量优于复合视频信号，色度对亮度的串扰现象也消失。
由于S 视频信号亮度带宽没有改变，色度信号仍须解调，所以其图象质量的提高是有限的，但肯定解决了亮色串扰，消除图象的爬行现象。
S端子用四芯插头，见图2。
欧洲也用SCART插头，老式的视频设备也有用两个BNC插头连接，计算机显卡也有用七芯插头，其外形与S端子一样，只是又包含了复合视频信号。
3.隔行色差信号（Y、Cr、Cb）隔行色差信号含义与逐行色差信号相同，只是对应的是逐行扫描信号，包含在Y里的行同步信号频率为31KHz，而前述的几种视频信号行频只有15KHz。
逐行色差信号须配具有逐行显示功能的设备，图象质量高于隔行色差信号，主要表现在图象更稳定。
逐行色差所用端子与隔行色差相同，只是C换成P。
4.RGB信号我们知道图象中的各种色彩都是由R、G、B三基色组成，显象管电子枪是R、G、B三枪组成，投影机三片液晶板也是R、G、B三色。
R、G、B三路信号中，行、场的同步信号加在G信号中，RGB信号的带宽可以到几十兆，只要显示设备能兼容。
ypbpr接口是什么YPbPr接口是一种用于传输视频信号的接口标准，常用于连接视频设备与显示设备之间。
YPbPr接口也被称为分量接口或分色接口，它的原理是将视频信号的亮度和色度分开传输，从而保持图像的高质量和细节。
YPbPr接口通常由三个分量信号组成，分别是亮度（Y）、蓝色色差（Pb）和红色色差（Pr）。
其中，亮度信号传输视频的黑白信息，而色差信号传输视频的彩色信息。
通过将这些信号分开传输，YPbPr接口能够提供更高的色彩还原度和图像清晰度。
YPbPr接口主要用于连接高清视频设备，例如高清电视、高清摄像机和高清游戏机等。
在连接时，通常使用一对3色和1对2色插头来传输视频信号。
其中，3色插头用于传输亮度和色度信息，2色插头用于传输同步信号。
这种连接方式简单且易于操作，适用于大部分消费者电子产品。
YPbPr接口支持多种视频分辨率，如480i、480p、720p和1080i 等。
其中，480i和480p为标清分辨率，720p和1080i为高清分辨率。
这些分辨率能够满足不同用户对视频质量的需求，使得YPbPr接口成为了广泛使用的一种视频传输接口。
与其他视频接口标准相比，YPbPr接口具有一些优势。
首先，YPbPr接口的信号传输质量较高，能够提供更清晰、更稳定的图像。
其次，YPbPr接口的视频传输距离较长，通常可达到100英尺以上，适用于不同尺寸的房间布局。
此外，YPbPr接口还具有广泛的兼容性，可以连接各种类型的视频设备。
然而，随着科技的不断进步，HDMI接口逐渐取代了YPbPr接口在高清视频传输领域的地位。
HDMI接口不仅能够传输视频信号，还能够传输音频信号，方便用户进行音视频一体化的体验。
此外，HDMI接口还支持更高的分辨率和更高的帧率，能够满足用户对更高画质的追求。
尽管HDMI接口在高清视频传输方面更加先进和全面，但YPbPr接口仍然在一些特定场景中得到了广泛应用。
例如，某些老式的视频设备仍然只支持YPbPr接口，因此需要使用YPbPr转HDMI的转换器进行连接。

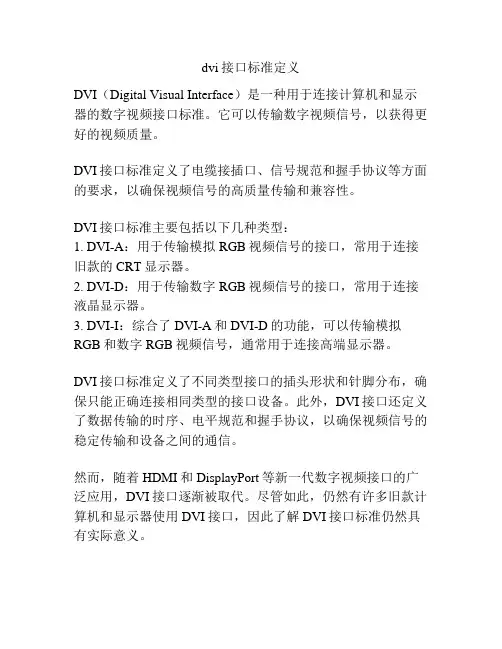

dvi接口标准定义
DVI（Digital Visual Interface）是一种用于连接计算机和显示器的数字视频接口标准。
它可以传输数字视频信号，以获得更好的视频质量。
DVI接口标准定义了电缆接插口、信号规范和握手协议等方面的要求，以确保视频信号的高质量传输和兼容性。
DVI接口标准主要包括以下几种类型：
1. DVI-A：用于传输模拟RGB视频信号的接口，常用于连接旧款的CRT显示器。
2. DVI-D：用于传输数字RGB视频信号的接口，常用于连接液晶显示器。
3. DVI-I：综合了DVI-A和DVI-D的功能，可以传输模拟RGB和数字RGB视频信号，通常用于连接高端显示器。
DVI接口标准定义了不同类型接口的插头形状和针脚分布，确保只能正确连接相同类型的接口设备。
此外，DVI接口还定义了数据传输的时序、电平规范和握手协议，以确保视频信号的稳定传输和设备之间的通信。
然而，随着HDMI和DisplayPort等新一代数字视频接口的广泛应用，DVI接口逐渐被取代。
尽管如此，仍然有许多旧款计算机和显示器使用DVI接口，因此了解DVI接口标准仍然具有实际意义。
信号接口1.S端子标准S端子标准S端子连接线音频复合视频S端子色差常规连接示意图S端子（S-Video）是应用最普遍的视频接口之一，是一种视频信号专用输出接口。
常见的S端子是一个5芯接口，其中两路传输视频亮度信号，两路传输色度信号，一路为公共屏蔽地线，由于省去了图像信号Y与色度信号C的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤，可有效防止亮度、色度信号复合输出的相互串扰，提高图像的清晰度。
一般DVD或VCD、TV、PC都具备S端子输出功能，投影机可通过专用的S端子线与这些设备的相应端子连接进行视频输入。
显卡上配置的9针增强S端子，可转接色差S端子转接线欧洲插转色差、S端子和A V与电脑S端子连接需使用专用线，如VIVO线2.VGA接口DVI接口正在取代VGA，图为DVI转VGA的转接头VGA是Video Graphics Adapter的缩写，信号类型为模拟类型，视频输出端的接口为15针母插座，视频输入连线端的接口为15针公插头。
VGA端子含红（R）、黄（G）、篮（B）三基色信号和行（HS）、场（VS）扫描信号。
VGA端子也叫D-Sub接口。
VGA接口外形象“D”，其具备防呆性以防插反，上面共有15个针孔，分成三排，每排五个。
VGA接口是显卡上输出信号的主流接口，其可与CRT显示器或具备VGA接口的电视机相连，VGA 接口本身可以传输VGA、SVGA、XGA等现在所有格式任何分辨率的模拟RGB+HV信号，其输出的信号已可和任何高清接口相貔美。
VGA转DVI线，可用在没有VGA接口的设备上目前VGA接口不仅被广泛应用在了电脑上，投影机、影碟机、TV等视频设备也有很多都标配此接口。
很多投影机上还有BGA输出接口，用于视频的转接输出。
3.分量视频接口3RCA连接线标准的3RCA线头分量视频接口也叫色差输出/输入接口，又叫3RCA。
分量视频接口通常采用YPbPr和YCbCr两种标识。
分量视频接口/色差端子是在S端子的基础上，把色度（C）信号里的蓝色差（b）、红色差（r）分开发送，其分辨率可达到600线以上，可以输入多种等级讯号，从最基本的480i到倍频扫描的480P，甚至720P、1080i等等。
各种视频音频输出端口图片说明要点在现代科技时代，电视、音响、电脑等家用电器中，往往需要连接各种不同的音视频输出端口以获取更好的使用效果。
了解这些端口的名称和特点是使用这些设备的必要条件。
本文介绍了常见的视频和音频输出端口，并附带了图片说明，以方便读者更好地了解它们的区别和用途。
HDMI端口HDMI（高清晰度多媒体接口）是一种全数字接口，可以传输高品质的音视频信号。
HDMI接口通常用于连接高清电视、高清播放器、高清游戏机和其他高清设备。
它被认为是目前最常用的视频和音频输出端口之一。
HDMI端口HDMI接口的最大特点是数字信号传输。
这种全数字传输优势在于可以避免信号在传输过程中受到干扰等传统线路问题，从而更好地保证信号的高品质传输。
HDMI接口还支持高达4K的分辨率，因此适用于连接高清电视。
DisplayPort端口DisplayPort是一种数字音视频连接的标准，也是一种全数字接口。
和HDMI接口一样，DisplayPort支持高分辨率的图像输出。
DisplayPort接口主要用于连接电脑机箱，但它也是一种通用接口，可以适用于连接多种高清设备。
DisplayPort端口优点是DisplayPort支持高达8K的分辨率，为连接大屏幕电视的电脑带来了无限的可能性。
此外，DisplayPort还支持多个显示器的连接，可以连接多个电脑显示器，从而更方便地实现较大的办公环境。
DVI端口DVI（数字视频接口）是一种数字视频输出端口。
DVI通常用于连接计算机显卡和电视屏幕。
尽管DVI接口在传输数字信号方面较为可靠，但它不支持音频输出。
DVI端口DVI端口通常分为DVI-I和DVI-D两种类型。
DVI-I接口支持模拟信号和数字信号，而DVI-D接口仅支持数字信号。
但是，如果将DVI-D转换为HDMI，则可以通过HDMI信号传输音频。
VGA端口VGA（视频图形阵列）端口是一种模拟视频输出端口。
虽然VGA输出连接很容易，但这种端口已不再被广泛使用，因为它通常无法提供高清晰度的视频输出品质。

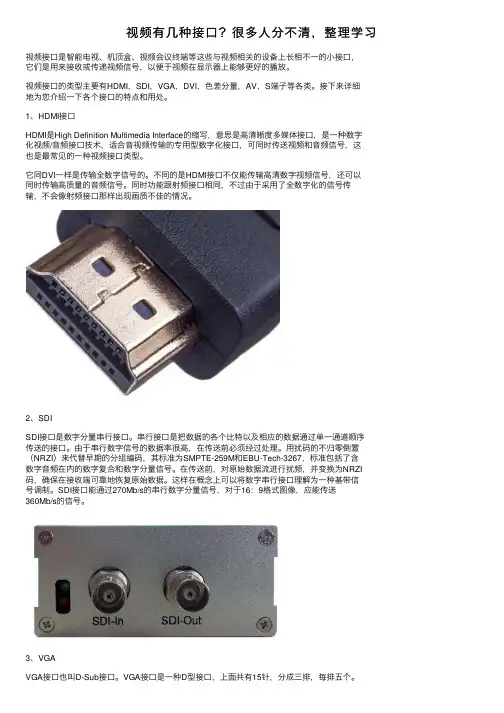

视频有⼏种接⼝？很多⼈分不清，整理学习视频接⼝是智能电视、机顶盒、视频会议终端等这些与视频相关的设备上长相不⼀的⼩接⼝，它们是⽤来接收或传递视频信号，以便于视频在显⽰器上能够更好的播放。
视频接⼝的类型主要有HDMI，SDI，VGA，DVI，⾊差分量，AV，S端⼦等各类。
接下来详细地为您介绍⼀下各个接⼝的特点和⽤处。
1、HDMI接⼝HDMI是High Definition Multimedia Interface的缩写，意思是⾼清晰度多媒体接⼝，是⼀种数字化视频/⾳频接⼝技术，适合⾳视频传输的专⽤型数字化接⼝，可同时传送视频和⾳频信号，这也是最常见的⼀种视频接⼝类型。
它同DVI⼀样是传输全数字信号的。
不同的是HDMI接⼝不仅能传输⾼清数字视频信号，还可以同时传输⾼质量的⾳频信号。
同时功能跟射频接⼝相同，不过由于采⽤了全数字化的信号传输，不会像射频接⼝那样出现画质不佳的情况。
2、SDISDI接⼝是数字分量串⾏接⼝。
串⾏接⼝是把数据的各个⽐特以及相应的数据通过单⼀通道顺序传送的接⼝。
由于串⾏数字信号的数据率很⾼，在传送前必须经过处理。
⽤扰码的不归零倒置（NRZI）来代替早期的分组编码，其标准为SMPTE-259M和EBU-Tech-3267，标准包括了含数字⾳频在内的数字复合和数字分量信号。
在传送前，对原始数据流进⾏扰频，并变换为NRZI 码，确保在接收端可靠地恢复原始数据。
这样在概念上可以将数字串⾏接⼝理解为⼀种基带信号调制。
SDI接⼝能通过270Mb/s的串⾏数字分量信号，对于16：9格式图像，应能传送360Mb/s的信号。
3、VGAVGA接⼝也叫D-Sub接⼝。
VGA接⼝是⼀种D型接⼝，上⾯共有15针，分成三排，每排五个。
VGA接⼝是显卡上应⽤最为⼴泛的接⼝类型，绝⼤多数的显卡都带有此种接⼝。
迷你⾳响或者家庭影院拥有VGA接⼝就可以⽅便的和计算机的显⽰器连接，⽤计算机的显⽰器显⽰图像。
4、DVIDVI（Digital Visual Interface）接⼝与VGA都是电脑中最常⽤的接⼝，与VGA不同的是，DVI可以传输数字信号，不⽤再进过数模转换，所以画⾯质量⾮常⾼。

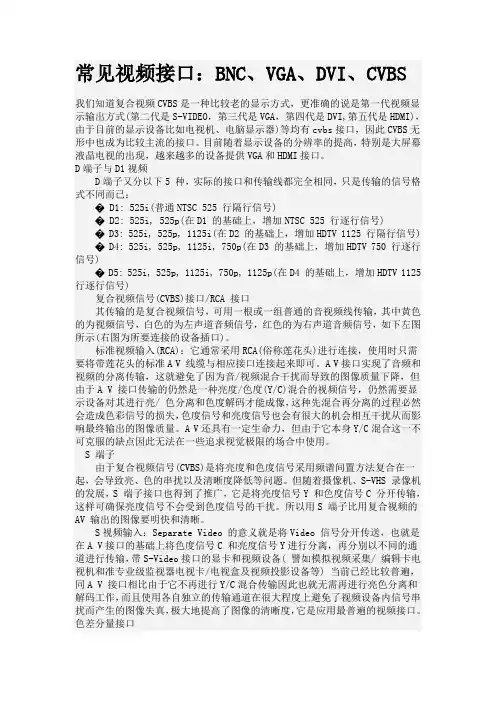

常见视频接口：BNC、VGA、DVI、CVBS我们知道复合视频CVBS是一种比较老的显示方式，更准确的说是第一代视频显示输出方式(第二代是S-VIDEO，第三代是VGA，第四代是DVI,第五代是HDMI)，由于目前的显示设备比如电视机、电脑显示器)等均有cvbs接口，因此CVBS无形中也成为比较主流的接口。
目前随着显示设备的分辨率的提高，特别是大屏幕液晶电视的出现，越来越多的设备提供VGA和HDMI接口。
D端子与D1视频D端子又分以下5 种，实际的接口和传输线都完全相同，只是传输的信号格式不同而已：� D1: 525i(普通NTSC 525 行隔行信号)� D2: 525i, 525p(在D1 的基础上，增加NTSC 525 行逐行信号)� D3: 525i, 525p, 1125i(在D2 的基础上，增加HDTV 1125 行隔行信号) � D4: 525i, 525p, 1125i, 750p(在D3 的基础上，增加HDTV 750 行逐行信号)�D5: 525i, 525p, 1125i, 750p, 1125p(在D4 的基础上，增加HDTV 1125 行逐行信号)复合视频信号(CVBS)接口/RCA 接口其传输的是复合视频信号，可用一根或一组普通的音视频线传输，其中黄色的为视频信号，白色的为左声道音频信号，红色的为右声道音频信号，如下左图所示(右图为所要连接的设备插口)。
标准视频输入(RCA)：它通常采用RCA(俗称莲花头)进行连接，使用时只需要将带莲花头的标准A V 线缆与相应接口连接起来即可。
A V接口实现了音频和视频的分离传输，这就避免了因为音/视频混合干扰而导致的图像质量下降，但由于A V 接口传输的仍然是一种亮度/色度(Y/C)混合的视频信号，仍然需要显示设备对其进行亮/ 色分离和色度解码才能成像，这种先混合再分离的过程必然会造成色彩信号的损失，色度信号和亮度信号也会有很大的机会相互干扰从而影响最终输出的图像质量。
视频输出端口介绍(HDMI、DVI、VGA、RGB、分量、S发布: 2011-8-30 | 作者: —— | 来源:zhouyaobang| 查看: 967次 | 用户关注：视频输出端口介绍(HDMI、DVI、VGA、RGB、分量、S端子、USB接口)1.S端子标准S端子标准S端子连接线音频复合视频S端子色差常规连接示意图S端子（S-Video）是应用最普遍的视频接口之一，是一种视频信号专用输出接口。
常见的S端子是一个5芯接口，其中两路传输视频亮度信号，两路传输色度信号，一路为公共屏蔽地线，由于省去了图像信号Y与色度信号C的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤，可有效防止亮度、色度信标准S端子标准S端子连接线音频复合视频S端子色差常规连接示意图S端子（S-Video）是应用最普遍的视频接口之一，是一种视频信号专用输出接口。
常见的S端子是一个5芯接口，其中两路传输视频亮度信号，两路传输色度信号，一路为公共屏蔽地线，由于省去了图像信号Y与色度信号C的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤，可有效防止亮度、色度信号复合输出的相互串扰，提高图像的清晰度。
一般DVD或VCD、TV、PC都具备S端子输出功能，投影机可通过专用的S端子线与这些设备的相应端子连接进行视频输入。
显卡上配置的9针增强S端子，可转接色差S端子转接线欧洲插转色差、S端子和AV与电脑S端子连接需使用专用线，如VIVO线2.VGA接口DVI接口正在取代VGA，图为DVI转VGA的转接头VGA是Video Graphics Adapter的缩写，信号类型为模拟类型，视频输出端的接口为15针母插座，视频输入连线端的接口为15针公插头。
VGA端子含红（R）、黄（G）、篮（B）三基色信号和行（HS）、场（VS）扫描信号。
VGA端子也叫D-Sub接口。
VGA接口外形象“D”，其具备防呆性以防插反，上面共有15个针孔，分成三排，每排五个。
视频接口大全(HDMI、DVI、VGA、RGB、分量、S端子、USB接口) 1.S端子标准S端子标准S端子连接线音频复合视频S端子色差常规连接示意图S端子（S-Video）是应用最普遍的视频接口之一，是一种视频信号专用输出接口。
常见的S端子是一个5芯接口，其中两路传输视频亮度信号，两路传输色度信号，一路为公共屏蔽地线，由于省去了图像信号Y与色度信号C的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤，可有效防止亮度、色度信号复合输出的相互串扰，提高图像的清晰度。
一般DVD或VCD、TV、PC都具备S端子输出功能，投影机可通过专用的S端子线与这些设备的相应端子连接进行视频输入。
显卡上配置的9针增强S端子，可转接色差S端子转接线欧洲插转色差、S端子和AV与电脑S端子连接需使用专用线，如VIVO线2.VGA接口DVI接口正在取代VGA，图为DVI转VGA的转接头VGA是Video Graphics Adapter的缩写，信号类型为模拟类型，视频输出端的接口为15针母插座，视频输入连线端的接口为15针公插头。
VGA端子含红（R）、黄（G）、篮（B）三基色信号和行（HS）、场（VS）扫描信号。
VGA端子也叫D-Sub接口。
VGA接口外形象“D”，其具备防呆性以防插反，上面共有15个针孔，分成三排，每排五个。
VGA接口是显卡上输出信号的主流接口，其可与CRT显示器或具备VGA接口的电视机相连，VGA接口本身可以传输VGA、SVGA、XGA等现在所有格式任何分辨率的模拟RGB+HV信号，其输出的信号已可和任何高清接口相貔美。
VGA转DVI线，可用在没有VGA接口的设备上目前VGA接口不仅被广泛应用在了电脑上，投影机、影碟机、TV等视频设备也有很多都标配此接口。
很多投影机上还有BGA输出接口，用于视频的转接输出。
3.分量视频接口3RCA连接线标准的3RCA线头分量视频接口也叫色差输出/输入接口，又叫3RCA。
各种视频接口的传输距离是多少一、视频信号接口监控视频线种类介绍：按照材料区分有SYV及SYWV两种，绝缘层的物理材料结构不同，SYV是实心聚乙烯电缆；SYWV是高物理发泡电缆，物理发泡电缆传输性能优于聚乙烯。
（S--同轴电缆Y--聚乙烯V--聚氯乙烯W--稳定聚乙烯）按照阻抗可分为SYV 50-XX SYV 75-XX SYV-100 XX (XX)代表绝缘层外径。
1.复合视频信号：一般接头为BNC、RCA（莲花头）75代表抗阻性,后面的3和5代表它的绝缘外径(3mm/5mm)。
视频线分：75-3传输距离约200米；75-5传输距离约500米；75-7传速距离约500--800米)；75-9传速距离约1000---1500米；75-12传速距离约2000----3500米。
2、S-端子(或称Y/C)它的学名叫做“二分量视频接口”，俗称S端子，传输距离短15米。
S-Video连接规格是由日本人开发的一种规格，S指的是“SEPARATE（分离）”，它将亮度和色度分离输出，避免了混合视讯讯号输出时亮度和色度的相互干扰。
S接口实际上是一种五芯接口，由两路视亮度信号、两路视频色度信号和一路公共屏蔽地线共五条芯线组成。
同AV接口相比，由于它不再进行Y/C混合传输，因此也就无需再进行亮色分离和解码工作，而且使用各自独立的传输通道在很大程度上避免了视频设备内信号串扰而产生的图像失真，极大地提高了图像的清晰度。
但S-Video仍要将两路色差信号(Cr Cb)混合为一路色度信号C，进行传输然后再在显示设备内解码为Cb和Cr进行处理，这样多少仍会带来一定信号损失而产生失真(这种失真很小但在严格的广播级视频设备下进行测试时仍能发现)。
而且由于Cr Cb的混合导致色度信号的带宽也有一定的限制，所以S-Video虽然已经比较优秀，但离完美还相去甚远。
S-Video虽不是最好的，但考虑到目前的市场状况和综合成本等其它因素，它还是应用最普遍的视频接口之一。
视频接口大全(HDMI、DVI、VGA、RGB、分量、S端子、USB接口) 1.S端子标准S端子标准S端子连接线音频复合视频S端子色差常规连接示意图S端子（S-Video）是应用最普遍的视频接口之一，是一种视频信号专用输出接口。
常见的S端子是一个5芯接口，其中两路传输视频亮度信号，两路传输色度信号，一路为公共屏蔽地线，由于省去了图像信号Y与色度信号C的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤，可有效防止亮度、色度信号复合输出的相互串扰，提高图像的清晰度。
一般DVD或VCD、TV、PC都具备S端子输出功能，投影机可通过专用的S端子线与这些设备的相应端子连接进行视频输入。
显卡上配置的9针增强S端子，可转接色差S端子转接线欧洲插转色差、S端子和AV与电脑S端子连接需使用专用线，如VIVO线2.VGA接口DVI接口正在取代VGA，图为DVI转VGA的转接头VGA是Video Graphics Adapter的缩写，信号类型为模拟类型，视频输出端的接口为15针母插座，视频输入连线端的接口为15针公插头。
VGA端子含红（R）、黄（G）、篮（B）三基色信号和行（HS）、场（VS）扫描信号。
VGA 端子也叫D-Sub接口。
VGA接口外形象“D”，其具备防呆性以防插反，上面共有15个针孔，分成三排，每排五个。
VGA接口是显卡上输出信号的主流接口，其可与CRT显示器或具备VGA接口的电视机相连，VGA接口本身可以传输VGA、SVGA、XGA等现在所有格式任何分辨率的模拟RGB+HV信号，其输出的信号已可和任何高清接口相貔美。
VGA转DVI线，可用在没有VGA接口的设备上目前VGA接口不仅被广泛应用在了电脑上，投影机、影碟机、TV等视频设备也有很多都标配此接口。
很多投影机上还有BGA输出接口，用于视频的转接输出。
3.分量视频接口3RCA连接线标准的3RCA线头分量视频接口也叫色差输出/输入接口，又叫3RCA。
常用视频信号接口与处理方法总结刘学满2010-4-13 一、视频接口概述视频接口，从颜色空间、数字/模拟、分离/复合（适用于模拟信号）、并行/串行（适用于数字信号）、单端/差分等类别可以分为如下几种，见下表：二、模拟视频信号接口1．接口设计模拟信号由于其电压范围很小，如果接口电路设计不当，很可能造成最终的信号质量下降。
因此需要注意以下几个事项：1）阻抗匹配：通常为75Ω，包括发送端，接收端以及传输路径上的阻抗。
2）隔直电容：为了防止不同设备间地电压差对信号造成的影响，此电容不宜过大或者过小。
3）滤波网络：尽可能地消除低频和高频纹波。
4）地平面：根据理论，地平面分隔可以防止数字信号对模拟地干扰，但从实际经验来看，分隔成小的地平面后，实际上会造成环流（AD9883资料中有叙述）。
因此大部分情况下，还是用同一个地。
多层地平面，以及多打过孔，保持地电平的稳定是非常必要的。
5）PCB走线：等长是需要的，而且要确保三个器件经过不同的选择器/缓冲器之后的延时也相差不多，否则很难保证采样相位。
6）ESD保护：如果视频接口经常插拔，就需要加ESD保护二极管。
2．视频ADC完成模拟信号到数字信号的转换，在使用过程中需要注意的主要问题有：1）A/D是否支持交流耦合方式输入2）A/D内部是否有信号增益调整功能3）是否支持差分输入4）A/D内部是否有PLL等器件，采样相位是否可调整5）A/D输出的信号格式（24bit RGB，YCbCr）6）是否支持SOG或者SOY等同步信号输入模拟信号在A/D转换时，通常需要进行一些调整，以达到最佳显示效果：1）调整黑电平位置和最大辐值，通常可以配置A/D芯片有关offset和gain的寄存器，经过此番调整之后，实际上是校准了RGB三色，同时提高了灰度等级。
2）调整PLL锁相环，以达到合适的采样频率，并保证PLL在各种温度条件下均能稳定工作。
3）调整采样起始点和终止点，确保有效信号不丢失。
DVI接口详解DVI（Digital Visual Interface）是一种数字视频接口，用于将计算机或其他设备的数字视频信号传输到显示器或投影仪上。
本文将详细介绍DVI接口的三种标准形式以及其特点。
DVI-I接口DVI-I（DVI-Integrated）接口是最早采用的DVI标准之一。
它支持同时传输模拟信号和数字信号，因此可以连接到支持模拟和数字输入的显示设备上。
DVI-I接口采用24+5个针脚的连接方式，其中24个用于传输数字信号，5个用于传输模拟信号。
DVI-I接口具有较高的兼容性，可以连接到旧款模拟显示器或新款数字显示器上。
然而，由于数字信号的普及，DVI-I接口逐渐被DVI-D接口所取代。
DVI-D接口DVI-D（DVI-Digital）接口是一种只支持数字信号传输的DVI 标准。
与DVI-I接口相比，DVI-D接口只采用了24个针脚用于传输数字信号，不支持模拟信号的传输。
DVI-D接口具有较高的图像质量和传输速度，适用于连接到数字显示器或数字投影仪上。
由于数字信号的优势，DVI-D接口在现代计算机和显示设备之间的应用越来越广泛。
DVI-A接口DVI-A（DVI-Analog）接口是一种只支持模拟信号传输的DVI 标准。
与DVI-I接口相比，DVI-A接口只采用了5个针脚用于传输模拟信号，不支持数字信号的传输。
DVI-A接口适用于连接到旧款模拟显示器或投影仪上，但由于数字信号的普及，其应用范围逐渐减少。
总结DVI接口是一种广泛应用于计算机和显示设备之间的数字视频接口。
根据不同的需求，可以选择DVI-I接口、DVI-D接口或DVI-A接口来实现模拟信号或数字信号的传输。
最常见和推荐的选择是DVI-D接口，因为它可以提供较高的图像质量和传输速度。
视频接口上除了现在的DVI和HDMI，其他的都是模拟接口。
只不过YPbPr较用在高清上，而YCbCr较用在标清上。
概念一定要搞清楚，其实楼主在baidu上随便一搜就有很多解释的。
在DVD没有出现之前,是Y/CB/CR,分辨率一般在480I/576I,而在DVD出现之后,为了表示更高的分辨率720P/1080I/1080P,就把它表示成Y/PB/PR再谈YPbPr、YCbCr关于分量接口的问题一再被网友提起，尽管过去已经有过多次的讨论。
问题的关键在于分量接口的标识一再被一些厂商误用，导致普通消费者在判别上的糊涂和混淆。
一、目前市场的现状目前市场上大致有三种表示方法：1、隔行分量端子和逐行分量端子分开设置。
在这种情况下，根据说明书，用YCbCr表示隔行分量端子，用YPbPr表示逐行分量端子。
2、隔行分量端子和逐行分量端子共用，端子标识为YPbPr/YCbCr，根据说明书，无论隔行分量信号还是逐行分量信号都是从这个端口输处（输入）。
3、隔行分量端子和逐行分量端子共用，端子标识为YPbPr。
根据说明书，无论隔行分量还是逐行分量都是从此端口输出（输入）。
以上的标识中只有第三种情况是正确的，1和2都是错误的。
但是为什么厂商会犯这样的错误，而且还在继续呢？我们将分析造成这种错误的原因，为了理解的方便，我们先简要介绍一下数字电视的色彩空间。
二、数字电视的色彩空间数字电视的色彩空间和计算机不同，不是RGB空间，而是采用一个亮度信号(Y)和两个色差信号(R-Y、B-Y)的YUV空间或者叫YCbCr空间。
数字电视采用YUV(YCbCr)色彩空间的原因主要就是为了减少数据储存空间和数据传输带宽，同时又能非常方便的兼容黑白电视(R-Y 和B-Y信号为零)。
YUV(YCbCr)空间和RGB空间可以相互转换，转换公式如下：Y = 0.299 R + 0.587 G + 0.114 BCb = - 0.1687 R - 0.3313 G + 0.5 B + 128Cr = 0.5 R - 0.4187 G - 0.0813 B + 128反过来也可以：R = Y + 1.402 (Cr-128)G = Y - 0.34414 (Cb-128) - 0.71414 (Cr-128)B = Y + 1.772 (Cb-128)从以上可以看出，整个YUV(YCbCr)色彩空间并没有涉及到YPbPr。
家里的高清电视越来越普遍，而这些高清电视大多带了VGA、DVI、HDMI的接口。
笔记本电脑的屏幕太小，办公的人大多想要外接一个显示器。
所以明白这三种视频信号接口的区别，是选购合适显示器的前提。
1、提前说明下：三种接口的转接头都存在公针和母针的区别，购买转接线时要注意需要的是公针头还是母针头。
2、VGA接头：针数为15的视频接口，主要用于老式的电脑输出。
VGA输出和传递的是模拟信号。
大家都知道计算机显卡产生的是数字信号，显示器使用的也是数字信号。
所以使用VGA的视频接口相当于是经历了一个数模转换和一次模数转换。
信号损失，显示较为模糊。
3、DVI接口： DVI接口有两个标准，25针和29针，如下图所示。
直观来说，这两种接口没有区别。
DVI接口传输的是数字信号，可以传输大分辨率的视频信号。
DVI连接计算机显卡和显示器时不用发生转换，所以信号没有损失。
4、HDMI接口： HDMI接口传输的也是数字信号，所以在视频质量上和DVI接口传输所实现的效果基本相同。
HDMI接口还能够传送音频信号。
假如显示器除了有显示功能，还带有音响时，HDMI的接口可以同时将电脑视频和音频的信号传递给显示器。
HDMI有三个接口。
主要考虑到设备的需要。
如数码相机的体积小，需要小的接口，就使用micro HDMI。
三种接口只是在体积上有区别，功能相同。
1、VGA和DVI互转：模拟信号和数字信号的转换，视频信号损失，造成失真。
最好不要这样转换。
2、DVI和HDMI互转：都是数字信号，转换不会发生是真。
可以转换。
但是从HDMI转换成DVI时会自动舍去音频信号。
注意事项：视频接口的发展经历是：VGA->DVI->HDMI。
