常用音视频接口的分类及焊接方法

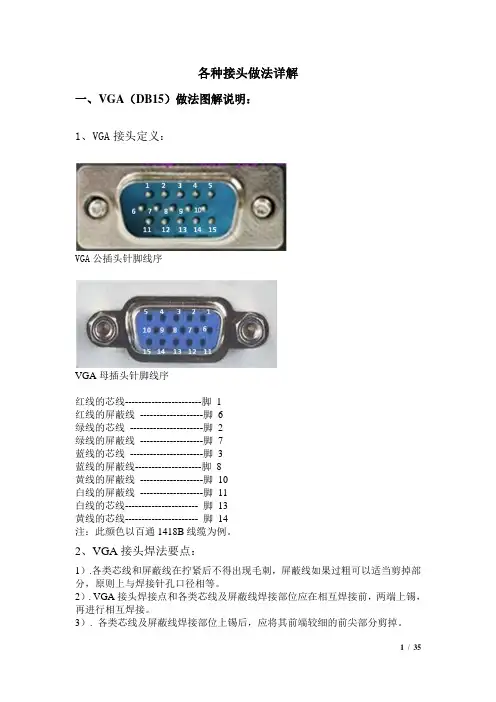

各种接头做法详解一、VGA（DB15）做法图解说明：1、VGA接头定义：VGA公插头针脚线序VGA母插头针脚线序红线的芯线-----------------------脚 1红线的屏蔽线-------------------脚 6绿线的芯线----------------------脚 2绿线的屏蔽线-------------------脚7蓝线的芯线----------------------脚 3蓝线的屏蔽线--------------------脚8黄线的屏蔽线-------------------脚10白线的屏蔽线-------------------脚11白线的芯线---------------------- 脚13黄线的芯线---------------------- 脚14注：此颜色以百通1418B线缆为例。

2、VGA接头焊法要点：1）.各类芯线和屏蔽线在拧紧后不得出现毛刺，屏蔽线如果过粗可以适当剪掉部分，原则上与焊接针孔口径相等。

2）. VGA接头焊接点和各类芯线及屏蔽线焊接部位应在相互焊接前，两端上锡，再进行相互焊接。

3）. 各类芯线及屏蔽线焊接部位上锡后，应将其前端较细的前尖部分剪掉。

4）.焊接时，应先焊接屏蔽线，再焊接各类芯线。

3、VGA接头做法图解说明：（注：线缆以百通1418B线缆为例。

）图1：图2：外皮剥去约120mm。

图3：外护套热缩管直径为12mm,长度约为130mm。

图4：芯线护套热缩管直径为2mm,长度约为20mm。

图5：芯线外皮剥去约60mm。

图6：提前把芯线护套热缩管套上去。

图8：图10：用热吹风机把芯线护套热缩管吹热收缩。

图12：外护套热缩管压住芯线护套热缩管5mm即可，然后吹热收缩。

图13：安装外壳。

二、DCN做法图解说明：1、DCN接头及线缆定义：接头针脚1-------------------线缆线芯1 （下行屏蔽线）接头针脚2-------------------线缆线芯2 （下行信号线绿色）接头针脚3-------------------线缆线芯3 （直流电源线棕色）接头针脚4-------------------线缆线芯4 （上行信号线白色）接头针脚5-------------------线缆线芯5 （上行屏蔽线）接头针脚6-------------------线缆线芯6 （直流电源线蓝色）2、DCN接头做法图解说明：图1：剥去外皮图2：外皮剥去约40mm。

各种接头的焊接方法1
1#
2#脚热端（红或白线）2．JK头（非平衡或叫单声道）的连接方法：
热端（红或白线）
3．JK头（平衡或叫立体声道）的连接方法：
4．梅花头（RCA）的连接方法：
屏蔽+
5．Q9（BNC）头（焊接）的连接方法：
颜色定义：R（红）、G（绿）、B（兰）、H（黑）、V（黄）
R
屏蔽
7．串口232（9针）头的连接方法：
2#脚TX发送，3#脚RX接收，5#脚G 接地。

有时另一头2和3脚要反接。

博世主机的控制线，可用8芯网线1—8#脚直联。

（橙）（绿）（蓝）
6 7 8 9
8．DCN（6芯）的连接方法：
1 –下行线屏蔽、
2 –下行信号线（绿）、
3 –电源线（棕）、
4 –上行信号线（白）、
5 –上行线屏蔽、
6 –电源线（兰）、
1 6 5 5 6 1
公头（焊接面）母头（焊接面）
1 –白色
2 –屏蔽
3 –紫色
4 –黄色
5 –绿色
6 –红色
7 –蓝色
5
1（紫）3（紫）（白）6（蓝）7
公头（焊接面）母头（焊接面）。

各种音视频线的焊接方法音视频线（Audio and Video cables）是用于传输音频和视频信号的线缆，它们在不同的设备之间起着重要的连接作用。

以下是几种常见的音视频线的焊接方法：1.RCA焊接方法：RCA（Radio Corporation of America）线是一种常用的音频和视频连接线。

它通常用于连接音频和视频设备，如音响系统、电视机和 DVD播放器等。

RCA 线一般有红、白或黑色的音频插头和黄色的视频插头。

焊接方法：-首先，剪断RCA线的两端以获得所需的长度。

-确定每个插头的正、负极性，红为右声道，白或黑为左声道，黄为视频信号。

-使用剥线钳去除电缆外皮，并留下一小段外皮以保护内部导线。

-用剥线钳分别剥开每个导线的外绝缘层，露出内部裸露的金属导线。

-整理好导线，将相应的正极性导线分别用锡焊覆盖，然后焊接到插头的正极脚上。

-将负极性导线焊接到插头的负极脚上。

-用热缩套或胶带包裹焊接处以保护焊接点，然后整理好线缆。

2.HDMI焊接方法：焊接方法：-HDMI线内部有多个对绞线对。

首先使用刀片刮开绞线对的外绝缘层。

-确定每对绞线对应的信号线（正、负极性）以及屏蔽层。

-随后，去除每对绞线对的内绝缘层，露出裸露的信号线。

-将相应的正极性线从每个绞线对中分离出来，用锡焊加热并将其焊接到插头的正极脚上。

-所有负极性线焊接并连接到插头的负极脚上。

-最后，将屏蔽层上的信号地线焊接到插头的地脚上。

-使用热缩套或胶带包裹每个焊接点并整理好线缆。

除了以上两种常见的音视频线焊接方法外，还有一些其他类型的音视频线需要不同的焊接方法，例如：3.XLR焊接方法：XLR（X connector, Locking connectoR）线通常用于连接麦克风和音频设备。

它们有三个或更多的引脚，用于传输音频信号和电源。

焊接方法与上述相似，需要正确连接相应的引脚和电源线。

4. Coaxial 焊接方法：同轴电缆（Coaxial cable）是一种传输高频信号的电缆，通常用于电视天线和有线电视连接等。

具体方法如下：1.剥线同轴电缆由外向内分别为保护胶皮、金属屏蔽网线（接地屏蔽线）、乳白色透明绝缘层和芯线（信号线），芯线由一根或几根铜线构成，金属屏蔽网线是由金属线编织的金属网，内外层导线之间用乳白色透明绝缘物填充，内外层导线保持同轴固称为同轴电缆。

剥线用小刀将同轴电缆外层保护胶皮剥去1.5cm，小心不要割伤金属屏蔽线，再将芯线外的乳白色透明绝缘层剥去0.6cm，使芯线裸露。

2.连接芯线购回的BNC接头由BNC接头本体、屏蔽金属套筒、芯线插针由三件组成，芯线插针用于连接同轴电缆芯线;剥好线后请将芯线插入芯线插针尾部的小孔中，用专用卡线钳前部的小槽用力夹一下，使芯线压紧在小孔中。

可以使用电烙铁焊接芯线与芯线插针，焊接芯线插针尾部的小孔中置入一点松香粉或中性焊剂后焊接，焊接时注意不要将焊锡流露在芯线插针外表面，会导致芯线插针报废。

注意:如果你没有专用卡线钳可用电工钳代替，但需注意一是不要使芯线插针变形太大，二是将芯线压紧以防止接触不良。

3.装配BNC接头连接好芯线后，先将屏蔽金属套筒套入同轴电缆，再将芯线插针从BNC接头本体尾部孔中向前插入，使芯线插针从前端向外伸出，最后将金属套筒前推，使套筒将外层金属屏蔽线卡在BNC接头本体尾部的圆柱体;4.压线保持套筒与金属屏蔽线接触良好，用卡线钳上的六边形卡口用力夹，使套筒形变为六边形。

重复上述方法在同轴电缆另一端制作BNC接头即制作完成。

使用前最好用万用电表检查一下，断路和短路均会导致无法通信，还有可能损坏网卡或集线器。

注意:制作组装式BNC接头需使用小螺丝刀和电工钳，按前述方法剥线后，将芯线插入芯线固定孔，再用小螺丝刀固定芯线，外层金属屏蔽线拧在一起，用电工钳固定在屏蔽线固定套中，最后将尾部金属拧在BNC接头本体上。

制作焊接式BNC接头需使用电烙铁，按前述方法剥线后，只需用电烙铁将芯线和屏蔽线焊接BNC头上的焊接点上，套上硬槊料绝缘套和软槊料尾套即可。

安装视频监控时怎么布线?1.不同的施工环境有不同的要求2.视频线最好不要有接头3.如果有动点的话,控制线最好要减少星型节点4.有强点设备,要根据强电电压保持一定距离(看国标)5.电源线算好电流大小后,选择合适的线经,尽量节省布线6.根据环境情况,配相应的线管BNC焊接方法示意图：第一步：（如下图）将上过锡的屏蔽网和芯线用斜口钳剪断，屏蔽网和芯线分别留长约7mm和3mm。

常见音视频信号的类型、传输介质、接头和接线标准常见视频信号的类型有：复合视频(Composite-Video)、超级视频(Super-Video)、模拟分量视频(RGBHV Video)、VGA视频(Video Graphics Array)、工作站视频(IBM PowerPC/Sun Color)、数字串行视频(Signal-Digital Interface)等视频格式。

常见音频信号的类型有：非平衡模拟音频(UnBalance Audio)、平衡式模拟音频(Analog Balance Audio)、非平衡数字音频(Digital Unbalance Audio)、平衡式数字音频(Digital Balance Audio)等格式。

常用接头有：BNC接头、莲花(RCA)接头、15针HD型接头、直型(TRS)接头、卡龙(XLR)接头。

下面我们简要介绍一下每种常见音视频信号的传输介质、接头和接线标准1. 复合视频(Composite-Video)•传输介质：单根带屏蔽的同轴电缆- 传输阻抗：75Ω•常用接头：BNC接头、莲花(RCA)接头•接线标准：插针=同轴信号线，外壳公共地＝屏蔽网线(下图所示)2. 超级视频(Super-Video)•传输介质：两根带屏蔽的同轴电缆- 传输阻抗：75Ω•常用接头：2×BNC接头、1×4针微型接头•接线标准：3脚插针=亮度(Y)信号线，4脚插针=色度(C)信号线1脚、2脚公共地＝屏蔽网线(下图所示)3. 模拟分量视频(RGBHV Video)•传输介质：3-5根带屏蔽的同轴电缆•传输阻抗：75Ω- 常用接头：3-5×BNC接头•接线标准：红色=红基色(R)信号线，绿色=绿基色(G)信号线，蓝色=蓝基色(B)信号线，黑色=行同步(H)信号线，黄色=场同步(V)信号线，公共地＝屏蔽网线(下图所示)4. VGA视频(Video Graphics Array)•传输介质：11根带屏蔽的同轴电缆•传输阻抗：75Ω•常用接头：15针HD型接头- 接线标准：1脚=红基色，2脚=绿基色，3脚=蓝基色，6脚=红色地，7脚=绿色地，8脚=蓝色地，13脚=行同步，14脚=场同步，5脚=自测试，10脚=数字地，4、11、12、15脚=地址码(下图所示)5. 工作站视频(IBM PowerPC/Sun Color)•传输介质：11根带屏蔽的同轴电缆- 传输阻抗：75Ω•常用接头：13W3接头•接线标准：A1脚=红基色，A2脚=绿基色，A3脚=蓝基色，5脚=行同步，9脚=场同步，3脚=自测试，4、10脚=数字地，1、2、6、7脚=地址码(下图所示)6. 数字串行视频(Signal-Digital Interface)•传输介质：单根带屏蔽的同轴电缆•传输阻抗：75Ω•常用接头：BNC接头•接线标准：插针=同轴信号线，外壳数字地＝屏蔽网线7. 非平衡模拟音频(UnBalance Audio)•传输介质：单根带屏蔽的同轴电缆•传输阻抗：高低阻•常用接头：直型(TRS)接头、莲花(RCA)接头•接线标准：插针=同轴信号线，外壳公共地＝屏蔽网线(下图所示)8. 平衡式模拟音频(Analog Balance Audio)•传输介质：带屏蔽的双绞电缆•传输阻抗：600Ω或高低阻•常用接头：直型(TRS)接头、卡龙(XLR)接头•接线标准：直插：插针=信号+，中环=信号－，外壳公共地＝屏蔽网线卡龙：2脚=信号+，3脚=信号－，1脚公共地=屏蔽网线(下图所示)9. 非平衡数字音频(Digital Unbalance Audio)•传输介质：单根带屏蔽的同轴电缆或光纤•传输阻抗：75Ω- 常用接头：BNC接头•接线标准：插针=同轴信号线，外壳数字地＝屏蔽网线10. 平衡式数字音频(Digital Balance Audio)•传输介质：带屏蔽的双绞电缆•传输阻抗：110Ω•常用接头：卡龙(XLR)接头11. 其他数字音频格式SDIF-2 SONY Digital Interface 三根同轴电缆，双通道、立体声BNCSDIF-24 SONY Digital Interface 多股绞合电缆，24通道、立体声D25Y1Y2 YAMAHA 八芯绞合电缆8-pin DINAES/EBU 音频工程师协会/欧洲广播联盟带屏蔽的双绞电缆，双通道、立体声XLRTOSLINK TOSHIBA Optical Link 单根光纤，多通道、立体声光纤连接头TEAC DTRS 多股绞合电缆，8通道、立体声D25ADAT ALESIE 一对光纤，8通道、立体声光纤连接头。

常用音视频接口的分类及焊接方法1.卡侬头（某LR）：卡侬头接口用于接平衡信号。

接法：1脚：屏蔽线；2脚：信号+；3脚：信号-。

2.大三芯（TRS）：大三芯用于平衡信号的传输（功能相当于卡农头）或者用于不平衡的立体声信号的传输，如耳机。

接法：热端：信号+；冷端：信号-；接地端：屏蔽线。

3.大二芯（TS）：大二芯用于单声道信号的传输，可以直接通过芯对芯，屏蔽层对屏蔽层的焊接与RCA、BNC等用于单声道的接头实现实现转换，只能传输费平衡信号。

接法：热端：信号+；接地端：屏蔽线。

4.莲花（RCA）：莲花接头既可以传输音频信号，又可以传输普通的视屏信号。

接法：热端：信号+；冷端：地线。

5.VGA接口：VGA接口传输计算机等设备的显卡输出的模拟信号，也可以传输高清视屏信号，计算机内部以数字方式生成的显示图像信息被显卡中的数字/模拟转换器转换为R、G、B三原色信号和行、场同步信号，通过VGA电缆传输到显示设备中。

接法：1脚：红线的芯线；2脚：灰线的芯线；3脚：蓝线的芯线；4脚：蓝线；5脚：棕线；6脚：红线的屏蔽线；7脚：灰线的屏蔽线；8脚：蓝线的屏蔽线；9脚：悬空；10脚：外层屏蔽线；11脚：外层屏蔽线黑线；12脚：绿线；13脚：黄线；14脚：白线；15脚：黑线；金属外壳：外层屏蔽线。

6.BNC接口：主要用于同轴电缆的连接。

7.S端子接口：S端子也是非常常见的端子，其全称是SeparateVideo，也称为SUPERVIDEO。

S-Video连接规格是由日本人开发的一种规格，S指的是“SEPARATE(分离)”，它将亮度和色度分离输出，避免了混合视讯讯号输出时亮度和色度的相互干扰。

S端子实际上是一种五芯接口，由两路视频亮度信号、两路视频色度信号和一路公共屏蔽地线共五条芯线组成。

S端子是日本在AV端子的基础上改进而来的。

从硬件结构来说，S端子实际上是一种五芯接口，由两路视亮度信号、两路视频颜色度信号和一路公共屏蔽地线共五条芯线组成（实际上还有与其配套的亮度、色度分离器）。

各种接头的焊接方法1
1#
2#脚热端（红或白线）2．JK头（非平衡或叫单声道）的连接方法：
热端（红或白线）
3．JK头（平衡或叫立体声道）的连接方法：
4．梅花头（RCA）的连接方法：
屏蔽+
5．Q9（BNC）头（焊接）的连接方法：
颜色定义：R（红）、G（绿）、B（兰）、H（黑）、V（黄）
R
屏蔽
7．串口232（9针）头的连接方法：
2#脚TX发送，3#脚RX接收，5#脚G 接地。

有时另一头2和3脚要反接。

博世主机的控制线，可用8芯网线1—8#脚直联。

（橙）（绿）（蓝）
6 7 8 9
8．DCN（6芯）的连接方法：
1 –下行线屏蔽、
2 –下行信号线（绿）、
3 –电源线（棕）、
4 –上行信号线（白）、
5 –上行线屏蔽、
6 –电源线（兰）、
1 6 5 5 6 1
公头（焊接面）母头（焊接面）
1 –白色
2 –屏蔽
3 –紫色
4 –黄色
5 –绿色
6 –红色
7 –蓝色
5
1（紫）3（紫）（白）6（蓝）7
公头（焊接面）母头（焊接面）。

具体方法如下：1.剥线同轴电缆由外向内分别为保护胶皮、金属屏蔽网线（接地屏蔽线）、乳白色透明绝缘层和芯线（信号线），芯线由一根或几根铜线构成，金属屏蔽网线是由金属线编织的金属网，内外层导线之间用乳白色透明绝缘物填充，内外层导线保持同轴固称为同轴电缆。

剥线用小刀将同轴电缆外层保护胶皮剥去1.5cm，小心不要割伤金属屏蔽线，再将芯线外的乳白色透明绝缘层剥去0.6cm，使芯线裸露。

2.连接芯线购回的BNC接头由BNC接头本体、屏蔽金属套筒、芯线插针由三件组成，芯线插针用于连接同轴电缆芯线;剥好线后请将芯线插入芯线插针尾部的小孔中，用专用卡线钳前部的小槽用力夹一下，使芯线压紧在小孔中。

可以使用电烙铁焊接芯线与芯线插针，焊接芯线插针尾部的小孔中置入一点松香粉或中性焊剂后焊接，焊接时注意不要将焊锡流露在芯线插针外表面，会导致芯线插针报废。

注意:如果你没有专用卡线钳可用电工钳代替，但需注意一是不要使芯线插针变形太大，二是将芯线压紧以防止接触不良。

3.装配BNC接头连接好芯线后，先将屏蔽金属套筒套入同轴电缆，再将芯线插针从BNC接头本体尾部孔中向前插入，使芯线插针从前端向外伸出，最后将金属套筒前推，使套筒将外层金属屏蔽线卡在BNC接头本体尾部的圆柱体;4.压线保持套筒与金属屏蔽线接触良好，用卡线钳上的六边形卡口用力夹，使套筒形变为六边形。

重复上述方法在同轴电缆另一端制作BNC接头即制作完成。

使用前最好用万用电表检查一下，断路和短路均会导致无法通信，还有可能损坏网卡或集线器。

注意:制作组装式BNC接头需使用小螺丝刀和电工钳，按前述方法剥线后，将芯线插入芯线固定孔，再用小螺丝刀固定芯线，外层金属屏蔽线拧在一起，用电工钳固定在屏蔽线固定套中，最后将尾部金属拧在BNC接头本体上。

制作焊接式BNC接头需使用电烙铁，按前述方法剥线后，只需用电烙铁将芯线和屏蔽线焊接BNC头上的焊接点上，套上硬槊料绝缘套和软槊料尾套即可。

安装视频监控时怎么布线?1.不同的施工环境有不同的要求2.视频线最好不要有接头3.如果有动点的话,控制线最好要减少星型节点4.有强点设备,要根据强电电压保持一定距离(看国标)5.电源线算好电流大小后,选择合适的线经,尽量节省布线6.根据环境情况,配相应的线管BNC焊接方法示意图：第一步：（如下图）将上过锡的屏蔽网和芯线用斜口钳剪断，屏蔽网和芯线分别留长约7mm和3mm。

1. 复合视频(Composite-Video)- 传输介质：单根带屏蔽的同轴电缆- 传输阻抗：75Ω- 常用接头：BNC接头、莲花(RCA)接头- 接线标准：插针=同轴信号线，外壳公共地＝屏蔽网线(下图所示)复合视频2. 超级视频(Super-Video)- 传输介质：两根带屏蔽的同轴电缆- 传输阻抗：75Ω- 常用接头：2×BNC接头、1×4针微型接头- 接线标准：3脚插针=亮度(Y)信号线，4脚插针=色度(C)信号线1脚、2脚公共地＝屏蔽网线(下图所示)超级视频3. (RGBHV Video)- 传输介质：3-5根带屏蔽的同轴电缆- 传输阻抗：75Ω- 常用接头：3-5×BNC接头- 接线标准：红色=红基色(R)信号线，绿色=绿基色(G)信号线，蓝色=蓝基色(B)信号线，黑色=行同步(H)信号线，黄色=场同步(V)信号线，公共地＝屏蔽网线(下图所示)模拟分量视频4. VGA视频(Video Graphics Array)- 传输介质：11根带屏蔽的同轴电缆- 传输阻抗：75Ω- 常用接头：15针HD型接头- 接线标准：1脚=红基色，2脚=绿基色，3脚=蓝基色，6脚=红色地，7脚=绿色地，8脚=蓝色地，13脚=行同步，14脚=场同步，5脚=自测试，10脚=数字地，4、11、12、15脚=地址码(下图所示)VGA视频5. 工作站视频(IBM PowerPC/Sun Color)- 传输介质：11根带屏蔽的同轴电缆- 传输阻抗：75Ω- 常用接头：13W3接头- 接线标准：A1脚=红基色，A2脚=绿基色，A3脚=蓝基色，5脚=行同步，9脚=场同步，3脚=自测试，4、10脚=数字地，1、2、6、7脚=地址码(下图所示)工作站视频6. 数字串行视频(Signal-Digital Interface)- 传输介质：单根带屏蔽的同轴电缆- 传输阻抗：75Ω- 常用接头：BNC接头- 接线标准：插针=同轴信号线，外壳数字地＝屏蔽网线7. 非平衡模拟音频(UnBalance Audio)- 传输介质：单根带屏蔽的同轴电缆- 传输阻抗：高低阻- 常用接头：直型(TRS)接头、莲花(RCA)接头- 接线标准：插针=同轴信号线，外壳公共地＝屏蔽网线(下图所示)非平衡模拟音频8. 平衡式模拟音频(Analog Balance Audio)- 传输介质：带屏蔽的双绞电缆- 传输阻抗：600Ω或高低阻- 常用接头：直型(TRS)接头、卡龙(XLR)接头- 接线标准：直插：插针=信号+，中环=信号－，外壳公共地＝屏蔽网线卡龙：2脚=信号+，3脚=信号－，1脚公共地=屏蔽网线(下图所示)平衡式模拟音频9. 非平衡数字音频(Digital Unbalance Audio)- 传输介质：单根带屏蔽的同轴电缆或光纤- 传输阻抗：75Ω- 常用接头：BNC接头- 接线标准：插针=同轴信号线，外壳数字地＝屏蔽网线10. 平衡式数字音频(Digital Balance Audio)- 传输介质：带屏蔽的双绞电缆- 传输阻抗：110Ω- 常用接头：卡龙(XLR)接头12、数字视频接口数字视频接口国际上标准的数字接口有三种：P&P（Plug&Play）、DFP（Digital Flat Panel）、DVI（Digital Visual Interface）。
