低压电机检查作业指导书(审核完毕)

  • 格式：doc
  • 大小：154.50 KB
  • 文档页数：17

作业指导书工程名称：纳雍电厂4×300MW机组工程名称：全厂低压电动机检修编制单位：电自工程处编制人：陈前2002.6.1专职工程师：吕郁、吴登荣2002.6.8施工管理科：王竞江2002.6.13质量管理科：龙道银2002.6.11安全管理科：虞建鸣2002.6.11总工程师：贵州电力建设第一工程公司纳雍电厂项目分公司编制时间2002 年5 月11日目录1编制依据2工程概况3施工范围4施工进度计划5施工作业条件6施工人员配备7施工机工具的配备8施工作业工艺流程9施工作业程序、施工方法10施工质量要求11安全、文明施工措施12记录表格和附表附表1：施工项目质量自检记录表；附表2：自检项目内容表；附表3：低压电机检修记录表；附表4：安装质量检验记录附表5：施工危险级别、风险评估及风险控制对策表；附图1：施工计划P3图和施工人员进场计划P3资源直方图。

1.编制依据：1.1.《电气装置安装工程旋转电机施工及验收规范》GB 50170-92及厂家技术文件1.2.《火电施工质量检验及评定标准》第五篇“电气装置”1.3.《纳雍电厂项目工程电气专业施工组织设计》1.4.《主厂房380V动力中心（PC）柜电气接线及布置》图号52-F067S-D0902、《主厂房380V/220V(MCC)接线及布置》图号52-F067S-D0903、《电气电除器380V电气接线及布置》图号52-F067S-D0905、《行政办公楼380V电气接线及布置》图号52-F067S-D0917、《升压站380V电气接线及布置》图号52-F067S-D0910、《净水站380V电气接线及布置》图号52-F067S-D0911、《#3、#4除灰380V电气接线及布置》图号52-F067S-D0907、《字库河泵房380V电气接线及布置》图号52-F067S-D0913、《循环水泵房380V电气接线及布置》图号52-F067S-D0914、《三岔河取水枢纽380V电气接线及布置》图号52-F067S-D09121.5.《电力建设安全工作规程》DL 5009.1-921.6.《安全文明施工手册》1.7.《电力建设安全健康与环境管理工作规定》2.工程概况及特点：纳雍发电厂4×300MW工程，在我处施工范围内的低压电动机分布在#1～#4机主厂房内、净水站系统、#1～#4炉电除尘、#3、#4除灰渣系统、#1、#2循环水泵房、字库河补充水泵房、三岔河补充水泵房等；施工范围相对分散，检修的电动机较多，电动机的功率从250w至200kw。

3.施工范围: 由我处承建施工的#1～#4机主厂房、净水站系统、#1～#4炉电除尘、#3、#4除灰系统、循环水泵房、字库河泵房、三岔河泵房等处的所有低压电动机的检查和检修。

4.施工进度计划：低压电动机检修施工计划见P3横道图（附图1）。

5.施工作业条件：5.1.设备到货；型号规格符合设计要求。

5.2.低压电动机已陆续安装就位或运抵施工现场；5.3.施工人员准备到场。

6.施工人员配备：具体人员进场计划附P3资源直方图6.1.电气安装工: 1人6.2.民工: 1人7.施工机、工具的配备：7.1.活动扳手两把7.2.榔头一把7.3.铜棒一根7.4.拉马两套7.5.平口螺丝刀二把7.6.十字螺丝刀二把7.7.摇表一块7.8.卡簧钳一套8.施工作业工艺流程：9.施工作业程序、施工方法：9.1.施工准备工作：准备工作包括人、材、机等的准备情况，具体见5、6、7条的内容和P3资源图。

9.2.电动机到达现场或安装就位后，开始进行外观检查：电动机的外观应完好，不应有裂纹、碰撞损伤等现象。

电动机的附件应齐全完好、无损伤。

电动机及其附件应存放在清洁、干燥的仓库或厂房内，并应有防火、防潮和防尘措施。

9.3.电动机的检查应符合下列要求：转子转动应灵活，不应有摩擦声响。

润滑油脂应清洁、无变色、变质及硬化现象，油脂的特性应符合电动机的转速和工作环境的要求，在同一轴承内的润滑油脂应一致，油脂的填充量应为2/3内腔高。

9.4.低压电动机检查步骤：9.4.1.外观检查：电动机的接线盒是否完整，有无破裂等现象；风扇的罩壳是否完整，有无碰撞和擦伤的痕迹，风扇罩的固定螺丝是否完整；风扇和风扇叶片是否完整，风扇和风扇叶片是否有裂纹和损伤；电动机的整体外观油漆是否完整，有无剥落处；电动机转子转让动是否灵活，有无卡阻等现象。

应作好电动机的外观检查记录。

9.4.2.电动机接线盒检查：首先将电动机接线盒的螺丝卸下，打开电动机的接线盒；然后检查电动机的引出线的焊接或压接情况，电动机引出线的焊接和压接应牢固、可靠，并应经过搪锡处理；电动机引出线的编号应齐全、完整，裸露带电部分的电气间隙应符合产品标准的规定；检查电动机引出线的绝缘座是否完好、螺栓螺帽是否齐全，有无损伤和破裂；9.4.3.电动机绕组的绝缘检查：检查用的测量仪表为1000V兆欧表；定子绝缘电阻的检查，用1000v的兆欧表测量定子绕组的相间电阻和相对的绝缘电阻，相间的绝缘电阻应大于0.5兆欧；相对地的绝缘电阻应大于0.5兆欧；对于绕线式电动机还应进行转子绝缘电阻的检查，用1000v兆欧表测量检查转子的对地绝缘电阻，其对地的绝缘电阻应大于0.5兆欧。

若测量出的绝缘电阻值小于0.5兆欧，应进行电机干燥处理。

9.4.4.当现场的电动机有下列情况之一时，应对电动机进行抽芯检查：9.4.4.1.电动机的出厂日期超过电机制造厂的保证期限；9.4.4.2.当电机制造厂无保证期限时，出厂日期已经超过一年；9.4.4.3.经检查电动机在盘车时有异响；9.4.4.4.电动机绝缘检查的电阻值小于0.5兆欧；9.4.4.5.电动机在试运转时有异常情况。

9.4.5.电动机轴承和轴承润滑油检查：电动机轴承和轴承润滑油检查，首先将电动机的风扇保护罩和风扇拆下，然后将电动机两端部的油盖拆下，盘车检查，并听轴承的声音是否均匀（若有异常声音，应对该电机进行抽芯检查）、在转动过程中手感是否有振动和跳动感，若有就应对电动机进行抽芯检查；轴承检查后，检查轴承润滑油，润滑油的外观应清洁无硬化变色，润滑油的特性应符合电动机的转速和工作环境要求，同一轴承内的润滑油，应一致，不得混用，填充量，应为2/3内腔高。

9.4.6.电动机的拆卸：9.4.6.1.用液压拉码将电动机的连轴器（靠背轮）的拆卸下来，在拆卸时应注意连轴器的受力要均匀，液压拉码的行程要缓慢进行，严禁拉码的行程快速进行，这样一不损坏连轴器，二不损坏液压拉码。

9.4.6.2.拆卸电动机的风扇罩壳和风扇，用螺丝刀将风扇罩壳的固定螺丝卸下，取下风扇罩壳；用卡簧钳将风扇固定卡簧拆下，用风扇拉码将风扇卸下；9.4.6.3.电动机端盖的拆卸，首先在电动机的端盖上用记号笔作好标记，然后再用搬手将电动机的端盖螺丝卸下，对于电动机功率较小的电动机端盖，用10寸平口螺丝刀将电动机的端盖敲下；对于电动机功率较大的电动机，则需用螺栓将端盖顶出电机端盖止口，然后将端盖卸下；9.4.6.4.电动机转子的抽出：应用一假轴穿入电机的轴内，然后慢慢移动，直至将转子抽出。

9.4.7.电动机的组装：与拆卸的顺序相反。

9.4.8.电动机转子检查，应符合下列要求：9.4.8.1.对于鼠笼式电动机，应检查鼠笼式电动机转子表面清洁无杂物；铁芯、轴颈、鼠笼端环、内风扇叶片，应无擦痕、锈蚀、断裂和裂纹象；通风孔无阻塞；9.4.8.2.对于绕线式电动机，应检查电动机转子绕组绝缘层是否完好，铁芯、轴颈、滑环，应无擦痕、锈蚀锈蚀现象，转子绑扎线应无松动，且绑扎应牢固可靠，转子滑环的表面应光滑、平整、无凹槽；9.4.9.电动机定子检查，应符合下列要求：9.4.9.1.电动机定子槽楔应无断裂、凸出和松动现象，每根槽楔的空响长度不得超过其1/3，端部槽楔固定牢固；9.4.9.2.电动机定子绝缘表面应清洁，无尘土、油垢，绝缘层外观应无破损、鼓泡；9.4.9.3.电动机定子线圈的绑扎线应紧固；9.4.9.4.电动机定子线圈的引出线连接应牢固；9.4.9.5.风扇叶片无裂纹、变形，安装方向正确，；9.4.9.6.电动机绕组的连接应正确，焊接良好。

9.4.10.电动机的干燥：当电动机的绝缘电阻经绝缘检查测量后，若绝缘电阻值小于0.5MΩ时，就应对该电动机进行干燥处理。

电动机干燥应符合以下要求：9.4.10.1.干燥方法用烘箱干燥和灯泡干燥两种方法；对于电动机功率及体积较小的电动机采用烘箱干燥法，对于电动机功率和体积较大的电动机采用灯泡干燥法；9.4.10.2.电动机在进行干燥时应有专人看守，电动机的温升速度应控制在5～8℃/h；铁芯和绕组的允许最高温度应根据其电动机的绝缘等级确定；除高压电动机外，所有的低压电动机在进行干燥时，严禁带转子进行干燥，应将转子抽出后进行干燥。

9.4.10.3.电动机在干燥时，应每隔一小时测量一次绝缘电阻，直至电动机的绝缘电阻值稳定后，干燥方可结束；9.4.10.4.电动机干燥结束后，应对电动机的轴承进行清洗，并重新更换润滑油，然后进行组装；10.电动机检查完毕后，重新检查一下各部分的安装情况，确认无遗留问题后，将各部分的螺栓拧紧，检查结束。

11.质量要求:11.1.转子盘动应灵活，不得有碰卡声响；11.2.润滑油脂正常，无变色、变质及变硬等现象。

性能应符合电动机的工作条件；11.3.电动机的引出线鼻子焊接或压接应良好，编号齐全，裸露带电部分的电气间隙应符合产品标准的规定。

12.安全、文明施工措施：12.1.电动机存放和安装地点应清洁，并应有防潮、防尘措施；12.2.对已经安装和接线完毕，且盘柜已带电的电动机工作时：应在相应控制盘台和电源柜以及就地控制设备上，挂上“禁止合闸、有人工作”警告标志牌后，方可进行工作；12.3.在对电机进行绝缘检查时，严禁用手触摸兆欧表的测量表笔头的金属部分和电动机的接线端子；12.4.在对电动机进行抽芯检查时，应注意拆卸下的螺栓和零部件，应放在地面垫上的清洁塑料布上；在抽芯检查时应注意保护建筑物的砼柱面、墙面及地面的清洁，不要把建筑物的墙面和柱面损坏、弄脏。

12.5.电机干燥时，电源应就地取用现场附近的临时施工电源配电箱，如现场附近没有临时施工配电箱时，其电源的搭接应由专业电工搭接, 干燥灯泡用的电源，严禁直接搭接在施工现场临时电源配电箱的空气开关出线桩头上，应使用移动线轮将电源引到需干燥的电动机旁；12.6.不可避免的发生交叉作业时，应防止落物伤害自己或伤害他人；在高处施工作业时，应采取防止落物伤人的措施，12.7.交叉作业能避免的尽量避免，不能避免的应采取必要的防护措施，如增加遮拦等；高处施工时，必须正确使用安全带，所使用的工具应栓上保险绳，防止落物伤人。

合集下载

热电联产工程主厂房及附属车间高低压电动机检查作业指导书.docx

热电联产工程主厂房及附属车间高低压电动机检查作业指导书.docx

编号LYXX-XX-DQ-011XX火电建设公司作业指导书工程名称：XX发电有限公司2X300MW热电联产机组工程装机容量（电压等级）：2 X 300MW作业项目名称:#6机组主厂房及附属车间高低压电动机检查编制单位：电气队编写：日期年月日审核：日期年月日审定：日期年月日批准：日期年月日1、施工范围2、编制依据2.1、施工图号2.2、标准规范3、施工准备3.1、设备材料3.2、施工工具3.3、技术资料3.4、计量器具4、施工工序4.1、流程4.2、工序方法5、控制点6、工艺质量标准及验收级別7、安全技术措施8、文明施工措施9、环境控制附表：施工技术交底记录1 •施工范围木作业指导书适用于XX发电有限公司2X300MW热电联产机组工程，#6 机组主厂房汽机和锅炉侧及除灰系统、化学水系统高、低压电动机检查以及直流电动机的检查。

2.编制依据2.1施工图号:F3461S-D1201《全厂电缆敷设总的部分》,F3461S-D1202《主厂房电缆敷设图》，F3461S-D1206 《集控楼电缆敷设图》,F3461S-D1207 《空冷岛电缆敷设图》。

F3161S-D1208《除灰系统电缆敷设及电缆清册》F3161S-D1209《化水及供水系统电缆敷设图》F3161S-D1212 《厂区及辅助车间电缆敷设图》河南省电力勘测设计院图纸及电动机厂家说明书及其相关技术资料。

2.2标准规范：2.2. 1本作业指导书依据的验评标准为《电气装置安装工程质量检验及评定规程》（2002年版）中的第七部分《旋转电机施工质量检验》。

2.2. 2验收规范GB50170-06《电气装置安装工程旋转电机施工及验收规范》；GB50150-06《电气装置安装工程电气设备交接试验标准》；GB50169-06《电气装置安装工程接地装置施工及验收规范》。

2.2. 3安规《电力建设安全工作规程》DL5OO9.1-2002《电力建设安全健康与环境管理工作规定》国家电网工[2003] 168号3.施工准备3.1材料设备：3.1.1设备到货后应依据图纸及开箱清单配合机务清点设备。

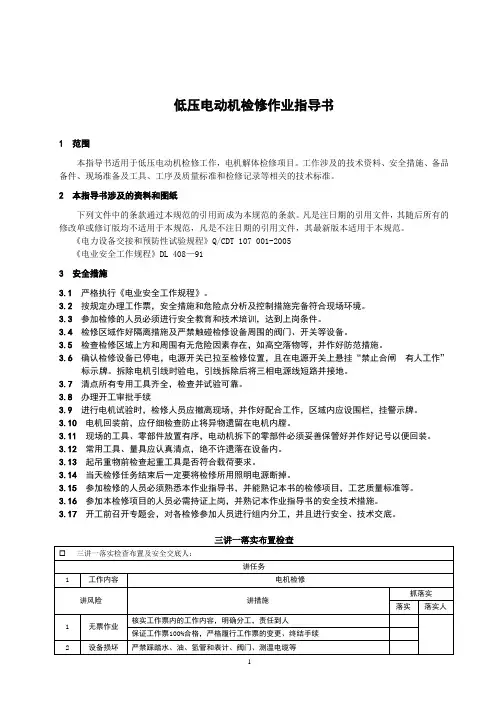

电机检修作业指导书(模板)
