变频器在风机、水泵中的节能应用

为什么风机水泵类负载使用变频器节能效果好？
根据流体力学的基本定律可知：风机水泵类负载是典型的平方转距负载，其主要特点是：转速n与转矩T以及负载功率P具有如下关系：T∝n2，P∝n3。

即转矩与转速平方成正比，功率与转速立方成正比。

通常风机水泵类负载多是根据满负荷工作需用量来选型，实际应用中大部分时间并非工作于满负荷状态，所以，只要平均转速稍微下降一点，负载功率就下降得很快，从而达到节能效果。

但采用电机直接起动方式时，由于转速无法调节，常用挡风板、阀门来调节风量或流量，这样不仅造成能源的浪费而且由于过大的起动电流造成电网冲击和设备的震动及水锤现象。

采用变频器调速时，可以根据实际工艺需要方便地控制速度。

例如：当电机转速为额定转速的80%时，负载功率为额定功率的（80%）的三次方，即50%左右。

这样可见，转速下降二成，节能达四成多。

同时，可以方便地实现闭环恒压控制，节能效率将进一步提高。

使用变频器避免了起动时对电网的冲击，降低设备故障率，消除震动和水锤现象，延长设备使用寿命，同时也降低了对电网的容量要求和无功损耗。

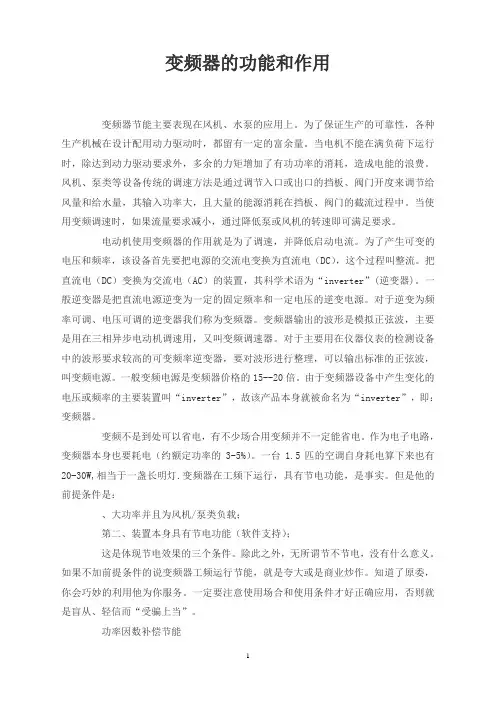

变频器的功能和作用变频器节能主要表现在风机、水泵的应用上。

为了保证生产的可靠性，各种生产机械在设计配用动力驱动时，都留有一定的富余量。

当电机不能在满负荷下运行时，除达到动力驱动要求外，多余的力矩增加了有功功率的消耗，造成电能的浪费。

风机、泵类等设备传统的调速方法是通过调节入口或出口的挡板、阀门开度来调节给风量和给水量，其输入功率大，且大量的能源消耗在挡板、阀门的截流过程中。

当使用变频调速时，如果流量要求减小，通过降低泵或风机的转速即可满足要求。

电动机使用变频器的作用就是为了调速，并降低启动电流。

为了产生可变的电压和频率，该设备首先要把电源的交流电变换为直流电（DC），这个过程叫整流。

把直流电（DC）变换为交流电（AC）的装置，其科学术语为“inverter”(逆变器)。

一般逆变器是把直流电源逆变为一定的固定频率和一定电压的逆变电源。

对于逆变为频率可调、电压可调的逆变器我们称为变频器。

变频器输出的波形是模拟正弦波，主要是用在三相异步电动机调速用，又叫变频调速器。

对于主要用在仪器仪表的检测设备中的波形要求较高的可变频率逆变器，要对波形进行整理，可以输出标准的正弦波，叫变频电源。

一般变频电源是变频器价格的15--20倍。

由于变频器设备中产生变化的电压或频率的主要装置叫“inverter”，故该产品本身就被命名为“inverter”，即：变频器。

变频不是到处可以省电，有不少场合用变频并不一定能省电。

作为电子电路，变频器本身也要耗电（约额定功率的3-5%）。

一台1.5匹的空调自身耗电算下来也有20-30W,相当于一盏长明灯.变频器在工频下运行，具有节电功能，是事实。

但是他的前提条件是：、大功率并且为风机/泵类负载；第二、装置本身具有节电功能（软件支持）；这是体现节电效果的三个条件。

除此之外，无所谓节不节电，没有什么意义。

如果不加前提条件的说变频器工频运行节能，就是夸大或是商业炒作。

知道了原委，你会巧妙的利用他为你服务。

变频技术在风机、泵类负载节能中的应用摘要：本文通过变频调速在风机、水泵类设备上的应用，阐述了风机、水泵变频调速的节能原理。

介绍了风机、水泵负载对变频器的性能要求。

关键词：变频器；风机、水泵；节能；0.前言我国的电动机用电量占全国发电量的60％～70％，风机、水泵设备年耗电量占全国电力消耗的1/3。

造成这种状况的主要原因是：风机、水泵等设备传统的调速方法是通过调节入口或出口的挡板、阀门开度来调节给风量和给水量，其输出功率大量的能源消耗在挡板、阀门地截流过程中。

由于风机、水泵类大多为平方转矩负载，轴功率与转速成立方关系，所以当风机、水泵转速下降时，消耗的功率也大大下降，因此节能潜力非常大，最有效的节能措施就是采用变频调速器来调节流量、风量，应用变频器节电率为20％～50％，而且通常在设计中，用户水泵电机设计的容量比实际需要高出很多，存在“大马拉小车”的现象，效率低下，造成电能的大量浪费。

因此推广交流变频调速装置效益显著。

1.变频调速节能原理1.1变频节能由流体力学可知，P（功率）=Q（流量）×H（压力），流量Q与转速N的一次方成正比，压力H与转速N的平方成正比，功率P与转速N的立方成正比，如果风机、水泵的效率一定，当要求调节流量下降时，转速N可成比例的下降，而此时轴输出功率P成立方关系下降。

即水泵电机的耗电功率与转速近似成立方比的关系。

例如：一台水泵电机功率为55KW，当转速下降到原转速的4/5时，其耗电量为28.16KW，省电48.8％，当转速下降到原转速的1/2时，其耗电量为6.875KW，省电87.5％。

2.2 功率因数补偿节能无功功率不但增加线损和设备的发热，更主要的是功率因数的降低导致电网有功功率的降低，大量的无功电能消耗在线路当中，设备使用效率低下，浪费严重，由公式P=S×COSФ，Q=S×SINФ，其中S－视在功率，P－有功功率，Q－无功功率，COSФ－功率因数，可知COSФ越大，有功功率P越大，普通水泵电机的功率因数在0.6-0.7之间，使用变频调速装置后，由于变频器内部滤波电容的作用，COSФ≈1，从而减少了无功损耗，增加了电网的有功功率。

变频器在风机中的应用变频器是一种电子控制设备，可以将电源电压与频率转换成可控电源电压输出。

在风机的应用中，变频器可以改变电动机的转速，并控制风机的流量，使得风机在不同的工作状态下能够实现最佳效率。

一、变频器在节能方面的应用1.1 恒定流量控制传统风机在运行时通常采用阀门、叶片调节或变速装置的方式进行调整。

这种调节方式既能耗费大量电能，又易损坏风机，操作也不便捷。

而使用变频器能够实现恒定流量控制，可根据要求调整风机转速，以实现稳定的风量输出。

1.2 节省能源传统的风机调节方式需要消耗很多能源，而使用变频器可以降低电机启动时的电流冲击，减少电机的能量损失，从而达到节约能源的目的。

同时，变频器还能够根据实际负载调整风机的转速，以满足系统的需求。

二、变频器在风机中的应用2.1 变频器调速通过变频器控制风机转速可以满足不同风量需求的场景以及不同的运行状态要求。

在低负荷运行环境下，通过变频器调速可以减少风机的能量损失，实现节能。

2.2 风机起停控制在工业生产环境中，风机起停控制具有很高的要求。

变频器可以通过外部控制触发，实现风机的起停控制，并且由于变频器的反应速度较快，能够及时响应外部控制信号，保障风机的安全运行。

2.3 数字化化管理在现代化的风机管理中，变频器的应用可以使得风机运转更加稳定，同时还能够实现数字化智能管理。

根据实际运行状态调整变频器控制参数，可以提高风机的运行效率，延长风机的使用寿命，为企业带来更多的经济收益。

总结：变频器可以为风机提供更加稳定和高效的控制方式，带来更多的经济效益。

同时，变频器应用的数字化化管理也有助于让企业更加清晰地把握风机的使用状况，提供科学依据，为企业的运营管理带来更好的智能化服务。

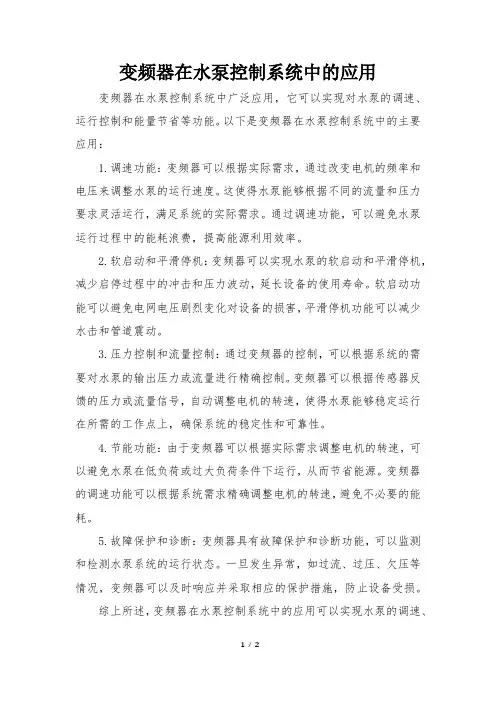

变频器在水泵控制系统中的应用变频器在水泵控制系统中广泛应用，它可以实现对水泵的调速、运行控制和能量节省等功能。

以下是变频器在水泵控制系统中的主要应用：
1.调速功能：变频器可以根据实际需求，通过改变电机的频率和电压来调整水泵的运行速度。

这使得水泵能够根据不同的流量和压力要求灵活运行，满足系统的实际需求。

通过调速功能，可以避免水泵运行过程中的能耗浪费，提高能源利用效率。

2.软启动和平滑停机：变频器可以实现水泵的软启动和平滑停机，减少启停过程中的冲击和压力波动，延长设备的使用寿命。

软启动功能可以避免电网电压剧烈变化对设备的损害，平滑停机功能可以减少水击和管道震动。

3.压力控制和流量控制：通过变频器的控制，可以根据系统的需要对水泵的输出压力或流量进行精确控制。

变频器可以根据传感器反馈的压力或流量信号，自动调整电机的转速，使得水泵能够稳定运行在所需的工作点上，确保系统的稳定性和可靠性。

4.节能功能：由于变频器可以根据实际需求调整电机的转速，可以避免水泵在低负荷或过大负荷条件下运行，从而节省能源。

变频器的调速功能可以根据系统需求精确调整电机的转速，避免不必要的能耗。

5.故障保护和诊断：变频器具有故障保护和诊断功能，可以监测和检测水泵系统的运行状态。

一旦发生异常，如过流、过压、欠压等情况，变频器可以及时响应并采取相应的保护措施，防止设备受损。

综上所述，变频器在水泵控制系统中的应用可以实现水泵的调速、
软启动、平滑停机、压力控制、流量控制、节能功能以及故障保护和诊断等功能，提高系统的稳定性、可靠性和能源利用效率。

高压变频技术在风机节能中的应用摘要：高压变频技术在风机节能改造中的有效应用，能够大幅度提升风机设备的节电率，这对于缓解我国资源供应与资源需求之间的矛盾有着非常重要的作用。

基于此，下文将对高压变频技术在风机节能中的应用展开一系列的分析，希望能够有效促进我国社会经济的可持续发展。

关键词：高压变频技术；风机节能；应用1 高压变频节能的特点分析利用高压变频技术对风机转速进行控制的原理为实现电机输入频率的改变，而在改变的过程中并不会额外地消耗电机功率，能够促进电机综合效率的提高。

电机变频节能的主要特点包括以下几个方面：第一，电机综合效率比较高，且发热量与能耗都比较低；第二，具有无极调速的特点，具有较为广泛与精准的调速功能；第三，启动时所需的电流比较小，节能效果突出，同时也不会对所在的电网造成冲击；第四，不存在转差率损耗；第五，能够促进电机功能因数的提高，不需要在另外加装无功补偿装置；第六，具有较高的自动化水平，具有自动限流、限压、减速等功能，同时能够对故障、运行及报警情况进行记录，对系统的安全运行奠定了基础；第七，依据电量成本对电机转速进行智能化的调节。

随着电力建设的不断发展，电力供需矛盾不断激化，只有对风机的流量进行调节才能够更好地满足生产的需要，通过这种方式提高企业效益，降低企业能耗。

2 风机运行中应用节能技术的实际意义改革开放以来，我国在电力行业上越来越多的使用高压电机，它的使用总量达到电厂电机驱动设备的百分之八十左右，它们都是耗电巨大的设备，而发电企业的机组负荷又长期不是运行在最高峰，常在中高负荷下运行，这样就使得电能被大量浪费，如果不对它们进行相应的改造，那么这个极大的浪费就会一直存在。

调整电动机速度的方式是很多的，目前使用得最多的就是变频器调节电动机的速度，在技术上已经非常成熟了，大部分是用于低压电动机上。

近年来，电力电子技术的飞速发展让高压变频器技术也越来越成熟，被越来越多的应用到火电厂的节能改造上。

利用变频技术对给水泵电机的节能改造及综合效益分析随着节能环保意识的不断增强，对于水泵电机的节能改造越来越受到关注。

变频技术作为一种高效节能的控制手段，被广泛应用于给水泵电机的节能改造中。

本文将从变频技术的原理及应用、给水泵电机的节能改造方法、节能效益分析几个方面对给水泵电机的节能改造及综合效益进行探讨。

一、变频技术原理及应用变频技术是通过改变电机的供电频率来控制电机的转速，从而实现精确的控制和节能降耗的一种技术。

变频器作为变频技术的核心设备，通过改变输入电压的频率和幅度来调节电机的输出转速，实现能源的有效控制。

在给水泵电机的应用中，通过安装变频器控制给水泵电机的转速，可以实现流量的精确调节和节能降耗的目的。

由于水泵在工作过程中通常存在负载波动和流量变化的情况，传统的固定速率供电方式将使电机的能耗过高，浪费大量的能源。

而通过变频技术，可以根据实际需求实时调节给水泵的转速，使其在不同负载情况下达到最佳运行效果，提高系统的能效。

二、给水泵电机的节能改造方法1.安装变频器：将变频器安装在给水泵电机的供电线路上，通过改变电机的供电频率来实现对电机转速的精确控制。

2.设置参数：根据实际需求和给水泵电机的特性，对变频器进行参数设置，如最大转速、最小转速、流量曲线等。

3.控制策略选择：根据给水泵电机的实际工况，选择合适的控制策略，如恒差压控制、恒流控制等。

4.运行监测与调试：安装好变频器后，进行运行监测和调试，通过监测参数的变化来控制给水泵电机的工作状态，并进行相应的调整。

三、节能效益分析变频技术对给水泵电机的节能改造可以带来显著的节能效益和经济效益。

1.提高能效：通过变频技术控制给水泵电机的转速，可以使其在实际工况中保持最佳的能效，降低电机的无功耗和机械损耗，提高系统的效率。

2.节约能源：传统的固定速率供电方式会使给水泵电机在不同负载情况下效率低下，浪费大量的能源。

而变频技术可以根据实际需求实时调节给水泵的转速，使其在不同负载情况下达到最佳运行效果，节约能源。

浅谈变频技术在风机节能改造中的应用一、变频技术的原理变频技术是指通过改变电源频率来控制电机转速的技术。

在传统的交流电机中，电源的频率是固定的，因此电机的转速也是固定的。

而通过变频技术，可以改变电源的频率，从而控制电机的转速，实现对电机速度的精准控制。

变频技术主要由变频器、电机和控制系统三个部分组成。

变频器是变频技术的核心设备，它可以根据控制系统发送的指令，改变电源的频率，从而控制电机的转速。

变频技术可以实现电机的软启动、恒定转矩输出和瞬时停机等功能，能够有效提高电机的运行效率，降低能耗。

二、风机节能改造的意义在工业生产中，风机是一个重要的能源设备，广泛应用于通风、送风、排烟等环节。

在风机的运行过程中，由于电机的固定转速以及传统的风门调节方式，常常导致风机运行效率低下，能耗大。

风机节能改造成为了一个重要的议题。

通过风机节能改造，不仅可以降低能耗，减少生产成本，还可以减少对环境的污染，实现可持续发展。

1. 风机变频调速系统通过在风机电机上安装变频器，可以实现风机的变频调速。

在风机的运行过程中，通过改变电源的频率，可以实现对风机转速的精准控制，从而实现风机的节能运行。

通过变频调速系统，还可以实现风机的软启动和瞬时停机功能，有效避免了电机长时间启动过程中的电压冲击和电流冲击，保护了电机设备，延长了设备的使用寿命。

2. 风机气动性能优化通过变频技术，可以对风机进行气动性能优化。

传统的风门调节方式往往无法准确控制风机的输出风量，通过变频技术可以实现对风机转速的精准控制，从而实现对风机输出风量的精确调节，达到最佳运行状态。

通过气动性能优化，可以最大限度地提高风机的运行效率，降低能耗。

3. 节能效果与经济收益通过变频技术在风机节能改造中的应用，可以实现风机的节能运行。

根据实际数据显示，采用变频调速系统后，风机的能耗可以降低20%~60%，节能效果显著。

风机的运行稳定性得到了提高，减少了设备的维护成本。

在风机节能改造中，虽然需要一定的投资成本，但是由于节能效果显著，可以在数年内收回成本，并且在以后的运行中获得长期的经济收益。

风机水泵负载变频调速节能原理相似定律：两台风机或水泵流动相似，在任一对应点上的统计和尺寸成比例，比值成相等，各对应角、叶片数相等，排挤系数、各种效率相等。

流量按照相似定律，由连续运动方程流量公式：φπηη⨯⨯⨯⨯⨯=⨯⨯=d D A vm vm vv v q流速公式： 60π⨯⨯=n D v m 式中：q v——体积流量，s m3；ηv——容积效率，实际容积效率约为0.95；A ——有效断面积（与轴面速度vm垂直的断面积），m²；D ——叶轮直径，m ； n ——叶片转速，r/mi n ； b ——叶片宽度，m ；vm——圆周速度，m/s ；φ——排挤系数，表示叶片厚度使有效面积减少的程度，约为0.75～0.95；按照电机学的基本原理，交流异步电动机转速公式： p f s n ⨯⨯-=60)1( 式中： s ——滑差； P ——电机极对数； f ——电机运行频率。

流量、转速和频率关系式：f n q v∞∞⇒ 可见流量和转速的一次方成正比，和频率的一次方成正比。

扬程按照流体力学定律，扬程公式：²21v m H ⨯⨯=ρ 扬程、转速和频率关系式：可见扬程和转速的二次方成正比，和频率的二次方成正比。

式中：H ——水泵或风机的扬程，m ；功率风机水泵的有效功率：每秒钟流体经风机水泵获得的能量。

水泵：H g q Pve⨯⨯⨯=ρ或 风机：P q P ve⨯=可见有效功率和转速的三次方成正比，和频率的三次方成正比。

式中：Pe——有功功率，w ；ρ——流体质量密度，m Kg3；P ——压力，Pa ；电量风机水泵效率：有效功率和轴功率之比。

ηp轴功率：电动机输出给风机水泵的功率。

轴功率（电动机的输出功率）公式： ηρpvshHg q P⨯⨯⨯=⇒水泵ηpvshPq P⨯=⇒风机电动机和风机水泵的传动效率： ηc电动机效率：ηm电量（电动机的输入功率）公式：ηηmcshgP P ⨯=ηηηρpmcvgHg q P⨯⨯⨯⨯⨯=⇒水泵ηηηρpm c gPP⨯⨯⨯=⇒风机节能工频状态下的耗电量计算Pd ：电动机功率 ； ηd ：电动机效率 ； U ：电动机输入电压 ； I ：电动机实际运行电流 ；cos φ：功率因子。

变频器在风机节能降耗改造中的应用摘要：风机类设备是企业生产重要辅助设备，耗电量大、能耗高是其特点。

风机选型是按其满负荷计算，但在实际工作中，风机一般采用恒速控制风速、风量，如生产工艺发生变化需要控制调节风量、风速大小，常用方法是调节风门、闸门的开度等来进行控制，这就造成大量电能消耗在档板上，运行效率低，能源消耗高。

变频器是可以调节交流电动机转速速度变化的控制设备，它通过改变电机工作电源频率的方法来实现。

对风机而言，利用变频器调节风机风速，优化风机运行状态，达到节能降耗是其重要途径。

关键词：变频器；风机节能降耗改造；应用引言通常而言，在电动机中异步电动机所占比例较大，因此电动机的自动控制技术与调速技术成为整个电动机操作技术的核心，在电动机调速系统的选择方面，有效将异步电动机与变频器进行结合是电动机操作控制过程的关键。

对于一般的工况企业而言，风机类电动机能够采用节能技术实现高效稳定、安全运转，不仅有利于维护机械设备，而且在很大程度上可以为工况企业节省大量的经济成本。

1变频器的作用1.1控制电机启动电流，减少电力线路电压波动在电机经由工频启动的过程中，4-7倍的电机额定电流便会产生。

在这个过程中所产生的电流值极大地提高了电机绕组的电应力，而且在这个过程中会形成一定的热量，进而导致了电机使用寿命的缩减。

变频调速的应用对于增强绕组承受力以及减少启动电流是十分有利的，就使用者而言，其最直接的好处是电机使用寿命的延长以及维护成本的减少。

电压和电流两者的乘积与电机功率成正相关关系，那么通过工频直接进行电机的启动所消耗的功率将会极大地超过启动变频所需的功率。

对于某些工况来讲，已经达到了配电系统的最高极限，直接工频启动电机所产生的电压也会产生大幅度的波动，所形成的电涌便会严重地影响到相同电网上的用户。

如果采用变频器进行电机启停，就不会产生类似的问题。

1.2可调的运行速度以及可控的停止方式与加速功能变频调速可以零速启动而且依据于用户所需而实施均匀地加速，此外，也能够选择加速曲线，比如：直线加速、s型加速、以及自动加速。

一．变频器在水泵、风机控制方面的应用泵类负载和风机是目前工业现场应用变频器最多的设备，它们又最具有节能潜力。

它们主要以离心泵和离心风机为主。

水泵又分排水泵、空调水泵、陈列〔冷藏〕柜水泵、灌药泵、大型高压〔中压〕水泵等等。

风机分换〔排〕气风机、冷却风机、锅炉鼓风机、温室〔房〕温控风机等等。

㈠泵类负载水泵的负载性质是平方递减转矩型,有以下关系:水泵的流量Q与转速n成正比;扬程H与转速n的三次方成正比;电动机的转速n与电源频率F成正比.因此改变电动机电源频率,可改变电机即水泵的转速,从而达到调节给水流量和水泵的扬程的目的.1.排水泵：在化工厂、市政工程、农田灌溉等许多地方，雨水及工业用水都会用到排水泵。

2.空调水泵：有些建筑物装有集中供气方式的冷暖空调，为给每层楼的空调机供给热交换用的冷水，设置了冷水泵。

3.陈列〔冷藏〕柜水泵：冷藏陈列柜热负载随外界气温的不同而变化较大，冷冻机、冷却水泵、冷却塔设备的容量需要依据夏季最大负载量确定，这样中等热负载及冬季小负载的时期时，运行效率低，虽然此时可以对冷冻机卸载进行容量控制，降低功耗，但冷却水泵基本与夏季一样定速运行〔而此时冷却水用量降低〕，还是浪费电能，利用变频器可以使冷却水泵调速运行，达到节能的目的。

许多冷库用上变频器后节能非常显然。

4.灌药泵：变频器用在灌药泵控制，同时也可以对冷水循环泵、放水泵进行调速控制，节能效果显著。

5.大型高压〔中压〕水泵：高压〔中压〕大型水泵、风机和潜油电泵广泛应用在矿山、冶金、油田、石化、电厂、水厂等等。

㈡风机负载风机风的阻力与转速的二次方成正比，轴功率与转速的三次方成正比。

1.换〔排〕气风机：在化工、纺织、石油、矿山等很多企业和场合都会用到大中型换〔排〕气风机。

2.冷却风机：冷却塔有几个室组成，各室的冷却风机依据实际可以用变频器控制，达到节能效果。

大型电动机也用到冷却风扇，由变频器控制。

3.锅炉鼓风机：锅炉上的鼓风机通常有压力式与吸引式鼓风机。

变频器在水泵系统中的应用变频器是一种用于控制马达转速的电子装置，在水泵系统中有广泛的应用。

本文将重点介绍变频器在水泵系统中的应用，包括其原理、优势以及适用场景。

同时，本文将分析变频器在水泵系统中的效果，并对未来的发展进行展望。

一、原理变频器是通过改变交流电频率来调整马达转速的装置。

具体而言，变频器通过将交流电转换为直流电，然后再将其转换回交流电，并可根据需要改变输出交流电的频率，从而控制马达的转速。

这种频率调节的能力使得变频器成为水泵系统的理想控制设备。

二、优势1. 节能高效：变频器可以根据实际需求自动调整水泵的转速，从而降低能耗。

在低负荷运行时，变频器能够将水泵的转速降低，节省能源。

相比之下，传统的水泵驱动方式往往只有两种转速选择，无法实现节能效果。

2. 平稳运行：变频器能够实现平稳加速和减速，避免了水泵启动和停止时的冲击，延长了设备的使用寿命。

3. 精确控制：变频器具有精确的转速控制功能，能够根据不同的工艺要求，将水泵转速调节到最佳状态，提高系统的运行效率。

4. 减少水击：水击是由于管路系统中的压力变化引起的水流冲击。

使用变频器能够控制马达启动和停止的速度，降低水击的风险。

三、适用场景变频器在水泵系统中广泛应用于以下场景：1. 极端条件：对于一些特殊工况，如恶劣环境、高温或低温条件下的水泵运行，传统的启停方式可能会导致设备受损。

而变频器能够实现平滑启停，在极端条件下更加可靠。

2. 变动负载：某些工业生产过程中，水泵负载可能会随着生产变动而有所调整。

采用变频器可以根据实时需求调整马达转速，保持水泵系统的高效运行。

3. 多泵系统：在某些应用中，多个水泵需要同时工作以满足需求。

变频器可以在不同水泵间实现联动控制，使得水泵系统协调工作，提高整体性能。

4. 高要求工艺：在一些对水流控制要求高的工艺过程中，变频器能够根据实际需求调整马达转速，确保流量和压力的精确控制。

四、效果与展望变频器在水泵系统中的应用已经取得了显著的效果。

变频器在风机、水泵中的节能应用摘要：由风机、水泵类负载节能，来阐述变频器是控制风机、水泵实现节能最佳方式，对提高自动化程度，减少人为因素的影响进行较详细分析，通过实例计算来证明在理论上是正确的，虽然初期一次性投资比较大，但从长远上来看在经济上是值的。

关键词：风机；水泵；节能；功率因数；变频器前言风机、水泵作为工业和生活中的通用机械有应用量大、应用面广的特点，其配套电机量也是巨大的，有资料统计，风机、水泵的耗电量占全国总发电量的20%以上，由于容量和工艺原因，大多数的风机、水泵类负载存在着不同程度上的电能浪费，在提倡节约能源的今天，减少浪费，节能问题的研究也迫在眉睫，变频控制是目前最好方法。

1.风机、水泵负载节能原理传统风机、水泵流量的设计均以最大需求来设计，其调整方式采用挡板、风门、回流、起停电机等方式控制，无法形成闭环回路控制，也较不考虑省电的观念，但实际使用中流量随着各种因素而变化，往往比最大流量小的多，要减少流量时，通常情况下只能调节档板和阀门的开度，阀门控制法的实质是通过改变管网阻力大小来改变流量，而这种控制方式当所需流量减小时，压力反而会增加，故轴功率的降低有限，此时，过剩的风机、水泵功率将导致压力增加造成很大的能量损耗。

由流体力学原理可知：流量与转速的一次方成正比，压力与转速的平方成正比，功率与转速的三次方成正比，如果水泵效率一定，当流量下降时转速成比例下降，而此时对轴输出功率p成立方关系下降；风机、水泵变频节能控制可在保持阀门、挡板开度不变的前提下，通过改变风机的转速来调节流量，其实质是通过减少流体动力来节电。

这种控制方式可从根本上消除风机、水泵设备，由于选型或负荷变化普遍存在的“大马拉小车”的动力浪费现象，消除了挡板截流阻力，使风机、水泵始终运行在最佳工作状态。

2.风机、水泵变频控制特点2.1异步电动机原理n=60f/p（1-s），可知变频调速是风机、水泵调速最佳方法，风机、水泵电机直接启动或Y/D启动，启动电流为其额定电流的4～7倍；这样会对电机设备和供电电网造成严重的冲击，而且还会对电网容量要求过高，启动时产生的电流和震动时对挡板和阀门损害极大，对设备、管路的使用寿命极为不利。

高压变频器在风机、水泵节能改造的项目2011 年5月24 日目录一、概述二、采取的措施三、产生的效益四、结论一、概述目前，随着企业竞争的日益加剧，生产成本的高低决定了企业在市场竞争的地位，在生产中很大一部分花在能耗上，降低生产过程中的电能消耗就可以有效的降低成本。

生产过程中，风机被大量的采用于工艺流程上，而风机负载耗电量较大，起动电流较高，同时用阀门、挡风板等装置来调节风量，在风道系统设计时，为满足生产环境的最大要求，必须留有余量，因此风机的风量和压力往往偏大，功率的偏大设计必然造成能量的浪费。

很多的风机有30-70%的能量是消耗在调节阀的压降上的，不仅造成电能的浪费，工作效率低，而且开动阀门时，还发出啸声和振动，经常发生事故。

该方法是以增加风阻、牺牲风机的效率来达到要求的，损耗严重。

如果利用变频调速技术改变设备的运行速度，以调节风量的大小，可以既满足生产要求，又达到节约电能，同时减少因调节挡板而造成挡板和管道的磨损，能取得明显的节能效果。

随着电力电子技术及电子技术的发展，变频技术日趋成熟，风压调节已普遍摒弃靠调整配套的风门开度的手段，改而采用变速的电气传动调节，变频调速已成为风机、泵类节能降耗的最佳、首选的电气传动方案。

二、采取的措施在选矿厂现有设备不变的情况下，采用高压变频改造项目主要涉及到两个方面；1、主厂房的高压风机，原设计共计六台，三用三备。

每台功率是355KW，10KV 供电。

2、水尾加压泵站的水泵，原设计每个加压泵站两用一备，四个加压泵站共计12 台电机，其中四台备用电机。

其中l#加压泵站有400Kw/10Kv 电机三台，2#加压泵站和4#加压泵站有355Kw/10Kv电机各三台，3#加压泵站有电机250Kw／lOKV三台。

主厂房的高压风机可以采够三台高压变频器，运行方式是一拖二运行，在原有设备的基础上进行改造，不用从新设计配电线路。

一用一备回路图水尾加压泵站每一个泵站采购两台高压变频器，可以使用二拖三运行，对原有配线略有改动，就可以完成，施工简单。
