流体输配管网课后答案(精选)

1-4 试比较气相、液相、多相流这三类管网的异同点。

答：相同点：各类管网构造上一般都包括管道系统、动力系统、调节装置、末端装置以及保证管网正常工作的其它附属设备。

不同点：①各类管网的流动介质不同；②管网具体型式、布置方式等不同；③各类管网中动力装置、调节装置及末端装置、附属设施等有些不同。

[说明]随着课程的进一步深入，还可以总结其它异同点，如：相同点：各类管网中工质的流动都遵循流动能量方程；各类管网水力计算思路基本相同；各类管网特性曲线都可以表示成ΔP=SQ2+P st；各类管网中流动阻力之和都等于动力之和，等等。

不同点：不同管网中介质的流速不同；不同管网中水力计算的具体要求和方法可能不同；不同管网系统用计算机分析时其基础数据输入不同，等等。

1-5 比较开式管网与闭式管网、枝状管网与环状管网的不同点。

答：开式管网：管网内流动的流体介质直接与大气相接触，开式液体管网水泵需要克服高度引起的静水压头，耗能较多。

开式液体管网内因与大气直接接触，氧化腐蚀性比闭式管网严重。

闭式管网：管网内流动的流体介质不直接与大气相通，闭式液体管网水泵一般不需要考虑高度引起的静水压头，比同规模的开式管网耗能少。

闭式液体管网内因与大气隔离，腐蚀性主要是结垢，氧化腐蚀比开式管网轻微。

枝状管网：管网内任意管段内流体介质的流向都是唯一确定的；管网结构比较简单，初投资比较节省；但管网某处发生故障而停运检修时，该点以后所有用户都将停运而受影响。

环状管网：管网某管段内流体介质的流向不确定，可能根据实际工况发生改变；管网结构比较复杂，初投资较节枝状管网大；但当管网某处发生故障停运检修时，该点以后用户可通过令一方向供应流体，因而事故影响范围小，管网可靠性比枝状管网高。

1-6 按以下方面对建筑环境与设备工程领域的流体输配管网进行分类。

对每种类型的管网，给出一个在工程中应用的实例。

（１）管内流动的介质；（２）动力的性质；（３）管内流体与管外环境的关系；（４）管道中流体流动方向的确定性；（５）上下级管网之间的水力相关性。

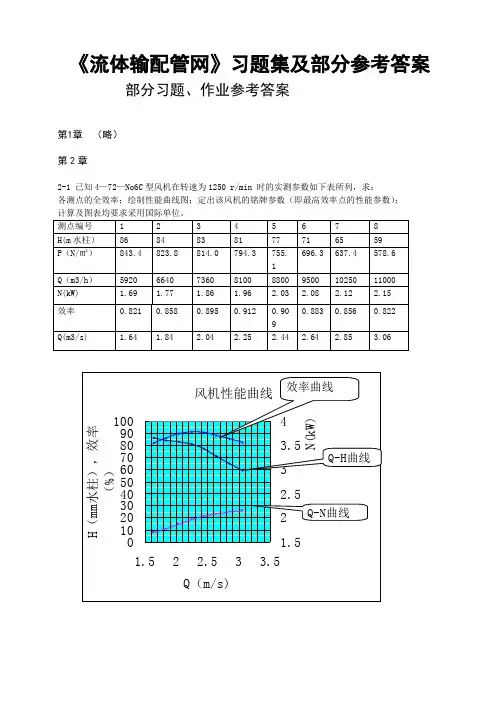

《流体输配管网》习题集及部分参考答案部分习题、作业参考答案第1章 （略）第2章2-1 已知4—72—No6C 型风机在转速为1250 r/min 时的实测参数如下表所列，求： 各测点的全效率；绘制性能曲线图；定出该风机的铭牌参数（即最高效率点的性能参数）； 计算及图表均要求采用国际单位。

测点编号 1 2 3 4 5 6 7 8 H(m 水柱） 86 84 83 81 77 716559 P （N/㎡） 843.4 823.8 814.0 794.3 755.1696.3 637.4578.6 Q （m3/h ） 5920 6640 7360 8100 8800 9500 10250 11000 N(kW) 1.69 1.77 1.86 1.96 2.03 2.08 2.122.15 效率 0.821 0.858 0.895 0.912 0.9090.883 0.8560.822 Q(m3/s)1.641.842.042.252.44 2.642.853.06风机性能曲线01020304050607080901001.522.533.5Q（m/s)H （m m 水柱），效率（%）1.522.533.54N (k W )效率曲线Q-H曲线Q-N曲线2-2 根据题2-1中已知数据，试求4-72-11系列风机的无因次量，从而绘制 该系列风机的无因次性能曲线 。

计算中定性叶轮直径D2=0.6m 。

测点编号 1 2 3 4 5 6 7 8 流量系数 0.148 0.166 0.184 0.203 0.220 0.238 0.257 0.276 压力系数 0.454 0.444 0.438 0.428 0.407 0.375 0.343 0.312 功率系数 0.082 .086 0.090 0.095 0.099 0.101 .103 0.104 效率82%5.7%89.5%91.5%90.4%88.4%85.6%82.8%风机无因次性能曲线0.060.080.10.120.140.160.180.20.140.190.240.29无因次流量N 0.250.30.350.40.450.50.550.60.650.70.750.80.850.90.95p与效率效率压强功率2-3 得用上题得到的无因次性能曲线 求4-72-11No5A 型风机在n=2900 r/min 时的最佳效率点各参数什，并计算该机的比转数值。

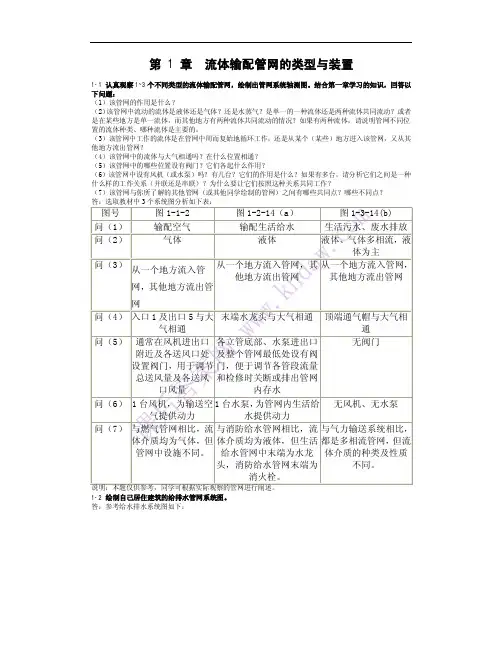

流体输配管网课后习题答案详TYYGROUP system office room 【TYYUA16H-TYY-TYYYUA8Q8-第 1 流体输配管网的类型与装置1-1认真观察1~3个不同类型的流体输配管网，绘制出管网系统轴测图。

结合第一章学习的知识，回答以下问题：（1）该管网的作用是什么？（2）该管网中流动的流体是液体还是气体还是水蒸气是单一的一种流体还是两种流体共同流动或者是在某些地方是单一流体，而其他地方有两种流体共同流动的情况如果有两种流体，请说明管网不同位置的流体种类、哪种流体是主要的。

（3）该管网中工作的流体是在管网中周而复始地循环工作，还是从某个（某些）地方进入该管网，又从其他地方流出管网？（4）该管网中的流体与大气相通吗在什么位置相通（5）该管网中的哪些位置设有阀门它们各起什么作用（6）该管网中设有风机（或水泵）吗有几台它们的作用是什么如果有多台，请分析它们之间是一种什么样的工作关系（并联还是串联）为什么要让它们按照这种关系共同工作（7）该管网与你所了解的其他管网（或其他同学绘制的管网）之间有哪些共同点哪些不同点答：选取教材中3个系统图分析如下表：图号图1-1-2 图1-2-14（a）图1-3-14(b)问（1）输配空气输配生活给水生活污水、废水排放问（2）气体液体液体、气体多相流，液体为主问（3）从一个地方流入管网，其他地方流出管网从一个地方流入管网，其他地方流出管网从一个地方流入管网，其他地方流出管网问（4）入口1及出口5与大气相通末端水龙头与大气相通顶端通气帽与大气相通问（通常在风机进出口附近及各送风口处设置各立管底部、水泵进出口及整个管网最低处设有阀门，便于无阀门5）阀门，用于调节总送风量及各送风口风量调节各管段流量和检修时关断或排出管网内存水问（6）1台风机，为输送空气提供动力1台水泵，为管网内生活给水提供动力无风机、无水泵问（7）与燃气管网相比，流体介质均为气体，但管网中设施不同。

流体输配管网课后习题答案流体输配管网课后习题答案在学习流体输配管网的过程中，习题是巩固知识的重要环节。

通过解答习题，不仅可以检验自己的学习成果，还能够加深对知识的理解和应用。

下面将为大家提供一些流体输配管网课后习题的答案，希望能够帮助大家更好地掌握相关知识。

1. 什么是流体输配管网？流体输配管网是指用于输送流体（如水、气体等）的管道系统。

它由输送管道、支撑结构、管道附件等组成，广泛应用于工业生产、城市供水、供气等领域。

2. 管道流体的流量计算公式是什么？管道流体的流量可以通过流量计算公式来计算。

常用的流量计算公式有流量公式和雷诺数公式。

其中，流量公式为：Q = A × v，其中Q表示流量，A表示管道横截面积，v表示流速。

雷诺数公式为：Re = ρ × v × d / μ，其中Re表示雷诺数，ρ表示流体密度，v表示流速，d表示管道直径，μ表示流体粘度。

3. 如何计算管道的压力损失？管道的压力损失是指流体在管道中由于摩擦、弯曲、阻塞等原因而损失的压力。

常用的计算方法有达西公式和海伦公式。

达西公式为：ΔP = f × (L / d) × (ρ ×v^2 / 2)，其中ΔP表示压力损失，f表示摩擦系数，L表示管道长度，d表示管道直径，ρ表示流体密度，v表示流速。

海伦公式为：ΔP = K × (ρ × v^2 / 2)，其中ΔP表示压力损失，K表示管道局部阻力系数。

4. 什么是水力坡度？水力坡度是指管道在水平方向上的倾斜程度。

它是为了保证流体能够顺利流动而设置的。

水力坡度的计算公式为：S = (H2 - H1) / L，其中S表示水力坡度，H2表示终点水位高度，H1表示起点水位高度，L表示管道长度。

5. 管道的支撑结构有哪些？管道的支撑结构主要有吊架、支架和吊杆等。

吊架是用于支撑管道的横向结构，可以根据管道的重量和长度进行合理的设置。

流体输配管网智慧树知到课后章节答案2023年下广州大学广州大学第一章测试1.建筑环境与能源应用工程的基本任务是为人类的生存和发展提供必要的建筑环境，同时高效应用各种能源，保护城市环境和全球生态环境。

A:错 B:对答案:对2.空气处理设备在建筑内一般分散布置，而空气处理设备所需的冷热水由主机集中生产，因此需要（）将冷热水从冷、热源输送分配到各空气处理设备。

A:空调风系统 B:建筑给水系统 C:建筑排水系统 D:空调冷热水系统答案:空调冷热水系统第二章测试1.流体输配管网的基本构成包括（）。

A:末端装置B:动力 C:源/汇D:管道答案:末端装置;动力;源/汇;管道2.流体输配管网按管内流体的相态，可分为（）。

A:多相流管网B:单相流管网C:压力驱动管网D:重力驱动管网答案:多相流管网;单相流管网3.空调系统的空气输配管网中，将循环使用的一部分室内空气称为（）。

A:回风B:送风C:排风D:新风答案:回风4.（）各末端环路的水流阻力较为接近，有利于水力平衡，因此系统的水力稳定性好，流量分配均匀。

A:异程式系统B:同程式系统C:闭式系统D:开式系统答案:同程式系统5.按流量是否变化，空调冷热水输配管网可分为（）。

A:二级泵系统B:一级泵系统C:定流量系统D:变流量系统答案:定流量系统;变流量系统6.空调冷热水循环系统的定压，一般可通过（）来完成。

A:膨胀水箱B:膨胀阀C:膨胀管D:恒压阀答案:膨胀水箱7.供暖空调冷热水管网中，为排除系统积存的空气，必须设置（）。

A:分水器B:阀门C:过滤器D:排气装置答案:排气装置8.上下级管网之间的压力、流量等水力参数相互影响，工程上称（）。

A:水力无关B:热力相关C:热力无关D:水力相关答案:水力相关9.请问下列两个管网按流动路径的确定性，分别为：（）A:枝状，环状 B:环状，环状 C:环状，枝状 D:枝状，枝状答案:环状，枝状10.请问下列两个管网按管内流体与外界环境空间的联系，分别为：（）A:闭式、闭式 B:开式，开式 C:开式，闭式 D:闭式，开式答案:开式，闭式第三章测试1.气体管流中，（）共同作用，克服流动阻力，维持管内流体流动。

《流体输配管网》习题集及部分参考答案主要编写人员龚光彩章劲文李孔清唐海兵龙舜心许淑惠等第一部分习题集第1章1-1 何谓零速点（零点）？1-2 闭合差是指什么？给出燃气管网各环闭合差的确定方法1-3 什么是枝状管网与环状管网，普通的通风系统在什么条件下可以理解成环状管网？1-4 补充完整例题[1-2]的水力计算表1-5 给出沿程均匀泄流管道阻力计算公式, 当无转输流量时阻力损失是多少?1-6 分析农村灶台或炕烟气流动驱动力？1-7 渠底坡度与分类1-8 明渠均匀流的条件与特性1-9 写出谢才公式和曼宁公式，并指出两个公式中各物理量的意义1-10 水力最优断面是什么？1-11 无压圆管在何时具有最大流速和流量？第2章（第8章水泵计算等部分习题入此）2-1 已知4—72—No6C型风机在转速为1250 r/min 时的实测参数如下表所列，求：各测点的全效率；绘制性能曲线图；定出该风机的铭牌参数（即最高效率点的性能参数）；计算及图表均要求采用国际单位。

测点编号 1 2 3 4 5 6 7 8H(m水柱）86 84 83 81 77 71 65 59P（N/㎡）843.4 823.8 814.0 794.3 755.1 696.3 637.4 578.6 Q（m3/h）5920 6640 7360 8100 8800 9500 10250 11000 N(kW) 1.69 1.77 1.86 1.96 2.03 2.08 2.12 2.152-2 根据题2-1中已知数据，试求4-72-11系列风机的无因次量，从而绘制该系列风机的无因次性能曲线。

计算中定性叶轮直径D2=0.6m。

2-3 得用上题得到的无因次性能曲线求4-72-11No5A型风机在n=2900 r/min 时的最佳效率点各参数什，并计算该机的比转数值。

计算时D2=0.5m。

2-4 某一单吸单级泵，流量Q=45m3/s ，扬程H=33.5m ，转速n=2900r/min ,试求其比转数为多少？如该泵为双吸式，应以Q/2作为比转数中的流量计算，则其比转数应为多少，当该泵设计成八级泵，应以H/8作为比转数中的扬和计算值，则比转数为多少？2-5 某一单吸单级离心泵，Q=0.0375(m3/s) ，H=14.65m ，用电机由皮带拖动，测得n=1420r/min,N=3.3kW; 后因改为电机直接联动，n增大为1450r/min，试求此时泵的工作参数为多少？2-6 在n=2000的条件下实测一离心泵的结果为Q=0.17m?/s,H=104m,N=184kW.如有一几何相似的水泵，其叶轮比上述泵的叶轮大一倍，在1500r/min之下运行，试求在相同的工况点的流量，扬程及效率各为多少?2-7 有一转速为1480r/min的水泵，理论流量Q=0.0833m?/s ，叶轮外径D?=360mm，叶轮出中有效面积A=0.023㎡，叶片出口安装角β?=30°，试做出口速度三角形。

第三章作业3-1 计算习题 3-1 中各散热器所在环路的作用压力 t g =95℃， t g1=85℃， t g2=80℃，t n =70℃。

解:如图示可知，第一个为并联环路双管管网，第二个为串联环路单管管网 系统供回水温度，t g =95℃， t n =70℃，t g1=85℃， t g2=80℃， 对应的密度为，3g kg/m 92.961=ρ，3n kg/m 81.977=ρ，3g1kg/m 65.968=ρ，3g2kg/m 83.971=ρ 并联：【双管路各层散热器的进出水温度是相同的，但是循环作用动力相差很大；】第一楼散热器作用压力：()()Pa 6.46792.96181.977381.9gh P g h 11=-⨯⨯==∆-ρρ第二楼散热器作用压力：()()Pa 3.93592.96181.977681.9gh P g h 22=-⨯⨯==∆-ρρ第三楼散热器作用压力：()()Pa 132592.96181.977681.9gh P g h 33=-⨯⨯==∆-ρρ 串联：【单管路各层散热器的循环作用动力是同一个数，但进出水温度越到下层越低】()()()()()()Pa3.92492.96165.9685.881.965.96883.971681.983.97181.977381.9gH gH gH P g 1g 3g1g22g2n 1h =-⨯⨯+-⨯⨯+-⨯⨯=-+-+=∆-ρρρρρρ3-2 通过水力计算确定习题图 3-2 所示重力循环热水采暖管网的管径。

图中立管Ⅲ、Ⅳ、Ⅴ各散热器的热负荷与Ⅱ立管相同。

只算 I 、II 立管，其余立管只 讲计算方法，不作具体计算，散热器进出水管管长 1.5m ，进出水支管均有截止 阀和乙字弯，每根立管和热源进出口设有闸阀。

解:（1）选择最不利环路。

有图3-2可知，最不利环路是通过立管I 的最底层散热器I 1（1800w ）的环路，这个环路从散热器I 1顺序经过○1、○2、○3、○4、○5、○6、进入锅炉，再经管段○7、○8、○9、○10、○11、○12进入散热器I 1。

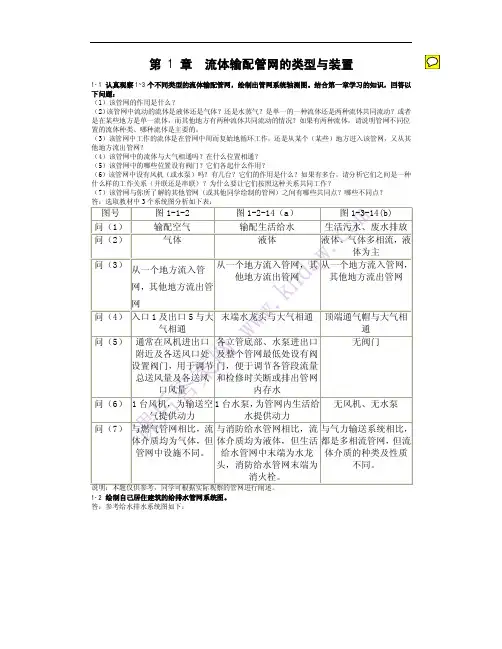

第1 流体输配管网的类型与装置1-1认真观察1~3个不同类型的流体输配管网，绘制出管网系统轴测图。

结合第一章学习的知识，回答以下问题：（1）该管网的作用是什么？（2）该管网中流动的流体是液体还是气体？还是水蒸气？是单一的一种流体还是两种流体共同流动？或者是在某些地方是单一流体，而其他地方有两种流体共同流动的情况？如果有两种流体，请说明管网不同位置的流体种类、哪种流体是主要的。

（3）该管网中工作的流体是在管网中周而复始地循环工作，还是从某个（某些）地方进入该管网，又从其他地方流出管网？（4）该管网中的流体与大气相通吗？在什么位置相通？（5）该管网中的哪些位置设有阀门？它们各起什么作用？（6）该管网中设有风机（或水泵）吗？有几台？它们的作用是什么？如果有多台，请分析它们之间是一种什么样的工作关系（并联还是串联）？为什么要让它们按照这种关系共同工作？（7）该管网与你所了解的其他管网（或其他同学绘制的管网）之间有哪些共同点？哪些不同点？答：选取教材中3个系统图分析如下表：图号图1-1-2 图1-2-14（a）图1-3-14(b)问（1）输配空气输配生活给水生活污水、废水排放问（2）气体液体液体、气体多相流，液体为主问（3）从一个地方流入管网，其他地方流出管网从一个地方流入管网，其他地方流出管网从一个地方流入管网，其他地方流出管网问（4）入口1及出口5与大气相通末端水龙头与大气相通顶端通气帽与大气相通问（5）通常在风机进出口附近及各送风口处设置阀门，用于调节总送风量及各送风口风量各立管底部、水泵进出口及整个管网最低处设有阀门，便于调节各管段流量和检修时关断或排出管网内存水无阀门问（1台风机，为输送空气提供动力1台水泵，为管网内生活给水提供动力无风机、无水泵）问（7）与燃气管网相比，流体介质均为气体，但管网中设施不同。

与消防给水管网相比，流体介质均为液体，但生活给水管网中末端为水龙头，消防给水管网末端为消火栓。
