流体输配管网复习要点答案最新版1..

流体输配管网复习要点答案最新版1一、简答题（每小题5分，共计25分）1.设水泵和水箱的给水管网在什么条件下应用?答：设水泵和水箱的给水方式宜在室外给水管网压力低于或经常不能满足建筑室内给水管网所需的水压，且室内用水不均匀时采用。

2、同程式水系统和异程式水系统各有什么特点?答：同程式水系统除了供回水管路外，还有一根同程管，由于各并联环路的管路总长度基本相同，阻抗差异较小，流量分配容易满足。

异程式水系统管路简单，系统投资小，但当并联环路阻抗相差太大时，水量分配、调节较难。

3．高层建筑供暖空调冷热水管网常采用的几种分区形式是什么?答;1、对于裙房和塔楼组成的高层建筑，将裙房划为下区、塔楼划为上区。

2、以中间技术设备层为界进行竖向分区，为上、下区服务的冷热源、水泵等主要设备都集中布置在设备层内，分别与上、下区管道组成相互独立的管网。

3、冷热源、水泵等设备均布置在地下室，为上区服务的用承压能力强的加强型设备，为下区服务的用普通设备。

4、冷热源、水泵等设备仍布置在地下室，在中间技术设备层内布置水-水式换热器和上区循环水泵。

4、膨胀水箱在冷、热水管路中起什么作用?是如何进行设计的。

答：膨胀水箱的作用是用来储存冷热水系统水温上升时的膨胀水量，在重力循环上供下回式系统中，他还起着排气作用，另一作用是恒定水系统压力。

膨胀水箱的容积由下式确定 Vp???tmax?Vc5、.减少排水管中终限流速的措施有哪些?答：1、增加管材内壁粗糙高度Kp，使水膜与管壁的界面力增加，减小水流下降速度2、立管上每隔一段距离设乙字弯消能，3、利用横支管与立管连接处的特殊构造，发生溅水现象，使下落水流与空气混合，形成密度小的水沫状水气混合物，减小下降速度。

4、由横直管排出的水流沿切线方向进入立管，在重力与离心力共同作用下，水流旋流而下，其垂直下落速度大幅度降低。

5、对立管内壁做特殊处理，增加水与管壁间的附着力。

6、为何夏季有排气竖井建筑的低层卫生间可能出现气流倒灌的现象？答案：气体重力流的流动方向取决于管道内外气体密度的相对大小，若管道内气体密度小于管道外气体密度，管道内气流向下，反之气流向上。

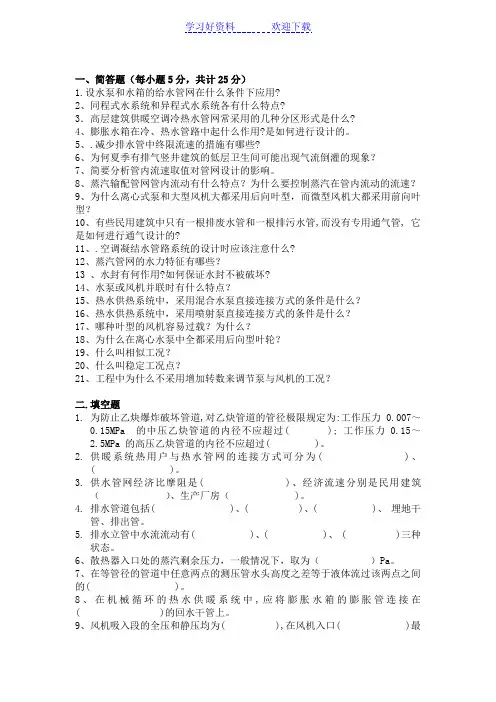

一、简答题（每小题5分，共计25分）1.设水泵和水箱的给水管网在什么条件下应用?2、同程式水系统和异程式水系统各有什么特点?3．高层建筑供暖空调冷热水管网常采用的几种分区形式是什么?4、膨胀水箱在冷、热水管路中起什么作用?是如何进行设计的。

5、.减少排水管中终限流速的措施有哪些?6、为何夏季有排气竖井建筑的低层卫生间可能出现气流倒灌的现象？7、简要分析管内流速取值对管网设计的影响。

8、蒸汽输配管网管内流动有什么特点？为什么要控制蒸汽在管内流动的流速？9、为什么离心式泵和大型风机大都采用后向叶型，而微型风机大都采用前向叶型？10、有些民用建筑中只有一根排废水管和一根排污水管,而没有专用通气管, 它是如何进行通气设计的?11、.空调凝结水管路系统的设计时应该注意什么?12、蒸汽管网的水力特征有哪些？13 、水封有何作用?如何保证水封不被破坏?14、水泵或风机并联时有什么特点？15、热水供热系统中，采用混合水泵直接连接方式的条件是什么？16、热水供热系统中，采用喷射泵直接连接方式的条件是什么？17、哪种叶型的风机容易过载？为什么？18、为什么在离心水泵中全都采用后向型叶轮？19、什么叫相似工况？20、什么叫稳定工况点？21、工程中为什么不采用增加转数来调节泵与风机的工况？二.填空题1.为防止乙炔爆炸破坏管道,对乙炔管道的管径极限规定为:工作压力0.007～0.15MPa 的中压乙炔管道的内径不应超过( ); 工作压力0.15～2.5MPa 的高压乙炔管道的内径不应超过( )。

2.供暖系统热用户与热水管网的连接方式可分为( )、( )。

3.供水管网经济比摩阻是( )、经济流速分别是民用建筑（）、生产厂房（ )。

4.排水管道包括( )、( )、( )、埋地干管、排出管。

5.排水立管中水流流动有( )、( )、 ( )三种状态。

6、散热器入口处的蒸汽剩余压力，一般情况下，取为（）Pa。

7、在等管径的管道中任意两点的测压管水头高度之差等于液体流过该两点之间的( )。

《流体输配管网》复习题一、填空题1、燃气储配站有三个功能：、和。

2、供热管网主干线水力计算时，采用的平均比摩阻越大，需要的管径越，运行费用越，水力稳定性越。

3、热水供暖系统水压曲线的位置，取决于和。

4、泵或风机的最佳工作区一般为的区域。

5、最不利环路应选最大的环路。

6、空调水系统冷冻水泵全部采用变速泵，两种压差控制方式中的方法更加节能。

7、通风空调空气输送管网，沿流动方向风道内的全压，静压。

8、在建筑排水系统中，随着排水流量的不断增加，立管中水流状态依次经历、. 、等三种流动状态。

9、离心式的泵或风机的损失主要有、、和. 。

10、离心式泵与风机的损失大致可分为：、、、. 等，其中引起泵与风机扬程和全压的降低，引起泵与风机流量的减少，和则引起耗功增多。

11、泵的入口与管网系统的连接有三个基本要求：、、。

12、离心式风机的出口安装角β2是前向型叶片，β2是后向型叶片。

13、切削叶轮调节的第一切削定律的性能关系为：，，. ，泵与风机性能调节的另两种主要调节方式是：、。

14、举出管网系统的三种定压式：、、气体定压。

二、选择题1、异程式热水采暖系统的水平失调是有下列哪个原因造成的？A、热压作用B、自然循环作用压力不同C、并联环路的阻力相差较大D、散热器在立管中的连接方式不同2、机械循环热水采暖系统的重力循环作用压力与下列哪个因素无关？A、供回水温度B、供回水密度C、散热器距热源的距离D、系统作用半径3、当外网的静压线低于用户的充水高度时，用户与外网可考虑下列哪种连接方式？A、直接连接B、间接连接C、直接连接，回水管设加压泵D、加混合水泵的直接连接4、某热水供热系统有5个采暖热用户，若关闭其中任何一个用户，下列哪个说法是错误的？A、其他四个用户流量按同一比例变化B、其他四个用户流量均增加C、系统的总阻力增大，总流量减小D、其他四个用户的室温均升高5、热水供热系统某用户阀门关闭后，该用户处供回水管的资用压差的情况如何？A、减小B、增大C、等于零D、不变6、当空调冷冻水系统中某阀门关小时，循环水泵的工作点在性能曲线图中的情况如何？A、向左上方移动B、向右下方移动C、不变D、向左下方移动7、如图所示，某空调冷冻水系统为异程式，共连接5个相同的空气处理机组，每个机。

《流体输配管网》复习题一、填空题1、燃气储配站有三个功能：、和。

2、供热管网主干线水力计算时，采用的平均比摩阻越大，需要的管径越，运行费用越，水力稳定性越。

3、热水供暖系统水压曲线的位置，取决于和。

4、泵或风机的最佳工作区一般为的区域。

5、最不利环路应选最大的环路。

6、空调水系统冷冻水泵全部采用变速泵，两种压差控制方式中的方法更加节能。

7、通风空调空气输送管网，沿流动方向风道内的全压，静压。

8、在建筑排水系统中，随着排水流量的不断增加，立管中水流状态依次经历、. 、等三种流动状态。

9、离心式的泵或风机的损失主要有、、和. 。

10、离心式泵与风机的损失大致可分为：、、、. 等，其中引起泵与风机扬程和全压的降低，引起泵与风机流量的减少，和则引起耗功增多。

11、泵的入口与管网系统的连接有三个基本要求：、、。

12、离心式风机的出口安装角β2是前向型叶片，β2是后向型叶片。

13、切削叶轮调节的第一切削定律的性能关系为：，，. ，泵与风机性能调节的另两种主要调节方式是：、。

14、举出管网系统的三种定压式：、、气体定压。

二、选择题1、异程式热水采暖系统的水平失调是有下列哪个原因造成的？A、热压作用B、自然循环作用压力不同C、并联环路的阻力相差较大D、散热器在立管中的连接方式不同2、机械循环热水采暖系统的重力循环作用压力与下列哪个因素无关？A、供回水温度B、供回水密度C、散热器距热源的距离D、系统作用半径3、当外网的静压线低于用户的充水高度时，用户与外网可考虑下列哪种连接方式？A、直接连接B、间接连接C、直接连接，回水管设加压泵D、加混合水泵的直接连接4、某热水供热系统有5个采暖热用户，若关闭其中任何一个用户，下列哪个说法是错误的？A、其他四个用户流量按同一比例变化B、其他四个用户流量均增加C、系统的总阻力增大，总流量减小D、其他四个用户的室温均升高5、热水供热系统某用户阀门关闭后，该用户处供回水管的资用压差的情况如何？A、减小B、增大C、等于零D、不变6、当空调冷冻水系统中某阀门关小时，循环水泵的工作点在性能曲线图中的情况如何？A、向左上方移动B、向右下方移动C、不变D、向左下方移动7、如图所示，某空调冷冻水系统为异程式，共连接5个相同的空气处理机组，每个机组的流量均为80m³/h、计算压力损失均为80kPa（包括连接主干管前的入口管段，但不包括平衡阀的阻力），冷源设备内部至最远机组的供回水干管及平衡阀的阻力损失为200kPa，系统的总阻抗为多少？单位为Pa/(m³/h)²A、1.75×10-³B、2.73C、1.75D、2.73×10-³8、热水供热系统主干线的总长度为1000m，平均比摩阻为60Pa/m，局部损失与沿程损失的估算比值为0.3，热用户的作用压差为2m，求热用户的水力稳定度。

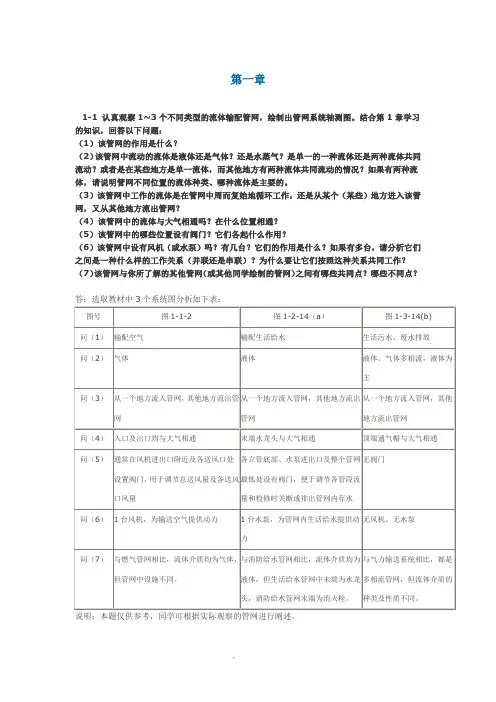

第一章1-1 认真观察1~3个不同类型的流体输配管网，绘制出管网系统轴测图。

结合第1章学习的知识，回答以下问题：（1）该管网的作用是什么？（2）该管网中流动的流体是液体还是气体？还是水蒸气？是单一的一种流体还是两种流体共同流动？或者是在某些地方是单一流体，而其他地方有两种流体共同流动的情况？如果有两种流体，请说明管网不同位置的流体种类、哪种流体是主要的。

（3）该管网中工作的流体是在管网中周而复始地循环工作，还是从某个（某些）地方进入该管网，又从其他地方流出管网？（4）该管网中的流体与大气相通吗？在什么位置相通？（5）该管网中的哪些位置设有阀门？它们各起什么作用？（6）该管网中设有风机（或水泵）吗？有几台？它们的作用是什么？如果有多台，请分析它们之间是一种什么样的工作关系（并联还是串联）？为什么要让它们按照这种关系共同工作？（7）该管网与你所了解的其他管网（或其他同学绘制的管网）之间有哪些共同点？哪些不同点？答：选取教材中3个系统图分析如下表：图号图1-1-2 图1-2-14（a）图1-3-14(b)问（1）输配空气输配生活给水生活污水、废水排放问（2）气体液体液体、气体多相流，液体为主问（3）从一个地方流入管网，其他地方流出管网从一个地方流入管网，其他地方流出管网从一个地方流入管网，其他地方流出管网问（4）入口及出口均与大气相通末端水龙头与大气相通顶端通气帽与大气相通问（5）通常在风机进出口附近及各送风口处设置阀门，用于调节总送风量及各送风口风量各立管底部、水泵进出口及整个管网最低处设有阀门，便于调节各管段流量和检修时关断或排出管网内存水无阀门问（6）1台风机，为输送空气提供动力1台水泵，为管网内生活给水提供动力无风机、无水泵问（7）与燃气管网相比，流体介质均为气体，但管网中设施不同。

与消防给水管网相比，流体介质均为液体，但生活给水管网中末端为水龙头，消防给水管网末端为消火栓。

与气力输送系统相比，都是多相流管网，但流体介质的种类及性质不同。

第一章1-1 认真观察1~3个不同类型的流体输配管网，绘制出管网系统轴测图。

结合第1章学习的知识，回答以下问题：（1）该管网的作用是什么？（2）该管网中流动的流体是液体还是气体？还是水蒸气？是单一的一种流体还是两种流体共同流动？或者是在某些地方是单一流体，而其他地方有两种流体共同流动的情况？如果有两种流体，请说明管网不同位置的流体种类、哪种流体是主要的。

（3）该管网中工作的流体是在管网中周而复始地循环工作，还是从某个（某些）地方进入该管网，又从其他地方流出管网？（4）该管网中的流体与大气相通吗？在什么位置相通？（5）该管网中的哪些位置设有阀门？它们各起什么作用？（6）该管网中设有风机（或水泵）吗？有几台？它们的作用是什么？如果有多台，请分析它们之间是一种什么样的工作关系（并联还是串联）？为什么要让它们按照这种关系共同工作？（7）该管网与你所了解的其他管网（或其他同学绘制的管网）之间有哪些共同点？哪些不同点？答：选取教材中3个系统图分析如下表：说明：本题仅供参考，同学可根据实际观察的管网进行阐述。

1-2 绘制自己居住建筑的给排水管网系统图。

答：参考给水及排水系统图如图1-6、1-7所示。

图1-6 学生宿舍给水系统图（参考）图1-7 学生宿舍排水系统图（参考）1-3 流体输配管网有哪些基本组成部分？各有什么作用？答：流体输配管网的基本组成部分及各自作用如下表所示。

一个具体的流体输配管网不一定要具备表中所有的组成部分。

组成管道动力装置调节装置末端装置附属设备作用为流体流动提供流动空间为流体流动提供需要的动力调节流量，开启/关闭管段内流体的流动直接使用流体，是流体输配管网内流体介质的服务对象为管网正常、安全、高效地工作提供服务。

1-4 试比较气相、液相、多相流这三类管网的异同点。

答：相同点：各类管网构造上一般都包括管道系统、动力系统、调节装置、末端装置以及保证管网正常工作的其它附属设备。

不同点：①各类管网的流动介质不同；②管网具体型式、布置方式等不同；③各类管网中动力装置、调节装置及末端装置、附属设施等有些不同。

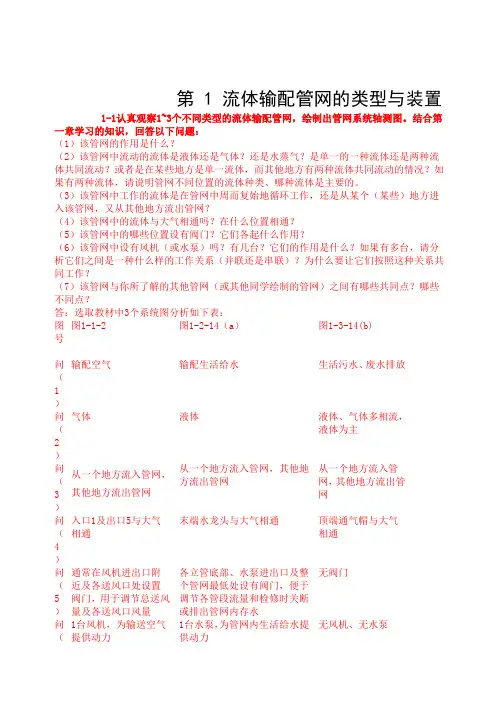

第 1 流体输配管网的类型与装置1-1认真观察1~3个不同类型的流体输配管网，绘制出管网系统轴测图。

结合第一章学习的知识，回答以下问题：（1）该管网的作用是什么？（2）该管网中流动的流体是液体还是气体？还是水蒸气？是单一的一种流体还是两种流体共同流动？或者是在某些地方是单一流体，而其他地方有两种流体共同流动的情况？如果有两种流体，请说明管网不同位置的流体种类、哪种流体是主要的。

（3）该管网中工作的流体是在管网中周而复始地循环工作，还是从某个（某些）地方进入该管网，又从其他地方流出管网？（4）该管网中的流体与大气相通吗？在什么位置相通？（5）该管网中的哪些位置设有阀门？它们各起什么作用？（6）该管网中设有风机（或水泵）吗？有几台？它们的作用是什么？如果有多台，请分析它们之间是一种什么样的工作关系（并联还是串联）？为什么要让它们按照这种关系共同工作？（7）该管网与你所了解的其他管网（或其他同学绘制的管网）之间有哪些共同点？哪些不同点？答：选取教材中3个系统图分析如下表：图号图1-1-2 图1-2-14（a）图1-3-14(b)问（1）输配空气输配生活给水生活污水、废水排放问（2）气体液体液体、气体多相流，液体为主问（3）从一个地方流入管网，其他地方流出管网从一个地方流入管网，其他地方流出管网从一个地方流入管网，其他地方流出管网问（4）入口1及出口5与大气相通末端水龙头与大气相通顶端通气帽与大气相通问（5）通常在风机进出口附近及各送风口处设置阀门，用于调节总送风量及各送风口风量各立管底部、水泵进出口及整个管网最低处设有阀门，便于调节各管段流量和检修时关断或排出管网内存水无阀门问（1台风机，为输送空气提供动力1台水泵，为管网内生活给水提供动力无风机、无水泵6）问（7）与燃气管网相比，流体介质均为气体，但管网中设施不同。

与消防给水管网相比，流体介质均为液体，但生活给水管网中末端为水龙头，消防给水管网末端为消火栓。

流体输配管网课后习题答案详TYYGROUP system office room 【TYYUA16H-TYY-TYYYUA8Q8-第 1 流体输配管网的类型与装置1-1认真观察1~3个不同类型的流体输配管网，绘制出管网系统轴测图。

结合第一章学习的知识，回答以下问题：（1）该管网的作用是什么？（2）该管网中流动的流体是液体还是气体还是水蒸气是单一的一种流体还是两种流体共同流动或者是在某些地方是单一流体，而其他地方有两种流体共同流动的情况如果有两种流体，请说明管网不同位置的流体种类、哪种流体是主要的。

（3）该管网中工作的流体是在管网中周而复始地循环工作，还是从某个（某些）地方进入该管网，又从其他地方流出管网？（4）该管网中的流体与大气相通吗在什么位置相通（5）该管网中的哪些位置设有阀门它们各起什么作用（6）该管网中设有风机（或水泵）吗有几台它们的作用是什么如果有多台，请分析它们之间是一种什么样的工作关系（并联还是串联）为什么要让它们按照这种关系共同工作（7）该管网与你所了解的其他管网（或其他同学绘制的管网）之间有哪些共同点哪些不同点答：选取教材中3个系统图分析如下表：图号图1-1-2 图1-2-14（a）图1-3-14(b)问（1）输配空气输配生活给水生活污水、废水排放问（2）气体液体液体、气体多相流，液体为主问（3）从一个地方流入管网，其他地方流出管网从一个地方流入管网，其他地方流出管网从一个地方流入管网，其他地方流出管网问（4）入口1及出口5与大气相通末端水龙头与大气相通顶端通气帽与大气相通问（通常在风机进出口附近及各送风口处设置各立管底部、水泵进出口及整个管网最低处设有阀门，便于无阀门5）阀门，用于调节总送风量及各送风口风量调节各管段流量和检修时关断或排出管网内存水问（6）1台风机，为输送空气提供动力1台水泵，为管网内生活给水提供动力无风机、无水泵问（7）与燃气管网相比，流体介质均为气体，但管网中设施不同。

第 1 流体输配管网的类型与装置1-1认真观察1~3个不同类型的流体输配管网，绘制出管网系统轴测图。

结合第一章学习的知识，回答以下问题：（1）该管网的作用是什么？（2）该管网中流动的流体是液体还是气体？还是水蒸气？是单一的一种流体还是两种流体共同流动？或者是在某些地方是单一流体，而其他地方有两种流体共同流动的情况？如果有两种流体，请说明管网不同位置的流体种类、哪种流体是主要的。

（3）该管网中工作的流体是在管网中周而复始地循环工作，还是从某个（某些）地方进入该管网，又从其他地方流出管网？（4）该管网中的流体与大气相通吗？在什么位置相通？（5）该管网中的哪些位置设有阀门？它们各起什么作用？（6）该管网中设有风机（或水泵）吗？有几台？它们的作用是什么？如果有多台，请分析它们之间是一种什么样的工作关系（并联还是串联）？为什么要让它们按照这种关系共同工作？（7）该管网与你所了解的其他管网（或其他同学绘制的管网）之间有哪些共同点？哪些不同点？答：选取教材中3个系统图分析如下表：图图1-1-2 图1-2-14（a）图1-3-14(b)号问输配空气输配生活给水生活污水、废水排（1）放问（2）气体液体液体、气体多相流，液体为主问（3）从一个地方流入管网，其他地方流出管网从一个地方流入管网，其他地方流出管网从一个地方流入管网，其他地方流出管网问（4）入口1及出口5与大气相通末端水龙头与大气相通顶端通气帽与大气相通问（5）通常在风机进出口附近及各送风口处设置阀门，用于调节总送风量及各送风口风量各立管底部、水泵进出口及整个管网最低处设有阀门，便于调节各管段流量和检修时关断或排出管网内存水无阀门问（61台风机，为输送空气提供动力1台水泵，为管网内生活给水提供动力无风机、无水泵）问（7）与燃气管网相比，流体介质均为气体，但管网中设施不同。

与消防给水管网相比，流体介质均为液体，但生活给水管网中末端为水龙头，消防给水管网末端为消火栓。

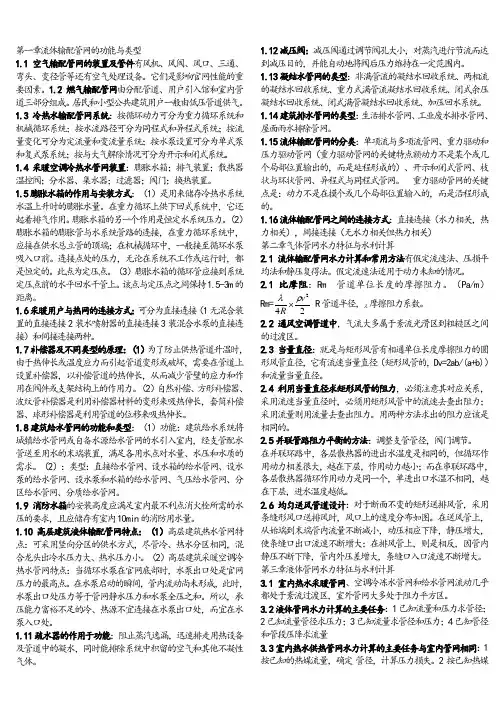

第一章流体输配管网的功能与类型1.1空气输配管网的装置及管件有风机、风阀、风口、三通、弯头、变径管等还有空气处理设备。

它们是影响官网性能的重要因素。

1.2燃气输配管网由分配管道、用户引入馆和室内管道三部分组成。

居民和小型公共建筑用户一般由低压管道供气。

1.3冷热水输配管网系统：按循环动力可分为重力循环系统和机械循环系统；按水流路径可分为同程式和异程式系统；按流量变化可分为定流量和变流量系统；按水泵设置可分为单式泵和复式泵系统；按与大气解除情况可分为开示和闭式系统。

1.4采暖空调冷热水管网装置：膨胀水箱；排气装置；散热器温控阀；分水器、集水器；过滤器；阀门；换热装置。

1.5膨胀水箱的作用与安装方式：（1）是用来储存冷热水系统水温上升时的膨胀水量。

在重力循环上供下回式系统中，它还起着排气作用。

膨胀水箱的另一个作用是恒定水系统压力。

（2）膨胀水箱的膨胀管与水系统管路的连接，在重力循环系统中，应接在供水总立管的顶端；在机械循环中，一般接至循环水泵吸入口前。

连接点处的压力，无论在系统不工作或运行时，都是恒定的。

此点为定压点。

（3）膨胀水箱的循环管应接到系统定压点前的水平回水干管上。

该点与定压点之间保持1.5-3m的距离。

1.6采暖用户与热网的连接方式：可分为直接连接（1无混合装置的直接连接2装水喷射器的直接连接3装混合水泵的直接连接）和间接连接两种。

1.7补偿器及不同类型的原理：（1）为了防止供热管道升温时，由于热伸长或温度应力而引起管道变形或破坏，需要在管道上设置补偿器，以补偿管道的热伸长，从而减少管壁的应力和作用在阀件或支架结构上的作用力。

（2）自然补偿、方形补偿器、波纹管补偿器是利用补偿器材料的变形来吸热伸长，套筒补偿器、球形补偿器是利用管道的位移来吸热伸长。

1.8建筑给水管网的功能和类型：（1）功能：建筑给水系统将城镇给水管网或自备水源给水管网的水引入室内，经支管配水管送至用水的末端装置，满足各用水点对水量、水压和水质的需求。

流体输配管⽹复习重点1、通风⼯程的主要任务是控制室内空⽓污染物，保证良好的室内空⽓品质，保护⼤⽓环境。

2、通风⼯程的风管系统分为两类：排风系统和送风系统。

排风系统的基本功能是排除室内的污染空⽓。

送风系统的基本功能是将清洁空⽓送⼊室内。

3、空调系统具有两个基本功能，控制室内空⽓污染物浓度和热环境质量。

4、空调系统有两种变化的基本⽅法：⼀种是恒定送风量、变送风状态参数；⼀种是恒定送风状态参数，变送风量。

5、风阀的基本功能是截断或开通空⽓流通的管路，调解或分配管路流量。

6、风⼝的基本功能是将⽓体吸⼊或排出管⽹，按具体功能可分为新风⼝、排风⼝、送风⼝、回风⼝。

7、储配站的功能：⼀是储存必要的燃⽓量⽤以调峰；⼆是使多种燃⽓进⾏混合，保证⽤⽓组分均衡；三是将燃⽓加压以保证每个燃⽓⽤具前有⾜够的压⼒。

10、调压站有两个功能，⼀是将输⽓管⽹的压⼒调节到下⼀级管⽹或⽤户需要的压⼒；⼆是保持调节后的压⼒稳定。

11、调压站按⽤途分为区域调压站、专⽤调压站、箱式调压装置。

12、调压站中阀门的作⽤是当调压器、过滤器检修或发⽣事故时切断燃⽓。

13、旁通管的管径通常⽐调压器的出⼝管的管径⼩2-3号。

14、冷热⽔输配管⽹系统形式（1）按循环动⼒可分为重⼒（⾃然）循环系统和机械循环系统（2）按⽔流路径可分为同程式和异程式系统（3）按流量变化可分为定流量和变流量系统（4）按⽔泵设置可分为单式泵和复式泵系统（5）按与⼤⽓接触情况可分为开⽰和闭式系统15、膨胀⽔箱的作⽤是⽤来储存冷热⽔系统⽔温上升时的膨胀⽔量，在重⼒循环上供下回式系统中起着排⽓作⽤，还能恒定⽔系统的压⼒。

16、在膨胀管、循环管上严禁安装阀门，以防⽌系统超压，⽔箱⽔冻结。

17、排⽓装置应设在系统各环路供⽔⼲管末端的最⾼处。

18、分⽔器、集⽔器的作⽤是均匀分配和汇集流体，⼀定程度的均压作⽤，有利于流量分配和调节、维修和操作。

19、根据⽤户热⽔供应系统中是否设有储⽔箱及其位置的不同，链接⽅式有以下⼏种：（1）⽆储⽔箱的连接⽅式（2）装设上部储⽔箱的连接⽅式（3）装设容积式换热器的连接⽅式（4）装设下部储⽔箱的连接⽅式20、⽌回阀是⽤来防⽌管道或设备中介质倒流的⼀种阀门，安装在泵的出⼝、疏⽔器出⼝管道上，以及其他不允许流体反向流动的地⽅。

第一章1-1 认真观察1~3个不同类型的流体输配管网，绘制出管网系统轴测图。

结合第1章学习的知识，回答以下问题：（1）该管网的作用是什么？（2）该管网中流动的流体是液体还是气体？还是水蒸气？是单一的一种流体还是两种流体共同流动？或者是在某些地方是单一流体，而其他地方有两种流体共同流动的情况？如果有两种流体，请说明管网不同位置的流体种类、哪种流体是主要的。

（3）该管网中工作的流体是在管网中周而复始地循环工作，还是从某个（某些）地方进入该管网，又从其他地方流出管网？（4）该管网中的流体与大气相通吗？在什么位置相通？（5）该管网中的哪些位置设有阀门？它们各起什么作用？（6）该管网中设有风机（或水泵）吗？有几台？它们的作用是什么？如果有多台，请分析它们之间是一种什么样的工作关系（并联还是串联）？为什么要让它们按照这种关系共同工作？（7）该管网与你所了解的其他管网（或其他同学绘制的管网）之间有哪些共同点？哪些不同点？答：选取教材中3个系统图分析如下表：说明：本题仅供参考，同学可根据实际观察的管网进行阐述。

1-2 绘制自己居住建筑的给排水管网系统图。

答：参考给水及排水系统图如图1-6、1-7所示。

图1-6 学生宿舍给水系统图（参考）图1-7 学生宿舍排水系统图（参考）1-3 流体输配管网有哪些基本组成部分？各有什么作用？答：流体输配管网的基本组成部分及各自作用如下表所示。

一个具体的流体输配管网不一定要具备表中所有的组成部分。

组成管道动力装置调节装置末端装置附属设备作用为流体流动提供流动空间为流体流动提供需要的动力调节流量，开启/关闭管段内流体的流动直接使用流体，是流体输配管网内流体介质的服务对象为管网正常、安全、高效地工作提供服务。

1-4 试比较气相、液相、多相流这三类管网的异同点。

答：相同点：各类管网构造上一般都包括管道系统、动力系统、调节装置、末端装置以及保证管网正常工作的其它附属设备。

不同点：①各类管网的流动介质不同；②管网具体型式、布置方式等不同；③各类管网中动力装置、调节装置及末端装置、附属设施等有些不同。

一．26. 什么是风机的喘振现象？如何有效防止喘振现象的发生？答：当风机在非稳定工作区运行时，出现一会儿由风机输出流体，一会儿流体由管网中向风机内部倒流的现象，专业中称之为“喘振”。

当风机的性能曲线呈驼峰形状，峰值左侧较陡，运行工况点离峰值较远时，易发生喘振。

喘振的防治方法有：①应尽量避免设备在非稳定区工作；②采用旁通或放空法。

当用户需要小流量而使设备工况点移至非稳定区时，可通过在设备出口设置的旁通管（风系统可设放空阀门），让设备在较大流量下的稳定工作区运行，而将需要的流量送入工作区。

此法最简单，但最不经济；③增速节流法。

此法为通过提高风机的转数并配合进口节流措施而改变风机的性能曲线，使之工作状态点进入稳定工作区来避免喘振。

二．（填空题（每空2分，共30分）1．流体管网应包括(管道系统)、(动力系统)、( 调节装置)、(末端装置)及保证管网正常工作的其他附属装置。

2．要保证流体流动过程力学相似必须同时满足（几何相似）、（运动相似）、（动力相似）。

3．流体流动阻力有两种：摩擦阻力也称沿程阻力，及局部阻力。

其中（沿程）阻力随水力半径的增大而（减少）。

4．当各环路的（重力作用相等）时，并联管段的总阻抗S b与各并联管段的阻抗S I有如下关系inib SS11∑==5．管道中某点的测压管水头高度，就是该点的距基准面的位置高度与该点的（测压管水柱高度）之和。

6．膨胀水箱的膨胀管，在重力循环中应接在(供水总立管的顶端)；在机械循环系统中，一般接在(循环水泵吸入口)。

7．常用的风机有离心风机、（轴流风机）、斜流风机、（惯流风机）。

三．简答题（每题8分，共40分）1．简述流体输配管网水力计算的主要目的。

答：根据要求的流量分配，确定管网的各管段管径和阻力，（4分）求得管网特性曲线，为匹配管网动力设备准备好条件。

（4分）2．现场测得水泵得扬程和流量低于厂家给出的样本性能，能否断定该水泵为不合格产品？为什么？答：不能断定该水泵为不合格产品。

第 1 流体输配管网的类型与装置1-1认真观察1~3个不同类型的流体输配管网，绘制出管网系统轴测图。

结合第一章学习的知识，回答以下问题：（1）该管网的作用是什么？（2）该管网中流动的流体是液体还是气体？还是水蒸气？是单一的一种流体还是两种流体共同流动？或者是在某些地方是单一流体，而其他地方有两种流体共同流动的情况？如果有两种流体，请说明管网不同位置的流体种类、哪种流体是主要的。

（3）该管网中工作的流体是在管网中周而复始地循环工作，还是从某个（某些）地方进入该管网，又从其他地方流出管网？（4）该管网中的流体与大气相通吗？在什么位置相通？（5）该管网中的哪些位置设有阀门？它们各起什么作用？（6）该管网中设有风机（或水泵）吗？有几台？它们的作用是什么？如果有多台，请分析它们之间是一种什么样的工作关系（并联还是串联）？为什么要让它们按照这种关系共同工作？（7）该管网与你所了解的其他管网（或其他同学绘制的管网）之间有哪些共同点？哪些不同点？答：选取教材中3个系统图分析如下表：图1-1-2 图1-2-14（a）图1-3-14(b)图号问（1）输配空气输配生活给水生活污水、废水排放问（2）气体液体液体、气体多相流，液体为主问（3）从一个地方流入管网，其他地方流出管网从一个地方流入管网，其他地方流出管网从一个地方流入管网，其他地方流出管网问（4）入口1及出口5与大气相通末端水龙头与大气相通顶端通气帽与大气相通问（5通常在风机进出口附近及各送风口处设置阀门，用于调节总送风各立管底部、水泵进出口及整个管网最低处设有阀门，便于调节各管段流量和检修时关断无阀门）量及各送风口风量或排出管网内存水问（6）1台风机，为输送空气提供动力1台水泵，为管网内生活给水提供动力无风机、无水泵问（7）与燃气管网相比，流体介质均为气体，但管网中设施不同。

与消防给水管网相比，流体介质均为液体，但生活给水管网中末端为水龙头，消防给水管网末端为消火栓。
