变配电站越级跳闸与速断保护设置问题分析

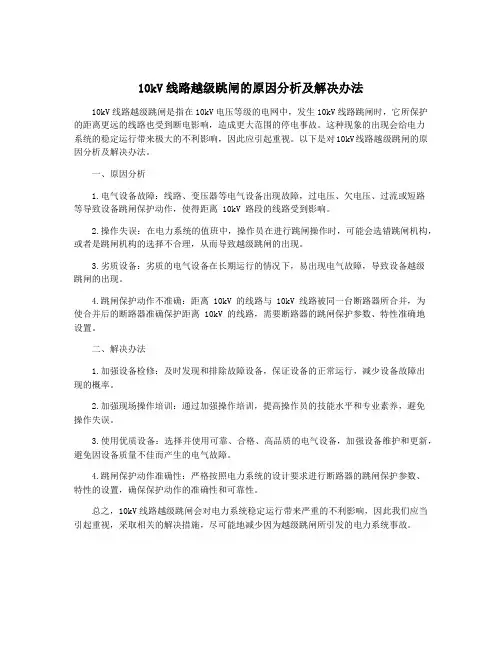

10kV线路越级跳闸的原因分析及解决办法10kV线路越级跳闸是指在10kV电压等级的电网中，发生10kV线路跳闸时，它所保护的距离更远的线路也受到断电影响，造成更大范围的停电事故。

这种现象的出现会给电力系统的稳定运行带来极大的不利影响，因此应引起重视。

以下是对10kV线路越级跳闸的原因分析及解决办法。

一、原因分析1.电气设备故障：线路、变压器等电气设备出现故障，过电压、欠电压、过流或短路等导致设备跳闸保护动作，使得距离 10kV 路段的线路受到影响。

2.操作失误：在电力系统的值班中，操作员在进行跳闸操作时，可能会选错跳闸机构，或者是跳闸机构的选择不合理，从而导致越级跳闸的出现。

3.劣质设备：劣质的电气设备在长期运行的情况下，易出现电气故障，导致设备越级跳闸的出现。

4.跳闸保护动作不准确：距离 10kV 的线路与 10kV 线路被同一台断路器所合并，为使合并后的断路器准确保护距离 10kV 的线路，需要断路器的跳闸保护参数、特性准确地设置。

二、解决办法1.加强设备检修：及时发现和排除故障设备，保证设备的正常运行，减少设备故障出现的概率。

2.加强现场操作培训：通过加强操作培训，提高操作员的技能水平和专业素养，避免操作失误。

3.使用优质设备：选择并使用可靠、合格、高品质的电气设备，加强设备维护和更新，避免因设备质量不佳而产生的电气故障。

4.跳闸保护动作准确性：严格按照电力系统的设计要求进行断路器的跳闸保护参数、特性的设置，确保保护动作的准确性和可靠性。

总之，10kV线路越级跳闸会对电力系统稳定运行带来严重的不利影响，因此我们应当引起重视，采取相关的解决措施，尽可能地减少因为越级跳闸所引发的电力系统事故。

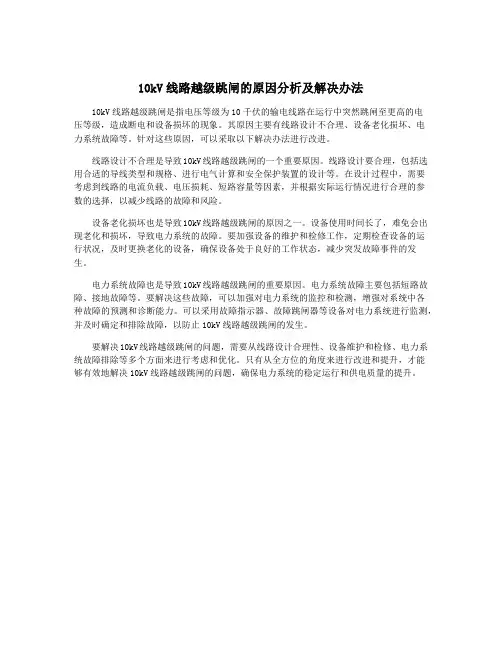

10kV线路越级跳闸的原因分析及解决办法
10kV线路越级跳闸是指电压等级为10千伏的输电线路在运行中突然跳闸至更高的电
压等级，造成断电和设备损坏的现象。

其原因主要有线路设计不合理、设备老化损坏、电
力系统故障等。

针对这些原因，可以采取以下解决办法进行改进。

线路设计不合理是导致10kV线路越级跳闸的一个重要原因。

线路设计要合理，包括选用合适的导线类型和规格、进行电气计算和安全保护装置的设计等。

在设计过程中，需要
考虑到线路的电流负载、电压损耗、短路容量等因素，并根据实际运行情况进行合理的参
数的选择，以减少线路的故障和风险。

设备老化损坏也是导致10kV线路越级跳闸的原因之一。

设备使用时间长了，难免会出现老化和损坏，导致电力系统的故障。

要加强设备的维护和检修工作，定期检查设备的运
行状况，及时更换老化的设备，确保设备处于良好的工作状态，减少突发故障事件的发
生。

电力系统故障也是导致10kV线路越级跳闸的重要原因。

电力系统故障主要包括短路故障、接地故障等。

要解决这些故障，可以加强对电力系统的监控和检测，增强对系统中各
种故障的预测和诊断能力。

可以采用故障指示器、故障跳闸器等设备对电力系统进行监测，并及时确定和排除故障，以防止10kV线路越级跳闸的发生。

要解决10kV线路越级跳闸的问题，需要从线路设计合理性、设备维护和检修、电力系统故障排除等多个方面来进行考虑和优化。

只有从全方位的角度来进行改进和提升，才能
够有效地解决10kV线路越级跳闸的问题，确保电力系统的稳定运行和供电质量的提升。

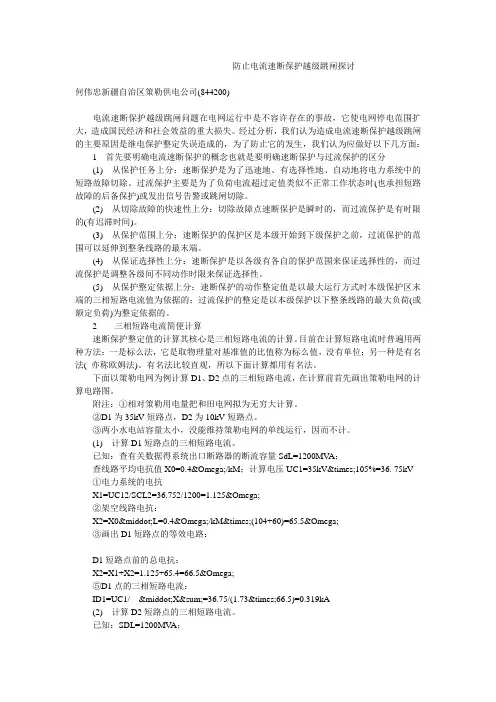

防止电流速断保护越级跳闸探讨何伟忠新疆自治区策勒供电公司(844200)电流速断保护越级跳闸问题在电网运行中是不容许存在的事故，它使电网停电范围扩大，造成国民经济和社会效益的重大损失。

经过分析，我们认为造成电流速断保护越级跳闸的主要原因是继电保护整定失误造成的，为了防止它的发生，我们认为应做好以下几方面：1首先要明确电流速断保护的概念也就是要明确速断保护与过流保护的区分(1)从保护任务上分：速断保护是为了迅速地、有选择性地、自动地将电力系统中的短路故障切除。

过流保护主要是为了负荷电流超过定值类似不正常工作状态时(也承担短路故障的后备保护)或发出信号告警或跳闸切除。

(2)从切除故障的快速性上分：切除故障点速断保护是瞬时的，而过流保护是有时限的(有迟滞时间)。

(3)从保护范围上分：速断保护的保护区是本级开始到下级保护之前，过流保护的范围可以延伸到整条线路的最末端。

(4)从保证选择性上分：速断保护是以各级有各自的保护范围来保证选择性的，而过流保护是调整各级间不同动作时限来保证选择性。

(5)从保护整定依据上分：速断保护的动作整定值是以最大运行方式时本级保护区末端的三相短路电流值为依据的；过流保护的整定是以本级保护以下整条线路的最大负荷(或额定负荷)为整定依据的。

2三相短路电流简便计算速断保护整定值的计算其核心是三相短路电流的计算。

目前在计算短路电流时普遍用两种方法：一是标么法，它是取物理量对基准值的比值称为标么值，没有单位；另一种是有名法( 亦称欧姆法)。

有名法比较直观，所以下面计算都用有名法。

下面以策勒电网为例计算D1、D2点的三相短路电流，在计算前首先画出策勒电网的计算电路图。

附注：①相对策勒用电量把和田电网拟为无穷大计算。

②D1为35kV短路点，D2为10kV短路点。

③两小水电站容量太小，没能维持策勒电网的单线运行，因而不计。

(1)计算D1短路点的三相短路电流。

已知：查有关数据得系统出口断路器的断流容量SdL=1200MV A；查线路平均电抗值X0=0.4Ω/kM；计算电压UC1=35kV×105%=36. 75kV①电力系统的电抗X1=UC12/SCL2=36.752/1200=1.125Ω②架空线路电抗：X2=X0·L=0.4Ω/kM×(104+60)=65.5Ω③画出D1短路点的等效电路：D1短路点前的总电抗：X2=X1+X2=1.125+65.4=66.5Ω⑤D1点的三相短路电流：ID1=UC1/·X∑=36.75/(1.73×66.5)=0.319kA(2)计算D2短路点的三相短路电流。

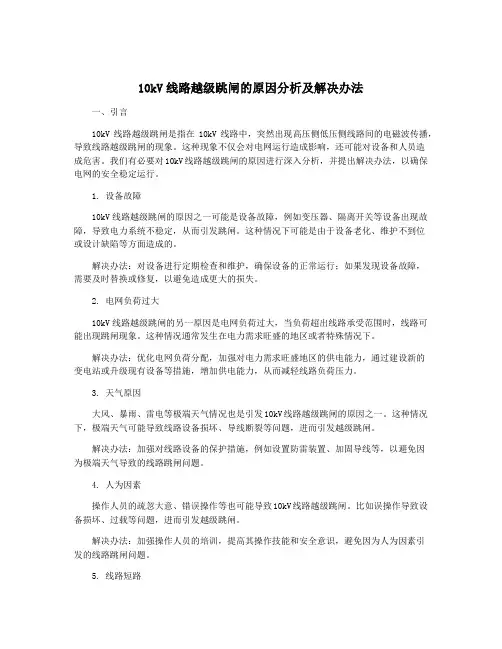

10kV线路越级跳闸的原因分析及解决办法一、引言10kV线路越级跳闸是指在10kV线路中，突然出现高压侧低压侧线路间的电磁波传播，导致线路越级跳闸的现象。

这种现象不仅会对电网运行造成影响，还可能对设备和人员造成危害。

我们有必要对10kV线路越级跳闸的原因进行深入分析，并提出解决办法，以确保电网的安全稳定运行。

1. 设备故障10kV线路越级跳闸的原因之一可能是设备故障，例如变压器、隔离开关等设备出现故障，导致电力系统不稳定，从而引发跳闸。

这种情况下可能是由于设备老化、维护不到位或设计缺陷等方面造成的。

解决办法：对设备进行定期检查和维护，确保设备的正常运行；如果发现设备故障，需要及时替换或修复，以避免造成更大的损失。

2. 电网负荷过大10kV线路越级跳闸的另一原因是电网负荷过大，当负荷超出线路承受范围时，线路可能出现跳闸现象。

这种情况通常发生在电力需求旺盛的地区或者特殊情况下。

解决办法：优化电网负荷分配，加强对电力需求旺盛地区的供电能力，通过建设新的变电站或升级现有设备等措施，增加供电能力，从而减轻线路负荷压力。

3. 天气原因大风、暴雨、雷电等极端天气情况也是引发10kV线路越级跳闸的原因之一。

这种情况下，极端天气可能导致线路设备损坏、导线断裂等问题，进而引发越级跳闸。

解决办法：加强对线路设备的保护措施，例如设置防雷装置、加固导线等，以避免因为极端天气导致的线路跳闸问题。

4. 人为因素操作人员的疏忽大意、错误操作等也可能导致10kV线路越级跳闸。

比如误操作导致设备损坏、过载等问题，进而引发越级跳闸。

解决办法：加强操作人员的培训，提高其操作技能和安全意识，避免因为人为因素引发的线路跳闸问题。

5. 线路短路在10kV线路中，线路短路是引发越级跳闸的常见原因之一。

当出现线路短路时，电流会出现异常增大，从而导致线路跳闸。

解决办法：加强对线路短路的预防和处理，在线路设计和施工中加强对线路的绝缘和保护措施，降低发生线路短路的可能性。

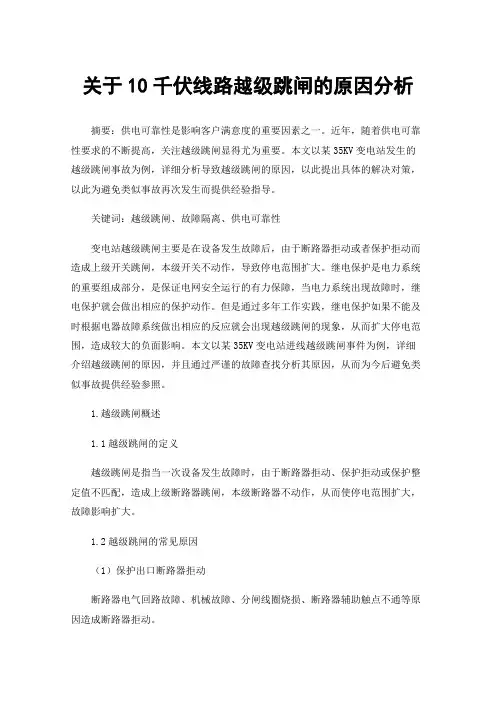

关于10千伏线路越级跳闸的原因分析摘要：供电可靠性是影响客户满意度的重要因素之一。

近年，随着供电可靠性要求的不断提高，关注越级跳闸显得尤为重要。

本文以某35KV变电站发生的越级跳闸事故为例，详细分析导致越级跳闸的原因，以此提出具体的解决对策，以此为避免类似事故再次发生而提供经验指导。

关键词：越级跳闸、故障隔离、供电可靠性变电站越级跳闸主要是在设备发生故障后，由于断路器拒动或者保护拒动而造成上级开关跳闸，本级开关不动作，导致停电范围扩大。

继电保护是电力系统的重要组成部分，是保证电网安全运行的有力保障，当电力系统出现故障时，继电保护就会做出相应的保护动作。

但是通过多年工作实践，继电保护如果不能及时根据电器故障系统做出相应的反应就会出现越级跳闸的现象，从而扩大停电范围，造成较大的负面影响。

本文以某35KV变电站进线越级跳闸事件为例，详细介绍越级跳闸的原因，并且通过严谨的故障查找分析其原因，从而为今后避免类似事故提供经验参照。

1.越级跳闸概述1.1越级跳闸的定义越级跳闸是指当一次设备发生故障时，由于断路器拒动、保护拒动或保护整定值不匹配，造成上级断路器跳闸，本级断路器不动作，从而使停电范围扩大，故障影响扩大。

1.2越级跳闸的常见原因（1）保护出口断路器拒动断路器电气回路故障、机械故障、分闸线圈烧损、断路器辅助触点不通等原因造成断路器拒动。

（2）保护拒动交流电压回路故障、直流回路故障以及保护装置内部故障等原因造成保护拒动。

（3）保护定值不匹配如上级保护整定值小或整定时间小于本保护等引起保护动作不正常。

（4）保护电源熔断器熔断。

2.越级跳闸实例分析2.1事件前后某变电站运行方式35kV 变电站为单台主变压器运行，图 1 所示为部分主接线图。

正常运行时，35kVⅠ、Ⅱ段母线分列运行，由 35kV 备自投保护装置实现进线的明备用，10kVⅠ、Ⅱ段母线并列运行，10kVⅠ段母线上仅有011 出线间隔；10kV 052 断路器2号电容器一次设备发生故障后，052、012 断路器由保护装置跳开，011断路器由调度人员手动拉开。

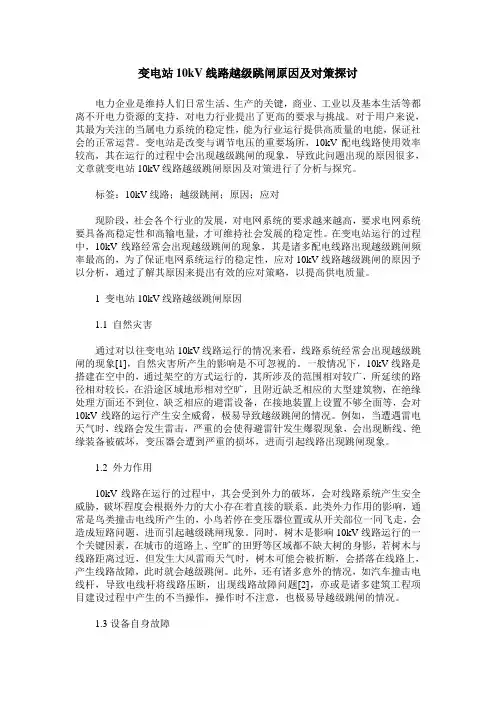

变电站10kV线路越级跳闸原因及对策探讨电力企业是维持人们日常生活、生产的关键，商业、工业以及基本生活等都离不开电力资源的支持，对电力行业提出了更高的要求与挑战。

对于用户来说，其最为关注的当属电力系统的稳定性，能为行业运行提供高质量的电能，保证社会的正常运营。

变电站是改变与调节电压的重要场所，10kV配电线路使用效率较高，其在运行的过程中会出现越级跳闸的现象，导致此问题出现的原因很多，文章就变电站10kV线路越级跳闸原因及对策进行了分析与探究。

标签：10kV线路；越级跳闸；原因；应对现阶段，社会各个行业的发展，对电网系统的要求越来越高，要求电网系统要具备高稳定性和高输电量，才可维持社会发展的稳定性。

在变电站运行的过程中，10kV线路经常会出现越级跳闸的现象，其是诸多配电线路出现越级跳闸频率最高的，为了保证电网系统运行的稳定性，应对10kV线路越级跳闸的原因予以分析，通过了解其原因来提出有效的应对策略，以提高供电质量。

1 变电站10kV线路越级跳闸原因1.1 自然灾害通过对以往变电站10kV线路运行的情况来看，线路系统经常会出现越级跳闸的现象[1]，自然灾害所产生的影响是不可忽视的。

一般情况下，10kV线路是搭建在空中的，通过架空的方式运行的，其所涉及的范围相对较广，所延续的路径相对较长，在沿途区域地形相对空旷，且附近缺乏相应的大型建筑物，在绝缘处理方面还不到位，缺乏相应的避雷设备，在接地装置上设置不够全面等，会对10kV线路的运行产生安全威脅，极易导致越级跳闸的情况。

例如，当遭遇雷电天气时，线路会发生雷击，严重的会使得避雷针发生爆裂现象，会出现断线、绝缘装备被破坏，变压器会遭到严重的损坏，进而引起线路出现跳闸现象。

1.2 外力作用10kV线路在运行的过程中，其会受到外力的破坏，会对线路系统产生安全威胁，破坏程度会根据外力的大小存在着直接的联系。

此类外力作用的影响，通常是鸟类撞击电线所产生的，小鸟若停在变压器位置或从开关部位一同飞走，会造成短路问题，进而引起越级跳闸现象。

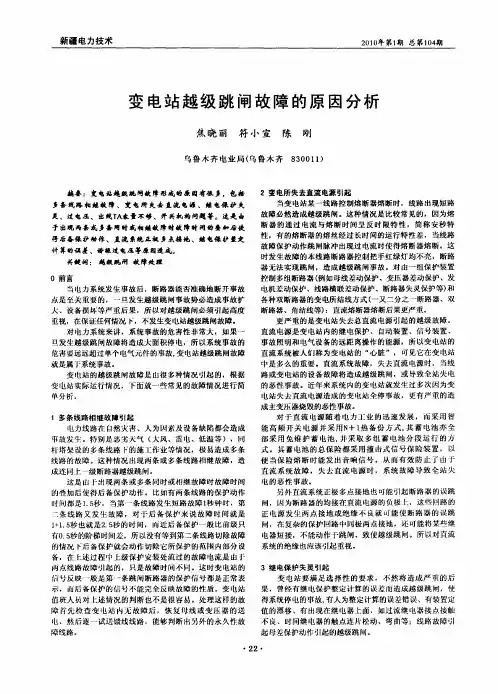

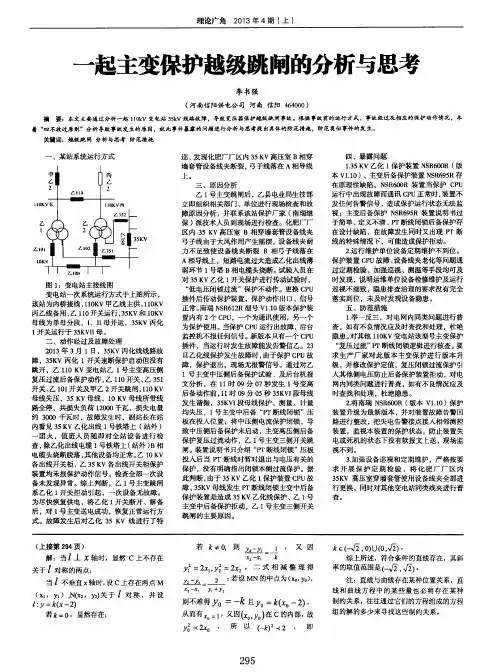

保护越级跳闸故障分析0本文分析了某变电站保护越级跳闸的故障原因，并引出了直流接地的查找方法，对今后的生产有一定的指导作用。

标签：变电站；越级跳闸；直流接地1故障经过某变电站系统图如图1所示。

2号主变为该变电站的主供电源，1号主变为备用电源。

正常运行方式下300、302开关处于运行状态，301开关处于热备用状态。

某年某月某日该变电站35kV电容器C342开关（35kV I段）套管炸裂，35kV分段300开关未跳开，而2号主变35kV侧302开关跳开，35kVI、II段母线失压（2号主变带所有35kV）。

在正常情况下，分段开关300应该动作断开电容器C342所在母线，切除故障点，其他非故障线路正常运行，我们应该尽快找出分段开关300保护拒跳的原因。

图1 某供电区域系统图2故障原因查找主变保护动作跳开分段开关300即可切断故障点，2号主变保护动作没有跳开300开关，经检查主变保护跳300的电流继电器动作，用万用表检查300出口压板处电压正确，300断路器未报控回断线，且检查开关机构正常。

再次投入主变保护跳300开关压板做传动试验，保护动作而300开关不动作。

经检查发现断路器操作回路如图2所示。

图2 断路器操作回路图从图2可以看出保护动作跳闸接点接错位置，应该和+KM2接在一起，而现在则是第一组的正电通过保护动作接点接到了第二组的负电上，造成了两组直流的混接，下面我们将具体分析，分段开关300拒跳的原因。

断路器操作回路的原理图如图3所示。

图3 断路器操作回路原理图图3中R1、R2、R3、R4为绝缘监测装置的对地平衡桥电阻，阻值大概在左右，跳闸线圈TQ的阻值大概在左右，当发出跳闸信号瞬间电流走向如图3中红线所示。

此时跳线圈TQ分得的电压为：根据规程，当跳闸线圈上的跳闸电压范围在额定电压的30%-65%范围内时，断路器应可靠跳闸。

由于0.366V远远小于继电保护对直流电源系统的要求，故分段开关300拒跳。

3 预防措施调查本次接错线的原因是由于主变保护在前一段时间进行了更换，但当时300开关不能停电，所以不能带开关传动。

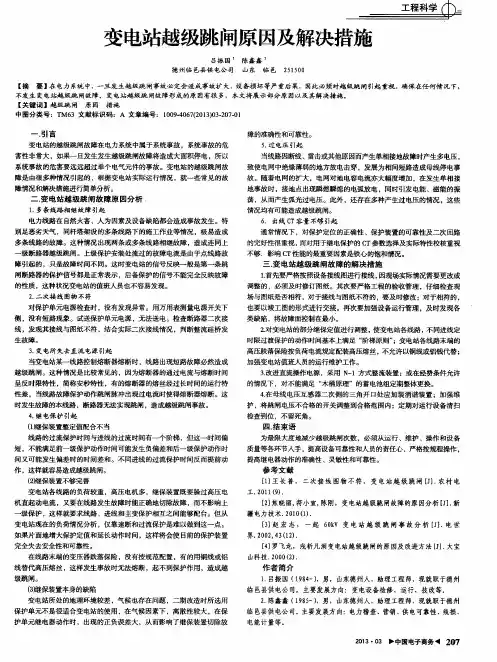

变电站越级跳闸的原因分析及防范措施摘要：变电站10kV线路越级跳闸一般是由于10kV馈线在发生故障时未能及时跳开馈线开关切除故障,导致主变变低开关跳闸。

本文主要以10kV系统越级跳闸故障为例，首先介绍了越级跳闸表现方式，然后分析了变电站越级跳闸的原因，最后提出了相应的防范措施。

旨在减少线路故障和设备故障的可能性，避免人为因素造成的系统越级跳闸，提高供电的可靠性。

关键词：变电站；越级跳闸；原因；防范引言随着对供电可靠性要求的提高,10kV系统越级跳闸问题日益突出,其中95%以上越级跳闸为10kV线路越级跳闸引发,本文仅对10kV线路越级跳闸进行分析。

为减少此类事件的发生,应针对不正确动作原因进行全面分析,寻找相应的对策。

1越级跳闸概述越级跳闸主要是指在系统发生故障的时候，本应由保护整定优先跳闸的断路器隔断故障，可是却被其他断路器切除了故障。

简而言之，本应该负责阻断故障的断路器没有发挥作用，却被其他断路器以“越级”的形式阻断，这种跳闸就称之为越级跳闸。

随着电力技术的不断发展，开关的种类也在不断增多，变电站应用这些开关时，由于不同开关的保护方式不同，就会因此互相抵触，从而出现越级跳闸的现象。

不同开关之间互相“排斥”，就会造成上级开关跳闸，而本机开关却没有动作，这样的越级跳闸不仅导致故障范围扩大，还会影响人们的正常生活，甚至造成很大的经济损失。

210kV线路基本情况与越级跳闸表现方式10kV线路一般分为三种形式，电缆、架空和前二者的混合形式。

就目前变电站10kV线路越级跳闸形式来看，线路故障越级跳闸会对分支线路造成较大的损害；由于母线越级跳闸，则会影响变电站整体正常运行；主变压器故障越级会造成上级跳闸；二级越级跳闸是最殊的情况。

在10kV线路中发生越级跳闸现象，主要表现在以下方面：①报警铃声响起；②开关出现了跳闸现象，或者信号突然显示“保护”；③跳闸母线的电压和其所接的回路负荷都显示零，随之而来的就是故障录波器会由于越级跳闸而启动。

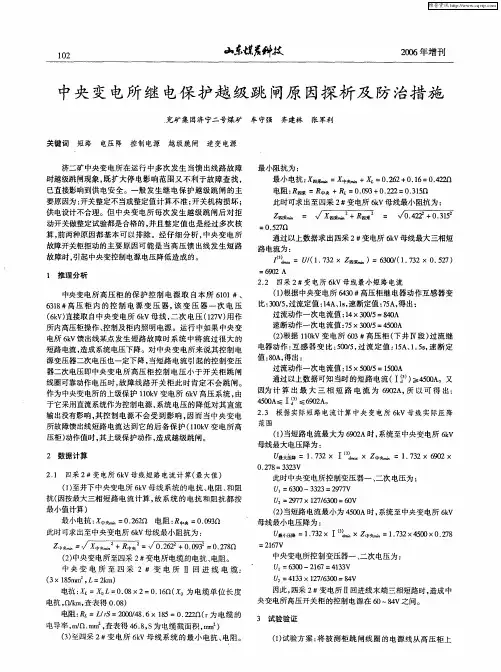

简述变电站继电保护越级跳闸原因探析及防治措施摘要：从目前的情况来看，供电形式是多采用多级供电，电缆的数量和种类比较多，当电路中发生故障现象的时候，电流的负荷会集中在线路的末端，而电路的末端往往会集中大量的供电设备，如果在这样的过程中出现了大规模的越级跳闸现象，那么势必会引起大范围的停电现象，而且在对事故的排除和处理方面都面临着很大的难度，二次事故的发生概率非常高，所以，对变电站继电保护越级跳闸问题解决方案的研究是非常必要的。

关键词：变电站；继电保护；越级跳闸；原因；防治措施一、越级跳闸的原因1线路复杂引起的越级跳闸目前，分级供电是一种非常常见的供电方式，在分级供电过程中，电缆相对较短，因此，线路有两端的电流差异也是比较低的，在某些情况下，线路末端电流值会明显大于首端的电流值，这就说明了速断保护的范围已经被缩短，严重时可以达到零，有些线路的长度是比较长的，那么在电路运行的过程中，线路末端的电流值会非常大，电缆的截面也会相应地增多。

如果一旦发生了线路的短路现象，那么配合的难度就会骤然间增大，很容易引发越级跳闸现象。

2开关配置问题分析在当前的科学技术背景下，开关的种类开始变得多种多样，不同类型的开关有着不同的保护办法-。

一般而言，开关之间很容易产生排斥的情况，在同一电路之中采用不同类型的开关就非常容易引起跳闸现象，进而对供电线路造成影响。

3高爆开关保护器检测水平偏低在很多企业中，管理者仅关注生产效率而对供电系统的保护监测系统关注度较低，在一些大型的企业中，供电系统的规模非常庞大，结构复杂繁琐，在整个线路中，高爆开关保护器在其中有着一定的应用，但是受到了外界环境和供电距离的影响，在运行的过程中非常容易产生跳闸的现象。

在电路运行的过程中，微机综合保护性也会出现问题，供电系统中的保护器会根据电路的情况来采取相应的保护措施，如果电路中出现了非常严重的故障现象，那么整个电路就会出现瘫痪，从而为的开采工作带来极大的负面影响。

变电站10KV线路越级跳闸原因及相关措施分析摘要：随着我国变电站10kV线路系统升级的重要成果，在我国电力系统中发挥着重要作用，也将成为未来电力系统优化的重点和主要方向。

虽然其有效缓解了我国电力供应上的巨大压力，但其存在的越级跳闸问题则严重影响了正常的电力供应。

为此，电力企业需首先充分认识越级跳闸的主要表现和带来的严重后果，进而总结越级跳闸的主要原因，针对具体问题采取有效的解决措施。

关键词：变电站；10kV线路；越级跳闸；电力系统；电力设备前言：变电站10kV线路越级跳闸问题则严重阻碍了电力系统的正常运行，导致供电服务中断，电力企业和电力用户均面临较大损失。

为此，针对变电站10kV线路越级跳闸的表现形式和原因进行有效分析，进而提出相应的解决措施，才能为变电站的正常运行提供坚实保障。

1、越级跳闸的后果和影响越级跳闸，指的是某一设备因出现短路问题或其他方面故障，导致设备开关拒动或保护拒动，进而引发上级开关出现跳闸。

越级跳闸将因本级开关未动作而使得线路系统出现大规模停电。

同时越级跳闸很可能由一处设备故障扩大到多个设备故障，不仅严重威胁变电站设备安全和人们的用电安全，还将导致设备出现大面积损坏，造成巨大的经济损失。

2、越级跳闸的主要形式和表现2.1 越级跳闸的主要形式变电站10kV线路越级跳闸的主要形式来看，首先，线路故障越级，是变电站10kV线路中分支线路出现设备故障，引发上级跳闸，其对于分支线路造成的损害较大；其次，母线故障越级，即变电站10kV线路中的主体线路发生故障，进而触发越级跳闸，对于整体变电站的影响较为严重；再次，主变压器故障越级，即变电站中主变压器发生短路或出现其他故障，造成上级跳闸；最后，特殊情况下的二级越级，是因特殊原因导致设备上两级出现跳闸情况，其在实际中出现的几率相对较低。

2.2 越级跳闸的主要表现当变电站10kV线路发生越级跳闸情况时，可通过相应表现进行有效检查和判断。

变电站10kV线路发生越级跳闸现象时主要有以下几种表现：（1）当变电站系统中出现警铃或喇叭响，即故障警报系统在发现越级跳闸情况后作出的即时报警反应，以提醒工作人员进行即时维修。

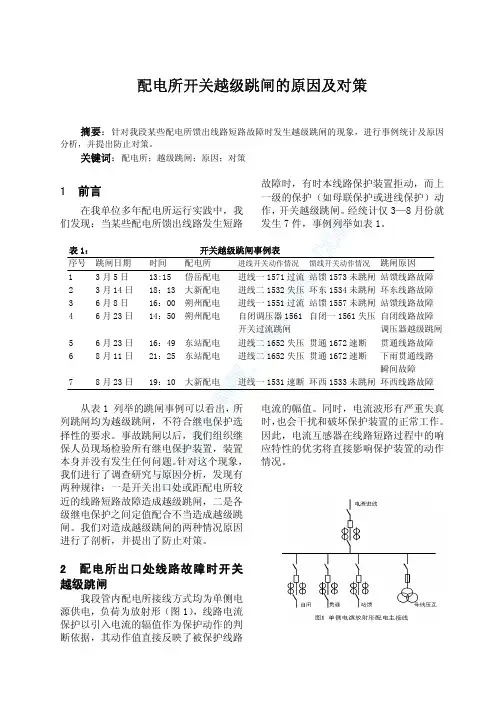

变配电站越级跳闸有关问题分析变配电站的进出线发生越级跳闸会使事故造成的停电范围扩大，增加事故停电造成的损失。

造成越级跳闸的原因除断路器本身故障拒动外，与变配电站进出线继电保护设置、所选继电保护产品质量、安装与调试以及保护整定值计算有着密切的关系。

从进出线继电保护设置来分析，合理选择进出线继电保护级数对发生越级跳闸有一定影响。

对于由专用电源供电的变配电站，从上一级变配电站出线开始，本变配电站的电源进线与出线共计三级保护。

上一级变配电站为电力系统变配电站时，为保证电力系统运行的稳定性，用户变配电站的电源进线保护都要由供电部门来整定。

一般带延时速断的延时整定的都比较小，有些甚至要求采用不带延时速断。

这样当用户变配电站的出线断路器出口发生断路事故，发生越级跳闸的几率就非常高。

电力系统有些终端站就取消了电源进线保护。

用户有总配电站时，其分变电站电源进线保护也可以取消，减少一级保护，有利于继电保护的选择性配合，发生越级跳闸的几率就可以减少。

当分变电站出线断路器出口发生断路事故，出线速断保护动作跳闸。

如果出线速断保护拒动，总配电站该路出线过电流保护作为后备。

当分变电站母线发生断路事故，总配电站该路出线过电流来保护。

如果总配电站该路出线有不带延时电流速断、带延时电流速断与过电流保护三段保护。

不带延时电流速断为主保护，带延时电流速断为本出线及分变电站出线不带延时电流速断的后备保护、以及分变电站母线保护的主保护。

过电流保护可为上述各种保护的后备保护。

对于分变电站的变压器出线，变压器低压侧出线、低压侧进线与分变电站的高压出线也有三级保护。

分变电站的高压出线采用变电站综合自动化（微机保护）后，根据上述分析，也可以将两级保护，将低压侧进线取消。

国外防止发生越级跳闸最有效的方法是采用保护选择性连锁技术（zone selective interlocking 简称ZSI ）。

当下一级电流速断保护动作的同时，向上一级发出事故信号；上一级保护在收到下一级保护发来的事故信号后，电流速断保护加延时作为后备，上一级保护在收不到下一级保护发来的事故信号时，电流速断保护不加延时作为主保护动作。

变配电站断路器越级跳闸查看与处理办
法
当变、配电站的断路器呈现越级跳闸景象时，可依据掉闸时的详细状况，选用相应的办法去进行处理：(1)如缺陷属主变压器或电源的断路器掉闸，但分路断路器的维护设备未动作掉闸。

对此，应先摆开全有些路断路器，试送主变压器或电源的断路器，然后再试送无缺陷的各分路断路器。

关于有缺陷的分路断路器，必定要查出缺陷要素供认无误后才可进行试送电。

(2)如缺陷属分路断路器与主变压器或电源的断路器一同掉闸，可先摆开无缺陷的分路断路器．试送主变压器或电源的断路器，再试送各分路断路器。

但在试送有缺陷的分路断路器之前，应对两级继电维护的协作状况进行一次查看。

1。
