计算机网络的拓扑结构ppt课件

知识结构
计算机网络的发展计算机网络的定义计算机网络的功能计算机网络的特点计算机网络的应用
按覆盖范围分类按传播方式分类按传输介质分类按传输技术分类
国际组织与机构美国组织与机构欧洲组织与机构中国国家2标准局
网络的逻辑结构网络的拓扑结构网络软件的组成网络硬件的组成
计算机网络支撑技术计算机网络的关键技术计算机网络的研究热点
经营者提供商品或者服务有欺诈行为的，应当按照消费者的要求增加赔偿其受到的损失，增加赔偿的金额为消费者购买商品的价款或接受服务的费用
§1.1 计算机网络的基本概念
计算机网络是计算机技术与通信技术相结合的产物，它的诞生使计算机的体系结构发生了巨大变化。在当今社会发展中，计算机网络起着非常重要的作用，并对人类社会的进步做出了巨大贡献。
ISO于1977年成立了专门的机构来研究该问题，并且在1984年正式颁布了“开放系统互联基本参考模型” 的国际标准OSI,这就产生了第三代计算机网络。
9
经营者提供商品或者服务有欺诈行为的，应当按照消费者的要求增加赔偿其受到的损失，增加赔偿的金额为消费者购买商品的价款或接受服务的费用
1.1.3 计算机网络的主要功能
3、分布处理把要处理的任务分散到各个计算机上运行，而不是集中在
一台大型计算机上。这样，不仅可以降低软件设计的复杂性，而且还可以大大提高工作效率和降低成本。
4、集中管理对地理位置分散的组织和部门,可通过计算机网络来实现集中管理,如数据库情报检索系统、交通运输部门的定票系统、军事指挥系统等。
3
经营者提供商品或者服务有欺诈行为的，应当按照消费者的要求增加赔偿其受到的损失，增加赔偿的金额为消费者购买商品的价款或接受服务的费用

第二章第四节电信业务网络ppt-第二章第四节

务一起提供
用户通信提供的包括终端设备在内的完整能力的
通信业务
用户接入点间信号传输的能力
• • • GSM提供的电信业务 •
语音传输业务短消息业务紧急呼叫业务：我国暂不提供传真业务
• 2、GSM系统组成
•
U接口
•
•
MS
BSS DMC
NSS
A接口
•
蜂窝系统的组成
• 交换网络子系统（NSS），无线基站子系统（BSS）
• 信号由这些波叠加而成，造成所接收信号的电场强度起伏不定——衰
落
• 多径传播是众多反射波的合成，到达目的的时间、相位也不同，
相位相同信号强度增强（相位相反信号强度减弱），这种衰落是多径
引起的
• 既有长期——慢衰落
• 也有严重或[频繁——快衰落
• 3）干扰复杂
• 移动台受噪声的骚扰并在强干扰下工作
• A、随机选用无线信道进行频率和功率控制
• B、跟踪技术地址登陆
•
越区切换
•
漫游存取
• 2）多径传播
• 电波传播具有多径效应
• 移动传播环境中，到达移动台无线的信号不是单一路径到达的，而是
• 由许多路径到达的众多反射波的合成。
•
•
植物
• • BS •
直射波
移动台
反射波、散射波、绕射波
•
•
建筑物
移动用户线维护局间中继线维护系统软硬件维护
• B、OMC-R对基站分系统的操作维护
的信息
• 用户号码 • 所处位置区域的识别 • 向客户提供的服务
• HLR：归属位置寄存器 • 也是数据库 • 存储管理部门用于移动客户管理的数据存储信息包括两类 • 有关客户的参数 • 有关客户目前所处位置信息便于建立移动台的呼叫路由

计算机网络拓扑结构公开课学习PPT课件

银杏树的叶子是扇形的，颇像一个蝴蝶结。嫩绿的叶子上有一根根的叶茎，叶子摸起来软绵绵的，非常舒服。在初春的时候，银杏树还是光秃秃的。冬天的寒风使它褪去了黄黄的叶子。银杏树的叶子是扇形的，颇像一个蝴蝶结。嫩绿的叶子上有一根根的叶茎，叶子摸起来软绵绵的，非常舒服。在初春的时候，银杏树还是光秃秃的。冬天的寒风使它褪去了黄黄的叶子。
经常用到的以太网就是这种结构，
不过以太网早期是以总线型结构
为
主
，
但是由于银杏树的叶子是扇形的，颇像一个蝴蝶结。嫩绿的叶子上有一根根的叶茎，叶子摸起来软绵绵的，非常舒服。在初春的时候，银杏树还是光秃秃的。冬天的寒风使它褪去了黄黄的叶子。
它
容
易
造
成
拥
塞
银杏树的叶子是扇形的，颇像一个蝴蝶结。嫩绿的叶子上有一根根的叶茎，叶子摸起来软绵绵的，非常舒服。在初春的时候，银杏树还是光秃秃的。冬天的寒风使它褪去了黄黄的叶子。
银杏树的叶子是扇形的，颇像一个蝴蝶结。嫩绿的叶子上有一根根的叶茎，叶子摸起来软绵绵的，非常舒服。在初春的时候，银杏树还是光秃秃的。冬天的寒风使它褪去了黄黄的叶子。
请同学们画网络拓扑图，将五台计算机组成网络。
银杏树的叶子是扇形的，颇像一个蝴蝶结。嫩绿的叶子上有一根根的叶茎，叶子摸起来软绵绵的，非常舒服。在初春的时候，银杏树还是光秃秃的。冬天的寒风使它褪去了黄黄的叶子。银杏树的叶子是扇形的，颇像一个蝴蝶结。嫩绿的叶子上有一根根的叶茎，叶子摸起来软绵绵的，非常舒服。在初春的时候，银杏树还是光秃秃的。冬天的寒风使它褪去了黄黄的叶子。

电信行业：光通信技术与网络架构讲座培训ppt

05
光通信技术与网络架构未来发展展望
光通信技术未来发展趋势预测
超高速光通信技术
随着数据传输需求的不断增加，超高速光通信技术将成为未来发
展的重要趋势。
新型光纤技术
新型光纤技术如多模光纤、超导光纤等将进一步提高光通信系统的传输效率和稳定性。
智能化光通信技术
结合人工智能、大数据等技术，实现光通信系统的智能化管理和优化。
设计目标
网络架构设计的目标是实现高效、稳定、安全的数据传输，提供灵活的网络扩展能力，降低网络建设和维护成本，提高网络整体性能和用户体验。
网络架构发展趋势
云计算和虚拟化技术
随着云计算和虚拟化技术的不断发展，网络架构将更加灵活和高效，能够更好地支持虚拟化应用和云服务。
软件定义网络（SDN）
SDN技术通过将网络控制平面与数据平面分离，实现网络流量的灵活控制和优化，提高网络性能和可扩展性。
电信行业未来发展挑战与机遇
挑战
随着技术的不断进步和应用场景的不断扩展，电信行业面临着技术更新换代、市场竞争加剧等挑战。
机遇
随着5G、物联网、人工智能等技术的不断发展，电信行业将迎来更多的发展机遇，如智慧城市、工业互联网、智能家居等领域的应用拓展。同时，电信行业也将受益于政府政策的支持和行业标准的推动，实现更加健康、可持续的发展。
特点
电信行业具有基础性、先导性和战略性，是经济社会发展的重要支撑。
电信行业历史与发展
历史
电信行业经历了从电报、电话到移动通信、互联网的发展历术的不断进步，电信行业不断推出新的业务和服务，满足人们日益增长的需求。
电信行业发展趋势
01
02
03
5G技术

网络拓扑图 ppt课件

德阳联通光纤城域网
电信或移动光纤城域网
华三SR6602多线路由器用户防火墙
服务器
PPT课件
3
英杰电器互联网专线及固定电话网络拓扑图
NGN语音
核心层设备 BRAS
汇聚层设备华为OLT
德阳联通汇聚机房
INTERNET
德阳联通光纤城域网
光纤网线或电话线电缆
客户侧
互联网专线
路由器接入交换机
ONU
INTERNET
德阳联通光纤城域网
互联网专线
路由器接入交换机
ONU
语音IAD 程控交换机
光纤 50M专线
对接电信
办公电脑 PPT课件
电话 22
四川正鹏农牧科技有限公司网络拓扑图
核心层设备 BRAS
汇聚层设备华为OLT
德阳联通汇聚机房
INTERNET
德阳联通光纤城域网
互联网专线
路由器
ONU
语音IAD
7、通话费3000.00元/月包打4800.00元/月，超出部分按6折计收。通话费包含市话通话费、区间通话费和国内长途通话费
PPT课件
15
维达纸业网络拓扑图
核心层设备 BRAS
汇聚层设备华为OLT
德阳联通汇聚机房
INTERNET
德阳联通光纤城域网
光纤 50M电路
互联网专线
路由器接入交换机
ONU
光纤网线
ONU
用于乐视TV
用于固定电话
路由器
接入交换机网络电视机顶盒电视
PPT课件
IAD
电话
11
Hale Waihona Puke 互联网专线及固定电话网络拓扑图

电信网络基础课件

星型拓扑
通过一个中央设备（如集线器或交换机）将所有设备连接起来，易于管理和故障排除。
总线型拓扑
所有设备连接到同一根传输线上，成本低廉，但一个设备故障可能影响整个网络。
环型拓扑
设备通过一个环路连接在一起，具有良好的数据传输效率和可扩展性。
网状拓扑
每个设备都与其他设备直接连接，具有高度的冗余和可靠性，但成本较高。
网络传输介质
网络传输介质是信息在网络中传输的物理媒介。了解不同的传输介质和它们的特点对于设计和维护网络至关重要。
光纤电缆
光纤电缆以光信号传输数据，速度快、带宽大，是现代网络中常见的传输介质。
以太网电缆
无线传输
以太网电缆用于局域网中，常见类型包括Cat5、Cat6和Cat7，提供可靠的高速数据传输。
1
网络结构
了解计算机网络的常见拓扑结构，如星型、总线型、环型和网状结构。
2
网络协议
探索常见的网络协议，如TCP/IP、HTTP、FTP和SMTP，以及它们在网络通信中的作用。
3
网络安全
介绍网络安全的基本概念和常见的安全威胁，如防火墙和入侵检测系统。
网络拓扑结构
网络拓扑结构决定了网络中设备的连接方式和数据传输的路径。探索常见的拓扑结构及其优缺点。
电信网络基础ppt课件
欢迎来到电信网络基础课件！本课程将带您深入了解网络基础，包括网络拓扑结构、传输介质、网络协议与标准、局域网与广域网、IP地址与子网掩码，以及路由器与交换机的重要性。
网络基础概述
网络基础概述是了解网络工作原理的重要部分。学习网络的构成、功能和基本原理，以及网络的分类和拓扑结构。
广域网
广域网（WAN）覆盖更大的地理范围，通常用于连接不同地区或国家的网络。

电信网络介绍PPT课件

衡阳
40x10G b/s W DM （ Nortel）
宜章
高速南环
英德
汕尾
潮州
厦门
泉州
广州
吉林
大石桥
辽阳鞍山
3 2 x2 .5 G b /s WDM（华为）
大连
东部环
烟台秦皇岛
唐山
青岛
天津
德州
潍坊
济南
徐州
淄博
连云港
蚌埠
4x10Gb/s W DM
（北电）
32x2.5Gb/s W DM
（阿尔卡特）
南通靖江
西昌
重庆
涪陵黔江
建始
荆州
攀枝花
3 2 x1 0 G b /s W DM （ Alcatel）
昆明
六盘水
遵义
贵阳
怀化
32/40x10G b/s W DM （华为 /Nortel）
西南环
玉溪
河池
个旧
桂林
南宁柳州
玉林
长春
32x2.5Gb/s W DM （烽火）
四平
东北环
铁岭
北京
保定石家庄
沈阳廊坊
• 建议：根据网络对安全和质量的不同要求，采用必要的技术手段屏蔽光缆中断对业务和客户的影响。
• 省际干线采用带业务割接比例达到99.58%
• 省内干线带业务割接比例达到93%
• 割接已经成为业务中断时长的次要因素业务
网络运行维护事业部
11
光缆网络-主要问题
• 问题：基本建设对光缆安全造成重大威胁引起的光缆障碍70次，约占障碍总次数的39.54% 造成系统业务中断时长178719等效155M分钟，约占线路类故障总业务业务中断时长的52.91% 引发的割接占全部线路割接的60%

电信网路系统架构与整合课件

电信网络系统整合的策略与技术
策略
标准化整合、分层化整合、模块化整合、开放性整合。
技术
网络虚拟化技术、云计算技术、软件定义网络（SDN）技术、网络功能虚拟化（NFV）技术。
电信网络系统整合的实践案例
案例一
某电信运营商通过采用SDN技术，实现了对多个数据中心的流量调度和优化，提高了网络资源利用率和服务质量。
05
电信网络系统安全与可靠性
电信网络系统安全概述
电信网络系统安全定义
保护电信网络系统免受未经授权的访问、使用胁
包括恶意软件、黑客攻击、网络拥堵、设备故障等。
安全目标
确保电信网络系统的机密性、完整性、可用性。
电信网络系统可靠性技术
冗余设计
通过增加备份设备和线路，提高系统的容错能力。
负载均衡
将流量分散到多个设备或路径上，以减轻单个设备的负担。
故障恢复
通过自动检测和快速恢复机制，减少系统停机时间。
电信网络系统安全防护技术与实践
防火墙技术
通过设置访问控制规则，阻止未经授权的访问。
入侵检测与防御
实时监测网络流量，发现并阻止恶意行为。
数据加密
对敏感数据进行加密，保护数据在传输和存储过程中的安全。
安全审计与日志管理
定期进行安全审计，记录系统活动，以便及时发现和处理安全事件。
THANKS
感谢观看
云计算、大数据与人工智能在电信网络系统中的应用
云计算
利用虚拟化技术实现计算资源的动态管理和按需分配，为电信业务提供高效、可靠的计算和存储服务。
大数据
通过对海量数据的采集、存储和分析，挖掘用户行为特征和业务发展趋势，优化电信业务运营和管理。

计算机网络的拓扑结构课件PPT

计算机网络的拓扑结构
目录页
CONTENTS PAGE
Chp1
说教材
Chp2
说教法
Chp3
说学法
Chp4
说教学过程
Chp5
说板书设计
Chp6
说课后反思
Chp1
说教材
01
Chp2
Chp3
Chp4
Chp5
Chp6
说
说教法说学法说教学说板书说课后
教材
过程
设计
反思
地
位
《计算机网络拓扑结构》是中等职业教育国家规划教材《计算机网络技术》（第3版）第三章第一节的内容
不足之处
1、学生对利用各种拓扑结构组网练习不充分，教具少且利用率不高。 2、课上习题选择比较单一，不能充分涵盖学业水平考试这部分知识点。
13
Chp6
说课后反思
谢谢
5其它网络拓扑结构
1、网状结构 2、混合型结构:
星形总线形拓扑结构星形环形拓扑结构
12
Chp1 说教材
Chp2 说教法
Chp3 说学法
Chp4 说教学过程
Chp5 说板书设计
在本课的教学过程中，充分贯彻了素质教育的教学，体现了“以学生为主体、教师为主导”的教学理念。教师注重导方法、导技能，发挥了学生的主体作用，在宽松、和谐的气氛中获取知识，注重知识的讲授方式，合理的使用了演示动画等多媒体手段，帮助学生理解知识。课堂讲解条理清晰，讲清楚了本节课的重难点，完成了教学任务。
Chp1 说教材
Chp2 说教法
Chp3 说学法
Chp4 说教学过程
1网络拓扑结构 1、网络拓扑结构概念 2、网络拓扑结构分类

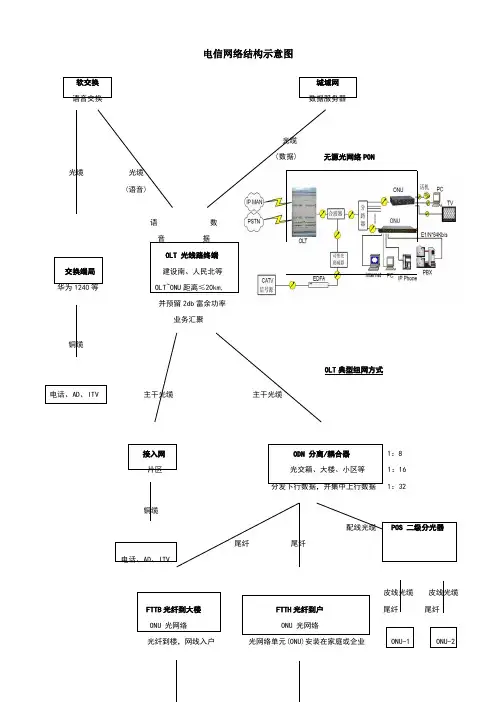

电信网络结构示意图

电信网络结构示意图
软交换城域网
语音交换数据服务器
光缆
(数据) 无源光网络PON
光缆光缆
(语音)
语数
音据
OLT 光线路终端
交换端局建设南、人民北等
OLT~ONU距离≤20km,
并预留2db富余功率
业务汇聚
铜缆
OLT典型组网方式
电话、AD、ITV 主干光缆主干光缆
接入网 ODN 分离/耦合器 1：8
片区光交箱、大楼、小区等 1：16
分发下行数据，并集中上行数据 1：32
铜缆
配线光缆POS 二级分光器
尾纤尾纤
电话、AD、ITV
皮线光缆皮线光缆FTTB光纤到大楼 FTTH光纤到户尾纤尾纤
ONU 光网络 ONU 光网络
光纤到楼，网线入户光网络单元(ONU)安装在家庭或企业 ONU-1 ONU-2
DSL型：双绞线
LAN型：网线网线
电话、AD、ITV 电话、AD、ITV。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

传输链路（用户线）
（传输网）传输链路（中继线）
传输链路（用户线）
传输链路（用户线）
支用户C 撑
管
用户D 理
用户A
交换机
用户B 交换机
物理网网
3
电信网构成
物理网：由用户终端、交换系统、传输系统等电信设备
组成的实体结构，是电信网的物质基础。
----用户终端：电信网最外围的设备
它将用户所发送的各种形式的信息转变为电磁信号送入电信网路传送，或将从电信网路中接收到的电磁信号、符号等转变为用户可识别的信息。
第一部分
电信网络及其拓扑结构
1
电信网络的概念与构成
• 电信网是由传输、交换、终端设备和信令
过程、协议以及相应的运行支撑系统组成的综合系统，从概念上可分为物理网、业务网和支撑管理网。
• 电信网络的基本质量特征：
高传输质量、高接续质量、高稳定质量
2
电信网络的概念与构成
业务网：为疏通各种不同类型电信业务所形成的网络
10
业务网----电话网
电话网路等级结构图
长途网
A省 B省
至国际出入口局
DC1 省际交换中心 DC2 省内交换中心
本地网汇接局
本地网端局
本
地
网
本地网1
本地网2
本地网3
本地网4
11
业务网----电话网
本地电话网
----服务范围：一个长途编号区的范围就是
一个本地电话网的服务范围。
----网路结构：网状网（端局间网状连接）
断增多，对电信网的构成在概念上提出了一些新的划
分方法，如将电信网分为承载层、支撑层、业务层等。 ----承载层相当于物理网及其拓扑结构总体，承担电
信网中沟通信息交流的承载部分；
----支撑层相当于支撑管理网，包括电信网的维护监
控管理系统、网内信令与信息的处理系统和数字同步系统等；
----业务层近似于业务网，是电信网中面向电信用户
分组交换网（CHINA PAC）－－－国家骨干、省骨干、本地
数字数据网（CHINA DDN）－－－国家骨干、省骨干、本地
计算机互联网
（CHINANET/CHINAGBN/UNINET/CNCNET/CMNET）
－－－国家骨干、省骨干、本地
电子数据交换（EDI）网－－－国家骨干、省骨干、本地
帧中继网（CHINA FRN）－－－国家骨干、省骨干、本地
----交换系统：处于电信网路枢纽位置，是各种信息的集散中心，
是实现信息交换的关键环节。它包括各种电话交换机、电报交换机、数据交换机、移动电话交换机、分组交换机、宽带异步转移模式（ATM）交换机等。
4
电信网构成
----传输系统：信息传递的通道。它将用户终端与交
换系统之间或交换系统之间连接起来，形成网路。
信网。
15
业务网----数据通信网
业务种类
在公用数据通信网中有三种形式的数据传输业务：
----电路交换数据传输业务：在数据终端设备间传送
数据之前必须先建立电路交换连接。该项业务可在电路交换公用数据网和综合业务数字
网（ISDN）的电路交换部分提供。
----分组交换数据传输业务：以带有寻址信息的形式
号为模拟信号，数字传输系统传输的信号为数字信号。
5
电信网构成
----电信网网路基本结构：直线网、树型网、
环型网、星型网、网状网、格型网等。
直线网星型网
环型网网状网
树型网
格型网 6
7
电信网构成
业务网：指疏通电话、电报、传真、数据、图象等
各类电信业务的网络。主要包括：
电话网(PSTN)/IP网－－－长途（国家、省）、市话（本地）
业务的部分。
这种划分有利于电信网向智能化和综合业务数字化方向发展。
9
业务网----电话网
交换方式：电路交换电话网分类（按服务地域分）：
----本地电话网 ----长途电话网 ----国际电话网
我国电话网结构
我国电话网原来的网路等级为五级，为了简化网络结构，“九五”期间，我国电话网的等级结构由现有的五级演变为三级。
汇接网（由汇接局和端局组成）
12
业务网----电话网
本地电话网示意图
长途交换中心
本
端局
地
本
电
地
话
电
网
话
网
长途交换中心
端局
汇接局
用户
（a）由若干个端局组成长市中继线
用户
（b）由若干个端局和汇接局组成
局间中继线
用户线
13
业务网----电话网
长途电话网
承担疏通本地电话网以外相互间长途电话业务，其中一个或几个一级交换中心直接与国际出入口局连接，完成国际来去话业务的接续。
14
业务网----数据通信网
数据通信：计算机与计算机之间或计算机与终
端之间的通信称为数据通信，通信中传送的是
数据信号，因此，也可以说数据通信是传送数
据业务的通信。
数据信号：是计算机需要处理或计算机处理过
的信号，这些信号是具有某种含义的数字信号（“1”、“0”数码）的组合。
数据通信网：为提供数据通信业务而组成的通
进行数据传送。该项业务可在分组交换网、帧中继网和综合业务数
字网（ISDN）中的分组交换功能部分提供。
16
业务网----数据通信网
----租用电路数据传输业务：提供公用网的一条或多条
电路给用户进行数据传送。该项业务可在数字数据网中提供。 *在公用电话网和用户电报网中也可提供数据传输业务，
但不属于公用数据通信网的范畴，而是该网的增值业务。
宽带多媒体－－－国家骨干、省骨干、本地
移动电话网－－－国家骨干、省骨干、本地
Байду номын сангаас
智能网
－－－－国家骨干、省骨干、本地
传真存储转发网（CHINA FAX）－－国家骨干、省骨干、本地
无线寻呼网
－－－国家骨干、省骨干、本地
综合业务数字网(ISDN) －－－国家骨干、省骨干、本地
8
电信网构成
随着电信网综合化、智能化的发展以及电信新业务不
传输系统按传输媒质不同，可分为有线传输系统和无线传输系统。有线传输系统包括金属线传输系
统和光缆传输系统。无线传输系统可分为长波、中波、短波、超短波和微波通信系统，微波通信系统又可分为地面微波通信系统和卫星通信系统等。
传输系统按其传递信号方式不同，可划分为模拟传输系统和数字传输系统。模拟传输系统传输的信
17
业务网----数据通信网
目前常见的向公众提供数据基础业务的通信网 ----数字数据网(DDN) ----分组交换网(PSPDN) ----帧中继网(Frame Relay) ----无线数据网(CDPD)
18
业务网----数据通信网（DDN）
数字数据网（DDN）：采用数字信道（如光缆、
