网络拓扑知识：了解网络拓扑结构——什么是网络拓扑网络拓扑知识：了解网络拓扑结构网络拓扑（Network Topology）是网络结构的一种表示方法，它指的是在网络中节点之间连接和通信的物理布局。

在计算机网络中，网络拓扑是指计算机之间的连接方式，它定义了计算机网络中各节点的物理连接形式和逻辑关系。

网络拓扑通常使用线路或者边连接的图形表示的。

网络拓扑结构直接影响了计算机网络的性能、可靠性、可扩展性等方面。

不同的网络拓扑结构对网络的性能和特点有不同的影响，因此在设计计算机网络时，要根据实际要求和使用场景选择合适的网络拓扑结构。

常见的网络拓扑结构包括以下几种：1.星型拓扑星型拓扑是一种较为常见的网络拓扑结构，它的形式是由一个中央节点连接其他所有的节点。

中央节点起到集中控制的作用，同时也可以作为信息传输的中心。

星型拓扑结构的优点是易于搭建和管理，同时便于故障排除。

缺点是中央节点失效时，整个网络将无法正常工作。

2.总线型拓扑总线型拓扑是一种线性结构，它的特点是将多个节点连接到同一个传输线上。

节点之间通过该传输线直接通信，可以实现高速传输和数据共享。

总线型拓扑结构的优点是易于扩展和管理，缺点是节点数目过多时会影响网络性能。

3.环型拓扑环型拓扑是一种由节点构成的环状结构，每个节点与相邻的节点直接相连。

这种结构可以实现高速数据传输和信息共享，同时避免了网络中单点故障的问题。

环型拓扑结构的缺点是不易管理和扩展，同时节点之间的通信也存在时延问题。

4.树型拓扑树型拓扑结构是一种层次化结构，由根节点连接多个子节点，每个子节点也可以作为父节点连接其他节点。

该结构可以实现分层管理和高效传输，同时具有灵活性和可扩展性。

树型拓扑结构的缺点是不适用于大型网络和复杂系统。

5.网状拓扑网状拓扑是一种多节点互连的结构，各节点之间的连接方式复杂多样，可以相互通信和传输信息。

这种结构可以实现高度灵活性和可靠性，特别适用于大型网络和复杂系统。

移动通信网络拓扑结构移动通信网络拓扑结构1、引言在移动通信领域，网络拓扑结构是指移动通信网络中各个组成部分的连接方式和布局。

网络拓扑结构直接影响着通信系统的性能和可靠性。

本文将详细介绍移动通信网络的不同拓扑结构，并分析其优缺点。

2、单向链路拓扑结构2.1 网络组成单向链路拓扑结构由一系列无线基站（BS）和一个核心网关（GW）组成，无线基站之间通过无线链路连接，无线基站与核心网关之间通过有线链路连接。

2.2 工作原理2.2.1 无线基站接收到用户的信号，并将其转发给核心网关。

2.2.2 核心网关将接收到的信号进行处理和路由，并将其转发到目标用户。

2.3 优点2.3.1 简单、易于实现和维护。

2.3.2 适用于较小规模的通信系统。

2.4 缺点2.4.1 容易出现性能瓶颈，限制了通信系统的扩展能力。

2.4.2 单一故障节点可能导致整个网络瘫痪。

3、环形拓扑结构3.1 网络组成环形拓扑结构由一系列无线基站相互连接而成，形成一个闭合的环形结构。

3.2 工作原理3.2.1 无线基站通过无线链路相互通信，将接收到的信号传递给相邻的基站。

3.2.2 最后一个基站将信号传递给核心网关。

3.3 优点3.3.1 性能较好，拓展能力强。

3.3.2 故障单一基站不会影响整个网络的正常运行。

3.4 缺点3.4.1 对基站之间的距离要求较高，增加了网络搭建和维护的成本。

3.4.2 网络容错性较差，一旦环形结构中的一个基站故障，将影响整个环。

4、树状拓扑结构4.1 网络组成树状拓扑结构由一个核心基站（root BS）和多个子基站组成，子基站通过有线链路与核心基站相连。

4.2 工作原理4.2.1 核心基站与子基站之间进行通信和数据交换。

4.2.2 子基站向核心基站汇报自身状态，并接收核心基站的指令进行数据转发。

4.3 优点4.3.1 网络结构清晰、层次分明，易于管理和控制。

4.3.2 故障单一基站不会影响整个网络的正常运行。

4.4 缺点4.4.1 添加新的子基站时，需要重新规划拓扑结构，扩展性差。

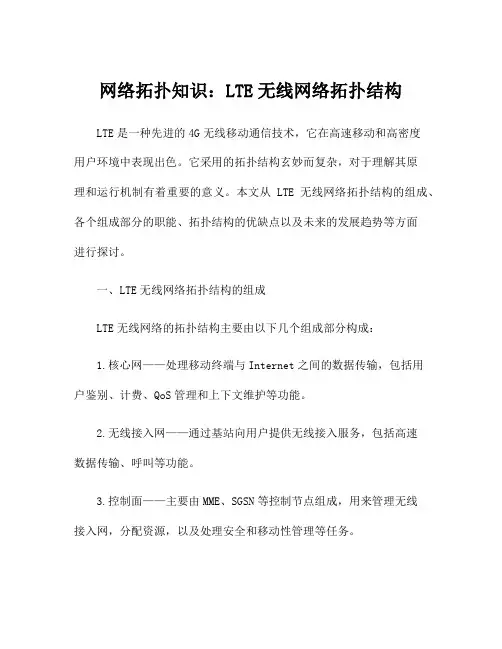

网络拓扑知识：LTE无线网络拓扑结构LTE是一种先进的4G无线移动通信技术，它在高速移动和高密度用户环境中表现出色。

它采用的拓扑结构玄妙而复杂，对于理解其原理和运行机制有着重要的意义。

本文从LTE无线网络拓扑结构的组成、各个组成部分的职能、拓扑结构的优缺点以及未来的发展趋势等方面进行探讨。

一、LTE无线网络拓扑结构的组成LTE无线网络的拓扑结构主要由以下几个组成部分构成：1.核心网——处理移动终端与Internet之间的数据传输，包括用户鉴别、计费、QoS管理和上下文维护等功能。

2.无线接入网——通过基站向用户提供无线接入服务，包括高速数据传输、呼叫等功能。

3.控制面——主要由MME、SGSN等控制节点组成，用来管理无线接入网，分配资源，以及处理安全和移动性管理等任务。

4.用户面——主要由另外一些节点组成，主要是在不同的使用环境中处理流量的传输，如GGSN、PDN网关等。

以上四个部分构成了LTE无线网络的核心结构。

下面我们将详细介绍其中的各个部分。

二、各个组成部分的职能1.核心网：LTE无线网络的核心部分，主要负责处理用户数据的传输，例如用户鉴别、计费、QoS管理和上下文维护等任务。

2.无线接入网：通过基站向用户提供无线接入服务，包括高速数据传输、呼叫等功能。

在LTE网络中，无线接入网主要由eNB和EPC 两部分组成。

3.控制面：主要由MME和SGSN等控制节点组成，用来管理无线接入网，分配资源，以及处理安全和移动性管理等任务。

它的主要职能包括：(1)分配IP地址和MSISDN。

(2)维护移动终端位置信息，包括位置更新和位置追踪等功能。

(3)管理移动终端路由。

(4)负责安全管理与认证等任务。

4.用户面：主要由GGSN和PDN网关等节点组成，主要是在不同的使用环境中处理流量的传输。

例如，如果用户使用LTE网络浏览网站，则其请求将传输到GGSN和PDN网关，然后返回到用户终端。

三、拓扑结构的优劣势LTE网络的拓扑结构具有以下优点和缺点。

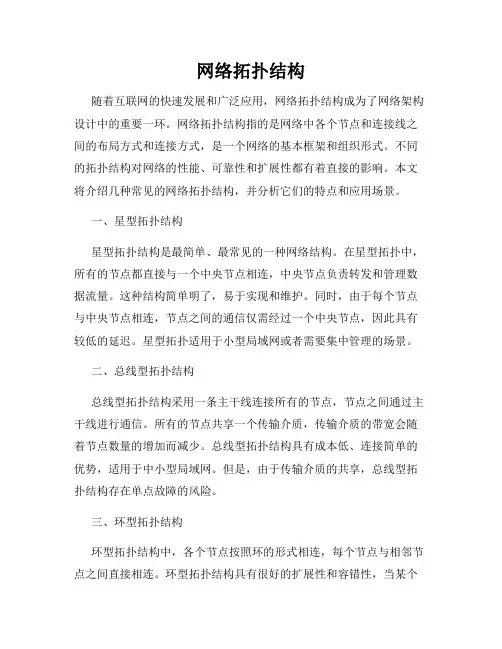

网络拓扑结构随着互联网的快速发展和广泛应用，网络拓扑结构成为了网络架构设计中的重要一环。

网络拓扑结构指的是网络中各个节点和连接线之间的布局方式和连接方式，是一个网络的基本框架和组织形式。

不同的拓扑结构对网络的性能、可靠性和扩展性都有着直接的影响。

本文将介绍几种常见的网络拓扑结构，并分析它们的特点和应用场景。

一、星型拓扑结构星型拓扑结构是最简单、最常见的一种网络结构。

在星型拓扑中，所有的节点都直接与一个中央节点相连，中央节点负责转发和管理数据流量。

这种结构简单明了，易于实现和维护。

同时，由于每个节点与中央节点相连，节点之间的通信仅需经过一个中央节点，因此具有较低的延迟。

星型拓扑适用于小型局域网或者需要集中管理的场景。

二、总线型拓扑结构总线型拓扑结构采用一条主干线连接所有的节点，节点之间通过主干线进行通信。

所有的节点共享一个传输介质，传输介质的带宽会随着节点数量的增加而减少。

总线型拓扑结构具有成本低、连接简单的优势，适用于中小型局域网。

但是，由于传输介质的共享，总线型拓扑结构存在单点故障的风险。

三、环型拓扑结构环型拓扑结构中，各个节点按照环的形式相连，每个节点与相邻节点之间直接相连。

环型拓扑结构具有很好的扩展性和容错性，当某个节点出现故障时，其他节点之间的通信不会受到影响。

同时，环型拓扑结构下数据的传输是有序的，每个节点按照顺序进行数据的接收和传递。

环型拓扑结构适用于对稳定性和可靠性要求较高的场景。

四、网状拓扑结构网状拓扑结构是一种分布式的结构，其中的节点通过多条连接线相互连接。

每个节点可以直接与多个节点通信，传输路径更加多样化和灵活。

网状拓扑结构具有较好的可靠性和容错性，当某个节点出现故障时，数据可以通过其他路径传输。

然而，网状拓扑结构的节点数量和连接线数量呈指数增长，增加了网络的复杂性和成本。

五、树型拓扑结构树型拓扑结构是一种层次化的拓扑结构，其中的节点按照树的形状进行连接。

树型拓扑结构类似于星型与总线型结构的结合，它具有层次分明、可扩展性好的特点。

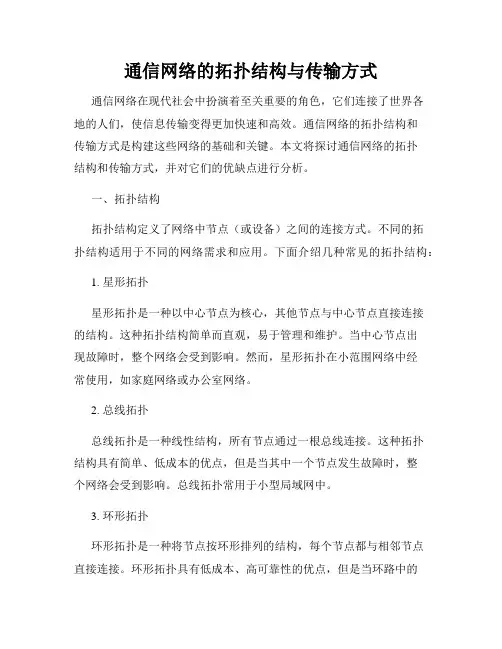

通信网络的拓扑结构与传输方式通信网络在现代社会中扮演着至关重要的角色，它们连接了世界各地的人们，使信息传输变得更加快速和高效。

通信网络的拓扑结构和传输方式是构建这些网络的基础和关键。

本文将探讨通信网络的拓扑结构和传输方式，并对它们的优缺点进行分析。

一、拓扑结构拓扑结构定义了网络中节点（或设备）之间的连接方式。

不同的拓扑结构适用于不同的网络需求和应用。

下面介绍几种常见的拓扑结构：1. 星形拓扑星形拓扑是一种以中心节点为核心，其他节点与中心节点直接连接的结构。

这种拓扑结构简单而直观，易于管理和维护。

当中心节点出现故障时，整个网络会受到影响。

然而，星形拓扑在小范围网络中经常使用，如家庭网络或办公室网络。

2. 总线拓扑总线拓扑是一种线性结构，所有节点通过一根总线连接。

这种拓扑结构具有简单、低成本的优点，但是当其中一个节点发生故障时，整个网络会受到影响。

总线拓扑常用于小型局域网中。

3. 环形拓扑环形拓扑是一种将节点按环形排列的结构，每个节点都与相邻节点直接连接。

环形拓扑具有低成本、高可靠性的优点，但是当环路中的某个节点发生故障时，将影响整个网络。

环形拓扑适用于小型网络，如令牌环网络。

4. 网状拓扑网状拓扑是一种节点之间通过多条连接相互交织的结构。

这种拓扑结构具有高可靠性和冗余的优点，即使某个节点发生故障，网络依然可以正常运行。

网状拓扑适用于大型复杂网络，如互联网。

二、传输方式传输方式定义了数据在网络中的传输方式，不同的传输方式对于数据传输的效率和可靠性有不同的影响。

下面介绍几种常见的传输方式：1. 电路交换电路交换是一种在通信两端建立一条持续的物理连接来传输数据的方式。

它适用于实时通信和对网络延迟要求较高的应用，如电话通信。

然而，电路交换对网络资源的利用不高，当数据量较大时效率较低。

2. 报文交换报文交换是一种以数据块（报文）为单位进行传输的方式。

发送方将整个报文发送给网络，网络再将报文转发给接收方。

报文交换适用于短消息传输，但对网络带宽和延迟要求较高。

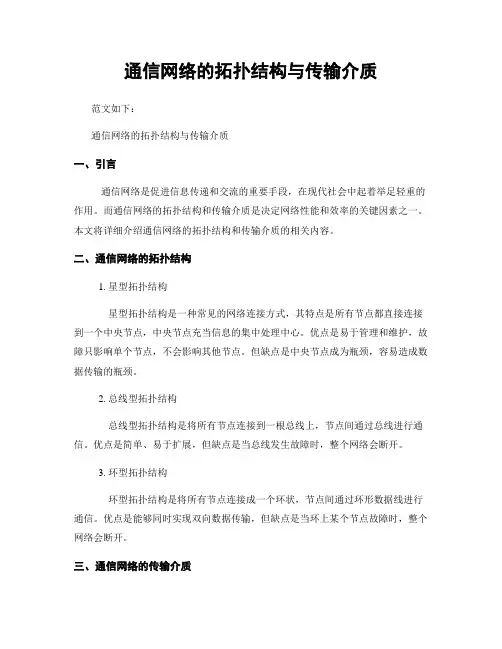

通信网络的拓扑结构与传输介质范文如下：通信网络的拓扑结构与传输介质一、引言通信网络是促进信息传递和交流的重要手段，在现代社会中起着举足轻重的作用。

而通信网络的拓扑结构和传输介质是决定网络性能和效率的关键因素之一。

本文将详细介绍通信网络的拓扑结构和传输介质的相关内容。

二、通信网络的拓扑结构1. 星型拓扑结构星型拓扑结构是一种常见的网络连接方式，其特点是所有节点都直接连接到一个中央节点，中央节点充当信息的集中处理中心。

优点是易于管理和维护，故障只影响单个节点，不会影响其他节点。

但缺点是中央节点成为瓶颈，容易造成数据传输的瓶颈。

2. 总线型拓扑结构总线型拓扑结构是将所有节点连接到一根总线上，节点间通过总线进行通信。

优点是简单、易于扩展，但缺点是当总线发生故障时，整个网络会断开。

3. 环型拓扑结构环型拓扑结构是将所有节点连接成一个环状，节点间通过环形数据线进行通信。

优点是能够同时实现双向数据传输，但缺点是当环上某个节点故障时，整个网络会断开。

三、通信网络的传输介质1. 有线传输介质- 双绞线：双绞线是一种常见的有线传输介质，其通过减小干扰和噪声来提高数据传输质量。

其中，双绞线分为遮蔽双绞线和无屏蔽双绞线，分别用于不同的应用场景。

- 光纤：光纤是一种使用光信号传输数据的传输介质，由于其速度快、带宽大和抗干扰能力强等优点，被广泛应用于长距离高速传输。

- 同轴电缆：同轴电缆常用于传输电视信号等应用场景，其结构简单，具有较好的屏蔽性能和传输质量。

2. 无线传输介质- 无线电波：无线电波是一种常用的无线传输介质，在无线通信领域被广泛使用。

它具有传输距离远、适用于移动通信等特点。

- 微波：微波是一种高频无线电波，可用于长距离通信，被广泛应用于卫星通信和无线电视传输等领域。

- 英特网：英特网是一种基于无线传输介质的广域网网络，通过无线方式连接全球设备，实现网络交流和信息传输。

四、拓扑结构与传输介质的选择1. 结合实际情况选择在选择通信网络的拓扑结构和传输介质时，应结合实际需求和情况进行选择。

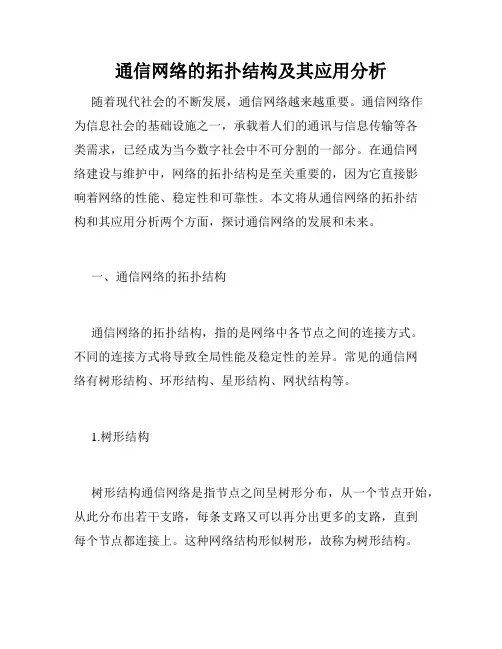

通信网络的拓扑结构及其应用分析随着现代社会的不断发展，通信网络越来越重要。

通信网络作为信息社会的基础设施之一，承载着人们的通讯与信息传输等各类需求，已经成为当今数字社会中不可分割的一部分。

在通信网络建设与维护中，网络的拓扑结构是至关重要的，因为它直接影响着网络的性能、稳定性和可靠性。

本文将从通信网络的拓扑结构和其应用分析两个方面，探讨通信网络的发展和未来。

一、通信网络的拓扑结构通信网络的拓扑结构，指的是网络中各节点之间的连接方式。

不同的连接方式将导致全局性能及稳定性的差异。

常见的通信网络有树形结构、环形结构、星形结构、网状结构等。

1.树形结构树形结构通信网络是指节点之间呈树形分布，从一个节点开始，从此分布出若干支路，每条支路又可以再分出更多的支路，直到每个节点都连接上。

这种网络结构形似树形，故称为树形结构。

树形结构的优点是：结构简单、易于扩展、易于故障排查。

此外，通过合理地设置节点之间的距离，可以保证带宽一定的情况下实现成本最小化。

树形结构的缺点是：信息必须经过根节点，造成信息传输时延增加。

同时，如果根节点发生故障，整个网络将中断。

2.环形结构环形结构通信网络是指节点之间形成一个环，每个节点都与相邻的两个节点连接。

环形结构与树形结构相比，抵抗单点故障能力更强，信息传输效率较高。

但由于环形结构存在较长的信息传输路径，导致节点之间延迟较高。

3.星形结构星形结构通信网络是指节点集合围绕一个中心节点，在中心节点处汇聚。

中心节点负责调度其他节点之间的信息流量。

星形结构的优点是连接简单、易扩展、维护简便。

同时，由于数据流向中心节点，中心节点可以控制传输方向，对于网络的控制管理更加便利。

但星形结构存在单点故障的风险。

如果中心节点出现故障，整个网络将处于瘫痪状态。

4.网状结构网状结构通信网络是指网络中多个节点互相连接，不存在中心节点。

网状结构的优点是连接冗余，容错性高，能够应对更多的故障。

同时，网状结构缺点也是比较明显的。

完整版网络拓扑结构图网络拓扑结构图是指计算机网络中各个节点及其之间相互连接的物理或逻辑形态，是网络架构的重要组成部分。

合理的网络拓扑结构可以提高网络的稳定性、可靠性和性能。

下面将详细介绍网络拓扑结构图的种类及其特点。

1. 星型网络拓扑星型网络拓扑即以一个集线器为中心，将各个节点通过一条点对点的链路与集线器相连，形成一种中心式的结构。

这种网络拓扑结构的优点在于易于管理、故障维护方便。

缺点是集线器过载时会导致整个网络崩溃，同时链路需求过于庞大，无法承受较大的网络负载。

2. 总线型网络拓扑总线型网络拓扑是一种线性的结构，所有节点都连接到同一条总线上，节点之间通过共享总线进行通信。

这种网络拓扑结构的优点在于具有低成本、易扩展的特点。

缺点是若总线断开，整个网络将瘫痪，同时总线上节点过多也会导致性能下降。

3. 环型网络拓扑环型网络拓扑是将各个节点按环形排列，相邻节点通过一条点对点的链路连接，最后一个节点还需要与第一个节点连接，形成一个环形结构。

这种网络拓扑结构的优点在于能够有效避免数据碰撞，数据传输采用轮流通过的方式。

缺点是节点过多会导致延迟增大，同时若有一个节点故障，整个环形结构将中断。

4. 树型网络拓扑树型网络拓扑是将各个节点按照分支结构排列，每个节点除了与下级节点相连外，还与上级节点相连，最终形成一颗树状结构。

这种网络拓扑结构的优点在于高效的数据传输、灵活的扩展能力。

缺点是整个网络的稳定性和可靠性取决于根节点的可靠性。

5. 网状网络拓扑网状网络拓扑是将所有节点互相连接，形成矩阵状的结构，每个节点都可以直接与其他节点通信。

这种网络拓扑结构的优点在于具有高度的稳定性，即使某个节点出现故障也不会影响整个网络的正常运行。

缺点是架设和维护成本高，也容易出现数据环路等问题。

6. 混合网络拓扑混合网络拓扑是不同网络拓扑结构的组合，能够兼顾各个拓扑结构的优点，弥补各自的缺点。

例如在总线型网络中，可以通过加入一些集线器或交换机来增加网络的稳定性和可靠性，形成星型或树型结构。

通信网络的拓扑结构与传输介质选择通信网络是在计算机和其他设备之间传递信息的基础设施。

而网络的拓扑结构和传输介质选择是决定网络性能和可靠性的关键因素。

本文将详细介绍通信网络的拓扑结构和传输介质选择的步骤和注意事项。

一、通信网络的拓扑结构1. 星型拓扑结构星型拓扑结构是将所有设备连接到一个中心节点的布局，中心节点一般是交换机或集线器。

这种结构易于管理和故障排除，但是中心节点的故障会导致整个网络瘫痪。

2. 总线型拓扑结构总线型拓扑结构是将所有设备直接连接到一个总线上的布局。

这种结构成本较低，但是总线的故障会导致整个网络中断。

3. 环型拓扑结构环型拓扑结构是将所有设备连接成一个环形的布局，每个设备通过一个方向相邻的设备连接。

这种结构具有较高的可靠性，但是添加或移除设备比较困难。

4. 网状拓扑结构网状拓扑结构是将设备之间相互连接成一个网状的布局，每个设备之间都可以直接通信。

这种结构具有较高的扩展性和容错性，但是成本较高。

二、传输介质的选择1. 电缆传输介质- 双绞线：双绞线是一种常用的传输介质，可以分为非屏蔽双绞线（UTP）和屏蔽双绞线（STP）。

UTP适用于局域网，STP适用于抗干扰要求较高的环境。

- 同轴电缆：同轴电缆适用于传输高频信号，如电视信号和宽带网络。

- 光纤：光纤是一种高速传输介质，具有高带宽和较低的传输损耗，适用于长距离传输和高速网络。

2. 无线传输介质- Wi-Fi：Wi-Fi是一种常用的无线传输介质，适用于局域网和城域网。

它具有灵活性和便携性，但是受距离和障碍物影响较大。

- 蓝牙：蓝牙是一种短距离低功耗的无线传输介质，适用于设备间的数据传输和连接。

- 4G/5G网络：4G/5G网络是一种移动通信网络，适用于移动设备和远程访问。

三、选择步骤和注意事项1. 确定网络规模和范围：根据网络连接的设备数量和距离确定网络规模和范围，以确定适合的拓扑结构和传输介质。

2. 考虑带宽要求：根据网络中传输的数据量和传输速度要求选择合适的传输介质，如需要高带宽和高速传输的场景可以选择光纤或高速无线网络。

网络拓扑结构网络拓扑结构科技名词定义中文名称：网络拓扑结构英文名称：network topology定义：在计算机网络中指定设备和线路的安排或布局；在地理网络中指网络要素之间的连接网络拓扑是网络形状,或者是它在物理上的连通性.构成网络的拓扑结构有很多种。

网络拓扑结构是指用传输媒体互连各种设备的物理布局，就是用什么方式把网络中的计算机等设备连接起来。

拓扑图给出网络服务器、工作站的网络配置和相互间的连接，它的结构主要有星型结构、环型结构、总线结构、分布式结构、树型结构、网状结构、蜂窝状结构等。

星型拓扑结构（集中式网络）星型结构是最古老的一种连接方式，大家每天都使用的电话属于这种结构。

目前一般网络环境都被设计成星型拓朴结构。

星型网是目前广泛而又首选使用的网络拓朴设计之一。

星型结构是指各工作站以星型方式连接成网。

网络有中央节点，其他节点（工作站、服务器）都与中央节点直接相连，这种结构以中央节点为中心，因此又称为集中式网络。

星型拓扑结构便于集中控制，因为端用户之间的通信必须经过中心站。

由于这一特点，也带来了易于维护和安全等优点。

端用户设备因为故障而停机时也不会影响其它端用户间的通信。

同时星型拓扑结构的网络延迟时间较小，传输误差较低。

但这种结构非常不利的一点是，中心系统必须具有极高的可靠性，因为中心系统一旦损坏，整个系统便趋于瘫痪。

对此中心系统通常采用双机热备份，以提高系统的可靠性。

在星型拓扑结构中，网络中的各节点通过点到点的方式连接到一个中央节点(又称中央转接站，一般是集线器或交换机)上，由该中央节点向目的节点传送信息。

中央节点执行集中式通信控制策略，因此中央节点相当复杂，负担比各节点重得多。

在星型网中任何两个节点要进行通信都必须经过中央节点控制。

现有的数据处理和声音通信的信息网大多采用星型网，目前流行的专用小交换机PBX(Private Branch Exchange)，即电话交换机就是星型网拓扑结构的典型实例。
