无线局域网拓扑结构ppt

  • 格式：ppt
  • 大小：1.19 MB
  • 文档页数：7

下载文档原格式

  / 7

合集下载

《WLAN基础知识》课件

《WLAN基础知识》课件

3
网络拓扑结构和组成部分
WLAN采用基础设施模式或自组织网络模式，并由无线节点、接入点和网络设备组成。
三、无线网络的传输技术
1 无线网络传输的基
本原理
无线网络利用电磁波在 空间中传播数据，通过 调制和解调的方式实现 数据传输。
2 传统的无线传输技
术
3 新一代的无线传输
技术
包括英特尔的Wi-Fi、蓝 牙、ZigBee等技术，广 泛应用于个人电脑、智 能手机和物联网设备。
通过本课程，我们了解了WLAN的基本概念和相关技术。
2 总结WLAN的优缺点及其应用场景
WLAN具有许多优点和不足，根据场景需求选择合适的无线网络解决方案。
3 展望WLAN的未来发展趋势及其应用热点
WLAN将继续发展，与物联网、5G等技术相结合，开辟更广阔的应用前景。
智能家居、智能健康设备等都 离不开WLAN技术的支持。
六、WLAN的优缺点
1
WLAN的优势和特点
无线便捷、易于布线、灵活扩展和节省成本。
2
WLAN的缺点和不足
受信号干扰、传输速率较低、安全性较弱等。
3
WLAN的应用场景及适用性简析
适用于需要移动性、临时部署、拓展性强的场景。
七、总结
1 回顾WLAN的概念和相关技术
WPA/WPA2是目前广泛采用的WLAN安全协议，提供更强大的加密和认证机制。
五、WLAN的应用和发展趋势
WLAN的基本应用
WLAN广泛应用于家庭、办公 室、公共场所等，提供便捷的 无线网络访问。
WLAN的发展趋势和未来 展望
随着物联网、人工智能等技术 的发展，WLAN将更加智能化 和普及化。
WLAN技术在智能硬件中 的应用

无线局域网拓扑结构

无线局域网拓扑结构

模式有时也称为多蜂窝结构，蜂窝之间1、 多AP模式有时也称为多蜂窝结构 模式有时也称为多蜂窝结构 建议有15％的重叠 重叠，以便于无线工作站在不同 ％ 重叠 的蜂窝之间做无缝漫游。 2、所谓漫游是指一个用户从一个地点移动到
另外一个地点，应该被认定为离开一个接入点， 另外一个地点，应该被认定为离开一个接入点， 进入另一个接入点。 进入另一个接入点。
小结01无线局域网的几种拓扑结构多ap模式基础架构模式点对点模式apclient客户端模式无线中继器模式无线网桥模式无中心拓扑结构由无线工作站组成用于一台无线工作站和另一台或多台其他无线工作站的直接通讯该网络无法接入到有线网络中只能独立使用
无线局域网拓扑结构
无线局域网拓扑结构类型
点对点模式(Peer-to-Peer) /对等模式 点对点模式 对等模式 基础架构模式 多 AP 模式 无线网桥模式 无线中继器模式 AP Client客户端模式 客户端模式 Mesh结构 结构
Mesh的不足
互操作性差，缺乏统一的无线Mesh技术标准。 通信延迟大，Mesh网络中数据通过中间节点 进行多跳转发，每一跳都会带来一些延时。 安全性差，节点多，安全性问题就越发重要。
小结
在占有市场空间方面，无线网状网已经先于WiMAX、3G进 入市场。同时，无线网状网也可以依靠已被市场接受的WiFi终端迅速发展。 从技术上分析，无线网状网、Wi-Fi、WiMAX彼此可以相互 补充，共同组成无线城域网。Wi-Fi以低廉的成本，普及的 应用占据末端局域网接入市场，WiMAX则可以作为城域范 围的固定点接入，无线网状网能够实现城域范围内的移动宽 带专用通信网。随着技术和市场的不断发展，无线网状网与 将来的802.16e和3G在业务层面上的确存在着重叠的地方， 由此也会带来一定的竞争，但目前所能得出的结论则是：它 们之间的互补性要大于竞争性。

7、无线局域网拓扑结构

7、无线局域网拓扑结构
由一组呈网状分布的无线ap构成ap之间均采用点对点方式通过无线中继链路互联将传统的无线热点扩展为真正大面积覆盖的无线热mesh网络中的ap之间通过无线方式直达无需有线中转
无线局域网拓扑结构
课程目标
1 、点对点模式； 2 、基础结构模式； 3 、多AP模式； 4 、中继模式； 5 、Mesh结构；
1、无线局域网的拓扑结构
Mesh网络中的AP之间通过无线方式“直 达”，无需有线中转。且具有宽带无线汇 聚连接功能，有效的路由和故障发现特性。 因此更适合与大规模的无线网络配置。 与传统的交换式网络相比，Mesh网络没有 布线的需求，但仍具备分布式网络提供的 冗余机制和重新路由能力。
Mesh网络的优势
（1）快速部署和易于安装。因为不需要进行 布线，所以设备安装非常快速简单。而设备的配置 和其他网络管理功能与传统WLAN相同。因此可以 大大降低总拥有成本（TCO）和安装时间。 （2）非视距传输（NLOS）。AP之间的无线 互联，有效的路由发现特性和“多跳”网络的本质 使具有直接视距的用户实际上为没有直接视距的邻 近用户提供了无线宽带访问能力。 （3）健壮性。Mesh结构网络中，由于每个站 点都有一条或者几条传输数据的路径，某个节点出 现故障或者被干扰，数据将自动路由到备用链路。
移动自组网的优势在于：组网灵活、快捷，可 以广泛运用于临时通信的环境。 其缺陷也很明显： 1、当网络中用户数量过多时，信道竞争会严重 影响网络性能； 2、路由信息随着用户数量的增加快速上升，严 重时严重阻碍数据通信的进行； 3、一个节点必须能同时“看”到网络中任意的 其他节点，否则认为网络中断。 4、只能适用于少数用户的组网。
5、无线网桥模式
利用一对无线网桥连接两个有线或者 无线局域网网段。 使用放大器和定向天线可以覆盖距离 增大到50Km。

局域网组网技术ppt精选课件

局域网组网技术ppt精选课件

子网掩码计算方法和实例演示
子网1
192.168.1.0 - 192.168.1.63
子网2
192.168.1.64 - 192.168.1.127
子网3
192.168.1.128 - 192.168.1.191
子网4
192.168.1.192 - 192.168.1.255
CIDR表示法及其应用场景
05
CATALOGUE
路由协议原理及其在局域网中应用探讨
静态路由配置步骤和注意事项
在路由器上配置静态路由 条目
确定目标网络和下一跳地 址或出口接口
配置步骤
01
03 02
静态路由配置步骤和注意事项
测试和验证路由配置 注意事项 确保网络拓扑清晰，避免路由环路
静态路由配置步骤和注意事项
合理规划子网掩码和下一跳地址 考虑网络的可扩展性和维护性
IP地址分类及私有地址范围
IP地址分类
A、B、C、D、E五类，其中A、 B、C类为常用IP地址，D类为组
播地址，E类为保留地址。
A类
10.0.0.0 - 10.255.255.255
B类
172.16.0.0 - 172.31.255.255
C类
192.168.0.0 192.168.255.255
发展历程
从早期的以太网（Ethernet）到现在的 高速局域网技术，如千兆以太网 （Gigabit Ethernet）和万兆以太网 （10 Gigabit Ethernet）。
局域网拓扑结构类型
星型拓扑
以中央节点为中心，其他节点通过点到点链路与中央节点相 连。优点是易于扩展和管理，缺点是中央节点故障会导致整 个网络瘫痪。

计算机局域网全解PPT课件

计算机局域网全解PPT课件

03
局域网通信协议及工作原理
TCP/IP协议栈结构剖析
网络接口层
负责接收和发送IP数据报，处理 与物理网络相关的细节。
网络层
实现网络互连，提供路由选择、 流量控制和拥塞控制等功能。
传输层
提供可靠的、面向连接的数据传 输服务，以及不可靠的、无连接 的数据传输服务。
应用层
提供网络应用服务，如远程登录、 文件传输、电子邮件等。
计算机局域网全解PPT 课件
目 录
• 局域网基本概念与特点 • 局域网硬件设备与组成 • 局域网通信协议及工作原理 • 局域网组建与配置方法 • 局域网资源共享与安全防护策略 • 故障诊断与排除技巧 • 总结回顾与展望未来发展趋势
01
局域网基本概念与特点
局域网定义及发展历程
定义
局域网（Local Area Network，LAN）是一种在小范围内实现 计算机之间通信的网络，通常覆盖一个建筑物、校园或企业园 区等有限地理区域。
访问共享资源
在局域网内的其他计算机上，可以通过“网络”或“资源管理器”访问 共享文件夹或打印机。需要输入正确的共享名称和访问权限。
访问权限管理和数据备份恢复机制
访问权限管理
通过设置用户账户和组，以及配置文件和文件夹的访问权限，可以控制不同用户对共享资源 的访问权限。例如，可以设置只读、读写或完全控制等权限。
测试与验收
对网络进行测试，确保网络连 通性和性能满足要求，并进行 验收。
中大型企业复杂网络设计方案
需求分析
深入了解中大型企业的业务需求和网 络现状，明确网络改造或升级的目标。
02
网络架构设计
根据需求设计合理的网络架构，包括 核心层、汇聚层和接入层的规划。

网络拓扑图

网络拓扑图

树型结构是分级的集中控制式网络，与星型相比，它的通信线路总长度短，成本较低，节点易于扩充，寻找 路径比较方便，但除了叶节点及其相连的线路外，任一节点或其相连的线路故障都会使系统受到影响。
在网状拓扑结构中，网络的每台设备之间均有点到点的链路连接，这种连接不经济，只有每个站点都要频繁 发送信息时才使用这种方法。它的安装也复杂，但系统可靠性高，容错能力强。有时也称为分布式结构。
总线结构是使用同一媒体或电缆连接所有端用户的一种方式，也就是说，连接端用户的物理媒体由所有设备 共享，各工作站地位平等，无中心节点控制，公用总线上的信息多以基带形式串行传递，其传递方向总是从发送 信息的节点开始向两端扩散，如同广播电台发射的信息一样，因此又称广播式计算机网络。各节点在接受信息时 都进行地址检查，看是否与自己的工作站地址相符，相符则接收网上的信息。
网络拓扑图
由网络节点设备和通信介质构成的网络结构图
01 简介
03 分类
目录
02 基本名词 04 主流与优缺点
网络拓扑结构是指用传输媒体互连各种设备的物理布局（将参与LAN工作的各种设备用媒体互连在一起有多 种方法，但是实际上只有几种方式能适合LAN的工作）。
网络拓扑图是指由网络节点设备和通信介质构成的网络结构图。
使用这种结构必须解决的一个问题是确保端用户使用媒体发送数据时不能出现冲突。在点到点链路配置时， 这是相当简单的。如果这条链路是半双工操作，只需使用很简单的机制便可保证两个端用户轮流工作。在一点到 多点方式中，对线路的访问依靠控制端的探询来确定。然而，在LAN环境下，由于所有数据站都是平等的，不能 采取上述机制。对此，研究了一种在总线共享型网络使用的媒体访问方法：带有碰撞检测的载波侦听多路访问， 英文缩写成CSMA/CD。

局域网组建实例PPT课件


在63）IP地网址管络的计出使算口用机：上一本，台校采。园用网D方H案C采P服用务电器信对10各0个MV宽L带AN接用入户。的为IP了地保址证进网行络集
中7安）发全专放，用和防服管止务理黑器。客机非柜法一入只侵、网配络线，架校二园套网。络采用了高性能的硬件防火墙（
8天）融其信他N辅G助FW设4施00（0防UP火S、墙电）话，网有设效施地等保）证。了网络的安全。
网心络路碰由撞交，换提机高，网与络下传联输的效三率个。分中心（行政教学分中心、实训楼分中心
3和）宿锐舍捷楼S分68中06心万）兆通交过换1机00一03M台. 网光，络纤用子相于网连与划，行分以政提楼高、传教输学速楼度和。图书馆各配
为线2了）间便子交于干换网机络相管：连理行。，政抑教制学网分络中风心暴采，用提锐高捷网万络兆安交全换性机能S6，80采6用，虚其他拟子两网个（
实例二 网吧组网
实例简介
星浪网吧是城区新开的一家营业面积超过1500平方米，拥有400台计算机的 大型高级连锁网吧。该网吧分为上下两层，除温馨舒适的普通大厅区之外， 还有高速体验区、沙发休闲区和贵宾包间区三个区域，以满足不同消费者的 个性化需求。
1. 网吧平面图 星浪网吧的结构布局如图6-3所示。
实例一 校园网组网
2. 网1.络网设络备综连合接布及线调试 对网校络园中网心的设综在合行布政线楼遵2楼循，国控际制标室准内。有垂光直纤干接线收子盒系、统配采线用架多（模交光换纤机为、主跳 ，线水等平）系、统网混络合机采柜用（多各3模 种. 服光务纤器和及超 、网中5类管心双软交绞件换线的机。安、为装防了火达墙到等布）局。美观的效果 ，网1）将络安布中装线心网系：管统电软中信件的10，多0查模M看光宽网纤带络和连设双接备绞到及线光其采纤运用转行桥换状架器况、，。配通管过及光地纤下转线换槽器等转走换线， 方连2）式入安。防装为火各确墙种保（服日天务后融器终信。端40如设0W0备）e位b的服置外务调网器整R（和J-对4网5外络端、扩口对展；内的防）需火，要墙F，的TP在内服结网务构R器J化-4、综5端合 布口VO线连D时接服，到务信中器息心、插交E-座换m留机ai有（l服一 锐务定 捷器的S、6冗8D0余H8C万度P兆。服核务心器路和由DN交S换服机务）器和、行校政园教一学卡楼通 分服中务心器交等换。机为（了锐保捷证S校6园80网6万络兆的核稳心定路性由、交安换全机性）以；及多网模络光管纤理从的中可心操层作 交中性换心，机层网连交络到换服各机务个。器分操中作心系的统汇均聚采层用交W换ind机o；w各s S个er服ve务r 器20通03过。多模光纤接在 各3）个安分装中各心种：应多用模软光件纤。从如各学个籍分管中理心软的件汇、聚教层务交管换理机软连件到、中学心分层制交软换件机等 ；。多模光纤从各个分中心连到各楼宇交换机。 各楼宇：超5类双绞线从各楼宇配线间到办公室或多媒体教室等。

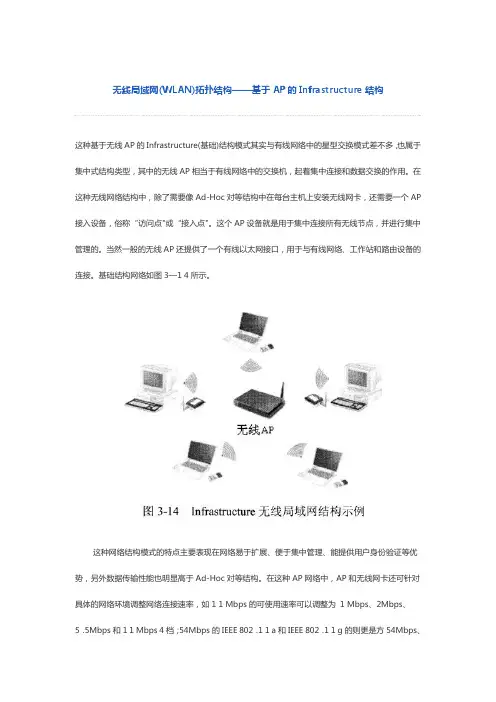

无线局域网(WLAN)拓扑结构——基于AP的Infrastructure结构

无线局域网(WLAN)拓扑结构——基于AP的Infrastructure结构这种基于无线AP的Infrastructure(基础)结构模式其实与有线网络中的星型交换模式差不多，也属于集中式结构类型，其中的无线AP相当于有线网络中的交换机，起着集中连接和数据交换的作用。

在这种无线网络结构中，除了需要像Ad-Hoc对等结构中在每台主机上安装无线网卡，还需要一个AP 接入设备，俗称“访问点"或“接入点"。

这个AP设备就是用于集中连接所有无线节点，并进行集中管理的。

当然一般的无线AP还提供了一个有线以太网接口，用于与有线网络、工作站和路由设备的连接。

基础结构网络如图3—1 4所示。

这种网络结构模式的特点主要表现在网络易于扩展、便于集中管理、能提供用户身份验证等优势，另外数据传输性能也明显高于Ad-Hoc对等结构。

在这种AP网络中，AP和无线网卡还可针对具体的网络环境调整网络连接速率，如1 1 Mbps的可使用速率可以调整为1 Mbps、2Mbps、5．5Mbps和1 1 Mbps 4档；54Mbps的IEEE 802．1 1 a和IEEE 802．1 1 g的则更是方54Mbps、48Mbps、3 6Mbps、24Mbps、1 8Mbps、1 2Mbps、1 1 Mbps、9Mbps、6Mbps、5．5Mbps、2Mbps、1 Mbps共1 2个不同速率可动态转换，以发挥相应网络环境下的最佳连接性能。

理论上一个IEEE 802．1 1b的AP最大可连接72个无线节点，实际应用中考虑到更高的连接需求，我们建议为1 O个节点以内。

其实在实际的应用环境中，连接性能往往受到许多方面因素的影响，所以实际连接速率要远低于理论速率，如上面所介绍的AP和无线网卡可针对特定的网络环境动态调整速率，原因就在于此。

当然还要看具体应用，对于带宽要求较高(如学校的多媒体教学、电话会议和视频点播等)的应用，最好单个AP所连接的用户数少些；对于简单的网络应用可适当多些。

无线网络技术基础第3章 无线局域网PPT课件

.
2.分布式系统服务(DSS)
由DS提供的服务被称为分布式系统服务。在 WLAN中，DSS通常由AP提供。包括：
(1)联结(Association) (2)重新联结(Reassociation) (3)解除联结(Disassociation) (4)分布(Distribution) (5)集成(Integration)
.
3．服务之间的关系
对于通过WM进行直接通信的STA均有认证状态 (值为未被认证和已认证)和联结状态(值为未联结 和已联结)两个状态变量。这两个变量为每个远端 STA建立了三种本地状态：
状态1：初始启动状态，未认证，未联结； 状态2：已认证，未联结； 状态3：已认证，已联结。
.
状态变量与业务之间的关系
固定站
开机使用的移动站
固定
关机时的移动站
固定
举例
台式机
半移动站
移动站
固定
固定/移动
固定/移动
固定/移动
便携机
掌上机、车载台
.
2．无线介质
无线介质是无线局域网中站与站之间、站与接入 点之间通信的传输介质。空气是无线电波和红外 线传播的良好介质。
无线局域网中的无线介质由无线局域网物理层标 准定义。
.
3.无线接入点
无线局域网的发展经历了四代: (1)第一代无线局域网:1985年，FCC颁布的电波法
规为无线局域网的发展扫清了道路。 (2)第二代无线局域网：基于IEEE 802.11标准的无
线局域网 (3)第三、四代无线局域网：符合IEEE 802.11b标准
的产品已经较为普及，归为第三代无线局域网产 品；而将符合IEEE 802.11a、HiperLAN2和IEEE 802.11g标准的产品称为第四代无线局域网产品。

第4章 无线局域网的组建及配置PPT课件


计算机网络技术及应用
4
无线局域网概述
2 无线局域网标准
IEEE802.11x标准
（2）IEEE802.11b IEEE802.11b 标 准 规 定 无 线 局 域 网 工 作 频 段 在 2.4 ～
2.4835GHz，数据传输速率达到11Mbps，传输距离控制 在50～150inch。
IEEE802.11b已成为当前主流的无线局域网标准，被 多数厂商所采用，所推出的产品广泛应用在办公室、家庭、 宾馆、车站、机场等众多场合。
计算机网络技术及应用
8
无线局域网概述
2 无线局域网标准
蓝牙（Bluetooth）标准
对于802.11来说，蓝牙(IEEE 802.15)技术的出现不 是为了竞争而是相互补充。“蓝牙”是一种先进的近距离 无线数字通信的技术标准，其目标是实现最高数据传输速 度1Mbps（有效传输速率为721kbps）、传输距离为10 厘米～10米，通过增加发射功率可达到100米。从目前的 蓝牙产品来看，蓝牙主要应用在手机、笔记本计算机等数 字终端设备之间的通信和以上设备与Internet的连接。蓝 牙系统也嵌入微波炉、洗衣机、电冰箱、空调等传统家用 电器。
计算机网络技术及应用
6
无线局域网概述
2 无线局域网标准
IEEE802.11x标准
（4）IEEE802.11g
最早推出的是802.11b，它的传输速率为11Mbps，因为 它的连接速度比较低，随后推出了802.11a标准，它的连 接速度可达54Mbps。但由于两者互不兼容，所以IEEE又 正式推出了完全兼容802.11b且与802.11a速率上兼容的 802.11g 标 准 ， 这 样 通 过 802.11g ， 原 有 的 802.11b 和 802.11a两种标准的设备就可以在同一网络中使用。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
无线接入点
❖ 一个完整的系统由站、无线介质、无线接入点、 分布式系统组成
-
SSID（服务集标识）
《无线局域网组建与维护》
❖ SSID——无线网络
的名称
用来区分不同的无线网络，最多 可以有32个字符。
SSID通常由AP广播出来，通过
无线客户端自带的扫描功能可以
查看当前区域内的SSID。 出于安全考虑可以不广播SSID，
-
本章总结
《无线局域网组建与维护》
本章首先介绍了无线网络的发展史；然后对 802eless Medium，WM）
空气
❖无线接入点（Access Point，AP）
如RG-WG54P、RG-P-780、RG-P-720
❖分布式系统（Distribution System，DS）
用来连接AP及其他网络设备的通信系统
-
WLAN组成
《无线局域网组建与维护》
分布式系统 站
分布式系统
此时用户就要手工设置SSID才
能进入相应的网络。
站 无线接入点 广播
SSI D
-
SSID（服务集标识）
《无线局域网组建与维护》
❖ SSID与ESSID
BSSID：基本服务集标识。接入点的MAC地址，不可修改。 ESSID：扩展服务集标识。即通常所说的SSID，可修改
站 无线接入点 广播
SSI D
-
WLAN的常用拓扑结构
《无线局域网组建与维护》
❖ 自组网拓扑（Ad-Hoc） ❖ 基础结构拓扑（Infrastructure）
-
WLAN的拓扑结构
❖ 自组网拓扑（AdHoc）
一种独立（Independent）的 BSS（IBSS）
以自发方式构成的单区网 任意站之间可直接通信而无需
第五章 无线局域网拓扑结构
《无线局域网组建与维护》
-
《无线局域网组建与维护》
引入
无论采用哪种传输技术，无线局域网的网络拓扑结构基本是一 样，可归结为两个基本类：无中心拓扑和有中心拓扑。
根据无线接入点的不同功用，可实现不同的组网方式。目前有 点对点模式、基础结构模式、多AP模式、无线网桥模式、无线 中继器模式和AP客户端模式等组网方式。
多AP模式有时候也称为“多蜂窝结构”。蜂窝之间建议有15%的重叠范围， 便于无线工作站在不同的蜂窝之间做无缝漫游。所谓“漫游”就是一个用户 从一个地点移动到另一个地点，应该被认定为离开一个接入点，进入另一个 接入点。
-
WLAN的拓扑结构
《无线局域网组建与维护》
❖ 无线网桥模式
利用一对无线网桥连接两个有线或者无线局域网网段，实现两个局域网之间资 源的共享。
-
课程目标
学习完本课程，您应该能够：
了解WLAN拓扑结构 了解Mesh结构
《无线局域网组建与维护》
-
目录
无线局域网拓扑结构 Mesh结构
《无线局域网组建与维护》
-
WLAN组成
《无线局域网组建与维护》
❖ 站（Station，STA）
如使用RG-WG54U网卡的主机，使用RG-WSG108的笔记本电脑
❖ WiFi-Mesh的研究起源于美国军方DARPA计划中对 MANET(Mobile Ad-hoc Network，移动自组织网络)的研究， 应用于波斯湾和海湾战争的作战通信指挥系统。今天，在经历了多年 的技术进步和商业推动之后，商用的无线网状网最终成为现实。目前 ，已经商用的无线网状网产品基本上都基于WiFi，称之为WiFiMESH
-
Mesh结构
《无线局域网组建与维护》
-
Mesh结构
《无线局域网组建与维护》
❖ 在现代化战场上，各种军事 车辆之间、士兵之间、士兵与军事车辆 之间都需要保持密切的联系，以实现统一指挥， 协同作战。这是一 种典型的移动自组织网络.自组织网络已被认为是未来移动通信技术 的核心组成部分之一，甚至有不少人认为自组织网络的思想将会把所 有我们能想到的网络组合在一起，从而实现世界通信网络的大统一。
-
Mesh结构
特点
《无线局域网组建与维护》
❖ (1). 是一种新型无线技术，提供无线路由功能，可扩展WiFi形成无 线城域网
❖ (2). 单节点无线性能比WiFi有很大增强，满足构建无线城域网的要 求。
❖ (3). 网络拓扑成网状 ❖ (4). 具备多跳功能 ❖ (5). 网络具有自组织能力 ❖ (6). 网络具有自修复能力 ❖ (7). 网络具有自平衡能力 ❖ (8). 高带宽，低成本
AP转接
《无线局域网组建与维护》
-
WLAN的拓扑结构
《无线局域网组建与维护》
❖ 基础结构拓扑（Infrastructure）
最常见的部署方式 无线客户端通过AP接入网络 任意站之间通信需AP转接
-
WLAN的拓扑结构
《无线局域网组建与维护》
❖ 多AP模式
指多个AP以及连接他们的分布系统（DSS）组成的基础结构模式网络，可以 看成是由多个中心构成，每个AP都是一个独立的无线网络基本服务集，多个 BSS组成一个扩展服务集（ESS)。扩展服务集中所有AP共享一个扩展服务 集标识符（ESSID)
-
WLAN的拓扑结构
《无线局域网组建与维护》
❖ 无线中继器模式
用来在通讯路径的中间转发数据，从而延伸系统的覆盖范围。
❖ AP Client客户端模式
中心的无线接入点设置成为AP模式，可以提供中心有线局域网络的连接和自 身无线覆盖区域的无线终端接入；
-
Mesh结构
《无线局域网组建与维护》
❖无线网状网(WiFi Mesh)，是一种基于WiFi 技术而发展出来的一种新型的无线城域网解决 方案，由于其具有自组网,自修复,自平衡,自动 扩展等特点,目前正在世界范围内尤其是欧美等 发达国家掀起应用热潮。与传统无线网络完全 不同，WiFi-Mesh大幅降低运营商对网络部 署的成本和复杂程度。
