QFE型浮标气动测量仪一、气动测量仪原理测量原理实质是把被测量的只存变化转换成为相应的空气流量变化,当压缩空气通过锥度玻璃管时,流量的变化就使得浮在玻璃管内的浮标位置作相应的变化,于是从刻度尺上浮标的位置的变化就可以直接读出被测量尺寸的变化通过孔为d的喷嘴端面与被测量表面间的间隙的空气流量Q与圆柱侧面积μd s成函数关系：Q=f(πds)当喷嘴孔径d固定不变时，流量Q仅于间隙S成函数关系：Q=f(s)二、测量仪结构压紧螺钉根据各部分作用不同,可分为四部分:空气过滤器,空气稳压器,指示部分,测量装置●空气过滤器:除去压缩空气中的水份,油份和夹杂物.压缩空气由进气口进入空气过滤器内部,经过过滤装置除去压缩空气中的水份,油份和杂质,由出气口排出,凝积下来的水份和油份可以打开下部的放水阀排除●空气稳压器:将波动的压缩空气变成恒压的压缩空气,以保证满意的测量结果●指示部分:用于指示被测量尺寸进行度数的部分,其主要部分是锥度玻璃管,浮标和刻度尺.为了便于测量头的制造,调整和使用方便,还具有零位调整和倍数调整部分●测量装置:直接用于测量工件尺寸的,其结构随着测量要求的不同而不同.三、测量用途根据不同的测量要求设计出相应的气动测量装置配合使用,主要做如下类型的精密测量:●内孔直径●同轴度●平面度●外圆直径●垂直度●其他一些特殊的测量●直线度(孔)●槽宽四、安装与连接安装●量仪本体应垂直安装在没有振动的工作台上,以保证浮标能自由的上,下移动,不与玻璃管相碰,而且没有显著的摆动现象●空气过滤器应垂直安装在低于仪器约500mm的位置,要便于放水,不能横放倒置●量仪本体要安装于干燥和不受日光暴晒的地方连接●把空气过滤器的进气接头用橡胶管接在压缩空气管路上,空气过滤器的出气接头用仪器所附带的具有金属连接帽的橡胶管与量仪本体进气阀连接.量仪本体输出接头通过塑料软管与测量装置的接头相连接.管路的连接应注意管内是否清洁,最好先用高压空气吹净.五、操作方法测量工作前需做好如下的准备工作:●清洁干净相应的测量头及校对规,按管路连接的要求,连接在仪器正面的出气接头上●供给压缩空气----从压缩空气站出来的压缩空气,往往含有一定量的水份和油份,要想解决这一问题,可以采取下列措施:(1)在压缩空气管路与空气过滤器用橡胶管连接之前,先将管路气阀打开待从管路喷出的压缩空气没有水份之后,再接在空气过滤器上.(2)压缩空气管路上装有两个气阀(图6)先把气阀1打开,将管路中的水份和油放除后,关闭气阀1,打开气阀2,送入压缩空气(3)在空气过滤器的前面,装上具有一定容积的的贮气筒(图7),使压缩空气管路中的水积存在储气筒内每天工作之前和工作完毕后,在通入压缩空气的情况下,将储气筒下部的放水阀打开,将积存的水放出.当空气过滤器通入压缩空气后,打开仪器进气阀,检查各连接部分是否有漏气现象,从测量喷嘴喷出的压缩空气是否正常(4)根据使用厂家的气源质量和对空气清洁度要求,还可选择我厂空气过滤器装置与量仪配套使用六、浮标式气动测量仪的调试以508A2内径62-0.013-0.033测校为例说明：其中测量上下环规分别为Φ61.9870及Φ61.9650将下限环规套上测头,旋转调零螺钉,使浮标对准下指针10位置的下两个单位将下限环规取下,套上上限环规,增大或降低倍率,再调节调零螺钉,使浮标对准上指针10的位置重复上两步直至分别套上上.下环规时,浮标分别对应上10,下10(低两个单位)位置七、气动测量仪使用时注意事项(1)气源净化是保持气动量仪正常使用的最重要的条件。
气动量仪原理气动量仪是一种用来测量流体质量或体积流量的仪器，它利用了流体在管道中流动时产生的动量变化来进行测量。
气动量仪的原理基于动量守恒定律和质量守恒定律，通过测量流体在管道中的动量变化来计算流体的质量或体积流量。
下面我们将详细介绍气动量仪的工作原理。
首先，气动量仪通过管道中的节流装置来改变流体的动量。
当流体通过节流装置时，流体的速度会增加，而压力会降低。
这种动量的变化可以被气动量仪所测量。
其次，气动量仪通过测量流体在管道中的动量变化来计算流体的质量或体积流量。
通过测量流体在节流装置前后的压力差和速度变化，可以计算出流体的动量变化。
然后，根据动量守恒定律和质量守恒定律，可以得出流体的质量或体积流量。
在实际应用中，气动量仪通常采用差压传感器和流量传感器来测量流体在管道中的压力差和速度变化。
差压传感器可以测量流体在节流装置前后的压力差，而流量传感器可以测量流体的速度变化。
通过这些传感器的测量数据，气动量仪可以准确地计算出流体的质量或体积流量。
除了测量流体的质量或体积流量外，气动量仪还可以用于测量流体的密度和温度。
通过测量流体在管道中的压力和温度，可以计算出流体的密度。
而流体的密度和流体的质量或体积流量是密切相关的，因此气动量仪可以通过测量流体的密度来进一步提高流量的测量精度。
总之，气动量仪是一种通过测量流体在管道中的动量变化来计算流体的质量或体积流量的仪器。
它利用了动量守恒定律和质量守恒定律的原理，通过测量流体在管道中的压力差和速度变化来进行流量的测量。
在实际应用中，气动量仪可以通过差压传感器和流量传感器来实现对流体流量的准确测量，并且可以用于测量流体的密度和温度，从而提高流量的测量精度。
气动量仪的原理和应用1. 什么是气动量仪？气动量仪是一种用于测量流体动力学参数的设备，主要用于测量气体的流量、压力和温度等参数。
它基于气体的动力学原理和气体流动的特性进行设计和制造。
2. 气动量仪的工作原理气动量仪的工作原理基于流体动力学和气体流动的基本原理。
它主要通过测量气体对传感器的影响来得到所需的参数值。
2.1 流体动力学原理气动量仪的工作原理首先基于流体动力学的原理。
流体动力学研究流体在各种条件下的运动和力学特性。
在气动量仪中，利用了流体动力学的基本方程来建立模型，用于计算流体的压力、流量和温度等参数。
2.2 气体流动特性气体流动特性是气动量仪设计的基础。
气体在流动过程中具有的物理性质，如速度、密度、压力等，对于气动量仪的测量结果有着重要的影响。
气动量仪通过对气体流动特性的分析和测量，从而得到准确的参数值。
3. 气动量仪的应用领域气动量仪在各个领域都有广泛的应用。
以下是一些常见的应用领域：3.1 工业自动化在工业生产过程中，气动量仪被广泛应用于流体控制和测量。
它可以用于监测和控制流体的流量、压力和温度，从而实现自动化控制和优化生产过程。
3.2 环境监测气动量仪可用于环境监测领域，如测量空气质量、气体排放和大气污染等。
通过测量气体的流量、压力和温度等参数，可以及时监测环境中的污染物浓度，帮助保护环境和人体健康。
3.3 航空航天在航空航天领域，气动量仪被广泛应用于飞行器的气动性能测试和控制领域。
它可以测量飞行器周围气流的流速、压力和温度等参数，为飞行器的设计和改进提供重要的数据支持。
3.4 科学研究在科学研究领域，气动量仪可以被用于流体力学实验和气体动力学模拟。
研究人员可以通过测量气体流量、压力和温度等参数，来研究气体的流动规律和相应的物理性质。
4. 气动量仪的优势和不足4.1 优势•高精度：气动量仪可以实现对气体参数的高精度测量，可以满足多种应用需求。
•可靠性高：气动量仪采用先进的传感技术和设计，具有良好的稳定性和可靠性。
气动量仪使用说明及注意事项1.范围本规程适用浮标式气动量仪术语分度圆分度值指每个刻度间距所代表的量值或指示仪显示最末位一位数字所代表的值。
基本放大倍数刻度尺上相邻两刻度线的间距与分度值的比值。
2.概述浮标式气动量仪是将被测尺寸的变化转化成锥度玻璃管内浮标位置的变换，从而实现尺寸的比较测量的仪器。
气内测校（气动测头）是一种用于气动量仪作比较测量时调整尺寸上下限的精密标准装置。
浮标式气动量仪规格性能。
单位（mm）放大倍数刻度范围分度值两基准内示值误差1000倍0.210 0.005 0.0042000倍0.110 0.002 0.0025000倍0.044 0.001 0.00110000倍0.022 0.0005 0.00052.4浮标式气动量仪倍数的选择。
单位（mm）a.被测尺寸公差≥0.006≤0.012，选用10000倍量仪。
b.被测尺寸公差≥0.012≤0.025，选用5000倍量仪。
c.被测尺寸公差≥0.025≤0.075，选用2000倍量仪。
d.被测尺寸公差≥0.075≤0.154，选用1000倍量仪。
3.使用注意事项3.1浮标式气动量仪使用时，应检查供气管理系统中，不应有影响使用性能的漏气，压力应在0.4Mpa～0.65Mpa，压缩空气必须通过空气过滤器，清除其中油、水和其他杂质。
3.2 气动量仪输出接头与气内测校之间用塑料软管连接，其内径为4mm，壁厚不小于1.5mm，长度不大于1.5m。
3.3 使用时应检查放大倍数旋钮与调零旋钮转动时应灵活，不得有明显的窜动。
3.4 在测量中浮标不应有严重的摆动与窜动，缓冲弹簧不应有粘挂浮标的现象。
3.5 用气内测校上下限校对的实际差值进行倍数和零位调整，调整的方法为：现将下限校对规（设实际尺寸为￠22）套入测量头上。
使测量头的喷嘴位于校对规的宽度中间，打开进气阀，调节零位旋钮使浮标处于“0”位。
取下下限校对规，放上上限校对规（设实际尺寸为￠22.015），旋转放大倍数旋钮进行倍数调整，如此反复用上、下限校对规调节放大倍数旋钮和零位旋钮达到浮标分别正确位于”0“和“15”时为止。
气动量仪的原理和操作方法气动量仪（Pitot Tube）是一种常用于测量流体速度的仪器。
它基于多达尔效应，并且通过测量流体静压和总压之间的差异来计算流体速度。
以下是气动量仪的原理和操作方法的详细介绍。
一、气动量仪的原理气动量仪由两个主要部分组成：静压孔和总压孔。
静压孔位于气动量仪的侧面，垂直于流体流动方向。
总压孔则位于气动量仪的正面，在流体流动方向上。
当流体经过总压孔时，会产生一个总压头（total pressure head），该压力头表示了流体的动能。
当流体穿过气动量仪时，由于速度的增加，静压孔的静压就会降低。
使用差压传感器测量静压和总压之间的差值，可以得到流体的速度。
根据连续性方程，流量可以通过流密度和速度的乘积得到。
因此，通过测量速度，可以计算流体的流量。
二、气动量仪的操作方法1.准备工作在操作气动量仪之前，需要对仪器进行准备工作。
首先，确保气动量仪的静压孔和总压孔没有任何堵塞物，因为这会影响测量的精确性。
其次，校准差压传感器，以确保测量结果的准确性。
2.安装气动量仪将气动量仪的总压孔对准流体流动方向，然后将其固定在流体管道或风道中。
确保气动量仪的静压孔与流体流动方向垂直。
安装好后，确保气动量仪的连接处完全密封，以避免漏气。
3.测量流体速度和流量通过差压传感器读取总压头和静压头的差异。
使用气动量仪的压力转换器将压力转换为对应的流体速度值。
根据测量结果，可以计算出流体的流量。
4.记录和分析结果将测量结果记录到数据表格中，包括流体速度和流量。
如果需要，还可以进行进一步的数据分析。
注意事项：1.在安装气动量仪时，确保仪器完全固定且连接处密封，以防止外部空气进入或内部空气泄漏。
2.定期检查气动量仪的静压孔和总压孔，清除任何堵塞物。
3.根据需要，定期校准差压传感器，以确保测量的准确性。
4.在操作气动量仪时，避免直接接触传感器，以防止损坏或误操作。
总结：气动量仪是一种测量流体速度和流量的常用仪器。
它基于伯努利定律和连续性方程的原理，通过测量静压和总压之间的差异来计算流体速度。
气动量仪的测量原理是比较测量法。
其测量方法是将长度信号转化为气流信号，通过有刻度的玻璃管内的浮标示值，称为浮标式气动测量仪；或通过气电转换器将气信号转换为电信号由发光管组成的光柱示值，称为电子柱式气动测量仪。
气动量仪是一种可多台拼装的量仪，它与不同的气动测头搭配，可以实现多种参数的测量。
气动量仪由于其本身具备很多优点，所以在机械制造行业得到了广泛的应用。
其优点如下：1、测量项目多，如长度、形状和位置误差等，特别对某些用机械量具和量仪难以解决的测量，例如：测深孔内径、小孔内径、窄槽宽度等，用气动测量比较容易实现。
2、量仪的放大倍数较高，人为误差较小，不会影响测量精度；工作时无机械磨擦，所以没有回程误差。
3、操作方法简单，读数容易，能够进行连续测量，很容易看出各尺寸是否合格。
4、实现测量头与被测表面不直接接触，减少测量力对测量结果的影响，同时避免划伤被测件表面，对薄壁零件和软金属零件的测量尤为适用。
5、由于非接触测量，测量头可以减少磨损，延长使用期限。
气动量仪主体和测量头之间采用软管连接，可实现远距离测量。
6、结构简单，工作可靠，调整、使用和维修都十分方便。
可测量项目：内径、外径、槽宽、两孔距、深度、厚度、圆度、锥度、同轴度、直线度、平面度、平行度、垂直度、通气度和密封性。
由气动长度传感器、指示器（表）、空气过滤器和稳压器等组成的长度测量工具。
使用气动量仪可以进行不接触测量，测量效率很高。
气动量仪适用于在大批量生产中测量内、外尺寸，也可用于测量孔距和轴孔配合间隙。
用气动量仪测量时，需要按被测尺寸配以相应的测头（图1 [气动量仪的测头]）。
气动内径测头结构简单,很适宜用于孔径测量。
它可以测量直径为1.5毫米的小孔。
气动量仪的示值范围较小,一般为±20～±100微米。
按示值范围不同，常见的分度值有0.5微米、1微米和2微米等几种。
允许误差一般不大于一个分度值。
气动量仪主要分为压力式和流量式两类。
气动量仪测量原理
气动量仪的工作原理
一、气动量仪的构成
1、控制面板：控制面板是控制测量结果及数据收集的主要部件。
它一般包括
一个显示屏和三个按钮：即上下调节按钮，模式按钮和记录按钮。
2、气动活塞：气动活塞是测量空气流量的关键部件，它由以下三个部分组成：低压室、高压室和测量室。
其中，低压室起着改变气流方向的作用，高压室将活
塞拉伸，测量室用于衡量气流速度。
3、模拟处理器：模拟处理器是一种电路，负责将气动活塞的变动变成有用的
电信号，这些电信号用来显示流速单位和各种数据。
4、仪器接口系统：仪器接口系统是指仪器内部所需要的接口技术。
它可以将
模拟处理器所生成的数据发送出去，以便查看、打印或存储。
二、气动量仪的原理
当气体连接到活塞上时，低压室和高压室之间会结成通道，使活塞从高压室室中拉伸出来，拉伸的程度由气体的流量决定。
然后模拟处理器会将活塞的变化变
成有用的电信号，此电信号会根据气流的流量大小变换而变化。
最后仪器接口系统会将电信号发送到显示屏，从而显示流量及其他相关数据。
总之，气动量仪的原理是通过调整气体流量和动态变化的活塞，产生有用的电信号，测量气体的流量。
将电信号发送到控制面板的显示屏上，实现气动量仪测量的目的。

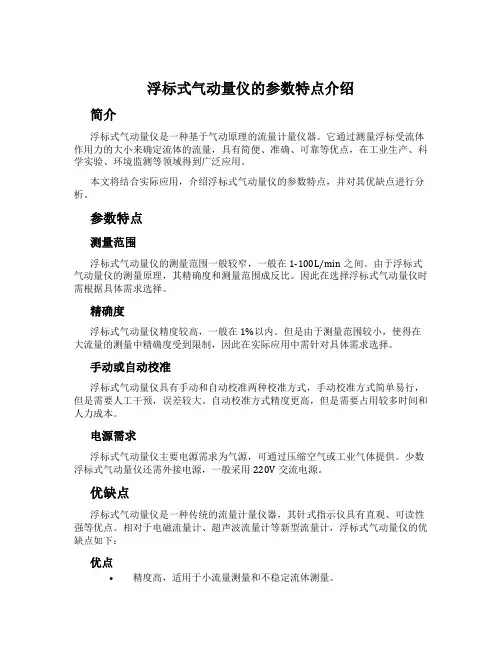

浮标式气动量仪的参数特点介绍简介浮标式气动量仪是一种基于气动原理的流量计量仪器。
它通过测量浮标受流体作用力的大小来确定流体的流量，具有简便、准确、可靠等优点，在工业生产、科学实验、环境监测等领域得到广泛应用。
本文将结合实际应用，介绍浮标式气动量仪的参数特点，并对其优缺点进行分析。
参数特点测量范围浮标式气动量仪的测量范围一般较窄，一般在1-100L/min之间。
由于浮标式气动量仪的测量原理，其精确度和测量范围成反比。
因此在选择浮标式气动量仪时需根据具体需求选择。
精确度浮标式气动量仪精度较高，一般在1%以内。
但是由于测量范围较小，使得在大流量的测量中精确度受到限制，因此在实际应用中需针对具体需求选择。
手动或自动校准浮标式气动量仪具有手动和自动校准两种校准方式，手动校准方式简单易行，但是需要人工干预，误差较大。
自动校准方式精度更高，但是需要占用较多时间和人力成本。
电源需求浮标式气动量仪主要电源需求为气源，可通过压缩空气或工业气体提供。
少数浮标式气动量仪还需外接电源，一般采用220V交流电源。
优缺点浮标式气动量仪是一种传统的流量计量仪器，其针式指示仪具有直观、可读性强等优点。
相对于电磁流量计、超声波流量计等新型流量计，浮标式气动量仪的优缺点如下：优点•精度高，适用于小流量测量和不稳定流体测量。
•结构简单，易于维护和清洗。
•操作简便，不需要专业技官能力。
缺点•测量范围窄，不适用于大流量测量。
•需人工干预，易受环境、操作等因素影响。
•读数可能受到光线干扰而出现误差。
结语浮标式气动量仪是一种可靠、基于传统气动原理的流量计量仪器。
虽然相对于新型流量计具有一定劣势，但在某些特定领域，如生物医药、化学实验等，仍然具有得天独厚的优势。
在选择浮标式气动量仪时需根据具体需求和特点进行选择。
气动量仪计量校准资料一、计量标准的工作原理及其组成工作原理：根据JJG356—2004《气动测量仪》气动测量仪是一种非接触式测量仪器，按其显示器的种类可分为浮标式气动测量仪和电子柱式气动测量仪。
浮标式气动测量仪是将被测长度尺寸的变化转换成锥度玻璃管内气体流量的变化，并由玻璃管内的浮标指示出被测尺寸；电子柱式气动测量仪是使用气动传感器将被测尺寸的变化，经气电转换器转化成电信号，由若干个发光管组成光柱显示测量结果。
气动测量仪与各种类型的气动传感器配合使用，能够进行多种测量工作，如用于检测工件的厚度、内径、外径、圆度、平行度等参数，还可用于多台拼合检测。
其组成有浮标、锥度玻璃管、刻度尺、进气阀、界限指针、放大倍数调整旋钮、零位调整旋钮、输出接头。
二、用的计量标准器及主要配套设备三、计量标准的主要技术指标气动量仪检定装置主要技术指标如下：测量范围：0～100mm测量总不确定度：U=1.3μm k=2 四、环境条件五、计量标准的量值溯源和传递框图1101012)(-∑-=i X X i 六、计量标准的测量重复性考核 标 准 偏 差 δ ＝ ＝0.6 μm根据测试不确定度U=1.3μm 。
10㎜处的标准差为0.6 μm ，故此计量标准的测量重复性符合要求。
为得到本计量标准测量重复性，取标称长度为10㎜的四等量块一块，在短时间内连续测量10次，测量结果如下：X =10.006 μm七、计量标准的稳定性考核八、测量不确定度评定一、浮标式气动测量仪示值误差测量结果不确定度的数学模型：Δi= L i -L s式中：Δi ——受检点的示值误差；L i ——受检点的测量读数值； L s ——受检点的标称值。
二、输入量的标准不确定度评定1、输入量l i 的标准不确定度u （L i ）评定输入量L i 的不确定度来源主要是气动量仪的测量重复性，可以通过连续测量得到测量列，采用A 类方法进行评定。
对一台单管浮标式气动量仪，测量范围80μm 选择10mm 点，得到测量列10.001,10.000,10.000,10.001,10.000,10.001,10.000,10.000,10.001,10.002mm 。
气动量仪原理气动量仪是一种长度测量工具，原理是比较测量法。
其测量方法是将长度信号转化为气体流量或压力信号，通过玻璃管浮标或电子柱光柱的形式显示。
这两种显示形式分别称为浮标式气动量仪和电子柱式气电量仪。
气动量仪与不同的气动测头搭配，可以实现多种参数的测量。
为满足工业4.0时代对智能化精密测量设备的要求，气电量仪在信号处理、信息分析方面有突出优势。
气动测量是通过空气流量和压力来测量工件尺寸大小的技术，空气的流量与尺寸间隙的大小具有一定的比例关系。
实现气动精密测量，需要感应被测工件尺寸变化，通常称之为测量头，也就是气动测量中的气测校。
气测校感应的气体流量或压力变化的信号交由量仪本体来处理并显示给用户。
气动测量是一种相对测量，是以上下标准件为基准来实现精密测量。
上下标准件的尺寸我们称为绝对尺寸，感应器计算获得的尺寸称为相对尺寸，绝对尺寸是测量结果保证的关键要素。
而在气动测量中的测量装置我们称之为气测校，包括气测头与上下标准键。
气测头实现尺寸测量的感应功能，上下标准件则提供了测量的基准。
浮标式气动量仪实质上是把被测量的尺寸变化转换为相应的空气流量变化的一种仪器，当压缩空气通过锥度玻璃管时，流量的变化使得浮标在玻璃管内的位置相应的变化，于是刻度尺上的变化量就可以直接读出被测尺寸的变化。
此时测得的结果为相对值，这也是配合公差中最重要的参数。
量仪的测量原理是通过孔为d的喷嘴端面与被测表面的间隙的空气流量Q与圆柱侧面积πds成函数关系：Q=f(πdS)。
当喷嘴孔径d固定不变时，流量Q只与间隙S成函数关系：Q=f(S)。
间隙S的变化意味着被测量尺寸的变化，如左图所示，当被测量尺寸H减少时，间隙S增加，流量Q随之增加，浮标位置上升；反之，则浮标位置下降，这样就可以由浮标和刻度尺直接读出被测尺寸。
由于通气孔与刻度尺的大小是固定的，浮标式气动量仪具有固定的倍率，常见的倍率大小有：2000倍、5000倍、10000倍等，对应于不同的分辨率，也就是对应于每个刻度值的大小。
气体浮子流量计原理气体浮子流量计是一种常用的流量计量设备，它的工作原理基于长安定律和容积法的原理。
下面，我们来详细介绍一下气体浮子流量计的工作原理和应用。
1. 工作原理气体浮子流量计主要由管体、浮子、固定器和传感器等部件组成。
当气体在流量计内部流过时，它会将浮子带动，并且浮子脱离固定器开始运动。
在气流的作用下，浮子向上运动，达到一个平衡状态，适当地置于一个流量计量位置，这使得它的浮力和重力相等。
然后，浮子位置被传感器检测，从而得到流量值。
基于理论预测，浮子的位置随流量的变化而变化，例如流量增加，浮子会向上移动，而相应地流量减少时，浮子会向下移动。
通过计算浮子位移的大小即可得到气体流量的测量值。
通常，浮子所处的位置以及周围的测量环境会产生一些噪声和干扰，但是这些因素都可以通过传感器的处理而自动补偿。
2. 应用气体浮子流量计的应用范围广泛，例如在化学工业、石油、天然气、冶金、空调、环保等行业都有广泛应用。
特别是在传感器的材料选择和处理上，一些气体浮子流量计可以测量各种气体，包括高温和高压气体，从而在工业过程中发挥了重要的作用。
除此之外，气体浮子流量计的优点还包括测量范围大，响应速度快，可靠性高，精度高，结构简单等。
但是，需要注意的是，在使用气体浮子流量计时，应根据具体测量环境选择正确的传感器，并严格遵守相关的安全操作规程，以保证安全性和可靠性。
总之，气体浮子流量计是一种常用且重要的流量计量设备，其基本原理是利用浮子的位置测量气体流量。
通过科学合理地选择传感器和处理方式，可以实现精确测量和广泛的使用范围，而这对于保证生产过程的稳定性和提高产品质量都具有重要意义。
浮标式气动量仪的工作原理及调整
浮标式气动量仪的工作原理及调整
浮标式气动量仪在国内外已使用了几十年，有效地应用于机械制造各行业，具有如下特点：结构简单;装配、调试、维修方便;倍率调整阀与调零阀处不易堵塞，易清洗.
浮标式气动量仪的工作原理：
浮标式气动量仪在国内外已使用了几十年，有效地应用于机械制造各行业，具有如下特点：结构简单;装配、调试、维修方便;倍率调整阀与调零阀处不易堵塞，易清洗;锥度玻璃管采用端面压装，密封可靠，装卸方便;浮标结构合理，稳定性好;除个别零件外，工艺性好，加工成本低等优点。
其缺点是多管量仪的各管之间存在相互干扰现象，不适用于自动测量。
内径和外径:气动量仪常被用于测量工件的孔内径和圆外径的尺寸或形状。
两喷嘴气动测头——具有两个相对的喷嘴孔，常用于测量孔的内径，而两喷嘴的气动塞规则主要用于测量外径。
平均值：多喷嘴均匀分布在一个圆面上的测量工具，可以为使用者完成平均值的测量。
这种测量工具主要用于薄壁元件或特
殊的圆表面元件，四个、六个或更多的喷嘴可以被使用，喷嘴数目将取决于测量工具的大小。
圆度:特殊圆表面：气动量仪能测量工件的圆度。
对于两点不圆的情况，一个常用的两喷嘴气动测头就可以了，如果是奇数圆，就必须根据圆奇数的数目相应的增加喷嘴的数量。
直线度：气动量仪另一个常用的地方是用于动态的测量孔的直线度或者弯曲度，在这样的测量中，一个特制的气动测头可以简单快捷的测量出被测工件内孔的直线度。
垂直度：测定一个工件的垂直度，例如测量某孔相对于某一表面的垂直度，可以通过在被测孔中移动一个具有“Z”字形的喷嘴的气动测头，根据背压的改变，测量出垂直度的变化。
锥度：锥度的变化可以通过两个不同喷嘴面直径的特殊测头被气动量仪轻易的测量到。
平面度：测量平面度，是通过使工件平贴在一个有着空气喷嘴的固定平面上移动实现的。
这样测量平面度快速、方便、简单而且准确。
槽宽：薄片状的测头能方便的测量出沟槽的尺寸，气动量仪不仅能测量出沟槽的宽度，还能测量出被测槽两侧面的平行度。
配合公差：对于两个有公差配合要求的工件，爱德蒙得电子柱分别显示孔的尺寸值、轴的尺寸值、和孔轴之间的间隙值。
