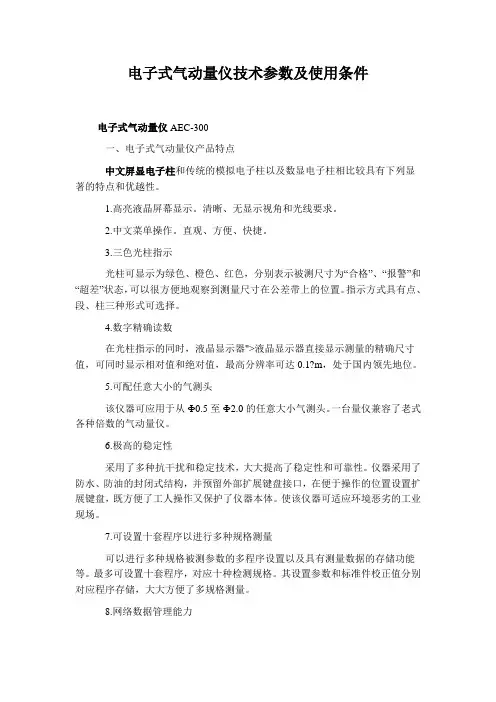

电子式气动量仪技术参数及使用条件电子式气动量仪AEC-300一、电子式气动量仪产品特点中文屏显电子柱和传统的模拟电子柱以及数显电子柱相比较具有下列显著的特点和优越性。

1.高亮液晶屏幕显示。

清晰、无显示视角和光线要求。

2.中文菜单操作。

直观、方便、快捷。

3.三色光柱指示光柱可显示为绿色、橙色、红色，分别表示被测尺寸为“合格”、“报警”和“超差”状态，可以很方便地观察到测量尺寸在公差带上的位置。

指示方式具有点、段、柱三种形式可选择。

4.数字精确读数在光柱指示的同时，液晶显示器">液晶显示器直接显示测量的精确尺寸值，可同时显示相对值和绝对值，最高分辨率可达0.1?m，处于国内领先地位。

5.可配任意大小的气测头该仪器可应用于从Ф0.5至Ф2.0的任意大小气测头。

一台量仪兼容了老式各种倍数的气动量仪。

6.极高的稳定性采用了多种抗干扰和稳定技术，大大提高了稳定性和可靠性。

仪器采用了防水、防油的封闭式结构，并预留外部扩展键盘接口，在便于操作的位置设置扩展键盘，既方便了工人操作又保护了仪器本体。

使该仪器可适应环境恶劣的工业现场。

7.可设置十套程序以进行多种规格测量可以进行多种规格被测参数的多程序设置以及具有测量数据的存储功能等。

最多可设置十套程序，对应十种检测规格。

其设置参数和标准件校正值分别对应程序存储，大大方便了多规格测量。

8.网络数据管理能力数据通讯功能可使现场多台量仪组成测控网络，通过服务器专用SPC管理软件采集并存储测量数据，形成SPC统计图表，实现网络化在线质量管理。

二、电子式气动量仪主要技术参数及使用条件1.规格型式及主要基本参数型号：AEC-300示值范围分辨率（μm/1只光管）初始间隙10（?m）0.125（?m）20（?m）0.230（?m）50（?m）0.540（?m）100（?m）1.050（?m）2.电子式气动量仪主要基本性能示值范围（?m）±5 ±10 ±25 ±50数显分辨率（?m）0.1 0.2 0.5 1.0示值总误差（?m）≦0.2 0.4 1.0 2.0示值变动性（?m）≦0.1 0.2 0.5 1.0外形尺寸56mm（宽）X498mm（高）X180mm（深）重量约2.8公斤注意：±25?m和±50?m两挡仅适用于Ф1.5mm及以上喷嘴体。

1.使用前点检使用前目测点检标准环规及测头无磕碰伤、无锈蚀等缺陷。

* 3.参数设定按【返回】键，使用上下左右键调整进入设置状态，根据测量需要及准备的标准环规依次设置量程、公差名义值、超差上下限、报警上下限、上下限标准件值（即标准环规示值）、峰值报警上下限（即圆度误差）、测量模式。

* 本气动量仪有记忆储存功能，一般情况下不需每次开机进行参数设定。

当进行参数设定后及校对标准件差异超出范围时，需要进行校正。

5.校正4.校对标准环规在测量状态下，将测头塞入标准环规，测头气嘴对齐环规标示线，测量绝对值读数与环规示值差异±0.0005。

若读数与示值超出范围，则需进行校正。

AEC300型电子式气动量仪操作指导书2.打开电源及气源①打开量仪背面的电源开关，电源指示灯被点亮。

②向右拨动气源开关，压缩空气进入空气净化器。

③检查空气净化器输出气压0.4~0.75MPa （输出气压为0.5MPa时最佳）。

环规标示线测量绝对值测量相对值编 制：审 核：批 准：* 异常处理使用过程中出现任何异常，应立即停止检测，有必要时关机，并及时通知当班现场工段长处理。

备注：本操作指导书针对检测拨叉孔径及圆度编写，其它产品检测操作略有不同。

7.测量圆度当工件正在进行测量孔径时（即测头塞入工件孔内），踩一下外接左踏板，转换为测量峰值（圆度）。

将工件旋转一周，系统自动记录检测到的最大值Max 和最小值Min ，并自动计算差值（即圆度）。

此时显示屏第一排显示的数据为峰值（圆度）。

8.关机①测量完毕，关闭量仪背面的电源开关，电源指示灯熄灭。

②向左拨动气源开关，关闭压缩空气进入空气净化器。

③清洁标准环规和测头，涂适量防锈油，将标准环规装入盒内并放置于远离腐蚀性物质及强磁场、电场及热源的地方。

6.测量孔径默认状态下，系统为测量孔径/外径尺寸。

若系统显示为测量峰值（圆度），踩一下外接右踏板即可转换为测量孔径/外径尺寸。

通过光柱显示器或显示屏测量绝对值右边的“OK ”或“NG ”显示，可以直观判定被测工件合格与否。

DZL-3D气电电子柱使用说明书惠州东精科技有限公司一、概述DZL-3D中文界面式气电电子柱测微仪（以下简称“电子柱”），是采用嵌入式单片机技术设计的数字化产品，具有以下特点：1、自动校正倍率，省去了人工反复繁琐的校正过程。

2、高亮液晶屏不限制显示视角，不限制使用场合光强度，适合各种生产环境。

3、中文菜单界面，直观、方便、快捷。

4、测量时，仪器根据预先设置参数以及测量结果，通过三色光柱的颜色变化（绿色、橙色、红色），直接指示出被测尺寸的“合格”、“报警”或“超差”状态，可以很方便地观察被测尺寸的偏差状态，判断被测工件是否合格。

5、在光柱指示的同时，液晶显示器直接显示被测尺寸的实际测量值，以及被测尺寸相对于公称尺寸的变化量（偏差），最高分辨率0.1µm。

6、适用于从Ф0.5至Ф2.0各种规格气测头，可替代各种倍率的浮标式气动量仪。

7、采用了多种抗干扰和稳定化技术，提高了测量稳定性和可靠性。

8、系统预留了十套程序空间，可预先设置十个被测尺寸的测量参数，包括：量程选择、公称尺寸及其上下限、报警界限、标准件尺寸值、内外尺寸选择等。

所有参数设置都具有掉电保存功能。

9、具有测量数据存储和查询功能。

10、“峰—峰值”测量功能：可结合测量装置,采用各种数学模型计算出同轴度、椭圆度、跳动、圆柱度、平面度、垂直度等形位误差。

11、下列功能可供用户另行选择定制。

输入输出信号功能：可以方便地组成控制系统。

数据通讯功能：多台量仪组成网络，通过专用软件形成SPC统计图表以实现在线质量管理。

数据打印输出功能（配置专用打印机及软件）。

还可以根据用户的特殊要求修改、补充产品功能。

12、当气测头磨损后，初始间隙变大，只要位置误差允许，再次调倍率和标准件校正后测量仍然正确，该特点延长了气测头的使用寿命。

二、主要技术参数及使用条件1、规格型号: DZL-3D2、主要基本参数3、主要基本性能注意：±25µm和±50µm两挡仅适用于Ф1.5mm及以上喷嘴体。

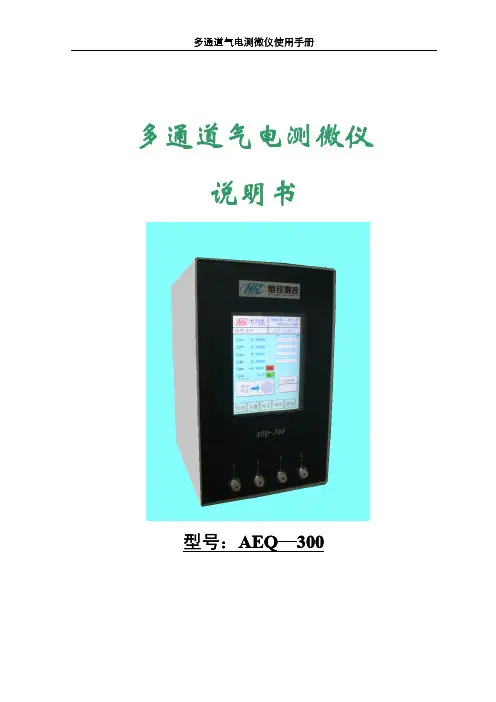

多通道气电测微仪说明书目录一、产品介绍及特点 (1)二、主要性能参数及使用条件 (1)三、产品安装说明 (2)四、功能操作说明 (3)五、常见故障及注意事项 (9)一、产品介绍及特点AEQ-300多通道气电测微仪的检测原理是：利用喷嘴体与被测工件之间微小间隙的变化会引起气体压力变化，再把气体压力变化转换为电压信号。

对模拟电信号量进行数据采集和数字处理，并采用了嵌入式单片机技术。

可直接显示1-4通道被测尺寸的绝对测量值。

根据预先设定的工件尺寸公差界限，用模拟光柱及颜色指示出被测工件合格与否，操作简便直观。

本产品采用TFT触摸屏,亮度高、寿命长，特别适合各种生产线环境的应用，制作了中文菜单操作界面,大大方便了操作和人机交互。

本产品可以进行多种规格被测参数的多程序设置，也具有分组功能，还具有测量数据的存储和查询功能等。

数据通讯功能可使现场多台量仪组成网络，通过专用软件形成SPC统计图表以实现现场在线质量管理等等。

还可以根据用户的特殊要求，修改和补充产品的功能，以满足不同应用场和的不同要求。

本产品为小量程高精度气电测微仪，配套固定的Φ1.0mm喷嘴体或等效为Φ1.0mm 的各式喷嘴体气测头，工作间隙为30—80µm。

分辨率可达0.1µm，应用于冷机、汽车发动机等行业的精密部件检测。

二、主要性能参数及使用条件1.规格型式型号：AEQ-300-22通道型AEQ-300-33通道型AEQ-300-44通道型2.主要基本性能◆分辨率：0.1µm；◆稳定性：≦0.2µm/每小时；◆工作间隙为30—80µm，中间段线性最好。

◆外形尺寸：170(宽)X278(高)X225（深）mm3.使用条件(1)电源：AC185～265V50HZ/60HZ(2)功耗：〈40W(3)环境温度：0～45℃，湿度：85%以下(5)气源：0.35-0.75MPa之洁净气源三、产品安装说明如图(1)所示1．电源开关2．电源插座3．RS232数据接口4．气压调整旋钮气压固定为0.2MPa已调整好并已锁固，请不要随意调整5．气压表6．气源进气管接头（配Φ6气管）7．触摸屏8．测量通道1（配Φ4气管）9．测量通道2（配Φ4气管）10．测量通道3（配Φ4气管）11．测量通道4（配Φ4气管）图（1）四、功能操作说明（一）、软件流程说明1、初次使用：①参数设置→②标准件校正→④测量2、正常使用：①标准件校正→②测量3、软件流程：（二）、选择规格程序：1.打开仪器电源，等待约2秒即进入选择规格程序界面，如图（2）所示，有十套程序可选择，规格程序名可在设置功能中进行设置，如没有提前设置将显示为空。

气动量仪使用方法步骤气动量仪如何操作气动量仪操作方法以气动量仪机械故障、造成原因及清除方式及其应用全过程需注意以下事宜：清洁气动阀门是保证气动量仪一切正常应用的最关键标准，因此应当在检仪所需过滤装置以前加上容积更大点的过滤系统，并常常加水和拆换、清理过虑元器件。

此外，还应留意气动阀门工作压力不必小于3kgf/cm2；防止将检仪放到太阳光照射的地区和溫度发生变化的地区；留意立刻拆换塑料软管；在关掉旁通阀后又再次开启时，运用标件再次审校一次零位和倍数；在检仪的合理量程范畴选择检仪；测针的精准明确测量空隙不可超过较大精准明确测量空隙。

气动量仪由气动式长短掌控器、指示仪（表）、空气过滤网和稳压电源等构成的尺寸测量专用工具。

应用气动量仪能够开展不触碰精准明确测量，精准明确测量高效率很高。

适用在批量生产中精准明确测量内、外规格，也可用以精准明确测量孔位和孔轴相互搭配空隙。

精准明确测量基本原理是较为测量方法。

其测量法是将长短数据信号转换为气旋数据信号，依据有标尺的玻璃试管内的浮标量程，称之为浮标式气动式检测仪；或依据气电转化器将气数据信号变换为电子信号由发光二极管构成的光束量程，称之为电子器件立柱式气动式检测仪。

气动量仪是一种可几台组装的检仪，它与不一样的气动式测针配搭，能够保持多种多样紧要参数的精准明确测量。

气动量仪由于其自身具有很多优势，因此在机械设备制造制造行业获得了普遍的运用。

气动式公称直径测针构造简易,很适合用以直径精准明确测量。

它能够精准明确测量直徑为 1.5mm的小圆孔。

气动量仪的量程范畴较小,一般为±20～±100μm。

按量程范畴不一样，普遍的分度值有0.5μm、1μm和2μm等几类。

容许偏差一般不超一个分度值。

气动量仪关键分成工作压力式和总流量式两大类。

以上内容，由国宇量仪厂家为您你供应，如需了解更多内容，可联系我司。

气动量仪的使用气动量仪在使用过程中需要常常调整倍率和零位。

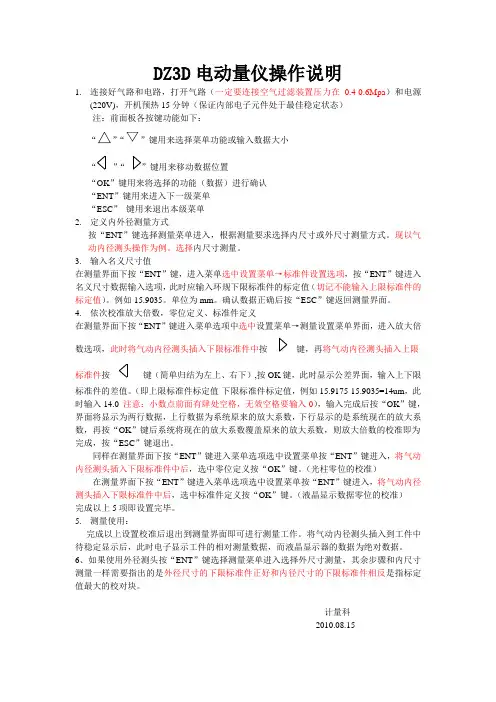

DZ3D电动量仪操作说明1.连接好气路和电路，打开气路（一定要连接空气过滤装置压力在0.4-0.6Mpa）和电源(220V)，开机预热15分钟（保证内部电子元件处于最佳稳定状态）注：前面板各按键功能如下：“△”“▽”键用来选择菜单功能或输入数据大小“”“”键用来移动数据位置“OK”键用来将选择的功能（数据）进行确认“ENT”键用来进入下一级菜单“ESC”键用来退出本级菜单2.定义内外径测量方式按“ENT”键选择测量菜单进入，根据测量要求选择内尺寸或外尺寸测量方式。

现以气动内径测头操作为例。

选择内尺寸测量。

3.输入名义尺寸值在测量界面下按“ENT”键，进入菜单选中设置菜单→标准件设置选项，按“ENT”键进入名义尺寸数据输入选项，此时应输入环规下限标准件的标定值（切记不能输入上限标准件的标定值）。

例如15.9035。

单位为mm。

确认数据正确后按“ESC”键返回测量界面。

4.依次校准放大倍数，零位定义、标准件定义在测量界面下按“ENT”键进入菜单选项中选中设置菜单→测量设置菜单界面，进入放大倍数选项，此时将气动内径测头插入下限标准件中按键，再将气动内径测头插入上限标准件按键（简单归结为左上、右下）,按OK键，此时显示公差界面，输入上下限标准件的差值。

（即上限标准件标定值-下限标准件标定值，例如15.9175-15.9035=14um，此时输入14.0 注意：小数点前面有肆处空格，无效空格要输入0），输入完成后按“OK”键，界面将显示为两行数据，上行数据为系统原来的放大系数，下行显示的是系统现在的放大系数，再按“OK”键后系统将现在的放大系数覆盖原来的放大系数，则放大倍数的校准即为完成，按“ESC”键退出。

同样在测量界面下按“ENT”键进入菜单选项选中设置菜单按“ENT”键进入，将气动内径测头插入下限标准件中后，选中零位定义按“OK”键。

（光柱零位的校准）在测量界面下按“ENT”键进入菜单选项选中设置菜单按“ENT”键进入，将气动内径测头插入下限标准件中后，选中标准件定义按“OK”键。

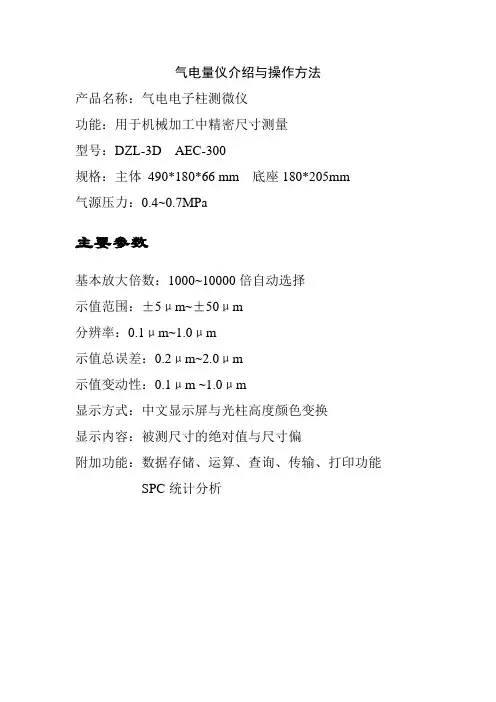

气电量仪介绍与操作方法
产品名称：气电电子柱测微仪
功能：用于机械加工中精密尺寸测量
型号：DZL-3D AEC-300
规格：主体490*180*66 mm 底座180*205mm
气源压力：0.4~0.7MPa
主要参数
基本放大倍数：1000~10000倍自动选择
示值范围：±5μm~±50μm
分辨率：0.1μm~1.0μm
示值总误差：0.2μm~2.0μm
示值变动性：0.1μm ~1.0μm
显示方式：中文显示屏与光柱高度颜色变换
显示内容：被测尺寸的绝对值与尺寸偏
附加功能：数据存储、运算、查询、传输、打印功能 SPC统计分析
操作方法
1、设置
进入设置界面，设置包括：程序序号、量程、公称尺寸、公差上下限、标准件上下限值，内外尺寸选择。

设置数据时按上下键设置数据，按左右键移动光标，按ENT进入下一步。

2、校正
打开气源，将气测头插入标准件，按ENT键显示OK即为已校正。

先进行下限校正，再进行上限校正。

3、测量
测量结果可显示绝对值和相对值，光柱的高度代表尺寸的大小，颜色代表超差情况。

红色超差、绿色合格、橙色报警。

按ENT键可将测量数据保存。

4、查询
可查询测量时保存的数据，在此功能菜单中可进行数据操作，如打印、上传到spc软件等。

5、极值
将测头插入工件后，按ENT键开始，转动工件，可进行工件椭圆度情况分析。

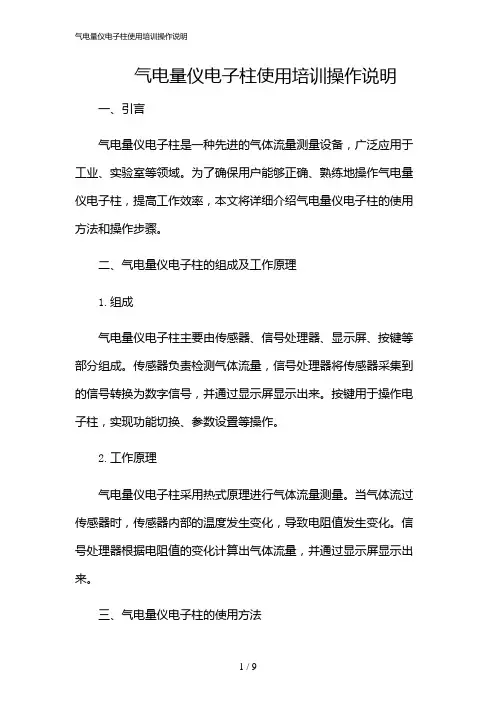

气电量仪电子柱使用培训操作说明一、引言气电量仪电子柱是一种先进的气体流量测量设备，广泛应用于工业、实验室等领域。

为了确保用户能够正确、熟练地操作气电量仪电子柱，提高工作效率，本文将详细介绍气电量仪电子柱的使用方法和操作步骤。

二、气电量仪电子柱的组成及工作原理1.组成气电量仪电子柱主要由传感器、信号处理器、显示屏、按键等部分组成。

传感器负责检测气体流量，信号处理器将传感器采集到的信号转换为数字信号，并通过显示屏显示出来。

按键用于操作电子柱，实现功能切换、参数设置等操作。

2.工作原理气电量仪电子柱采用热式原理进行气体流量测量。

当气体流过传感器时，传感器内部的温度发生变化，导致电阻值发生变化。

信号处理器根据电阻值的变化计算出气体流量，并通过显示屏显示出来。

三、气电量仪电子柱的使用方法1.准备工作（1）检查气电量仪电子柱的外观，确保无损坏、污染等现象。

（2）检查气电量仪电子柱的电源，确保电源电压符合设备要求。

（3）检查气电量仪电子柱的连接线，确保连接线完好无损。

2.操作步骤（1）开启气电量仪电子柱按电源键，开启气电量仪电子柱。

设备启动后，显示屏将显示当前气体流量。

（2）功能切换通过按键切换气电量仪电子柱的功能。

一般情况下，电子柱具有流量显示、累计流量、温度显示等功能。

（3）参数设置根据实际需求，设置气电量仪电子柱的相关参数。

如气体种类、测量范围、报警值等。

（4）气体流量测量将气源与气电量仪电子柱连接，待设备稳定后，显示屏将显示实时气体流量。

根据需要，可以切换显示累计流量、温度等参数。

（5）数据记录与输出气电量仪电子柱具有数据记录功能，可以记录一段时间内的气体流量数据。

根据需求，可以将数据输出至计算机或其他设备。

3.关闭气电量仪电子柱测量完毕后，按电源键关闭气电量仪电子柱。

设备关闭后，请断开气源与电子柱的连接。

四、注意事项1.气电量仪电子柱应避免长时间在高温、高湿、强腐蚀环境下使用。

2.气电量仪电子柱的传感器部分较为精密，应避免碰撞、敲击等操作。
