实验三经纬仪的认识与使用一、目的和要求（1）了解DJ6经纬仪的基本构造及各操作部件的名称和作用（2）练习DJ6经纬仪的对中、整平、瞄准与读数的方法，并掌握基本操作要领。
（3）要求对中误差小于3mm，整平误差小于一格。
二、仪器和工具每组借用：DJ6经纬仪1台，铁钉1根，斧1把，伞1把。
三、实验内容（1）认识DJ6经纬仪的构造和各操作部件的名称、作用和操作方法。
（2）练习经纬仪的安置、对中、调平。
（3）练习用望远镜来瞄准目标和用十字丝交点来精确照准目标。
（4）练习水平读盘的读数方法。
（5）初步练习水平角的计算方法。
四、实验方法与步骤1．安置经纬仪（1）在选定位置安置仪器前，认清、牢记经纬仪在仪器箱内安放的位置，以便实习完后仪器能按原样装箱。
（2）在地面上打木桩，桩顶钉一小钉或画十字作为测站点。
（3）松开三脚架，安置于测站上，高度应适中，架头大致水平，三脚架中心大致处于测站点正上方。
（4）取出经纬仪，置于架头上，一手紧握经纬仪支架，一只手将三脚架连接螺旋旋入经纬仪基座底部中心螺孔并拧紧。
2．认识经纬仪各操作部件的名称和作用（图1）1—望远镜制动螺旋；2—望远镜物镜；3—望远镜微动螺旋；4—水平制动螺旋；5—水平微动螺旋；6—脚螺旋；7—竖盘水准观察镜；8—竖盘水准管；9—瞄准器；10—物镜调焦环；11—望远镜目镜；12—度盘读数镜；13—竖盘水准管微动螺旋；14—光学对中器；15—圆水准器；16—基座；17—竖直度盘；18—度盘照明镜；19—管水准器；20—水平度盘位置变换轮；21—基座底板图1 DJ6光学经纬仪（1）照准部：由望远镜、竖盘、制动和微动螺旋、管水准器、读数显微镜与横轴等部分组成。
（2）度盘：由水平度盘、竖直度盘、度盘变换手轮或复测手柄组成。
（3）基座：由连接板、圆水准器和三个脚螺旋组成。
3．认识经纬仪的几个主要轴线及其相互关系（1）视准轴：望远镜的物镜光心与十字丝交点的连线。
视准轴应垂直于横轴。

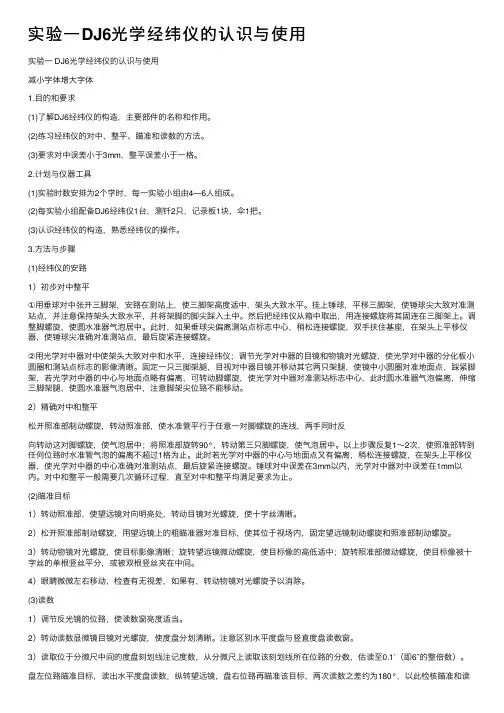

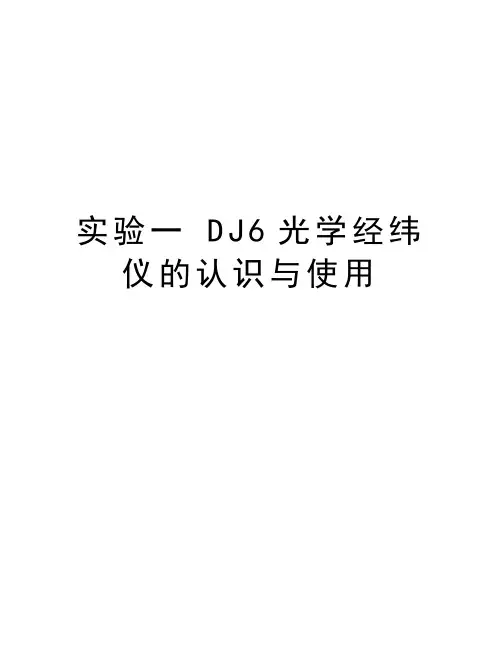

实验一D J6光学经纬仪的认识与使用实验一 DJ6光学经纬仪的认识与使用减小字体增大字体1.目的和要求(1)了解DJ6经纬仪的构造，主要部件的名称和作用。
(2)练习经纬仪的对中、整平、瞄准和读数的方法。
(3)要求对中误差小于3mm，整平误差小于一格。
2.计划与仪器工具(1)实验时数安排为2个学时，每一实验小组由4—6人组成。
(2)每实验小组配备DJ6经纬仪1台，测钎2只，记录板1块，伞1把。
(3)认识经纬仪的构造，熟悉经纬仪的操作。
3.方法与步骤(1)经纬仪的安置1）初步对中整平①用垂球对中张开三脚架，安置在测站上，使三脚架高度适中，架头大致水平。
挂上锤球，平移三脚架，使锤球尖大致对准测站点，并注意保持架头大致水平，并将架脚的脚尖踩入土中。
然后把经纬仪从箱中取出，用连接螺旋将其固连在三脚架上。
调整脚螺旋，使圆水准器气泡居中。
此时，如果垂球尖偏离测站点标志中心，稍松连接螺旋，双手扶住基座，在架头上平移仪器，使锤球尖准确对准测站点，最后旋紧连接螺旋。
②用光学对中器对中使架头大致对中和水平，连接经纬仪；调节光学对中器的目镜和物镜对光螺旋，使光学对中器的分化板小圆圈和测站点标志的影像清晰。
固定一只三脚架腿，目视对中器目镜并移动其它两只架腿，使镜中小圆圈对准地面点，踩紧脚架，若光学对中器的中心与地面点略有偏离，可转动脚螺旋，使光学对中器对准测站标志中心，此时圆水准器气泡偏离，伸缩三脚架腿，使圆水准器气泡居中，注意脚架尖位置不能移动。
2）精确对中和整平松开照准部制动螺旋，转动照准部，使水准管平行于任意一对脚螺旋的连线，两手同时反向转动这对脚螺旋，使气泡居中；将照准部旋转90°，转动第三只脚螺旋，使气泡居中。
以上步骤反复1～2次，使照准部转到任何位置时水准管气泡的偏离不超过1格为止。
此时若光学对中器的中心与地面点又有偏离，稍松连接螺旋，在架头上平移仪器，使光学对中器的中心准确对准测站点，最后旋紧连接螺旋。
实验⼀DJ6光学经纬仪的认识与使⽤实验⼀ DJ6光学经纬仪的认识与使⽤减⼩字体增⼤字体1.⽬的和要求(1)了解DJ6经纬仪的构造，主要部件的名称和作⽤。
(2)练习经纬仪的对中、整平、瞄准和读数的⽅法。
(3)要求对中误差⼩于3mm，整平误差⼩于⼀格。
2.计划与仪器⼯具(1)实验时数安排为2个学时，每⼀实验⼩组由4—6⼈组成。
(2)每实验⼩组配备DJ6经纬仪1台，测钎2只，记录板1块，伞1把。
(3)认识经纬仪的构造，熟悉经纬仪的操作。
3.⽅法与步骤(1)经纬仪的安臵1）初步对中整平①⽤垂球对中张开三脚架，安臵在测站上，使三脚架⾼度适中，架头⼤致⽔平。
挂上锤球，平移三脚架，使锤球尖⼤致对准测站点，并注意保持架头⼤致⽔平，并将架脚的脚尖踩⼊⼟中。
然后把经纬仪从箱中取出，⽤连接螺旋将其固连在三脚架上。
调整脚螺旋，使圆⽔准器⽓泡居中。
此时，如果垂球尖偏离测站点标志中⼼，稍松连接螺旋，双⼿扶住基座，在架头上平移仪器，使锤球尖准确对准测站点，最后旋紧连接螺旋。
②⽤光学对中器对中使架头⼤致对中和⽔平，连接经纬仪；调节光学对中器的⽬镜和物镜对光螺旋，使光学对中器的分化板⼩圆圈和测站点标志的影像清晰。
固定⼀只三脚架腿，⽬视对中器⽬镜并移动其它两只架腿，使镜中⼩圆圈对准地⾯点，踩紧脚架，若光学对中器的中⼼与地⾯点略有偏离，可转动脚螺旋，使光学对中器对准测站标志中⼼，此时圆⽔准器⽓泡偏离，伸缩三脚架腿，使圆⽔准器⽓泡居中，注意脚架尖位臵不能移动。
2）精确对中和整平松开照准部制动螺旋，转动照准部，使⽔准管平⾏于任意⼀对脚螺旋的连线，两⼿同时反向转动这对脚螺旋，使⽓泡居中；将照准部旋转90°，转动第三只脚螺旋，使⽓泡居中。
以上步骤反复1～2次，使照准部转到任何位臵时⽔准管⽓泡的偏离不超过1格为⽌。
此时若光学对中器的中⼼与地⾯点⼜有偏离，稍松连接螺旋，在架头上平移仪器，使光学对中器的中⼼准确对准测站点，最后旋紧连接螺旋。
《测量学》开放实验任务书实验五：电子经纬仪的认识和使用一、目的与要求1.了解经纬仪的基本构造、各主要部件的功能；2.掌握电子经纬仪正确的开机操作步骤、显示屏各符号的含义；3.掌握经纬仪对中、整平、照准和读数的方法；4.掌握水平角、竖直角的观测操作步骤。
二、计划与设备准备1.学时：2学时2.设备：苏一光DT205D电子经纬仪1台三角架1副记录板1块仪器说明书1本三、实验方法与步骤（1）经纬仪的初步认识（a）熟悉仪器的基本构造、各主要部件的名称和功能；（b）认识电子经纬仪显示屏各符号的含义，练习仪器的开机步骤：电源开关、设置竖角零指标。
（2）仪器对中（垂球对中、光学对中）和整平（粗平、精平）练习在地面上选择坚固平坦的区域，用记号笔在地面上画“十字”符号，十字线交点作为测站中心点。
（a）垂球对中（对中误差要求小于3mm）：粗对中和粗平先将三脚架安置在测站点上，三角架头面大致水平，用垂球粗略对中后，踩紧三脚架，然后用连接螺旋将仪器固定在三脚架上。
精对中若偏离测站点较多时，将三脚架平行移动；若偏离较少，可将连接螺旋松开，在架头上移动仪器使垂球尖准确对准测站中心点，再将连接螺旋旋紧。
精平使照准部水准管与任意两个脚螺旋连线平行，两手以相反方向同时旋转两个脚螺旋，使水准管气泡居中（气泡移动方向与左手大拇指移动方向一致）。
再将照准部旋转90°，调节第三个脚螺旋使水准管气泡居中。
反复以上操作，至气泡在任何方向居中；反复精对中和精平如有必要，重复上述“精对中”、“精平”两步骤，直至仪器做到“既对中又水平”。
（b）光学对中（对中误差要求小于1mm）：改用光学对中器代替垂球，按照“垂球对中”的步骤进行光学对中练习。
（3）瞄准目标练习：松开照准部和望远镜的制动螺旋，用瞄准器粗略瞄准目标，拧紧制动螺旋。
调节目镜对光螺旋，看清十字丝，再转动物镜对光螺旋，使目标影像清晰，转动水平微动和竖直微动螺旋，用十字丝精确瞄准目标，并消除视差。
dj6光学经纬仪的认识与使用实验报告(一)介绍DJ6光学经纬仪是一种测量地球表面上某一点的地理坐标的仪器，适用于各种测量工作，并可精确地求出该点的地理坐标。
原理DJ6光学经纬仪主要由望远镜、经纬仪、三角支架、刻度盘等部件组成。
根据測站及望车点之间的距离，以及两点间的角度测量，來计算出该点的坐标。
使用方法1.确认仪器完好无损。
2.放置三角支架並將经纬仪黏着于上面。
3.将三角支架与望远镜放置在测量区域并确保水平。
4.通过刻度盘调整望远镜的方向及倾斜角度。
5.通过望远镜观测杆塔、三角高架或其他地标来测量点的经纬度。
实验结果我们在实验过程中，使用DJ6光学经纬仪测量了一处点的经纬度坐标，并与GPS测量结果进行了对比。
实验表明，DJ6光学经纬仪的精度和稳定性均非常出色，且效果与GPS相当。
总结DJ6光学经纬仪是一种非常可靠的测量工具，可用于各类测量工作，特别是在地理环境较为恶劣的情况下，更能体现其优越性和实用性。
我们应该认真掌握其使用方法，以便在我们的实际工作中更好地应用它。
使用注意事项1.在使用DJ6光学经纬仪之前，务必校准仪器，确保准确性。
2.架设三角架时，要注意仪器的稳定性和水平度。
3.望远镜的调整应在充足的光线下进行，以获得更好的观测效果。
4.在使用中应避免仪器受到震动和强烈的风力影响。
5.镜头和刻度盘的表面应保持清洁，避免影响观测效果。
结论DJ6光学经纬仪是一种极其实用且精确的测量工具。
在远程地区、恶劣天气条件下，使用光学经纬仪可以获得更准确的地理坐标，也可以避免因GPS信号不稳定而导致信息不准确的问题。
我们应该在实际工作中积极推广使用DJ6光学经纬仪来提高我们的工作效率和准确性。

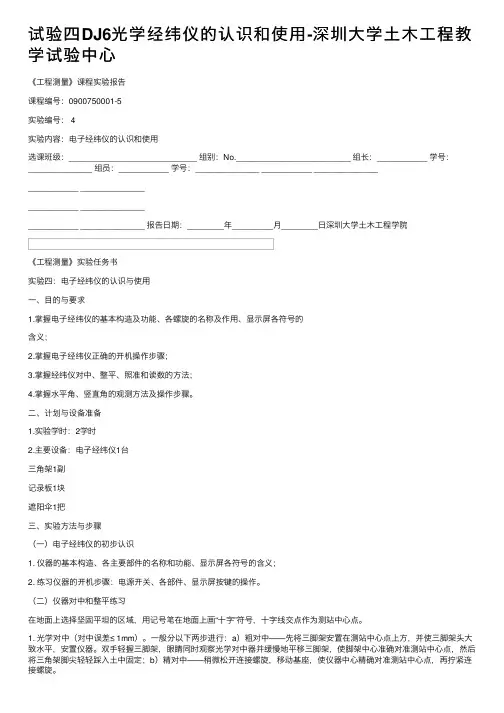

试验四DJ6光学经纬仪的认识和使⽤-深圳⼤学⼟⽊⼯程教学试验中⼼《⼯程测量》课程实验报告课程编号：0900750001-5实验编号： 4实验内容：电⼦经纬仪的认识和使⽤选课班级：____________________________ 组别：No._________________________ 组长：___________ 学号：______________ 组员：___________ 学号：______________ ___________ _________________________ _________________________ _________________________ ______________ 报告⽇期：________年_________⽉________⽇深圳⼤学⼟⽊⼯程学院《⼯程测量》实验任务书实验四：电⼦经纬仪的认识与使⽤⼀、⽬的与要求1.掌握电⼦经纬仪的基本构造及功能、各螺旋的名称及作⽤、显⽰屏各符号的含义；2.掌握电⼦经纬仪正确的开机操作步骤；3.掌握经纬仪对中、整平、照准和读数的⽅法；4.掌握⽔平⾓、竖直⾓的观测⽅法及操作步骤。
⼆、计划与设备准备1.实验学时：2学时2.主要设备：电⼦经纬仪1台三⾓架1副记录板1块遮阳伞1把三、实验⽅法与步骤（⼀）电⼦经纬仪的初步认识1. 仪器的基本构造、各主要部件的名称和功能、显⽰屏各符号的含义；2. 练习仪器的开机步骤：电源开关、各部件、显⽰屏按键的操作。
（⼆）仪器对中和整平练习在地⾯上选择坚固平坦的区域，⽤记号笔在地⾯上画“⼗字”符号，⼗字线交点作为测站中⼼点。
1. 光学对中（对中误差≤ 1mm）。
⼀般分以下两步进⾏：a）粗对中——先将三脚架安置在测站中⼼点上⽅，并使三脚架头⼤致⽔平，安置仪器。
双⼿轻握三脚架，眼睛同时观察光学对中器并缓慢地平移三脚架，使脚架中⼼准确对准测站中⼼点，然后将三⾓架脚尖轻轻踩⼊⼟中固定；b）精对中——稍微松开连接螺旋，移动基座，使仪器中⼼精确对准测站中⼼点，再拧紧连接螺旋。
经纬仪的认识与使用实验报告一、实验目的1、了解经纬仪的构造和工作原理。
2、掌握经纬仪的使用方法，包括对中、整平、瞄准、读数等操作。
3、能够使用经纬仪进行水平角和竖直角的测量。
二、实验仪器本次实验所使用的仪器为 DJ6 型光学经纬仪，其主要由照准部、水平度盘和基座三大部分组成。
照准部包括望远镜、竖直度盘、水准管、读数显微镜等；水平度盘用于测量水平角；基座用于支撑整个仪器并使其稳定。
三、实验原理1、水平角测量原理水平角是指地面上两条相交直线在水平面上的投影所夹的角度。
经纬仪测量水平角的原理是通过测量两条直线在水平度盘上的读数之差来计算水平角。
2、竖直角测量原理竖直角是指在同一竖直面内，视线与水平线之间的夹角。
经纬仪测量竖直角的原理是通过测量视线在竖直度盘上的读数与起始读数之差来计算竖直角。
四、实验步骤1、安置仪器（1）将经纬仪安置在测站点上，对中是使仪器中心与测站点位于同一铅垂线上。
可以通过移动三脚架的腿来大致对中，然后使用脚螺旋进行精确对中。
（2）整平是使仪器的竖轴处于铅垂位置，水平度盘处于水平位置。
首先调整三脚架的高度，使圆水准器气泡居中，然后调整脚螺旋使水准管气泡居中。
2、瞄准目标（1）松开望远镜制动螺旋，将望远镜瞄准目标，然后拧紧制动螺旋。
（2）通过望远镜的目镜和调焦螺旋，使目标清晰成像。
（3）转动水平微动螺旋和竖直微动螺旋，使十字丝准确瞄准目标。
3、读数（1）打开反光镜，调整其位置，使读数窗内亮度适中。
（2）看清水平度盘和竖直度盘的读数，并记录下来。
4、测量水平角（1）在测站点上安置好经纬仪，选择两个目标点 A 和 B。
（2）先瞄准 A 点，读取水平度盘读数 a₁。
（3）再瞄准 B 点，读取水平度盘读数 b₁。
（4）水平角β ＝ b₁ a₁5、测量竖直角（1）在测站点上安置好经纬仪，瞄准目标点。
（2）读取竖直度盘的读数。
（3）根据竖直角的计算公式计算竖直角。
五、实验数据记录与处理1、水平角测量数据｜测回|目标 A 读数|目标 B 读数|水平角|｜｜｜｜｜｜1|＿____|＿____|＿____|｜2|＿____|＿____|＿____|｜3|＿____|＿____|＿____|2、竖直角测量数据｜目标|竖直度盘读数|竖直角|｜｜｜｜｜C|＿____|＿____|｜D|＿____|＿____|对测量数据进行处理，计算平均值和误差。
《建筑工程测量》课程实验报告实训内容：实训二经纬仪的认识与使用专业班级：____________________________组长：___________组员：______________________ _________________________ _________________________ _________________________ ______________报告日期：________年_________月________日实训二一、光学经纬仪的认识与使用实验性质：验证性实验，实验时数安排为1 2学时。
目的和要求：⑴了解DJ6光学经纬仪的基本构造，以及主要部件的名称与作用。
⑵掌握经纬仪的安置方法，学会使用光学经纬仪。
仪器和工具：1.DJ6光学经纬仪1台、、测伞1把（可有可无）。
2.自备：铅笔、计算器、记录板1块。
方法步骤：（一）光学经纬仪⑴仪器讲解。
⑵安置仪器。
各小组在给定的测站点上架设仪器（从箱中取经纬仪时，应注意仪器的装箱位置，以便用后装箱）。
在测站点上撑开三脚架，高度应适中，架头应大致水平；然后把经纬仪安放到三脚架的架头上。
安放仪器时，一手扶住仪器，一手旋转位于架头底部的连接螺旋，使连接螺旋穿入经纬仪基座压板螺孔，并旋紧螺旋。
⑶认识仪器。
对照实物正确说出仪器的组成部分、各螺旋的名称及作用。
⑷对中。
对中有垂球对中和光学对中器对中两种方法。
方法一：垂球对中①在架头底部的连接螺旋的小挂钩上挂上垂球。
②平移三脚架，使垂球尖大致对准地面上的测站点，并注意使架头大致水平，踩紧三脚架。
③稍松底座下的连接螺旋，在架头上平移仪器，使垂球尖精确对准测站点(对中误差应小于等于3 mm)，最后旋紧连接螺旋。
方法二：光学对中器对中（实训主要对中）①将仪器中心大致对准地面测站点。
②通过旋转光学对中器的目镜调焦螺旋，使分划板对中圈清晰；通过推、拉光学对中器的镜管进行对光，使对中圈和地面测站点标志都清晰显示。
实验一 DJ6光学经纬仪的认识及使用1. 目的1）认识DJ6光学经纬仪的基本结构及主要部件的名称和作用。
2）掌握DJ6光学经纬仪的基本操作和读数方法。
2. 组织每组2人。
3. 学时课内2学时。
4. 仪器及用具每组借DJ6光学经纬仪1台。
5. 实验步骤提要1）认识DJ6光学经纬仪的各操作部件，掌握使用方法。
2）学会用脚螺旋及水准管整平仪器。
3）在一个指定点上，练习用光学对中器对中、整平经纬仪的方法。
4）练习用望远镜精确瞄准目标。
掌握正确调焦方法，消除视差。
5）学会DJ6光学经纬仪的读数方法。
读数记录于“读数记录表”中。
6）练习配置水平度盘的方法。
6．注意事项1）实验课前要认真阅读《数字测图原理与方法》教材中有关内容。
2）将经纬仪由箱中取出并安放到三脚架上时，必须是一只手拿住经纬仪的一个支架，另一只手托住基座的底部，并立即旋紧中心连接螺旋，严防仪器从脚架上掉下摔坏。
3）安置经纬仪时，应使三脚架架头大致水平，以便能较快地完成对中、整平操作。
4）操作仪器时，应用力均匀。
转动照准部或望远镜，要先松开制动螺旋，切不可强行转动仪器。
旋紧制动螺旋时用力要适度，不宜过紧。
微动螺旋、脚螺旋均有一定调节范围，宜使用中间部分。
5）在三脚架架头上移动经纬仪完成对中后，要立即旋紧中心连接螺旋。
6）使用带分微尺读数装置的DJ6光学经纬仪，读数时应估读到0.1′，即6″，故读数的秒值部分应是6″的整倍数。
7．上交资料上交水平度盘读数记录表实验二方向法观测水平角1.目的掌握用DJ6光学经纬仪按方向观测法测水平角的方法及记录、计算方法，了解各项限差。
2.组织每组2人。
在一个测站上，一人观测一人记录。
3.学时数课内2学时，课外2学时。
4.仪器及用具每组借J6经纬仪l台，记录板1块，测伞1把。
5.实验步骤提要在一个测站上对4个目标作两测回的方向法观测。
1）一测回操作顺序为：上半测回，盘左，零方向水平度盘读数应配置在比0°稍大的读数处，从零方向开始，顺时针依次照准各目标，读数，归零并计算归零差。

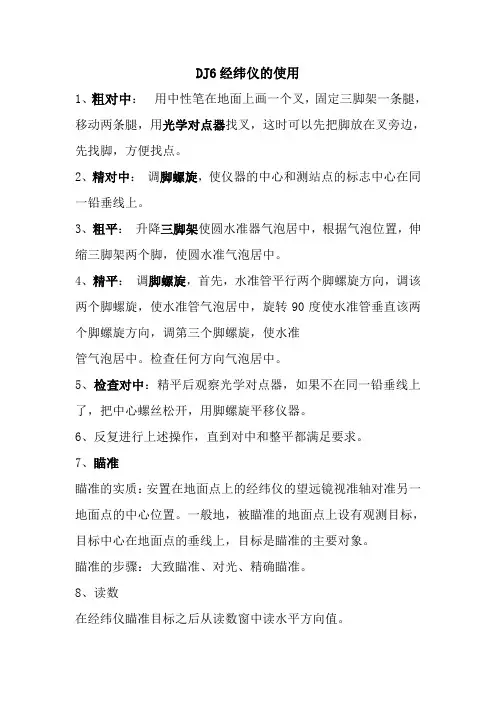

DJ6经纬仪的使用1、粗对中：用中性笔在地面上画一个叉，固定三脚架一条腿，移动两条腿，用光学对点器找叉，这时可以先把脚放在叉旁边，先找脚，方便找点。
2、精对中：调脚螺旋，使仪器的中心和测站点的标志中心在同一铅垂线上。
3、粗平：升降三脚架使圆水准器气泡居中，根据气泡位置，伸缩三脚架两个脚，使圆水准气泡居中。
4、精平：调脚螺旋，首先，水准管平行两个脚螺旋方向，调该两个脚螺旋，使水准管气泡居中，旋转90度使水准管垂直该两个脚螺旋方向，调第三个脚螺旋，使水准管气泡居中。
检查任何方向气泡居中。
5、检查对中：精平后观察光学对点器，如果不在同一铅垂线上了，把中心螺丝松开，用脚螺旋平移仪器。
6、反复进行上述操作，直到对中和整平都满足要求。
7、瞄准瞄准的实质：安置在地面点上的经纬仪的望远镜视准轴对准另一地面点的中心位置。
一般地，被瞄准的地面点上设有观测目标，目标中心在地面点的垂线上，目标是瞄准的主要对象。
瞄准的步骤：大致瞄准、对光、精确瞄准。
8、读数在经纬仪瞄准目标之后从读数窗中读水平方向值。
读数与记录有呼有应，有错即纠。
纠错的原则“只能划改，不能涂改”。
最后的读数值应化为度、分、秒的单位。
9、水平角观测注意事项1.仪器高度要和观测者的身高相适应；三脚架要踩实，仪器与脚架连接要牢固，操作仪器时不要用手扶三脚架；转动照准部和望远镜之前，应先松开制动螺旋，使用各种螺旋时用力要轻。
2.精确对中，特别是对短边测角，对中要求应更严格。
3.当观测目标间高低相差较大时，更应注意仪器整平。
4.照准标志要竖直，尽可能用十字丝交点瞄准标杆或测钎底部。
实训二__光学经纬仪的认识与使用《建筑工程测量》课程实验报告实训内容：实训二经纬仪的认识与使用专业班级：____________________________组长：___________组员：______________________ _________________________ _________________________ _________________________ ______________报告日期：________年_________月________日实训二一、光学经纬仪的认识与使用实验性质：验证性实验，实验时数安排为1 2学时。
目的和要求：⑴了解DJ6光学经纬仪的基本构造，以及主要部件的名称与作用。
⑵掌握经纬仪的安置方法，学会使用光学经纬仪。
仪器和工具：1.DJ6光学经纬仪1台、、测伞1把（可有可无）。
2.自备：铅笔、计算器、记录板1块。
方法步骤：（一）光学经纬仪⑴仪器讲解。
⑵安置仪器。
各小组在给定的测站点上架设仪器（从箱中取经纬仪时，应注意仪器的装箱位置，以便用后装箱）。
在测站点上撑开三脚架，高度应适中，架头应大致水平；然后把经纬仪安放到三脚架的架头上。
安放仪器时，一手扶住仪器，一手旋转位于架头底部的连接螺旋，使连接螺旋穿入经纬仪基座压板螺孔，并旋紧螺旋。
⑶认识仪器。
对照实物正确说出仪器的组成部分、各螺旋的名称及作用。
⑷对中。
对中有垂球对中和光学对中器对中两种方法。
方法一：垂球对中①在架头底部的连接螺旋的小挂钩上挂上垂球。
②平移三脚架，使垂球尖大致对准地面上的测站点，并注意使架头大致水平，踩紧三脚架。
③稍松底座下的连接螺旋，在架头上平移仪器，使垂球尖精确对准测站点(对中误差应小于等于3 mm)，最后旋紧连接螺旋。
方法二：光学对中器对中（实训主要对中）①将仪器中心大致对准地面测站点。
②通过旋转光学对中器的目镜调焦螺旋，使分划板对中圈清晰；通过推、拉光学对中器的镜管进行对光，使对中圈和地面测站点标志都清晰显示。
实验四经纬仪的认识与使用一、实验目的（1）了解DJ6型光学经纬仪的构造，并学会其使用方法。
（2）练习DJ6型光学经纬仪对中、整平、调焦和照准、读数及置数等基本操作。
二、实验器具经纬仪、测钎、记录板。
三、实验内容(1)了解经纬仪各部分构造及作用。
(2)练习经纬仪的对中、整平、瞄准和读数。
四、实验要求(1)每人安置仪器(对中、整平)于测站上，瞄准左、右目标，读出水干度盘读数。
然后重新安置仪器于同一测站上，重复观测。
算出每次角值，求出角值之差。
(2)用盘左位置观测。
(3)对中误差应小于3mm。
(4)目标瞄准测钎最下部。
五、实验步骤1、安置经纬仪打开三脚架，将其支在地面上，并使高度适当，目估使架头大致水平，检查脚架腿是否安置稳固，脚架伸缩螺旋是否拧紧，然后打开仪器箱取出经纬仪，置于三脚架头上并用连接螺旋将仪器牢固地固连在三脚架头上。
了解经纬仪各部分构造及作用。
2、练习经纬仪的对中、整平、瞄准和读数。
对中时，可先用垂球大致对中，概略整平仪器后取下垂球，再调节对中器的目镜，松开仪器与三脚架间的连接螺旋，两手扶住仪器基座，在架头上平移仪器，使分划板上小圆圈中心与测站点重合，固定中心连接螺旋。
平移仪器，整平可能受到影响，需要重新整平，整平后光学对中器的分划圆中心可能会偏离测站点，需要重新对中。
因此，这两项工作需要反复进行，直到对中和整平都满足要求为止。
整平时，先转动仪器的照准部，使照准部水准管平行于任意一对脚螺旋的连线，然后用两手同时以相反方向转动该两脚螺旋，使水准管气泡居中，注意气泡移动方向与左手大拇指移动方向一致；再将照准部转动90°使水准管垂直于原两脚螺旋的连线，转动另一脚螺旋，使水准管气泡居中。
如此重复进行，直到在这两个方向气泡都居中为止。
居中误差一般不得大于一格。
3、测量两个方向间的水平角。
六、观测记录经纬仪认识和使用记录表仪器型号：观测者：_____年______月______日天气：记录者：测站目标竖盘位置水平度盘读数角值角值之差备注°′″°′″′″。
江苏省职业学校理论课程教师教案本（20 —20 学年第学期）专业名称造价课程名称建筑工程测量授课教师学校南京工程高等职业学校授课主要内容或板书设计课间实验：DJ6级光学经纬仪的认识与技术操作一、目的和要求1．认识经纬仪的一般构造。
2．熟悉经纬仪的技术操作方法。
3．熟悉用水平度盘变换钮或复测扳手设置水平度盘读数。
二、计划和设备（1）实验时数安排为4学时。
实验小组由3～4人组成，1人操作仪器，1人记录。
（2）每组的实验设备为DJ6经纬仪1台，记录板1块。
三、方法和步骤1．由指导教师讲解经纬仪的构造及技术操作方法。
2．学生自己熟悉经纬仪各螺旋的功能。
3．练习安置经纬仪。
经纬仪的安置包括对中和整平两项内容。
(1) 对中：对中是把经纬仪水平度盘的中心安置在所测角的顶点铅垂线上。
方法是先将三角架安置在测站点上，架头大致水平，用垂球概略对中后，踏牢三脚架，然后用连接螺旋将仪器固定在三脚架上。
此时，若偏离测站点较大，则须将三脚架作平行移动，若偏离较小，可将连接螺旋放松，在三脚架头上移动仪器基座使垂球尖准确地对准测站点，然后再旋紧连接螺旋。
如果使用带有光学对点器的仪器，对中时可通过光学对点器进行对中。
采用光学对点器对中的做法是：将仪器置于测站点上，使架头大致水平，三个脚螺旋的高度适中，光学对点器大致在测站点铅垂线上。
转动对点器目镜看清分划板中心圈(十字丝)，再拉动或旋转目镜，使测站点影像清晰。
若中心圈(十字丝)与测站点相距较远，则应平移脚架，而后旋转脚螺旋，使测站点与中心圈(十字丝)重合。
伸缩架腿，粗略整平圆水准器，再用脚螺旋使圆水准气泡居中。
这时可移动基座精确对中，最后拧紧连接螺旋。
(2) 整平：整平是使水平度盘处于水平位置，仪器竖轴铅直。
整平的方法是：①使照准部水准管与任意两个脚螺旋连线平行，如图2-6a)所示，两手以相反方向同时旋转①、②两脚螺旋，使水准管气泡居中。
②将照准部平转90︒(有些仪器上装有两个水准管，则可以不转)，如图2-6b)所示，再用另一个脚螺旋③使水准管气泡居中。
项目三DJ6经纬仪的认识与使用项目实施步骤及要求：一、仪器DJ6光学经纬仪1台，三脚架1副、测钎2支，记录板1块。
二、实验内容及方法1、认识仪器：对照课本第34-35页经纬仪图和各部件介绍，找到实物相应的部件，说明名称及作用。
2、仪器的使用（1）对中整平①安好三脚架。
②装上仪器，旋紧连接螺旋，在连接螺旋下方挂一垂球。
固定一个架腿，手执另两个脚腿前后左右移动，使垂球尖基本对准测站，误差在1cm以内。
眼睛从光学对中器中寻找地面标志，让光学对中器视窗中的小圆圈中心对准地面标志中心。
然后踩紧三脚架腿。
③粗平：伸缩三脚架的脚腿，使经纬仪基座上的圆水准器气泡居中。
④精平：转动照准部，使照准部水准管与一对脚螺旋连线相平行，同时均匀相对（或相反）方向旋动脚螺旋，使水准管气泡居中（气泡移动方向与左手拇指移动方向一致），将照准部旋转90°，按左手拇指规则旋转第三只脚螺旋，使气泡居中。
使水准管气泡在任何位置不偏离1格为准。
⑤若对中有偏离，可略微松开连接螺旋，平移基座，使之对中后，再旋紧连接螺旋。
⑥精平（同④）。
⑦重复⑤－⑥，直至满足要求为止。
（2）瞄准目标①将望远镜对向明亮背景调焦至无穷远，调目镜使十字丝清晰。
②松开照准部水平制动螺旋，用望远镜上的瞄准器对准目标（测钎），使之位于望远镜视场内，旋紧望远镜制动螺旋和水平制动螺旋。
③物镜调焦使目标成像清晰。
④消除视差。
⑤旋转望远镜微动螺旋及旋转水平微动螺旋，使十字丝纵丝精确照准目标的下部。
（3）读数①调整度盘照明镜的位置，使读数窗口亮度适当。
②调整读数显微镜目镜，使度盘分划线清晰。
③分清读数窗口，标明H或－的为水平度盘读数，标明V或⊥的为垂直度盘读数。
度盘分微尺将相当于1°的宽度分为60格，每格对应1′，估读至0.1′（6″）。
项目四水平角测量（测回法）项目实施步骤及要求：一、仪器、工具： DJ6级经纬仪1台，三脚架1副，测钎2支，记录板1块。
二、、实验内容及方法1、在地面上选定一点C，再选择A、B两点（测钎或高楼上避雷针）。
实验三光学经纬仪的认识与使用一、实验性质验证性实验，实验时数安排为1 2学时。
二、目的和要求⑴了解DJ6光学经纬仪的基本构造，以及主要部件的名称与作用。
⑵掌握经纬仪的安置方法，学会使用光学经纬仪。
三、仪器和工具1.DJ6光学经纬仪（或DT5电子经纬仪）1台、记录板1块、测伞1把。
2.自备：铅笔、计算器。
四、方法步骤（一）光学经纬仪⑴仪器讲解。
⑵安置仪器。
各小组在给定的测站点上架设仪器（从箱中取经纬仪时，应注意仪器的装箱位置，以便用后装箱）。
在测站点上撑开三脚架，高度应适中，架头应大致水平；然后把经纬仪安放到三脚架的架头上。
安放仪器时，一手扶住仪器，一手旋转位于架头底部的连接螺旋，使连接螺旋穿入经纬仪基座压板螺孔，并旋紧螺旋。
⑶认识仪器。
对照实物正确说出仪器的组成部分、各螺旋的名称及作用。
⑷对中。
对中有垂球对中和光学对中器对中两种方法。
方法一：垂球对中①在架头底部的连接螺旋的小挂钩上挂上垂球。
②平移三脚架，使垂球尖大致对准地面上的测站点，并注意使架头大致水平，踩紧三脚架。
③稍松底座下的连接螺旋，在架头上平移仪器，使垂球尖精确对准测站点(对中误差应小于等于3 mm)，最后旋紧连接螺旋。
方法二：光学对中器对中①将仪器中心大致对准地面测站点。
②通过旋转光学对中器的目镜调焦螺旋，使分划板对中圈清晰；通过推、拉光学对中器的镜管进行对光，使对中圈和地面测站点标志都清晰显示。
③移动脚架或在架头上平移仪器，使地面测站点标志位于对中圈内。
④逐一松开三脚架架腿制动螺旋并利用伸缩架腿（架脚点不得移位）使圆水准器气泡居中，大致整平仪器。
⑤用脚螺旋使照准部水准管气泡居中，整平仪器。
⑥检查对中器中地面测站点是否偏离分划板对中圈。
若发生偏离，则松开底座下的连接螺旋，在架头上轻轻平移仪器，使地面测站点回到对中器分划板刻对中圈内。
⑦检查照准部水准管气泡是否居中。
若气泡发生偏离，需再次整平，即重复前面过程，最后旋紧连接螺旋。
（按方法二对中仪器后，可直接进入步骤6）⑸整平。
任务4 DJ6光学经纬仪的认识与使用
一、目的与要求
1．了解DJ6光学经纬仪各主要构件的名称和作用。
2．练习经纬仪对中、整平、瞄准和读数的方法，掌握基本操作要领。
3．要求对中误差小于3mm，整平误差小于一格。
二、计划与仪器工具
1．实训课时安排2学时，实训小组由4人组成。
2．实训设备为DJ6光学经纬仪1台。
3．在实验场地每组打一木桩，桩顶钉一小钉或划十字为测站点，周围布置一个目标点供瞄准，读数用。
4．认识经纬仪的构造，熟悉经纬仪的操作，经老师检查操作过程后，每人上交一份实验报告。
三、方法与步骤
1．经纬仪的安置
⑴松开三脚架，安置于测站点上。
高度适中，架头大致水平。
踩紧三脚架。
⑵打开仪器箱，双手握住仪器支架，将仪器取出至于架头上，一手握支架，一手拧紧连接螺栓。
2．经纬仪的使用
⑴对中、整平
方法一：对中稍松开连接螺栓，两手扶基座，在架头上平移仪器，从光学对中器中观察，直到测站点移至光学对中器的刻画圈内为止（对中误差小于3m m），再拧紧连接螺栓，若误差过大，可重新移动三脚架，直到符合要求为止。
整平转动照准部，使水准管平行于任意一对脚螺旋，相对旋转这对脚螺旋，使水准管气泡居中；将照准部绕竖轴转动90度，旋转第三只脚螺旋，仍使气泡居中，再旋转90度，检查气泡误差，直到小于分划线的一格为止。
脚螺旋整平会影响到仪器的对中，因此要检查对中的结果，如果测站点发生了偏离，则重复以上的对中、整平的步骤。
直到对中、整平误差都符合要求为止。
方法二：对中观察光学对中器，同时转动脚螺旋，使测站点移至刻画圈内（对中误差小于3mm），至符合要求为止。
整平转动照准部，使水准管平行于三脚架的其中一只脚架1，观察水准管气泡的位置，通过脚架1的伸缩，使气泡尽量居中，转动照准部，依次使水准管平行脚架2，脚架3，同样通过脚架的伸缩，使水准管气泡在相应位置上尽可能的居中。
然后再通过脚螺旋整平经纬仪，步骤同方法一。
直到整平的误差符合要求为止。
整平结束后，检查对中结果，此方法对对中的影响不大，一般可一次完成对中整平。
⑵瞄准
用望远镜上瞄准器瞄准目标，旋紧望远镜和照准部的制动螺旋，转动目镜对光螺旋，使十字丝清晰；再转动物镜对光螺旋使目标影象清晰；转动望远镜和照准部微动螺旋，使目标被单根竖丝平分，或将目标夹在双根竖丝中央。
⑶读数
打开反光镜，调节反光镜使读数窗亮度适当，旋转读数显微镜的目镜，看清读数窗分划，根据使用的仪器用测微尺或单板平板玻璃测微器读数，并记录。
四、注意事项
1．瞄准目标时尽可能瞄准其底部。
2．各螺旋的使用，不可用力过猛、过大。
3．仪器出箱时要注意仪器在箱内的放置情况，以便按原样放回。
五、报告书
1．实验报告：将观测数据计入水平度盘读数记录表上交。
表2.4 水平度盘读数记录表
日期班级姓名
2．思考题
⑴经纬仪对中整平的方法有哪几种？如何操作？
⑵经纬仪的整平方法与水准仪的整平方法有什么不同？
⑶DJ6级光学经纬仪的读数设备有几种？如何读数？。
