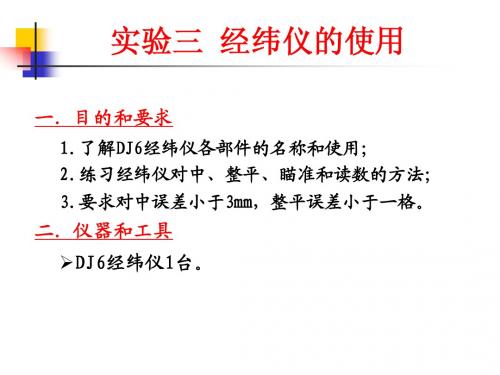

(实验三) 经纬仪的认识和使用

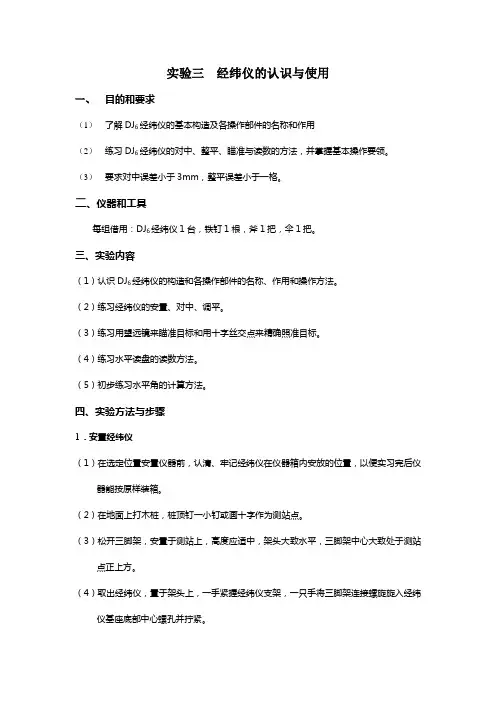

实验三经纬仪的认识与使用一、目的和要求（1）了解DJ6经纬仪的基本构造及各操作部件的名称和作用（2）练习DJ6经纬仪的对中、整平、瞄准与读数的方法，并掌握基本操作要领。

（3）要求对中误差小于3mm，整平误差小于一格。

二、仪器和工具每组借用：DJ6经纬仪1台，铁钉1根，斧1把，伞1把。

三、实验内容（1）认识DJ6经纬仪的构造和各操作部件的名称、作用和操作方法。

（2）练习经纬仪的安置、对中、调平。

（3）练习用望远镜来瞄准目标和用十字丝交点来精确照准目标。

（4）练习水平读盘的读数方法。

（5）初步练习水平角的计算方法。

四、实验方法与步骤1．安置经纬仪（1）在选定位置安置仪器前，认清、牢记经纬仪在仪器箱内安放的位置，以便实习完后仪器能按原样装箱。

（2）在地面上打木桩，桩顶钉一小钉或画十字作为测站点。

（3）松开三脚架，安置于测站上，高度应适中，架头大致水平，三脚架中心大致处于测站点正上方。

（4）取出经纬仪，置于架头上，一手紧握经纬仪支架，一只手将三脚架连接螺旋旋入经纬仪基座底部中心螺孔并拧紧。

2．认识经纬仪各操作部件的名称和作用（图1）1—望远镜制动螺旋；2—望远镜物镜；3—望远镜微动螺旋；4—水平制动螺旋；5—水平微动螺旋；6—脚螺旋；7—竖盘水准观察镜；8—竖盘水准管；9—瞄准器；10—物镜调焦环；11—望远镜目镜；12—度盘读数镜；13—竖盘水准管微动螺旋；14—光学对中器；15—圆水准器；16—基座；17—竖直度盘；18—度盘照明镜；19—管水准器；20—水平度盘位置变换轮；21—基座底板图1 DJ6光学经纬仪（1）照准部：由望远镜、竖盘、制动和微动螺旋、管水准器、读数显微镜与横轴等部分组成。

（2）度盘：由水平度盘、竖直度盘、度盘变换手轮或复测手柄组成。

（3）基座：由连接板、圆水准器和三个脚螺旋组成。

3．认识经纬仪的几个主要轴线及其相互关系（1）视准轴：望远镜的物镜光心与十字丝交点的连线。

视准轴应垂直于横轴。

经纬仪的认识与使用实验报告篇一：实验二经纬仪的认识与使用实验二经纬仪的认识与使用1．目的（1）了解DJ6光学经纬仪的基本结构及主要部件的名称和作用。

（2）掌握经纬仪基本操作和读数方法。

2．组织每组8一10人。

每组每位同学完成经纬仪的整平、对中、瞄准、读数工作各一次。

3．学时课内2学时4．仪器及用具每组DJ6光学经纬仪1台、花杆2个。

5．实验步骤提要整平、对中经纬仪——瞄准测钎——读水平度盘。

5）学会DJ6光学经纬仪的读数方法。

读数记录于“读数记录表”中。

6）练习配置水平度盘的方法。

7．实验记录及上交资料: 每人交1份实验报告。

实验三测回观测法测水平角1．目的1）掌握水平角观测原理，经纬仪的构造及度盘读数。

2）掌握测回法测水平角的方法。

2．组织每组4－5人，每人用测回法完成一个水平角的观测任务。

3．学时课内2学时4．仪器及用具：每组DJ6光学经纬仪1台、花杆2个、记录板1个。

5．实验步骤提要1）度盘配置：设共测n（n＝4或5）个测回，则第i个测回的度盘位置为略大于（i-1）×180°/n。

2）一测回观测：（1）盘左：瞄准左目标A，进行读数记a1；顺时针方向转动照准部，瞄准右目标B，进行读数记b1；计算上半测回角值β左= b1- a1。

（2）盘右：瞄准右目标B，进行读数记b2；逆时针方向转动照准部，瞄准左目标A，进行读数记a2；计算下半测回角值β右= b2- a2。

左-β右）/2。

（3）检查上、下半测回角值互差是否超限。

计算一测回角值β=（β3)测站观测完毕后，当即检查各测回角值互差是否超限，计算平均角值。

6.注意事项1) 瞄准目标时，尽可能瞄准其底部，以减少目标倾斜引起的误差。

2) 同一测回观测时，切勿转动度盘变换手轮，以免发生错误。

3）观测过程中若发现气泡偏移超过一格时，应重新整平重测该测回。

4）计算半测回角值时，当左目标读数a大于右目标读数b时，则应加360°。

5）限差要求为：对中误差小于3㎜；上、下半测回角值互差不超过±40”，超限重测该测回；各测回角值互差不超过±24”，超限重测该测站。

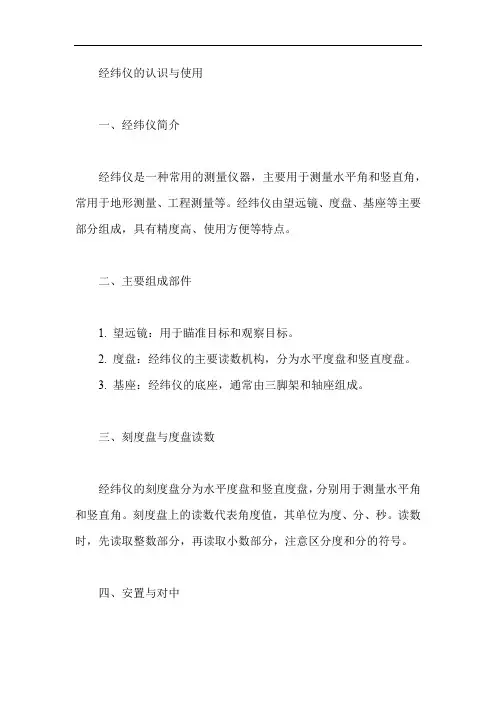

经纬仪的认识与使用一、经纬仪简介经纬仪是一种常用的测量仪器，主要用于测量水平角和竖直角，常用于地形测量、工程测量等。

经纬仪由望远镜、度盘、基座等主要部分组成，具有精度高、使用方便等特点。

二、主要组成部件1. 望远镜：用于瞄准目标和观察目标。

2. 度盘：经纬仪的主要读数机构，分为水平度盘和竖直度盘。

3. 基座：经纬仪的底座，通常由三脚架和轴座组成。

三、刻度盘与度盘读数经纬仪的刻度盘分为水平度盘和竖直度盘，分别用于测量水平角和竖直角。

刻度盘上的读数代表角度值，其单位为度、分、秒。

读数时，先读取整数部分，再读取小数部分，注意区分度和分的符号。

四、安置与对中在使用经纬仪之前，需要将其安置在测量点上，并进行对中。

对中是指将望远镜的视线准确地投射到目标点上，以保证测量结果的准确性。

如果需要对中，可以使用三脚架上的调节机构进行调整。

五、瞄准目标使用经纬仪时，需要将望远镜对准目标，以便进行角度测量。

瞄准目标时，可以通过旋转望远镜的俯仰和旋转角度来进行调整，使目标清晰地呈现在望远镜的视野中。

六、读数记录在进行角度测量时，需要认真读取度盘上的数值，并记录下来。

读数时要注意区分度和分的符号，以及注意每个部分的读数精度。

在记录数据时，应该按照规定的格式进行记录，方便后续的数据处理和分析。

七、水平角测量水平角是指目标方向与水平线之间的夹角。

测量水平角时，将望远镜对准目标A，记录度盘上的读数a；然后顺时针转动望远镜对准目标B，记录度盘上的读数b。

通过计算(b-a)即可得到水平角值。

八、竖直角测量竖直角是指竖直方向的角度变化。

测量竖直角时，需要将望远镜对准目标，并将竖直度盘固定在水平位置上。

此时，竖直度盘与望远镜之间的角度即为竖直角。

记录度盘上的读数即可得到竖直角值。

九、距离测量经纬仪也可以用于距离测量。

通过测量两点之间的角度和距离信息，可以计算出两点之间的实际距离。

具体方法可以使用公式D=d*sin(A)进行计算，其中D为两点之间的实际距离，d为水平距离，A为水平夹角。

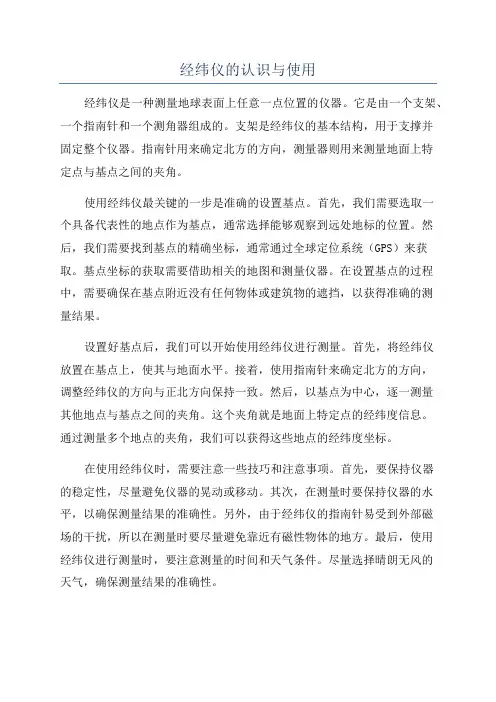

经纬仪的认识与使用经纬仪是一种测量地球表面上任意一点位置的仪器。

它是由一个支架、一个指南针和一个测角器组成的。

支架是经纬仪的基本结构，用于支撑并固定整个仪器。

指南针用来确定北方的方向，测量器则用来测量地面上特定点与基点之间的夹角。

使用经纬仪最关键的一步是准确的设置基点。

首先，我们需要选取一个具备代表性的地点作为基点，通常选择能够观察到远处地标的位置。

然后，我们需要找到基点的精确坐标，通常通过全球定位系统（GPS）来获取。

基点坐标的获取需要借助相关的地图和测量仪器。

在设置基点的过程中，需要确保在基点附近没有任何物体或建筑物的遮挡，以获得准确的测量结果。

设置好基点后，我们可以开始使用经纬仪进行测量。

首先，将经纬仪放置在基点上，使其与地面水平。

接着，使用指南针来确定北方的方向，调整经纬仪的方向与正北方向保持一致。

然后，以基点为中心，逐一测量其他地点与基点之间的夹角。

这个夹角就是地面上特定点的经纬度信息。

通过测量多个地点的夹角，我们可以获得这些地点的经纬度坐标。

在使用经纬仪时，需要注意一些技巧和注意事项。

首先，要保持仪器的稳定性，尽量避免仪器的晃动或移动。

其次，在测量时要保持仪器的水平，以确保测量结果的准确性。

另外，由于经纬仪的指南针易受到外部磁场的干扰，所以在测量时要尽量避免靠近有磁性物体的地方。

最后，使用经纬仪进行测量时，要注意测量的时间和天气条件。

尽量选择晴朗无风的天气，确保测量结果的准确性。

经纬仪的应用非常广泛。

首先，它在地理学、地质学和测绘学等领域被广泛应用于地理测量和地图制作。

通过使用经纬仪，可以获取目标地点的经纬度坐标信息，从而绘制出详细的地图。

其次，经纬仪还被用于导航和航海领域，通过测量目标地点与基点之间的夹角，可以确定自己的位置。

此外，经纬仪还可以用于户外探险和野外地质调查等活动中。

总的来说，经纬仪是一种测量地球表面上任意一点位置的仪器。

它具备简单易用、准确可靠等特点，广泛应用于地理测量、地图制作、导航航海等领域。

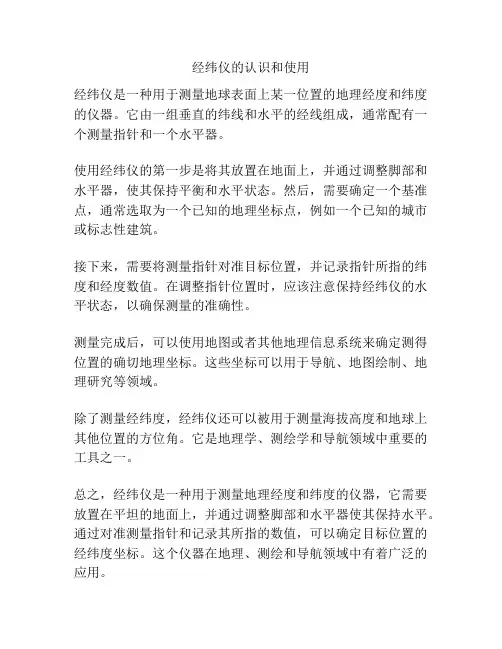

经纬仪的认识和使用
经纬仪是一种用于测量地球表面上某一位置的地理经度和纬度的仪器。

它由一组垂直的纬线和水平的经线组成，通常配有一个测量指针和一个水平器。

使用经纬仪的第一步是将其放置在地面上，并通过调整脚部和水平器，使其保持平衡和水平状态。

然后，需要确定一个基准点，通常选取为一个已知的地理坐标点，例如一个已知的城市或标志性建筑。

接下来，需要将测量指针对准目标位置，并记录指针所指的纬度和经度数值。

在调整指针位置时，应该注意保持经纬仪的水平状态，以确保测量的准确性。

测量完成后，可以使用地图或者其他地理信息系统来确定测得位置的确切地理坐标。

这些坐标可以用于导航、地图绘制、地理研究等领域。

除了测量经纬度，经纬仪还可以被用于测量海拔高度和地球上其他位置的方位角。

它是地理学、测绘学和导航领域中重要的工具之一。

总之，经纬仪是一种用于测量地理经度和纬度的仪器，它需要放置在平坦的地面上，并通过调整脚部和水平器使其保持水平。

通过对准测量指针和记录其所指的数值，可以确定目标位置的经纬度坐标。

这个仪器在地理、测绘和导航领域中有着广泛的应用。

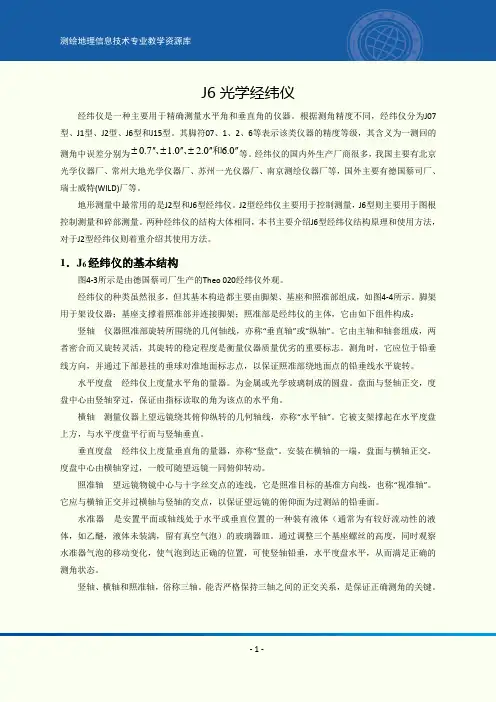

J6光学经纬仪经纬仪是一种主要用于精确测量水平角和垂直角的仪器。

根据测角精度不同，经纬仪分为J07型、J1型、J2型、J6型和J15型。

其脚符07、1、2、6等表示该类仪器的精度等级，其含义为一测回的测角中误差分别为0.60.20.17.0''''±''±''±和、、等。

经纬仪的国内外生产厂商很多，我国主要有北京光学仪器厂、常州大地光学仪器厂、苏州一光仪器厂、南京测绘仪器厂等，国外主要有德国蔡司厂、瑞士威特(WILD)厂等。

地形测量中最常用的是J2型和J6型经纬仪。

J2型经纬仪主要用于控制测量，J6型则主要用于图根控制测量和碎部测量。

两种经纬仪的结构大体相同，本书主要介绍J6型经纬仪结构原理和使用方法，对于J2型经纬仪则着重介绍其使用方法。

1．J 6经纬仪的基本结构图4-3所示是由德国蔡司厂生产的Theo 020经纬仪外观。

经纬仪的种类虽然很多，但其基本构造都主要由脚架、基座和照准部组成，如图4-4所示。

脚架用于架设仪器；基座支撑着照准部并连接脚架；照准部是经纬仪的主体，它由如下组件构成：竖轴 仪器照准部旋转所围绕的几何轴线，亦称“垂直轴”或“纵轴”。

它由主轴和轴套组成，两者密合而又旋转灵活，其旋转的稳定程度是衡量仪器质量优劣的重要标志。

测角时，它应位于铅垂线方向，并通过下部悬挂的垂球对准地面标志点，以保证照准部绕地面点的铅垂线水平旋转。

水平度盘 经纬仪上度量水平角的量器。

为金属或光学玻璃制成的圆盘。

盘面与竖轴正交，度盘中心由竖轴穿过，保证由指标读取的角为该点的水平角。

横轴 测量仪器上望远镜绕其俯仰纵转的几何轴线，亦称“水平轴”。

它被支架撑起在水平度盘上方，与水平度盘平行而与竖轴垂直。

垂直度盘 经纬仪上度量垂直角的量器，亦称“竖盘”。

安装在横轴的一端，盘面与横轴正交，度盘中心由横轴穿过，一般可随望远镜一同俯仰转动。

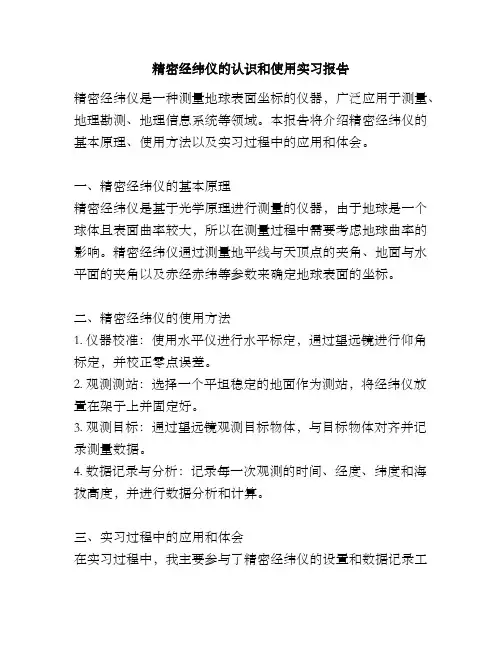

精密经纬仪的认识和使用实习报告精密经纬仪是一种测量地球表面坐标的仪器，广泛应用于测量、地理勘测、地理信息系统等领域。

本报告将介绍精密经纬仪的基本原理、使用方法以及实习过程中的应用和体会。

一、精密经纬仪的基本原理精密经纬仪是基于光学原理进行测量的仪器，由于地球是一个球体且表面曲率较大，所以在测量过程中需要考虑地球曲率的影响。

精密经纬仪通过测量地平线与天顶点的夹角、地面与水平面的夹角以及赤经赤纬等参数来确定地球表面的坐标。

二、精密经纬仪的使用方法1. 仪器校准：使用水平仪进行水平标定，通过望远镜进行仰角标定，并校正零点误差。

2. 观测测站：选择一个平坦稳定的地面作为测站，将经纬仪放置在架子上并固定好。

3. 观测目标：通过望远镜观测目标物体，与目标物体对齐并记录测量数据。

4. 数据记录与分析：记录每一次观测的时间、经度、纬度和海拔高度，并进行数据分析和计算。

三、实习过程中的应用和体会在实习过程中，我主要参与了精密经纬仪的设置和数据记录工作。

通过实际操作，我深刻认识到精密经纬仪的高精度和准确性，在数据测量中起到了至关重要的作用。

同时，我也了解到仪器的校准和设置对测量结果的影响很大，需要精心调整和注意。

通过实习，我不仅学到了理论知识，还锻炼了实际操作的能力。

在数据记录和分析过程中，我学会了如何准确地读取仪器的测量结果，并进行数据处理和分析。

这些经验将对我的学习和将来的工作有着重要的帮助。

精密经纬仪作为一种测量地球表面坐标的仪器，具有高精度和准确性的特点。

通过实习，我对精密经纬仪的认识和使用方法有了更深入的了解，并且积累了一定的实际操作经验。

这对于我的专业学习和将来的工作都是非常宝贵的。

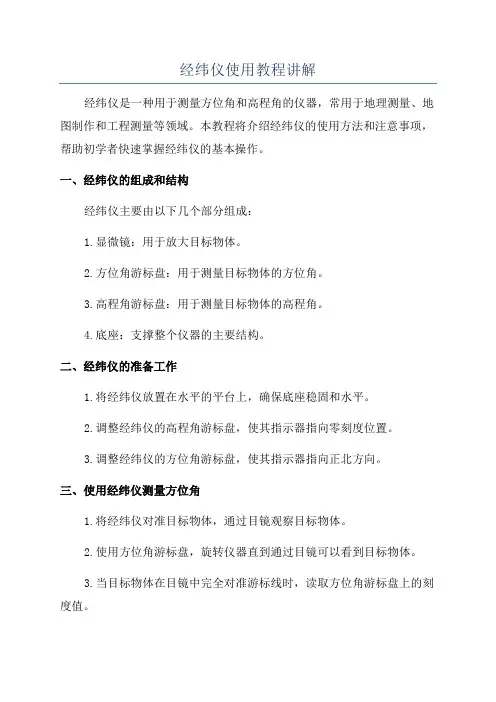

经纬仪使用教程讲解经纬仪是一种用于测量方位角和高程角的仪器，常用于地理测量、地图制作和工程测量等领域。

本教程将介绍经纬仪的使用方法和注意事项，帮助初学者快速掌握经纬仪的基本操作。

一、经纬仪的组成和结构经纬仪主要由以下几个部分组成：1.显微镜：用于放大目标物体。

2.方位角游标盘：用于测量目标物体的方位角。

3.高程角游标盘：用于测量目标物体的高程角。

4.底座：支撑整个仪器的主要结构。

二、经纬仪的准备工作1.将经纬仪放置在水平的平台上，确保底座稳固和水平。

2.调整经纬仪的高程角游标盘，使其指示器指向零刻度位置。

3.调整经纬仪的方位角游标盘，使其指示器指向正北方向。

三、使用经纬仪测量方位角1.将经纬仪对准目标物体，通过目镜观察目标物体。

2.使用方位角游标盘，旋转仪器直到通过目镜可以看到目标物体。

3.当目标物体在目镜中完全对准游标线时，读取方位角游标盘上的刻度值。

4.将读数记录下来，即可得到目标物体相对于正北方向的方位角。

四、使用经纬仪测量高程角1.将经纬仪对准目标物体，通过目镜观察目标物体。

2.使用高程角游标盘，旋转仪器直到通过目镜可以看到目标物体。

3.当目标物体在目镜中完全对准游标线时，读取高程角游标盘上的刻度值。

4.将读数记录下来，即可得到目标物体相对于水平面的高程角。

五、经纬仪的注意事项1.在使用经纬仪进行测量前，务必检查仪器的精度和校准情况，确保准确性。

2.在观察目标物体时，要保持目镜清洁，并注意避免眼睛疲劳。

3.在旋转游标盘时，要注意适当速度和力度，避免过度扭转或损坏仪器。

4.避免将经纬仪暴露在强烈的阳光下，以免影响观测结果。

5.在记录数据时，要仔细确定目标物体的方位角和高程角单位，并使用一致的单位进行计算和记录。

总结：经纬仪是一种常用的测量仪器，在地理测量和工程测量等领域有广泛应用。

对于初学者来说，熟悉经纬仪的组成和结构，并正确掌握测量方位角和高程角的方法是至关重要的。

希望本教程能为初学者提供一个简明清晰的指导，帮助他们在使用经纬仪时更加自信和准确。

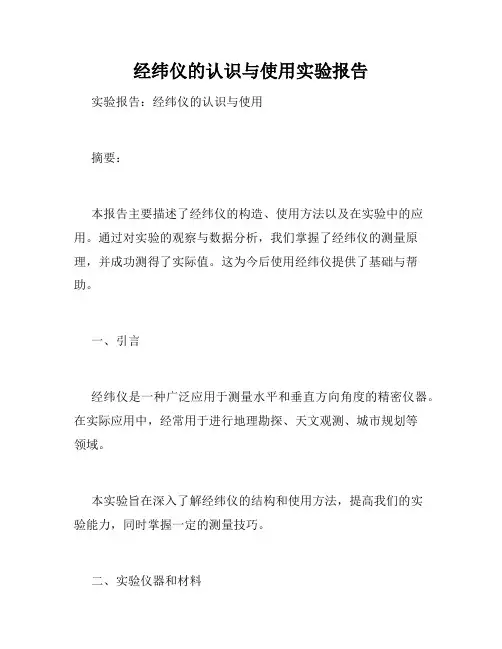

经纬仪的认识与使用实验报告实验报告：经纬仪的认识与使用摘要：本报告主要描述了经纬仪的构造、使用方法以及在实验中的应用。

通过对实验的观察与数据分析，我们掌握了经纬仪的测量原理，并成功测得了实际值。

这为今后使用经纬仪提供了基础与帮助。

一、引言经纬仪是一种广泛应用于测量水平和垂直方向角度的精密仪器。

在实际应用中，经常用于进行地理勘探、天文观测、城市规划等领域。

本实验旨在深入了解经纬仪的结构和使用方法，提高我们的实验能力，同时掌握一定的测量技巧。

二、实验仪器和材料本实验所用仪器为经纬仪，以及一张具有标度的圆盘。

材料包括实验说明书、卷尺、三角板、笔等。

三、实验原理1、经纬仪的构造经纬仪由经纬仪座、经纬仪臂以及经纬仪望远镜、放大镜等组成。

其中，经纬仪座为由铸铁构成的圆盘，底部放置三支脚，使其保持水平状态；经纬仪臂则为一只曲柄形的弯臂，用于带动经纬仪望远镜的旋转；而经纬仪望远镜则能够精确的观测目标的刻度。

2、经纬仪的测量原理经纬仪依靠望远镜对刻度的精确测量，可以计算目标位置的经度和纬度。

具体方法为经纬仪臂方向朝向相对应的南北极，并通过调整经纬仪望远镜的角度，使其恰好朝向目标位置上方的刻度。

根据读数与刻度间的比例关系，便可得出目标的经度和纬度。

四、实验步骤1、准备工作将经纬仪座放置在平稳的物体上，并通过调整底部螺丝，使其保持水平状态。

2、望远镜寻北调整经纬仪望远镜，将其对准北极星，并通过望远镜的调焦调整成清晰的形态。

记录下此时刻度的朝向角度。

3、测定地点经纬度使用下水平仪，确定所在位置的水平角度，并将其标记在经纬仪圆盘上。

接下来，将望远镜与目标瞄准，并通过测量，计算出目标的经纬度。

4、实验数据处理根据实验数据，计算出测定的目标经纬度，与实际值进行对比，并计算误差。

五、实验结果与分析通过实验，我们成功测得了目标的经纬度，并比较发现，与实际值存在一定误差。

分析原因可能为：在使用望远镜望向目标时，由于目标圆盘的抖动，导致读数产生误差。

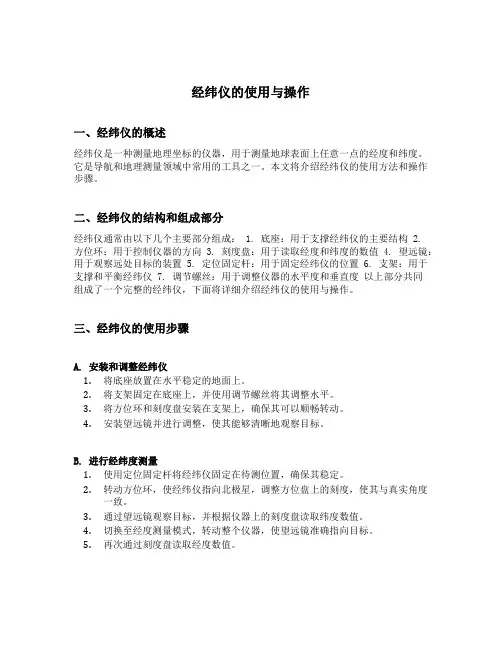

经纬仪的使用与操作一、经纬仪的概述经纬仪是一种测量地理坐标的仪器，用于测量地球表面上任意一点的经度和纬度。

它是导航和地理测量领域中常用的工具之一。

本文将介绍经纬仪的使用方法和操作步骤。

二、经纬仪的结构和组成部分经纬仪通常由以下几个主要部分组成： 1. 底座：用于支撑经纬仪的主要结构 2. 方位环：用于控制仪器的方向 3. 刻度盘：用于读取经度和纬度的数值 4. 望远镜：用于观察远处目标的装置 5. 定位固定杆：用于固定经纬仪的位置 6. 支架：用于支撑和平衡经纬仪 7. 调节螺丝：用于调整仪器的水平度和垂直度以上部分共同组成了一个完整的经纬仪，下面将详细介绍经纬仪的使用与操作。

三、经纬仪的使用步骤A. 安装和调整经纬仪1.将底座放置在水平稳定的地面上。

2.将支架固定在底座上，并使用调节螺丝将其调整水平。

3.将方位环和刻度盘安装在支架上，确保其可以顺畅转动。

4.安装望远镜并进行调整，使其能够清晰地观察目标。

B. 进行经纬度测量1.使用定位固定杆将经纬仪固定在待测位置，确保其稳定。

2.转动方位环，使经纬仪指向北极星，调整方位盘上的刻度，使其与真实角度一致。

3.通过望远镜观察目标，并根据仪器上的刻度盘读取纬度数值。

4.切换至经度测量模式，转动整个仪器，使望远镜准确指向目标。

5.再次通过刻度盘读取经度数值。

C. 经纬仪的注意事项1.在使用经纬仪前，要确保其处于平稳的状态，避免测量误差。

2.在观测时，避免手部震动和外界干扰，以保证测量的精度。

3.需要注意经纬仪的保养和维护，定期清洁仪器表面并进行调整。

4.测量结果可能会受到地球自转和地球引力等因素的影响，需要进行修正。

四、经纬仪的应用领域经纬仪广泛应用于以下领域： 1. 地图制作：经纬仪可用于测量地球表面各点的经纬度信息，为地图制作提供准确的数据基础。

2. 地理测量：通过经纬仪可以测量山川、河流等地理要素的位置信息，用于地理测绘和地理研究。

3. 航海导航：经纬仪是传统航海导航的基本工具之一，航海员通过测量经纬度确定船只的位置。

第1篇一、实验目的1. 熟悉经纬仪的基本构造、功能和使用方法。

2. 掌握经纬仪的整平、对中、瞄准和读数操作。

3. 学习如何利用经纬仪进行角度测量，并计算水平角和垂直角。

二、实验仪器与用具1. 经纬仪 1 台2. 三脚架 1 个3. 花杆 2 个4. 读数记录表 1 张三、实验原理经纬仪是一种用于测量角度的仪器，主要由照准部、水平度盘和基座组成。

照准部用于瞄准目标，水平度盘用于读取水平角度，基座用于支撑仪器。

四、实验步骤1. 准备工作- 将经纬仪放置在三脚架上，调整三脚架的高度，确保仪器水平。

- 检查经纬仪各部件是否完好，如有损坏应及时更换。

2. 整平- 通过调整脚螺旋，使经纬仪的垂直轴垂直于地面，即仪器处于水平状态。

- 观察水平度盘上的水准管，当气泡位于中央时，表示仪器已整平。

3. 对中- 通过调整照准部上的对中螺旋，使望远镜的视准轴与目标点重合。

- 观察望远镜中的十字丝，当十字丝与目标点重合时，表示仪器已对中。

4. 瞄准- 通过调整望远镜上的照准螺旋，使望远镜的视准轴与目标点重合。

- 观察望远镜中的十字丝，当十字丝与目标点重合时，表示仪器已瞄准。

5. 读数- 读取水平度盘上的读数，记录在读数记录表中。

- 读取望远镜中的读数，记录在读数记录表中。

6. 计算水平角和垂直角- 根据读数记录表中的数据，计算水平角和垂直角。

五、实验结果与分析1. 实验过程中，经纬仪的整平、对中和瞄准操作均顺利完成。

2. 读取水平度盘和望远镜中的读数准确无误。

3. 根据读数记录表中的数据，计算出的水平角和垂直角符合实际情况。

六、实验结论1. 经纬仪是一种实用的角度测量仪器，可广泛应用于工程测量、地质勘探等领域。

2. 掌握经纬仪的整平、对中、瞄准和读数操作，对于进行角度测量至关重要。

3. 本实验成功完成了经纬仪的基本操作，为后续的测量工作奠定了基础。

七、实验注意事项1. 实验过程中，注意保护经纬仪，避免损坏。

2. 操作过程中，保持仪器稳定，避免抖动。

实习三经纬仪的认识与使用一、目的与要求级光学经纬仪的基本构造，熟悉各个部件的作用。

1、了解DJ62、掌握经纬仪使用的各个环节：对中、整平、照准、读数。

3、能正确测出两个方向间的水平角。

4、精度要求：对中偏差小于2mm，整平气泡偏离小于一格。

二、仪器与工具级光学经纬仪一台垂球架2个，记录板1块，木桩、小钉一个，斧头DJ6一把。

三、实习方法与步骤1、将仪器安置于较开阔的场地一角。

认识经纬仪的基本构造，了解各个部件：望远镜物镜对光螺旋，目镜对光螺旋，望远镜制动、微动螺旋，照准部水平制动、微动螺旋，复测扳手（或度盘变换手轮），照准部水准管，读数、显微镜目镜、反光镜、进光窗、测微轮，竖盘水准管及其微动螺旋，轴座，轴座坚固螺旋、脚螺旋、连接板、脚架连接螺旋等。

2、用斧头将木桩打入地面，钉上小钉，作为测站点定位o。

在离测站点40-60m处的不同方向上分别安置垂球架1与2.3、将仪器安置在O点上，进行对中整平练习。

A、粗略对中（转动光学点的器目镜调焦螺旋，使分划板的小圆圈清晰，再调节其物镜，拉出或推进对中器的镜管，使测站点目标成像清晰，眼观察光学点器，双手前后左右平移两个三脚架腿，使测站点点位的像进入分划板圆圈中心）。

B、粗平（分别调节两根支架腿的长度，使圆水准器气泡居中）。

C、整平（调节脚螺旋，进行精确整平）。

D、对中（松开连接螺旋，在架头上用双手滑动仪器，使测站点位的像进入分划板圆圈中心。

）C对中、D整平反复进行，满足既对中，又整平为止。

4、盘左用望远镜照准目标1（1）盘左位置转动目镜对光螺旋，使十字丝清晰。

（2）转动照准部，用粗瞄器照准目标1旋紧旋紧制动螺旋。

（3）调节物镜对光螺旋，使目标1的像清晰。

（4）转动微动螺旋，使十字丝竖丝准确照准目标。

转动度盘变换手轮，进行度盘配零，并读数、记录。

5、用望远镜瞄准目标2。

目标1读数后，旋松水平旋松制动螺旋，顺时针转动照准部，照准目标2，直接读数，记录。

6、计算盘左时水平角角值。

经纬仪的认识和使用经纬仪是一种测量地球上任意位置的方位角和高度角的仪器，常用于地理测量、工程测绘和天文观测。

它通过测量观测点与参考点之间的角度来确定观测点在水平和垂直方向的位置。

经纬仪的使用涉及到一系列步骤和技巧，下面将详细介绍经纬仪的认识和使用。

首先，经纬仪由以下几个部分组成：水平圆盘、垂直圆柱、方位器和望远镜。

水平圆盘是一个水平放置的圆环，上面刻有0到360度之间的角度刻度。

垂直圆柱是一个垂直放置的圆柱体，上面刻有0到90度之间的角度刻度。

方位器是用来记录方位角的装置，通常由一个水平圆盘和一个小指针组成。

望远镜是用来观测参考点和观测点之间的准确角度的装置。

在使用经纬仪之前，首先需要进行校准。

校准通常包括水平校准和垂直校准。

水平校准是通过调整水平圆盘使其完全水平来实现的，通常使用气泡管来判断水平状态。

垂直校准是通过调整垂直圆柱让其指向正北来实现的，通常使用指南针来辅助校准。

在开始测量之前，需要选择一个合适的观测点和一个参考点。

观测点是需要测量的位置，而参考点则是已知位置，可以提供一个已知的角度参考。

通常，参考点是远离观测点的、易于观测的地理特征，如山脊、建筑物或者天体。

开始测量时，首先需要将经纬仪放置在观测点上，保持仪器的水平和垂直状态。

然后，通过调整水平圆盘和垂直圆柱使望远镜对准参考点。

调整完成后，通过望远镜观察参考点的位置，并记录下方位角和高度角。

方位角通常以正北为参考，从0度到360度表示方位的方向。

高度角是观测点与水平面之间的角度，一般范围在0度到90度之间。

通过记录这两个角度，可以确定观测点在水平和垂直方向上的位置。

在进行测量时，需要注意以下几点。

首先，要保持经纬仪的稳定性，避免颤动和震动对测量结果的影响。

其次，要避免望远镜镜头与眼睛之间有遮挡物，以确保可以清晰地观察参考点。

另外，对于远距离的参考点，可以使用望远镜的放大功能，以提高测量的准确性。

最后，在测量结束后，需要对测量结果进行处理和分析。

经纬仪使用方法范文经纬仪是一种用来测量物体在地球表面的经度和纬度的仪器。

它是一种精确测量仪器，常用于地理测量、制图和导航。

经纬仪使用方法如下：1.准备工作：在使用经纬仪之前，需要确认经纬仪的零位并校准仪器。

首先，将经纬仪置于平稳的水平表面上，在水平盘上找到中心点。

然后，使用调节螺丝调整水平气泡，直到气泡在圆圈的中心处。

一旦找到水平位置，请将水平气泡固定在该位置。

2.将经纬仪置于目标位置：根据需要测量的地点，将经纬仪放置在合适的地方。

确保经纬仪与地面平行，并确保没有任何干扰物的存在，例如建筑物或树木。

3.记录初始数据：在开始测量前，请记录一些初始数据，例如当前日期和时间以及位置的参考点。

这是为了确保后续测量的准确性和可追溯性。

4.测量经度：要测量经度，首先需要找到一颗明亮的恒星。

使用经纬仪的望远镜，观察星空，并找到一颗恒星。

将望远镜准确对准恒星，并使用垂直盘上的经度刻度表读取经度值。

5.测量纬度：测量纬度的方法与测量经度相似。

首先，需要找到一个明亮的恒星。

然后，通过调整望远镜的纬度刻度表，将望远镜对准恒星。

最后，读取垂直盘上的纬度刻度表，并记录纬度数值。

6.定量记录：在测量完经度和纬度后，将测量结果记录下来，并进行后续的数据处理。

确保记录所有测量值，以及与之相关的时间、日期和地点信息。

这样可以在需要时重新检查数据，并进行进一步分析和研究。

在使用经纬仪时1.注意精度：经纬仪是一种高精度的测量仪器，应注意仪器的使用方法和精度要求。

在使用仪器时，应尽量避免产生任何干扰物，以确保测量结果的准确性。

2.定期校准：经纬仪应该定期进行校准，以确保仪器的准确性和可靠性。

可以通过与已知地点和时间的对比，进行仪器的定期校准，并及时调整仪器。

3.训练操作：由于经纬仪是一种复杂的测量仪器，使用者需要接受相关的培训和指导，熟悉仪器的使用方法和操作技巧。

只有具备充分的操作经验，才能准确地测量经度和纬度。

总之，经纬仪是一种重要的测量仪器，可以用来测量物体在地球表面的经度和纬度。

精密经纬仪的认识和使用--试验内容（精选5篇）第一篇：精密经纬仪的认识和使用--试验内容实验1：精密经纬仪的认识和使用一、试验目的和任务：1.认识J2经纬仪的组成部分和各部分的基本结构。

2.掌握精密经纬仪的读数原理和读数方法。

3.熟练操作经纬仪。

二、领取器材J2精密经纬仪、脚架三、实习内容1.熟悉精密经纬仪的照准部、水准设备和读数系统，并掌握其操作。

2.在合适位置选择2个点对中、整平仪器，学习并掌握水平角的观测，利用三丝法和中丝法读取垂直角。

四、要求1.每人都要利用5分钟的熟悉并熟练操作仪器。

2.每人练习观测水平角和垂直角的数据三套。

（水平角、三丝法垂直角、中丝法垂直角）3.提交实验报告（时间：；地点：大地测量实验室；目的；任务；内容：原理、操作过程、数据集数据分析、总结）实验2：方向观测法观测水平角一、试验目的和任务：2.熟悉J2经纬仪的组成部分以及读数原理和读数方法。

2.掌握多方向观测法的度盘配置。

3.掌握利用方向法进行水平角观测。

4.掌握观测数据的读取和记录。

二、领取器材J2精密经纬仪、脚架三、实习内容1.熟悉精密经纬仪的照准部、水准设备和读数系统，并掌握其操作。

2.在合适位置选择5个点对中、整平仪器，学习并掌握方向法观测水平角的方法，并利用中丝法观测垂直角。

（五个点要求与测站的距离大致相等，至少有四个点的垂直角在3度之内）3.学会观测数据的记录和计算。

四、要求1.每人都要学会配置度盘的方法。

2.每人利用方向法观测水平角，利用中丝法观测垂直角，并提交一份合格的数据。

3.提交实验报告（内容同实验1：数据以每组一套，一定要做数据分析）第二篇：精密水准仪的认识和使用--试验内容实验1：精密经纬仪的认识和使用一、试验目的和任务：1.认识S1水准仪的组成部分和各部分的基本结构。

2.掌握精密水准仪的读数原理和读数方法。

3.熟练操作精密水准仪。

二、领取器材精密水准仪、三脚架三、实习内容1.熟悉精密水准仪的照准部、水准设备和读数系统，并掌握其操作。

实验三经纬仪的认识和使用一、目的：1．掌握DT-02电子经纬仪的基本构造及主要部件的名称和作用。

2．练习经纬仪的取装、对中、整平、瞄准、读数的基本方法，并掌握各项要领。

二、要求：1．对中误差小于3mm。

2．整平误差小于1格。

3．消除视差，正确瞄准。

三、仪器工具：DT-02电子经纬仪、三脚架、垂球、记录表格、铅笔、计算器。

四、实验时间：4学时。

五、方法与步骤：1．在指定点位上安置经纬仪并熟悉仪器各部件的名称和作用。

2．经纬仪的操作：一）对中和整平：1．初步对中整平用光学对中器对中时，其操作方法如下：1）使架头大致对中和水平，连接经纬仪；调节光学对中器的目镜和物镜对光螺旋，使光学对中器的分划板小圆圈和测站点标志的影像清晰。

2）转动脚螺旋，使光学对中器对准测站标志中心，此时圆水准器气泡偏离，伸缩三脚架架腿，使圆水准器气泡居中，注意脚架尖位置不得移动。

2．精确对中和整平（1）整平先转动照准部，使水准管平行于任意一对脚螺旋的连线，如下图所示，两手同时向内或向外转动这两个脚螺旋，使气泡居中，注意气泡移动方向始终与左手大拇指移动方向一致；然后将照准部转动90°，如图3-1b所示，转动第三个脚螺旋，使水准管气泡居中。

再将照准部转回原位置，检查气泡是否居中，若不居中，按上述步骤反复进行，直到水准管在任何位置，气泡偏离零点不超过一格为止。

（2）对中先旋松连接螺旋，在架头上轻轻移动经纬仪，使锤球尖精确对中测站点标志中心，或使对中器分划板的刻划中心与测站点标志影像重合；然后旋紧连接螺旋。

锤球对中误差一般可控制在3mm以内，光学对中器对中误差一般可控制在1mm以内。

对中和整平，一般都需要经过几次“整平—对中—整平”的循环过程，直至整平和对中均符合要求。

二）瞄准目标（1）松开望远镜制动螺旋和照准部制动螺旋，将望远镜朝向明亮背景，调节目镜对光螺旋，使十字丝清晰。

（2）利用望远镜上的照门和准星粗略对准目标，拧紧照准部及望远镜制动螺旋；调节物镜对光螺旋，使目标影像清晰，并注意消除视差。
