实验四 经纬仪的认识和使用

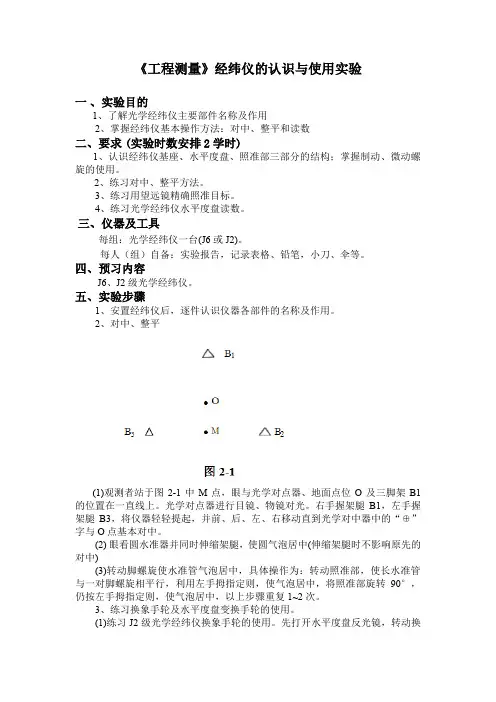

《工程测量》经纬仪的认识与使用实验一、实验目的1、了解光学经纬仪主要部件名称及作用2、掌握经纬仪基本操作方法：对中、整平和读数二、要求(实验时数安排2学时)1、认识经纬仪基座、水平度盘、照准部三部分的结构；掌握制动、微动螺旋的使用。

2、练习对中、整平方法。

3、练习用望远镜精确照准目标。

4、练习光学经纬仪水平度盘读数。

三、仪器及工具每组：光学经纬仪一台(J6或J2)。

每人（组）自备：实验报告，记录表格、铅笔，小刀、伞等。

四、预习内容J6、J2级光学经纬仪。

五、实验步骤1、安置经纬仪后，逐件认识仪器各部件的名称及作用。

2、对中、整平(1)观测者站于图2-1中M点，眼与光学对点器、地面点位O及三脚架B1的位置在一直线上。

光学对点器进行目镜、物镜对光。

右手握架腿B1，左手握架腿B3，将仪器轻轻提起，并前、后、左、右移动直到光学对中器中的“⊕”字与O点基本对中。

(2)眼看圆水准器并同时伸缩架腿，使圆气泡居中(伸缩架腿时不影响原先的对中)(3)转动脚螺旋使水准管气泡居中，具体操作为：转动照准部，使长水准管与一对脚螺旋相平行，利用左手拇指定则，使气泡居中，将照准部旋转90°，仍按左手拇指定则，使气泡居中，以上步骤重复1~2次。

3、练习换象手轮及水平度盘变换手轮的使用。

(1)练习J2级光学经纬仪换象手轮的使用。

先打开水平度盘反光镜，转动换象手轮使标志线水平，此时观察读数显微镜，并转动水平度盘可见窗内读数在变。

再打开竖盘照明反光镜，转动换象手轮使标志线竖直；此时观察读数显微镜，并转动望远镜可见窗内读数在变。

(2)练习J6、J2级光学经纬仪水平度盘变换手轮的使用。

拧紧水平制动螺旋，转动水平度盘变换轮，观察水平度盘读数的变化，从而了解度盘变换手轮的作用。

4、练习望远镜瞄准目标。

对光寻找目标等方法步骤同水准仪(见实验一)。

5、练习光学经纬仪水平度盘读数。

(1)J6级经纬仪的读数方法转动读数窗对光螺旋看清数字及分划线，度数由落在分微尺上的度盘分划注记读出。

建筑施工起重机械设备使用登记制度背景在建筑施工现场中，起重机械设备是必不可少的一部分。

在使用起重机械设备时，安全是最优先考虑的因素。

为了确保施工现场安全，加强对施工起重机设备的管理，登记制度应运而生。

目的建立施工起重机械设备使用登记制度的目的是为了： 1. 统一管理施工起重机械设备，保障施工现场安全； 2. 规范施工起重机械设备的使用，提高使用效率； 3. 提高管理效率，便于管理部门进行监督和管理。

内容建筑施工起重机械设备使用登记制度内容包括以下几个方面： 1. 登记要求。

对施工起重机械设备的基本信息进行登记，包括设备名称、型号、生产厂家、机身编码、配件配置、使用状况、安全检测等信息。

同时要求设备使用单位公开企业资质证书等相关证件。

2. 操作人员证照要求。

操作人员必须持有国家发行的安全员证书或者特种作业操作证书，方可参与起重机械设备的操作，并在操作前进行安全培训和操作练习。

3. 操作规定。

明确施工起重机械设备的使用规定，包括设备安装、调试、保养、维修、作业等方面的要求和流程，以及所有人员必须遵守的安全操作规程、禁止事项和处罚措施等。

4. 安全检测。

建立定期检查机制和现场检查机制，对施工起重机械设备进行安全检测，发现问题要及时处理，并定期进行维护、保养和修理。

5. 责任追究。

明确施工起重机械设备使用上存在的问题、责任人及责任追究方式，对没有按照规定操作的人员实施相应处罚措施。

实施为确保施工现场安全，施行登记制度有必要： 1. 加强监管，对施工现场安全有关职责落实到管理部门，并加强对使用单位和操作人员的监督和检查力度，真正做到“无证不得上岗，无证不得开机”。

2. 教育宣传，有关管理部门应加强施工现场安全教育宣传力度，提高操作人员和管理人员安全意识和职业道德。

3. 加强协议配合，有关部门应在建筑施工现场安全管理协议中规定，对施工起重机械设备使用登记制度进行明确规定，以便于协调各部门间的工作。

总结建筑施工起重机械设备使用登记制度的实施，可以有效的保障施工现场安全，规范施工起重机械设备的使用，提高施工效率和管理效率。

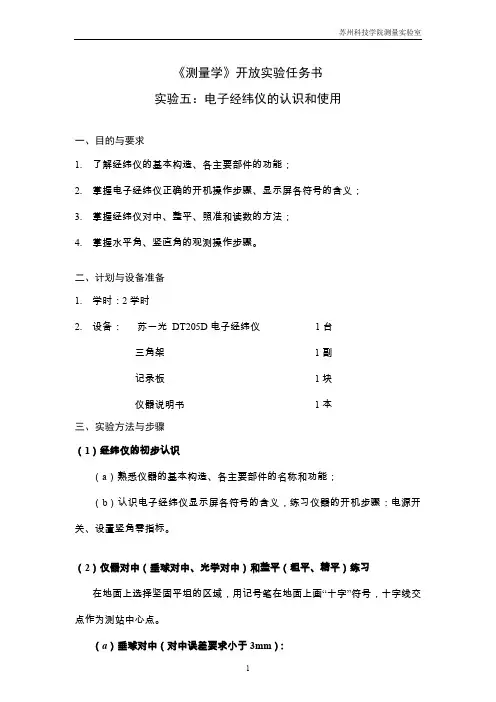

《测量学》开放实验任务书实验五：电子经纬仪的认识和使用一、目的与要求1.了解经纬仪的基本构造、各主要部件的功能；2.掌握电子经纬仪正确的开机操作步骤、显示屏各符号的含义；3.掌握经纬仪对中、整平、照准和读数的方法；4.掌握水平角、竖直角的观测操作步骤。

二、计划与设备准备1.学时：2学时2.设备：苏一光DT205D电子经纬仪1台三角架1副记录板1块仪器说明书1本三、实验方法与步骤（1）经纬仪的初步认识（a）熟悉仪器的基本构造、各主要部件的名称和功能；（b）认识电子经纬仪显示屏各符号的含义，练习仪器的开机步骤：电源开关、设置竖角零指标。

（2）仪器对中（垂球对中、光学对中）和整平（粗平、精平）练习在地面上选择坚固平坦的区域，用记号笔在地面上画“十字”符号，十字线交点作为测站中心点。

（a）垂球对中（对中误差要求小于3mm）：粗对中和粗平先将三脚架安置在测站点上，三角架头面大致水平，用垂球粗略对中后，踩紧三脚架，然后用连接螺旋将仪器固定在三脚架上。

精对中若偏离测站点较多时，将三脚架平行移动；若偏离较少，可将连接螺旋松开，在架头上移动仪器使垂球尖准确对准测站中心点，再将连接螺旋旋紧。

精平使照准部水准管与任意两个脚螺旋连线平行，两手以相反方向同时旋转两个脚螺旋，使水准管气泡居中（气泡移动方向与左手大拇指移动方向一致）。

再将照准部旋转90°，调节第三个脚螺旋使水准管气泡居中。

反复以上操作，至气泡在任何方向居中；反复精对中和精平如有必要，重复上述“精对中”、“精平”两步骤，直至仪器做到“既对中又水平”。

（b）光学对中（对中误差要求小于1mm）：改用光学对中器代替垂球，按照“垂球对中”的步骤进行光学对中练习。

（3）瞄准目标练习：松开照准部和望远镜的制动螺旋，用瞄准器粗略瞄准目标，拧紧制动螺旋。

调节目镜对光螺旋，看清十字丝，再转动物镜对光螺旋，使目标影像清晰，转动水平微动和竖直微动螺旋，用十字丝精确瞄准目标，并消除视差。

经纬仪的认识与使用实验报告篇一：实验二经纬仪的认识与使用实验二经纬仪的认识与使用1．目的（1）了解DJ6光学经纬仪的基本结构及主要部件的名称和作用。

（2）掌握经纬仪基本操作和读数方法。

2．组织每组8一10人。

每组每位同学完成经纬仪的整平、对中、瞄准、读数工作各一次。

3．学时课内2学时4．仪器及用具每组DJ6光学经纬仪1台、花杆2个。

5．实验步骤提要整平、对中经纬仪——瞄准测钎——读水平度盘。

5）学会DJ6光学经纬仪的读数方法。

读数记录于“读数记录表”中。

6）练习配置水平度盘的方法。

7．实验记录及上交资料: 每人交1份实验报告。

实验三测回观测法测水平角1．目的1）掌握水平角观测原理，经纬仪的构造及度盘读数。

2）掌握测回法测水平角的方法。

2．组织每组4－5人，每人用测回法完成一个水平角的观测任务。

3．学时课内2学时4．仪器及用具：每组DJ6光学经纬仪1台、花杆2个、记录板1个。

5．实验步骤提要1）度盘配置：设共测n（n＝4或5）个测回，则第i个测回的度盘位置为略大于（i-1）×180°/n。

2）一测回观测：（1）盘左：瞄准左目标A，进行读数记a1；顺时针方向转动照准部，瞄准右目标B，进行读数记b1；计算上半测回角值β左= b1- a1。

（2）盘右：瞄准右目标B，进行读数记b2；逆时针方向转动照准部，瞄准左目标A，进行读数记a2；计算下半测回角值β右= b2- a2。

左-β右）/2。

（3）检查上、下半测回角值互差是否超限。

计算一测回角值β=（β3)测站观测完毕后，当即检查各测回角值互差是否超限，计算平均角值。

6.注意事项1) 瞄准目标时，尽可能瞄准其底部，以减少目标倾斜引起的误差。

2) 同一测回观测时，切勿转动度盘变换手轮，以免发生错误。

3）观测过程中若发现气泡偏移超过一格时，应重新整平重测该测回。

4）计算半测回角值时，当左目标读数a大于右目标读数b时，则应加360°。

5）限差要求为：对中误差小于3㎜；上、下半测回角值互差不超过±40”，超限重测该测回；各测回角值互差不超过±24”，超限重测该测站。

实验四测回法观测水平角水平角测量是角度测量工作之一，测回法是测定由两个方向所构成的单个水平角的主要方法，也是在测量工作中使用最为广泛的一种方法。

通过本实验可使同学们了解测回法测量水平角的步骤和过程，掌握用光学或电子经纬仪按测回法测量水平角的方法。

一、实验性质验证性实验，实验时数安排为1 2学时。

二、目的和要求⑴进一步熟悉经纬仪的使用方法。

⑵掌握测回法观测水平角的观测、记录和计算方法。

⑶了解用经纬仪按测回法观测水平角的各项技术指标。

三、仪器和工具⑴经纬仪1台、记录板1块、线垂2个、三脚架1台、棱镜1台、棱镜支架1个。

⑵自备：铅笔、计算器。

四、方法步骤⑴在指定的场地内，选择边长大致相等的3个点打桩，在桩顶钉上小钉作为点的标志，分别以A，B，C命名。

⑵在A，C两点分别安置棱镜。

⑶将B点作为测站点，安置经纬仪进行对中、整平。

⑷使望远镜位于盘左位置（即观测员用望远镜瞄准目标时，竖盘在望远镜的左边，也称正镜位置），瞄准左边第一个目标A，将水平度盘读数拨到0º或略大于0º的位置上，读数并做好记录。

⑸按顺时针方向，转动望远镜瞄准右边第二个目标C，读取水平度盘读数，记录，并在观测记录表格中计算盘左上半测回水平角值（C目标读数-A目标读数）。

⑹将望远镜盘左位置换为盘右位置（即观测员用望远镜瞄准目标时，竖盘在望远镜的右边，也称倒镜位置），先瞄准右边第二个目标C，读取水平度盘读数，记录。

⑺按逆时针方向，转动望远镜瞄准左边第一个目标A，读取水平度盘读数，记录，并在观测记录表格中计算出盘右下半测回角值（C目标读数-A目标读数）。

⑻比较计算的两个上、下半测回角值，若限差≤40″，则满足要求，取平均求出一测回平均水平角值。

⑼如果需要对一个水平角测量n 个测回，则在每测回盘左位置瞄准第一个目标A 时，都需要配置度盘。

每个测回度盘读数需变化n ︒180（n 为测回数）。

（如：要对一个水平角测量3个测回，则每个测回度盘读数需变化︒=︒603180，则3个测回盘左位置瞄准左边第一个目标A 时，配置度盘的读数分别为：0º、60º、120º或略大于这些读数。

经纬仪认识与使用实验报告姓名:邓琛班级：地球物理1701班学号：0110170124实验一经纬仪认识与使用一、实验名称：经纬仪认识与使用二、实验目的与要求：1、了解光学经纬仪的基本构造，各部件的名称和作用。

2、掌握经纬仪对中、整平、瞄准和读数的基本方法。

三、实验仪器：经纬仪1台，三脚架1个。

四、实验内容：1、熟悉经纬仪的构造，熟悉各部件功能及使用；2、掌握经纬仪对中整平方法；3、熟悉经纬仪测角的流程；4、掌握经纬仪测水平角、垂直角的瞄准方法；5、按物理实验报告格式，独立编写并提交一份实验报告。

五、实验原理与方法：1、经纬仪的构造及各部件功能及使用方法DJ6 经纬仪由三部分组成：照准部、水平度盘、基座组成。

各部件名称如图1 所示。

图 1 经纬仪各部件名称1）各部件功能及使用各种旋钮的作用与经纬仪基本一致，在实验过程中进一步加深认识。

水平制动螺旋：粗瞄后制动，照准部则不能转动；水平微动螺旋：水平制动螺旋制动后，水平微动螺旋可以小范围微动，用于精确照准目标；竖直制动螺旋：粗瞄后制动，望远镜则不能转动；竖直微动螺旋：竖直制动螺旋制动后，竖直微动螺旋可以小范围微动，用于精确照准目标；脚螺旋：用于对中和整平仪器；物镜调焦螺旋：旋转该螺旋，进行物镜调焦，看清目标成像。

目镜调焦螺旋：旋转该螺旋，进行目镜调焦，看清十字丝成像。

指标水准管调节螺旋：调节该螺旋，使指标水准管气泡居中。

反光镜：360 度转动反光镜，是读数窗的亮度最大。

光学对点器：用于仪器对中。

2、经纬仪使用方法使用经纬仪进行角度测量，按以下流程进行：安置仪器—仪器对中整平—瞄准——读数。

如果是垂直角测量，在读数前应使指标水准管气泡居中。

1）对中整平（1）安置仪器将三脚架成正三角形打开，测站点在三角形中心，架头大致水平，拧紧固定螺旋将仪器安置在架头上。

（2）精确对中如果测站点位未出现在光学对点器视野中，可两手各握住一个脚架架腿移动脚架，使测站点位大致位于对点器标识圆圈附近，最后用脚螺旋精确对中。

经纬仪的认识与使用一、经纬仪简介经纬仪是一种常用的测量仪器，主要用于测量水平角和竖直角，常用于地形测量、工程测量等。

经纬仪由望远镜、度盘、基座等主要部分组成，具有精度高、使用方便等特点。

二、主要组成部件1. 望远镜：用于瞄准目标和观察目标。

2. 度盘：经纬仪的主要读数机构，分为水平度盘和竖直度盘。

3. 基座：经纬仪的底座，通常由三脚架和轴座组成。

三、刻度盘与度盘读数经纬仪的刻度盘分为水平度盘和竖直度盘，分别用于测量水平角和竖直角。

刻度盘上的读数代表角度值，其单位为度、分、秒。

读数时，先读取整数部分，再读取小数部分，注意区分度和分的符号。

四、安置与对中在使用经纬仪之前，需要将其安置在测量点上，并进行对中。

对中是指将望远镜的视线准确地投射到目标点上，以保证测量结果的准确性。

如果需要对中，可以使用三脚架上的调节机构进行调整。

五、瞄准目标使用经纬仪时，需要将望远镜对准目标，以便进行角度测量。

瞄准目标时，可以通过旋转望远镜的俯仰和旋转角度来进行调整，使目标清晰地呈现在望远镜的视野中。

六、读数记录在进行角度测量时，需要认真读取度盘上的数值，并记录下来。

读数时要注意区分度和分的符号，以及注意每个部分的读数精度。

在记录数据时，应该按照规定的格式进行记录，方便后续的数据处理和分析。

七、水平角测量水平角是指目标方向与水平线之间的夹角。

测量水平角时，将望远镜对准目标A，记录度盘上的读数a；然后顺时针转动望远镜对准目标B，记录度盘上的读数b。

通过计算(b-a)即可得到水平角值。

八、竖直角测量竖直角是指竖直方向的角度变化。

测量竖直角时，需要将望远镜对准目标，并将竖直度盘固定在水平位置上。

此时，竖直度盘与望远镜之间的角度即为竖直角。

记录度盘上的读数即可得到竖直角值。

九、距离测量经纬仪也可以用于距离测量。

通过测量两点之间的角度和距离信息，可以计算出两点之间的实际距离。

具体方法可以使用公式D=d*sin(A)进行计算，其中D为两点之间的实际距离，d为水平距离，A为水平夹角。

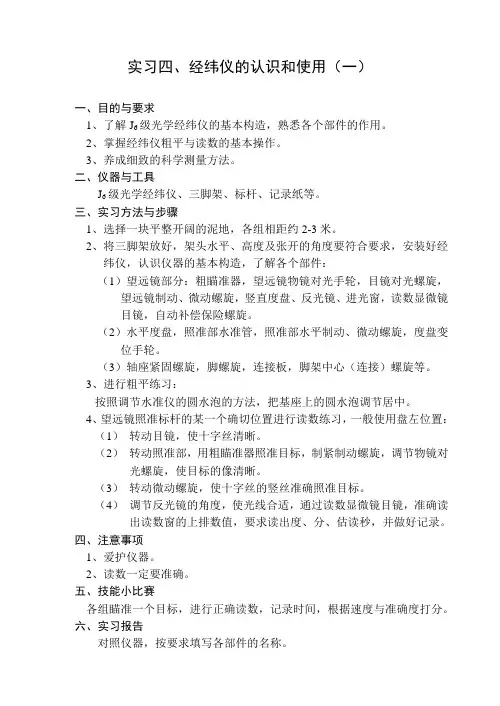

实习四、经纬仪的认识和使用（一）一、目的与要求1、了解J6级光学经纬仪的基本构造，熟悉各个部件的作用。

2、掌握经纬仪粗平与读数的基本操作。

3、养成细致的科学测量方法。

二、仪器与工具J6级光学经纬仪、三脚架、标杆、记录纸等。

三、实习方法与步骤1、选择一块平整开阔的泥地，各组相距约2-3米。

2、将三脚架放好，架头水平、高度及张开的角度要符合要求，安装好经纬仪，认识仪器的基本构造，了解各个部件：（1）望远镜部分：粗瞄准器，望远镜物镜对光手轮，目镜对光螺旋，望远镜制动、微动螺旋，竖直度盘、反光镜、进光窗，读数显微镜目镜，自动补偿保险螺旋。

（2）水平度盘，照准部水准管，照准部水平制动、微动螺旋，度盘变位手轮。

（3）轴座紧固螺旋，脚螺旋，连接板，脚架中心（连接）螺旋等。

3、进行粗平练习：按照调节水准仪的圆水泡的方法，把基座上的圆水泡调节居中。

4、望远镜照准标杆的某一个确切位置进行读数练习，一般使用盘左位置：（1）转动目镜，使十字丝清晰。

（2）转动照准部，用粗瞄准器照准目标，制紧制动螺旋，调节物镜对光螺旋，使目标的像清晰。

（3）转动微动螺旋，使十字丝的竖丝准确照准目标。

（4）调节反光镜的角度，使光线合适，通过读数显微镜目镜，准确读出读数窗的上排数值，要求读出度、分、估读秒，并做好记录。

四、注意事项1、爱护仪器。

2、读数一定要准确。

五、技能小比赛各组瞄准一个目标，进行正确读数，记录时间，根据速度与准确度打分。

六、实习报告对照仪器，按要求填写各部件的名称。

实习四、经纬仪的认识和使用（二）一、目的与要求1、掌握经纬仪使用的各个环节的基本操作；2、测定出一个水平角值；3、养成细致的科学测量方法。

二、仪器与工具J6级光学经纬仪、三脚架、标杆、记录板、木桩、小钉、鎯头等三、实习方法与步骤1、选择一块平整开阔的泥地，各组相距约2-3米。

用鎯头将木桩打入地面，钉上小钉，作为测站点点位O，在离测站点20米处设标杆。

2、将经纬仪安置在O点上，进行对中练习：（1）在泥地上将三脚架放好，架头水平、高度及张开的角度要符合要求，安装好经纬仪。

经纬仪的认识与使用经纬仪是一种测量地球表面上任意一点位置的仪器。

它是由一个支架、一个指南针和一个测角器组成的。

支架是经纬仪的基本结构，用于支撑并固定整个仪器。

指南针用来确定北方的方向，测量器则用来测量地面上特定点与基点之间的夹角。

使用经纬仪最关键的一步是准确的设置基点。

首先，我们需要选取一个具备代表性的地点作为基点，通常选择能够观察到远处地标的位置。

然后，我们需要找到基点的精确坐标，通常通过全球定位系统（GPS）来获取。

基点坐标的获取需要借助相关的地图和测量仪器。

在设置基点的过程中，需要确保在基点附近没有任何物体或建筑物的遮挡，以获得准确的测量结果。

设置好基点后，我们可以开始使用经纬仪进行测量。

首先，将经纬仪放置在基点上，使其与地面水平。

接着，使用指南针来确定北方的方向，调整经纬仪的方向与正北方向保持一致。

然后，以基点为中心，逐一测量其他地点与基点之间的夹角。

这个夹角就是地面上特定点的经纬度信息。

通过测量多个地点的夹角，我们可以获得这些地点的经纬度坐标。

在使用经纬仪时，需要注意一些技巧和注意事项。

首先，要保持仪器的稳定性，尽量避免仪器的晃动或移动。

其次，在测量时要保持仪器的水平，以确保测量结果的准确性。

另外，由于经纬仪的指南针易受到外部磁场的干扰，所以在测量时要尽量避免靠近有磁性物体的地方。

最后，使用经纬仪进行测量时，要注意测量的时间和天气条件。

尽量选择晴朗无风的天气，确保测量结果的准确性。

经纬仪的应用非常广泛。

首先，它在地理学、地质学和测绘学等领域被广泛应用于地理测量和地图制作。

通过使用经纬仪，可以获取目标地点的经纬度坐标信息，从而绘制出详细的地图。

其次，经纬仪还被用于导航和航海领域，通过测量目标地点与基点之间的夹角，可以确定自己的位置。

此外，经纬仪还可以用于户外探险和野外地质调查等活动中。

总的来说，经纬仪是一种测量地球表面上任意一点位置的仪器。

它具备简单易用、准确可靠等特点，广泛应用于地理测量、地图制作、导航航海等领域。

经纬仪的认识和使用
经纬仪是一种用于测量地球表面上某一位置的地理经度和纬度的仪器。

它由一组垂直的纬线和水平的经线组成，通常配有一个测量指针和一个水平器。

使用经纬仪的第一步是将其放置在地面上，并通过调整脚部和水平器，使其保持平衡和水平状态。

然后，需要确定一个基准点，通常选取为一个已知的地理坐标点，例如一个已知的城市或标志性建筑。

接下来，需要将测量指针对准目标位置，并记录指针所指的纬度和经度数值。

在调整指针位置时，应该注意保持经纬仪的水平状态，以确保测量的准确性。

测量完成后，可以使用地图或者其他地理信息系统来确定测得位置的确切地理坐标。

这些坐标可以用于导航、地图绘制、地理研究等领域。

除了测量经纬度，经纬仪还可以被用于测量海拔高度和地球上其他位置的方位角。

它是地理学、测绘学和导航领域中重要的工具之一。

总之，经纬仪是一种用于测量地理经度和纬度的仪器，它需要放置在平坦的地面上，并通过调整脚部和水平器使其保持水平。

通过对准测量指针和记录其所指的数值，可以确定目标位置的经纬度坐标。

这个仪器在地理、测绘和导航领域中有着广泛的应用。

经纬仪的认识与使用实验报告实验报告：经纬仪的认识与使用摘要：本报告主要描述了经纬仪的构造、使用方法以及在实验中的应用。

通过对实验的观察与数据分析，我们掌握了经纬仪的测量原理，并成功测得了实际值。

这为今后使用经纬仪提供了基础与帮助。

一、引言经纬仪是一种广泛应用于测量水平和垂直方向角度的精密仪器。

在实际应用中，经常用于进行地理勘探、天文观测、城市规划等领域。

本实验旨在深入了解经纬仪的结构和使用方法，提高我们的实验能力，同时掌握一定的测量技巧。

二、实验仪器和材料本实验所用仪器为经纬仪，以及一张具有标度的圆盘。

材料包括实验说明书、卷尺、三角板、笔等。

三、实验原理1、经纬仪的构造经纬仪由经纬仪座、经纬仪臂以及经纬仪望远镜、放大镜等组成。

其中，经纬仪座为由铸铁构成的圆盘，底部放置三支脚，使其保持水平状态；经纬仪臂则为一只曲柄形的弯臂，用于带动经纬仪望远镜的旋转；而经纬仪望远镜则能够精确的观测目标的刻度。

2、经纬仪的测量原理经纬仪依靠望远镜对刻度的精确测量，可以计算目标位置的经度和纬度。

具体方法为经纬仪臂方向朝向相对应的南北极，并通过调整经纬仪望远镜的角度，使其恰好朝向目标位置上方的刻度。

根据读数与刻度间的比例关系，便可得出目标的经度和纬度。

四、实验步骤1、准备工作将经纬仪座放置在平稳的物体上，并通过调整底部螺丝，使其保持水平状态。

2、望远镜寻北调整经纬仪望远镜，将其对准北极星，并通过望远镜的调焦调整成清晰的形态。

记录下此时刻度的朝向角度。

3、测定地点经纬度使用下水平仪，确定所在位置的水平角度，并将其标记在经纬仪圆盘上。

接下来，将望远镜与目标瞄准，并通过测量，计算出目标的经纬度。

4、实验数据处理根据实验数据，计算出测定的目标经纬度，与实际值进行对比，并计算误差。

五、实验结果与分析通过实验，我们成功测得了目标的经纬度，并比较发现，与实际值存在一定误差。

分析原因可能为：在使用望远镜望向目标时，由于目标圆盘的抖动，导致读数产生误差。

实验四经纬仪的认识和使用
一、目的和要求
1.了解DJ2型光学经纬仪的基本结构及其主要部件的名称及作用；
2.练习经纬仪对中、整平、瞄准和读数的方法，并掌握基本操作要领；
3.要求对中误差小于3mm，整平误差小于一格；
二、计划和设备
1.实验学时安排2学时，实验小组4～6人组成；
2.实验设备为DJ2型光学经纬仪或电子经纬仪一台及其它附属配件；
3.实验场地为实验大楼楼顶若干测量标志；
三、方法和步骤
1.经纬仪的安置
松开三角架，安置于测点上，其高度大约在胸口附近，架头大致水平并安置好仪器；对中，使架头中心对准测站点，踩紧脚架。

2.经纬仪的使用
1)对中
采用光学对中器对中，先利用三脚架使仪器大致对中，再利用脚螺旋使光学对中
器精确对中；
2)整平
升降三脚架使圆水准器居中，使仪器大致水平；在检查仪器是否对中，如果仪器不
对中，重复上一步骤使仪器对中，再利用升降三脚架粗平仪器，最后利用脚螺旋精
平仪器；
3)瞄准
瞄准的方法与水准仪操作基本相同；
4)读数
调节反光镜使读数窗亮度适当，对读数窗的目镜调焦，看清读数窗分划，根据使用
的仪器情况进行读数；
四、注意事项
1.瞄准目标时，尽可能瞄准目标底部；
2.同一测回观测时，切勿动读盘配置器；
3.注意仪器的安全使用。

实验4 经纬仪的认识、使用和水平角的测量一、目的1．了解DJ6经纬仪各部件及有关螺旋的名称和作用。

2．掌握经纬仪的对中、整平、瞄准和读数方法。

3．掌握用经纬仪测定地面两目标方向之间水平角的测回法。

二、安排1．时数：课内2学时；小组：2~4人。

2．仪器：每组领DJ6经纬仪1台、测伞1把、记录板1块。

3．场地：平地安置仪器，远处选择两个背景清晰的直立目标。

三、内容(一) 认识经纬仪1.安置松开架腿，调节其长度后拧紧架腿螺旋；将三角架张开，使其高度约与胸口平，挂上垂球，移动三角架，使垂球大致对准地面测站点标志，架头基本水平，然后将架腿的尖部踩入土中(或插在坚硬路面的凹陷处)；从仪器箱中取出经纬仪，用中心连接螺旋将其固连到脚架上。

2.认识了解仪器各部件及有关螺旋的名称、作用和使用方法；熟悉读数窗内度盘和分微尺影像的刻划和注记。

(二) 使用经纬仪1．对中稍许松开中心连接螺旋，双手扶基座，在架头上平移仪器，使垂球尖对准地面测站点标志，偏差不超过2~3mm，再拧紧连接螺旋。

2．整平松开水平制动螺旋转动照准部，使水准管与任一对脚螺旋平行，按“左手法则”使水准管气泡居中；再将照准部转动90°，旋转另一只脚螺旋，使气泡居中。

重复上述步骤，直到照准部转至任何位置气泡偏离不超过1格为止。

如经纬仪装有光学对中器，可以使仪器的对中和整平同时进行。

先将仪器初步整平，中心大致对准测站点，旋转对中器目镜调焦螺旋，使分划板小圆圈清晰，再伸缩对中器小镜筒，使测站点标志清晰。

通过旋转脚螺旋使测站点标志进入小圆圈中间，再通过升降脚架架腿的高度使照准部水准管气泡在相互垂直的方向上均居中 (此时不应再旋转脚螺旋调节水准管气泡，否则将使测站点标志偏离小圆圈)，即达到同时对中和整平的目的。

3．照准先松开照准部和望远镜的制动螺旋，将望远镜指向明亮的背景或天空，旋转目镜调焦螺旋，使十字丝清晰，然后转动照准部，用望远镜上的瞄准器对准目标，再通过望远镜瞄准，使目标影像位于十字丝竖丝附近，旋转对光螺旋，进行物镜调焦，使目标影像清晰，消除视差，最后旋转水平和望远镜微动螺旋，使十字丝竖丝单丝与较细的目标精确重合，或双丝将较粗的目标夹在中央。

第1篇一、实验目的1. 熟悉经纬仪的基本构造、功能和使用方法。

2. 掌握经纬仪的整平、对中、瞄准和读数操作。

3. 学习如何利用经纬仪进行角度测量，并计算水平角和垂直角。

二、实验仪器与用具1. 经纬仪 1 台2. 三脚架 1 个3. 花杆 2 个4. 读数记录表 1 张三、实验原理经纬仪是一种用于测量角度的仪器，主要由照准部、水平度盘和基座组成。

照准部用于瞄准目标，水平度盘用于读取水平角度，基座用于支撑仪器。

四、实验步骤1. 准备工作- 将经纬仪放置在三脚架上，调整三脚架的高度，确保仪器水平。

- 检查经纬仪各部件是否完好，如有损坏应及时更换。

2. 整平- 通过调整脚螺旋，使经纬仪的垂直轴垂直于地面，即仪器处于水平状态。

- 观察水平度盘上的水准管，当气泡位于中央时，表示仪器已整平。

3. 对中- 通过调整照准部上的对中螺旋，使望远镜的视准轴与目标点重合。

- 观察望远镜中的十字丝，当十字丝与目标点重合时，表示仪器已对中。

4. 瞄准- 通过调整望远镜上的照准螺旋，使望远镜的视准轴与目标点重合。

- 观察望远镜中的十字丝，当十字丝与目标点重合时，表示仪器已瞄准。

5. 读数- 读取水平度盘上的读数，记录在读数记录表中。

- 读取望远镜中的读数，记录在读数记录表中。

6. 计算水平角和垂直角- 根据读数记录表中的数据，计算水平角和垂直角。

五、实验结果与分析1. 实验过程中，经纬仪的整平、对中和瞄准操作均顺利完成。

2. 读取水平度盘和望远镜中的读数准确无误。

3. 根据读数记录表中的数据，计算出的水平角和垂直角符合实际情况。

六、实验结论1. 经纬仪是一种实用的角度测量仪器，可广泛应用于工程测量、地质勘探等领域。

2. 掌握经纬仪的整平、对中、瞄准和读数操作，对于进行角度测量至关重要。

3. 本实验成功完成了经纬仪的基本操作，为后续的测量工作奠定了基础。

七、实验注意事项1. 实验过程中，注意保护经纬仪，避免损坏。

2. 操作过程中，保持仪器稳定，避免抖动。

经纬仪的认识和使用经纬仪是一种测量地球上任意位置的方位角和高度角的仪器，常用于地理测量、工程测绘和天文观测。

它通过测量观测点与参考点之间的角度来确定观测点在水平和垂直方向的位置。

经纬仪的使用涉及到一系列步骤和技巧，下面将详细介绍经纬仪的认识和使用。

首先，经纬仪由以下几个部分组成：水平圆盘、垂直圆柱、方位器和望远镜。

水平圆盘是一个水平放置的圆环，上面刻有0到360度之间的角度刻度。

垂直圆柱是一个垂直放置的圆柱体，上面刻有0到90度之间的角度刻度。

方位器是用来记录方位角的装置，通常由一个水平圆盘和一个小指针组成。

望远镜是用来观测参考点和观测点之间的准确角度的装置。

在使用经纬仪之前，首先需要进行校准。

校准通常包括水平校准和垂直校准。

水平校准是通过调整水平圆盘使其完全水平来实现的，通常使用气泡管来判断水平状态。

垂直校准是通过调整垂直圆柱让其指向正北来实现的，通常使用指南针来辅助校准。

在开始测量之前，需要选择一个合适的观测点和一个参考点。

观测点是需要测量的位置，而参考点则是已知位置，可以提供一个已知的角度参考。

通常，参考点是远离观测点的、易于观测的地理特征，如山脊、建筑物或者天体。

开始测量时，首先需要将经纬仪放置在观测点上，保持仪器的水平和垂直状态。

然后，通过调整水平圆盘和垂直圆柱使望远镜对准参考点。

调整完成后，通过望远镜观察参考点的位置，并记录下方位角和高度角。

方位角通常以正北为参考，从0度到360度表示方位的方向。

高度角是观测点与水平面之间的角度，一般范围在0度到90度之间。

通过记录这两个角度，可以确定观测点在水平和垂直方向上的位置。

在进行测量时，需要注意以下几点。

首先，要保持经纬仪的稳定性，避免颤动和震动对测量结果的影响。

其次，要避免望远镜镜头与眼睛之间有遮挡物，以确保可以清晰地观察参考点。

另外，对于远距离的参考点，可以使用望远镜的放大功能，以提高测量的准确性。

最后，在测量结束后，需要对测量结果进行处理和分析。

实验四经纬仪的认识与使用一、实验目的（1）了解DJ6型光学经纬仪的构造，并学会其使用方法。

（2）练习DJ6型光学经纬仪对中、整平、调焦和照准、读数及置数等基本操作。

二、实验器具经纬仪、测钎、记录板。

三、实验内容(1)了解经纬仪各部分构造及作用。

(2)练习经纬仪的对中、整平、瞄准和读数。

四、实验要求(1)每人安置仪器(对中、整平)于测站上，瞄准左、右目标，读出水干度盘读数。

然后重新安置仪器于同一测站上，重复观测。

算出每次角值，求出角值之差。

(2)用盘左位置观测。

(3)对中误差应小于3mm。

(4)目标瞄准测钎最下部。

五、实验步骤1、安置经纬仪打开三脚架，将其支在地面上，并使高度适当，目估使架头大致水平，检查脚架腿是否安置稳固，脚架伸缩螺旋是否拧紧，然后打开仪器箱取出经纬仪，置于三脚架头上并用连接螺旋将仪器牢固地固连在三脚架头上。

了解经纬仪各部分构造及作用。

2、练习经纬仪的对中、整平、瞄准和读数。

对中时，可先用垂球大致对中，概略整平仪器后取下垂球，再调节对中器的目镜，松开仪器与三脚架间的连接螺旋，两手扶住仪器基座，在架头上平移仪器，使分划板上小圆圈中心与测站点重合，固定中心连接螺旋。

平移仪器，整平可能受到影响，需要重新整平，整平后光学对中器的分划圆中心可能会偏离测站点，需要重新对中。

因此，这两项工作需要反复进行，直到对中和整平都满足要求为止。

整平时，先转动仪器的照准部，使照准部水准管平行于任意一对脚螺旋的连线，然后用两手同时以相反方向转动该两脚螺旋，使水准管气泡居中，注意气泡移动方向与左手大拇指移动方向一致；再将照准部转动90°使水准管垂直于原两脚螺旋的连线，转动另一脚螺旋，使水准管气泡居中。

如此重复进行，直到在这两个方向气泡都居中为止。

居中误差一般不得大于一格。

3、测量两个方向间的水平角。

六、观测记录经纬仪认识和使用记录表仪器型号：观测者：_____年______月______日天气：记录者：测站目标竖盘位置水平度盘读数角值角值之差备注°′″°′″′″。

经纬仪认识与使用实验报告一、实验目的1、了解经纬仪的测量原理；2、掌握经纬仪的使用方法及测量过程；3、熟悉经纬仪的应用范围及注意事项。

二、实验仪器经纬仪、三角板、三角铁、标尺等测量工具。

三、实验原理经纬仪是一种测量大地方位角的仪器，通过测量天体的高度角和方位角来确定地面上的位置。

因此，经纬仪必须具备高、平面角度的测量能力，以及纵、横坐标的定位精度。

经纬仪的基本组成部分包括望远镜、经纬仪支架和支架上的两个旋钮。

其中，望远镜的作用是对着要测量的目标进行准星，可以有较高的放大倍数；而支架上的旋钮则是用于调整水平仪的。

经纬仪的调整方式主要包括三个方面：第一是望远镜的正确瞄准；第二是红丝或黑丝水平仪的调平；第三是转换瞄准方向（即从东或从西看）。

经纬仪的测量原理是利用公式：cosLsinH=sinδcosφ-cosδsinαcosθ-cosφcosδcosαcosθ-sinφcosδsinθ，其中L代表经度，H代表时角，α代表天体的方位角，δ代表天体的高度角，θ代表望远镜摆放的倾斜角，φ代表观测点的纬度。

四、实验步骤1、安装经纬仪及其支架，然后调整水平仪使其水平，以保证精度；2、确定测量对象及其方向，放置三角铁、三角板等助测用具；3、打开经纬仪大圆盘，确定所测位置的经度。

旋转望远镜，将它的镜头向北或向南，直至红丝或黑丝水平仪指针回归于中心位置；4、望远镜找准测量对象，调节望远镜上的测量标尺，将目标物体的方位角和高度角度数读出，记录下来。

5、转圆盘，调整经纬仪使其对于所测的目标物体正对，确定其方位角和高度角；6、依据上述公式，结合已知数据计算出所测目标的经度、纬度。

五、实验注意事项1、使用经纬仪进行测量时，首先要确认使用的地方平稳、平坦、免受干扰；2、测量前应仔细熟悉经纬仪的组成部分，确保各个调整部件的调整正确；3、在望远镜定位过程中，应当准确地校准望远镜并调整角度，以保证测量正常进行；4、测量过程中，应保证亮度充足、无干扰的环境，注意避免光的反射以及各种电子设备的影响，以确保高精度的测量；5、对于测量数据的记录及计算，必须保证其准确、规范，清晰地标明数据来源、操作人员、测量时间等信息。

经纬仪的认识与使用实验报告一、实验目的1、了解经纬仪的构造和工作原理。

2、掌握经纬仪的使用方法，包括对中、整平、瞄准、读数等操作。

3、能够使用经纬仪进行水平角和竖直角的测量。

二、实验仪器本次实验所使用的仪器为 DJ6 型光学经纬仪，其主要由照准部、水平度盘和基座三大部分组成。

照准部包括望远镜、竖直度盘、水准管、读数显微镜等；水平度盘用于测量水平角；基座用于支撑整个仪器并使其稳定。

三、实验原理1、水平角测量原理水平角是指地面上两条相交直线在水平面上的投影所夹的角度。

经纬仪测量水平角的原理是通过测量两条直线在水平度盘上的读数之差来计算水平角。

2、竖直角测量原理竖直角是指在同一竖直面内，视线与水平线之间的夹角。

经纬仪测量竖直角的原理是通过测量视线在竖直度盘上的读数与起始读数之差来计算竖直角。

四、实验步骤1、安置仪器（1）将经纬仪安置在测站点上，对中是使仪器中心与测站点位于同一铅垂线上。

可以通过移动三脚架的腿来大致对中，然后使用脚螺旋进行精确对中。

（2）整平是使仪器的竖轴处于铅垂位置，水平度盘处于水平位置。

首先调整三脚架的高度，使圆水准器气泡居中，然后调整脚螺旋使水准管气泡居中。

2、瞄准目标（1）松开望远镜制动螺旋，将望远镜瞄准目标，然后拧紧制动螺旋。

（2）通过望远镜的目镜和调焦螺旋，使目标清晰成像。

（3）转动水平微动螺旋和竖直微动螺旋，使十字丝准确瞄准目标。

3、读数（1）打开反光镜，调整其位置，使读数窗内亮度适中。

（2）看清水平度盘和竖直度盘的读数，并记录下来。

4、测量水平角（1）在测站点上安置好经纬仪，选择两个目标点 A 和 B。

（2）先瞄准 A 点，读取水平度盘读数 a₁。

（3）再瞄准 B 点，读取水平度盘读数 b₁。

（4）水平角β ＝ b₁ a₁5、测量竖直角（1）在测站点上安置好经纬仪，瞄准目标点。

（2）读取竖直度盘的读数。

（3）根据竖直角的计算公式计算竖直角。

五、实验数据记录与处理1、水平角测量数据｜测回|目标 A 读数|目标 B 读数|水平角|｜｜｜｜｜｜1|＿____|＿____|＿____|｜2|＿____|＿____|＿____|｜3|＿____|＿____|＿____|2、竖直角测量数据｜目标|竖直度盘读数|竖直角|｜｜｜｜｜C|＿____|＿____|｜D|＿____|＿____|对测量数据进行处理，计算平均值和误差。
