平屋顶的构造

  • 格式：doc
  • 大小：127.00 KB
  • 文档页数：9

①泛水与屋面相交处的基层须用水泥砂浆或混凝土做成 让 学 生 观 察 R=50～150mm 的圆弧或钝角； ②卷材在竖直面的粘贴高度不应小于 250mm； ③泛水处的卷材与屋面卷材相连接，并在底层加铺一层； 后讲解并画 图。
④泛水上端应固定在墙上，并有挡雨措施。 （2）檐口构造 ①挑檐和挑檐沟的构造要点是都应注意处理好卷材的收头 固定、檐口饰面及挑檐和挑檐沟板底面的滴水。 ②对于有组织排水的檐沟，沟内应增设附加层，并在内侧 翻上，与屋面交接处的 200mm 范围应空铺。 ③女儿墙檐口的构造要点是檐沟和泛水的结合，女儿墙顶 部通常做钢筋混凝土压顶，并设有坡度坡向屋面。 （3）水落口构造 ①外檐沟和内排水的水落口都是在水平结构上开洞，采用 铸铁漏斗形的定型件用水泥砂浆埋嵌牢固。水落口四周须加铺 一层卷材，并铺至漏斗口内，用沥青胶贴牢。缺口及交接处等 拿模型讲解 薄弱环节用油膏嵌缝，再用带篦铁罩压盖。 ②穿过女儿墙的水落口，采用侧向铸铁水落口，也要加铺 一层卷材铺入水落口，50mm 以上用沥青胶贴牢，再加篦铁。 ③所有水落口处都应尽可能比屋面或檐沟面低一些，有垫 坡层或保温层的屋面，可在水落口直径 500mm 周围减薄，形 成漏斗形。 二、刚性防水平屋顶 1、刚性防水平屋顶的构造层次和基本做法 一般由结构层、找平层、隔离层和防水层组成。 （1）结构层：现浇或预制钢筋混凝土屋面板。屋面的排水
新课
第三节
平屋顶的构造
常用的屋顶
一、卷材防水平屋顶
卷材防水平屋顶，是指以防水卷材和胶结材料分层粘贴构 形式 成屋面防水层的屋顶。可用于防水等级为Ⅰ～Ⅳ的屋面工程。 1、卷材防水平屋顶的组成与构造 一般包括结构层、找坡层、找平层、结合层、防水层和保 护层等。 （1）结构层：一般采用现浇或预制钢筋混凝土屋面板。 （2） 找坡层： 平屋顶中多采用材料找坡， 设置在结构层上。 （3）找平层：一般设在结构层和找坡层之上，以满足防水 层应铺贴在坚固而平整的基层上的要求，避免卷材凹陷和断 如图
坡度宜在结构层现浇或铺设时形成，坡度为 2%～3%。 （ 2 ）找平层：预制钢筋混凝土板通常应在结构层上用 注 意 与 卷 材 20mm 厚 1:3 水泥砂浆找平。采用现浇钢筋混凝土屋面板或设 防 水 屋 面 的 有纸筋灰等材料时，可不设找平层。 （3）隔离层：宜在防水层下设置，一般可用纸筋灰、麻刀 灰、低强度等级砂浆；也可采用薄砂层上干铺卷材等做法。 （4）防水层：宜采用强度等级不低于Ｃ20 的细石混凝土 浇筑，厚度不应小于 40mm，并应配置直径为φ 4～φ 6，间距 100～200mm 的双向钢筋网片， 钢筋保护层厚度不小于 10mm。 2、刚性防水平屋顶的细部构造 （1）分格缝 又称分仓缝，是刚性防水层的变形缝。应设置在结构变形 敏感的部位及温度变形允许的范围以内。分格缝纵横间距不宜 大于 6m。分格缝有平缝和凸缝两种，构造要点有： ①钢筋网片在分格缝处必须断开； ②屋面板缝用细石混凝土嵌填，缝口用卷材制衬垫材料嵌 填； ③防水层分格缝内应嵌填密封材料，缝口表面用防水卷材 铺贴盖缝，卷材的宽度为 200～300mm。 （2）泛水 刚性防水层与山墙、女儿墙交接处应留宽度为 30mm 的缝 隙，并用密封材料嵌填；泛水处应铺设卷材或涂膜附加层。 不同
裂。找平层宜留设分格缝。 （4） 结合层： 一般设在找平层之上， 防水层和隔汽层之下。 作用是在基层和防水层之间形成一层胶质薄膜，使卷材与基层 粘结牢固。 （5）防水层：由卷材和相应的卷材粘结剂构成。 卷材铺设方向与坡度和材料有关：当屋面坡度小于 3％时， 卷材宜平行屋脊方向，从檐口向上层层铺设；当屋面坡度较大 画图 （15％左右）时，沥青防水卷材须垂直屋脊方向，从檐口向上 层层铺设。对于高聚物改性沥青防水卷材和合成高分子防水卷 材，对铺设方向不予限制。但任何防水卷材上下层不得相互垂 直铺设。卷材防水层与基层的粘结方法有满粘法、空铺法、条 粘法、点粘法等。 （6）保护层：设置在防水层上，目的是保护卷材防水层， 延长其使用寿命，同时降低夏季室内温度。 2、卷材防水平屋顶的细部构造 （1）泛水构造 泛水是指屋顶上沿垂直面所做的防水构造。 泛水的构造要点有： 站在高楼上 教学重点、 难 点
（３）檐口 自由落水檐口可直接由刚性防水层出挑形成，也可采用檐 口圈梁带挑檐板出挑，刚性防水层伸到挑檐板之外。挑檐沟檐 口的檐沟底部应采用找坡材料垫置形成纵向排水坡度，防水层 应伸进檐沟，并做滴水。 三、涂膜防水平屋顶 1、涂膜防水平屋顶的构造层次及做法 与卷材防水平屋顶基本相同。 防水涂膜层应满足如下要求： （1） 防水涂膜应分层分遍涂布， 待先涂的涂层干燥成膜后， 方可涂布后一遍涂料。 （2）防水涂膜层一般应由两层或两层以上的涂层组成。 （3）某些防水涂料需铺设胎体增强材料（即所谓的布） ， 以增强涂层的贴附覆盖能力和抗变形能力。 2、涂膜防水平屋顶的细部构造 包括泛水、檐口、天沟、檐沟及分格缝等部位，其构造要 求及做法类似于卷材防水屋面，具体构造要点如下： (1)在节点部位均应加铺有胎体增强材料的附加层； (2)天沟、檐沟与屋面交接处的附加层宜空铺； (3)水落口周围与屋面交接处，应作密封处理，并加铺两层 附加层，涂膜伸入水落口的深度不得小于 50mm； (4)涂膜防水层的收头应用防水涂料多遍涂刷或用密封材料 封严。压顶应做防水处理。
四、教学过程（包括复习、新课、总结、作业等项） 1、屋顶的作用与构造要求 2、屋顶的组成与形式 3、屋顶排水坡度的形成与表示方法 4、屋顶排水方式及排水组织设计 5、屋顶防水
引入
备注
复习
屋顶有三大类，平屋顶、坡屋顶、曲面屋顶，我
们常见的是平屋顶，本节介绍平屋顶的类型、组成、基本构造 和细部构造，是本章的重点。
山西建筑职业技术学院课时授课方案
课 程 建筑识图与构造 专业 建筑工程技术 学 时 4
一、教学课题：
第三节
平屋顶的构造
ห้องสมุดไป่ตู้
二、教学目的 掌握部分： 熟悉部分： 了解部分： 卷材防水平屋顶的组成与细部构造 刚性防水平屋顶的组成与细部构造 涂膜防水平屋顶、保温平屋顶、隔热平屋顶
三、教学重点、难点及解决办法（教学方法） ： 重点、难点: 卷材防水平屋顶的细部构造。 解决办法： 通过让学生在校园观察熟悉细部构造的位置及专业名称，课堂 上拿模型讲解。 教学中对几种平屋顶的组成与细部构造进行对比，便于学生记忆。

合集下载

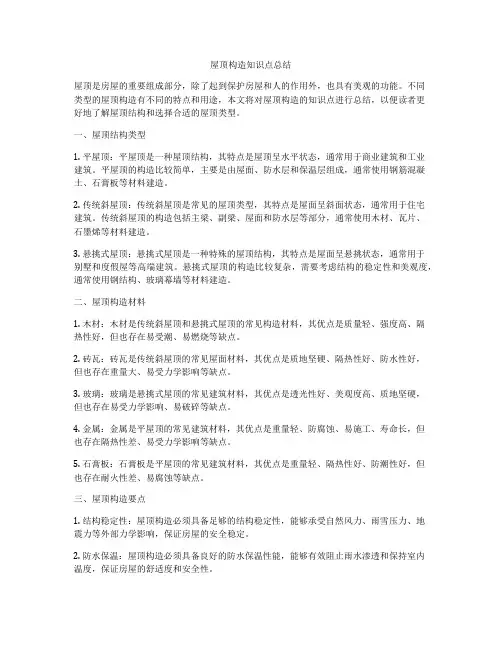

屋顶构造知识点总结

屋顶构造知识点总结

屋顶构造知识点总结屋顶是房屋的重要组成部分，除了起到保护房屋和人的作用外，也具有美观的功能。

不同类型的屋顶构造有不同的特点和用途，本文将对屋顶构造的知识点进行总结，以便读者更好地了解屋顶结构和选择合适的屋顶类型。

一、屋顶结构类型1. 平屋顶：平屋顶是一种屋顶结构，其特点是屋顶呈水平状态，通常用于商业建筑和工业建筑。

平屋顶的构造比较简单，主要是由屋面、防水层和保温层组成，通常使用钢筋混凝土、石膏板等材料建造。

2. 传统斜屋顶：传统斜屋顶是常见的屋顶类型，其特点是屋面呈斜面状态，通常用于住宅建筑。

传统斜屋顶的构造包括主梁、副梁、屋面和防水层等部分，通常使用木材、瓦片、石墨烯等材料建造。

3. 悬挑式屋顶：悬挑式屋顶是一种特殊的屋顶结构，其特点是屋面呈悬挑状态，通常用于别墅和度假屋等高端建筑。

悬挑式屋顶的构造比较复杂，需要考虑结构的稳定性和美观度，通常使用钢结构、玻璃幕墙等材料建造。

二、屋顶构造材料1. 木材：木材是传统斜屋顶和悬挑式屋顶的常见构造材料，其优点是质量轻、强度高、隔热性好，但也存在易受潮、易燃烧等缺点。

2. 砖瓦：砖瓦是传统斜屋顶的常见屋面材料，其优点是质地坚硬、隔热性好、防水性好，但也存在重量大、易受力学影响等缺点。

3. 玻璃：玻璃是悬挑式屋顶的常见建筑材料，其优点是透光性好、美观度高、质地坚硬，但也存在易受力学影响、易破碎等缺点。

4. 金属：金属是平屋顶的常见建筑材料，其优点是重量轻、防腐蚀、易施工、寿命长，但也存在隔热性差、易受力学影响等缺点。

5. 石膏板：石膏板是平屋顶的常见建筑材料，其优点是重量轻、隔热性好、防潮性好，但也存在耐火性差、易腐蚀等缺点。

三、屋顶构造要点1. 结构稳定性：屋顶构造必须具备足够的结构稳定性，能够承受自然风力、雨雪压力、地震力等外部力学影响，保证房屋的安全稳定。

2. 防水保温：屋顶构造必须具备良好的防水保温性能，能够有效阻止雨水渗透和保持室内温度，保证房屋的舒适度和安全性。

房屋建筑构造ppt课件第8章第2节平屋顶

房屋建筑构造ppt课件第8章第2节平屋顶

8
8 屋顶
（3）水 泥 基 柔 性 防 水 卷 材 水 泥 基 柔 性 防 水 卷 材 以 水 泥 等 无 机 材 料 为 主 要 原 料 ， 经特殊工艺采用聚合物二步改性，用压延工艺成型的彩色柔性防水卷材，简称MFDF 卷材。具有无机材料的耐老化性，又有橡胶高分子材料的柔性和弹性。
（ 4 ）卷材胶粘剂、胶粘带用于将卷材 粘贴固定在屋面基层上，各种卷材有配 套使用的胶粘剂。卷材胶粘剂按用途分为基底胶和搭接胶，基底胶用于卷材与基层粘 接，搭接胶用于卷材与卷材接缝搭接粘接。胶粘带分为双面胶粘带和单面胶粘带，卷 材与卷材搭接之间用双面胶粘带粘接，搭接口外用单面胶粘带密封。卷材胶粘剂、胶 粘带必须和卷材配套使用。
不上人屋面保护层可采用浅色涂料、铝箔、矿物粒料、水泥砂浆等。 上人屋面可采用防水层上浇筑30~50 mm 厚C20 细石混凝土作保护层，并应设纵 横间距不应大于6m，缝宽10~20 mm 的分格缝，缝用密封材料嵌填。如图8-8a所示。 也可以采用块体材料作保护层，如地砖或细石混凝土预制块，也需设置纵横间距不应 大于10 m，缝宽20 mm 的分格缝，并用密封材料嵌填，如图8-8b 所示。还可以架设预 制板，如图8-8c所示。
23
8 屋顶
（6）雨水口 雨水口是屋面雨水汇集并排至雨水管的关键部位，要求排水通畅、 防止渗漏和堵塞。雨水口的材料常用的有铸铁和UPV C，分为横式和直式两种。
直式雨水口用于天沟沟底开洞， UPV C直式雨水口的构造如图8-14 a所示。 横式雨水口用于女儿墙外排水， UPV C横式雨水口的构造如图8-14b 所示。 雨水斗的构造应注意其标高，保证为排水最低点，雨水口周围直径500 mm 范围 内坡度不应小于 5% 。
（２）合成高分子防水卷材 合成高分子防水卷材是以合成橡胶、合成树脂或 两者共混为基料，加入适量的助剂和填料，经混炼压延或挤出等工序加工而成的防水 卷材，其主要类型有三元乙丙橡胶卷材（EPDM ）、氯化聚乙烯橡塑共混卷材（CPE ）、聚烯烃（TPO ）防水卷材、聚氯乙烯卷材（PV C）、聚乙烯丙纶双面复合卷材 及高密度聚乙烯卷材（HDP E）等。
屋顶—平屋顶的构造(建筑构造)

屋顶—平屋顶的构造(建筑构造)

• 种植床的做法。可用砖或加气混凝土来砌筑床埂。 • 种植屋面的排水和给水。种植平屋面的排水坡度不宜小于2％。
注意安全防护问题。 • 屋面种植植物应符合下列规定：不宜种植高大乔木、速生乔
木；不宜种植根系发达的植物和根状茎植物；高层建筑屋面 和坡屋面宜种植草坪和地被植物；树木定植点与边墙的安全 距离应大于树高。
3、刚性防水屋面的细部构造
（1）分格缝 3）分格缝构造 • 纵横间距：不大于6m • 分格缝应贯穿屋面找平层及刚性保护层， • 缝宽宜为20~40mm， • 缝中应嵌填密封材料，上部铺贴防水卷材。
3、刚性防水屋面的细部构造
刚性防水屋面 分隔缝防水构造
3、刚性防水屋面的细部构造
（2）檐口 1）自由落水挑檐 ➢ 当挑檐较短时，可将刚性防水层直接出挑 ➢ 当挑檐较长时，可用与圈梁连在一起的悬臂板 2）檐沟 ➢ 现浇或预制的独立檐沟 ➢ 屋面板带檐沟
3、刚性防水屋面的细部构造
刚性防水屋面自由落水挑檐构造
刚性防水屋面檐沟构造
3、刚性防水屋面的细部构造
（3）泛水
构造做法：防水层 与竖向构件交接处 留宽缝，并用密封 材料嵌填，然后在 泛水处做卷材或涂 膜防水层。
刚性防水屋面泛水构造
3、刚性防水屋面的细部构造
（4）变形缝
在变形缝两侧加砌矮 墙按泛水处理，并将 上部的缝用盖缝板盖 住，盖缝板要能自由 变形并不造成渗漏。
2、刚性防水构造层次与做法
2）隔离层（浮筑层） ➢ 作用：将防水层和结构层两者分离，以适应各自的变
形，从而避免由于变形的相互制约造成防水层或结构 部分破坏。 ➢ 隔离层一般铺设在找平层上 ➢ 隔离层材料：沥清、粘土、纸筋灰、低强度砂浆、干 铺卷材
2、刚性防水构造层次与做法

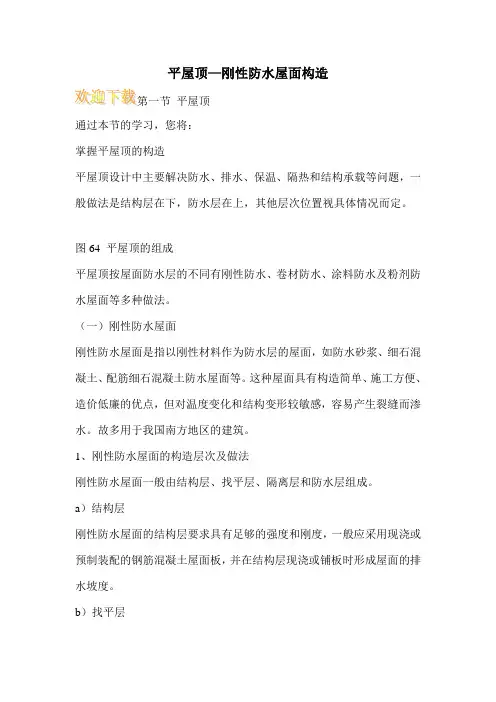

平屋顶—刚性防水屋面构造
