平屋顶的排水构造

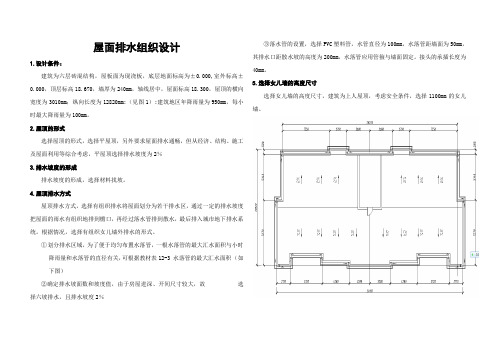

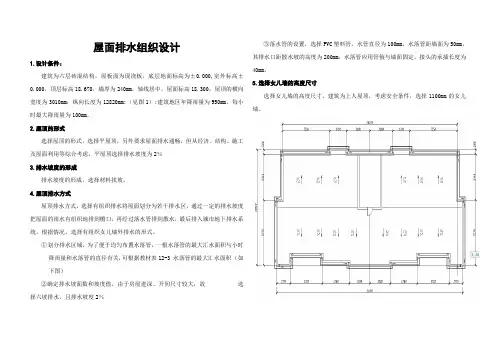

屋面排水组织设计
1.设计条件：
建筑为六层砖混结构，屋板面为现浇板，底层地面标高为±0.000,室外标高±0.000，顶层标高18.670，墙厚为240mm，轴线居中，屋面标高18.300，屋顶的横向宽度为3010mm；纵向长度为12820mm;（见图1）;建筑地区年降雨量为950mm，每小时最大降雨量为100mm。

2.屋顶的形式
选择屋顶的形式，选择平屋顶，另外要求屋面排水通畅，但从经济、结构、施工及屋面利用等综合考虑，平屋顶选择排水坡度为2％
3.排水坡度的形成
排水坡度的形成，选择材料找坡。

4.屋顶排水方式
屋顶排水方式，选择有组织排水将屋面划分为若干排水区，通过一定的排水坡度把屋面的雨水有组织地排到檐口，再经过落水管排到散水，最后排入城市地下排水系统。

根据情况，选择有组织女儿墙外排水的形式。

①划分排水区域，为了便于均匀布置水落管，一根水落管的最大汇水面积与小时
降雨量和水落管的直径有关，可根据教材表12-3 水落管的最大汇水面积（如下图）
②确定排水坡面数和坡度值，由于房屋进深、开间尺寸较大，故选择六坡排水，且排水坡度2％
③落水管的设置，选择PVC塑料管，水管直径为100mm，水落管距墙面为50mm，其排水口距散水坡的高度为200mm，水落管应用管箍与墙面固定。

接头的承插长度为40mm。

5.选择女儿墙的高度尺寸
选择女儿墙的高度尺寸，建筑为上人屋顶，考虑安全条件，选择1100mm的女儿墙。

班级：（本）土木工程专业093班级姓名：
学号：*************
指导教师：万琴琴老师。

平屋顶—刚性防水屋面构造平屋顶通过本节的学习，您将：掌握平屋顶的构造平屋顶设计中主要解决防水、排水、保温、隔热和结构承载等问题，一般做法是结构层在下，防水层在上，其他层次位置视具体情况而定。

图64 平屋顶的组成平屋顶按屋面防水层的不同有刚性防水、卷材防水、涂料防水及粉剂防水屋面等多种做法。

（一）刚性防水屋面刚性防水屋面是指以刚性材料作为防水层的屋面，如防水砂浆、细石混凝土、配筋细石混凝土防水屋面等。

这种屋面具有构造简单、施工方便、造价低廉的优点，但对温度变化和结构变形较敏感，容易产生裂缝而渗水。

故多用于我国南方地区的建筑。

1、刚性防水屋面的构造层次及做法刚性防水屋面一般由结构层、找平层、隔离层和防水层组成。

a）结构层刚性防水屋面的结构层要求具有足够的强度和刚度，一般应采用现浇或预制装配的钢筋混凝土屋面板，并在结构层现浇或铺板时形成屋面的排水坡度。

b）找平层为保证防水层厚薄均匀，通常应在结构层上用20mm厚1：3水泥砂浆找平。

若采用现浇钢筋混凝土屋面板或设有纸筋灰等材料时，也可不设找平层。

c）隔离层为减少结构层变形及温度变化对防水层的不利影响，宜在防水层下设置隔离层。

隔离层可采用纸筋灰、低强度等级砂浆或薄砂层上干铺一层油毡等。

当防水层中加有膨胀剂类材料时，其抗裂性有所改善，也可不做隔离层。

d）防水层常用配筋细石混凝土防水屋面的混凝土强度等级应不低于C20，其厚度宜不小于40mm，双向配置4~6.5钢筋，间距为100~200mm的双向钢筋网片。

为提高防水层的抗渗性能，可在细石混凝土内掺入适量外加剂（如膨胀剂、减水剂、防水剂等）以提高其密实性能。

2、刚性防水屋面细部构造刚性防水屋面的细部构造包括屋面防水层的分格缝、泛水、檐口、雨水口等部位的构造处理。

a）屋面分格缝屋面分格缝实质上是在屋面防水层上设置的变形缝。

1）设置目的（1）防止温度变形引起防水层开裂；（2）防止结构变形将防水层拉坏。

因此屋面分格缝的位置应设置在温度变形允许的范围以内和结构变形敏感的部位。

第九章屋顶一、主要内容：屋顶的类型、作用、设计要求；平屋顶构造层次、排水方式、防水构造；坡屋顶构造组成排水方式、防水构造；屋顶保温、隔热的构造措施二、要求及重点：了解平屋顶和坡屋顶的构造原理，掌握常用构造做法，可进行构造设计。

三、教学方式：以建筑技术为主，利用实际工程、教具、模型。

第九章屋顶.1概述一、屋顶的类型屋顶按屋面坡度及结构选型的不同，可分为平屋顶、坡屋顶及各种其他形式的屋顶（主要是曲面屋顶）。

其中，平屋顶和坡屋顶是目前广泛采用的形式。

1、平屋顶平屋顶通常是指屋面坡度小于5％的屋顶，常用坡度范围为2％～3％。

2、坡屋顶坡屋顶是指屋面坡度超过10％的屋顶，常用坡度范围为10％～60％。

坡屋顶在我国有着悠久的历史，它容易就地取材，并且符合传统的审美观点，所以在现代建筑中也经常采用。

坡屋顶有单坡、双坡、四坡、歇山等多种形式。

传统建筑中的小青瓦屋顶和平瓦屋顶等屋顶均属于坡屋顶。

图7-2为坡屋顶常见的几种形式。

3、曲面屋顶随着建筑工业、技术的发展和许多新型的空间结构形式的出现，也相应出现了许多新型的屋顶形式，如拱结构、薄壳结构、悬索结构、索膜结构、网架结构和网壳结构等。

这类建筑屋顶一般采用曲面屋顶。

曲面屋顶一般是由各种薄壳结构、悬索结构作为屋顶承重结构的屋顶，如双曲拱屋顶、扁壳屋顶、鞍形悬索屋顶等。

这类结构的内力分布合理，能充分发挥材料的力学性能，因而能节约材料。

但是，这类屋顶施工复杂、造价高，常用于大跨度的大型建筑。

二、屋顶的作用及设计要求1、屋顶的作用（1）作为结构承重构件应能承受屋顶本身的自重、风、雪荷载及上人或检修屋面时的各种荷载的作用；（2）对房屋上部其墙体还起水平支撑作用；（3）作为围护构件应能抵御风霜雨雪、阴晴冷暖等自然环境变化对房屋内部空间热环境的不利影响；（4）屋顶的形式还影响到建筑物的整体造型，对建筑物起到美化作用。

2、屋顶的设计要求（1）强度和刚度要求（2）防水、排水要求：屋面在处理防水问题时，应兼顾“导”和“堵”两个方面。

（二）卷材防水屋面卷材防水屋面，是指以防水卷材和粘结剂分层粘贴而构成防水层的屋面。

卷材防水屋面所用卷材有沥青类卷材、高分子类卷材、高聚物改性沥青类卷材等。

适用于防水等级为I～Ⅳ级的屋面防水。

1、卷材防水屋面的构造层次和做法（卷材防水屋面的构造组成和油毡防水屋面做法如图6—10所示）卷材防水屋面由多层材料叠合而成，其基本构造层次按构造要求由结构层、找坡层、找平层、结合层、防水层和保护层组成。

图6—10 卷材防水屋面的构造组成和油毡防水屋面做法a）结构层通常为预制或现浇钢筋混凝土屋面板，要求具有足够的强度和刚度。

b）找坡层（结构找坡和材料找坡）材料找坡应选用轻质材料形成所需要的排水坡度，通常是在结构层上铺1：(6~8)的水泥焦渣或水泥膨胀蛭石等。

c）找平层柔性防水层要求铺贴在坚固而平整的基层上，因此必须在结构层或找坡层上设置找平层。

d）结合层结合层的作用是使卷材防水层与基层粘结牢固。

结合层所用材料应根据卷材防水层材料的不同来选择，如油毡卷材、聚氯乙烯卷材及自粘型彩色三元乙丙复合卷材用冷底子油在水泥砂浆找平层上喷涂一至二道；三元乙丙橡胶卷材则采用聚氨酯底胶；氯化聚乙烯橡胶卷材需用氯丁胶乳等。

冷底子油用沥青加入汽油或煤油等溶剂稀释而成，喷涂时不用加热，在常温下进行，故称冷底子油。

e）防水层防水层是由胶结材料与卷材粘合而成，卷材连续搭接，形成屋面防水的主要部分。

当屋面坡度较小时，卷材一般平行于屋脊铺设，从檐口到屋脊层层向上粘贴，上下搭接不小于70mm,左右搭接不小于l00mm。

油毡屋面在我国已有几十年的使用历史，具有较好的防水性能，对屋面基层变形有一定的适应能力，但这种屋面施工麻烦、劳动强度大，且容易出现油毡鼓泡、沥青流淌、油毡老化等方面的问题，使油毡屋面的寿命大大缩短，平均10年左右就要进行大修。

目前所用的新型防水卷材，主要有三元乙丙橡胶防水卷材、自粘型彩色三元乙丙复合防水卷材、聚氯乙烯防水卷材、氯化聚乙烯防水卷材、氯丁橡胶防水卷材及改性沥青油毡防水卷材等，这些材料一般为单层卷材防水构造，防水要求较高时可采用双层卷材防水构造。

平屋顶构造（附图片）卷材防水屋面构造卷材防水屋面是利用防水卷材与粘结剂结合，形成连续致密的构造层来防水的有沥青类卷材防水屋面、高聚物改性沥青类卷材防水屋面、高分子类卷材防水屋面。

水层具有一定的延伸性和适应变形的能力，又被称作柔性防水屋面。

卷材防水屋面较能适应温度、振动、不均匀沉陷等因素的变化作用，整体性好，为复杂，技术要求较高。

卷材防水屋面适用防水等级为I—Ⅳ级的屋面防水。

1、卷材(1)沥青类防水卷材沥青防水卷材是用原纸、纤维织物、纤维毡等胎体材料浸涂沥青，表面撤布段状、粒状或片状材料后制成的可卷曲片状材料，传统上用得最多的是纸胎石油沥青油毡。

纸胎油毡是将纸胎在热沥青中渗透浸泡两次后制成，其标号按纸胎每m2的质量而定，用于屋面防水工程的标号不宜低于350号。

(2)高聚物改性沥青类防水接材高聚物改性沥青类防水卷材是以高分子聚合物改性沥青为涂盖层，纤维织物或纤维毡为胎体．粒状、片状或薄膜材料为覆面材料制成的可卷曲片状防水材料，如改性沥青油毡，再生胶改性沥青聚酯油毡，铝箔塑胶聚酯油毡，丁苯橡胶改性沥青油毡等。

(3)合成高分子防水卷材凡以各种合成橡胶、合成树脂或二者的混合物为主要原料，加入适量化学助剂和填充料加工制成的弹性或弹塑性卷材，均称为高分子防水卷材。

高分子防水卷材具有重量轻，适用温度范围宽（-20～80℃），耐候性好，抗拉强度高（2～18.2MPa），延伸率大（可>45%）等优点。

2、卷材防水屋面构造(1) 构造组成卷材防水屋面具有多层次构造的特点，其构造组成分为基本层次和辅助层次两类。

①基本构造层次卷材防水屋面的基本构造层次按其作用分别为：结构层、找平层、结合层、防水层、保护层。

结构层多为刚度好，变形小的各类钢筋混凝土屋面板。

找平层卷材防水层要求铺贴在坚固而平整的基层上，以防止卷材凹陷或断裂，因而在松软材料及预制屋面板上铺设卷材以前，都须先做找平层。

找平层一般采用1︰3水泥砂浆或1︰8沥青砂浆．整体混凝土结构可以做较薄的找平层(15～20mm)，表面平整度较差的装配式结构宜做较厚的找平层(20～30mm)。

平屋顶构造卷材防水屋面有沥青类卷材防水屋面、高聚物改性沥青类卷材防水屋面、高分子类卷材防水屋面。

卷材防水屋面较能适应温度、振动、不均匀沉陷等因素的变化作用，整体性好，为复杂，技术要求较高。

卷材防水屋面适用防水等级为I—Ⅳ级的屋面防水。

1、卷材（1）沥青类防水卷材沥青防水卷材是用原纸、纤维织物、纤维毡等胎体材料浸涂沥青，表面撤布段状、粒状或片状材料后制成的可卷曲片状材料，传统上用得最多的是纸胎石油沥青油毡。

纸胎油毡是将纸胎在热沥青中渗透浸泡两次后制成，其标号按纸胎每m2的质量而定，用于屋面防水工程的标号不宜低于350号。

高聚物改性沥青类防水卷材高聚物改性沥青类防水卷材是以高分子聚合物改性沥青为涂盖层，纤维织物或纤维毡为胎体．粒状、片状或薄膜材料为覆面材料制成的可卷曲片状防水材料，如改性沥青油毡，再生胶改性沥青聚酯油毡，铝箔塑胶聚酯油毡，丁苯橡胶改性沥青油毡等。

(3)合成高分子防水卷材凡以各种合成橡胶、合成树脂或二者的混合物为主要原料，加入适量化学助剂和填充料加工制成的弹性或弹塑性卷材，均称为高分子防水卷材。

高分子防水卷材具有重量轻，适用温度范围宽（-20～80℃），耐候性好，抗拉强度高（2～18.2MPa），延伸率大（可>45%）等优点。

2、卷材防水屋面构造构造组成卷材防水屋面具有多层次构造的特点，其构造组成分为基本层次和辅助层次两类。

①基本构造层次卷材防水屋面的基本构造层次按其作用分别为：结构层、找平层、结合层、防水层、保护层。

结构层：多为刚度好，变形小的各类钢筋混凝土屋面板。

找平层：卷材防水层要求铺贴在坚固而平整的基层上，以防止卷材凹陷或断裂，因而在松软材料及预制屋面板上铺设卷材以前，都须先做找平层。

找平层一般采用1︰3水泥砂浆或1︰8沥青砂浆．整体混凝土结构可以做较薄的找平层(15～20mm)，表面平整度较差的装配式结构宜做较厚的找平层(20～30mm)。

为防止找平层变形开裂而波及卷材防水层，宜在找平层中留设分格键。

（八)屋顶屋顶（从下到上）主要由结构层、找坡层、隔热层(保温层）、找平层、结合层、防水层、保护层等部分组成.1．屋顶的类型（1）平屋顶.平屋顶是指屋面坡度在10％以下的屋顶。

（2)坡屋顶。

坡屋顶是指屋面坡度在10%以上的屋顶。

(3)曲面屋顶。

屋顶为曲面,如球形、悬索形、鞍形等等.2．平屋顶的构造(1)平屋顶的排水。

1)平屋顶起坡方式。

2)平屋顶排水方式。

3)屋面落水管的布置。

F=438D²/H式中：F-单根落水管允许集水面积（水平投影面积，㎡）；D—落水管管径（cm，采用方管时面积可换算）；H-每小时最大降雨量(mm/h，由当地气象部门提供)。

【例】某地H= 145 mm/h，落水管径D=lOOmm，每个落水管允许集水面积为：F=438＊10²/145=302。

07（㎡)若某建筑的屋顶集水面积（屋顶的水平投影面积）为1000㎡,则至少要设置4根落水管.落水管间的距离（天沟内流水距离）以10～15m为宜.当计算间距大于适用距离时，应按适用距离设置落水管；当计算间距小于适用间距时，按计算间距设置落水管。

【2011真题】某建筑物的屋顶集水面积为1800平方米，当地气象记录每小时最大降雨量160mm，拟采用落水管直径为120mm，该建筑物需设置落水管的数量至少为( ）。

A.4根B.5根C。

8根D。

10根【答案】B【解析】每个落水管允许的集水面积为：F=438D²/H=438＊122/160=394。

2㎡，该建筑物需设置落水管的数量：1800/394.2=4。

57取5,故选B.（2)平屋顶柔性防水及构造。

表2.1。

3 屋面防水等级和设防要求1)找平层。

表2。

1.4 找平层厚度及技术要求保温层上的找平层应留设分隔缝，纵横缝的间距不宜大于6m。

分格缝处应铺设带胎体增强材料的空铺附加层，其宽度为200～300mm。

2）结合层。

3)卷材防水屋面.为了防止屋面防水层出现龟裂现象4)涂膜防水屋面。
