平屋顶构造（附图片）卷材防水屋面构造卷材防水屋面是利用防水卷材与粘结剂结合，形成连续致密的构造层来防水的有沥青类卷材防水屋面、高聚物改性沥青类卷材防水屋面、高分子类卷材防水屋面。

防水层具有一定的延伸性和适应变形的能力，又被称作柔性防水屋面。

卷材防水屋面较能适应温度、振动、不均匀沉陷等因素的变化作用，整体性好，为复杂，技术要求较高。

卷材防水屋面适用防水等级为I—Ⅳ级的屋面防水。

1、卷材(1)沥青类防水卷材沥青防水卷材是用原纸、纤维织物、纤维毡等胎体材料浸涂沥青，表面撤布段状、粒状或片状材料后制成的可卷曲片状材料，传统上用得最多的是纸胎石油沥青油毡。

纸胎油毡是将纸胎在热沥青中渗透浸泡两次后制成，其标号按纸胎每m2的质量而定，用于屋面防水工程的标号不宜低于350号。

(2)高聚物改性沥青类防水接材高聚物改性沥青类防水卷材是以高分子聚合物改性沥青为涂盖层，纤维织物或纤维毡为胎体．粒状、片状或薄膜材料为覆面材料制成的可卷曲片状防水材料，如改性沥青油毡，再生胶改性沥青聚酯油毡，铝箔塑胶聚酯油毡，丁苯橡胶改性沥青油毡等。

(3)合成高分子防水卷材凡以各种合成橡胶、合成树脂或二者的混合物为主要原料，加入适量化学助剂和填充料加工制成的弹性或弹塑性卷材，均称为高分子防水卷材。

高分子防水卷材具有重量轻，适用温度范围宽（-20～80℃），耐候性好，抗拉强度高（2～18.2MPa），延伸率大（可>45%）等优点。

2、卷材防水屋面构造(1) 构造组成卷材防水屋面具有多层次构造的特点，其构造组成分为基本层次和辅助层次两类。

①基本构造层次卷材防水屋面的基本构造层次按其作用分别为：结构层、找平层、结合层、防水层、保护层。

结构层多为刚度好，变形小的各类钢筋混凝土屋面板。

找平层卷材防水层要求铺贴在坚固而平整的基层上，以防止卷材凹陷或断裂，因而在松软材料及预制屋面板上铺设卷材以前，都须先做找平层。

找平层一般采用1︰3水泥砂浆或1︰8沥青砂浆．整体混凝土结构可以做较薄的找平层(15～20mm)，表面平整度较差的装配式结构宜做较厚的找平层(20～30mm)。

平屋顶—刚性防水屋面构造平屋顶通过本节的学习，您将：掌握平屋顶的构造平屋顶设计中主要解决防水、排水、保温、隔热和结构承载等问题，一般做法是结构层在下，防水层在上，其他层次位置视具体情况而定。

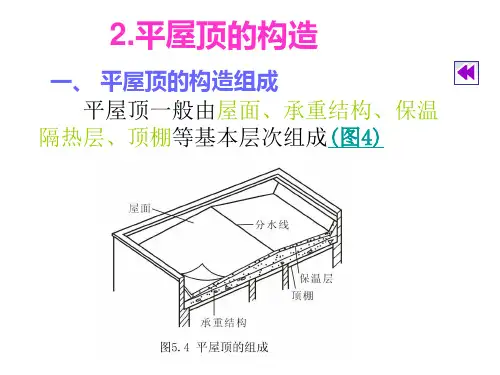

图64 平屋顶的组成平屋顶按屋面防水层的不同有刚性防水、卷材防水、涂料防水及粉剂防水屋面等多种做法。

（一）刚性防水屋面刚性防水屋面是指以刚性材料作为防水层的屋面，如防水砂浆、细石混凝土、配筋细石混凝土防水屋面等。

这种屋面具有构造简单、施工方便、造价低廉的优点，但对温度变化和结构变形较敏感，容易产生裂缝而渗水。

故多用于我国南方地区的建筑。

1、刚性防水屋面的构造层次及做法刚性防水屋面一般由结构层、找平层、隔离层和防水层组成。

a）结构层刚性防水屋面的结构层要求具有足够的强度和刚度，一般应采用现浇或预制装配的钢筋混凝土屋面板，并在结构层现浇或铺板时形成屋面的排水坡度。

b）找平层为保证防水层厚薄均匀，通常应在结构层上用20mm厚1：3水泥砂浆找平。

若采用现浇钢筋混凝土屋面板或设有纸筋灰等材料时，也可不设找平层。

c）隔离层为减少结构层变形及温度变化对防水层的不利影响，宜在防水层下设置隔离层。

隔离层可采用纸筋灰、低强度等级砂浆或薄砂层上干铺一层油毡等。

当防水层中加有膨胀剂类材料时，其抗裂性有所改善，也可不做隔离层。

d）防水层常用配筋细石混凝土防水屋面的混凝土强度等级应不低于C20，其厚度宜不小于40mm，双向配置4~6.5钢筋，间距为100~200mm的双向钢筋网片。

为提高防水层的抗渗性能，可在细石混凝土内掺入适量外加剂（如膨胀剂、减水剂、防水剂等）以提高其密实性能。

2、刚性防水屋面细部构造刚性防水屋面的细部构造包括屋面防水层的分格缝、泛水、檐口、雨水口等部位的构造处理。

a）屋面分格缝屋面分格缝实质上是在屋面防水层上设置的变形缝。

1）设置目的（1）防止温度变形引起防水层开裂；（2）防止结构变形将防水层拉坏。

因此屋面分格缝的位置应设置在温度变形允许的范围以内和结构变形敏感的部位。

平屋顶—刚性防水屋面构造平屋顶通过本节的学习，您将：掌握平屋顶的构造平屋顶设计中主要解决防水、排水、保温、隔热和结构承载等问题，一般做法是结构层在下，防水层在上，其他层次位置视具体情况而定。

图64 平屋顶的组成平屋顶按屋面防水层的不同有刚性防水、卷材防水、涂料防水及粉剂防水屋面等多种做法。

（一）刚性防水屋面刚性防水屋面是指以刚性材料作为防水层的屋面，如防水砂浆、细石混凝土、配筋细石混凝土防水屋面等。

这种屋面具有构造简单、施工方便、造价低廉的优点，但对温度变化和结构变形较敏感，容易产生裂缝而渗水。

故多用于我国南方地区的建筑。

1、刚性防水屋面的构造层次及做法刚性防水屋面一般由结构层、找平层、隔离层和防水层组成。

a）结构层刚性防水屋面的结构层要求具有足够的强度和刚度，一般应采用现浇或预制装配的钢筋混凝土屋面板，并在结构层现浇或铺板时形成屋面的排水坡度。

b）找平层为保证防水层厚薄均匀，通常应在结构层上用20mm厚1：3水泥砂浆找平。

若采用现浇钢筋混凝土屋面板或设有纸筋灰等材料时，也可不设找平层。

c）隔离层为减少结构层变形及温度变化对防水层的不利影响，宜在防水层下设置隔离层。

隔离层可采用纸筋灰、低强度等级砂浆或薄砂层上干铺一层油毡等。

当防水层中加有膨胀剂类材料时，其抗裂性有所改善，也可不做隔离层。

d）防水层常用配筋细石混凝土防水屋面的混凝土强度等级应不低于C20，其厚度宜不小于40mm，双向配置4~6.5钢筋，间距为100~200mm的双向钢筋网片。

为提高防水层的抗渗性能，可在细石混凝土内掺入适量外加剂（如膨胀剂、减水剂、防水剂等）以提高其密实性能。

2、刚性防水屋面细部构造刚性防水屋面的细部构造包括屋面防水层的分格缝、泛水、檐口、雨水口等部位的构造处理。

a）屋面分格缝屋面分格缝实质上是在屋面防水层上设置的变形缝。

1）设置目的（1）防止温度变形引起防水层开裂；（2）防止结构变形将防水层拉坏。

因此屋面分格缝的位置应设置在温度变形允许的范围以内和结构变形敏感的部位。

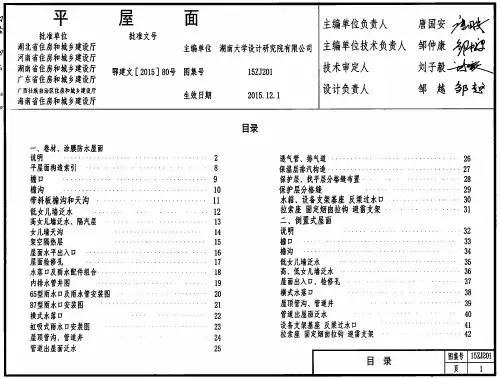

西南18J201 平屋面西南18J201平屋面图集一、图集概述平屋面结构类型及构造要点平屋面防水、保温、排水、防火等技术要求平屋面常用节点及细部图平屋面施工注意事项及质量控制本图集旨在为设计、施工、监理等单位提供规范、统一、实用的平屋面设计参考资料，以提高平屋面工程的质量和效率，降低工程成本，保障工程安全。

二、平屋面结构类型及构造要点2.1 平屋面结构类型钢筋混凝土板平屋面：由钢筋混凝土板作为承重结构，上铺防水层、保温层和维护层。

钢结构平屋面：由钢梁或钢桁架作为承重结构，上铺钢筋混凝土板或轻质夹芯板，再铺防水层、保温层和维护层。

木结构平屋面：由木梁或木桁架作为承重结构，上铺木板或轻质夹芯板，再铺防水层、保温层和维护层。

2.2 平屋面构造要点平屋面的主要构造要点如下：平屋面应有一定的坡度，以便于排水。

一般坡度不小于1.5%，最大不超过5%。

坡度过大会影响防水材料的粘结和稳定性，坡度过小会导致积水和渗漏。

平屋面应设置合理的排水系统，包括雨水管、溢流管、雨水斗等。

排水系统应按照设计图纸的位置和尺寸施工，并做好防水处理。

排水系统应定期清理和检查，以防堵塞和漏水。

平屋面应设置适当的通风设施，以调节平屋面内外的温差和湿度，防止冷凝和鼓泡。

通风设施包括通风口、通风管等。

通风设施应按照设计图纸的位置和尺寸施工，并做好防水处理。

通风设施应定期清理和检查，以保持通畅和有效。

平屋面应设置必要的防火措施，以防止火灾的发生和蔓延。

防火措施包括设置防火墙、划分防火区域、使用不燃或难燃材料等。

防火措施应按照设计图纸和国家相关规范施工，并做好检验和验收。

平屋面应设置合理的维护层，以保护平屋面的防水层和保温层，提高平屋面的耐久性和美观性。

维护层的材料和厚度应根据平屋面的使用功能和环境条件选择，常用的维护层有砂浆层、瓦片层、绿化层等。

维护层应按照设计图纸和施工规范施工，并做好接缝和边缘的处理。

三、平屋面防水、保温、排水、防火等技术要求3.1 平屋面防水技术要求平屋面防水是保证平屋面工程质量的重要环节，应按照设计图纸和国家相关规范施工，并做好检验和验收。
