LTE上行干扰协调技术

TD-LTE上行干扰定位方法与排查指导手册引言TD-LTE（Time Division-Long Term Evolution）是一种4G移动通信技术，其上行信号受到干扰会影响网络性能和用户体验。

这篇文档旨在介绍TD-LTE上行干扰的定位方法和提供排查指导手册，帮助网络运维人员快速定位和解决干扰问题。

TD-LTE上行干扰的定义TD-LTE上行干扰是指在TD-LTE系统的上行频带中，由于外部因素导致信号质量下降，从而影响到正常设备的通信质量。

常见的干扰源包括其他无线通信设备、电磁干扰、天气条件等。

TD-LTE上行干扰的定位方法现场勘测1.使用专业的功率分析仪进行场强测试，记录各个位置的信号强度。

根据测试结果，可以初步判断干扰源的方位和强度。

2.根据勘测结果，在网络管理系统中标记出干扰源所在的区域，并记录对应的信息，便于后续排查和干扰源的定位。

特殊干扰事件分析1.根据用户投诉或网络性能异常的事件记录，对特定时间段的数据进行分析。

通过分析这些事件发生的时间、地点和规律，可以初步确定干扰源的可能性和范围。

2.基于事件发生的时段和地点，对相关设备进行深度排查和监测，利用网络管理系统提供的工具分析干扰源的特征和影响范围。

频谱监测与分析1.使用频谱分析仪对TD-LTE上行频段进行监测，识别异常频谱特征。

干扰源通常具有特殊的频谱分布，通过频谱分析可以帮助定位干扰源。

2.借助频谱分析仪提供的功率谱图、水平图和瀑布图等视图，可以更直观地观察到频谱上的干扰特征，进一步确定干扰源的方位和类型。

其他辅助工具1.利用网络管理系统提供的相关工具，如无线性能监控、用户分析等，结合干扰事件发生时的数据记录，进行数据分析，找出与事件相关的关键信息，以帮助确定干扰源的位置。

2.配合现场勘测和频谱监测的结果，利用数学建模和计算机仿真等方法，进一步提高定位干扰源的准确性。

TD-LTE上行干扰的排查指导手册前期准备1.确认干扰事件的特征和范围。

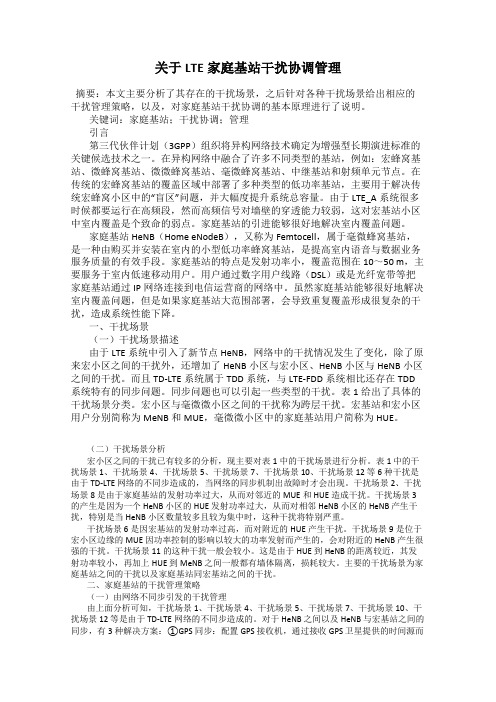

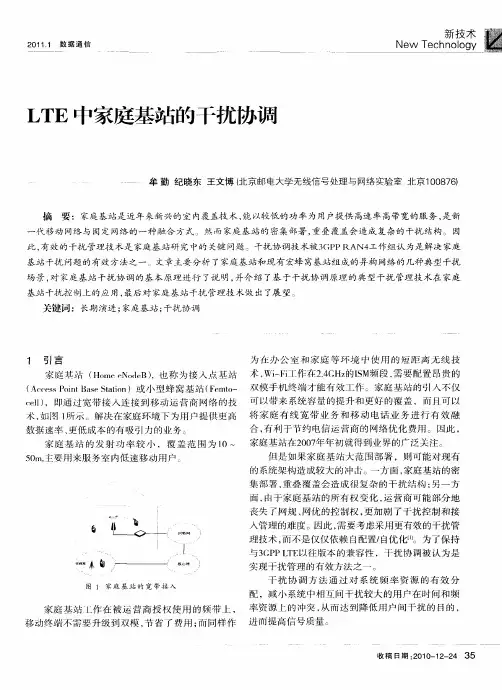

关于LTE家庭基站干扰协调管理摘要：本文主要分析了其存在的干扰场景，之后针对各种干扰场景给出相应的干扰管理策略，以及，对家庭基站干扰协调的基本原理进行了说明。

关键词：家庭基站；干扰协调；管理引言第三代伙伴计划（3GPP）组织将异构网络技术确定为增强型长期演进标准的关键候选技术之一。

在异构网络中融合了许多不同类型的基站，例如：宏蜂窝基站、微蜂窝基站、微微蜂窝基站、毫微蜂窝基站、中继基站和射频单元节点。

在传统的宏蜂窝基站的覆盖区域中部署了多种类型的低功率基站，主要用于解决传统宏蜂窝小区中的“盲区”问题，并大幅度提升系统总容量。

由于LTE_A系统很多时候都要运行在高频段，然而高频信号对墙壁的穿透能力较弱，这对宏基站小区中室内覆盖是个致命的弱点。

家庭基站的引进能够很好地解决室内覆盖问题。

家庭基站HeNB（Home eNodeB），又称为Femtocell，属于毫微蜂窝基站，是一种由购买并安装在室内的小型低功率蜂窝基站，是提高室内语音与数据业务服务质量的有效手段。

家庭基站的特点是发射功率小，覆盖范围在10～50 m，主要服务于室内低速移动用户。

用户通过数字用户线路（DSL）或是光纤宽带等把家庭基站通过IP网络连接到电信运营商的网络中。

虽然家庭基站能够很好地解决室内覆盖问题，但是如果家庭基站大范围部署，会导致重复覆盖形成很复杂的干扰，造成系统性能下降。

一、干扰场景（一）干扰场景描述由于LTE系统中引入了新节点HeNB，网络中的干扰情况发生了变化，除了原来宏小区之间的干扰外，还增加了HeNB小区与宏小区、HeNB小区与HeNB小区之间的干扰。

而且TD-LTE系统属于TDD系统，与LTE-FDD系统相比还存在TDD 系统特有的同步问题。

同步问题也可以引起一些类型的干扰。

表1给出了具体的干扰场景分类。

宏小区与毫微微小区之间的干扰称为跨层干扰。

宏基站和宏小区用户分别简称为MeNB和MUE，毫微微小区中的家庭基站用户简称为HUE。

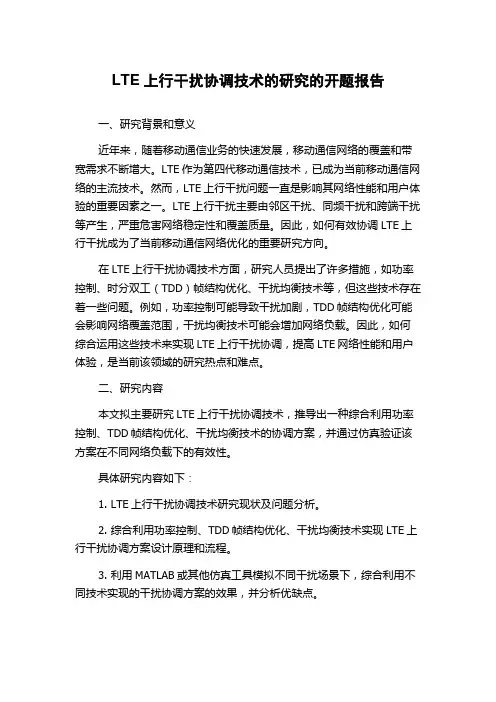

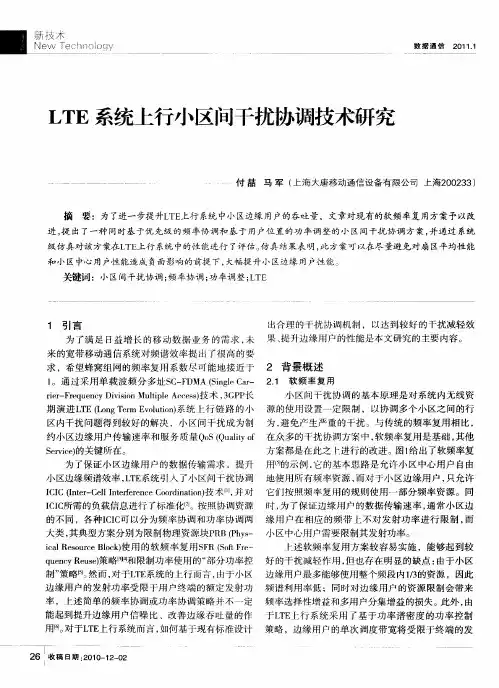

LTE上行干扰协调技术的研究的开题报告一、研究背景和意义近年来，随着移动通信业务的快速发展，移动通信网络的覆盖和带宽需求不断增大。

LTE作为第四代移动通信技术，已成为当前移动通信网络的主流技术。

然而，LTE上行干扰问题一直是影响其网络性能和用户体验的重要因素之一。

LTE上行干扰主要由邻区干扰、同频干扰和跨端干扰等产生，严重危害网络稳定性和覆盖质量。

因此，如何有效协调LTE上行干扰成为了当前移动通信网络优化的重要研究方向。

在LTE上行干扰协调技术方面，研究人员提出了许多措施，如功率控制、时分双工（TDD）帧结构优化、干扰均衡技术等，但这些技术存在着一些问题。

例如，功率控制可能导致干扰加剧，TDD帧结构优化可能会影响网络覆盖范围，干扰均衡技术可能会增加网络负载。

因此，如何综合运用这些技术来实现LTE上行干扰协调，提高LTE网络性能和用户体验，是当前该领域的研究热点和难点。

二、研究内容本文拟主要研究LTE上行干扰协调技术，推导出一种综合利用功率控制、TDD帧结构优化、干扰均衡技术的协调方案，并通过仿真验证该方案在不同网络负载下的有效性。

具体研究内容如下：1. LTE上行干扰协调技术研究现状及问题分析。

2. 综合利用功率控制、TDD帧结构优化、干扰均衡技术实现LTE上行干扰协调方案设计原理和流程。

3. 利用MATLAB或其他仿真工具模拟不同干扰场景下，综合利用不同技术实现的干扰协调方案的效果，并分析优缺点。

4. 对比分析不同干扰场景下综合利用不同技术实现的干扰协调方案，在网络性能和用户体验方面的差异。

三、研究成果1. 推导出一种综合利用功率控制、TDD帧结构优化、干扰均衡技术的协调方案。

2. 通过仿真验证该方案在不同网络负载下的有效性。

3. 提出针对不同干扰场景的优化建议，提高网络性能和用户体验。

四、研究进度计划1. 前期调研和文献阅读：1个月。

2. 协调方案设计，MATLAB仿真模拟：3个月。

3. 结果分析，撰写论文，制作PPT：2个月。

LTE多系统互调干扰解决方案随着移动通信技术的发展，LTE多系统互调干扰问题成为运营商面临的一个重要挑战。

在现有的网络中，由于LTE与其他无线通信系统共用频段，可能会导致互调干扰，进而降低用户通信质量。

为了解决这一问题，需要采取一系列的技术手段和规范措施。

本文将介绍LTE多系统互调干扰的解决方案。

1.频域资源规划在LTE系统中，通过对频谱进行动态管理和分配，可以减少与其他系统之间的互调干扰。

首先，需要对不同系统的频段进行合理划分，避免频段交叠。

其次，可以采用跳频技术，即在一定时间间隔内，动态改变频率使用情况，从而降低互调干扰的可能性。

2.功率控制合理的功率控制策略可以减少互调干扰的发生。

LTE系统中可以根据实际情况，动态调整功率水平，使得发射功率不超过允许的最大值。

同时，可以通过设备间的协调，控制系统之间的功率差异，从而降低互调干扰。

3.空域资源规划通过合理的空域资源规划，可以将相邻系统之间的载波分配得更加均匀，从而减少互调干扰的概率。

可以利用网络规划工具进行仿真分析，确定不同站点的位置和天线方向，使得站点之间的干扰最小化。

4.前向误差校正（FEIC）前向误差校正是一种通过提前对LTE信号进行处理的技术手段，从而降低与其他系统之间的互调干扰。

通过对信号进行数字预处理，可以有效地降低互调干扰带来的负面影响。

5.信号过滤通过在LTE系统中增加过滤器，可以实现对其他系统产生的互调干扰信号的滤波。

这样可以阻止互调干扰信号进入LTE系统，从而提高系统的抗干扰能力。

6.接收端敏感度控制在LTE系统中合理控制接收机的灵敏度，可以减少来自其他系统的信号带来的互调干扰。

通过动态调整接收机的灵敏度级别，可以使其能够更好地抵抗互调干扰带来的影响。

总结起来，LTE多系统互调干扰问题的解决方案包括频域资源规划、功率控制、空域资源规划、前向误差校正、信号过滤和接收端敏感度控制等。

通过采取这些措施，可以有效地降低多系统互调干扰的概率，提高用户通信质量。

LTE关键技术之干扰抑制技术1.1小区间干扰（ICI）概念在LTE中,上，下行采用了OFDM（DL）/SC-FDMA(UL）的多址接入技术，采用了正交子载波区分不同的用户,小区内多用户间的干扰基本可以消除。

但是LTE采用同频组网，邻小区结合部分使用相同的频谱资源，用户间不可避免存在干扰,称之为小区间干扰（Inter—Cell Interference， ICI)。

在传统的解决方案中，采用频率复用来解决ICI，但随之带来的是频谱效率的降低。

如常用的三扇区划分小区用的就是频率复用指数因子为3。

除此之外，频率复用因子还有1、7等。

当复用因子为1的时候，则网内的所有小区用的频率都是一样的，随之而来的是严重的小区间干扰。

选择较大的复用因子造成的负面影响是频谱效率变小，比如复用因子为3的时候，频谱效率是1/3，复用因子为7的时候,频谱效率是1/7。

传统的频率复用系数为3的典型频率规划小区间干扰对系统性能的影响：●导致无线链路信噪比(SINR)减低，这样LTE的AMC技术就会选择低阶调制方式和编码方式。

●干扰严重时，需频繁的HARQ重传，降低了用户速率。

●同频干扰引起功率控制，使子幁中可使用的PRB减少,用户速率也会减低.1.2LTE干扰抑制技术LTE干扰抑制技术分为以下四种：a)波束赋形天线技术b)干扰随机化技术c)干扰消除技术d)干扰协调技术（1）波束赋形天线技术—波束赋形天线技术是一种下行干扰抑制技术波束赋形天线的波束是指向UE的窄波束,因此只有在相邻小区的波束发生碰撞时才会造成小区间干扰,波束交错是可以有效的回避小区间干扰。

（2）干扰随机化技术干扰随机化就是使干扰信号随机化,这种方法虽然不能降低干扰信号的能量，但是能使干扰信号接近白噪声，又称“干扰白化"。

然后用处理白噪声的方法在UE上类似处理增益的方法抑制干扰。

干扰随机化的方法可分为小区专属加扰（Scrambling）和小区专属交织（IDMA)。

CATALOGUE 目录•LTE系统概述•干扰消除技术原理•干扰消除技术应用•干扰消除技术性能评估•干扰消除技术未来发展LTE系统背景及发展LTE系统架构与特点LTE系统干扰类型干扰是LTE系统中一个重要的问题，主要分为内部干扰和外部干扰两种类型。

内部干扰主要包括同频干扰、邻频干扰和阻塞干扰等。

外部干扰主要包括其他运营商的干扰、非法使用频段等。

干扰消除技术分类常规干扰抵消算法主要包括基于波束赋形、基于滤波器设计和基于统计检测等方法。

常规干扰抵消算法原理基于波束赋形的方法利用天线阵列对信号进行空间滤波，通过调整天线权值，使得干扰信号在特定方向上被抑制，同时最大化有用信号的接收功率。

基于滤波器设计的方法利用数字信号处理技术设计合适的滤波器，对接收信号进行滤波处理，以抑制干扰信号的影响。

基于统计检测的方法利用干扰和有用信号的统计特性差异，通过统计检测算法对干扰进行抑制和分离。

联合干扰抵消算法原理联合干扰抵消算法原理基于多个节点或基站的联合信号处理，通过优化信号处理算法和参数，实现多个干扰源的同时抑制，提高系统性能和信号质量。

联合干扰抵消算法通过综合考虑多个节点或基站的信号质量和干扰情况，利用多个节点的协作优势，实现更广泛和更有效的干扰抑制。

联合干扰抵消算法通常采用迭代、优化和统计检测等技术，通过对接收信号进行多节点联合处理，实现有用信号的增强和干扰的降低。

小区间干扰协调动态小区间干扰协调增强型小区间干扰协调静态小区间干扰协调多天线技术03动态功率控制功率控制技术01闭环功率控制02开环功率控制干扰消除性能指标频谱效率干扰消除能力鲁棒性能耗效率评估干扰消除技术的能耗水平，即在保证系统性能的前提下，最小化设备仿真分析基于理论的数学建模利用理论模型对干扰消除技术的性能进行评估，通过对比分析实际测试数据与理论模型的吻合程度，评估技术的性能。

基于仿真的实验分析通过搭建仿真环境，模拟实际场景，对干扰消除技术的性能进行实验验证和分析。

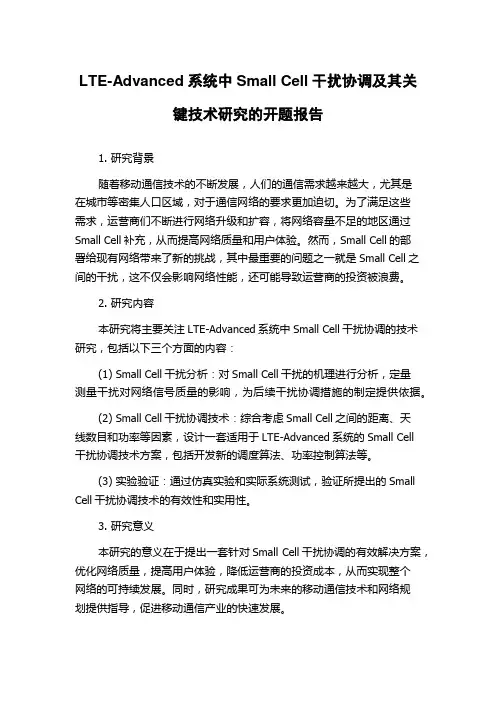

LTE-Advanced系统中Small Cell干扰协调及其关键技术研究的开题报告1. 研究背景随着移动通信技术的不断发展，人们的通信需求越来越大，尤其是在城市等密集人口区域，对于通信网络的要求更加迫切。

为了满足这些需求，运营商们不断进行网络升级和扩容，将网络容量不足的地区通过Small Cell补充，从而提高网络质量和用户体验。

然而，Small Cell的部署给现有网络带来了新的挑战，其中最重要的问题之一就是Small Cell之间的干扰，这不仅会影响网络性能，还可能导致运营商的投资被浪费。

2. 研究内容本研究将主要关注LTE-Advanced系统中Small Cell干扰协调的技术研究，包括以下三个方面的内容：(1) Small Cell干扰分析：对Small Cell干扰的机理进行分析，定量测量干扰对网络信号质量的影响，为后续干扰协调措施的制定提供依据。

(2) Small Cell干扰协调技术：综合考虑Small Cell之间的距离、天线数目和功率等因素，设计一套适用于LTE-Advanced系统的Small Cell干扰协调技术方案，包括开发新的调度算法、功率控制算法等。

(3) 实验验证：通过仿真实验和实际系统测试，验证所提出的Small Cell干扰协调技术的有效性和实用性。

3. 研究意义本研究的意义在于提出一套针对Small Cell干扰协调的有效解决方案，优化网络质量，提高用户体验，降低运营商的投资成本，从而实现整个网络的可持续发展。

同时，研究成果可为未来的移动通信技术和网络规划提供指导，促进移动通信产业的快速发展。

4. 研究方法本研究将采取以下研究方法：(1) 将小区建立在OMNeT++仿真平台上，通过建立仿真场景和模型，对Small Cell之间的干扰进行分析和测量。

(2) 分析Small Cell之间的干扰机理，并基于分析结果提出相应的干扰协调技术，包括调度和功率控制等。

(3) 进行仿真实验和实际测试，验证所提出技术方案的有效性和实用性，包括数据收集和性能评估等。

TD-LTE系统内上行干扰分析研究随着移动通信业务的迅猛发展，TD-LTE系统已成为全球通信领域内的一个主流技术之一。

而在TD-LTE系统中，上行干扰是一个重要的技术问题。

本文将从上行干扰的概念和原因入手，简要介绍上行干扰的表现形式和对系统性能的影响，并探讨如何进行上行干扰分析研究，以及解决上行干扰的方法。

一、上行干扰的概念和原因上行干扰指的是在TD-LTE系统中，由于不同基站之间、用户之间传输数据时的相互干扰，导致系统性能下降的现象。

这种干扰可能是空间上的干扰，也可能是频域上的干扰，其来源包括以下几个方面：1.同频干扰：由于同一频段内基站之间的发射功率、频率、时间同步等因素的差异而产生的干扰；2.异频干扰：由于周边区域或邻频系统的干扰信号，以及本网络用户之间干扰所引起的干扰；3.多径干扰：由于多径衰落而导致的时间延迟、相位偏差等问题所引起的干扰。

二、上行干扰的表现形式和对系统性能的影响上行干扰的表现形式主要包括：信噪比下降、误码率上升、系统容量下降、覆盖范围减小等。

当上行干扰严重时，会对系统性能产生较大的影响，降低用户体验，甚至会导致系统的崩溃。

其中，系统容量是上行干扰对系统性能最为重要的影响因素之一。

上行干扰的存在，会影响用户终端到网络之间的信道质量，降低系统容量，从而使网络不能满足用户的需求。

三、上行干扰分析研究的方法上行干扰分析研究方法包括：实测数据分析、仿真分析、理论分析等。

实测数据分析是指通过采集TD-LTE网络中的实测数据，通过特定的数据处理和分析方法，得出上行干扰的分布情况、强度、功率谱分布等数据。

具有数据真实性、分析直观性等优点。

仿真分析是通过建立TD-LTE系统的仿真模型，模拟系统中的干扰场景，从而得出上行干扰对系统性能的影响。

理论分析是通过理论推导和模型建立，计算和预测上行干扰的性能指标，并对上行干扰进行分析和预测。

四、解决上行干扰的方法1.提高发射功率：可以使信号传输质量更好，但容易带来更强的干扰。

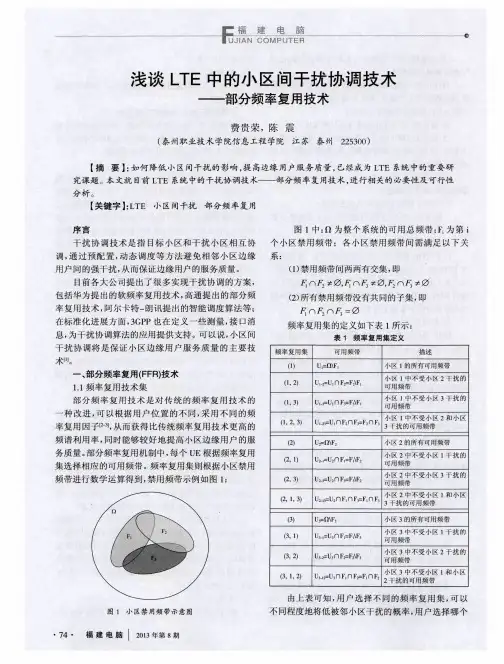

进入4G时代之后，为扩无线大小区带宽移动通信网络均采用同频组网的方式，因此无线(RAN)中小区间的干扰控制就成为保证网络质量的基础；为此，3GPP专门定义了小区干扰协调机制(ICIC)。

一、小区间干扰协调(ICIC)LTE在下行链路中使用OFDMA，在上行链路中使用SCFDMA；这些传输方案固有的正交性减少了小区内干扰。

小区间干扰主要影响小区边缘的终端(UE)，因为相邻小区使用相同的频率，边缘终端(UE)可能被分配相同的子载波。

由于这些终端(UE)以高功率运行以到达eNB，因此信号干扰严重。

同样边缘终端(UE)从相邻小区接收的信号较弱，因此强干扰导致终端(UE)在接收下行传输时解码非常困难。

1.干扰成因是小区只知道本小区终端(UE)正在使用什么无线资源，而不知道相邻小区中其他UE正在使用什么无线资源。

如下图(1)所示，Cell A知道A1使用的资源，但不知道B1使用的资源，反之亦然；并且每个小区独立地为自己的终端(UE)调度无线资源。

因此对于小区边缘的终端(UE)(小区A中的A1和小区B中的B1)，可能分配相同的频率资源。

如下图(1)所示如果两个终端(UE)位于A2、B2等小区中心，则不会产生干扰，因为它们使用低功率进行通信。

然而，如果它们位于小区边缘如A1和B1，它们的信号会相互干扰，因为两者使用高功率进行与基站的通信。

图1.小区干扰示例图2.ICIC是通过使位于相同小区边缘但属于不同小区的终端(UE)使用不同频率资源来减少小区间干扰。

支持该功能的基站可以为每个频率资源(RB)生成干扰信息，并通过X2消息与相邻基站交换该信息。

然后从这些消息中相邻站点可以了解其相邻站点的干扰状态并以避免小区间干扰方式为其终端(UE)分配无线资源(频率、Tx功率等)。

图2.小区间干扰协调示例例如，假设属于小区A的终端(UE)在小区边缘的频率资源(f3)上使用高Tx功率。

通过ICIC小区B向小区边缘的终端(UE)分配不同的频率资源(f2)，向小区中心的其他终端(UE)分配f3，使中心的终端(UE)在通信中使用低Tx功率。

LTE系统与各系统间的干扰协调要求1.1.1网间干扰协调在TD-LTE频段附近使用的移动系统主要有以下几种制式：（1）GSM1800：1710－1755MHz（上行），1805－1850MHz（下行）；（2）CDMA2000：1920-1935MHz（上行），2110-2125MHz（下行）；（3）WCDMA：1940-1955MHz（上行），2130-2145MHz（下行）；（4）TD-SCDMA：1880－1900MHz（F频段），2010-2025MHz（A频段）, 2320-2370MHz(E频段)(5) WLAN: 2400—2483.5MHz；经过分析计算，各系统间的干扰协调要求如下。

1.1.1.1TD-LTE宏站（F频段）与其他系统共站时的干扰协调在工程实施中，两系统天线之间适当进行垂直或水平空间隔离，建议TD-LTE F频段基站天线安装间距采用如下标准：GSM/DCS符合3GPP TS 05.05 V8.20.0（2005-11）规范要求时，TD-LTE线阵和GSM1800定向天线之间间距要求：同向安装时，建议采用垂直隔离方式，垂直距离≥1.8m；GSM/DCS符合3GPP TS 45.005 V9.1.0 (2009-11)规范要求时，TD-LTE线阵和GSM1800定向天线之间间距要求：并排同向安装时，水平隔离距离≥0.5m，垂直距离≥0.3m。

TD-LTE线阵和CDMA2000定向天线之间间距要求：同向安装时，建议采用垂直隔离方式，垂直距离≥3m。

TD-LTE线阵和WCDMA定向天线之间间距要求：并排同向安装时，水平隔离距离≥0.5m，垂直距离≥0.2m。

TD-SCDMA符合《中国移动TD-SCDMA无线子系统硬件技术规范（2010年）》时，TD-LTE与TD-SCDMA隔离要求：并排同向安装时，水平隔离距离≥0.5m，垂直距离≥0.2m。

WLAN符合《中国移动无线局域网（WLAN）AP、AC设备规范V1.1.0》时，TD-LTE与WLAN隔离要求：并排同向安装时，水平隔离距离≥9/2.9m，垂直距离≥0.9/0.5m。

TD-LTE上行干扰定位方法与排查指导手册一、引言TD-LTE是一种主流的移动通信标准，但在实际使用过程中，可能会出现上行干扰问题，这会影响用户的通信体验。

因此，掌握上行干扰的定位和排查方法是非常重要的。

二、上行干扰的定位方法1. 频谱扫描：通过频谱扫描仪在基站周围进行频谱扫描，观察是否有异常的信号出现，找出干扰信号的频点和功率。

2. MIMO接收机干扰探测：利用MIMO接收机对接收到的信号进行处理，通过信噪比、干扰均匀度等参数来判断是否存在干扰信号。

3. 基站干扰定位：通过对基站进行探测，观察其邻频功率是否符合标准，如不符合则可能存在干扰信号。

三、上行干扰的排查指导手册1. 确认干扰类型：首先需要确定是外部干扰还是内部干扰，是来自其他无线电设备的干扰，还是来自自身基站设备的干扰。

2. 排查可能的干扰源：对周围环境进行调查，可能的干扰源包括电源设备、微波炉、雷达等。

3. 联合运营商进行排查：联合运营商进行干扰排查，对周围环境进行分析和调查，确认干扰源并进行处理。

4. 更新设备：如果是自身基站设备引起的干扰，及时升级设备软件或更换设备，确保设备符合标准，以减少干扰信号的发生。

四、结论TD-LTE上行干扰的定位和排查方法对于保障通信质量至关重要，需要进行科学的分析和系统的处理。

通过以上方法，可以有效地定位和排查上行干扰问题，保障用户通信体验。

五、实际案例分析以下是一个关于TD-LTE上行干扰的实际案例，以便更好地理解如何应用上述定位方法与排查指导手册。

案例描述：某地区的移动通信基站在一段时间内出现了上行干扰问题，用户反馈通话质量差，数据传输不稳定等情况。

运营商收到大量投诉后，决定对该地区的基站进行上行干扰的定位与排查。

定位与排查过程：1. 频谱扫描：工程师使用频谱扫描仪对该区域进行频谱扫描，发现在一些频点上出现了异常的信号。

经过进一步分析，发现这些信号源于周围的一些工业设备，如工厂的电炉和工业微波炉。
