300MW机组汽轮机本体A级检修方案一、检修目的本次 300MW 机组汽轮机本体 A 级检修的主要目的是对汽轮机的各个部件进行全面、深入的检查、维修和保养，以确保机组的安全、稳定、高效运行，提高机组的可靠性和经济性，延长机组的使用寿命。
二、检修依据本次检修将依据以下标准和规范进行：1、设备制造商提供的技术文件和操作手册。
2、国家和行业相关的电力设备检修规程和标准。
3、电厂制定的设备检修管理制度和技术要求。
三、检修范围本次检修涵盖汽轮机本体的所有主要部件，包括但不限于：1、汽缸检查汽缸的水平结合面、垂直结合面的严密性。
清理汽缸内部的污垢和沉积物。
检查汽缸的支撑和滑销系统。
2、转子对转子进行无损探伤检查，检测是否存在裂纹等缺陷。
测量转子的弯曲度和晃度。
检查叶片的完整性和磨损情况。
3、隔板和汽封检查隔板的变形和损坏情况。
更换磨损严重的汽封。
4、轴承检查轴承的磨损情况，测量轴承间隙。
清洗和检查轴承的润滑油系统。
5、调节系统检查调速器、调节阀等部件的工作性能。
校验调节系统的各项参数。
四、检修前的准备工作1、技术准备收集和整理汽轮机的运行数据和故障记录，分析可能存在的问题。
编制详细的检修作业指导书和技术交底文件。
2、物资准备准备好所需的备品备件、检修工具和材料。
对备品备件进行质量检验，确保其符合要求。
3、现场准备清理检修现场，设置必要的安全防护设施和警示标识。
搭建检修平台和脚手架。
4、人员准备组织检修人员进行技术培训和安全教育。
明确各检修人员的职责和分工。
五、检修步骤1、停机与隔离按照操作规程逐步停机，使机组平稳停运。
关闭与汽轮机相连的各类阀门，进行可靠的隔离。
2、汽缸解体拆除汽缸上的保温层。
松开汽缸结合面的螺栓，吊开汽缸上盖。
3、转子抽出使用专用工具将转子从汽缸中抽出，并放置在专用支架上。
4、部件检查与维修按照检修范围对各个部件进行详细的检查和维修。
对于发现的问题，制定相应的解决方案并及时处理。
5、部件回装按照相反的顺序将检修好的部件回装到汽缸内。

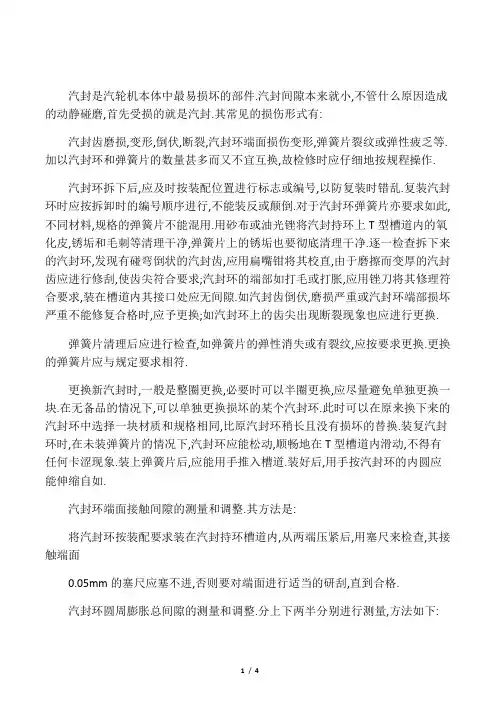

汽封是汽轮机本体中最易损坏的部件.汽封间隙本来就小,不管什么原因造成的动静碰磨,首先受损的就是汽封.其常见的损伤形式有:汽封齿磨损,变形,倒伏,断裂,汽封环端面损伤变形,弹簧片裂纹或弹性疲乏等.加以汽封环和弹簧片的数量甚多而又不宜互换,故检修时应仔细地按规程操作.汽封环拆下后,应及时按装配位置进行标志或编号,以防复装时错乱.复装汽封环时应按拆卸时的编号顺序进行,不能装反或颠倒.对于汽封环弹簧片亦要求如此,不同材料,规格的弹簧片不能混用.用砂布或油光锉将汽封持环上T型槽道内的氧化皮,锈垢和毛刺等清理干净,弹簧片上的锈垢也要彻底清理干净.逐一检查拆下来的汽封环,发现有碰弯倒状的汽封齿,应用扁嘴钳将其校直,由于磨擦而变厚的汽封齿应进行修刮,使齿尖符合要求;汽封环的端部如打毛或打胀,应用锉刀将其修理符合要求,装在槽道内其接口处应无间隙.如汽封齿倒伏,磨损严重或汽封环端部损坏严重不能修复合格时,应予更换;如汽封环上的齿尖出现断裂现象也应进行更换.弹簧片清理后应进行检查,如弹簧片的弹性消失或有裂纹,应按要求更换.更换的弹簧片应与规定要求相符.更换新汽封时,一般是整圈更换,必要时可以半圈更换,应尽量避免单独更换一块.在无备品的情况下,可以单独更换损坏的某个汽封环.此时可以在原来换下来的汽封环中选择一块材质和规格相同,比原汽封环稍长且没有损坏的替换.装复汽封环时,在未装弹簧片的情况下,汽封环应能松动,顺畅地在T型槽道内滑动,不得有任何卡涩现象.装上弹簧片后,应能用手推入槽道.装好后,用手按汽封环的内圆应能伸缩自如.汽封环端面接触间隙的测量和调整.其方法是:将汽封环按装配要求装在汽封持环槽道内,从两端压紧后,用塞尺来检查,其接触端面0.05mm的塞尺应塞不进,否则要对端面进行适当的研刮,直到合格.汽封环圆周膨胀总间隙的测量和调整.分上下两半分别进行测量,方法如下:汽封环在不带弹簧片的情况下装入两半汽封持环(或静叶环汽封槽)中,使其一端与持环结合面平齐,将平尺搁在持环结合面上,用塞尺测量另一侧端面与平尺间的间隙,如图2-89所示,高度差h便是汽封环的圆周膨胀总间隙.该间隙应符合规定要求,否则要研修汽封环端面或更换长度适当的汽封环,直至合格.轴封持环检修方法与静叶持环相同,不再复述.1.1汽封间隙的调整汽缸内装有轴端汽封和静叶环汽封.汽封上半和下半的径向间隙可用贴胶布法测量;左右两侧的间隙(下半汽封),可用长塞尺测量.本机组通流部分汽封间隙的设计值见表2-1,2-2,2-3和2-4.经过测量若发现某处汽封的间隙不合格,应对该处的汽封间隙进行修刮调整,方法如下:(1)如静叶环汽封环块为铜质材料,多数汽封齿间隙过小时,可将汽封环块用木楔塞紧(如图2-90所示),架设专用刀具车削.当个别汽封齿间隙过小时,可用如图2-91的专用工具手工修刮.(2)当汽封架间隙过大时,对于黄铜或延伸性能较好的材料制的汽封环,可用捻,挤的方法使汽封齿伸出(只能在间隙相差较小时采用此方法).对于新机组多采用修刮汽封环在洼窝中的承力面,同时修刮汽封环各弧段之间接触面的方法,使汽封环能整圈向转子中心方向移出.图2-90汽封环加楔子示意图图2-91修刮汽封片专用工具1-静叶环;2-木楔;3-汽封零点;4-轴(3)汽封环的径向间隙实际值在上,下,左,右四个方向是不相等的,汽封环的上下部径向间隙随着汽封环所处静叶环位置的不同而不同.造成间隙差异的原因,除了转子静挠度运行工况而变以外,还受机组安装运行中产生的多种因素影响.如:汽缸的弹性变形;汽机启停和运行中上,下缸温差使汽缸产生上翘曲;轴承油膜建立后,转子中心位置的偏移;凝汽器灌水和抽真空等.综合上述诸因素,在汽封洼窝找中心时,汽封上部径向间隙应小于底部间隙.在转子挠度最大处的汽封环,其底部间隙应比其它部位汽封环底部间隙大,而上部间隙应为最小.当转子为顺时针旋转时,左侧间隙应较右侧稍大.上述原则要求,在安装和检修中应予满足.上,下两半汽封环的径向间隙调整好后,还应按照图纸要求,留出汽封环的各个弧段间的膨胀间隙.一般在一个整圈中总的膨胀量达到0.2～0.3mm.测量汽封轴向间隙通常与测量和调整汽轮机通流部分的间隙同时进行.测量时一般用塞尺或楔形塞尺,其测量位置应按制造厂规定选取.汽封轴向间隙的调整,可用轴向移动汽封持环或汽封环的方法.在汽封环与洼窝连接的凸肩两侧装设调整垫片,通过改变垫片的厚度,可进行单个汽封环轴向间隙的调整.2,汽轮机通流部分的间隙测量和调整2.1通流部分间隙的测量通流部分间隙的测量应在静叶环找好中心后进行,也可在汽封间隙调整后进行.测量前,应将已修刮好的推力轴承装好,并将转子装于工作位置.转子的工作位置,是根据制造厂对通流部分间隙的要求确定的.一般按叶轮进汽侧轴向间隙最小的一级,即汽缸内的第一级定位.推动转子,使推力盘与推力轴承的工作瓦块压紧,在第一级的进汽侧位于汽缸水平接合面处两侧的轴向间隙处放入塞尺,塞尺厚度应等于该处所要求的间隙值.如果间隙过大或过小,可根据各级轴向间隙情况,通过推力轴承定位机构或调整推力瓦内轴向调整垫片,使通流间隙达到要求值.定位后,可用塞尺或楔形尺测量位于下汽缸水平接合面左右两侧各级的通流间隙.一般下汽缸通流间隙应在转子顺转方向相差90°处各测量一次:第一次在转子的危急保安器飞锤向上位置时进行,第二次将转子顺转90°时再测量.每次测量均应在推力盘与推力轴承工作瓦片压紧状态下进行.对于叶顶汽封片的径向间隙,可用塞尺或贴胶布的方法检查.间隙应符合制造厂的规定值,否则应予调整.2.2通流部分间隙的调整当个别叶轮叶顶与汽封片的径向间隙过小时,应用修刮或车削汽封齿的办法扩大径向间隙.如间隙过大时可采取捻挤的办法,或更换汽封片后车削至间隙要求.当个别叶轮进汽侧轴向间隙过大时,可以采用移动静叶环的办法进行调整.本机组为反动式汽轮机,高,低压两个转子均为鼓式结构.汽缸均为内、外缸双层缸,且内、外缸和静叶持环均采用挂耳支承,底部为纵销定位.联轴器间均设置垫片,待通流间隙调整好后,测取联轴器间的端面间隙,按所测尺寸由制造厂加工垫片.①本机组是将低压缸调整至水平位置,用钢丝法或假轴找中心.当低压内,外缸和末两级静叶环中心找好后,吊入转子,复查中心并按制造厂给定的K值定位.该K值位于低压缸调阀侧第一级轴向动静间隙处.转子定位后,按一般测量通流间隙方法测取各级的通流间隙.制造厂给定低压缸的K值为29±0.13mm.低压缸通流间隙值,可参见图2-38和表2-3a,2-3b.②当低压缸找正和低压转子定位后,应以低压转子中心为基准,通过调整高中压转子位置,使联轴器中心按制造厂要求找正,并以高压缸内第一级的喷嘴与转子动叶栅的轴向间隙,按图2-36所示的K值定位.图2-37所示为中压缸通流间隙,表2-1和表2-2为制造厂给定的高压缸和中压缸间隙值.按图中所规定测量位置逐级测量,如间隙超过允许值,可以通过改变推力轴承或静叶持环轴向位置来调整轴向间隙.。
汽车维修过程的常见质量问题及控制对策汽车维修过程中的常见质量问题包括：1. 工具设备不合格：维修过程中使用的工具设备质量不过关，如辅助工具的尺寸不准确、断电开关不灵敏等，导致维修效果不佳。
控制对策：选择质量合格的工具设备，并定期检查和维护，确保其正常使用。
2. 维修人员技术不熟练：维修人员技术水平不高，对于复杂问题无法准确判断和解决，导致维修效果差。
控制对策：加强维修人员的培训，提高其技术水平，定期组织技术交流，分享经验，及时解决技术难题。
3. 零部件质量问题：维修过程中使用的零部件质量不良，导致维修效果不佳或者很快出现同样的问题。
控制对策：选择质量可靠的零部件，并保证其来源可靠，遵循标准化采购流程，严格质量检验，确保每一个零部件的质量。
4. 维修过程中的疏忽：维修过程中细节处理不周，导致一些小问题被忽略，长期积累可能引发更大的问题。
控制对策：严格按照维修流程操作，确保每一个步骤的执行，提高维修的专业性和严谨性，定期进行质量检查和回访，及时发现和纠正问题。
5. 维修记录不完善：维修过程中没有详细和准确记录，难以追溯和分析问题，影响后续维修和质量控制。
控制对策：建立完善的维修记录系统，包括维修的时间、方法、替换的零部件等信息，便于追溯和分析问题，提高维修过程的可控性和可追溯性。
6. 维修成本控制不合理：维修过程中成本控制不合理，过度消耗资源，导致成本增加。
控制对策：建立科学的成本控制体系，包括材料采购、资源利用、劳动力安排等，合理控制成本，提高维修过程的经济效益。
7. 客户投诉处理不及时：维修完成后，客户出现问题或者对于维修质量不满意，维修单位未及时响应和处理，导致客户不满。
控制对策：建立健全的客户投诉处理机制，及时响应客户的投诉，并组织专业人员进行调查和跟进，及时解决问题，提高客户满意度。
在汽车维修过程中，常见的质量问题需要通过合理的控制对策来解决，包括选择合格的工具设备和零部件、提高维修人员的技术水平、完善维修记录系统、建立成本控制体系等，以提高维修过程的质量和效率。

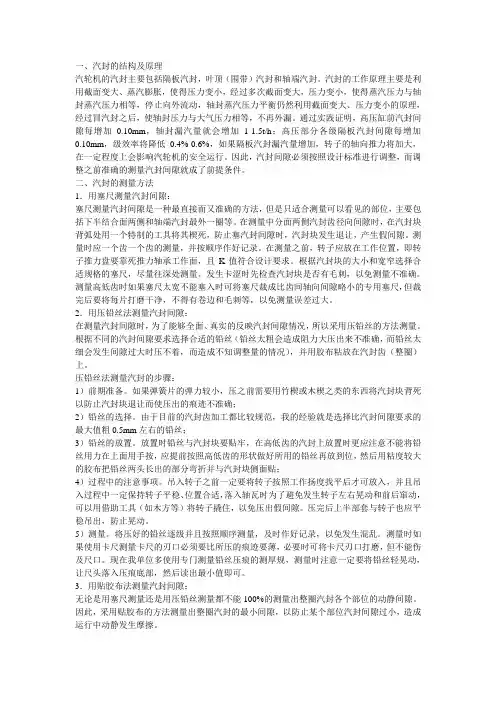

一、汽封的结构及原理汽轮机的汽封主要包括隔板汽封，叶顶（围带）汽封和轴端汽封。
