汽轮机汽封形式简介

汽轮机结构汽封范文汽轮机是一种以高温高压蒸汽作为工作介质的热力机械。

而汽轮机结构中的汽封是用来防止蒸汽泄漏的重要部件。

一、汽封的作用汽封主要的作用是防止蒸汽从汽轮机的转子部分泄漏出来，从而保证汽轮机的高效运行和稳定性。

蒸汽泄漏会导致能量损失、效率低下，并且对环境造成污染。

因此，汽封在汽轮机的运行中起到了至关重要的作用。

二、汽封的种类汽封主要分为径向密封和轴向密封两种。

径向密封是指用来防止蒸汽沿转子轴向方向泄漏的密封。

而轴向密封则是指用来防止蒸汽从转子端面泄漏出来的密封。

在汽轮机结构中，通常会同时使用径向密封和轴向密封来保证密封效果的稳定和可靠。

三、汽封的结构1.径向密封径向密封一般由密封环和密封座组成。

密封环是一种环形零件，它通常由金属材料或耐高温塑料制成，具有一定的弹性。

密封环的外表面与转子表面密封配合，从而防止蒸汽泄漏。

密封座则是密封环的固定部件，安装在汽轮机上。

密封座通常由金属材料制成，并且具有良好的密封性能和耐高温性能。

2.轴向密封轴向密封一般由密封环、密封座和轴承组成。

密封环和密封座的结构与径向密封类似，同样是防止蒸汽泄漏。

而轴承则起到支撑和定位作用，保证密封环的正常运行。

轴承一般使用耐高温、耐磨材料制成，具有良好的机械性能和热性能。

三、汽封的工作原理1.径向密封的工作原理是利用密封环与转子表面的配合，形成一条蒸汽无法穿透的密封通道。

通过密封环和转子的相对运动，密封环可以紧贴转子表面，从而实现密封效果。

2.轴向密封的工作原理是利用密封环与轴承的配合，形成一条蒸汽无法通过的密封通道。

密封环与轴承的配合要求密封环对轴承的摩擦力较大，以防止蒸汽泄漏。

四、汽封的优化措施为了提高汽封的密封效果和性能，可以采取以下一些优化措施：1.选用优质材料：选择耐高温、耐磨材料制造汽封零部件，以确保密封环和密封座具有良好的密封性能和耐久性。

2.优化密封结构：对密封环和密封座的结构进行改进，以提高密封效果和寿命。

汽轮机汽封及门杆漏汽系统1、汽封概述作为高速旋转的的汽轮机，其动静部分必须留有一定的间隙，为了减小泄漏，必须安装防止泄漏的装置来提高汽轮机的工作效率，这种装置通常称为汽封。

密封从结构原理上讲，一般分为三种类型，即：迷宫式汽封、炭精环式密封和水环式汽封，炭精式密封和水环式密封属于接触式密封，仅在小功率机组上使用，而广泛使用在大功率汽轮发电机组上的是非接触式的迷宫式密封。

迷宫式汽封又称为拉别令汽封或曲径汽封，图2－11是几种迷宫式汽封的示意图。

汽封工作原理是：在合金钢环体上车制出一连串较薄的薄片，每一个扼流圈后一个膨胀室，当蒸汽通过时，速度加快，在膨胀室蒸汽的动能变化为热能，压力降低，比容增大，依此类推，在蒸汽通过多个扼流圈时，其每个扼流圈的前后压差就很小，泄漏量就降低很多。

图2－11几种迷宫式汽封的示意图a）平齿迷宫式汽封（b）分级迷宫式汽封（c）双分级迷宫式汽封根据汽封装设的位置不同，汽封又分为下列几种：1）叶栅汽封主要密封的位置包括动叶片围带处和静叶片或隔板之间的径向、轴向以及动叶片根部和静叶片或隔板之间的径向、轴向汽封。

2）隔板汽封隔板内圆面之间用来限制级与级之间漏气的汽封。

3）轴端汽封在转子两端穿过汽缸的部位设置合适的不同压力降的成组汽封。

由于装设部位不同，密封方式不同，采用的汽封形式也不尽相同，通常叶片汽封和隔板汽封又称为通流部分汽封。

2、通流部分汽封汽轮机的通流部分汽封主要作用是减少蒸汽从高压区段通过非做功区段漏向低压区断，保证尽可能多的蒸汽在通道内做功。

叶栅汽封相对于隔板汽封和轴端汽封，其汽封前后压差较小，装设部位狭小，因而结构简单，一般情况叶顶径向汽封梳齿嵌压在静止件上，它与围带维持着较小的间隙，构成简单的叶顶轴向汽封。

低压长叶片的往往不装设围带，采用减薄叶片的顶部厚度，缩小顶部间隙的办法减小漏汽。

叶根汽封一般有叶根直接车出齿尖与静止件构成。

对于大型汽轮发电机组，由于轴向长度较长，设置动叶叶根轴向汽封已失去意义，就将动静叶根汽封改为径向汽封，保证了轴向膨胀不受影响，又起到汽封作用。

一，汽封类型介绍汽封类型：传统汽封、刷式汽封、蜂窝汽封、布莱登汽封、DAS汽封、接触式气封，布莱登汽封、侧齿汽封、叶根汽封接触式油档、倾斜式蜂窝汽封（机组轴封间隙在0.30-0.60之间的比较多）。

第一代汽封是梳齿型汽封第二代汽封是接触式汽封，有布莱登汽封和蜂窝状型汽封，但布莱登汽封存在的很大的问题，在变负荷时存在卡涉现象。

第三代汽封是刷式汽封，在哈尔滨有一个公司生产接触式汽封实现了无缝汽封，不过这种汽封磨损比较严重，但汽封效果是最好的。

目前常见的汽封形式：梳齿汽封——汽轮机出厂时基本是梳齿；蜂窝汽封——国内厂家很多，有的电厂使用不能正常起机，个人感觉可以少量使用，低压轴封及低压叶顶，另外选择厂家很重要；布莱登汽封——美国技术，国内哈尔滨布莱登生产，抄袭国外技术，常在平衡环位置使用，其他位置均不适用，也有用在其他部位但效果不好；接触式汽封——哈尔滨通能专利，是从浮动油挡发展而来，两处的温度不一样，接触易引发振动等事故，如楼上所说要是真出点事划不来；侧齿汽封——大连华鸿专利，对梳齿的优化汽封，安全但效果有限，适合领导做创业绩项目使用；刷式汽封——南京某公司生产，抄袭国外技术，国内不成熟，现在的质量很差；铁素体汽封——概念汽封，梳齿汽封材质不同而已，成本低但售价高。

汽封效果好坏间隙很重要，选用的汽封要保证机组安全，然后调整合适的间隙。

二、文字加图片分析1、刷式气封局限性：运行后易倒伏，持久性比较差，进口合金钢丝周期比国产长。

这是一种新型刷封，是超越蜂窝汽封之上的刷式汽封，刷材料是钴基合金，耐高温，耐磨损，整个结构充分的考虑到了安全性能，目前已经好几个电厂改造使用，效果很不错的。

2、蜂窝气封局限性：成本高，制造难度大。

在线速度偏小的轴封和隔板气封中使用性价比不高。

容易堆积盐分和异物，使之失去扰流的功能。

高中压部分使用的时候容易吹损。

3、过桥浮动气封4、DAS气封主要优点;密封效果和耐久性优势明显。

（1）DAS的全称为DEC ADVANCED SEAL，意可解为东方集团先进汽封。

600MW超临界汽轮机汽封型式介绍及对比分析摘要：介绍汽轮机传统汽封及各类新型汽封的结构及特点，并对比分析了各类新型汽封的优缺点。

关键词：汽轮机；汽封；对比分析1 概述某电厂600MW超临界汽轮机组在额定参数和铭牌功率下，热耗率及发电煤耗率与设计值差距较大。

通过性能试验发现存在以下主要问题：汽轮机的高、中、低压缸相对内效率均达不到设计值，以低压缸相对内效率尤为突出；轴端汽封、平衡盘汽封、各级通流汽封漏汽量大等。

该汽轮机隔板汽封、轴端汽封等各级汽封采用的均是传统的迷宫式汽封，迷宫式汽封从其结构、密封原理分析，无法更有效的减小级间、轴端漏汽，因此汽封改造是提高汽轮机本体效率的主要手段，而汽封改造的首要关键是汽封选型。

2各类汽封型式介绍2.1传统汽封（迷宫式汽封）2.1.1传统汽封的结构迷宫汽封一般由汽封套、汽封环两部分组成（图1）。

汽封套固定在汽缸上，内有T形槽道(隔板汽封一般不用汽封套，在隔板体上直接车有T形楷)。

汽封环一般由6～8块汽封块组成，装在汽封套T形槽道内，并用弹簧片压住在汽封环的内圆，迫使汽封齿和转子保持最小间隙，有相互配合的梳齿及凹凸肩，形成蒸汽通道和膨胀室。

图1迷宫汽封示意图2.1.2传统迷宫汽封的特点迷宫汽封是非接触密封，无固相摩擦，不需润滑，适用于高温、高压、高速和大尺寸密封条件。

迷宫汽封工作可靠，功耗少，维护简便，寿命长。

迷宫汽封泄漏量较大。

如增加迷宫级数，采取抽汽辅助密封手段，可把泄漏量减小，但要做到完全不漏是困难的。

2.2布莱登汽封2.2.1布莱登汽封的结构布莱登汽封弧段结构与传统汽封弧段基本相同，取消了传统汽封背部的板式弹簧，取而代之在汽封端部加装了4只螺旋弹簧，在汽封弧块进汽侧铣出进汽道，工作时通过汽封脖径出汽侧与汽封槽体的紧密结合形成密封腔室（图2）。

自由状态下，布莱登汽封在弹簧的张力下张开，远离转子；机组启机时，随着蒸汽流量的增加，作用在每圈汽封弧块背部的蒸汽压力逐步增大，当这一压力足以克服弹簧应力、摩擦阻力等时，汽封弧块开始逐级关闭，直至处于工作状态，并始终保持与转子的最小间隙值运行；停机时，随蒸汽流量的减小，在弹簧应力的作用下，汽封弧块远离转子，使汽封与转子的径向间隙达到最大值。

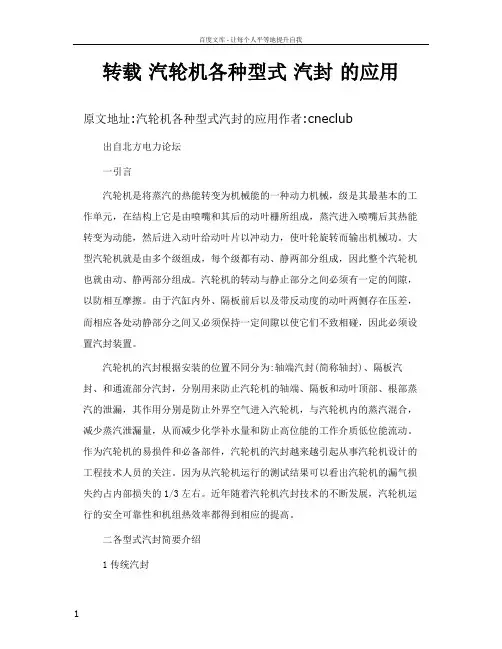

转载汽轮机各种型式汽封的应用原文地址:汽轮机各种型式汽封的应用作者:cneclub 出自北方电力论坛一引言汽轮机是将蒸汽的热能转变为机械能的一种动力机械，级是其最基本的工作单元，在结构上它是由喷嘴和其后的动叶栅所组成，蒸汽进入喷嘴后其热能转变为动能，然后进入动叶给动叶片以冲动力，使叶轮旋转而输出机械功。

大型汽轮机就是由多个级组成，每个级都有动、静两部分组成，因此整个汽轮机也就由动、静两部分组成。

汽轮机的转动与静止部分之间必须有一定的间隙，以防相互摩擦。

由于汽缸内外、隔板前后以及带反动度的动叶两侧存在压差，而相应各处动静部分之间又必须保持一定间隙以使它们不致相碰，因此必须设置汽封装置。

汽轮机的汽封根据安装的位置不同分为:轴端汽封(简称轴封)、隔板汽封、和通流部分汽封，分别用来防止汽轮机的轴端、隔板和动叶顶部、根部蒸汽的泄漏，其作用分别是防止外界空气进入汽轮机，与汽轮机内的蒸汽混合，减少蒸汽泄漏量，从而减少化学补水量和防止高位能的工作介质低位能流动。

作为汽轮机的易损件和必备部件，汽轮机的汽封越来越引起从事汽轮机设计的工程技术人员的关注。

因为从汽轮机运行的测试结果可以看出汽轮机的漏气损失约占内部损失的1/3左右。

近年随着汽轮机汽封技术的不断发展，汽轮机运行的安全可靠性和机组热效率都得到相应的提高。

二各型式汽封简要介绍1传统汽封目前被广泛应用于大、中、小型汽轮机的传统汽封主要为迷宫式汽封。

迷宫式汽封中根据断面的形状不同常用的有枞树型汽封和梳齿式汽封。

其中梳齿式汽封因其汽封成本低、结构简单、安全可靠且易于安装而被广泛应用。

梳齿式迷宫汽封的密封机理是在汽封环的内圈及汽封套筒(高温部分为转子大轴)的外圆上车有许多相互配合的梳齿及凹凸肩，组成微小的环形间隙(称汽封间隙)及蒸汽膨胀室，以阻止蒸汽的泄漏。

汽封环是借助外圆上两凸肩安装在轴套(隔板)内圆车出的T型槽道内。

每道汽封环分成六个弧块(称为汽封块)，每个汽封块与轴封套(隔板)之间装有两片弹簧片，使汽封块呈弹性压向中心，从而保持动静部分的最小间隙。

汽轮机自密封汽封系统说明书1概述汽轮机汽封系统的主要作用是为了防止蒸汽沿高压缸轴端向外泄漏，甚至窜入轴承箱致使润滑油中进水：同时防止空气通过低压轴端漏入低压缸而破坏机组的真空。

本机组汽封系统采用自密封汽封系统，即在机组正常运行时，由高压缸轴端汽封的漏汽经喷水减温后作为低压轴端汽封供汽的汽轮机汽封系统。

多余漏汽经溢流站溢流至排汽装置。

在机组启动，停机或低负荷运行阶段，汽封供汽由外来蒸汽提供。

该汽封系统从机组启动到满负荷运行，全过程均能按机组汽封供汽要求自动进行切换。

自密封汽封系统具有简单、安全、可靠、工况适应性好等特点。

2系统组成及主要设备该系统由轴端汽封的供汽、漏汽管路，高压主汽阀和主汽调节阀的阀杆漏汽管路，中压联合汽阀的阀杆漏汽管路以及相关设备组成。

本轴封供汽采用二阀系统，即在汽轮机所有运行工况下，供汽压力通过二个调节阀即高压供汽调节阀和溢流调节阀来控制，使汽轮机在任何运行工况下均自动保持供汽母管中设定的蒸汽压力。

机组启动或低负荷运行时由高压蒸汽经高压气源供汽站调节阀，进入自密封系统。

上述二个调节阀及其前后截止阀（或闸阀）和必需的旁路阀组成二个压力控制站。

此外，为满足低压缸轴封供汽温度要求，在低压轴封供汽母管上设置了一台喷水减温器，通过温度控制站控制其喷水量，从而实现减温后的蒸汽满足低压轴封供汽要求。

该系统所有调节阀执行机构均为气动型式，由DCS控制。

调节阀及执行机构均采用进口件，性能稳定，运行可靠。

为保证高压气源供汽站在机组正常运行中始终处于热备用状态，特在调节阀前设有带节流孔板的旁路。

机组正常运行时，汽封供汽母管中蒸汽经带节流孔板的旁路进入压力控制站，使之保持热备用状态。

本系统还设置一台JQ-80-3型汽封加热器及两台轴封风机（其中一台备用），用于抽出最后一段轴封腔室漏汽（或气），并维持该腔室微负压运行。

为了防止杂质进入轴封，各供汽支管上设有Y型蒸汽过滤器。

系统供汽母管还设有一只安全阀，安全阀整定压力为0.3MPa（a），可防止供汽压力过高而危及机组安全。

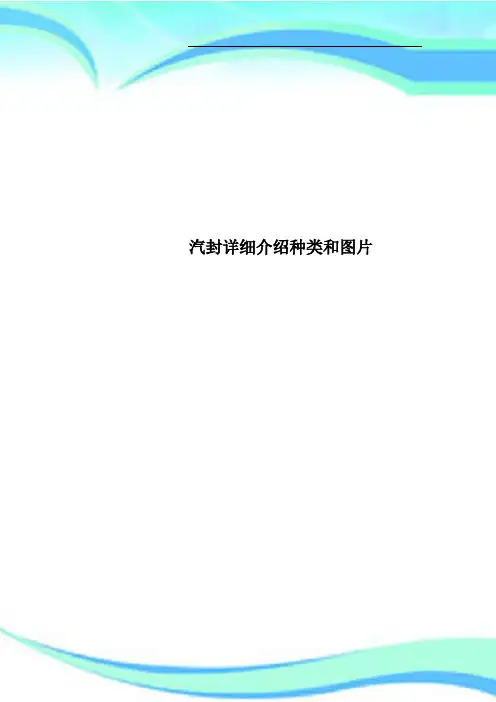

汽封详细介绍种类和图片————————————————————————————————作者：————————————————————————————————日期：一，汽封类型介绍汽封类型：传统汽封、刷式汽封、蜂窝汽封、布莱登汽封、DAS汽封、接触式气封，布莱登汽封、侧齿汽封、叶根汽封接触式油档、倾斜式蜂窝汽封（机组轴封间隙在0.30-0.60之间的比较多）。

第一代汽封是梳齿型汽封第二代汽封是接触式汽封，有布莱登汽封和蜂窝状型汽封，但布莱登汽封存在的很大的问题，在变负荷时存在卡涉现象。

第三代汽封是刷式汽封，在哈尔滨有一个公司生产接触式汽封实现了无缝汽封，不过这种汽封磨损比较严重，但汽封效果是最好的。

目前常见的汽封形式：梳齿汽封——汽轮机出厂时基本是梳齿；蜂窝汽封——国内厂家很多，有的电厂使用不能正常起机，个人感觉可以少量使用，低压轴封及低压叶顶，另外选择厂家很重要；布莱登汽封——美国技术，国内哈尔滨布莱登生产，抄袭国外技术，常在平衡环位置使用，其他位置均不适用，也有用在其他部位但效果不好；接触式汽封——哈尔滨通能专利，是从浮动油挡发展而来，两处的温度不一样，接触易引发振动等事故，如楼上所说要是真出点事划不来；侧齿汽封——大连华鸿专利，对梳齿的优化汽封，安全但效果有限，适合领导做创业绩项目使用；刷式汽封——南京某公司生产，抄袭国外技术，国内不成熟，现在的质量很差；铁素体汽封——概念汽封，梳齿汽封材质不同而已，成本低但售价高。

汽封效果好坏间隙很重要，选用的汽封要保证机组安全，然后调整合适的间隙。

二、文字加图片分析1、刷式气封局限性：运行后易倒伏，持久性比较差，进口合金钢丝周期比国产长。

这是一种新型刷封，是超越蜂窝汽封之上的刷式汽封，刷材料是钴基合金，耐高温，耐磨损，整个结构充分的考虑到了安全性能，目前已经好几个电厂改造使用，效果很不错的。

2、蜂窝气封局限性：成本高，制造难度大。

在线速度偏小的轴封和隔板气封中使用性价比不高。

汽轮机汽封工作原理
汽轮机的汽封是指在油封和气封的作用下，防止汽轮机内部高温高压蒸汽泄漏到外界的一种装置。

汽封的工作原理可以分为以下几个步骤：
1. 油封：汽轮机中的转子和固定部件之间的间隙很小，通过在间隙中注入高粘度的密封油，形成一个油膜。

当转子高速旋转时，油膜会产生离心力，使油封更加紧密，从而防止蒸汽泄漏。

2. 气封：汽轮机转子的两端有排汽截面，通过将高压蒸汽引入排汽截面形成蒸汽封，使高温高压蒸汽与外界隔离。

同时，在排汽截面周围安装气封装置，将外界空气或低压蒸汽注入，形成气封。

当转子旋转时，气封会产生并保持较高的压力，进一步防止蒸汽泄漏。

3. 冷却：汽轮机在运行过程中会产生大量的热量，为了防止热量积聚导致油封和气封失效，需要通过冷却系统将油封和气封处的热量散发出去，保持其正常工作温度。

冷却系统通常采用循环流动的冷却介质，如水或空气。

综上所述，汽轮机的汽封工作原理主要包括油封的高粘度油膜和离心力作用，气封的高压蒸汽和外界空气或低压蒸汽的对冲作用，以及冷却系统的热量散发作用。

这些原理的协同作用使得汽封能够有效地防止高温高压蒸汽泄漏，确保汽轮机的正常运行。

6大汽轮机汽封全方位解析《全国所有聚酯（PET）生产企业统计》《全国50家煤制氢企业统计》《全国所有甲醇生产企业统计》《现代煤化工产业系列研究报告》2019版——煤制烯烃+煤制乙二醇+煤制乙醇+煤制油+煤制天然气《现代煤化工政策汇编及解读》《中国聚烯烃技术汇编》《尿素市场研究报告》，《中国煤化工战略规划报告》-山西篇、内蒙古篇，陕西篇，咨询微信：3181066003，加时请注明报告（点蓝色的字，了解详情）现阶段主流汽轮机各型式汽封优缺点对比1.梳齿汽封优点：安全性能稳定，适用范围很广。

缺点：密封间隙大，易磨损。

适用位置：适用任何位置。

2.蜂窝汽封优点：可与轴颈保持较小的配合间隙，即使被磨损也依然保持蜂窝形式，用在低压部分除湿效果好。

缺点：易磨损，间隙无法恢复，若间隙过小或膨胀不均会造成蜂窝带与转子（或围带）面接触。

适用位置：低压叶顶或隔板汽封。

中压叶顶汽封。

投资情况：按300MW机组为例，投资600万左右节能情况：煤耗可下降4~6g/kW.h。

改造机组不多，安全可靠性待考验。

3.布莱登汽封优点：解决过临界震动大对汽封间隙造成永久增大的问题，能适应机组负荷的变化自动调整密封间隙。

缺点：对水质要求较高，但长期运行可能造成弹簧结垢，疲劳失效而无法长期保持灵敏的自调整效果，使用后期效果会降低。

适用位置：一般只能改造在高压缸隔板位置。

投资情况：按300MW机组为例，投资600万只改造高、中压缸投资约300万左右。

节能情况：按300MW机组为例，只改造高中压缸，煤耗可下降2g/kW.h，一年即可收回全部投资。

迄今位置国内已有300余台机组进行了改造4.接触汽封优点：可以与轴接触，属于柔性密封系列，能适应转子跳动，能长期保持间隙不变。

缺点：长期与轴面接触，摩擦生热，且产生的热量如不能及时排走，可能导致过热变形等，用在高温段须慎重。

适用位置：一轴封最外侧，此汽封用在此处既可以有效减少漏气，改善机组真空。

投资情况：现都是小范围改造投资费用不大。

汽轮机各种型式汽封的应用及评价关键字：汽封, 刷式汽封, 改造位置, 优化建议, 性能对比引言汽轮机是将蒸汽的热能转变为机械能的一种动力机械，级是其最基本的工作单元，在结构上它是由喷嘴和其后的动叶栅所组成，蒸汽进入喷嘴后其热能转变为动能，然后进入动叶给动叶片以冲动力，使叶轮旋转而输出机械功。

大型汽轮机就是由多个级组成，每个级都有动、静两部分组成，因此整个汽轮机也就由动、静两部分组成。

汽轮机的转动与静止部分之间必须有一定的间隙，以防相互摩擦。

由于汽缸内外、隔板前后以及带反动度的动叶两侧存在压差，而相应各处动静部分之间又必须保持一定间隙以使它们不致相碰，因此必须设置汽封装置。

汽轮机的汽封根据安装的位置不同分为：轴端汽封（简称轴封）、隔板汽封、和通流部分汽封，分别用来防止汽轮机的轴端、隔板和动叶顶部、根部蒸汽的泄漏，其作用分别是防止外界空气进入汽轮机，与汽轮机内的蒸汽混合，减少蒸汽泄漏量，从而减少化学补水量和防止高位能的工作介质低位能流动。

作为汽轮机的易损件和必备部件，汽轮机的汽封越来越引起从事汽轮机设计的工程技术人员的关注。

因为从汽轮机运行的测试结果可以看出汽轮机级间蒸汽泄漏使得机组内效率降低，漏汽损失占级总损失的29%，其中动叶顶部漏汽损失则占总漏汽损失的80%，比静叶或动叶的型面损失或二次流损失还大，后则仅占级中损失15%。

近年随着汽轮机汽封技术的不断发展，汽轮机运行的安全可靠性和机组热效率都得到相应的提高。

为了减少漏气损失，提高机组安全和经济性，国内外有关部门对传统汽封进行改造和设计，已陆续出现了许多新型汽封。

一、 传统疏齿式（迷宫式密封）密封传统的迷宫密封为一种非接触式密封，不能杜绝泄漏，而是用逐级节流的方法来抑制泄漏，由于受设备轴向长度的限制，使迷宫密封泄漏量较大，并且迷宫密封的泄漏流量随着压差的增大而急剧上升，其密封效率急剧下降，据相关统计资料显示，汽轮机间隙每增加0.0254mm，平均功率损失约4~5kW 。

汽轮机汽封的结构与作用汽轮机运转时，转子高速旋转，静子固定，因此转子和静子之间应留有适当的间隙以免相互摩擦，然而间隙的存在就要导致漏汽（气），这样不仅会降低机组效率，还会影响机组安全运行，为此在机组内有关部位设置了各种汽封。

它既保证了动静部分有适当间隙又防止动静部分间漏汽或空气从轴端漏入汽缸真空部分，按其安装位置的不同可分为通流部分汽封，隔板汽封和轴端汽封。

一、通流部分汽封在汽轮机的通流部分，由于动叶顶部与汽缸壁面（或静叶持环）之间存在间隙，必然有蒸汽泄漏，为了减小蒸汽损失，装有通流部分汽封。

通流部分汽封包括动叶围带处的径向汽封、轴向汽封和动叶根部的轴向汽封。

在各级围带顶部设有汽封（又称围带汽封）以防止蒸汽绕过顶部漏到级后，使动叶做功减少。

1、为减少调节级叶片围带顶部漏汽，在喷嘴板上安装一个汽封环，为防止其叶根漏汽，又在喷嘴板上装了三个汽封环，汽封环由八块扇形汽封块组成，汽封块被装配在喷嘴板上，在轮槽内，并用定位销定位，汽封块背部，喷嘴板轮槽内装有弹簧片，以保证汽封块在密封位置。

2、高压叶片顶部装有围带汽封，汽封环分别由八块扇形汽封块组成，汽封块配到高压静叶持环上的轮槽内并用定位销定位，在汽封块与静叶持环装有弹簧以保证密封，汽封环上有三片齿，这种弹簧退让汽封，可保持转子和叶片围带间较小的径向间隙，如发生摩擦，弹簧将产生挠曲，使汽封齿磨损较小。

3、中压部分动叶顶部围带汽封在结构形式与高压相同，只是汽封环有五个齿。

4、低压部分每侧前五级动叶均有围带，也为弹簧退让式汽封，末2级叶顶无围带，叶顶是自由的顶部尖薄，起着汽封的作用，也防止动静部分摩擦。

二、隔板汽封因隔板前后存在着较大的压力差，而隔板与主轴间又存在间隙，因此，必定有一部分蒸汽从隔板前通过间隙漏到隔板与叶轮之间的汽室里，由于这部分蒸汽不通过喷嘴，同时还会恶化蒸汽主流的流动状态，因此形成了隔板漏汽损失，故设有隔板汽封。

高中压隔板汽封，采用梳齿形，汽封环也是由八个扇形汽封块组成，装在隔板内圆的汽封槽中，并有定位销，在隔板汽封槽和汽封块背弧间也装有弹簧片。

蜂窝式汽封介绍一、蜂窝式密封技术的产生和发展早在上个世纪90 年代初期，美国航天领域的科学家在研究航天飞机液体燃料蜗轮泵的密封问题时，通过试验发现蜂窝形状的密封可产生很好的封严效果。

于是蜂窝式密封便开始在航天飞机、飞机发动机及燃气轮机上推广应用。

美国西屋公司将蜂窝密封技术应用在汽轮机低压缸后几级湿度较大的部位，取得了很好的除湿效果，有效的保护了动叶片免受水力冲蚀。

近年来,蜂窝式密封技术应用在汽轮机上。

跨国集团进入中国的300MW、350MW、600MW及650MW核电机组上均采用此项新技术，效果甚佳。

二、窝式汽封的结构特点及其密封机理近年来，蜂窝汽封已逐渐取代梳齿迷宫汽封，成功应用于汽轮机组、燃气轮机、空气压缩机和飞机发动机等领域。

蜂窝汽封密封环的内孔表面由规整的蜂巢菱形状的正六边形小蜂窝孔组成，其蜂窝带结构见图1。

蜂窝汽封是以汽体通过蜂窝带时产生的阻尼来密封，见图2。

蜂窝汽封中正六边形的蜂窝孔是由厚度仅为0.05～O.10 mm的镍基耐高温合金经特殊加工手段制成蜂窝带而形成的，蜂窝的高度及蜂窝孔的大小根据一定的设计规范确定。

先将薄板加工成规整的蜂窝带，然后采用真空钎焊技术将蜂窝带钎焊(亦称光滑无渣焊接)在母体汽封环内表面上，因此具有良好的耐高温性能。

蜂窝带很薄，硬度也很小，不会对与其相接触的任何钢质物件产生磨损。

蜂窝带叠合成正六边形状，使其在高度方向上具有足够的强度，不会在接触时被压损。

因此，蜂窝汽封可与轴颈保持较小的配合间隙，达到良好的密封效果。

蜂窝带即使被磨损也依然保持蜂窝形式，不会因结构上的变化而影响密封效果。

汽轮机蜂窝式汽封由镍基耐高温合金蜂窝带与环体组成，安装在静止部套上(汽封体)。

蜂窝式汽封的结构见图3、图4。

迷宫梳齿式汽封的结构模式是高低齿相间排列，而迷宫蜂窝式汽封的结构模式则是将低齿取消，在两高齿之间的槽道内全部钎焊蜂窝带；对斜齿或直齿式平齿轴封将原迷宫梳齿式全部改为蜂窝带，并将蜂窝带焊接在环体上。
