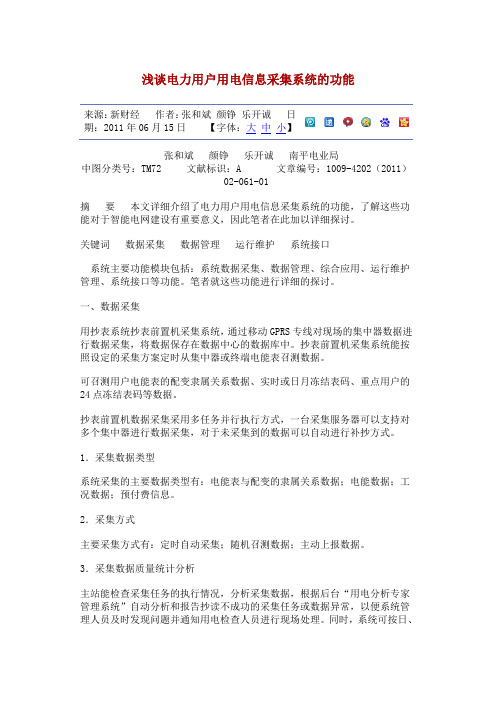

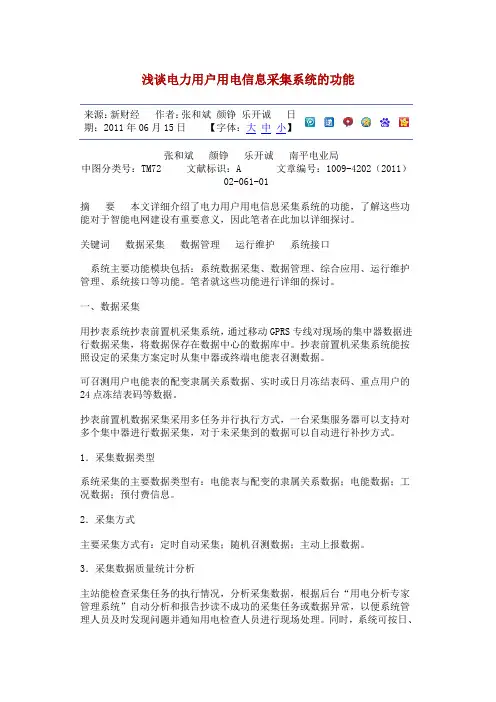

浅谈电力用户用电信息采集系统的功能来源：新财经作者：张和斌颜铮乐开诚日期：2011年06月15日【字体：大中小】张和斌颜铮乐开诚南平电业局中图分类号：TM72 文献标识：A 文章编号：1009-4202（2011）02-061-01摘要本文详细介绍了电力用户用电信息采集系统的功能，了解这些功能对于智能电网建设有重要意义，因此笔者在此加以详细探讨。
关键词数据采集数据管理运行维护系统接口系统主要功能模块包括：系统数据采集、数据管理、综合应用、运行维护管理、系统接口等功能。
笔者就这些功能进行详细的探讨。
一、数据采集用抄表系统抄表前置机采集系统，通过移动GPRS专线对现场的集中器数据进行数据采集，将数据保存在数据中心的数据库中。
抄表前置机采集系统能按照设定的采集方案定时从集中器或终端电能表召测数据。
可召测用户电能表的配变隶属关系数据、实时或日月冻结表码、重点用户的24点冻结表码等数据。
抄表前置机数据采集采用多任务并行执行方式，一台采集服务器可以支持对多个集中器进行数据采集，对于未采集到的数据可以自动进行补抄方式。
1．采集数据类型系统采集的主要数据类型有：电能表与配变的隶属关系数据；电能数据；工况数据；预付费信息。
2．采集方式主要采集方式有：定时自动采集；随机召测数据；主动上报数据。
3．采集数据质量统计分析主站能检查采集任务的执行情况，分析采集数据，根据后台“用电分析专家管理系统”自动分析和报告抄读不成功的采集任务或数据异常，以便系统管理人员及时发现问题并通知用电检查人员进行现场处理。
同时，系统可按日、月统计数据采集成功率、采集数据完整率。
二、数据管理1．数据合理性检查系统提供采集数据完整性、正确性的检查和分析手段，主要如下：（1）数据过滤：召测数据存库前根据通讯协议、数据的数值范围、时标以及其它数据合法性检查规则，进行数据检查、过滤。
（2）数据检查：系统依据数据正确性和完整行检查模型，及时对数据完整性分析和数据正确性进行分析。
电力用户用电信息采集系统操作手册————————————————————————————————作者：————————————————————————————————日期：采集系统终端管理操作手册1.远程调试1.1业务描述从营销业务应用系统获取终端调试工单，根据调试工单内容，配合现场完成终端调试工作。
1.2操作说明点击【基本应用】->【终端管理】->【远程调试】进入远程调试页面。
通过该功能可实现按单位、工单编号、用户类型、工单起始日期、调试结果等查询条件查询终端调试工单信息。
如下图所示：点击查询结果超链接，进入终端调试结果明细页面，如下图所示：点击工单编号超链接，在下方展示选中终端下的表计信息；选择一条工单，点击触发调试按钮，进行终端调试页面，如下图所示：调试触发与在运系统终端调试业务基本一致，不一样的地方为调试结果页面增加了调试结果记录功能，记录终端进行那几步调试；如下图所示：选择一条工单，点击【归档】按钮，将此工单进行归档保存，仅能对调试完成的工单进行归档。
2终端参数设置2.1业务描述对终端设置终端配置参数、控制参数、限值参数等，设置的参数如下：➢终端通讯参数终端上行通信口通信参数设置终端上行通信口无线中继转发设置主站IP地址和端口主站电话号码和短信中心号码终端上行通信消息认证参数设置终端组地址设置终端IP地址和端口终端上行通信工作方式（以太专网或虚拟专网）虚拟专网用户名、密码终端上行通信流量门限设置终端级联通信参数➢测量点参数终端电能表/交流采样装置配置参数测量点基本参数测量点限值参数测量点铜损、铁损参数测量点功率因数分段限值终端当地电能表显示号台区集中抄表停抄/投抄设置载波从节点附属节点地址➢抄表参数终端抄表运行参数设置集中器下行通信模块的参数设置终端台区集中抄表重点户设置➢事件参数有功总电能量差动越限事件参数设置终端声音告警允许∕禁止设置电能表异常判别阈值设定➢本地端口参数终端脉冲配置参数终端状态量输入参数终端电压/电流模拟量配置参数➢直流模拟量参数直流模拟量接入参数直流模拟量输入变比直流模拟量限值直流模拟量冻结参数➢终端配置参数终端版本信息终端支持的输入、输出及通信端口配置终端支持的其他配置终端支持的参数配置终端支持的控制配置终端支持的事件记录配置注意：此功能页面只支持09或13规约终端进行参数设置，对于04或山东规约终端任然在终端调试功能功能菜单下操作，与在运系统业务一致。

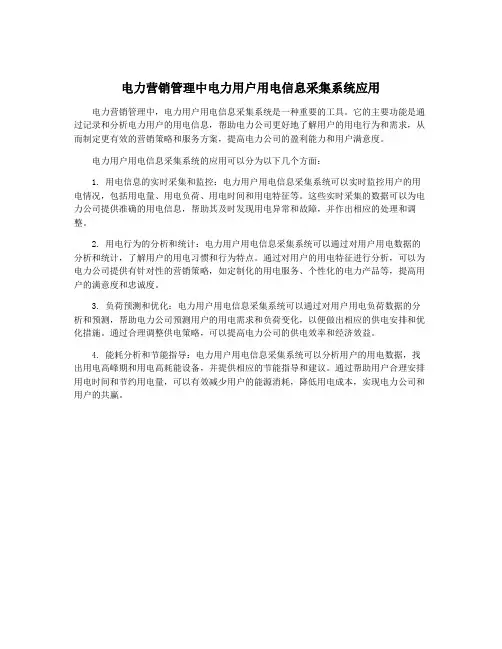

电力营销管理中电力用户用电信息采集系统应用
电力营销管理中，电力用户用电信息采集系统是一种重要的工具。
它的主要功能是通过记录和分析电力用户的用电信息，帮助电力公司更好地了解用户的用电行为和需求，从而制定更有效的营销策略和服务方案，提高电力公司的盈利能力和用户满意度。
电力用户用电信息采集系统的应用可以分为以下几个方面：
1. 用电信息的实时采集和监控：电力用户用电信息采集系统可以实时监控用户的用电情况，包括用电量、用电负荷、用电时间和用电特征等。
这些实时采集的数据可以为电力公司提供准确的用电信息，帮助其及时发现用电异常和故障，并作出相应的处理和调整。
2. 用电行为的分析和统计：电力用户用电信息采集系统可以通过对用户用电数据的分析和统计，了解用户的用电习惯和行为特点。
通过对用户的用电特征进行分析，可以为电力公司提供有针对性的营销策略，如定制化的用电服务、个性化的电力产品等，提高用户的满意度和忠诚度。
3. 负荷预测和优化：电力用户用电信息采集系统可以通过对用户用电负荷数据的分析和预测，帮助电力公司预测用户的用电需求和负荷变化，以便做出相应的供电安排和优化措施。
通过合理调整供电策略，可以提高电力公司的供电效率和经济效益。
4. 能耗分析和节能指导：电力用户用电信息采集系统可以分析用户的用电数据，找出用电高峰期和用电高耗能设备，并提供相应的节能指导和建议。
通过帮助用户合理安排用电时间和节约用电量，可以有效减少用户的能源消耗，降低用电成本，实现电力公司和用户的共赢。
X X省电力公司电力用户用电信息采集系统主站用户操作手册基本应用XX省电力公司积成电子股份有限公司用户操作手册I第一篇文档概述1前言本文档描述了xx省电力用户用电信息采集系统的功能-基本应用的操作方法.本文档由xx省电力公司和积成电子股份有限公司共同编写完成，用于指导系统的实际应用，目标读者为xx省电力公司电力用户用电信息采集系统的应用操作人员。
2文档结构本操作手册在第二部分共分为三大功能模块对电力用户用电信息采集系统中基本应用模块进行功能描述，主要描述了数据采集管理、费控管理和接口管理等功能的操作方法。
第二篇基本应用1数据采集管理1.1采集任务编制1.1.1定时任务1.1.1.1功能说明具有定时任务配置权限的操作员，按终端类型进行定时采集任务采集内容的配置，包括任务名称、任务类型、采集点类型、采集点名称、采集点编号、采集数据项、任务执行起止时间、采集周期、执行优先级及正常补采次数等.1.1.1.2操作步骤1)进入配置界面,点击基本应用，进入基本应用查询界面，选择数据采集管理—〉采集任务编制—>定时任务,进入界面，如图所示：在任务列表中选中一条任务，在子任务列表中显示该任务下所有的子任务，选中一条子任务，在数据单元列表中显示该子任务包含的所有数据单元。
如图所示:2)添加任务所有的采集任务按客户类型（六类客户)进行划分，每个客户类型默认初始化一个总的采集任务，此采集任务不能删除，但可以修改其参数。
如果某种客户类型的采集任务有单独的需求，则可以按客户类型自定义信息的采集任务。
点击添加任务按钮,弹出定时采集任务设置对话框，填写任务名称设置完成后点击确定按钮，完成任务设置。
添加界面如下图：3)删除任务删除任务只可以删除自定义任务。
选定要删除的自定义任务，点击删除任务按钮。
如果选中任务下存在子采集任务,则需要首先删除子采集任务,然后再删除此任务。
4)添加子任务在每种客户类型的总的采集任务下按电能表、终端、总加组三类对象再进行分类。
电力公司用电信息采集系统1.1系统概述用户用电信息管理系统是是对电力用户的用电信息进行采集、处理和实时监控的系统，实现用电信息的自动采集、计量异常监测、电能质量监测、用电分析和管理、相关信息发布、分布式能源监控、智能用电设备的信息交互等功能。
实现对变电站电能计量计费信息、工业大用户用电综合信息、配电线路综合信息、居民用电综合信息的管理。
1.2应用范围地市级、县级供电公司1.3系统功能用电信息采集管理是对电力用户的用电信息进行采集、处理和实时监控的系统，实现用电信息的自动采集、计量异常和电能质量监测、用电分析和管理，具备电网信息发布、分布式能源的监控、智能用电设备的信息交互等功能。
主要有以下功能：（1）数据采集任务管理（2）数据管理（3）定值控制1.3.1数据采集任务管理根据不同业务对采集数据的要求，编制自动采集任务，包括任务名称、任务类型、采集群组、采集数据项、任务执行起止时间、采集周期、执行优先级、正常补采次数等信息，并管理各种采集任务的执行，检查任务执行情况。
（1）采集数据类型电能数据●交流模拟量●工况数据●电能质量越限统计数据●事件记录数据●其他数据（2）数据采集方式●定时自动采集●随机召测数据●主动上报数据（3）采集数据模型通过需求分析，按照电力用户性质和营销业务需要，将电力用户划分为六种类型，并分别定义不同类型用户的采集要求、采集数据项和采集数据最小间隔。
大型专变用户（A类）：用电容量在100kVA及以上的专变用户。
中小型专变用户（B类）：用电容量在100kVA以下的专变用户。
三相一般工商业用户（C类）：包括低压商业、小动力、办公等用电性质的非居民三相用电。
单相一般工商业用户（D类）：包括低压商业、小动力、办公等用电性质的非居民单相用电。
居民用户（E类）：用电性质为居民的用户。
公用配变考核计量点（F类）：即公用配变上的用于内部考核的计量点。
其它关口计量点的采集数据项、采集间隔、采集方式可参照执行。

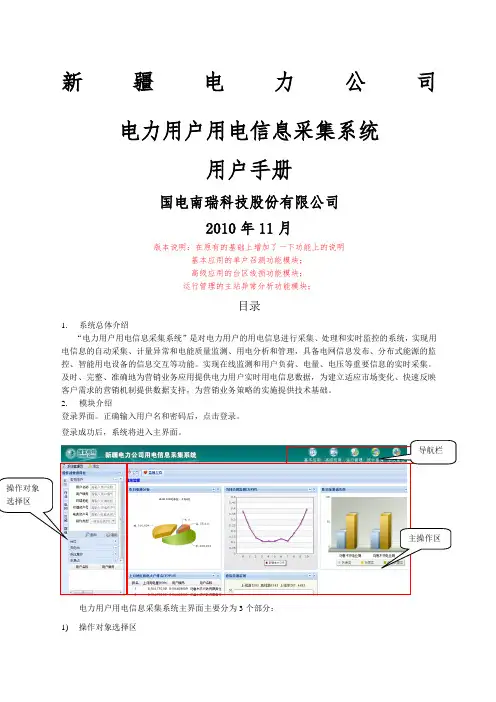

新疆电力公司电力用户用电信息采集系统用户手册国电南瑞科技股份有限公司2010年11月版本说明：在原有的基础上增加了一下功能上的说明基本应用的单户召测功能模块；高级应用的台区线损功能模块；运行管理的主站异常分析功能模块；目录1.系统总体介绍“电力用户用电信息采集系统”是对电力用户的用电信息进行采集、处理和实时监控的系统，实现用电信息的自动采集、计量异常和电能质量监测、用电分析和管理，具备电网信息发布、分布式能源的监控、智能用电设备的信息交互等功能。
实现在线监测和用户负荷、电量、电压等重要信息的实时采集。
及时、完整、准确地为营销业务应用提供电力用户实时用电信息数据，为建立适应市场变化、快速反映客户需求的营销机制提供数据支持，为营销业务策略的实施提供技术基础。
2.模块介绍登录界面。
正确输入用户名和密码后，点击登录。
登录成功后，系统将进入主界面。
导航栏操作对象选择区主操作区电力用户用电信息采集系统主界面主要分为3个部分：1)操作对象选择区2)导航栏3)主操作区操作对象选择区：操作对象选择区提供多种查询方式，展示当前用户下属的所有用户，为其他的功能操作提供辅助。
查询：用户可以按照系统分类转变用户、台区、变电站、低压集抄来快速查找需要的用户。
输入相应的信息，点击“查询”，将结果显示在下栏。
点击“高级”，用户可以自己设置查询条件。
点击“增加行”，则增加查询条件。
点击“删除末行”，删除最后一行查询条件。
点击“清除条件”，则清除所有查询条件。
在“字段名称”栏中，可以从下来菜单中选择查询条件。
而“字段条件”可以设定条件值的范围。
全部设置完成后，点击“查询”，将结果显示在下方。
按行业：主要按照大用户所属不同行业查询按所属电网：与生产系统下五级调度模式相关按区域：按照省公司、地区公司、地区城区供电客户服务中心【电费管理中心】、用户方式展现按群组：普通群组控制群组注释：普通群组：将需要监测或者关注的不同的大用户放在一起，作为一个组来管理，需要查找的时候直接在群组中查找。

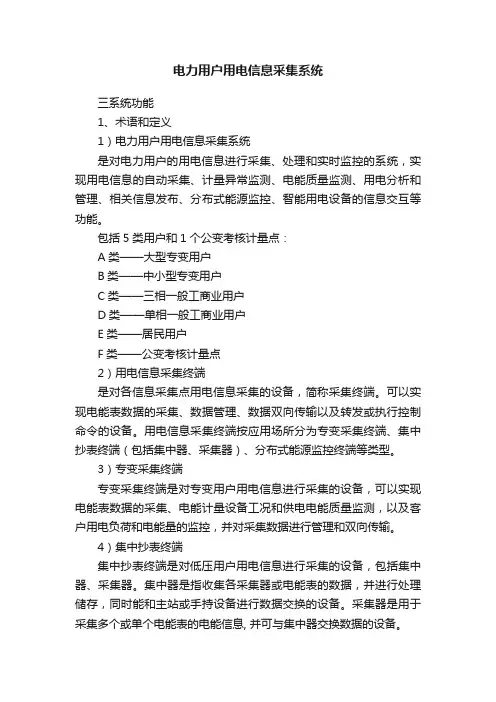

电力用户用电信息采集系统三系统功能1、术语和定义1）电力用户用电信息采集系统是对电力用户的用电信息进行采集、处理和实时监控的系统，实现用电信息的自动采集、计量异常监测、电能质量监测、用电分析和管理、相关信息发布、分布式能源监控、智能用电设备的信息交互等功能。
包括5类用户和1个公变考核计量点：A类——大型专变用户B类——中小型专变用户C类——三相一般工商业用户D类——单相一般工商业用户E类——居民用户F类——公变考核计量点2）用电信息采集终端是对各信息采集点用电信息采集的设备，简称采集终端。
可以实现电能表数据的采集、数据管理、数据双向传输以及转发或执行控制命令的设备。
用电信息采集终端按应用场所分为专变采集终端、集中抄表终端（包括集中器、采集器）、分布式能源监控终端等类型。
3）专变采集终端专变采集终端是对专变用户用电信息进行采集的设备，可以实现电能表数据的采集、电能计量设备工况和供电电能质量监测，以及客户用电负荷和电能量的监控，并对采集数据进行管理和双向传输。
4）集中抄表终端集中抄表终端是对低压用户用电信息进行采集的设备，包括集中器、采集器。
集中器是指收集各采集器或电能表的数据，并进行处理储存，同时能和主站或手持设备进行数据交换的设备。
采集器是用于采集多个或单个电能表的电能信息, 并可与集中器交换数据的设备。
采集器依据功能可分为基本型采集器和简易型采集器。
基本型采集器抄收和暂存电能表数据，并根据集中器的命令将储存的数据上传给集中器。
简易型采集器直接转发集中器与电能表间的命令和数据。
5）分布式能源监控终端是对接入公用电网的用户侧分布式能源系统进行监测与控制的设备，可以实现对双向电能计量设备的信息采集、电能质量监测，并可接受主站命令对分布式能源系统接入公用电网进行控制。
2、系统功能数据采集根据不同业务对采集数据的要求，编制自动采集任务,并管理各种采集任务的执行，检查任务执行情况。
采集的主要数据项有电能量数据、交采数据、工况数据、电能质量统计数据、事件记录数据等。
X X省电力公司电力用户用电信息采集系统主站用户操作手册基本应用XX省电力公司积成电子股份有限公司------第一篇文档概述1前言本文档描述了xx省电力用户用电信息采集系统的功能-基本应用的操作方法。
本文档由xx省电力公司和积成电子股份有限公司共同编写完成，用于指导系统的实际应用，目标读者为xx省电力公司电力用户用电信息采集系统的应用操作人员。
2文档结构本操作手册在第二部分共分为三大功能模块对电力用户用电信息采集系统中基本应用模块进行功能描述，主要描述了数据采集管理、费控管理和接口管理等功能的操作方法。
第二篇基本应用1数据采集管理1.1采集任务编制1.1.1定时任务1.1.1.1功能说明具有定时任务配置权限的操作员，按终端类型进行定时采集任务采集内容的配置，包括任务名称、任务类型、采集点类型、采集点名称、采集点编号、采集数据项、任务执行起止时间、采集周期、执行优先级及正常补采次数等。
1.1.1.2操作步骤1)进入配置界面，点击基本应用，进入基本应用查询界面，选择数据采集管理->采集任务编制->定时任务，进入界面，如图所示：在任务列表中选中一条任务，在子任务列表中显示该任务下所有的子任务，选中一条子任务，在数据单元列表中显示该子任务包含的所有数据单元。
如图所示：2)添加任务所有的采集任务按客户类型（六类客户）进行划分，每个客户类型默认初始化一个总的采集任务，此采集任务不能删除，但可以修改其参数。
如果某种客户类型的采集任务有单独的需求，则可以按客户类型自定义信息的采集任务。
点击添加任务按钮，弹出定时采集任务设置对话框，填写任务名称设置完成后点击确定按钮，完成任务设置。
添加界面如下图：3)删除任务删除任务只可以删除自定义任务。
选定要删除的自定义任务，点击删除任务按钮。
如果选中任务下存在子采集任务，则需要首先删除子采集任务，然后再删除此任务。
4)添加子任务在每种客户类型的总的采集任务下按电能表、终端、总加组三类对象再进行分类。
X X省电力公司电力用户用电信息采集系统主站用户操作手册系统管理XX省电力公司积成电子股份有限公司第一篇文档概述1前言本文档描述了XX省电力用户用电信息采集系统中系统管理模块的操作方法。
本文档由XX省电力公司和积成电子股份有限公司共同编写完成，用于指导系统的实际应用，目标读者为XX省电力公司电力用户用电信息采集系统的应用操作人员。
2文档结构本操作手册在第二部分共分为七大功能模块对电力用户用电信息采集系统中系统管理模块进行功能描述，主要描述了权限和密码管理、终端远程升级、事件信息手机订阅、编码管理、模板管理、信道管理和运行参数管理等功能的操作方法。
第二篇系统管理1权限和密码管理1.1操作员管理1.1.1功能说明本部分主要完成用户管理功能，主要包括：角色组信息创建及维护包括为系统创建组信息、修改组信息以及删除组信息、分配角色等功能。
人员信息创建及维护包括为角色组添加新人员信息、修改人员信息以及删除人员等功能。
1.1.2操作步骤1)进入操作界面点击系统管理，进入系统管理，选择权限和密码管理，进入界面，如图所示：2)添加角色组选中界面左侧列表中的角色组记录，点击鼠标右键弹出菜单，选择“新建角色组”项，弹出如下界面：填写角色组信息，点击“添加”按键，将角色组保存。
3)修改角色组选中界面左侧列表中的角色组记录，点击鼠标右键弹出菜单，选择“修改角色组”项，弹出如下界面：修改角色组信息，点击“更新”按键，将结果保存。
4)删除角色组选中界面左侧列表中的角色组记录，点击鼠标右键弹出菜单，选择“删除角色组”项，弹出确认界面，点击“确定”，将角色组删除。
5)角色组分配权限选中界面左侧列表中的角色组中的记录，点击鼠标右键弹出菜单，选择“分配角色”项，弹出界面：选择角色，点击“确定”，将结果保存。
6)添加人员选中界面左侧列表中的角色组中的人员记录，点击鼠标右键弹出菜单，选择“新建人员”项，弹出界面：填写人员信息，给人员分配权限，点击“添加”，将人员信息保存。
X X省电力公司电力用户用电信息采集系统主站用户操作手册运行管理XX省电力公司积成电子股份有限公司第一篇文档概述1前言本文档描述了XX省电力用户用电信息采集系统运行管理部分的功能操作方法。
本文档由XX省电力公司和积成电子公司共同编写完成，用于指导系统的实际应用，目标读者为XX省电力公司电力用户用电信息采集系统的应用操作人员。
2文档结构本操作手册在第二部分主要描述运行管理功能的操作方法。
第二篇运行管理1档案管理1.1档案同步1.1.1功能说明实现了用电用户、采集点、运行终端、计量点、电能表、采集对象档案的同步功能。
1.1.2操作步骤1)进入查询界面点击运行管理,进入运行管理界面，选择档案管理-档案同步,进入界面，如图所示:2)用电用户同步点击“用电用户”，输入用户编号,点击“同步"按键，进行用电用户同步。
3)采集点同步点击“采集点”,输入采集对象标识，点击“同步”按键，进行采集点同步。
4)运行终端同步点击“运行终端”，输入终端编号,点击“同步”按键，进行终端同步。
5)计量点同步点击“计量点"，输入计量点标识，点击“同步"按键，进行计量点同步。
6)电能表同步点击“电能表”，输入电能表标识，点击“同步"按键，进行电能表同步.7)采集对象同步点击“采集对象"，输入采集点编号，点击“同步”按键，进行采集点同步。
8)同步结果同步结果包括：对象表示、同步结果等，同步结果显示在同步列表中。
1.2档案维护1.2.1电力用户1.2.1.1大型专变用户1、功能说明实现了大型专变用户档案的查询、导出、打印、计算公式配置的功能.2、操作步骤1)进入查询界面点击运行管理，进入运行管理查询界面,选择档案管理—档案维护-电力用户—大型专变用户，进入界面,如图所示：2)组织查询条件基本查询条件包括：➢供电单位选择点击供电单位显示框旁的按键，弹出供电单位选择界面，如图所示：供电单位可以分别选择地市公司、区县公司、营业所。
三系统功能1、术语和定义1）电力用户用电信息采集系统是对电力用户的用电信息进行采集、处理和实时监控的系统，实现用电信息的自动采集、计量异常监测、电能质量监测、用电分析和管理、相关信息发布、分布式能源监控、智能用电设备的信息交互等功能。
包括5类用户和1个公变考核计量点：A类——大型专变用户B类——中小型专变用户C类——三相一般工商业用户D类——单相一般工商业用户E类——居民用户F类——公变考核计量点2）用电信息采集终端是对各信息采集点用电信息采集的设备，简称采集终端。
可以实现电能表数据的采集、数据管理、数据双向传输以及转发或执行控制命令的设备。
用电信息采集终端按应用场所分为专变采集终端、集中抄表终端（包括集中器、采集器）、分布式能源监控终端等类型。
3）专变采集终端专变采集终端是对专变用户用电信息进行采集的设备，可以实现电能表数据的采集、电能计量设备工况和供电电能质量监测，以及客户用电负荷和电能量的监控，并对采集数据进行管理和双向传输。
4）集中抄表终端集中抄表终端是对低压用户用电信息进行采集的设备，包括集中器、采集器。
集中器是指收集各采集器或电能表的数据，并进行处理储存，同时能和主站或手持设备进行数据交换的设备。
采集器是用于采集多个或单个电能表的电能信息, 并可与集中器交换数据的设备。
采集器依据功能可分为基本型采集器和简易型采集器。
基本型采集器抄收和暂存电能表数据，并根据集中器的命令将储存的数据上传给集中器。
简易型采集器直接转发集中器与电能表间的命令和数据。
5）分布式能源监控终端是对接入公用电网的用户侧分布式能源系统进行监测与控制的设备，可以实现对双向电能计量设备的信息采集、电能质量监测，并可接受主站命令对分布式能源系统接入公用电网进行控制。
2、系统功能➢数据采集根据不同业务对采集数据的要求，编制自动采集任务,并管理各种采集任务的执行，检查任务执行情况。
采集的主要数据项有电能量数据、交采数据、工况数据、电能质量统计数据、事件记录数据等。
概述电力用户用电信息采集系统前言计量体系是建设智能电网中的一个重要组成部分，将计量在线监测技术应用到电力用户用电信息采集系统当中，能够使用电信息采集系统的功能更加完善、更加强大，还能节省大量的人力、物力。
计量在线监测技术在电力用户用电信息采集系统中的运用，将会有助于供电工作者更加方便集中的管理用户用电信息。
对用户用电信息进行完整、精确的采集，使得计量在线监测对电力用户用电信息采集系统的开发具有积极的意义。
1.电力用户用电信息采集系统的框架介绍1.1物理架构电力用户用电信息采集系统的物理架构包括主站、采集点监控、通信信道以及采集终端这些设备，整体分为三个层次。
作为整个系统管理核心的是主站层，它是一个计算机网络系统，里面包含软件和硬件，主要负责的工作就是对整个系统的数据进行采集、传输、管理和应用，同时也管理和其他系统的数据交换，以及用电信息采集系统的安全和运行。
数据采集层包括本地或远程通信信道完成对系统各层间的数据传输，安装在各种场所的用电信息采集终端，主要负责的是监控和采集采集点的信息。
最后一层是采集点监控设备，它是采集电量信息的源泉，也是被监控的对象，例如电表、用户配电开关等设备。
1.2终端功能介绍采集终端分为集中抄表终端和变压器采集终端等，采集终端的功能就是收集电表的数据，并将这些数据进行管理和传输。
集中抄表终端有采集器和集中器，主要对低压用户的用电信息进行采集。
采集器可以采集多个电表的用电信息，也可以采集与其进行数据交换的设备的用电信息。
集中器不但能够收集与处理电表的信息，同时还具有与主站交换数据的功能。
变压器采集终端主要对变压器的用电信息进行采集，而且采集用户用电信息的专用变压器主要是在50KV.A的公用变压器中进行的。
通过这个终端能够实现多种功能，除了对用户用电量数据的采集和处理，还有对供电的电能质量进行检测，监控用户用电的负荷等。
2.计量在线监测技术的体系结构由于电力用户用电信息采集系统采集的数据类型繁多，有底层计量装置的运行参数，也有用户的用电数据信息，这使得计量在线监测技术得到了应用的空间。
电力采集系统操作手册一、系统概述电力采集系统是指用于采集和监控电力数据的设备和软件系统。
其主要功能包括采集电能表的电能数据、实时监测用电负荷、分析用电情况等。
本操作手册旨在帮助用户正确操作和维护电力采集系统，确保系统的正常运行。
二、系统组成1. 电能表：用于测量和记录电能数据，是电力采集系统的数据源。
2. 数据采集器：用于采集电能表的数据，并通过通信协议传输给数据处理单元。
3. 数据处理单元：接收数据采集器传输的数据，进行数据存储、分析和处理。
4. 监控软件：用于实时监测用电负荷、分析用电情况、生成报表等。
5. 控制中心：用于集中监控和管理电力采集系统的运行。
三、系统操作流程1. 系统启动和登录a) 启动控制中心软件，输入用户名和密码登录系统。
b) 根据系统权限，选择相应的操作模块。
2. 实时监测a) 在监控软件中选择实时监测模块。
b) 显示实时用电负荷、电能表数据等信息。
3. 数据分析a) 在监控软件中选择数据分析模块。
b) 根据需要生成用电报表、负荷曲线图等分析数据。
4. 报表导出a) 在监控软件中选择报表导出模块。
b) 选择需要导出的报表类型和时间范围，并导出相应的报表文件。
5. 数据查询a) 在监控软件中选择数据查询模块。
b) 输入查询条件，查询特定时间段的用电数据和报警记录。
6. 系统维护a) 定期检查数据采集器和数据处理单元的运行状态。
b) 更新监控软件和控制中心软件，确保系统安全稳定运行。
四、系统故障处理1. 数据采集异常a) 检查数据采集器的供电和通信连接是否正常。
b) 检查电能表的供电和信号接线是否正常。
c) 重启数据采集器，重新建立通信连接。
2. 数据处理故障a) 检查数据处理单元的供电和存储空间是否正常。
b) 检查数据处理软件的运行状态和配置是否正确。
c) 重新启动数据处理单元，恢复正常数据处理功能。
3. 控制中心故障a) 检查控制中心服务器的运行状态和网络连接是否正常。
b) 检查监控软件的配置是否正确。
