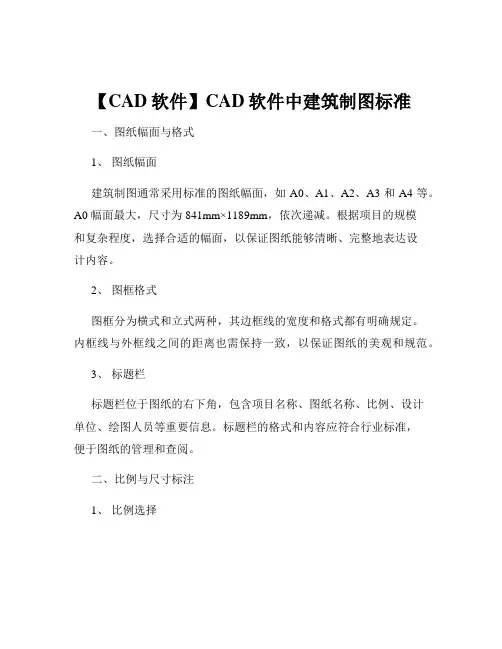

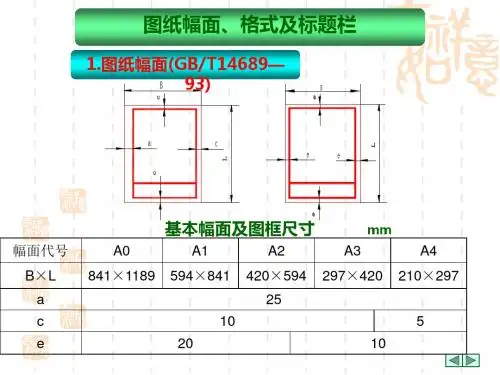

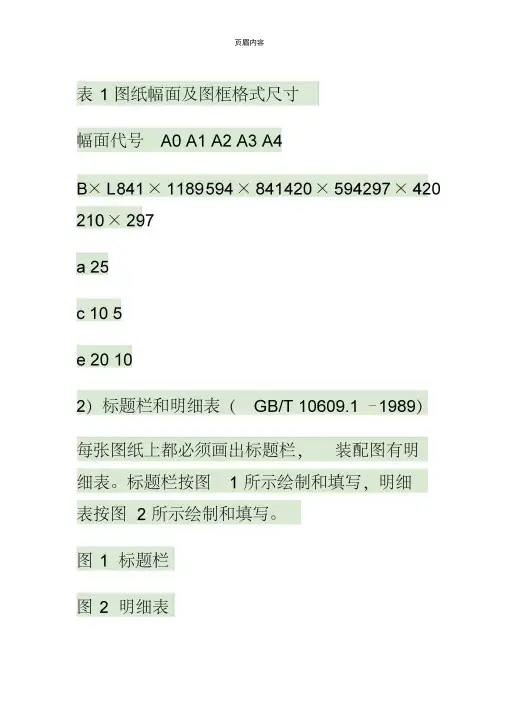

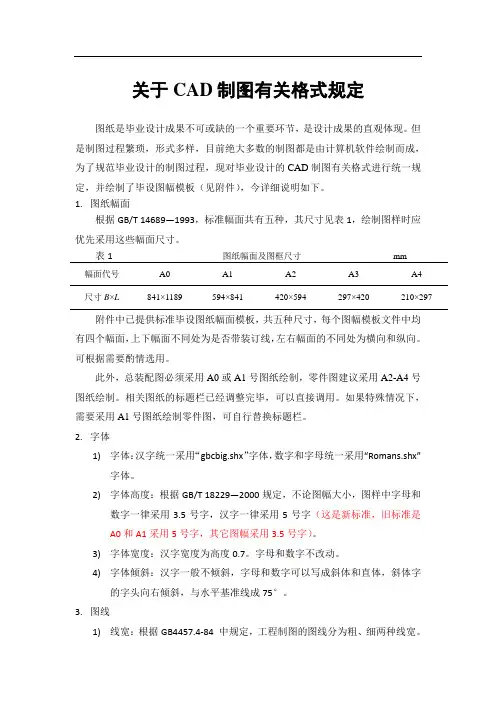

【CAD软件】CAD软件中建筑制图标准一、图纸幅面与格式1、图纸幅面建筑制图通常采用标准的图纸幅面，如 A0、A1、A2、A3 和 A4 等。
A0 幅面最大，尺寸为 841mm×1189mm，依次递减。
根据项目的规模和复杂程度，选择合适的幅面，以保证图纸能够清晰、完整地表达设计内容。

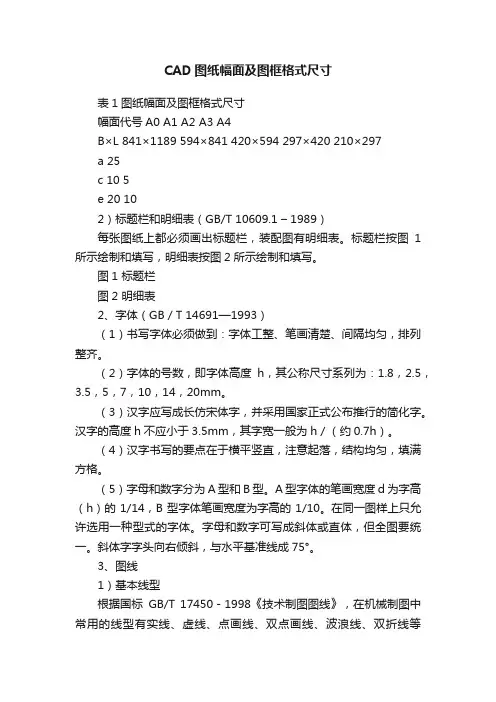

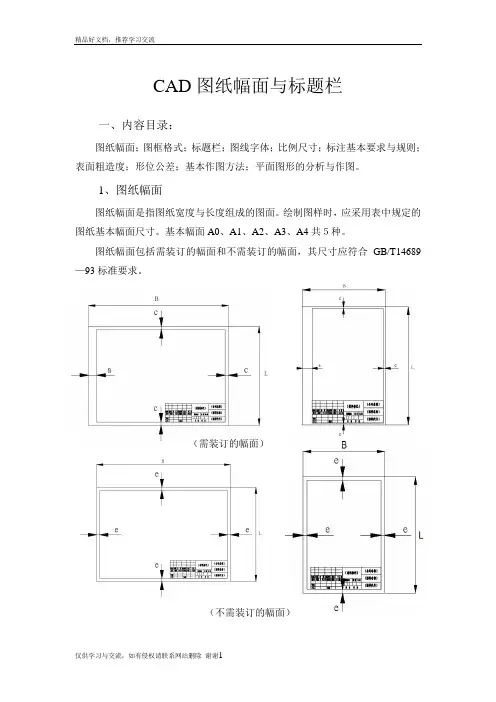

2、图框格式图框分为横式和立式两种，其边框线的宽度和格式都有明确规定。
内框线与外框线之间的距离也需保持一致，以保证图纸的美观和规范。
3、标题栏标题栏位于图纸的右下角，包含项目名称、图纸名称、比例、设计单位、绘图人员等重要信息。
标题栏的格式和内容应符合行业标准，便于图纸的管理和查阅。
二、比例与尺寸标注1、比例选择在CAD 软件中，应根据实际情况选择合适的比例，如1:50、1:100、1:200 等。
比例的选择要能够清晰地展示建筑的细节和布局，同时也要考虑图纸的大小和打印效果。
2、尺寸标注尺寸标注是建筑制图中非常重要的一环，它直接关系到施工的准确性。
尺寸标注应包括线性尺寸、半径尺寸、直径尺寸、角度尺寸等。
标注的字体大小、箭头样式和尺寸线的间距都有严格的规定，以确保标注清晰、易读。
3、标注精度尺寸标注的精度应根据建筑的要求和实际情况确定。
一般来说，建筑尺寸的精度应保留到毫米，但对于一些特殊部位，如高精度的构配件，可能需要更高的精度。
三、图层管理1、图层设置在CAD 软件中，合理设置图层可以提高绘图效率和图纸的可读性。
通常，建筑制图会设置不同的图层来表示墙体、门窗、楼梯、标注等元素。
每个图层可以设置不同的颜色、线型和线宽，以便于区分和管理。
2、图层命名图层的命名应简洁明了，能够准确反映图层所包含的内容。
例如，“墙体层”、“门窗层”、“标注层”等。
四、文字标注1、字体选择建筑制图中常用的字体包括宋体、黑体等，字体的高度和宽度比例应符合规范。
一般来说，标注文字的高度为 35mm 或 5mm，说明文字的高度可以适当增大。
