建造师一级水利水电讲义之水工建筑物分类建造师一级水利水电讲义之水工建筑物分类水工建筑物一般按它的作用和使用时期等来进行分类。
(一)水工建筑物按作用分类水工建筑物按其作用可分为挡水建筑物、泄水建筑物、输水建筑物、取(进)水建筑物、整治建筑物以及专门为灌溉、发电、过坝需要而兴建的建筑物。
1.挡水建筑物。
是用来拦截江河,形成水库或壅高水位的建筑物,如各种坝和水闸,或用以抗御洪水,如沿江河海岸修建的堤防、海塘等。
2.泄水建筑物。
是用于宣泄多余洪水量、排放泥沙和冰凌,以及为了人防、检修而放空水库、渠道等,以保证大坝和其他建筑物安全的建筑物。
如各种溢流坝、坝身泄水孔、岸边溢洪道和泄水隧洞等。
3.输水建筑物。
是为了发电、灌溉和供水的需要,从上游向下游输水用的建筑物,如引水隧洞、引水涵管、渠道、渡槽、倒虹吸等。
4.取(进)水建筑物。
是输水建筑物的首部建筑物,如引水隧洞的进水口段、灌溉渠首和供水用的进水闸、扬水站等。
5.整治建筑物。
是用以改善河流的水流条仵,调整河流水流对河床及河岸的作用以及为防护水库、湖泊中的波浪和水流对岸坡冲刷的建筑物,如丁坝、顺坝、导流堤、护底和护岸等。
6.专门为灌溉、发电、过坝需要而兴建的建筑物。
(1)水电站建筑物:如水电站用的压力管道、压力前池、调压室、电站厂房。
(2)灌溉、排水建筑物:如灌溉渠道上的节制闸、分水闸和渠道上的建筑物(渡槽、倒虹吸、跌水等)。
(3)水运建筑物:保证河流通航及浮运木材而修建的建筑物,如升船机、船闸、筏道、码头等。
(4)给水、下水建筑物:如自来水厂的抽水站、滤水池和水塔,以及排除污水的下水道等。
(5)渔业建筑物:为了使河流中鱼类通过闸坝而修建的鱼道、升鱼机等。
有些水工建筑物在枢纽中所起的作用并不是单一的。
例如溢流坝既起挡水作用,又起泄水作用;水闸既可挡水,又能泄水,还可作为灌溉渠首或供水工程的取水建筑物等。
在水利枢纽布置时,应尽量使一个建筑物起到多种作用。
(二)水工建筑物按使用时期分类水工建筑物按使用时期分为永久性建筑物和临时性建筑物。
泄水建筑物为宣泄水库、河道、渠道、涝区超过调蓄或承受能力的洪水或涝水,以及为泄放水库、渠道内的存水以利于安全防护或检查维修的水工建筑物。
泄水建筑物是保证水利枢纽和水工建筑物的安全、减免洪涝灾害的重要的水工建筑物。
常用泄水建筑物常用的泄水建筑物有:(1)低水头水利枢纽的滚水坝、拦河闸和冲沙闸;(2)高水头水利枢纽的溢流坝、溢洪道、泄水孔、泄水涵管、泄水隧洞;(3)由河道分泄洪水的分洪闸、溢洪堤;(4)由渠道分泄入渠洪水或多余水量的泄水闸、退水闸;(5)由涝区排泄涝水的排水闸、排水泵站。
[1]泄水建筑物的泄水方式泄水建筑物的泄水方式有堰流和孔流两种。
通过溢流坝、溢洪道、溢洪堤和全部开启的水闸的水流属于堰流;通过泄水隧洞、泄水涵管、泄水(底)孔和局部开启的水闸的水流属于孔流。
溢流坝、溢洪道、堰流堤、泄水闸等泄水建筑物的进口为不加控制的开敞式堰流孔或由闸门控制的开敞式闸孔。
泄水隧洞、坝身泄水(底)孔、坝身泄水涵管等泄水建筑物的进口淹没在水下,需设置闸门,由井式、塔使、岸塔式或斜坡式的进口设施来控制启闭(参见取水建筑物)。
泄水建筑物的布置泄水建筑物的布置、形式和轮廓设计等取决于水文、地形、地质以及泄水流量、泄水时间、上下游限制水位等任务和要求。
设计时,一般先选定泄水形式,拟定若干个布置方案和轮廓尺寸,再进行水利和结构计算,与枢纽中其他建筑物进行综合分析,选用既满足泄水需要又经济合理、便于施工的最佳方案。
必要时采用不同的泄水形式,进行方案优选。
[1]泄水建筑物的施工修建泄水建筑物,关键是要解决好消能防冲和防空蚀、抗磨损。
对于较轻型建筑物或结构,还应防止泄水时的振动。
泄水建筑物设计和运行实践的发展与结构力学和水力学的进展密切相关。
近年来由于高水头窄河谷宣泄大流量、高速水流压力脉动、高含沙水流泄水、大流量施工导流、高水头闸门技术以及抗震、减振、掺气减蚀、高强度耐蚀耐磨材料的开发和进展,对泄水建筑物设计、施工、运行水平的提高起了很大的推动作用。

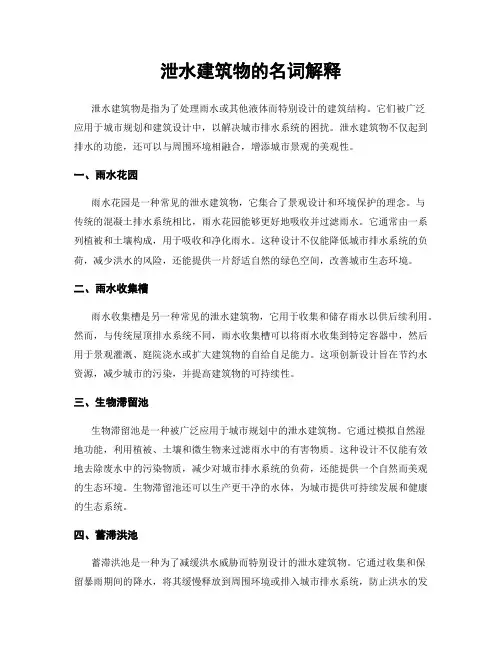

泄水建筑物的名词解释泄水建筑物是指为了处理雨水或其他液体而特别设计的建筑结构。
它们被广泛应用于城市规划和建筑设计中,以解决城市排水系统的困扰。
泄水建筑物不仅起到排水的功能,还可以与周围环境相融合,增添城市景观的美观性。
一、雨水花园雨水花园是一种常见的泄水建筑物,它集合了景观设计和环境保护的理念。
与传统的混凝土排水系统相比,雨水花园能够更好地吸收并过滤雨水。
它通常由一系列植被和土壤构成,用于吸收和净化雨水。
这种设计不仅能降低城市排水系统的负荷,减少洪水的风险,还能提供一片舒适自然的绿色空间,改善城市生态环境。
二、雨水收集槽雨水收集槽是另一种常见的泄水建筑物,它用于收集和储存雨水以供后续利用。
然而,与传统屋顶排水系统不同,雨水收集槽可以将雨水收集到特定容器中,然后用于景观灌溉、庭院浇水或扩大建筑物的自给自足能力。
这项创新设计旨在节约水资源,减少城市的污染,并提高建筑物的可持续性。
三、生物滞留池生物滞留池是一种被广泛应用于城市规划中的泄水建筑物。
它通过模拟自然湿地功能,利用植被、土壤和微生物来过滤雨水中的有害物质。
这种设计不仅能有效地去除废水中的污染物质,减少对城市排水系统的负荷,还能提供一个自然而美观的生态环境。
生物滞留池还可以生产更干净的水体,为城市提供可持续发展和健康的生态系统。
四、蓄滞洪池蓄滞洪池是一种为了减缓洪水威胁而特别设计的泄水建筑物。
它通过收集和保留暴雨期间的降水,将其缓慢释放到周围环境或排入城市排水系统,防止洪水的发生或减轻其破坏力。
蓄滞洪池不仅能够保护城市免受洪水侵袭,还能提供一个舒适的环境,促进城市的发展和社会的稳定。
总结泄水建筑物是现代城市规划和建筑设计中不可或缺的一部分。
它们通过创新设计和可持续发展的理念,有效解决城市排水系统的问题,并提供有益的生态环境。
雨水花园、雨水收集槽、生物滞留池和蓄滞洪池等泄水建筑物的名称解释,为我们提供了更多了解城市水管理和环境保护的可能性。
通过不断的技术革新和环保意识的普及,我们可以期待更多创新型的泄水建筑物出现,为城市的健康发展和社会的可持续性作出贡献。
水工建筑物基础知识一、水利枢纽1.什么是水利水电工程枢纽?为了满足防洪需求,获得发电,灌溉,供水,航行等方面的综合效益,需要在河流的适宜段修建不同类型的建筑物,用来控制和支配水流.这些建筑物通称为水工建筑物,而不同功能的水工建筑物组成的综合体称为水利水电工程枢纽.2.水工建筑物按其作用可分为几类?水工建筑物种类繁多,但按其作用可以分为挡水建筑物,泄水建筑物,输水建筑物,取(进)水建筑物,整治建筑物,专门为灌溉、发电、过坝需要而兴建的建筑物等六类。
但是,应当指出的是,有些水工建筑物的功能并非单一,难以严格区分其类型。
如各种溢流坝既是挡水建筑物,又是泄水建筑物;水闸既能挡水,又可泄水,有时还作为灌溉渠首或供水工程的取水建筑物,等等。
3.什么是挡水建筑物?用于拦截江河水流,形成水库或空高上游水位的建筑物。
如各种坝和水闸以及为抗御洪水或挡潮沿江河岸修建的堤防、海塘等。
4.水库有哪些特征水位及相应库容?库容大小决定着水库调节径流的能力和它所能提供的效益。
因此,确定水库特征水位及其相应库容是水利水电工程规划、设计的主要任务之一。
(1) 死水位和死库容水库正常运用情况下允许水库消落到最低的水位称为死水位,该水位以下的库容即死库容。
除特殊情况外,死库容不参与径流调节,即不能动用这部分水库的水量。
(2) 正常蓄水位和兴利库容水库正常运用情况下,为满足设计的兴利要求,在设计枯水年(或枯水段)开始供水时应蓄到的水位,称为正常蓄水位,又称设计兴利水位。
该水位与死水位间的库容即兴利库容。
正常蓄水位到死水位间的水库深度称为消落深度或工作深度。
(3) 防洪限制水位水库在汛期允许兴利蓄水的上限水位称为防洪限制水位。
可根据洪水特性和防洪要求,对汛期不同时期分段拟定。
(4) 防洪高水位和防洪库容当退下游防护对象的设计洪水位时,水库为控制下泄流量而拦蓄洪水,这时在坝前达到的最高水位称为防洪高水位。
该水位与防洪限制水位间的库容称为防洪库容。

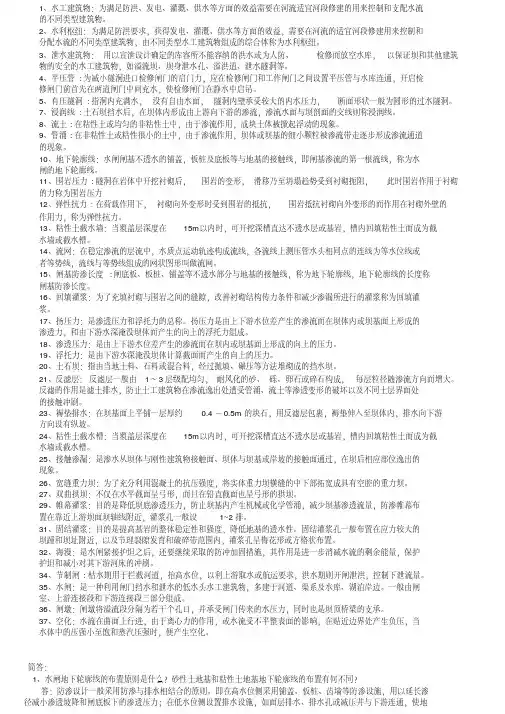

1、水工建筑物分为哪几类?各自的作用是什么?答:挡水;泄水;输水;引水;整治;专门建筑物。
挡水建筑物:拦截或约束水流,抬高水位及调蓄水量。
泄水建筑物:保证水利枢纽安全宣泄水库,湖泊及河渠多余水量。
输水建筑物:输送库水或河水以满足灌溉,发电或工业用水。
引水建筑物:从水库中或河流取水满足各种用水要求。
整治建筑物:改善河道水流条件,调整河势,稳定河槽,维护航道及保护河岸。
专门建筑物:专门为发电,航运,过鱼及过木等单一目的而设置。
2、水利工程等级划分的目的是什么?依据是什么?答:为了妥善解决水利工程建设中安全性和经济性的矛盾,对水利枢纽进行分等,水工建筑物进行分级,等级越高者,在规划,设计,施工和管理等方面要求也越高等级的划分通常依据,工程规模,水库总库量,防洪区域及面积,排涝面积,灌溉面积,供水范围及水电站装机容量。
3、水工建筑物特点有哪些?答:复杂性,艰巨性,个别性,显著性4、水库枢纽三大件指哪三类建筑物?答:挡水建筑物,泄水建筑物,输水建筑物是水库枢纽的三大件5、按水闸作用分有几类?按闸室结构形式如何分类?答:进水闸,节制闸,排水闸,分洪闸,挡潮闸按闸室结构:开敞式,涵洞式,双层式6、水闸由哪几部分组成?各起什么作用?答:闸室段,上游连接段及下游连接段闸室是水闸的主体部分起着挡水和调节水流的作用上游连接段包括上游翼墙,铺盖,护底,上游防冲槽及上游护坡,上游翼墙能使水流平顺的进入闸孔,保护闸前河岸不受冲刷,同时还有侧向防渗作用。
