无功补偿柜操作手册

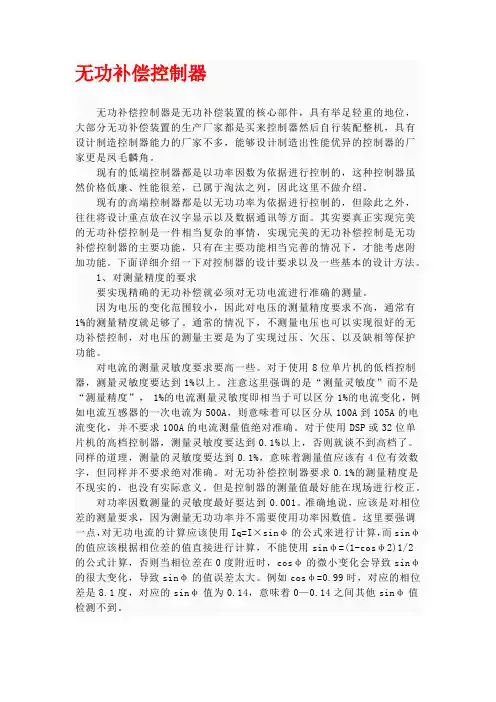

无功补偿控制器

无功补偿控制器是无功补偿装置的核心部件，具有举足轻重的地位，大部分无功补偿装置的生产厂家都是买来控制器然后自行装配整机，具有设计制造控制器能力的厂家不多，能够设计制造出性能优异的控制器的厂家更是凤毛麟角。

现有的低端控制器都是以功率因数为依据进行控制的，这种控制器虽然价格低廉、性能很差，已属于淘汰之列，因此这里不做介绍。

现有的高端控制器都是以无功功率为依据进行控制的，但除此之外，往往将设计重点放在汉字显示以及数据通讯等方面。其实要真正实现完美的无功补偿控制是一件相当复杂的事情，实现完美的无功补偿控制是无功补偿控制器的主要功能，只有在主要功能相当完善的情况下，才能考虑附加功能。下面详细介绍一下对控制器的设计要求以及一些基本的设计方法。

1、对测量精度的要求

要实现精确的无功补偿就必须对无功电流进行准确的测量。

因为电压的变化范围较小，因此对电压的测量精度要求不高，通常有1%的测量精度就足够了。通常的情况下，不测量电压也可以实现很好的无功补偿控制，对电压的测量主要是为了实现过压、欠压、以及缺相等保护功能。

对电流的测量灵敏度要求要高一些。对于使用8位单片机的低档控制器，测量灵敏度要达到1%以上。注意这里强调的是“测量灵敏度”而不是“测量精度”， 1%的电流测量灵敏度即相当于可以区分1%的电流变化，例如电流互感器的一次电流为500A，则意味着可以区分从100A到105A的电流变化，并不要求100A的电流测量值绝对准确。对于使用DSP或32位单片机的高档控制器，测量灵敏度要达到0.1%以上，否则就谈不到高档了。同样的道理，测量的灵敏度要达到0.1%，意味着测量值应该有4位有效数字，但同样并不要求绝对准确。对无功补偿控制器要求0.1%的测量精度是不现实的，也没有实际意义。但是控制器的测量值最好能在现场进行校正。

对功率因数测量的灵敏度最好要达到0.001。准确地说，应该是对相位差的测量要求，因为测量无功功率并不需要使用功率因数值。这里要强调一点，对无功电流的计算应该使用Iq=I×sinφ的公式来进行计算，而sinφ的值应该根据相位差的值直接进行计算，不能使用sinφ=(1-cosφ2)1/2的公式计算，否则当相位差在0度附近时，cosφ的微小变化会导致sinφ的很大变化，导致sinφ的值误差太大。例如cosφ=0.99时，对应的相位差是8.1度，对应的sinφ值为0.14，意味着0—0.14之间其他sinφ值检测不到。 对相位差的测量要求达到整个-180—+180度范围。有一些控制器具有电流互感器接反的自动识别功能，这种控制器以有功必须为正值来判断互感器的正反，相当于-90—+90度范围，这就可能以下的问题：

ZG-dSVG 高压动态无功补偿装置

用 户 手 册（V1.1）

广 州 智 光 电 气 股 份 有 限 公 司

GUANGZHOU ZHIGUANG ELECTRIC Co.，Ltd.

2011年10月

前 言

感谢贵公司选用广州智光电气股份有限公司的ZG-dSVG系列高压动态无功补偿装置。

广州智光电气股份有限公司推出的新一代高性能ZG-dSVG系列高压动态无功补偿装置是

一种集电力电子技术、微电子技术、光电通信技术、计算机技术、自动化控制技术等为一体

的高新技术产品，可应用于多种工业领域。该产品采用功率单元串联技术，具有对电网污染

小、输出谐波小的优良特性，各项技术指标严格符合相应标准最严酷要求。

广州智光电气股份有限公司可为用户提供高压动态无功补偿装置从选型、现场安装与调

试、外围技术配套到现场验收等全套的技术支持，并可提供多种成熟的现场技术解决方案。

广州智光电气股份有限公司将不断努力，创造更好的技术，奉献更好的产品，提供更加周到

的服务，“使用户安全、节约、舒适地使用电力”――是我们不断努力和奋斗的目标。

“智光电气，创造电气世界新生活！”

ZG-dSVG系列高压动态无功补偿装置产品包含广州智光电气股份有限公司多项专利技

术及公司独创的核心技术，任何仿制都将受到本公司的诉诸法律的追究，未经允许本手册不

得复制。

为了使您方便有效地使用我公司的产品，能够在最短的时间内了解产品的基本原理和使

用方法，请您在操作该产品之前仔细阅读此用户手册。 目 录 第1章 安全须知...........................................................................................................................4 1.1 安全规则............................................................................................................................4 第2章 装置技术说明...................................................................................................................7 2.1 技术条件............................................................................................................................7 2.2 装置的主要技术参数........................................................................................................7 2.3 装置基本原理....................................................................................................................8 2.4 规格及型号........................................................................................................................9 第3章 工作原理与系统构成.....................................................................................................10 3.1 装置的系统构成..............................................................................................................10 3.2 主要部件的功能如下......................................................................................................11 第4章 控制面板说明.................................................................................................................14 4.1 装置的运行状态..............................................................................................................14 4.2 控制柜屏面说明..............................................................................................................15 4.3 液晶触摸屏说明..............................................................................................................16 第5章 操作流程及注意事项.....................................................................................................21 5.1 控制按钮操作..................................................................................................................21 5.2 触摸屏按钮操作..............................................................................................................21 5.3 操作注意事项..................................................................................................................21 5.4 使用注意事项..................................................................................................................22 第6章 成套装置散热措施...........................................................................................................23 6.1 室内空调冷却方式..........................................................................................................23 6.2 集中送风式中央空调冷却..............................................................................................24 6.3 换热器内循环方式..........................................................................................................24 6.4 风道室外循环散热..........................................................................................................25 第7章 故障原因及应对措施.....................................................................................................27 第8章 维护及储存的注意事项.................................................................................................29 8.1 安装注意事项..................................................................................................................29 8.2 初次投运的注意事项......................................................................................................29 8.3 长期使用的注意事项......................................................................................................29 8.4 存储的注意事项..............................................................................................................29 8.5 订货须知..........................................................................................................................30 第1章 安全须知

KGW-AQC-6

高效智能无功补偿开关柜

产品说明书

枣庄市鲁王矿用设备有限公司生产制造

北京中科启信软件技术有限有限公司监制

一、产品概述

KGW-AQC-6高效智能型自动无功补开关柜，适用于三相负载平衡的低压配电系统中，作为集中补偿或大功率电动机的启动和就地补偿用，独特的步进（阶梯）式补偿设计，可更精确地补偿系统中的无功。具有在变压器低压侧（或负载）适当过补偿的功能设定，以补偿变压器（或负载）自身的无功电流。可将系统功率因数补偿到0.95以上，取得普通无功补偿装置达不到的节能效果。

二、产品特点

1、以KWWB-200智能型无功补偿控制器为核心，可对互感器变比、补偿容量、运行状态等参数设定、存储，设定参数自动记忆、停电不丢失。

2、以系统无功功率和设定电容器容量进行投切，无投切振荡。

3、多组循环投切：实现电容器的“先投先切”、“后投后切”的工作方式，使器件使用机率均等，延长整体装置的使用寿命。

4、该微机控制器具有细分电容器步进（阶梯）等级，最小步进等级可达到总补偿容量的1/27，使补偿精度更高，保证以最少的动作次数，取得最佳的补偿效果。

5、可对变压器空载无功功率进行数字设定，以特殊补偿方式实现在低压侧对变压器自身无功电流进行补偿。

6、对大功率电动机进行自动跟踪就地补偿，降低线路损耗，提高功率因数。

三、性能指标

补偿性能：可将系统功率因数补偿到0.95以上

适用范围：三相负载平衡的低压配电系统

工作电压：三相~380V±10%

工作频率：50HZ

控制功率：36 KVA、60 KVA、90 KVA、125 KVA、200 KVA

环境温度：－40℃~＋45℃

相对湿度：≤90%RH

工作场所：远离有严重粉尘、化学腐蚀剂的场所 四、使用效益

1、 使配电线路功率因数提高到0.95以上、将用户力率电费降到最低点；

2、 可为配电设备增容20%以上；

3、 降低线路损耗10%以上；

4、 改善用电质量，增加用电设备寿命。

无功补偿电容柜操作方法

无功补偿电容柜是用于电力电网中的无功补偿设备，主要用于提高电网功率因数和稳定电压的作用。其操作方法如下：

1. 开关操作：

a. 先检查电容柜的电源开关和空气开关是否处于关闭状态。

b. 打开电源开关，并且确认电源正常供电。

c. 逐一打开电容单元的开关，注意按照一定的顺序进行操作，一般为从小容量单元到大容量单元的顺序。

d. 关闭电容单元的开关时，应按照相反的顺序进行操作，即先关闭大容量单元再关闭小容量单元。

2. 维护操作：

a. 定期检查电容柜的运行状态，包括观察电容单元是否正常工作、电容柜外部是否有异常现象等。

b. 定期清洁电容柜及其附件，保持其外部干净和无尘。

c. 检查电容柜的连接线路是否正常，有无松动、损坏等情况，及时进行维修或更换。

d. 如发现电容柜的开关或其他部件有异常，应立即停用设备并联系专业人士进行维修。

3. 保养操作： a. 定期测量和记录电容柜的各项参数，包括电压、电流、功率因数等。

b. 根据测量结果判断电容单元的工作情况，及时进行调整和替换。

c. 定期对电容柜进行绝缘测试，确保其绝缘性能符合要求。

d. 对电容柜内部的散热装置进行清洁和维护，确保其正常工作。

需要注意的是，在操作无功补偿电容柜时，应遵循操作规程，谨慎操作，避免因误操作或不当操作引发安全事故，如需保养和维修时应请专业人士进行操作。
